初中物理人教版（2024）九年级全册第4节 变阻器课堂教学课件ppt

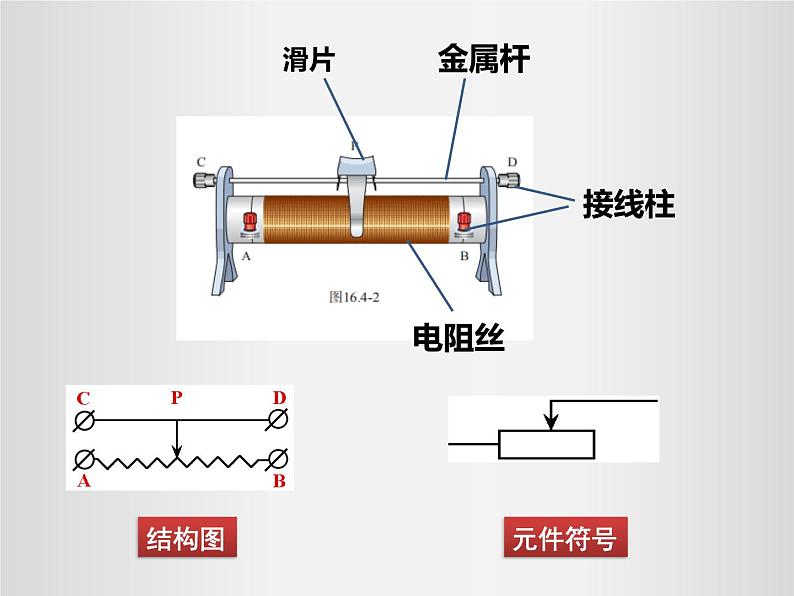

这是一份初中物理人教版（2024）九年级全册第4节 变阻器课堂教学课件ppt，共15页。PPT课件主要包含了变阻器，滑动变阻器，电阻箱，电位器，结构图，元件符号，判断接入的电阻等内容，欢迎下载使用。

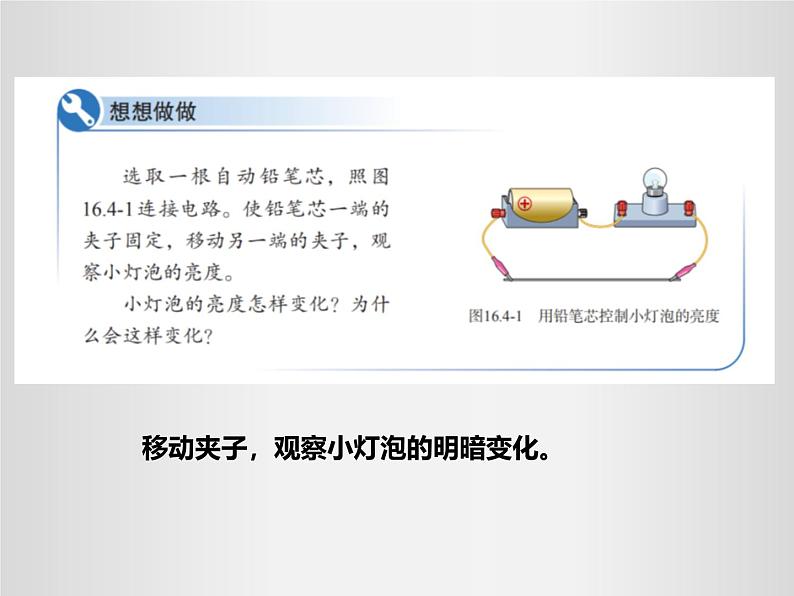

移动夹子，观察小灯泡的明暗变化。

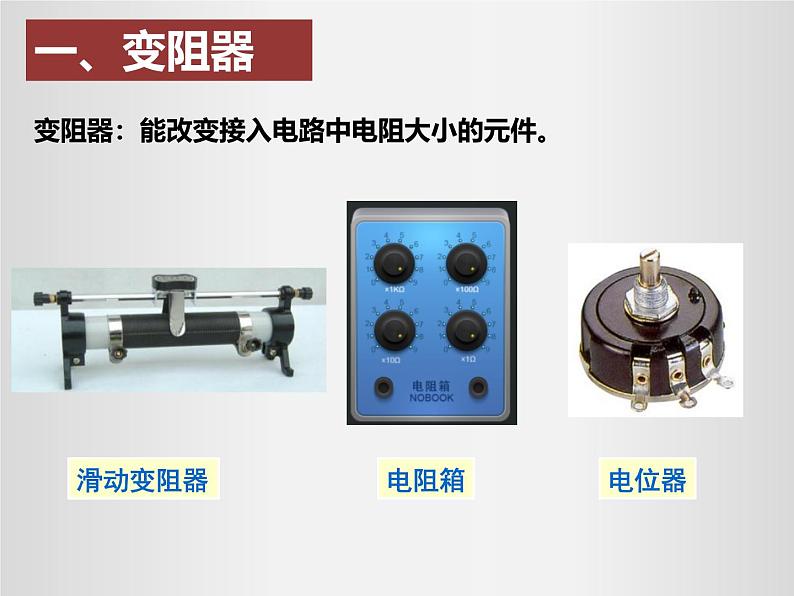

变阻器：能改变接入电路中电阻大小的元件。

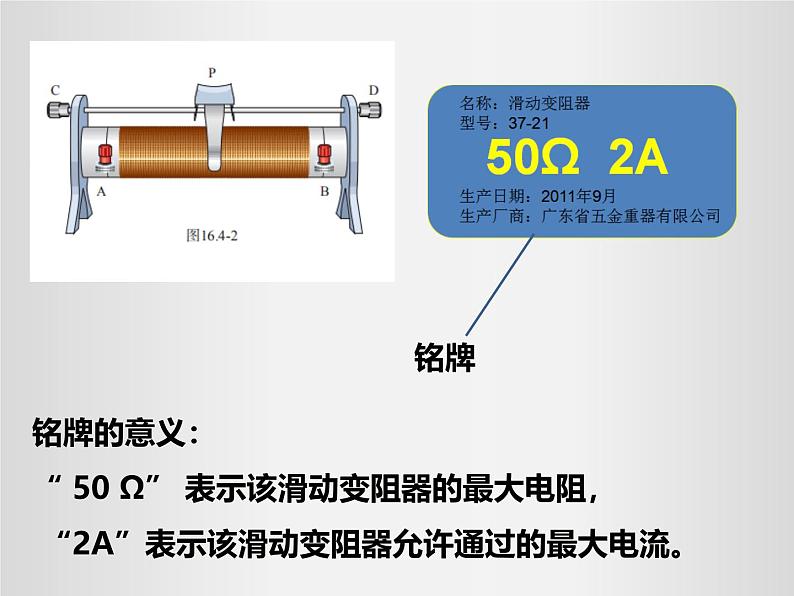

铭牌的意义：“ 50 Ω” 表示该滑动变阻器的最大电阻， “2A”表示该滑动变阻器允许通过的最大电流。

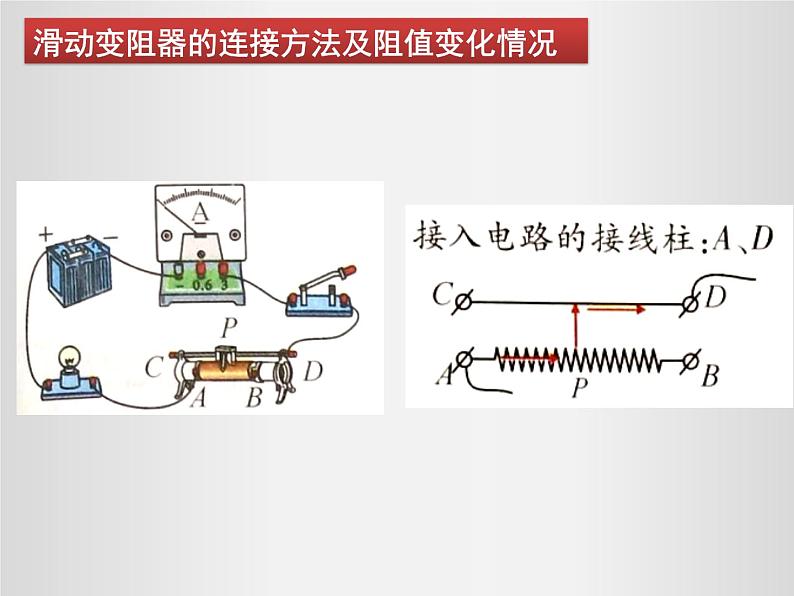

滑动变阻器的连接方法及阻值变化情况

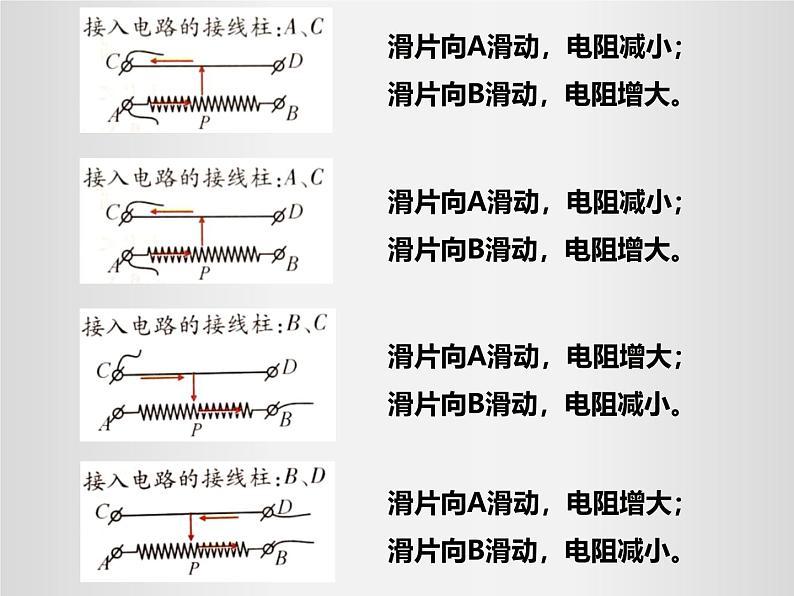

滑片向A滑动，电阻减小；滑片向B滑动，电阻增大。
滑片向A滑动，电阻增大；滑片向B滑动，电阻减小。
滑动滑片，阻值不变；电阻为0。
滑动滑片，阻值不变；电阻为最大阻值。
滑动变阻器的使用：1、根据铭牌选择合适的滑动变阻器；2、滑动变阻器串联在电路中；3、采用“一上一下”的接法，（滑片作用：“近小远大”）4、为了保护电路，闭合开关前应将滑片置于滑动变阻器阻值最大处。
笔记：1、变电阻：可改变电路中电阻大小元件。 工作原理：改变接入电路中电阻的长度。2、滑动变阻器的使用： 串联在电路中； 一上一下连接； 近小远大; 闭合开关前，阻值调至最大（保护电路）.
哪一个电路向右滑电阻变大？
如图是滑动变阻器的结构和连入电路的示意图。当滑片P向右滑动时，连入电路的电阻变小的是( )
在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：①电压表测小灯泡两端的电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯泡变亮。画出电路图
如图所示,A为导线,BM、CN为两根相同的电阻丝,当滑片P向右移动,灯L的亮度不变,开关S应该( )A.一定和A接触B.一定和B接触C.一定和C接触D.和B、C接触均可
