这是一份人教版(2024)九年级全册第4节 焦耳定律授课ppt课件,共15页。PPT课件主要包含了开动脑筋,电流的热效应,提出问题,实验探究,实验目的,实验方法,转换法,实验原理,焦耳定律,电能和电热关系等内容,欢迎下载使用。

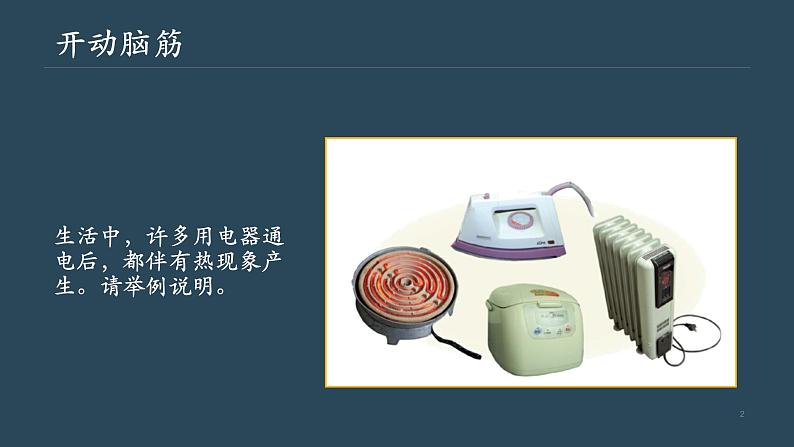

生活中,许多用电器通电后,都伴有热现象产生。请举例说明。
PPT模板: PPT素材:背景: PPT图表: PPT下载: PPT教程: 资料下载: 范文下载: 试卷下载: 教案下载: PPT论坛: PPT课件: 语文课件: 数学课件: 英语课件: 美术课件: 科学课件: 物理课件: 化学课件: 生物课件: 地理课件: 历史课件: c

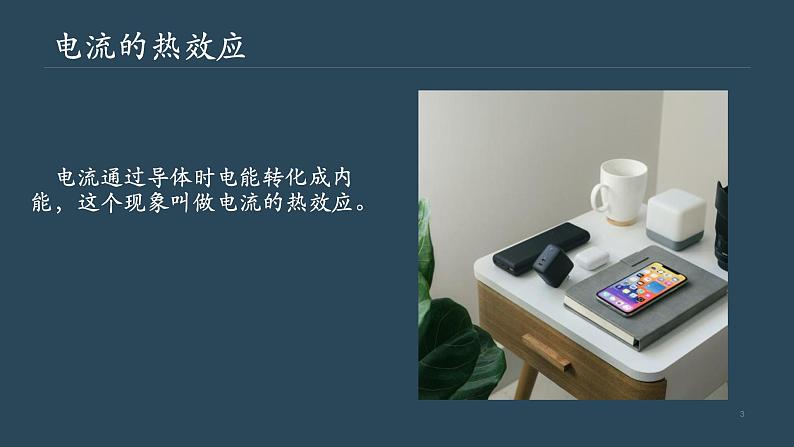

电流通过导体时电能转化成内能,这个现象叫做电流的热效应。

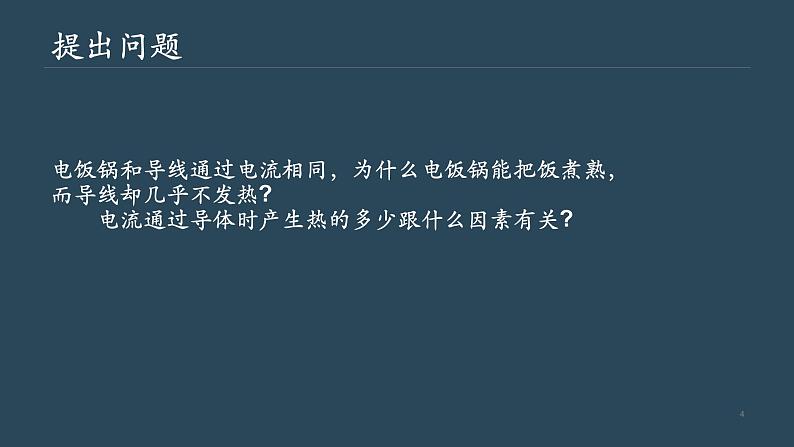

电饭锅和导线通过电流相同,为什么电饭锅能把饭煮熟,而导线却几乎不发热? 电流通过导体时产生热的多少跟什么因素有关?

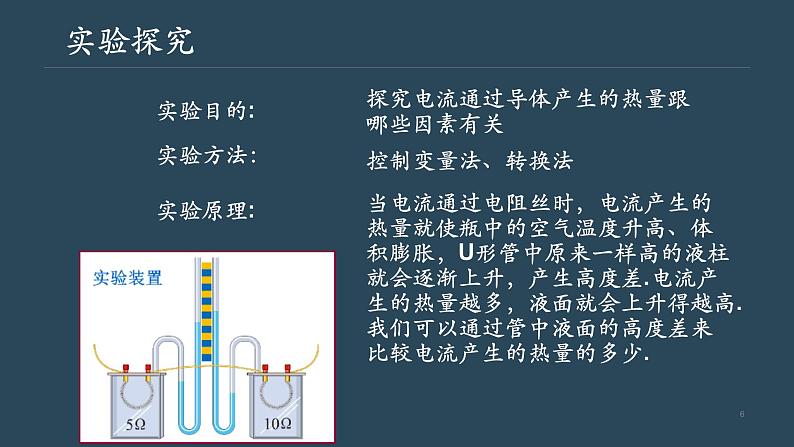

探究电流通过导体产生的热量跟哪些因素有关
当电流通过电阻丝时,电流产生的热量就使瓶中的空气温度升高、体积膨胀,U形管中原来一样高的液柱就会逐渐上升,产生高度差.电流产生的热量越多,液面就会上升得越高.我们可以通过管中液面的高度差来比较电流产生的热量的多少.

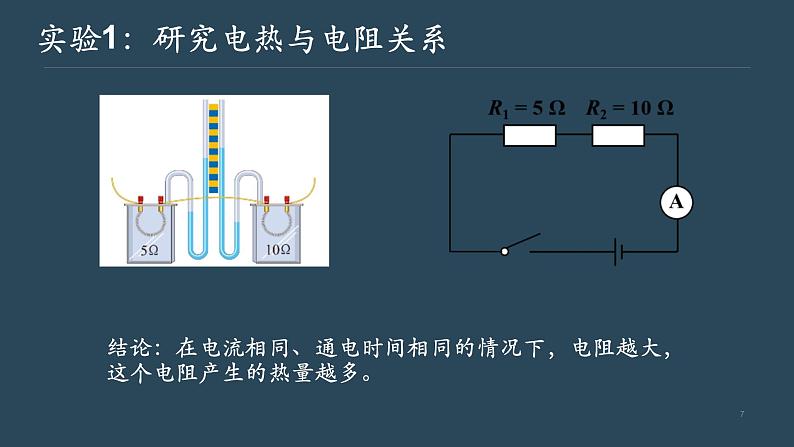

实验1:研究电热与电阻关系
结论:在电流相同、通电时间相同的情况下,电阻越大,这个电阻产生的热量越多。
实验2:研究电热与电流关系
结论:在电阻相同、通电时间相同的情况下,通过一个电阻的电流越大,这个电阻产生的热量越多。
焦耳(James Presctt Jule,
1818—1889),英国物理学家。用
近 40 年的时间做了 400 多次实验,
研究热和功的关系。通过大量的实
验,于 1840 年最先精确地确定了电
流产生的热量与电流、电阻和通电
时间的关系。
一根 60 Ω 的电阻丝接在 36 V的电源两端,在 10 min内共产生多少热量?
Q = I2Rt =(0.6 A)2×60 W×600 s =12960 J
答: 在10 min 内共产生12960 J 热量。
一根 60 Ω 的电阻丝接在 36 V的电源两端,在 10 min内共产生多少热量?分析:已知R=60 Ω U=36 V t=10 min=600s纯电阻电路中,Q = W =
有没有更简洁的解题过程呢?
1.纯电阻电路中,当电流通过导体时,电能全部转化为内能,那么电流产生的热量Q 就等于消耗的电能W,即 Q = W = Pt=UIt = I2Rt= 如:电烙铁,电饭锅,电炉子等。
2.非纯电阻电路,消耗的电能主要转化为其他形式的能,比如电动机主要将电能转化为机械能,只有一部分电能转化为内能,即W>Q热
电热的利用和防止
