第4章《光现象》-初中物理八年级上册 单元测试卷（人教版2024）

这是一份第4章《光现象》-初中物理八年级上册 单元测试卷（人教版2024），文件包含第4章《光现象》单元测试卷1docx、第4章《光现象》单元测试卷2docx、第4章《光现象》单元测试卷1含答案解析docx、第4章《光现象》单元测试卷2含答案解析docx等4份试卷配套教学资源，其中试卷共56页， 欢迎下载使用。

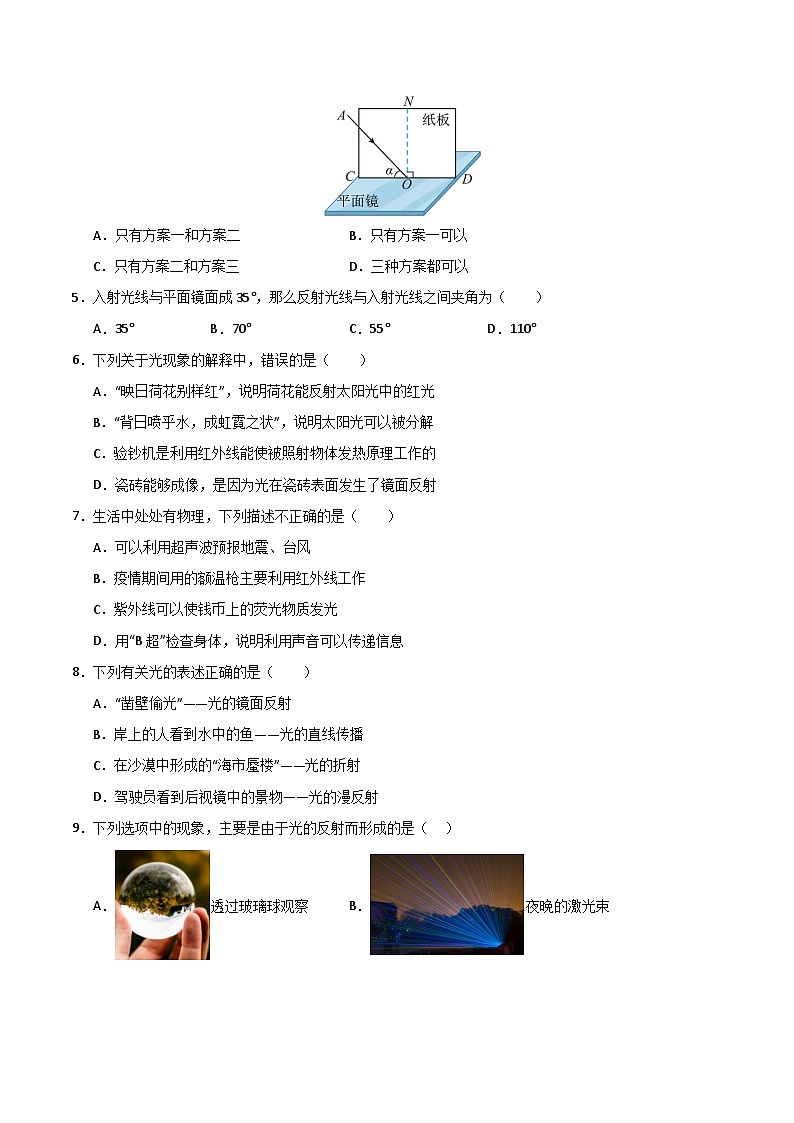

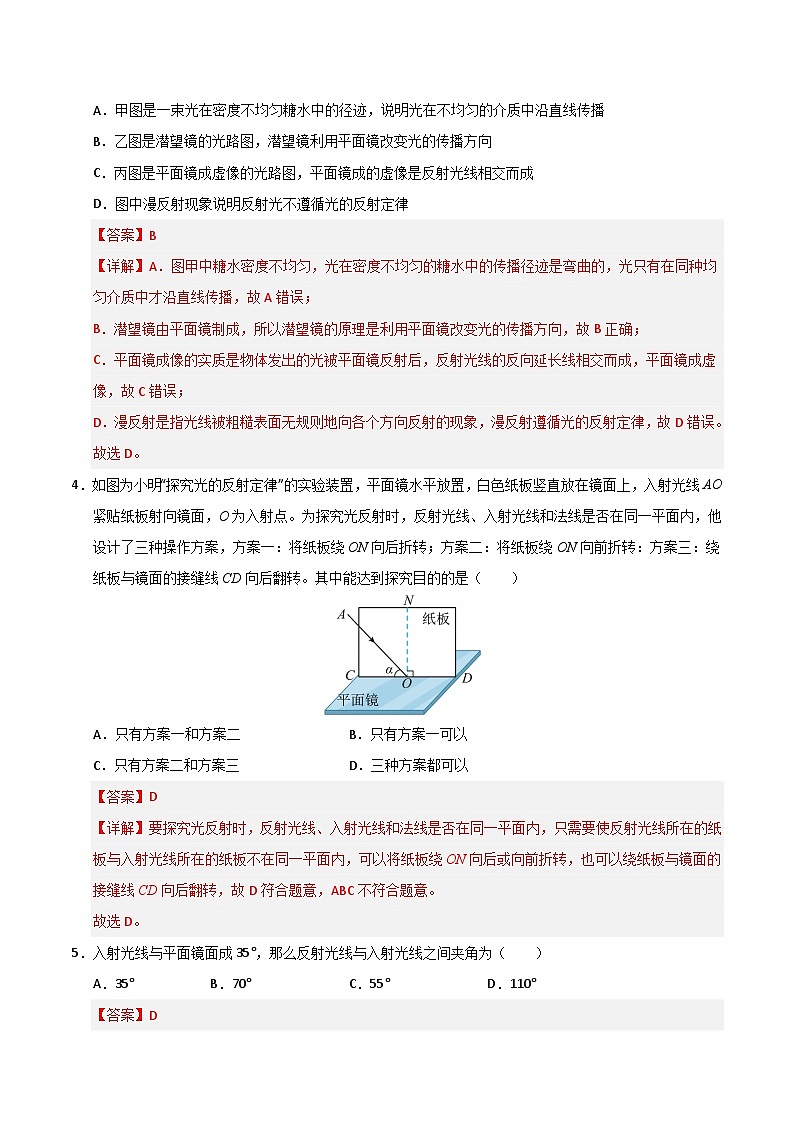

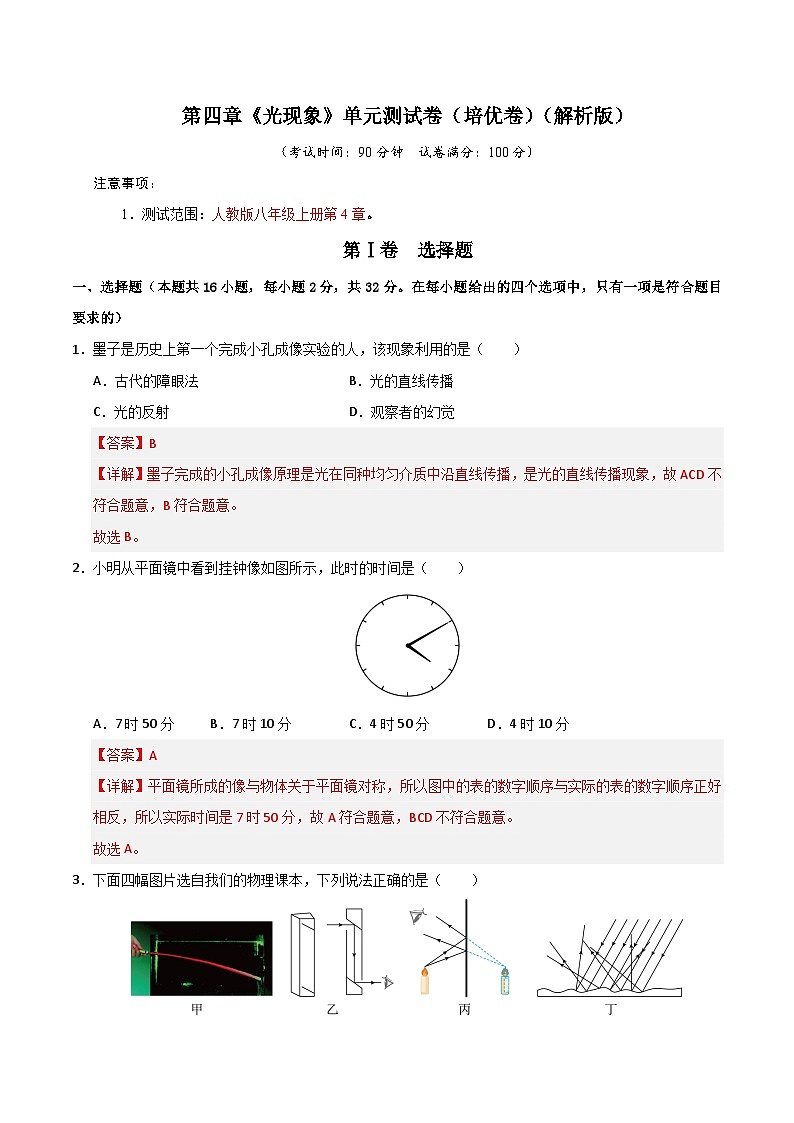

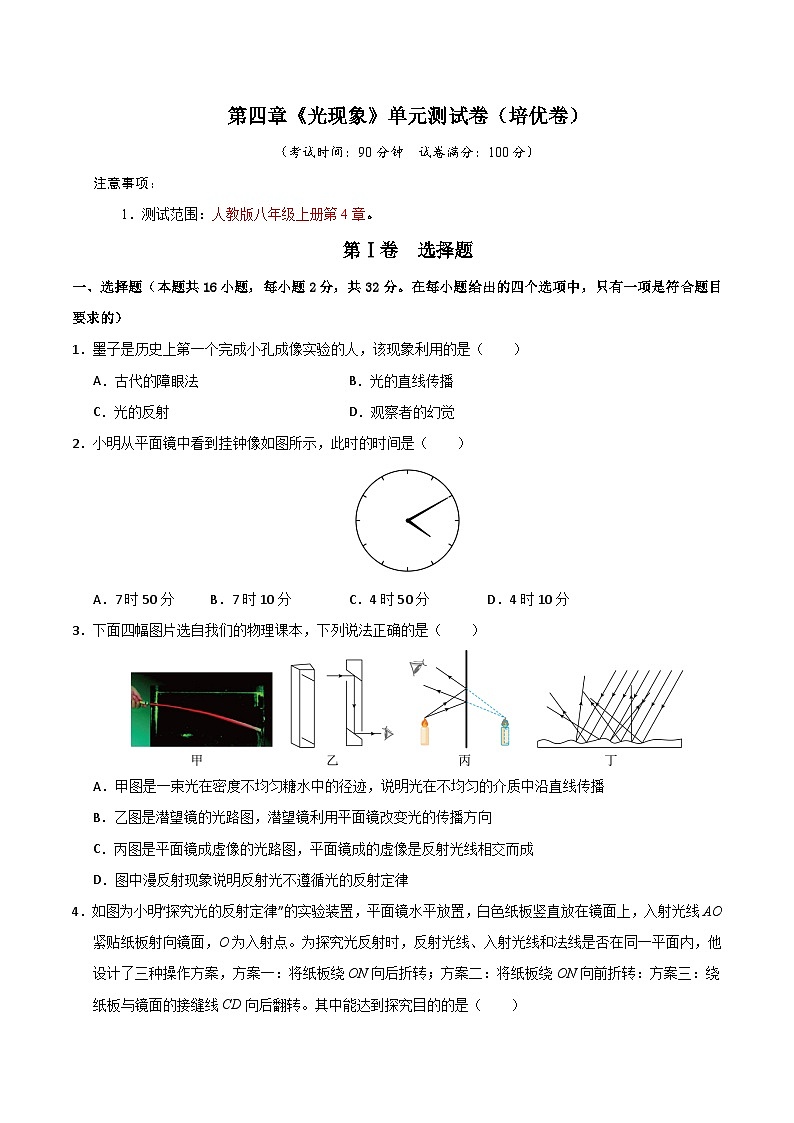

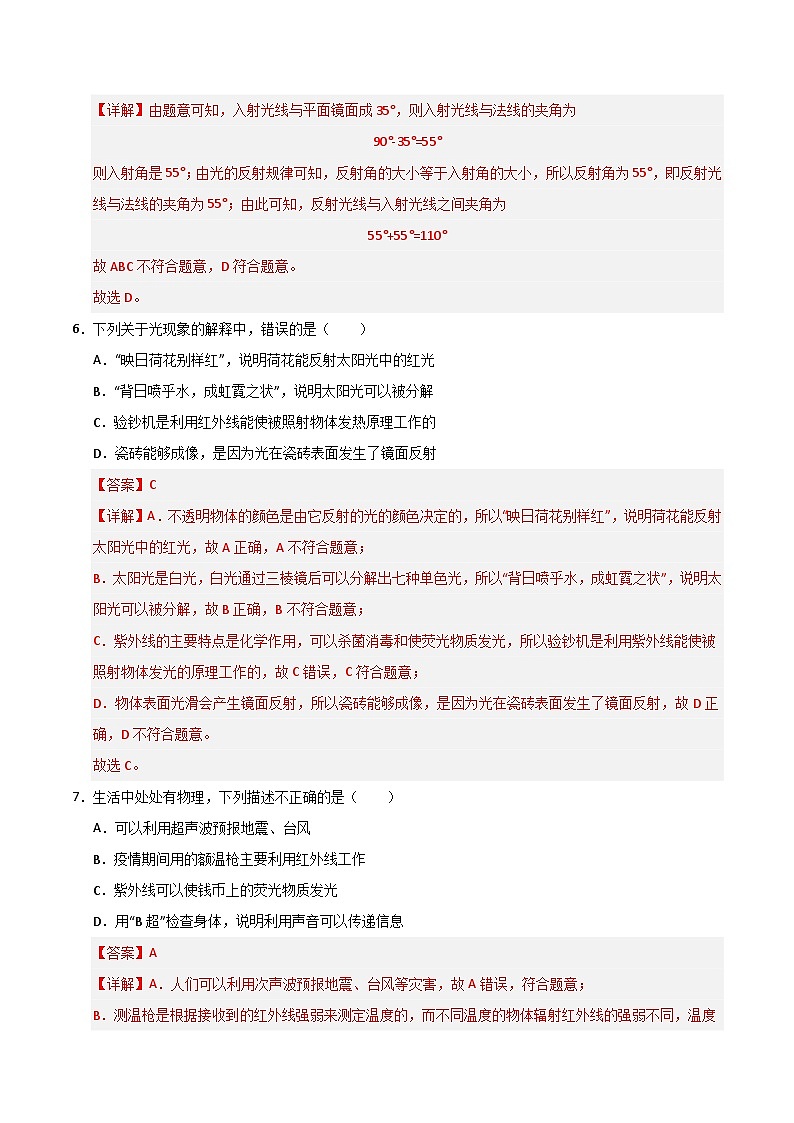

第四章《光现象》单元测试卷（培优卷）（解析版）（考试时间：90分钟 试卷满分：100分）注意事项：1．测试范围：人教版八年级上册第4章。第Ⅰ卷 选择题一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的）1．墨子是历史上第一个完成小孔成像实验的人，该现象利用的是（　　）A．古代的障眼法 B．光的直线传播C．光的反射 D．观察者的幻觉【答案】B【详解】墨子完成的小孔成像原理是光在同种均匀介质中沿直线传播，是光的直线传播现象，故ACD不符合题意，B符合题意。故选B。2．小明从平面镜中看到挂钟像如图所示，此时的时间是（　　）A．7时50分 B．7时10分 C．4时50分 D．4时10分【答案】A【详解】平面镜所成的像与物体关于平面镜对称，所以图中的表的数字顺序与实际的表的数字顺序正好相反，所以实际时间是7时50分，故A符合题意，BCD不符合题意。故选A。3．下面四幅图片选自我们的物理课本，下列说法正确的是（　　）A．甲图是一束光在密度不均匀糖水中的径迹，说明光在不均匀的介质中沿直线传播B．乙图是潜望镜的光路图，潜望镜利用平面镜改变光的传播方向C．丙图是平面镜成虚像的光路图，平面镜成的虚像是反射光线相交而成D．图中漫反射现象说明反射光不遵循光的反射定律【答案】B【详解】A．图甲中糖水密度不均匀，光在密度不均匀的糖水中的传播径迹是弯曲的，光只有在同种均匀介质中才沿直线传播，故A错误；B．潜望镜由平面镜制成，所以潜望镜的原理是利用平面镜改变光的传播方向，故B正确；C．平面镜成像的实质是物体发出的光被平面镜反射后，反射光线的反向延长线相交而成，平面镜成虚像，故C错误；D．漫反射是指光线被粗糙表面无规则地向各个方向反射的现象，漫反射遵循光的反射定律，故D错误。故选D。4．如图为小明“探究光的反射定律”的实验装置，平面镜水平放置，白色纸板竖直放在镜面上，入射光线AO紧贴纸板射向镜面，O为入射点。为探究光反射时，反射光线、入射光线和法线是否在同一平面内，他设计了三种操作方案，方案一：将纸板绕ON向后折转；方案二：将纸板绕ON向前折转：方案三：绕纸板与镜面的接缝线CD向后翻转。其中能达到探究目的的是（　　）  A．只有方案一和方案二 B．只有方案一可以C．只有方案二和方案三 D．三种方案都可以【答案】D【详解】要探究光反射时，反射光线、入射光线和法线是否在同一平面内，只需要使反射光线所在的纸板与入射光线所在的纸板不在同一平面内，可以将纸板绕ON向后或向前折转，也可以绕纸板与镜面的接缝线CD向后翻转，故D符合题意，ABC不符合题意。故选D。5．入射光线与平面镜面成35°，那么反射光线与入射光线之间夹角为（　　）A．35° B．70° C．55° D．110°【答案】D【详解】由题意可知，入射光线与平面镜面成35°，则入射光线与法线的夹角为90°-35°=55°则入射角是55°；由光的反射规律可知，反射角的大小等于入射角的大小，所以反射角为55°，即反射光线与法线的夹角为55°；由此可知，反射光线与入射光线之间夹角为55°+55°=110°故ABC不符合题意，D符合题意。故选D。6．下列关于光现象的解释中，错误的是（　　）A．“映日荷花别样红”，说明荷花能反射太阳光中的红光B．“背日喷乎水，成虹霓之状”，说明太阳光可以被分解C．验钞机是利用红外线能使被照射物体发热原理工作的D．瓷砖能够成像，是因为光在瓷砖表面发生了镜面反射【答案】C【详解】A．不透明物体的颜色是由它反射的光的颜色决定的，所以“映日荷花别样红”，说明荷花能反射太阳光中的红光，故A正确，A不符合题意；B．太阳光是白光，白光通过三棱镜后可以分解出七种单色光，所以“背日喷乎水，成虹霓之状”，说明太阳光可以被分解，故B正确，B不符合题意；C．紫外线的主要特点是化学作用，可以杀菌消毒和使荧光物质发光，所以验钞机是利用紫外线能使被照射物体发光的原理工作的，故C错误，C符合题意；D．物体表面光滑会产生镜面反射，所以瓷砖能够成像，是因为光在瓷砖表面发生了镜面反射，故D正确，D不符合题意。故选C。7．生活中处处有物理，下列描述不正确的是（　　）A．可以利用超声波预报地震、台风B．疫情期间用的额温枪主要利用红外线工作C．紫外线可以使钱币上的荧光物质发光D．用“B超”检查身体，说明利用声音可以传递信息【答案】A【详解】A．人们可以利用次声波预报地震、台风等灾害，故A错误，符合题意；B．测温枪是根据接收到的红外线强弱来测定温度的，而不同温度的物体辐射红外线的强弱不同，温度越高辐射红外线就越强，故B正确，不符合题意；C．紫外线可以使荧光物质发光，钞票上某些位置用荧光物质印上标记，在紫外线下照射下识别这些标记，从而辨别钞票的真伪，故C正确，不符合题意；D．声音可以传播信息和能量，用“B超”检查身体，说明利用声音可以传递信息，故D正确，不符合题意。故选A。8．下列有关光的表述正确的是（　　）A．“凿壁偷光”——光的镜面反射B．岸上的人看到水中的鱼——光的直线传播C．在沙漠中形成的“海市蜃楼”——光的折射D．驾驶员看到后视镜中的景物——光的漫反射【答案】C【详解】A．“凿壁偷光”利用的是光的直线传播，故A错误；B．岸上的人看到水中的鱼是光的折射现象，故B错误；C．在沙漠中形成的“海市蜃楼”是光在不均匀介质中传播时发生折射产生的，故C正确；D．驾驶员看到后视镜中的景物属于镜面反射，故D错误。故选C。9．下列选项中的现象，主要是由于光的反射而形成的是（    ）A．透过玻璃球观察 B．夜晚的激光束C．水面上的“倒影” D．变折的铅笔【答案】C【详解】A．透过玻璃球观察属于光的折射现象，故A不符合题意；B．夜晚的激光束是光沿直线传播形成的，故B不符合题意；C．水中倒影属于平面镜成像，是光的反射形成的，故C符合题意；D．铅笔在水面处“折断”是一种由光的折射产生的现象，故D不符合题意。故选C。10．如图所示，平面镜竖直放置在水平面上，一支直立的铅笔从平面镜前30cm处，以5cm/s水平速度向平面镜匀速靠近。下列说法正确的是（　　）A．铅笔的像相对于平面镜的速度为10cm/sB．经过2s，铅笔与它的像之间的距离变为40cmC．铅笔在平面镜中所成的像逐渐变大D．若平面镜顺时针转至图中虚线位置，铅笔的像将与铅笔垂直【答案】B【详解】A．若铅笔以5cm/s速度向平面镜靠近，同时像也以5cm/s速度垂直向平面镜靠近，故A错误；B．因像距与物距是相等的，当铅笔以5cm/s的速度向平面镜靠近时，2s内铅笔通过的距离为s＝vt＝5cm/s×2s＝10cm2s后物距为30cm﹣10cm＝20cm像距也为20cm，2s后铅笔与镜中的像相距20cm+20cm＝40cm故B正确；C．由平面镜成像的特点可知，铅笔与平面镜的距离改变，铅笔在镜中的像的大小不变，故C错误；D．铅笔与平面镜的夹角为45°，根据平面镜成像的特点，此时平面镜将铅笔与像的夹角平分，所以铅笔与它在平面镜中的像互相垂直，夹角为30∘°时不垂直，故D错误。故选B。11．一个雨后的晚上，天刚放晴，地面虽已干，但仍留有不少积水，为了不致踩在小水坑，下列判断正确的是（　　）A．背着月光走时，看到更亮是干的地面 B．背着月光走时，看到更亮的是水坑C．迎着月光和背着月光行走时，地面上亮处是水坑 D．迎着月光和背着月光行走时，地面上暗处是水坑【答案】A【详解】当迎着月光走时，月光射到水面上时，光在水面发生的是镜面反射，大量反射光射入人的眼睛，而光在地面发生漫反射，只有很少的光进入人的眼睛，所以此时水面亮、干的地面暗，人应走暗处。背着月光走时，光在水面发生镜面反射，反射光线射向人的对面，几乎没光射入人的眼睛；而光在地面发生漫反射，反射光线射向不同的方向，有光线射入人的眼睛，故此时干的地面较亮、水面暗，人应走亮处。故A正确，BCD错误。故选A。12．北宋的沈括在《梦溪笔谈》中记述了一次光学实验：他首先直接观察鸢（老鹰）在空中飞动，地面上的影子也跟着移动，移动的方向与鸢飞的方向一致，然后在纸窗上开一小孔，使窗外飞鸢的影子呈现在室内的纸屏上，结果观察到“鸢东则影西，鸢西则影东”。其实验过程示意图如图所示，你认为下列说法正确的是（　　）A．图甲现象是由光的反射形成的B．图乙可用光的直线传播解释C．图乙所成的像始终与物体等大D．小孔成像所成的是一个虚像【答案】B【详解】A．图甲的影子的形成，是光的直线传播形成的，因为光被挡住了，没有光的区域才变暗，故A错误；BCD．图乙中是小孔成像现象，是由光的直线传播形成的，小孔成的像是倒立的实像，像的大小和物体与小孔的距离、小孔到光屏的距离有关，故B正确，CD错误。故选B。13．关于光的传播，下列说法正确的是（　　）A．光只有在空气中才沿直线传播B．晴天在有茂密树荫的地面上，常常会看到许多圆形的亮斑，这些亮斑是树叶间小孔的像C．发生日食的时候，太阳、地球、月球在一条直线上，并且月球在中间D．璀璨夺目的钻石属于光源【答案】C【详解】A．光在同种均匀介质中沿直线传播，不是只有在空气中才沿直线传播，故A错误；B．由于光的直线传播，太阳光透过树叶的缝隙，会在地上形成圆形的光斑，这是小孔成像现象，这些亮斑是太阳的像，故B错误；C．日食是由光的直线传播形成的，月球挡住了沿直线传播的太阳光，使地球上的人看不到太阳，出现日食现象时，月球在中间，故C正确； D．光源是能自行发光的物体，钻石不能自行发光，故D错误。 故选C。14．关于光现象，下列说法中正确的是（　　）A．小孔成像的原理是光的折射 B．漫反射不遵循光的反射定律C．白光是由各种色光混合而成的 D．光从一种介质射入另一种介质时，传播方向一定发生偏折【答案】C【详解】A．小孔成像是由于光的直线传播形成的，故A错误；B．漫反射和镜面反射一样，都遵循光的反射定律，故B错误；C．白光是复色光，是由各种单色光混合而成的，故C正确；D．光从一种介质射入另一种介质时，传播方向一般会发生偏折，但是当垂直入射时，传播方向不变，故D错误。故选C。15．下列对各光学现象的相应解释或描述，正确的是（　　）A．甲：入射光垂直射向镜面时，入射角等于B．乙：当镜面水平向右移动时，镜面后面蜡烛的像的位置不变C．乙图中筷子看起来弯折了，原因是光从空气斜射入水中时，折射角小于入射角D．丁图进行实验，成虚像时，人眼应该位于蜡烛这一侧透过透镜观察虚像【答案】B【详解】A．入射光垂直射向镜面时，入射光线和法线的夹角为入射角，入射光线和法线重合，夹角为0°，所以入射角为0°，故A错误；B．平面镜所成的虚像和物体关于平面镜对称，玻璃板水平向右移动，所在的平面没有变化，且物体位置不变，所以蜡烛的像的位置不变，故B正确；C．筷子看起来弯折了，原因是光从水斜射入空气时，折射角光线远离法线，折射角大于入射角，故C错误；D．成虚像时，像和物体在凸透镜的同侧，人眼应该位于光屏这一侧透过透镜观察虚像，故D错误。故选B。16．下列物体中属于光源的是（　　）A．放电影时所看到的银幕 B．看电视时所看到的屏幕C．阳光照射下的玻璃幕墙 D．十五的月亮【答案】B【详解】A．放电影时所看到的银幕，本身不会发光，不属于光源，故A不符合题意；B．打开的电视屏幕本身能发光，属于光源，故B符合题意；C．阳光照射下的玻璃幕墙本身不会发光，可以反射太阳光，不属于光源，故C不符合题意；D．月亮本身不发光，月亮的光是反射的太阳光，不属于光源，故D不符合题意。故选B。第Ⅱ卷 非选择题二、填空题（本题共6小题，每题2分，共14分）17．如图所示，小明通过玻璃窗看见了房间里电灯的像，这是光的 （选填“直线传播”、“反射”或“折射”）现象，当他将玻璃窗左右推动时，通过玻璃窗看到灯的像 （选填“左右移动”或“静止不动”）。【答案】 反射 静止不动【详解】[1]平面镜成像原理是光的反射，因此小明在客厅的窗户玻璃上看到了客厅里灯的像，这是光的反射现象。[2]由于灯在平面镜中成像时，像与灯关于平面镜对称，水平左右推动玻璃窗，灯不动，因此看到的像是静止不动的。18．生活中处处有物理。夏天，在太阳的照射下，树荫下会形成许多圆形的光斑，如图所示．这些光斑是太阳的 （选填“像”或“影子”），它是由光的 形成的。  【答案】 像 直线传播【详解】[1][2]大地上圆形的光斑是小孔成像现象是太阳通过树叶缝隙在地面上形成了倒立的实像；它是由光的直线传播造成的。19．如图所示是光在空气和玻璃两种透明介质中传播时发生的现象，则法线为 ，折射角为 º，界面的 侧是空气（选填“左”、“右”、“上”或“下”）。【答案】 BF 60 左【详解】[1][2][3]由图可知∠AOG=∠DOE则∠GOF=∠EOF=90°-60°=30°根据反射角等于入射角可知，此时的法线为BF，界面为AD；反射光线、折射光线均与入射光线分居在法线的两侧，所以GO为入射光线，OC为折射光线，OE为反射光线；此时的入射角为30°；由图可知，折射角为∠BOC=90-30°=60°折射角大于入射角，所以界面的左侧是空气，右侧是玻璃。20．如图所示，是一种新式“非接触红外线温度计”又叫“测温枪”，使用时只要把“枪口”靠近并对准人的皮肤，“枪尾”的显示屏就能用数字直接显示人的体温。它是利用“测温枪” （选填“接受”或“发出”）红外线来工作的，且 越高，辐射的红外线本领越强。【答案】 接受 温度【详解】[1]人体能辐射红外线，测温枪接收人体的红外线来测温。[2]一个物体温度升高时，辐射的红外线会增强，所以人体温度越高，辐射的红外线越强。21．一束光AO射向平面镜，光线AO与镜面的夹角如图所示，则反射角的大小为 ，若入射光线沿法线垂直射向镜面，则反射角的大小为 。若将入射光线顺时针旋转10°，则此时入射光线与反射光线夹角为 。【答案】 65° 0° 150°【详解】[1]如图，入射光线与镜面的夹角为25°，则入射角为90°-25°=65°反射角等于入射角，所以，反射角为65°。[2]若入射光线沿法线垂直射向镜面，入射角为0°，反射角等于入射角，则反射角的大小也为0°。[3]若将入射光线顺时针旋转10°，则入射角为65°+10°=75°反射角等于入射角，反射角也为75°，则此时入射光线与反射光线夹角为75°+°=150°22．在雷雨天，我们总是先看到闪电，后听到雷声，是因为声音的传播速度比光的传播速度 ；小明看到闪电后5s才听到雷声，响雷处距离小明的距离是 m。（声音在空气中传播速度为340m/s，闪电传播时间不计）【答案】 小 1700【详解】[1]声音在空气中的传播速度是340m/s，光在空气中的传播速度是3×108m/s，光速远大于声速，由得，相同距离闪电传播到观察者位置的时间远短于声音传播的时间，则我们总是先看到闪电，后听到雷声。[2]由得则响雷处距离小明的距离是三．作图题（本题共2小题，共8分）23．如图所示，太阳下站着小芳、小刚两人，请根据小芳的影长（粗实线为影子），用粗实线画出小刚落在地面上的影子。（太阳光可视为平行光）【答案】【详解】过小芳的顶端与她影子的顶端，作出刚好经过小芳顶端的太阳光线，再过小刚顶端作出这束太阳光的平行光线，平行光线与地面的交点是小刚影子的顶端，故交点与小刚底端的连线为小刚落在地面上的影子，如图所示：24．在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来要深，不能贸然下水游泳。如图是解释这一现象的情景，A为水底的物体，A′是岸边儿童看到A的像。请你在答题卡对应的图中作出过O点的入射光线，并标出入射角。【答案】【详解】图示中，物体A发出的光线射向O点，斜射进入空气，折射光线进入眼睛，过O点作水面的垂线，即为法线，连接OA为入射光线，入射光线与法线的夹角为入射角。作图如下：四．实验题（本题共4小题，共24分）25．某同学探究光的折射实验，让光从空气射入水。通过实验还得到如表数据，分析表中数据，可得出结论：（1）光从空气斜射到水面时，将同时发生 和 现象；（2）光从空气斜射到水面时，折射角随入射角的增大而 ，且折射角 （均选填“大于”“等于”或“小于”）入射角；（3）小明同学想继续探究“光从空气斜射入水和油时，哪种液体对光的偏折本领较大”。提出如下实验方案：先让一束入射光从空气直接斜射入透明的空水槽中，记录下光斑位置（如甲图所示）；接着分别倒入水和油，记录对应的光斑位置，再通过分析就可得到实验结论。经讨论，同学们认为这一方案是可行的，于是进行了探究实验：①要实现探究目的，他们应选择图乙中的（选填字母序号） 两图示实验；②实验时，同学们在水槽底部贴上一把自制纸质刻度尺，这样做的目的是为了便于确定折射光线的位置，直接读出斑点移动的距离。某小组同学正确实验后，所记录的三次光斑的相对位置如图丙所示，经分析可知：光从空气斜射入水和油时， 对光的偏折本领较大。【答案】 反射 折射 增大 小于 BD 油【详解】（1）[1][2]光从空气斜射到水面时，根据光的反射和光的折射概念知，将会同时发生光的折射和光的反射现象。（2）[3][4]由表中数据可知，当入射角增大时，折射角也增大，且折射角小于入射角。（3）①[5]本实验需要控制入射角度和液面高度相同，故选择BD两图实验。②[6]由丙图可知，光在油中的偏折程度更大，故油对光的偏折本领更大。26．小茗用图甲所示装置进行“探究平面镜成像的特点”实验。(1)实验中选择透明玻璃板代替平面镜的目的是 ；(2)把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形相同但不点燃的蜡烛B在玻璃板后面移动，直到 ，说明平面镜所成的像与物体的大小相等；(3)为了判断平面镜成的是实像还是虚像，小茗移去蜡烛B、并在其所在位置上放一光屏，直接观察光屏 （选填“有”或“没有”）蜡烛A的烛焰的像，说明平面镜成的是虚像；(4)改变蜡烛A的位置，进行三次实验。用直线将物和像的位置连接起来，如图乙所示，用刻度尺测得像和物到镜面的距离 ；(5)根据以上实验现象可得出：平面镜所成的像与物体关于镜面 。【答案】(1)便于确定像的位置(2)看上去它跟蜡烛A的像完全重合(3)没有(4)垂直(5)对称【详解】（1）玻璃板有透光性，既能成像，又能确定像的位置，用玻璃板代替平面镜进行实验，目的是便于确定像的位置。（2）把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形相同但不点燃的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像重合，则B与A的像大小相等，因A、B蜡烛完全相同，说明平面镜所成的像与物体大小相等。（3）虚像不能成在光屏上，移去蜡烛B、并在其所在位置上放一光屏，直接观察光屏，光屏上没有蜡烛A的烛焰的像，说明平面镜成的是虚像。（4）改变蜡烛A的位置，进行三次实验，用直线将物和像的位置连接起来，会发现像与物体的连线与平面镜垂直，像和物到镜面的距离相等。（5）由于像与物体的连线与平面镜垂直，像和物到镜面的距离相等，像和物体大小相等，所以平面镜所成的像与物体关于镜面对称。27．同学们利用图甲所示的器材（纸板F可绕ON翻折）探究光的反射定律。(1)图乙中，用激光笔沿AO方向入射，当入射光线与平面镜夹角为60°时，入射角大小为 ；再将纸板F绕ON向后折，纸板F上 （选填“有”或“没有”）反射光线，这一步骤的目的是探究反射光线、入射光线、法线 ；(2)图乙中，若让另一束光线沿BO方向射向平面镜，反射光线沿OA方向射出，这一现象说明 ；(3)多次改变入射角的大小，发现反射角的大小始终和入射角一样，说明了 ，多次试验的目的是 。(4)图丙中，保持入射光线AO不变，将平面镜绕入射点旋转，使入射角增大10°，则反射光线偏转的角度为 。【答案】(1) 30° 没有 在同一平面上(2)在光的反射现象中，光路是可逆的(3) 反射角等于入射角 寻找普遍规律(4)20°【详解】（1）[1]图乙中，用激光笔沿AO方向入射，当入射光线与平面镜夹角为60°时，入射角为法线与入射光线的夹角，大小为[2][3]入射光线、反射光线、法线在同一平面上，将纸板F绕ON向后折，反射光线不在纸板F上，此时纸板上没有反射光线；该步骤的目的是探究反射光线、入射光线、法线在同一平面上。（2）图乙中，光线从AO入射像平面镜，发射光线从OB射出；若让另一束光线沿BO方向射向平面镜，反射光线沿OA方向射出，这一现象说明光路可逆。（3）[1]多次改变入射角的大小，发现反射角的大小始终和入射角一样，说明了光反射中，反射角等于入射角。[2]实验中多次实验的目的有求平均值，减小误差或者避免实验的偶然性，得到普遍规律。本实验中多次测量的目的是避免实验的偶然性，得到普遍规律。（4）图丙中，保持入射光线AO不变，将平面镜绕入射点旋转，使入射角增大10°，反射角增大10°，则反射光线偏转的角度为28．学习了光学知识后，爱动脑筋的小明和小红想自己探究小孔成像现象。如图所示，他们给两个空罐的底部中央分别打上一个圆孔和方孔，再用两片半透明的剪料膜蒙在空罐的口上。分别将小孔对着烛焰和灯丝可以看到烛焰和灯丝通过小孔所成的像。（1）甲图中点燃的蜡烛通过小孔在半透明膜上的像是 （选填“倒立”或“正立”）， （选填“实”或“虚”）像；（2）由甲、乙两图可知实验是在研究小孔成像与 的关系；（3）分析比较 和 两图可以得出小孔成像与物体的形状有关；（4）小明和小红明白了：树树荫下的圆形光斑是 通过树叶间的小孔在地面上形成的像。【答案】 倒立 实 孔的形状 甲 丙 太阳【详解】（1）[1][2]小孔成像原理是光的直线传播，所成的是一个倒立的像，像是由实际光线会聚而成的，是实像。（2）[3]甲图和乙图中孔的形状不同，物体（蜡烛焰）形状相同，所成的像形状相同，由此可见：小孔成像中像的形状取决于物体的形状，与小孔的形状无关。所以甲、乙两图可知实验是在研究小孔成像与孔的形状的关系。（3）[4][5]甲图与丙图中物体的形状不同，小孔的形状相同，所成的像形状不同，由此可见：小孔成像的形状与物体的形状有关。（4）[6]树荫下的圆形光斑就是太阳通过树叶间的小孔在地面上所成的实像。五．综合题（共2小题，共22分）29．如图所示，测量视力时，利用平面镜成像特点可以节省空间，小明同学的身高为165cm，站在竖直放置的平面镜前2m面对镜子，背对视力表(1)小明看到镜子中自己的像的形成原理是光的 ，自己像的高度是 ；(2)小明看到视力表的像离他的距离是多少？(3)若小明向平面镜走近0.5m，则他与镜中人的像之间的距离是多少？【答案】(1) 反射 165cm(2)5m(3)3m【详解】（1）[1]小明看到镜子中自己的像，这是平面镜成像，由光的反射形成。[2]因为平面镜成像时像与物体的大小相等，所以小明看到自己像的高度也是165cm。（2）根据像与物到平面镜的距离相等可知，视力表的像到平面镜的距离也是3m，由图可知，视力表到平面镜的距离（3）小明向平面镜走近0.5m，根据平面镜成像可知，像也向平面镜靠近0.5m，此时他与镜中人的像之间的距离为30．阅读短文，回答问题。汽车抬头显示（如图甲）又叫汽车平视显示系统（HeadUpDisplay），简称HUD，在高速行驶时，如果驾驶员低头观看仪表信息（如图乙），将显示器上的重要行车数据通过前挡风玻璃投射在正前方，驾驶员透过挡风玻璃往前方看的时候，就可以看到车辆信息，如车速、油耗、导航等，可避免眼睛疲劳，确保驾驶舒适安全。（1）行车数据在挡风玻璃上所成的像是由光的 （选填“反射”或“折射”）形成的，该像是 的（“正立”或“倒立”） （选填“实”或“虚”）像；（2）已知某车辆HUD显示器水平放置在中控台上，通过挡风玻璃成垂直于水平面的像，则挡风玻璃与水平面夹角为 度；（3）某驾驶员发现挡风玻璃所成的像过高，不便于观察，这时就需要将显示器沿水平方向 （选填“远离”或“靠近”）挡风玻璃；（4）HUD有一个技术难题，即挡风玻璃所成的像易产生重影，影响使用效果，重影产生的原因是挡风玻璃有一定的 （选填“厚度”或“透明度”）；（5）为避免成的像出现重影，厂方对前挡风玻璃进行了改造，应选用图中 图所示的玻璃；（6）人眼从看远处切换为看近处时容易引起眼睛的疲劳，故为了使HUD在挡风玻璃所成的像离人眼距离达2米以上，可行性较高且较安全的方案是 。A．让显示器上的信息通过多面平面镜多次成像B．将显示器安装在后挡风玻璃上C．将显示器上的字体变大【答案】 反射 正立 虚 45 靠近 厚度 B A【详解】（1）[1][2][3]挡风玻璃相当于平面镜，根据平面镜成像特点和原理可知，该过程为光的反射，所成像为正立等大的虚像。（2）[4]车辆HUD显示器水平放置在中控台上，通过挡风玻璃成垂直于水平面的像，根据平面镜成像特点可知，挡风玻璃与水平面夹角为45度。（3）[5]因为像到平面镜的距离随着物体到镜面的距离减小而减小，当发现挡风玻璃所成的像过高，这时就需要将显示器沿水平方向靠近挡风玻璃。（4）[6]重影产生的原因是挡风玻璃有一定的厚度，两个面都会反射成像，两个像离得较近，看起来有重影。（5）[7]挡风玻璃所成的像易产生重影，影响使用效果，分析光路图可知，两个面都会反射成像，挡风玻璃应选用上厚下薄的形状来避免重影的产生。故选B。（6）[8]为了使挡风玻璃所成的像离人眼距离达2米以上，甚至更远，利用平面镜成的像与物对称，可以让显示器上的信息通过多面平面镜多次成像来增大像离人眼的距离。故选A。入射角α0°15°30°45°60°反射角β0°15°30°45°60°折射角γ0°11°22.1°35.4°40.9°
