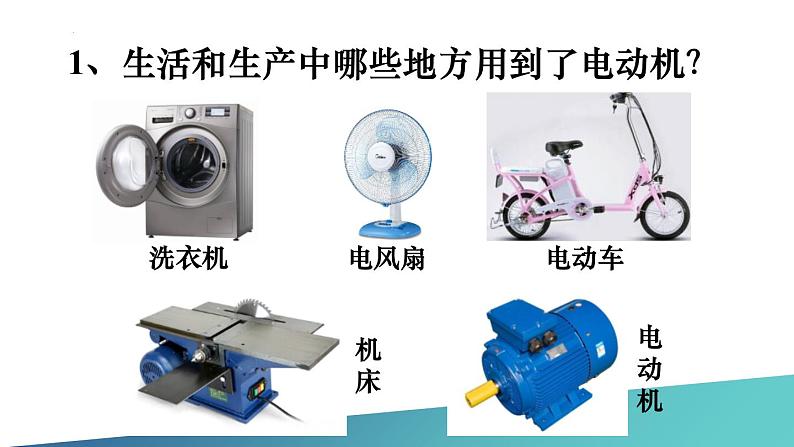

1、生活和生产中哪些地方用到了电动机？

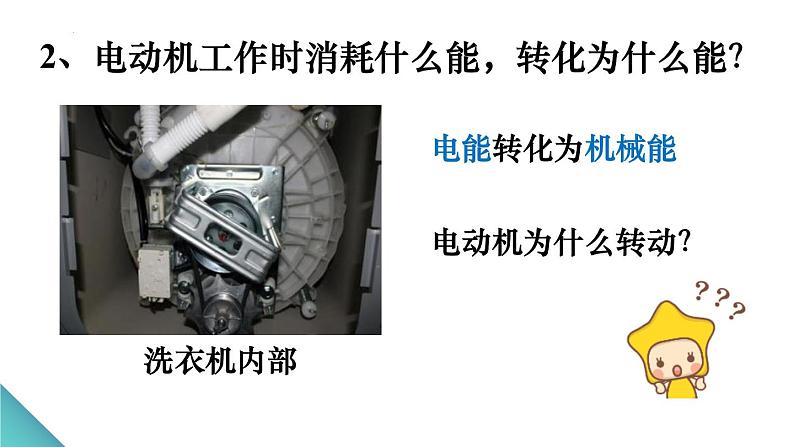

2、电动机工作时消耗什么能，转化为什么能？

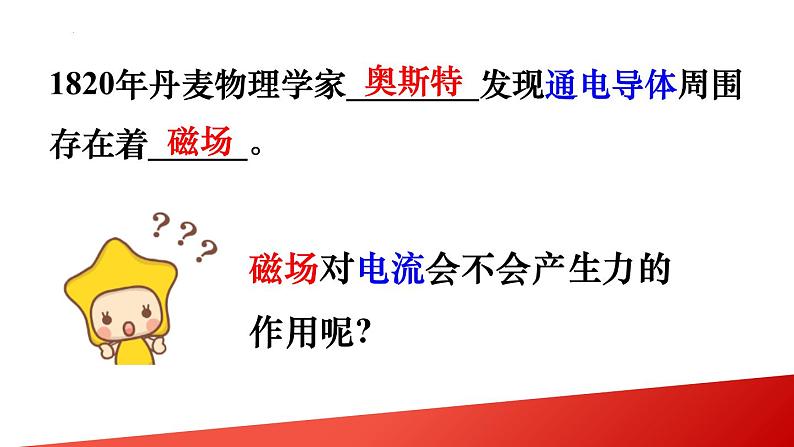

1820年丹麦物理学家________发现通电导体周围存在着______。
一、磁场对通电导线的作用
闭合开关，导线ab_______（填“发生”或“不发生”）运动。

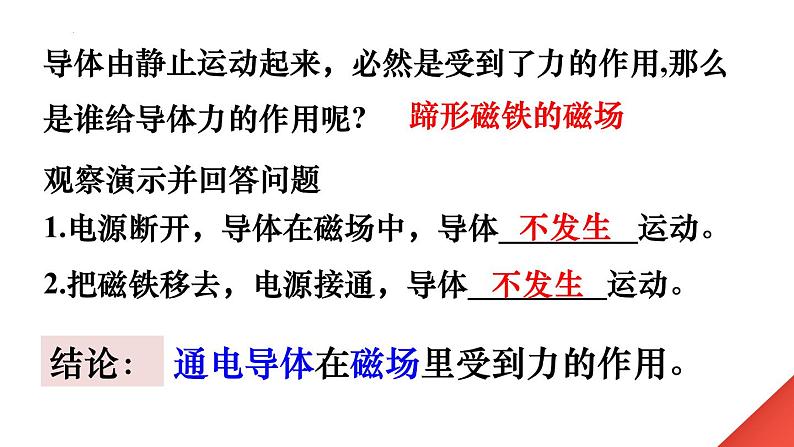

导体由静止运动起来，必然是受到了力的作用,那么是谁给导体力的作用呢?
通电导体在磁场里受到力的作用。

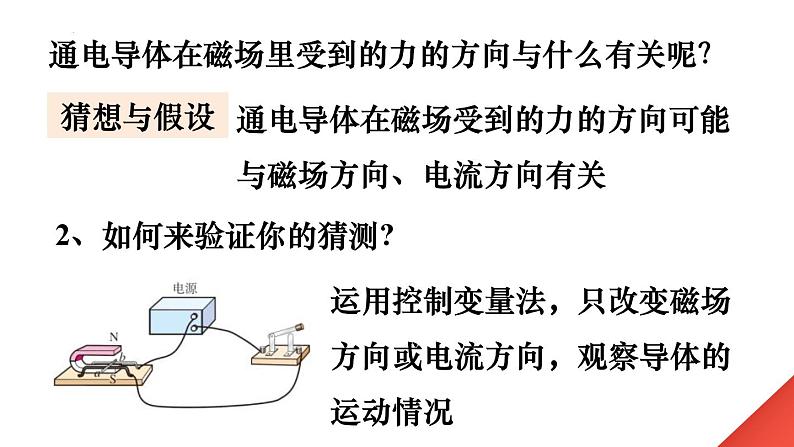

通电导体在磁场里受到的力的方向与什么有关呢？
2、如何来验证你的猜测?

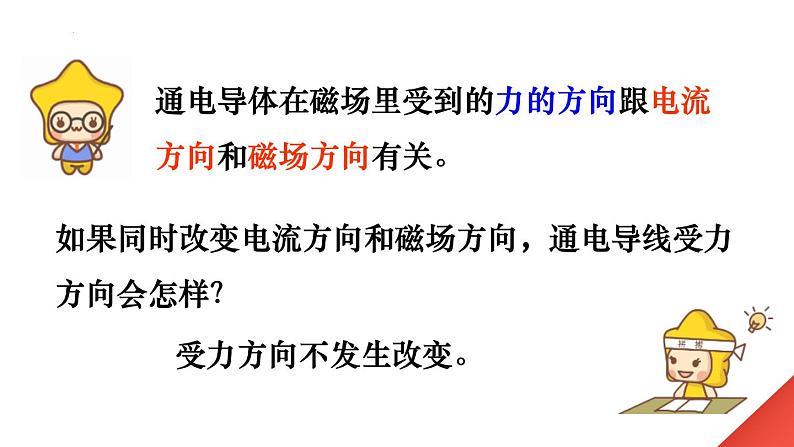

通电导体在磁场里受到的力的方向跟电流方向和磁场方向有关。
　　通电线圈可以在磁场里转动过一定角度，但不能持续转动。
通电线圈在磁场中的受力情况
通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。
当线圈的平面与磁场垂直时，通电线圈受平衡力作用。由于惯性，线圈继续转动。
线圈越过平衡位置后，线圈受力方向与运动方向相反，使线圈逆时针旋转。
通电线圈最后静止在平衡位置。
方法一：后半周时，不供电方法二：后半周时，改变电流方向方法三：后半周时，改变磁场方向
如图中换向器，使电流总是从靠近S极的导线流入，使得线圈在后半周也获得动力，可以持续的转下去
换向器(两个铜制半圆环)
通电线圈电流方向由a→b→c → d，它在磁场力的作用下开始转动。
线圈到达平衡位置，由于惯性，线圈继续向前转动。
转过平衡位置，线圈中电流的方向变为d→c→b → a，线圈受力方向发生变化，继续转动
在换向器的作用下，线圈受到的磁场力始终驱动线圈转动。
利用线圈在磁场中受力运动的原理工作，通过变化的电流，线圈受到变化的力，从而带动纸盆随电流的变化而振动发声。
一、磁场对通电线圈的作用
1.通电线圈对磁场有力的作用2.影响力的方向的因素：①磁场方向②电流方向
1.电动机的构造2.电动机的工作原理
