目录 CONTENTS
01 磁场对通电导线的作用

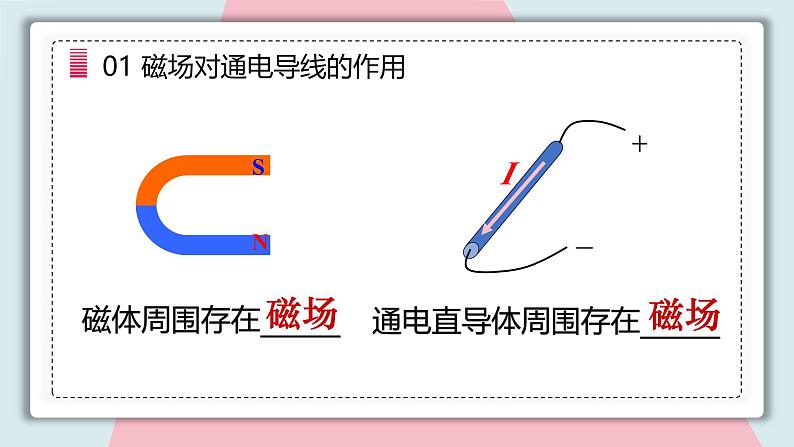

磁体周围存在______
通电直导体周围存在______

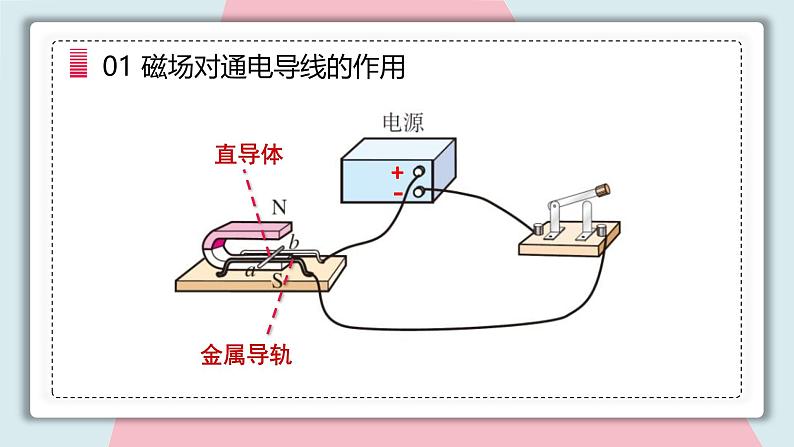

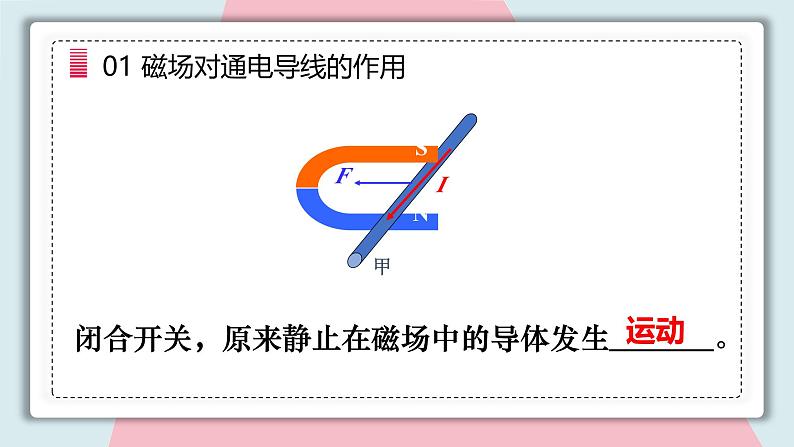

闭合开关，原来静止在磁场中的导体发生_______。

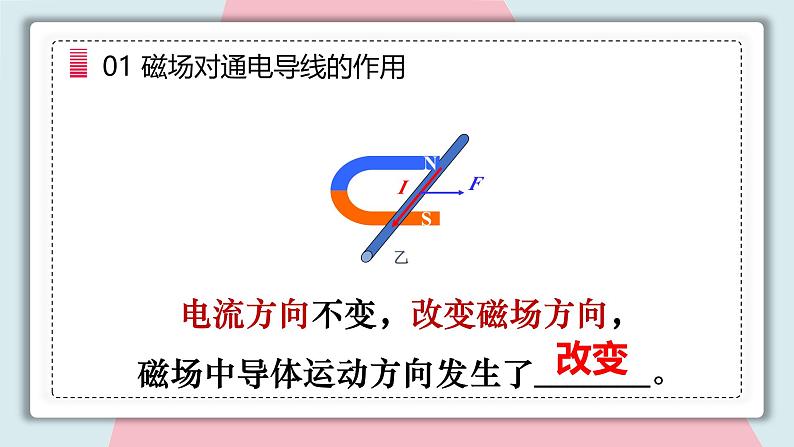

电流方向不变，改变磁场方向，磁场中导体运动方向发生了_______。

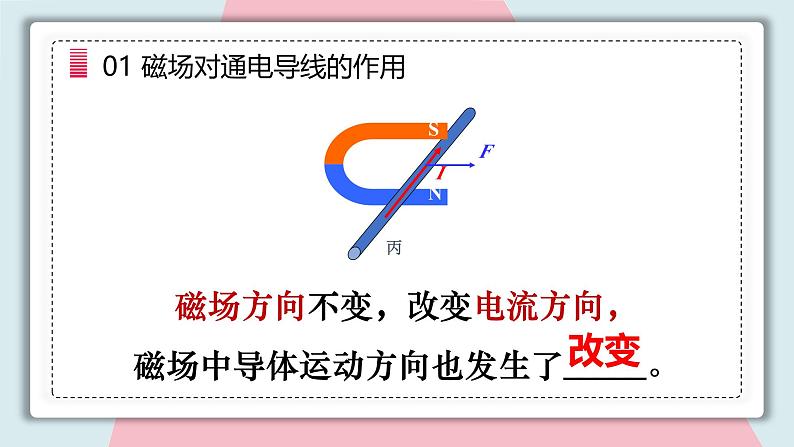

磁场方向不变，改变电流方向，磁场中导体运动方向也发生了_____。
1．通电导线在磁场中要受到______的作用。
2．通电直导线在磁场中受到力的方向与____________、___________有关。
　　通电线圈可以在磁场里转动过一定角度，但不能持续转动。
为什么线圈不能持续转动呢?
　　通电线圈在磁场中两边受力，但方向_____，发生顺时针转动。
　　当线圈的平面与磁场垂直时，通电线圈受平衡力作用，达到平衡位置。这时由于惯性，线圈还会继续转动。
　　线圈靠惯性越过平衡位置后，磁场力作用的结果使线圈逆时针旋转。
1.转子：能够转动的部分。
2.定子：固定不动的部分。
当线圈每转过平衡位置时，自动改变线圈中电流方向，从而实现了线圈的持续转动。
通电线圈在磁场中受力转动。
生活和生产中那些地方用到了电动机？
扬声器是把______转换成_______的一种装置.它主要由固定的永久磁体、线圈和锥形纸盆构成.
当线圈中通过如图所示的电流时,线圈受到磁铁的吸引向左运动,当线圈中通过相反方向的电流时,线圈受到磁铁的排斥向右运动。
由于通过线圈的电流是交变电流,它的方向不断变化,线圈就不断地来回振动,带动纸盆也来回振动,于是扬声器就发出了声音。
1.电动机主要由_______和_______组成,是利用_____线圈在＿＿＿里受力而转动的原理制成的。 2．如果只改变磁场方向或电流方向，通电导线受到的力＿＿＿；如果同时改变电流方向和磁场方向，则通电导线受力将＿＿＿。
3．通电导体在磁场中受力而运动时（　）　Ａ．消耗了电能，产生了机械能　Ｂ．消耗了机械能，产生了电能　Ｃ．消耗了机械能，产生了内能　Ｄ．消耗了化学能，产生了电能
4．要改变直流电动机的转动方向,应采取的方法是[ ]A．增强磁极的磁性 B．加大通电电流C．改变线圈中的电流方向 D．将磁铁的磁极对调
5、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是[ ]A．电流方向改变时，导体受力方向改变B．磁场方向改变时，导体受力方向改变C．电流方向和磁场方向同时改变，导体的受力方向改变D．电流方向和磁场方向同时改变，导体的受力方向不变
6.(2019扬州）如图为直流电动机的工作原理图，分析正确的是（ ）
A. 改变磁场方向可以改变线圈转动的方向B. 电动机通电后不转，一定是电路断路C. 电动机工作过程中，消耗的电能全部转化为机械能D. 线圈连续转动是靠电磁继电器来实现的
7.（2019 成都A卷）如图所示的四个实验,反映电动机基本原理的是（ ）
8.(2019 嘉兴)小明在科学拓展课上制作了一个简易喇叭（原理如图）。接通信号源后，电流的方向不断改变，导致线圈的磁极不断变化，通过吸引或排斥磁铁，带动纸盆振动。为改变纸盆振动幅度以调节喇叭响度，下列方法不可行的是（　　）
A．改变磁铁的磁极 B．改变电流的大小C．改变磁铁磁性强弱 D．改变线圈的匝数
