九年级全册第1节 电压优秀当堂达标检测题
展开
这是一份九年级全册第1节 电压优秀当堂达标检测题，文件包含人教版物理九年级下册161电压练习原卷docx、人教版物理九年级下册161电压练习解析卷docx等2份试卷配套教学资源，其中试卷共22页， 欢迎下载使用。

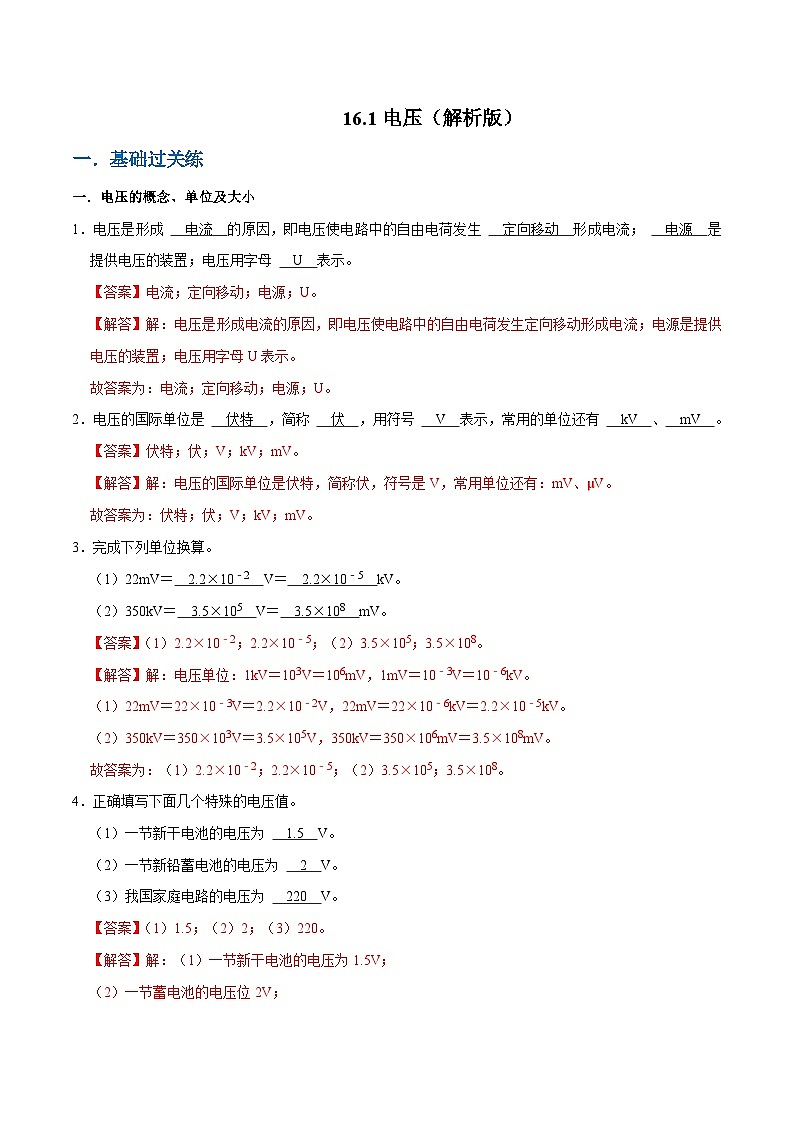

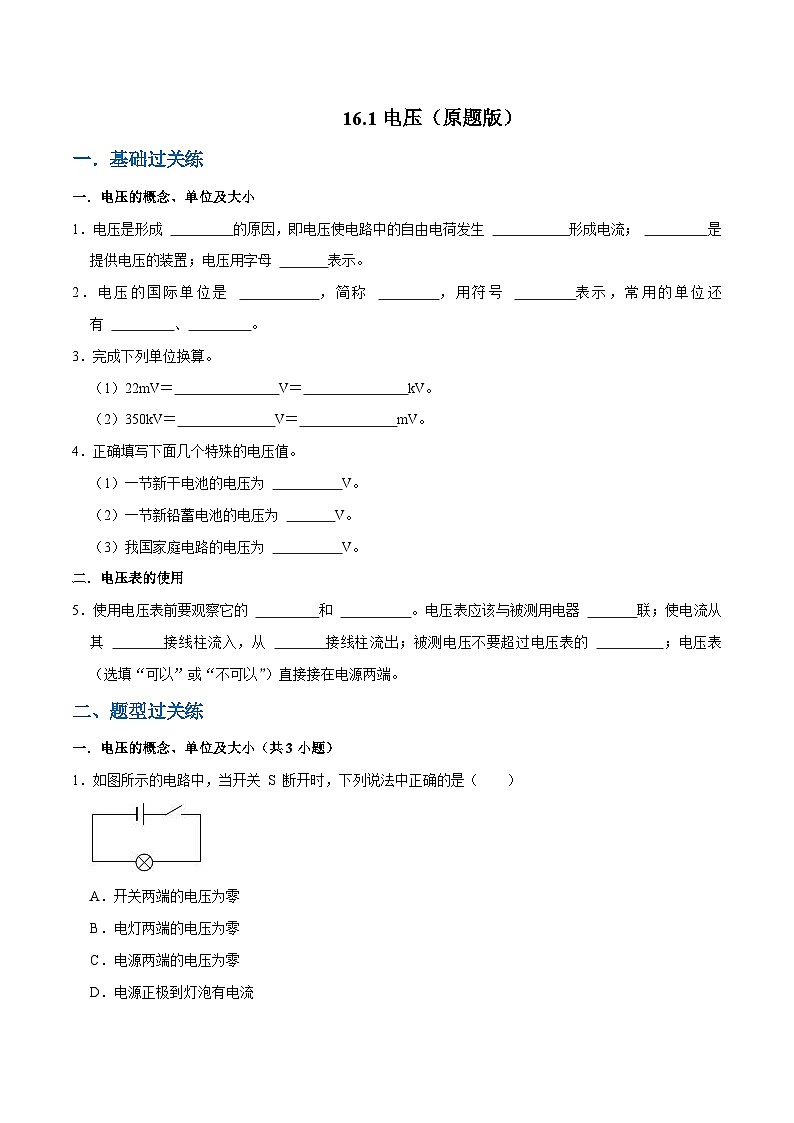

一．电压的概念、单位及大小
1．电压是形成 电流 的原因，即电压使电路中的自由电荷发生 定向移动 形成电流； 电源 是提供电压的装置；电压用字母 U 表示。
【答案】电流；定向移动；电源；U。
【解答】解：电压是形成电流的原因，即电压使电路中的自由电荷发生定向移动形成电流；电源是提供电压的装置；电压用字母U表示。
故答案为：电流；定向移动；电源；U。
2．电压的国际单位是 伏特 ，简称 伏 ，用符号 V 表示，常用的单位还有 kV 、 mV 。
【答案】伏特；伏；V；kV；mV。
【解答】解：电压的国际单位是伏特，简称伏，符号是V，常用单位还有：mV、μV。
故答案为：伏特；伏；V；kV；mV。
3．完成下列单位换算。
（1）22mV＝ 2.2×10﹣2 V＝ 2.2×10﹣5 kV。
（2）350kV＝ 3.5×105 V＝ 3.5×108 mV。
【答案】（1）2.2×10﹣2；2.2×10﹣5；（2）3.5×105；3.5×108。
【解答】解：电压单位：1kV＝103V＝106mV，1mV＝10﹣3V＝10﹣6kV。
（1）22mV＝22×10﹣3V＝2.2×10﹣2V，22mV＝22×10﹣6kV＝2.2×10﹣5kV。
（2）350kV＝350×103V＝3.5×105V，350kV＝350×106mV＝3.5×108mV。
故答案为：（1）2.2×10﹣2；2.2×10﹣5；（2）3.5×105；3.5×108。
4．正确填写下面几个特殊的电压值。
（1）一节新干电池的电压为 1.5 V。
（2）一节新铅蓄电池的电压为 2 V。
（3）我国家庭电路的电压为 220 V。
【答案】（1）1.5；（2）2；（3）220。
【解答】解：（1）一节新干电池的电压为1.5V；
（2）一节蓄电池的电压位2V；
（3）我国家庭照明电路的电压为220V。
故答案为：（1）1.5；（2）2；（3）220。

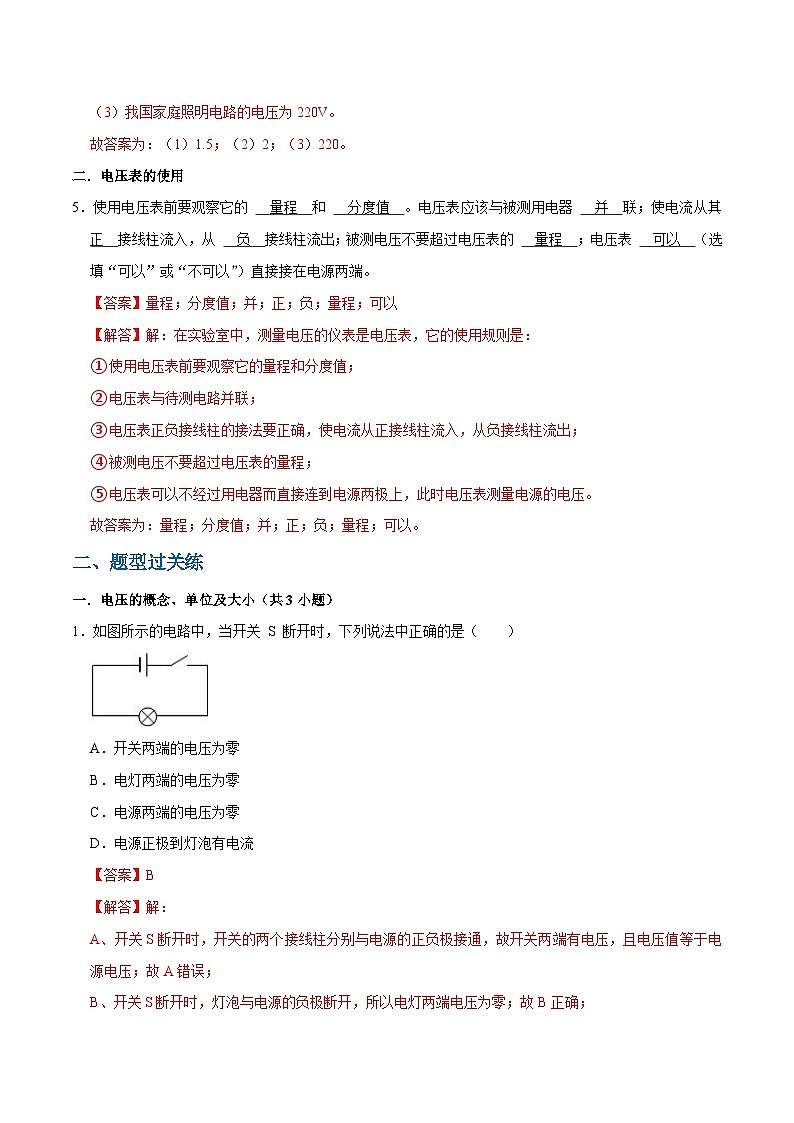

二．电压表的使用
5．使用电压表前要观察它的 量程 和 分度值 。电压表应该与被测用电器 并 联；使电流从其 正 接线柱流入，从 负 接线柱流出；被测电压不要超过电压表的 量程 ；电压表 可以 （选填“可以”或“不可以”）直接接在电源两端。
【答案】量程；分度值；并；正；负；量程；可以
【解答】解：在实验室中，测量电压的仪表是电压表，它的使用规则是：
①使用电压表前要观察它的量程和分度值；
②电压表与待测电路并联；
③电压表正负接线柱的接法要正确，使电流从正接线柱流入，从负接线柱流出；
④被测电压不要超过电压表的量程；
⑤电压表可以不经过用电器而直接连到电源两极上，此时电压表测量电源的电压。
故答案为：量程；分度值；并；正；负；量程；可以。
二、题型过关练
一．电压的概念、单位及大小（共3小题）
1．如图所示的电路中，当开关 S 断开时，下列说法中正确的是（ ）
A．开关两端的电压为零
B．电灯两端的电压为零
C．电源两端的电压为零
D．电源正极到灯泡有电流
【答案】B
【解答】解：
A、开关S断开时，开关的两个接线柱分别与电源的正负极接通，故开关两端有电压，且电压值等于电源电压；故A错误；
B、开关S断开时，灯泡与电源的负极断开，所以电灯两端电压为零；故B正确；

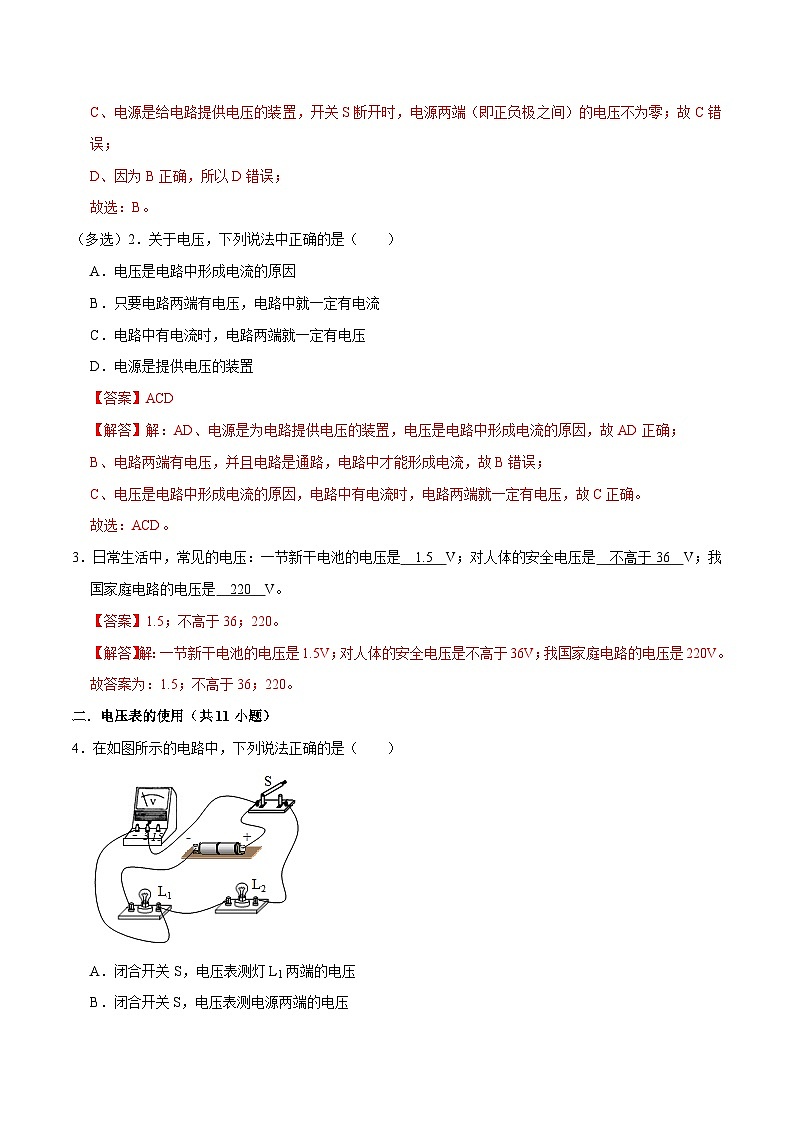

C、电源是给电路提供电压的装置，开关S断开时，电源两端（即正负极之间）的电压不为零；故C错误；
D、因为B正确，所以D错误；
故选：B。

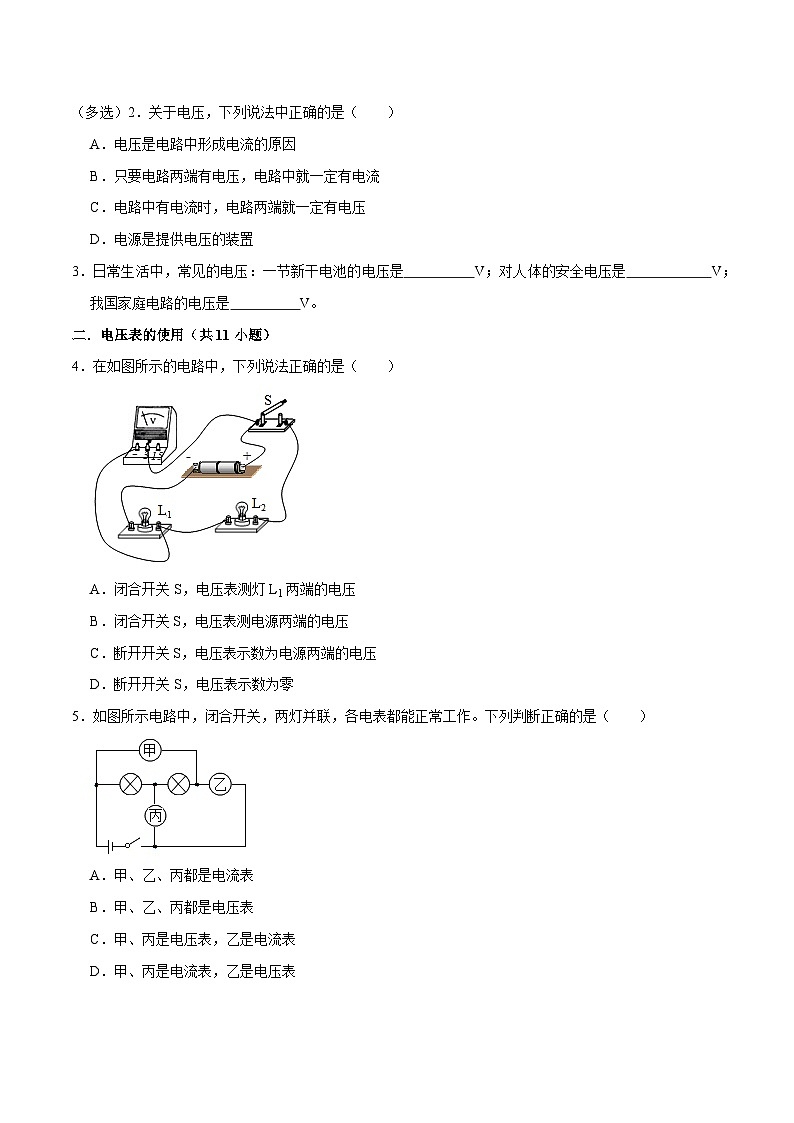

（多选）2．关于电压，下列说法中正确的是（ ）
A．电压是电路中形成电流的原因
B．只要电路两端有电压，电路中就一定有电流
C．电路中有电流时，电路两端就一定有电压
D．电源是提供电压的装置
【答案】ACD
【解答】解：AD、电源是为电路提供电压的装置，电压是电路中形成电流的原因，故AD正确；
B、电路两端有电压，并且电路是通路，电路中才能形成电流，故B错误；
C、电压是电路中形成电流的原因，电路中有电流时，电路两端就一定有电压，故C正确。
故选：ACD。
3．日常生活中，常见的电压：一节新干电池的电压是 1.5 V；对人体的安全电压是 不高于36 V；我国家庭电路的电压是 220 V。
【答案】1.5；不高于36；220。
【解答】解：一节新干电池的电压是1.5V；对人体的安全电压是不高于36V；我国家庭电路的电压是220V。
故答案为：1.5；不高于36；220。
二．电压表的使用（共11小题）
4．在如图所示的电路中，下列说法正确的是（ ）
A．闭合开关S，电压表测灯L1两端的电压
B．闭合开关S，电压表测电源两端的电压
C．断开开关S，电压表示数为电源两端的电压
D．断开开关S，电压表示数为零
【答案】C
【解答】解：AB、由图可知，闭合开关S后，电流只有一条路径，电路为串联，电压表并联在灯L2的两端，测量的是灯L2两端的电压，故AB错误；
CD、由图可知，断开开关S后，电压表与灯泡L1串联在电路中，所以电压表示数为电源两端的电压，故C正确、D错误。
故选：C。
5．如图所示电路中，闭合开关，两灯并联，各电表都能正常工作。下列判断正确的是（ ）
A．甲、乙、丙都是电流表
B．甲、乙、丙都是电压表
C．甲、丙是电压表，乙是电流表
D．甲、丙是电流表，乙是电压表
【答案】D
【解答】解：如果两灯并联，需将两灯泡“首首相接、尾尾相接”，因此甲、丙为电流表，乙为电压表，故D正确。
故选：D。

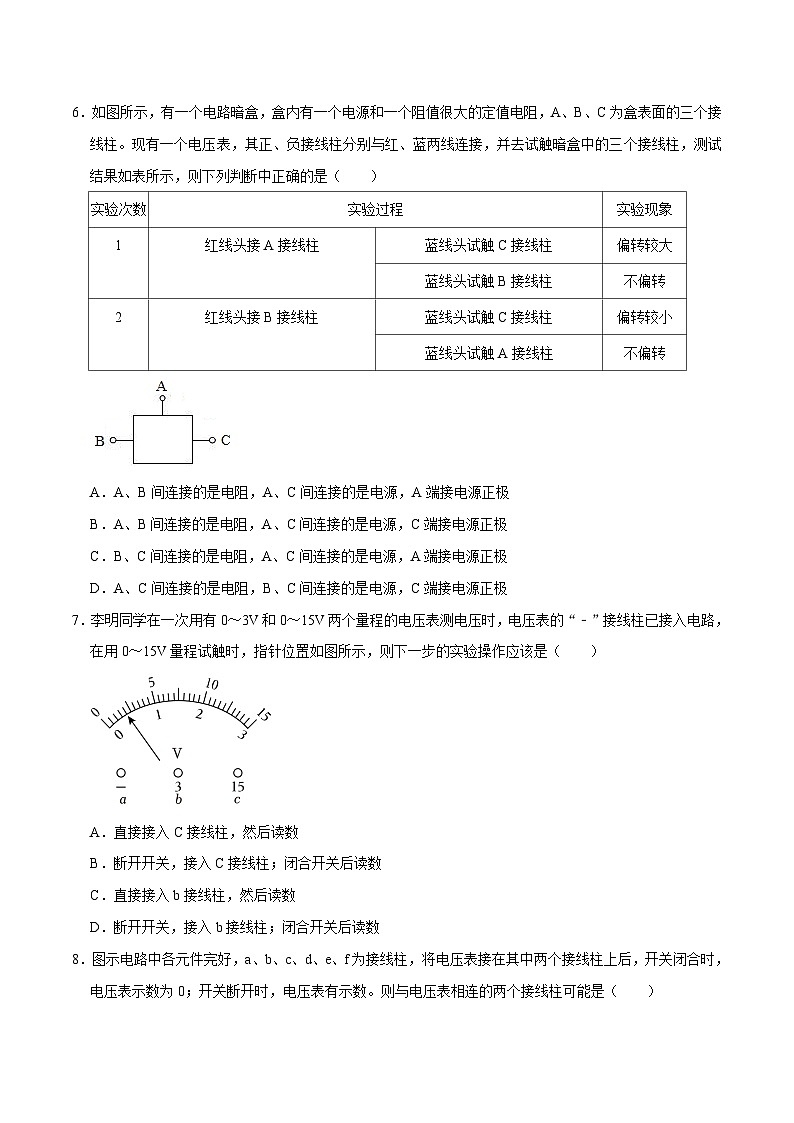

6．如图所示，有一个电路暗盒，盒内有一个电源和一个阻值很大的定值电阻，A、B、C为盒表面的三个接线柱。现有一个电压表，其正、负接线柱分别与红、蓝两线连接，并去试触暗盒中的三个接线柱，测试结果如表所示，则下列判断中正确的是（ ）
A．A、B间连接的是电阻，A、C间连接的是电源，A端接电源正极
B．A、B间连接的是电阻，A、C间连接的是电源，C端接电源正极
C．B、C间连接的是电阻，A、C间连接的是电源，A端接电源正极
D．A、C间连接的是电阻，B、C间连接的是电源，C端接电源正极
【答案】A
【解答】解：红线头接A接线柱、蓝线头接C接线柱，电压表指针偏转较大，说明AC之间只有电源，且A端靠近电池的正极；
红线头接A接线柱、蓝线头接B接线柱，电压表指针不偏转，说明AB之间无电源，接的应该是电阻；
红线头接B接线柱、蓝线头试触C接线柱，电压表指针偏转较小，说明BC之间有电源和电阻；
红线头接B接线柱、蓝线头试触A接线柱，电压表指针不偏转，说明AB之间无电源，接的应该是电阻；
综合以上分析，得电路图如图所示：
。
故选：A。
7．李明同学在一次用有0～3V和0～15V两个量程的电压表测电压时，电压表的“﹣”接线柱已接入电路，在用0～15V量程试触时，指针位置如图所示，则下一步的实验操作应该是（ ）
A．直接接入C接线柱，然后读数
B．断开开关，接入C接线柱；闭合开关后读数
C．直接接入b接线柱，然后读数
D．断开开关，接入b接线柱；闭合开关后读数
【答案】D
【解答】解：电压表的指针偏转较小，这里读书的误差较大，即应该选用小量程进行测量，所以用0﹣3V的量程，即操作是：断开开关，接入b接线柱；闭合开关后读数。
故选：D。
8．图示电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。则与电压表相连的两个接线柱可能是（ ）
A．a和bB．c和dC．a和fD．e和f
【答案】D
【解答】解：图示电路中各元件完好，电压表有示数说明电压表与电源的两端相连；电压表没有示数，说明电压表与电源的两端不相连，或电压表被短路；
A、将电压表接在a和b之间，开关闭合时，电压表测电阻两端的电压，电压表有示数；开关断开时，整个电路断路，电压表没有示数，故A不符合题意；
B、将电压表接在c和d之间，开关闭合时，电压表测变阻器两端的电压，电压表有示数；开关断开时，整个电路断路，电压表没有示数，故B不符合题意；
C、将电压表接在a和f之间，电压表直接与电源两端相连，开关断开或闭合时，电压表都有示数，故C不符合题意；
D、将电压表接在e和f之间，开关闭合时，电压表被短路，没有示数；开关断开时，电压表与电源两端相连，电压表有示数，故D符合题意。
故选：D。
9．如图所示是某电路的一部分，则电压表V1、V2分别测的是哪部分电路两端的电压（ ）
A．电压表V1测灯L1两端的电压，电压表V2测灯L3两端的电压
B．电压表V1测灯L2两端的电压，电压表V2测灯L1、L2两端的电压
C．电压表V1测灯L1、L2两端的电压，电压表V2测灯L2、L3两端的电压
D．电压表V1测灯L2、L3两端的电压，电压表V2测灯L1、L2两端的电压
【答案】C
【解答】解：由电路图知，去掉电压表，可知三个灯泡串联，V1测量的是L1、L2两端的电压，电压表V2测灯L2、L3两端的电压，故C正确。
故选：C。
10．如图所示是几位同学测量灯泡L2两端电压的电路图，其中正确的是（ ）
A．
B．
C．
D．
【答案】C
【解答】解：
A、电压表与L2并联，测量的是L2两端的电压，但电源用了两节干电池，电源电压为3V，所以L2接两端电压不会超过3V，应选0～3V量程线柱的连接，而图中选了0～15V量程，因此此图连接不正确；
B、电压表与L1并联，测量的是L1两端的电压，因此此图连接不正确；
C、电压表与L2并联，测量的是L2两端的电压，选用0～3V量程线柱的连接，此图连接正确；
D、电压表与L1、L2串联后的电路并联，测量的是L1、L2串联后的总电压，因此此图连接不正确。
故选：C。
11．周末，小马虎将一块铜片和锌片插入番茄中，制作了一个水果电池（如图甲所示），然后将它与一个LED灯接到一起，LED灯发光了！于是，他想用电压表测量这个水果电池的电压大小（如图乙所示），则该水果电池的 锌片 端为负极，小马虎读数时错把电压值读为4V，那么实际电压应为 0.8 V。
【答案】见试题解答内容
【解答】解：电压表的指针右偏，说明电流从电流表的正接线柱流入，负接线柱流出，则铜片为正极，锌片端为负极；
由图丙知，电压表的量程为0～3V，分度值为0.1V，示数为0.8V。
故答案为：锌片；0.8。
12．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示。再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接法 不正确 （填“正确”或“不正确”）。原因是 电压表的“+、﹣”接线柱接反了 。
【答案】见试题解答内容
【解答】解：用电压表测灯L1两端的电压，电压表使用正确，电流是从A点流入电压表；而只将电压表接A的一端改接C，则流入电压表的电流将是从B点流入，即电压表的正负接线柱就接反了，不符合电压表的正确用法。
故答案为：不正确；电压表的“+、﹣”接线柱接反了。
13．甲、乙、丙三位同学做“用电压表测电压”的分组实验中，闭合开关前，他们所用的电压表指针均在零刻度处。当闭合开关试触时，发现电压表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电压表的使用上分别存在什么问题，并写在下面的横线上。
（1）甲同学的问题： 电压表的正负接线柱接反了 ；
（2）乙同学的问题： 电压表所选量程太大 ；
（3）丙同学的问题： 电压表所选量程太小 。
【答案】见试题解答内容
【解答】解：（1）由图可知，指针反转，说明电流由负接线柱流入，即电压表的正负接线柱反接；
（2）由图可知，电压表指针偏角较小，说明所选量程过大；
（3）由图可知电压表指针偏角过大，超过了最大量程，故说明电压表所选的量程过小。
故答案为 （1）电压表的正负接线柱接反了；
（2）电压表所选量程太大；
（3）电压表所选量程太小。
14．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：铜片是盐水电池的 正 极，电池的电压为 0.6V 。锌片与电压表之间的导线中，自由电子定向移动的方向是 从锌片流向电压表的负接线柱 ；盐水中，正电荷不断地在铜片聚集，负电荷不断在锌片聚集，盐水中电流的方向是 从锌片流向铜片 。
【答案】见试题解答内容
【解答】解：
根据图示可知，因为铜片与电压表的正接线柱相连，因此铜片为盐水电池的正极；
电压表的量程为0～3V，分度值为0.1V，示数为0.6V；
电流的方向是从铜片流经电压表流向锌片，而自由电子定向移动方向与电流方向相反，所以锌片与电压表之间的导线中，自由电子的运动方向是从锌片流向电压表的负接线柱；
而盐水中（电源内部）的电流的方向是由负极到正极，所以盐水中电流的方向是从锌片流向铜片。
故答案为：正；0.6V；从锌片流向电压表的负接线柱；从锌片流向铜片。
三．电压表的读数（共3小题）
15．在实验室，小丽同学发现一个电压表有两个量程，大量程是0～
9V，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图（b）所示，则电压表的小量程为（ ）
A．0～0.6VB．0～1VC．0～2VD．0～3V
【答案】D
【解答】解：（1）甲图，电压表使用的0～9V量程，每一个大格代表3V，每一个小格代表0.3V，电压为1.5V。
（2）乙图，当电路中同一位置，接入电压表小量程时，电压值是不变的，指针所指的位置是1.5V，可以判断每一个大格代表1V，每一个小格代表0.1V，所以小量程是0～3V。
故选：D。
16．如图甲所示的实物图，闭合开关S，灯泡L1和L2是 并 联，如图乙所示，电压表测得L2的电压是 2.6 V。
【答案】见试题解答内容
【解答】解：
（1）由于电压表的内阻很大，所以，把电压表看作开路可知，两个电灯分别处于两条路径中，所以L1与L2是并联关系；
（2）由于电路并联，各支路两端的电压相同，则根据图乙可知，电压表的量程为0～3V，分度值为0.1V，示数为2.6V，即L2的电压也为2.6V。
故答案为：并联；2.6。
17．分别读出图甲、乙中的电压表的示数。图甲 0.6V ，图乙 8.5V 。
【答案】见试题解答内容
【解答】解：由图知，甲电压表选择的量程为0～3V，对应的分度值为0.1V，指针在“0”后面第六个小格处，所以电压表的示数为6×0.1V＝0.6V；
乙电压表选择的量程为0～15V，对应的分度值为0.5V，指针在“5”后面第七个小格处，所以电压表的示数为5V+7×0.5V＝8.5V。
故答案为：0.6V；8.5V。
四．电流表、电压表在判断电路故障中的应用（共2小题）
18．如图所示电路中，闭合电键后，发现灯泡L1、L2都不亮，用电压表进行电路故障检测，测试结果如右表所示，则可以判断电路中的故障是（ ）
A．L1短路B．L2短路C．L1断路D．L2断路
【答案】D
【解答】解：∵开关闭合两灯都不发光，
∴电路中有开路；
∵用电压表测量b、c两点间的电压，有示数，
∴b、c两点到电源正负极的连接是连通的；﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
∵用电压表测量a、b两点间的电压，无示数，
∴a、b两点到电源正负极之间有开路；﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
∵用电压表测量a、c两点间的电压，有示数，
∴a、c两点到电源正负极的连接是连通的；﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③
由①②③可知，灯L2断路。
故选：D。
19．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（ ）
A．R1短路B．R1断路C．R2短路D．R2断路
【答案】C
【解答】解：
A 如果灯R1发生了短路，电压表示数变为零。故A错误；
B 如果灯R1发生了断路，电流表示数变为零。故B错误；
C 如果R2出现短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表示数增大。故C正确；
D 如果R2出现断路，电流表示数变为零。故D错误。
故选：C。
五．物理量的单位及单位换算（共1小题）
20．在国际单位制中，电压的单位是（ ）
A．安培B．伏特C．瓦特D．焦耳
【答案】B
【解答】解：A、安培是电流的单位，不是电压的单位，故A错误；
B、伏特是电压的单位，故B正确；
C、瓦特是功率的单位，不是电压的单位，故C错误；
D、焦耳是能量的单位，不是电压的单位，故D错误。
故选：B。
六．电流的形成（共1小题）
21．学生在学习电流形成的知识时，在老师的引导下，联想到如图所示的水流形成的过程，以下有关说法中不正确的是（ ）
A．灯泡类似于水轮机
B．电源提供电压，抽水机提供水压
C．电压能推动电荷定向流动形成电流
D．灯泡工作时将电能全部转化为光能
【答案】D
【解答】解：
A．灯泡是利用电流来工作的，水轮机是利用水流来工作的，故A正确；
B．电源是提供电压的装置，抽水机把水抽到高处提供水压，故B正确；
C．电压类似水压，能推动电荷定向流动，形成电流，故C正确；
D．灯泡工作时，将消耗的电能转化为内能和光能，故D错误。
故选：D。
七．实物的电路连接（共1小题）
22．请在图中补画两根线，使电压表正确测量L1两端电压．注意连线不能交叉．
【答案】见试题解答内容
【解答】解：
电压表并联在用电器的两端，要使电压表测量L1两端电压，所以电压表应并联在L1两端；
由于电源电压为3V，所以电压表选择小量程即可；同时，电流从电压表的正接线柱流入，从负接线柱流出，如下图所示：
实验次数
实验过程
实验现象
1
红线头接A接线柱
蓝线头试触C接线柱
偏转较大
蓝线头试触B接线柱
不偏转
2
红线头接B接线柱
蓝线头试触C接线柱
偏转较小
蓝线头试触A接线柱
不偏转
测试点
a、c
a、b
b、c
电压表示数
有示数
无示数
有示数

一．电压的概念、单位及大小
1．电压是形成 电流 的原因，即电压使电路中的自由电荷发生 定向移动 形成电流； 电源 是提供电压的装置；电压用字母 U 表示。
【答案】电流；定向移动；电源；U。
【解答】解：电压是形成电流的原因，即电压使电路中的自由电荷发生定向移动形成电流；电源是提供电压的装置；电压用字母U表示。
故答案为：电流；定向移动；电源；U。
2．电压的国际单位是 伏特 ，简称 伏 ，用符号 V 表示，常用的单位还有 kV 、 mV 。
【答案】伏特；伏；V；kV；mV。
【解答】解：电压的国际单位是伏特，简称伏，符号是V，常用单位还有：mV、μV。
故答案为：伏特；伏；V；kV；mV。
3．完成下列单位换算。
（1）22mV＝ 2.2×10﹣2 V＝ 2.2×10﹣5 kV。
（2）350kV＝ 3.5×105 V＝ 3.5×108 mV。
【答案】（1）2.2×10﹣2；2.2×10﹣5；（2）3.5×105；3.5×108。
【解答】解：电压单位：1kV＝103V＝106mV，1mV＝10﹣3V＝10﹣6kV。
（1）22mV＝22×10﹣3V＝2.2×10﹣2V，22mV＝22×10﹣6kV＝2.2×10﹣5kV。
（2）350kV＝350×103V＝3.5×105V，350kV＝350×106mV＝3.5×108mV。
故答案为：（1）2.2×10﹣2；2.2×10﹣5；（2）3.5×105；3.5×108。
4．正确填写下面几个特殊的电压值。
（1）一节新干电池的电压为 1.5 V。
（2）一节新铅蓄电池的电压为 2 V。
（3）我国家庭电路的电压为 220 V。
【答案】（1）1.5；（2）2；（3）220。
【解答】解：（1）一节新干电池的电压为1.5V；
（2）一节蓄电池的电压位2V；
（3）我国家庭照明电路的电压为220V。
故答案为：（1）1.5；（2）2；（3）220。
二．电压表的使用
5．使用电压表前要观察它的 量程 和 分度值 。电压表应该与被测用电器 并 联；使电流从其 正 接线柱流入，从 负 接线柱流出；被测电压不要超过电压表的 量程 ；电压表 可以 （选填“可以”或“不可以”）直接接在电源两端。
【答案】量程；分度值；并；正；负；量程；可以
【解答】解：在实验室中，测量电压的仪表是电压表，它的使用规则是：
①使用电压表前要观察它的量程和分度值；
②电压表与待测电路并联；
③电压表正负接线柱的接法要正确，使电流从正接线柱流入，从负接线柱流出；
④被测电压不要超过电压表的量程；
⑤电压表可以不经过用电器而直接连到电源两极上，此时电压表测量电源的电压。
故答案为：量程；分度值；并；正；负；量程；可以。
二、题型过关练
一．电压的概念、单位及大小（共3小题）
1．如图所示的电路中，当开关 S 断开时，下列说法中正确的是（ ）
A．开关两端的电压为零
B．电灯两端的电压为零
C．电源两端的电压为零
D．电源正极到灯泡有电流
【答案】B
【解答】解：
A、开关S断开时，开关的两个接线柱分别与电源的正负极接通，故开关两端有电压，且电压值等于电源电压；故A错误；
B、开关S断开时，灯泡与电源的负极断开，所以电灯两端电压为零；故B正确；
C、电源是给电路提供电压的装置，开关S断开时，电源两端（即正负极之间）的电压不为零；故C错误；
D、因为B正确，所以D错误；
故选：B。
（多选）2．关于电压，下列说法中正确的是（ ）
A．电压是电路中形成电流的原因
B．只要电路两端有电压，电路中就一定有电流
C．电路中有电流时，电路两端就一定有电压
D．电源是提供电压的装置
【答案】ACD
【解答】解：AD、电源是为电路提供电压的装置，电压是电路中形成电流的原因，故AD正确；
B、电路两端有电压，并且电路是通路，电路中才能形成电流，故B错误；
C、电压是电路中形成电流的原因，电路中有电流时，电路两端就一定有电压，故C正确。
故选：ACD。
3．日常生活中，常见的电压：一节新干电池的电压是 1.5 V；对人体的安全电压是 不高于36 V；我国家庭电路的电压是 220 V。
【答案】1.5；不高于36；220。
【解答】解：一节新干电池的电压是1.5V；对人体的安全电压是不高于36V；我国家庭电路的电压是220V。
故答案为：1.5；不高于36；220。
二．电压表的使用（共11小题）
4．在如图所示的电路中，下列说法正确的是（ ）
A．闭合开关S，电压表测灯L1两端的电压
B．闭合开关S，电压表测电源两端的电压
C．断开开关S，电压表示数为电源两端的电压
D．断开开关S，电压表示数为零
【答案】C
【解答】解：AB、由图可知，闭合开关S后，电流只有一条路径，电路为串联，电压表并联在灯L2的两端，测量的是灯L2两端的电压，故AB错误；
CD、由图可知，断开开关S后，电压表与灯泡L1串联在电路中，所以电压表示数为电源两端的电压，故C正确、D错误。
故选：C。
5．如图所示电路中，闭合开关，两灯并联，各电表都能正常工作。下列判断正确的是（ ）
A．甲、乙、丙都是电流表
B．甲、乙、丙都是电压表
C．甲、丙是电压表，乙是电流表
D．甲、丙是电流表，乙是电压表
【答案】D
【解答】解：如果两灯并联，需将两灯泡“首首相接、尾尾相接”，因此甲、丙为电流表，乙为电压表，故D正确。
故选：D。
6．如图所示，有一个电路暗盒，盒内有一个电源和一个阻值很大的定值电阻，A、B、C为盒表面的三个接线柱。现有一个电压表，其正、负接线柱分别与红、蓝两线连接，并去试触暗盒中的三个接线柱，测试结果如表所示，则下列判断中正确的是（ ）
A．A、B间连接的是电阻，A、C间连接的是电源，A端接电源正极
B．A、B间连接的是电阻，A、C间连接的是电源，C端接电源正极
C．B、C间连接的是电阻，A、C间连接的是电源，A端接电源正极
D．A、C间连接的是电阻，B、C间连接的是电源，C端接电源正极
【答案】A
【解答】解：红线头接A接线柱、蓝线头接C接线柱，电压表指针偏转较大，说明AC之间只有电源，且A端靠近电池的正极；
红线头接A接线柱、蓝线头接B接线柱，电压表指针不偏转，说明AB之间无电源，接的应该是电阻；
红线头接B接线柱、蓝线头试触C接线柱，电压表指针偏转较小，说明BC之间有电源和电阻；
红线头接B接线柱、蓝线头试触A接线柱，电压表指针不偏转，说明AB之间无电源，接的应该是电阻；
综合以上分析，得电路图如图所示：
。
故选：A。
7．李明同学在一次用有0～3V和0～15V两个量程的电压表测电压时，电压表的“﹣”接线柱已接入电路，在用0～15V量程试触时，指针位置如图所示，则下一步的实验操作应该是（ ）
A．直接接入C接线柱，然后读数
B．断开开关，接入C接线柱；闭合开关后读数
C．直接接入b接线柱，然后读数
D．断开开关，接入b接线柱；闭合开关后读数
【答案】D
【解答】解：电压表的指针偏转较小，这里读书的误差较大，即应该选用小量程进行测量，所以用0﹣3V的量程，即操作是：断开开关，接入b接线柱；闭合开关后读数。
故选：D。
8．图示电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。则与电压表相连的两个接线柱可能是（ ）
A．a和bB．c和dC．a和fD．e和f
【答案】D
【解答】解：图示电路中各元件完好，电压表有示数说明电压表与电源的两端相连；电压表没有示数，说明电压表与电源的两端不相连，或电压表被短路；
A、将电压表接在a和b之间，开关闭合时，电压表测电阻两端的电压，电压表有示数；开关断开时，整个电路断路，电压表没有示数，故A不符合题意；
B、将电压表接在c和d之间，开关闭合时，电压表测变阻器两端的电压，电压表有示数；开关断开时，整个电路断路，电压表没有示数，故B不符合题意；
C、将电压表接在a和f之间，电压表直接与电源两端相连，开关断开或闭合时，电压表都有示数，故C不符合题意；
D、将电压表接在e和f之间，开关闭合时，电压表被短路，没有示数；开关断开时，电压表与电源两端相连，电压表有示数，故D符合题意。
故选：D。
9．如图所示是某电路的一部分，则电压表V1、V2分别测的是哪部分电路两端的电压（ ）
A．电压表V1测灯L1两端的电压，电压表V2测灯L3两端的电压
B．电压表V1测灯L2两端的电压，电压表V2测灯L1、L2两端的电压
C．电压表V1测灯L1、L2两端的电压，电压表V2测灯L2、L3两端的电压
D．电压表V1测灯L2、L3两端的电压，电压表V2测灯L1、L2两端的电压
【答案】C
【解答】解：由电路图知，去掉电压表，可知三个灯泡串联，V1测量的是L1、L2两端的电压，电压表V2测灯L2、L3两端的电压，故C正确。
故选：C。
10．如图所示是几位同学测量灯泡L2两端电压的电路图，其中正确的是（ ）
A．
B．
C．
D．
【答案】C
【解答】解：
A、电压表与L2并联，测量的是L2两端的电压，但电源用了两节干电池，电源电压为3V，所以L2接两端电压不会超过3V，应选0～3V量程线柱的连接，而图中选了0～15V量程，因此此图连接不正确；
B、电压表与L1并联，测量的是L1两端的电压，因此此图连接不正确；
C、电压表与L2并联，测量的是L2两端的电压，选用0～3V量程线柱的连接，此图连接正确；
D、电压表与L1、L2串联后的电路并联，测量的是L1、L2串联后的总电压，因此此图连接不正确。
故选：C。
11．周末，小马虎将一块铜片和锌片插入番茄中，制作了一个水果电池（如图甲所示），然后将它与一个LED灯接到一起，LED灯发光了！于是，他想用电压表测量这个水果电池的电压大小（如图乙所示），则该水果电池的 锌片 端为负极，小马虎读数时错把电压值读为4V，那么实际电压应为 0.8 V。
【答案】见试题解答内容
【解答】解：电压表的指针右偏，说明电流从电流表的正接线柱流入，负接线柱流出，则铜片为正极，锌片端为负极；
由图丙知，电压表的量程为0～3V，分度值为0.1V，示数为0.8V。
故答案为：锌片；0.8。
12．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示。再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接法 不正确 （填“正确”或“不正确”）。原因是 电压表的“+、﹣”接线柱接反了 。
【答案】见试题解答内容
【解答】解：用电压表测灯L1两端的电压，电压表使用正确，电流是从A点流入电压表；而只将电压表接A的一端改接C，则流入电压表的电流将是从B点流入，即电压表的正负接线柱就接反了，不符合电压表的正确用法。
故答案为：不正确；电压表的“+、﹣”接线柱接反了。
13．甲、乙、丙三位同学做“用电压表测电压”的分组实验中，闭合开关前，他们所用的电压表指针均在零刻度处。当闭合开关试触时，发现电压表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电压表的使用上分别存在什么问题，并写在下面的横线上。
（1）甲同学的问题： 电压表的正负接线柱接反了 ；
（2）乙同学的问题： 电压表所选量程太大 ；
（3）丙同学的问题： 电压表所选量程太小 。
【答案】见试题解答内容
【解答】解：（1）由图可知，指针反转，说明电流由负接线柱流入，即电压表的正负接线柱反接；
（2）由图可知，电压表指针偏角较小，说明所选量程过大；
（3）由图可知电压表指针偏角过大，超过了最大量程，故说明电压表所选的量程过小。
故答案为 （1）电压表的正负接线柱接反了；
（2）电压表所选量程太大；
（3）电压表所选量程太小。
14．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：铜片是盐水电池的 正 极，电池的电压为 0.6V 。锌片与电压表之间的导线中，自由电子定向移动的方向是 从锌片流向电压表的负接线柱 ；盐水中，正电荷不断地在铜片聚集，负电荷不断在锌片聚集，盐水中电流的方向是 从锌片流向铜片 。
【答案】见试题解答内容
【解答】解：
根据图示可知，因为铜片与电压表的正接线柱相连，因此铜片为盐水电池的正极；
电压表的量程为0～3V，分度值为0.1V，示数为0.6V；
电流的方向是从铜片流经电压表流向锌片，而自由电子定向移动方向与电流方向相反，所以锌片与电压表之间的导线中，自由电子的运动方向是从锌片流向电压表的负接线柱；
而盐水中（电源内部）的电流的方向是由负极到正极，所以盐水中电流的方向是从锌片流向铜片。
故答案为：正；0.6V；从锌片流向电压表的负接线柱；从锌片流向铜片。
三．电压表的读数（共3小题）
15．在实验室，小丽同学发现一个电压表有两个量程，大量程是0～
9V，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图（b）所示，则电压表的小量程为（ ）
A．0～0.6VB．0～1VC．0～2VD．0～3V
【答案】D
【解答】解：（1）甲图，电压表使用的0～9V量程，每一个大格代表3V，每一个小格代表0.3V，电压为1.5V。
（2）乙图，当电路中同一位置，接入电压表小量程时，电压值是不变的，指针所指的位置是1.5V，可以判断每一个大格代表1V，每一个小格代表0.1V，所以小量程是0～3V。
故选：D。
16．如图甲所示的实物图，闭合开关S，灯泡L1和L2是 并 联，如图乙所示，电压表测得L2的电压是 2.6 V。
【答案】见试题解答内容
【解答】解：
（1）由于电压表的内阻很大，所以，把电压表看作开路可知，两个电灯分别处于两条路径中，所以L1与L2是并联关系；
（2）由于电路并联，各支路两端的电压相同，则根据图乙可知，电压表的量程为0～3V，分度值为0.1V，示数为2.6V，即L2的电压也为2.6V。
故答案为：并联；2.6。
17．分别读出图甲、乙中的电压表的示数。图甲 0.6V ，图乙 8.5V 。
【答案】见试题解答内容
【解答】解：由图知，甲电压表选择的量程为0～3V，对应的分度值为0.1V，指针在“0”后面第六个小格处，所以电压表的示数为6×0.1V＝0.6V；
乙电压表选择的量程为0～15V，对应的分度值为0.5V，指针在“5”后面第七个小格处，所以电压表的示数为5V+7×0.5V＝8.5V。
故答案为：0.6V；8.5V。
四．电流表、电压表在判断电路故障中的应用（共2小题）
18．如图所示电路中，闭合电键后，发现灯泡L1、L2都不亮，用电压表进行电路故障检测，测试结果如右表所示，则可以判断电路中的故障是（ ）
A．L1短路B．L2短路C．L1断路D．L2断路
【答案】D
【解答】解：∵开关闭合两灯都不发光，
∴电路中有开路；
∵用电压表测量b、c两点间的电压，有示数，
∴b、c两点到电源正负极的连接是连通的；﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
∵用电压表测量a、b两点间的电压，无示数，
∴a、b两点到电源正负极之间有开路；﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
∵用电压表测量a、c两点间的电压，有示数，
∴a、c两点到电源正负极的连接是连通的；﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③
由①②③可知，灯L2断路。
故选：D。
19．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（ ）
A．R1短路B．R1断路C．R2短路D．R2断路
【答案】C
【解答】解：
A 如果灯R1发生了短路，电压表示数变为零。故A错误；
B 如果灯R1发生了断路，电流表示数变为零。故B错误；
C 如果R2出现短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表示数增大。故C正确；
D 如果R2出现断路，电流表示数变为零。故D错误。
故选：C。
五．物理量的单位及单位换算（共1小题）
20．在国际单位制中，电压的单位是（ ）
A．安培B．伏特C．瓦特D．焦耳
【答案】B
【解答】解：A、安培是电流的单位，不是电压的单位，故A错误；
B、伏特是电压的单位，故B正确；
C、瓦特是功率的单位，不是电压的单位，故C错误；
D、焦耳是能量的单位，不是电压的单位，故D错误。
故选：B。
六．电流的形成（共1小题）
21．学生在学习电流形成的知识时，在老师的引导下，联想到如图所示的水流形成的过程，以下有关说法中不正确的是（ ）
A．灯泡类似于水轮机
B．电源提供电压，抽水机提供水压
C．电压能推动电荷定向流动形成电流
D．灯泡工作时将电能全部转化为光能
【答案】D
【解答】解：
A．灯泡是利用电流来工作的，水轮机是利用水流来工作的，故A正确；
B．电源是提供电压的装置，抽水机把水抽到高处提供水压，故B正确；
C．电压类似水压，能推动电荷定向流动，形成电流，故C正确；
D．灯泡工作时，将消耗的电能转化为内能和光能，故D错误。
故选：D。
七．实物的电路连接（共1小题）
22．请在图中补画两根线，使电压表正确测量L1两端电压．注意连线不能交叉．
【答案】见试题解答内容
【解答】解：
电压表并联在用电器的两端，要使电压表测量L1两端电压，所以电压表应并联在L1两端；
由于电源电压为3V，所以电压表选择小量程即可；同时，电流从电压表的正接线柱流入，从负接线柱流出，如下图所示：
实验次数
实验过程
实验现象
1
红线头接A接线柱
蓝线头试触C接线柱
偏转较大
蓝线头试触B接线柱
不偏转
2
红线头接B接线柱
蓝线头试触C接线柱
偏转较小
蓝线头试触A接线柱
不偏转
测试点
a、c
a、b
b、c
电压表示数
有示数
无示数
有示数
