初中物理人教版（2024）九年级全册第3节 测量小灯泡的电功率优秀同步达标检测题
展开
这是一份初中物理人教版（2024）九年级全册第3节 测量小灯泡的电功率优秀同步达标检测题，文件包含人教版物理九年级下册183测量小灯泡的电功率练习原卷docx、人教版物理九年级下册183测量小灯泡的电功率练习解析卷docx等2份试卷配套教学资源，其中试卷共25页， 欢迎下载使用。

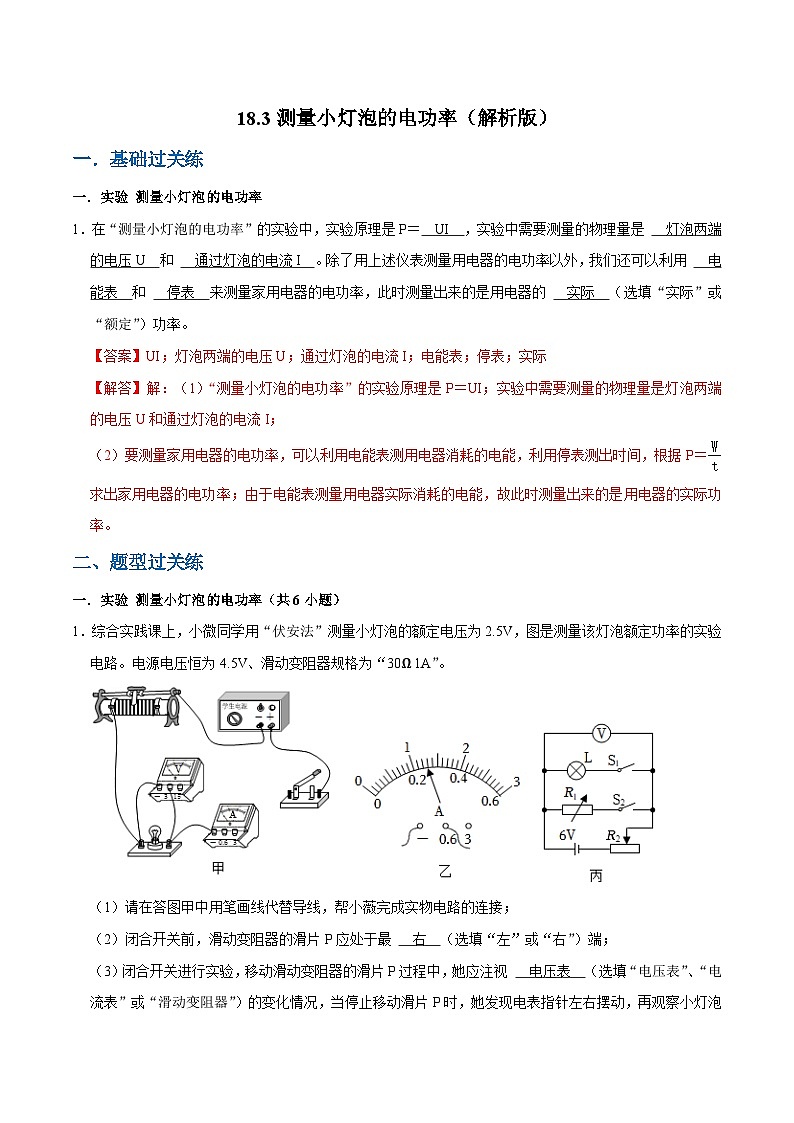

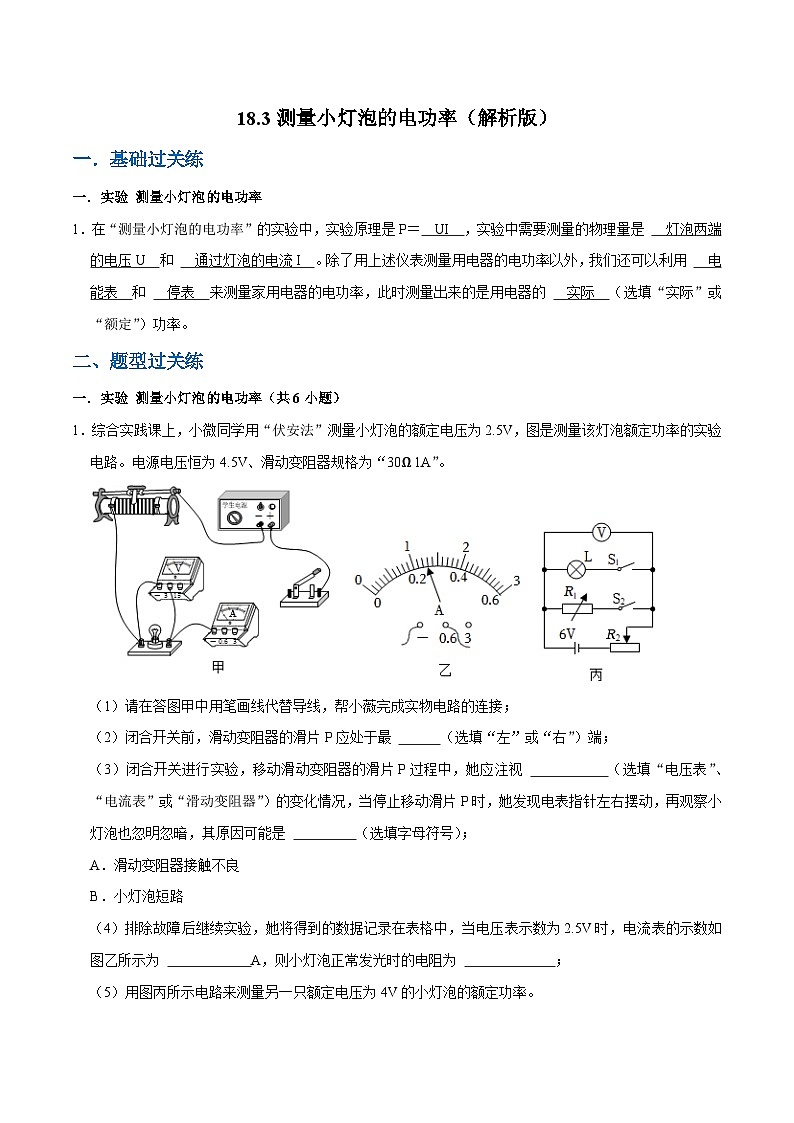

一．实验 测量小灯泡的电功率
1．在“测量小灯泡的电功率”的实验中，实验原理是P＝ UI ，实验中需要测量的物理量是 灯泡两端的电压U 和 通过灯泡的电流I 。除了用上述仪表测量用电器的电功率以外，我们还可以利用 电能表 和 停表 来测量家用电器的电功率，此时测量出来的是用电器的 实际 （选填“实际”或“额定”）功率。
二、题型过关练
一．实验 测量小灯泡的电功率（共6小题）
1．综合实践课上，小微同学用“伏安法”测量小灯泡的额定电压为2.5V，图是测量该灯泡额定功率的实验电路。电源电压恒为4.5V、滑动变阻器规格为“30Ω 1A”。
（1）请在答图甲中用笔画线代替导线，帮小薇完成实物电路的连接；
（2）闭合开关前，滑动变阻器的滑片P应处于最 （选填“左”或“右”）端；

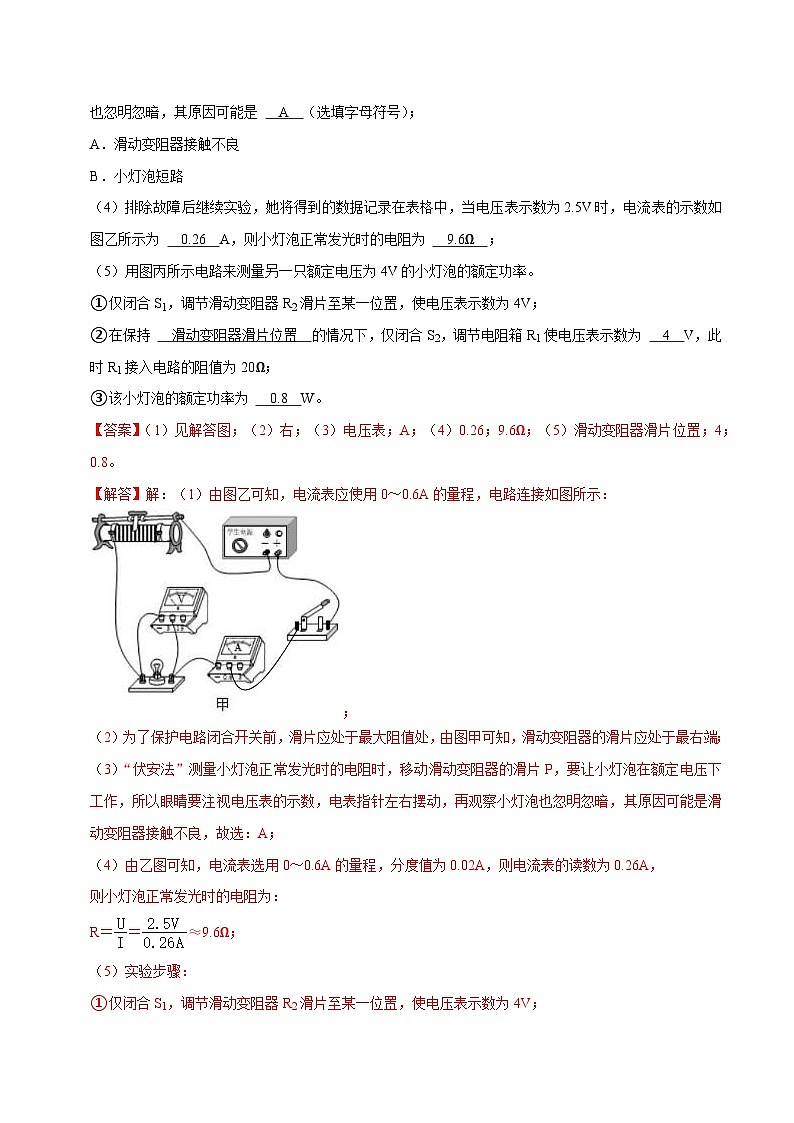

（3）闭合开关进行实验，移动滑动变阻器的滑片P过程中，她应注视 （选填“电压表”、“电流表”或“滑动变阻器”）的变化情况，当停止移动滑片P时，她发现电表指针左右摆动，再观察小灯泡也忽明忽暗，其原因可能是 （选填字母符号）；
A．滑动变阻器接触不良
B．小灯泡短路
（4）排除故障后继续实验，她将得到的数据记录在表格中，当电压表示数为2.5V时，电流表的示数如图乙所示为 A，则小灯泡正常发光时的电阻为 ；
（5）用图丙所示电路来测量另一只额定电压为4V的小灯泡的额定功率。
①仅闭合S1，调节滑动变阻器R2滑片至某一位置，使电压表示数为4V；

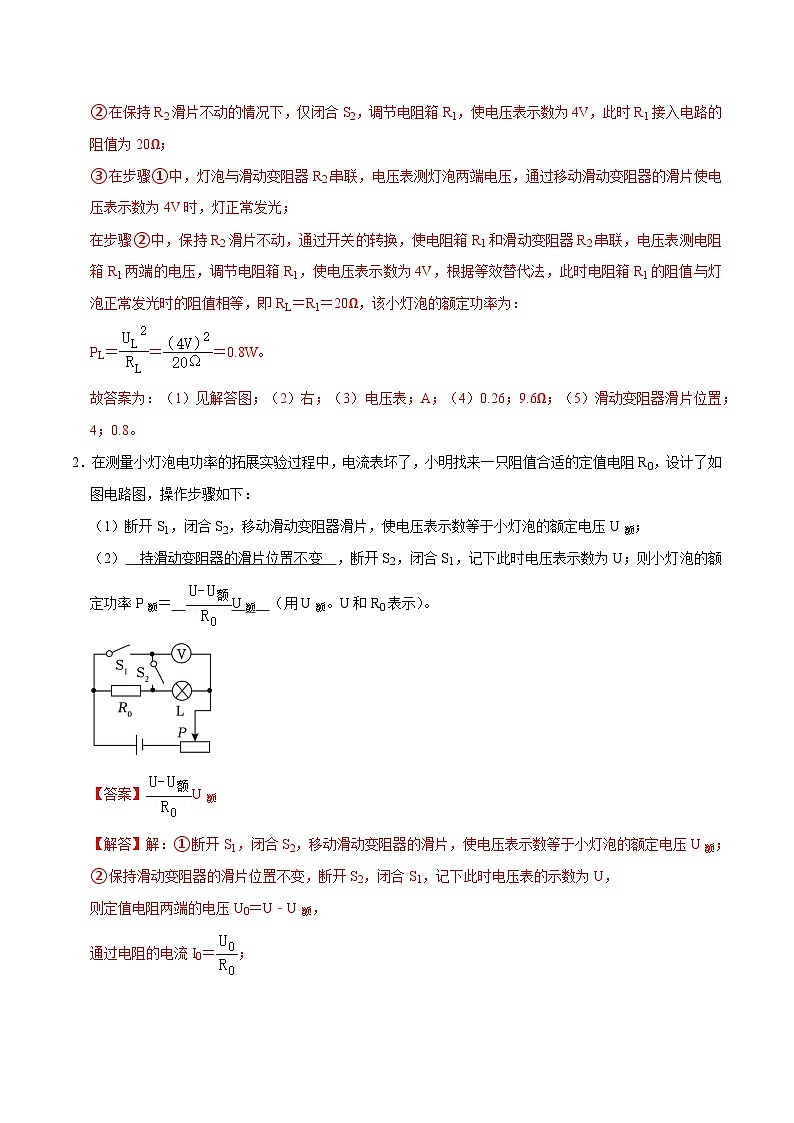

②在保持 的情况下，仅闭合S2，调节电阻箱R1使电压表示数为 V，此时R1接入电路的阻值为20Ω；
③该小灯泡的额定功率为 W。

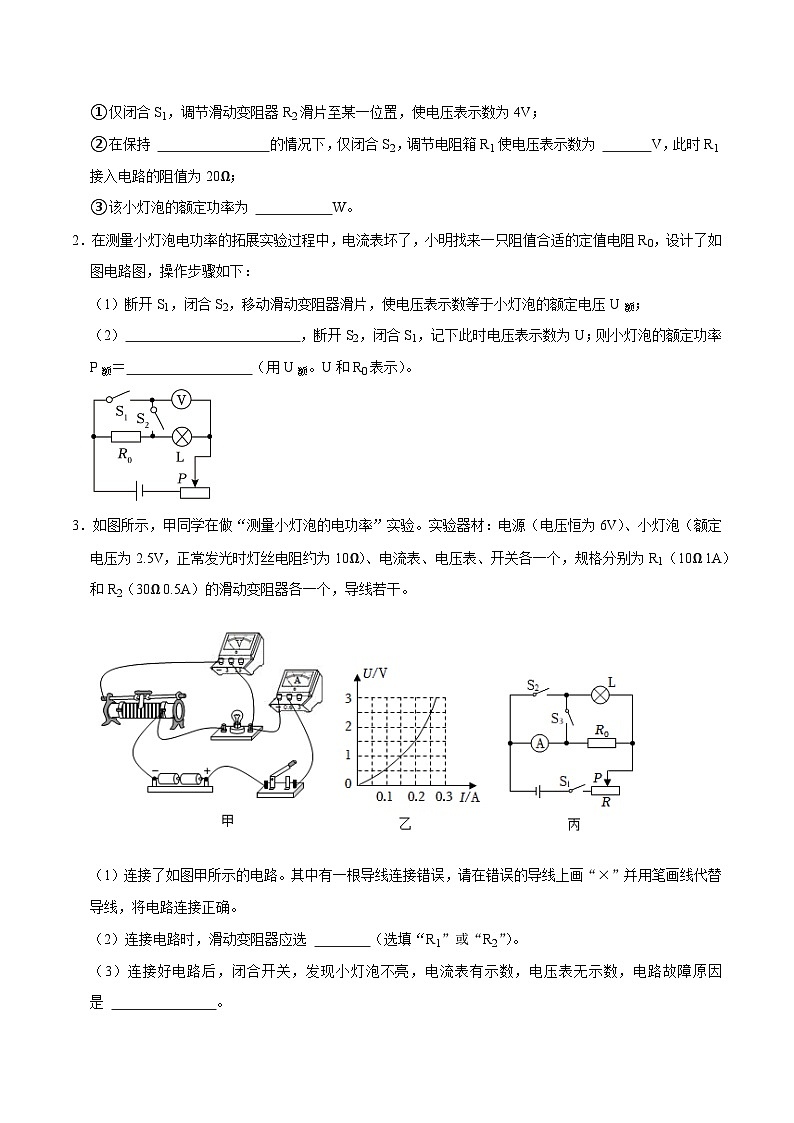

2．在测量小灯泡电功率的拓展实验过程中，电流表坏了，小明找来一只阻值合适的定值电阻R0，设计了如图电路图，操作步骤如下：
（1）断开S1，闭合S2，移动滑动变阻器滑片，使电压表示数等于小灯泡的额定电压U额；
（2） ，断开S2，闭合S1，记下此时电压表示数为U；则小灯泡的额定功率P额＝ （用U额。U和R0表示）。
3．如图所示，甲同学在做“测量小灯泡的电功率”实验。实验器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电流表、电压表、开关各一个，规格分别为R1（10Ω 1A）和R2（30Ω 0.5A）的滑动变阻器各一个，导线若干。
（1）连接了如图甲所示的电路。其中有一根导线连接错误，请在错误的导线上画“×”并用笔画线代替导线，将电路连接正确。
（2）连接电路时，滑动变阻器应选 （选填“R1”或“R2”）。
（3）连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，电路故障原因是 。

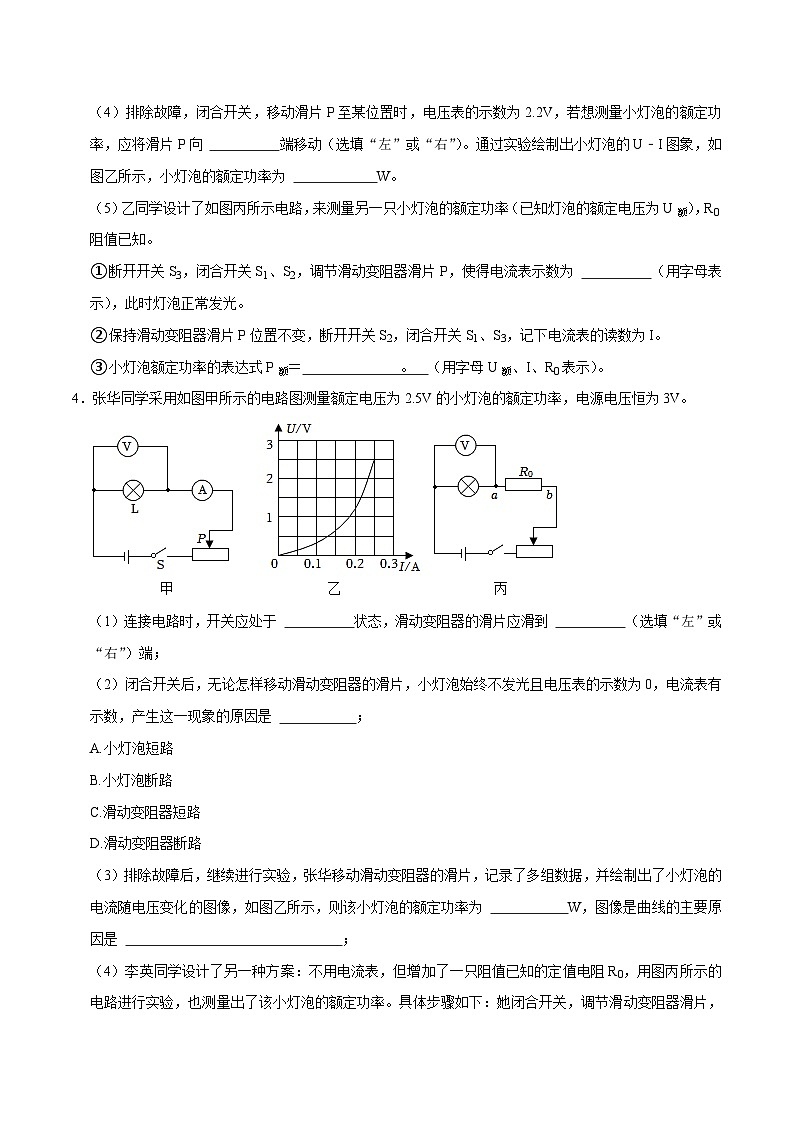

（4）排除故障，闭合开关，移动滑片P至某位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向 端移动（选填“左”或“右”）。通过实验绘制出小灯泡的U﹣I图象，如图乙所示，小灯泡的额定功率为 W。
（5）乙同学设计了如图丙所示电路，来测量另一只小灯泡的额定功率（已知灯泡的额定电压为U额），R0阻值已知。
①断开开关S3，闭合开关S1、S2，调节滑动变阻器滑片P，使得电流表示数为 （用字母表示），此时灯泡正常发光。
②保持滑动变阻器滑片P位置不变，断开开关S2，闭合开关S1、S3，记下电流表的读数为I。
③小灯泡额定功率的表达式P额＝ 。 （用字母U额、I、R0表示）。
4．张华同学采用如图甲所示的电路图测量额定电压为2.5V的小灯泡的额定功率，电源电压恒为3V。
（1）连接电路时，开关应处于 状态，滑动变阻器的滑片应滑到 （选填“左”或“右”）端；
（2）闭合开关后，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数为0，电流表有示数，产生这一现象的原因是 ；
A.小灯泡短路
B.小灯泡断路
C.滑动变阻器短路
D.滑动变阻器断路
（3）排除故障后，继续进行实验，张华移动滑动变阻器的滑片，记录了多组数据，并绘制出了小灯泡的电流随电压变化的图像，如图乙所示，则该小灯泡的额定功率为 W，图像是曲线的主要原因是 ；
（4）李英同学设计了另一种方案：不用电流表，但增加了一只阻值已知的定值电阻R0，用图丙所示的电路进行实验，也测量出了该小灯泡的额定功率。具体步骤如下：她闭合开关，调节滑动变阻器滑片，使电压表的示数为小灯泡的额定电压U额；然后保持 不变，将电压表接在“a”处的导线换接到“b”处，读出电压表示数U，利用此方法测量出小灯泡的额定功率表达式P＝ （用已知和所测量的物理量符号表示）。
5．如图电路中，电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R，在不改变电路连接的情况下，能测出小灯泡额定功率的是 。
6．某同学用如图所示实验电路图测量小灯泡L1、L2的功率。L1标有“2.5V”字样，L2标有“0.3A”字样，阻值都约为10Ω。电源电压恒为9V，电压表只有“0～3V”量程可以用，定值电阻R0＝10Ω。回答问题，完成实验。
（1）电流表量程应选 。（填序号）
A.0～60mA
B.0～300mA
C.0～0.6A
D.0～3A
（2）滑动变阻器规格应选 。（填序号）
A.10Ω 0.2A
B.10Ω 1A
C.100Ω 0.2A
D.100Ω 1A
（3）正确连接了实物电路，将L1接入电路。
（4）闭合开关S，调节滑动变阻器滑片，让电压表示数分别为1.0V、2.2V、2.5V、2.8V、3.0V，读出电流表示数，填在表中。根据表中数据，L1的额定功率P1＝ W。
（5）断开开关S，用L2替换L1，重复第（4）步测量操作，将测得的数据填入如表。
（6）该同学根据表中数据，计算L2的额定功率P2＝3.0V×0.30A＝0.90W，他立即意识到这个结果不是L2的额定功率。要测得L2的额定功率，还需要的测量操作是： 。
7．某同学用如图甲所示的电路测量小灯泡的电功率。实验中电源电压保持不变，小灯泡的额定电压是3.8V。
（1）图甲中有一根导线接错了，请你在这根导线上打“×”，并补画出正确的那根导线。
（2）正确连接电路后，小灯泡正常发光时电流表示数如图乙所示，则小灯泡正常发光时的电流是 A，小灯泡的额定功率是 W。
（3）测出小灯泡额定功率后，该同学接着移动滑动变阻器的滑片，当电流表的示数为0.32A时，电压表的示数不可能是 （填标号）。
8．为了准确、迅速地测出额定电压为2.5V的小灯泡的额定功率，至少要用 节干电池，
用 调节小灯泡两端的电压，电压表应和小灯泡 联。为提高测量的准确程度，电压表最好选 V的量程，闭合开关后调节 使电压表的示数为 ，若此时电流表的示数为0.2A，则小灯泡的额定功率为 W。
9．如图所示为学校实验室中某电能表的表盘。
（1）该电能表示数为 kW•h。
（2）小明利用该电能表和秒表检测一只标识为“220V 10W”节能灯的额定功率。他关闭其他用电器，将该节能灯接入220V的测量电路，设计了以下三种测量方案：
方案一：测量出电能表显示消耗1kW•h电能所用的时间t1；
方案二：测量出1min时间内电能表转盘转过的圈数n；
方案三：测量出电能表转盘转过1圈所用时间t2。
若使用方案二，小明计算额定功率的关系式应该为：P＝ （单位：W）。（用数字和n表示）
比较三种方案，最可行的是方案 。
10．测量小灯泡的电功率，通常采用“伏安法”，其测量依据为P＝UI，请你设计出该实验的电路图并连接如图所示的实物图。
11．某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（ ）
A．闭合开关前，滑片P应滑到B端
B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率了
D．实验还可得知，小灯泡的额定功率越大，小灯泡越亮
12．在“测量小灯泡的电功率”的实验中，已知灯泡额定电压，当手移动变阻器滑片时，眼睛应观察（ ）
A．电压表的示数B．变阻器滑片的位置
C．灯泡的发光情况D．电流表的示数
13．下列仪器组合中，能测出电功率的组合是（ ）
①电流表和停表；②电流表和电压表；③电能表和停表；④电能表和电压表。
A．①③B．②③C．①④D．②④
14．在“测量小灯泡的电功率”的实验中，滑动变阻器不能起到的作用是（ ）
A．保护电路
B．改变电路中的电流
C．改变被测小灯泡的额定功率
D．改变被测小灯泡两端的电压
15．“探究小灯泡的电功率”的实验电路如图甲所示，实验中选择“2.5V”规格的小灯泡，由三节新干电池组成的电源，实验中得到的U﹣I图像如图乙。下列说法正确的是（ ）
A．电压表应选择0～15V的量程
B．实验中应将各组小灯泡的电功率求平均值
C．调节滑片过程发现灯泡亮度变化，这是由灯泡的实际功率变化引起的
D．可用该电路图探究电流与电压的关系
16．在测量额定电压为2.5V的小灯泡的电功率时。小红所观察和记录的结果如表所示。分析实验记录，她得出了以下结论：
①小灯泡的额定功率为0.625W
②小灯泡的实际功率越大，亮度越亮
③小灯泡的电阻随两端的电压升高而增大
④小灯泡和阻值为2Ω的定值电阻串联接在电压为3V的电源两端时，能正常发光
其中正确的是（ ）
A．只有①B．只有①②C．只有①②③D．①②③④都正确
实验次数
1
2
3
4
5
电压U/V
1.0
2.2
2.5
2.8
3.0
电流/A
接入L1
0.10
0.22
0.25
0.28
0.30
接入L2
0.10
0.23
0.26
0.29
0.31
小灯泡两端的电压U/V
0.5
1.0
1.5
2
2.5
3
通过小灯泡的电流I/A
0.12
0.16
0.19
0.23
0.25
0.28
小灯泡的亮度
暗→亮
正常发光
过亮
一．实验 测量小灯泡的电功率
1．在“测量小灯泡的电功率”的实验中，实验原理是P＝ UI ，实验中需要测量的物理量是 灯泡两端的电压U 和 通过灯泡的电流I 。除了用上述仪表测量用电器的电功率以外，我们还可以利用 电能表 和 停表 来测量家用电器的电功率，此时测量出来的是用电器的 实际 （选填“实际”或“额定”）功率。
二、题型过关练
一．实验 测量小灯泡的电功率（共6小题）
1．综合实践课上，小微同学用“伏安法”测量小灯泡的额定电压为2.5V，图是测量该灯泡额定功率的实验电路。电源电压恒为4.5V、滑动变阻器规格为“30Ω 1A”。
（1）请在答图甲中用笔画线代替导线，帮小薇完成实物电路的连接；
（2）闭合开关前，滑动变阻器的滑片P应处于最 （选填“左”或“右”）端；
（3）闭合开关进行实验，移动滑动变阻器的滑片P过程中，她应注视 （选填“电压表”、“电流表”或“滑动变阻器”）的变化情况，当停止移动滑片P时，她发现电表指针左右摆动，再观察小灯泡也忽明忽暗，其原因可能是 （选填字母符号）；
A．滑动变阻器接触不良
B．小灯泡短路
（4）排除故障后继续实验，她将得到的数据记录在表格中，当电压表示数为2.5V时，电流表的示数如图乙所示为 A，则小灯泡正常发光时的电阻为 ；
（5）用图丙所示电路来测量另一只额定电压为4V的小灯泡的额定功率。
①仅闭合S1，调节滑动变阻器R2滑片至某一位置，使电压表示数为4V；
②在保持 的情况下，仅闭合S2，调节电阻箱R1使电压表示数为 V，此时R1接入电路的阻值为20Ω；
③该小灯泡的额定功率为 W。
2．在测量小灯泡电功率的拓展实验过程中，电流表坏了，小明找来一只阻值合适的定值电阻R0，设计了如图电路图，操作步骤如下：
（1）断开S1，闭合S2，移动滑动变阻器滑片，使电压表示数等于小灯泡的额定电压U额；
（2） ，断开S2，闭合S1，记下此时电压表示数为U；则小灯泡的额定功率P额＝ （用U额。U和R0表示）。
3．如图所示，甲同学在做“测量小灯泡的电功率”实验。实验器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电流表、电压表、开关各一个，规格分别为R1（10Ω 1A）和R2（30Ω 0.5A）的滑动变阻器各一个，导线若干。
（1）连接了如图甲所示的电路。其中有一根导线连接错误，请在错误的导线上画“×”并用笔画线代替导线，将电路连接正确。
（2）连接电路时，滑动变阻器应选 （选填“R1”或“R2”）。
（3）连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，电路故障原因是 。
（4）排除故障，闭合开关，移动滑片P至某位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向 端移动（选填“左”或“右”）。通过实验绘制出小灯泡的U﹣I图象，如图乙所示，小灯泡的额定功率为 W。
（5）乙同学设计了如图丙所示电路，来测量另一只小灯泡的额定功率（已知灯泡的额定电压为U额），R0阻值已知。
①断开开关S3，闭合开关S1、S2，调节滑动变阻器滑片P，使得电流表示数为 （用字母表示），此时灯泡正常发光。
②保持滑动变阻器滑片P位置不变，断开开关S2，闭合开关S1、S3，记下电流表的读数为I。
③小灯泡额定功率的表达式P额＝ 。 （用字母U额、I、R0表示）。
4．张华同学采用如图甲所示的电路图测量额定电压为2.5V的小灯泡的额定功率，电源电压恒为3V。
（1）连接电路时，开关应处于 状态，滑动变阻器的滑片应滑到 （选填“左”或“右”）端；
（2）闭合开关后，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数为0，电流表有示数，产生这一现象的原因是 ；
A.小灯泡短路
B.小灯泡断路
C.滑动变阻器短路
D.滑动变阻器断路
（3）排除故障后，继续进行实验，张华移动滑动变阻器的滑片，记录了多组数据，并绘制出了小灯泡的电流随电压变化的图像，如图乙所示，则该小灯泡的额定功率为 W，图像是曲线的主要原因是 ；
（4）李英同学设计了另一种方案：不用电流表，但增加了一只阻值已知的定值电阻R0，用图丙所示的电路进行实验，也测量出了该小灯泡的额定功率。具体步骤如下：她闭合开关，调节滑动变阻器滑片，使电压表的示数为小灯泡的额定电压U额；然后保持 不变，将电压表接在“a”处的导线换接到“b”处，读出电压表示数U，利用此方法测量出小灯泡的额定功率表达式P＝ （用已知和所测量的物理量符号表示）。
5．如图电路中，电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R，在不改变电路连接的情况下，能测出小灯泡额定功率的是 。
6．某同学用如图所示实验电路图测量小灯泡L1、L2的功率。L1标有“2.5V”字样，L2标有“0.3A”字样，阻值都约为10Ω。电源电压恒为9V，电压表只有“0～3V”量程可以用，定值电阻R0＝10Ω。回答问题，完成实验。
（1）电流表量程应选 。（填序号）
A.0～60mA
B.0～300mA
C.0～0.6A
D.0～3A
（2）滑动变阻器规格应选 。（填序号）
A.10Ω 0.2A
B.10Ω 1A
C.100Ω 0.2A
D.100Ω 1A
（3）正确连接了实物电路，将L1接入电路。
（4）闭合开关S，调节滑动变阻器滑片，让电压表示数分别为1.0V、2.2V、2.5V、2.8V、3.0V，读出电流表示数，填在表中。根据表中数据，L1的额定功率P1＝ W。
（5）断开开关S，用L2替换L1，重复第（4）步测量操作，将测得的数据填入如表。
（6）该同学根据表中数据，计算L2的额定功率P2＝3.0V×0.30A＝0.90W，他立即意识到这个结果不是L2的额定功率。要测得L2的额定功率，还需要的测量操作是： 。
7．某同学用如图甲所示的电路测量小灯泡的电功率。实验中电源电压保持不变，小灯泡的额定电压是3.8V。
（1）图甲中有一根导线接错了，请你在这根导线上打“×”，并补画出正确的那根导线。
（2）正确连接电路后，小灯泡正常发光时电流表示数如图乙所示，则小灯泡正常发光时的电流是 A，小灯泡的额定功率是 W。
（3）测出小灯泡额定功率后，该同学接着移动滑动变阻器的滑片，当电流表的示数为0.32A时，电压表的示数不可能是 （填标号）。
8．为了准确、迅速地测出额定电压为2.5V的小灯泡的额定功率，至少要用 节干电池，
用 调节小灯泡两端的电压，电压表应和小灯泡 联。为提高测量的准确程度，电压表最好选 V的量程，闭合开关后调节 使电压表的示数为 ，若此时电流表的示数为0.2A，则小灯泡的额定功率为 W。
9．如图所示为学校实验室中某电能表的表盘。
（1）该电能表示数为 kW•h。
（2）小明利用该电能表和秒表检测一只标识为“220V 10W”节能灯的额定功率。他关闭其他用电器，将该节能灯接入220V的测量电路，设计了以下三种测量方案：
方案一：测量出电能表显示消耗1kW•h电能所用的时间t1；
方案二：测量出1min时间内电能表转盘转过的圈数n；
方案三：测量出电能表转盘转过1圈所用时间t2。
若使用方案二，小明计算额定功率的关系式应该为：P＝ （单位：W）。（用数字和n表示）
比较三种方案，最可行的是方案 。
10．测量小灯泡的电功率，通常采用“伏安法”，其测量依据为P＝UI，请你设计出该实验的电路图并连接如图所示的实物图。
11．某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（ ）
A．闭合开关前，滑片P应滑到B端
B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率了
D．实验还可得知，小灯泡的额定功率越大，小灯泡越亮
12．在“测量小灯泡的电功率”的实验中，已知灯泡额定电压，当手移动变阻器滑片时，眼睛应观察（ ）
A．电压表的示数B．变阻器滑片的位置
C．灯泡的发光情况D．电流表的示数
13．下列仪器组合中，能测出电功率的组合是（ ）
①电流表和停表；②电流表和电压表；③电能表和停表；④电能表和电压表。
A．①③B．②③C．①④D．②④
14．在“测量小灯泡的电功率”的实验中，滑动变阻器不能起到的作用是（ ）
A．保护电路
B．改变电路中的电流
C．改变被测小灯泡的额定功率
D．改变被测小灯泡两端的电压
15．“探究小灯泡的电功率”的实验电路如图甲所示，实验中选择“2.5V”规格的小灯泡，由三节新干电池组成的电源，实验中得到的U﹣I图像如图乙。下列说法正确的是（ ）
A．电压表应选择0～15V的量程
B．实验中应将各组小灯泡的电功率求平均值
C．调节滑片过程发现灯泡亮度变化，这是由灯泡的实际功率变化引起的
D．可用该电路图探究电流与电压的关系
16．在测量额定电压为2.5V的小灯泡的电功率时。小红所观察和记录的结果如表所示。分析实验记录，她得出了以下结论：
①小灯泡的额定功率为0.625W
②小灯泡的实际功率越大，亮度越亮
③小灯泡的电阻随两端的电压升高而增大
④小灯泡和阻值为2Ω的定值电阻串联接在电压为3V的电源两端时，能正常发光
其中正确的是（ ）
A．只有①B．只有①②C．只有①②③D．①②③④都正确
实验次数
1
2
3
4
5
电压U/V
1.0
2.2
2.5
2.8
3.0
电流/A
接入L1
0.10
0.22
0.25
0.28
0.30
接入L2
0.10
0.23
0.26
0.29
0.31
小灯泡两端的电压U/V
0.5
1.0
1.5
2
2.5
3
通过小灯泡的电流I/A
0.12
0.16
0.19
0.23
0.25
0.28
小灯泡的亮度
暗→亮
正常发光
过亮
