初中物理第十九章 生活用电第3节 安全用电精品课件ppt

这是一份初中物理第十九章 生活用电第3节 安全用电精品课件ppt，共40页。PPT课件主要包含了教学目标，课堂引入，电压越高越危险，常见的一些电压值，常见的触电事故，思考一下，触电事故，低压触电，1双线触电，2单线触电等内容，欢迎下载使用。

电为我们的生活提供了极大的便利，但用电方法不正确也会带来很大的危害。因此，学会安全用电非常必要。你见过这些标志吗？

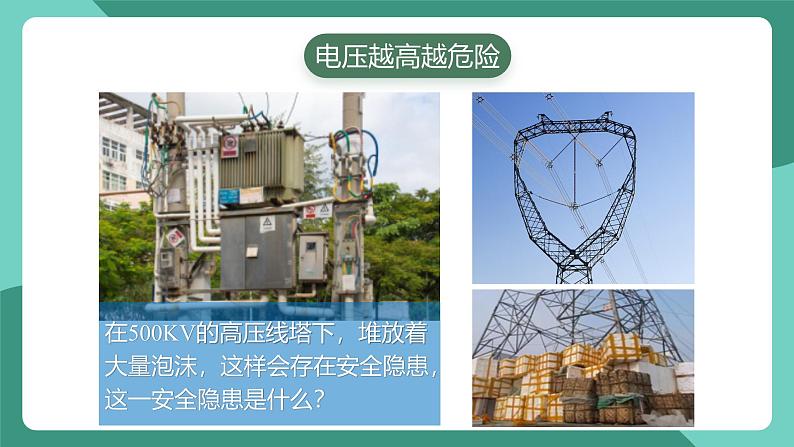

在500KV的高压线塔下，堆放着大量泡沫，这样会存在安全隐患，这一安全隐患是什么？

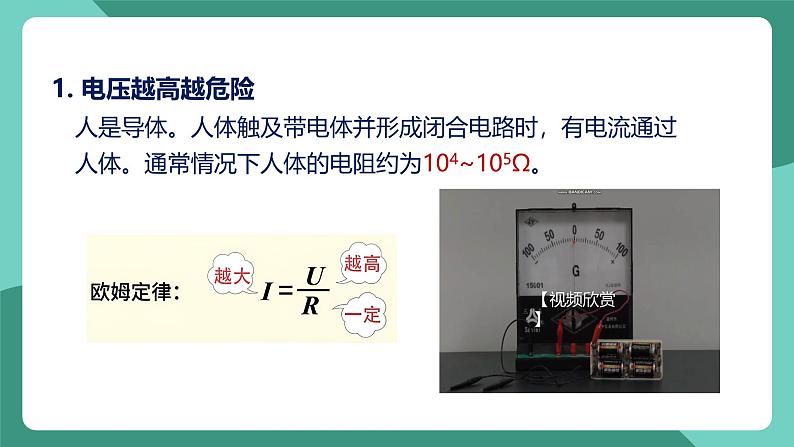

人是导体。人体触及带电体并形成闭合电路时，有电流通过人体。通常情况下人体的电阻约为104~105Ω。

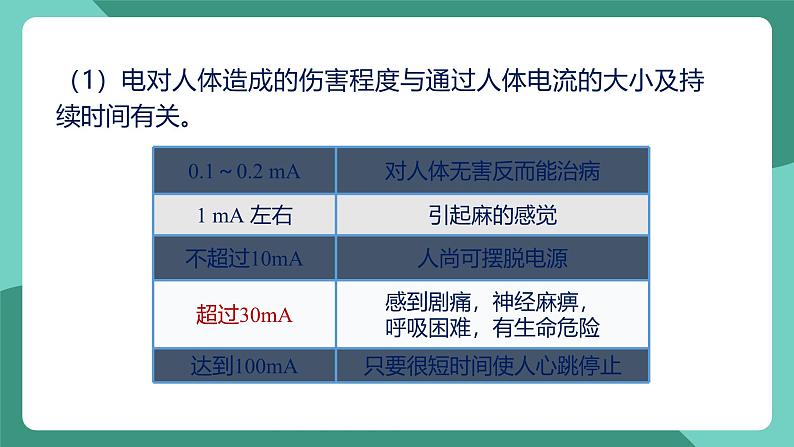

（1）电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。

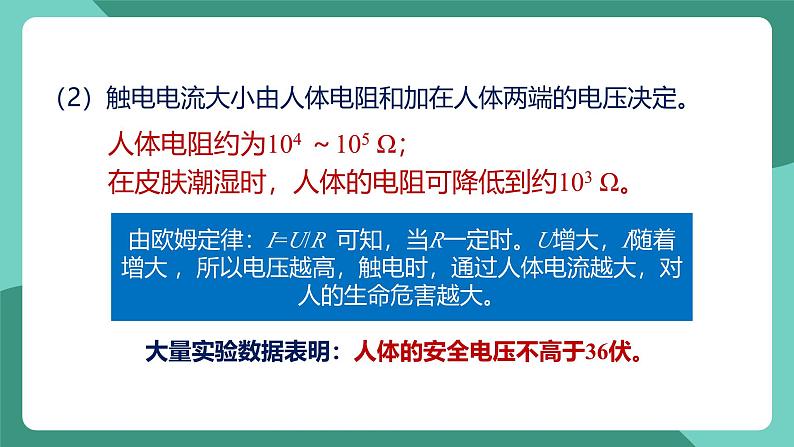

（2）触电电流大小由人体电阻和加在人体两端的电压决定。
人体电阻约为104 ～105 Ω；在皮肤潮湿时，人体的电阻可降低到约103 Ω。
由欧姆定律：I=U/R 可知，当R一定时。U增大，I随着增大 ，所以电压越高，触电时，通过人体电流越大，对人的生命危害越大。
大量实验数据表明：人体的安全电压不高于36伏。
家庭电路的电压为220V，当人体触电时，由欧姆定律可得，通过人体产生的电流（人体的电阻取104Ω）
家庭电路的电压值通常情况会超过安全电压
这个电流值远远超过安全电流10mA，是不安全的。
人体接触不同电流的作用特征
（1）家庭电路的电压 220 V（2）工厂动力电路的电压 380 V（3）高压输电线路的电压 10 kV～500 kV这些电压值远远超过安全电压36伏，都是不安全的。
（4）部分国家的电压和频率
为什么不能用湿手触摸电器？
当人体用湿手触摸电器时，人体电阻变小，通过人体电流很大；同时用电器潮湿后，很容易变成导体，产生漏电等现象，造成触电事故。
当人体成为闭合电路的一部分时，会有电流通过。如果电流达到一定的大小，就会发生触电事故。
当人的一只手接触火线，另一只手接触零线，人体、导线和电网中的供电设备就构成了闭合电路，电流会过人体，就会发生触电事故。
假如人的一只手接触火线，另一只手虽然没有接触零线，但是由于站在地上，导线、人体、大地和电网中的供电设备同样构成了闭合电路，电流同样会流过人体，发生触电事故。
（1）高压电弧触电
高压输电线路的电压高达几万伏甚至几十万伏，即使不接触也会有危险。高压带电体会在周围形成强大的电场，当人靠得很近时，容易产生电弧触电。
如果高压输电线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称做“跨步电压”。这时电流从一条腿流入，另一条腿流出，同样会发生触电事故。
（2）跨步电压触电
为什么高压线要架在高空？
高压电很危险。高压输电线路的电压高达几万伏甚至几十万伏，即使不直接接触，也能使人致死。
为什么小鸟站在高压输电线上不会触电？
小鸟只站在一根电线上，两爪间的距离较小，因此电压很小，所以不会触电。
发现触电现象后，应该如何进行救护呢？（1）首先切断电源；（2）用绝缘棒将电线挑开，使触电者脱离电源。在救护过程中，切不可用手去拉触电者，防止自己也触电。
1.家庭电路中防止触电措施
（1）家庭电路要装空气开关（或保险丝）、漏电保护器等保险装置；
（2）开关必须接在火线上；
（3）螺丝口灯泡，尾部接火线；
（4）有金属外壳的电器，外壳要接地。
开关必须要接在火线上。
带有金属外壳的用电器，一般外壳需要接地。
万一用电器的外壳和电源火线之间的绝缘层损坏，使外壳带电，电流就会流入大地，不致对人体造成伤害。
短路时，电阻R→0,电流 I 会很大，十分危险！
3. 安全用电原则 （1）不接触低压带电体，不靠近高压带电体；（2）更换灯泡、搬动电器前应断开电源开关;（3）不弄湿用电器，不损坏绝缘层；（4）保险装置、插座、导线、家用电器等达到使用 寿命应及时更换。
你知道为什么不能用湿手触摸电器吗？
雷电是大气中一种剧烈的放电现象
放电时电流可达几万安甚至十几万安，产生很强的光和声。强大的电流如果通过人体，会导致人立即死亡，如果通过树木、建筑物等，会使它们受到严重的破坏。所以高大的建筑物等要装有避雷装置，确保安全。
(1) 高大建筑物的顶部都有针状的金属物,通过很粗的金属线与大地相连，可以防雷，叫做避雷针。
利用针状金属物的尖端放电，将云层所带的电导入大地，避免因雷雷电引发事故。
高压输电铁塔上的防雷导线
1.不要靠近金属栏杆，各种电器应暂停使用。2.迅速走进屋内，或汽车内。3.不要手持金属杆，金属饰物包括手表也要抛离。4.在高山上，应该找没有积水的凹坑处双脚并拢蹲下。
1．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（　　）
A．甲、乙都会触电B．甲、丙都会触电C．乙、丁都会触电D．丙、丁都会触电
2．详解下列几幅图片。
（1）图甲中，触电的原因是__________________________________。（2）图乙中，触电的原因是_____________________________________。（3）图丙中，触电的原因是人体靠近_____带电体，产生电弧，与大地 连通形成通路，造成触电。
两手分别接触火线和零线，有电流流过人体
人站在地上接触火线，有电流通过人体流向大地
（4）图丁中，触电的原因是人体靠近高压带电体，产生_______电压，人体两脚连通形成通路，造成触电。（5）根据四幅图，可知常见触电的实质是人体直接或间接与_______连通，并通过_______或_______形成通路。总结出防止触电的措施是避免接触______________或靠近高压线。
①电对人体的伤害程度： 与通过人体的电流和持续时间有关.②常见电压：家庭电路220V；动力电路380V； 人体的安全电压不高于36V.①低压触电：单线触电；双线触电.②高压触电：高压电弧触电；跨步电压触电.切断电源；用绝缘体将触电者与电源分开.①不接触低压带电体，不靠近高压带电体；②更换灯泡、搬动电器前应断开电源开关；③不弄湿用电器，不损坏绝缘层；④保险装置、插座、导线、家用电器等 达到使用寿命应及时更换.避雷针和雷电灾害及预防.
