2022年高中物理物理串并联电路练习新人教版选修3

这是一份2022年高中物理物理串并联电路练习新人教版选修3，共3页。试卷主要包含了引导学生分析左图中调，三个电阻如图3-13连接等内容，欢迎下载使用。
V
U
A
B
R
P

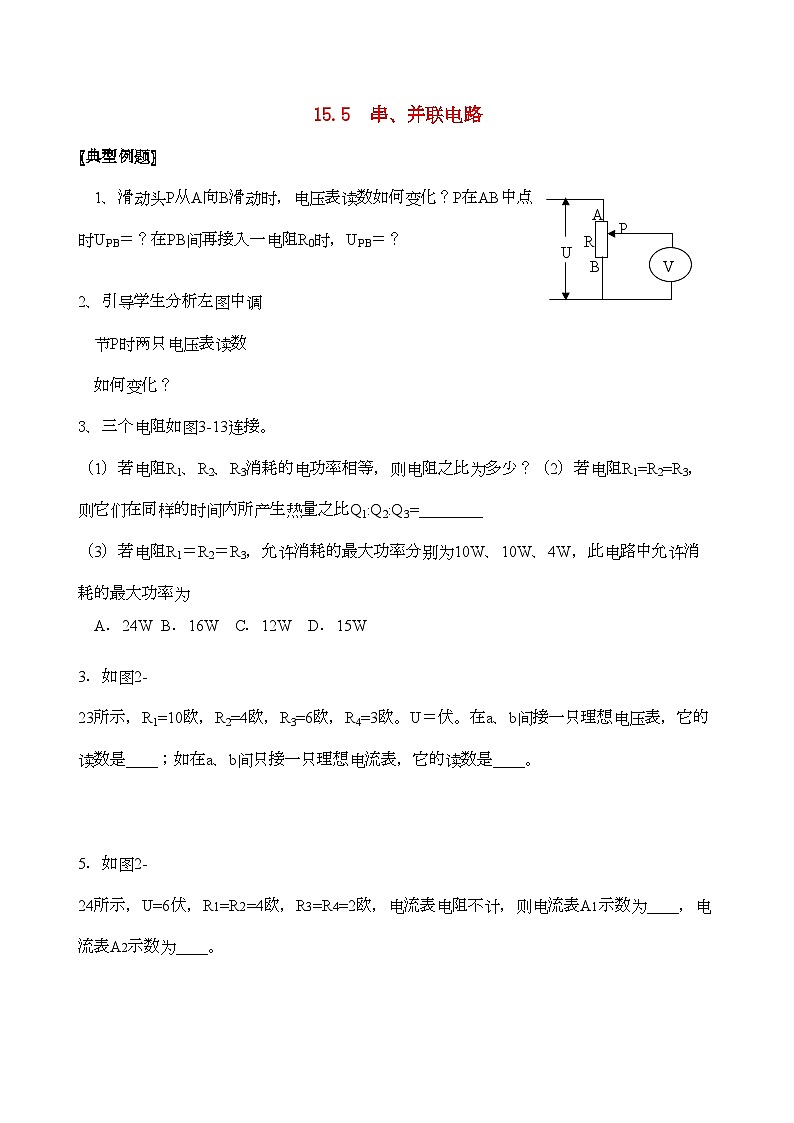

1、滑动头P从A向B滑动时，电压表读数如何变化？P在AB中点时UPB＝？在PB间再接入一电阻R0时，UPB＝？
2、引导学生分析左图中调
节P时两只电压表读数
如何变化？
3、三个电阻如图3-13连接。
（1）若电阻R1、R2、R3消耗的电功率相等，则电阻之比为多少？（2）若电阻R1=R2=R3，则它们在同样的时间内所产生热量之比Q1:Q2:Q3=________
（3）若电阻R1＝R2＝R3，允许消耗的最大功率分别为10W、10W、4W，此电路中允许消耗的最大功率为
A．24W B．16W C．12W D．15W
3．如图2-23所示，R1=10欧，R2=4欧，R3=6欧，R4=3欧。U＝伏。在a、b间接一只理想电压表，它的读数是____；如在a、b间只接一只理想电流表，它的读数是____。
5．如图2-24所示，U=6伏，R1=R2=4欧，R3=R4=2欧，电流表电阻不计，则电流表A1示数为____，电流表A2示数为____。
〖课后达标检测〗
1．在如图所示的电路中，A、B的电压保持一定，UAB＝6V，电阻R1＝R2＝4Ω，R3＝2Ω，那么[ ]
A、天关S断开时，R3两端电压是3V
B、开关S接通时，R3通过的电流量是
C、开关S断开时，R1[D、开关S接通时，R1两端电压是4V
2．如图所示，电路中的电阻R均为10Ω，当Rx取何值时安培表中流过的电流为? [ ]
A．5W B．10W C．20W D．30W
3．如图所示，滑动变阻器R0的总阻值是定值电阻R的两倍，要使定值电阻R两端的电压是电源电压的一半，则滑动触头应在 [ ]
A．R0的中点处 B．R0的中点偏上处
C．R0的中点偏下处 D．无论调到什么位置均不能满足要求
4．A、B、C、D四个电阻并联，每个电阻的I-U图如图所示，则消耗功率最大的是： [ ]
A、a B、b C、c D、d
5.三个相同的电阻，额定功率均为10W，那么这个电路消耗的功率不允许超过∶ [ ]
A、10W B、15W C、20W D、30W
6．如图，是两个金属导体的I-U图象，下列说法正确的是[ ]
A、将两导体串联，Q分得的电压较高
B、将两导体串联，通过Q的电流较大
C、将两导体并联，Q获得的功率较大
D、将两导体并联，Q分昨的电压较高
7．如图所示是两个不同的电阻的I-U图，则1、2所表示的电阻及两电阻串联或并联后的电流-电压图线所在区域分别是[ ]
A、1表示电阻大的图线，并联后在区域Ⅲ
B、1表示电阻小的图线，串联后在区域Ⅱ
C、2表示电阻小的图线，并联后在区域Ⅰ
D、2表示电阻大的图线，串联后在区域Ⅲ
8．由两个电阻器组成的串联电路，两端的电压是100V，其中一个电阻器的电阻是80Ω，两端电压是40V，则另一个电阻器的电阻为 ． 9．电路里有四个阻值分别是20Ω、40Ω、50Ω、200Ω的电阻并联着，则电路的总电阻为 。、
10．R1、R2两个电阻并联，其中R1为200Ω，通过R1的电流I1为，通过整个并联电路的电流I为，求R2和通过R2的电流I2．
11．用阻值分别是10kΩ、20kΩ、80kΩ的三只电阻，怎样连接可以得到26kΩ的电阻？
