2025年高考物理一轮复习：专题强化11 电磁感应中的图像和电路问题（课件+导学案）
展开
这是一份2025年高考物理一轮复习：专题强化11 电磁感应中的图像和电路问题（课件+导学案），文件包含2025届高中物理一轮复习课件专题强化十一电磁感应中的图像和电路问题pptx、2025届高中物理一轮复习导学案专题强化十一电磁感应中的图像和电路问题docx等2份课件配套教学资源，其中PPT共25页， 欢迎下载使用。

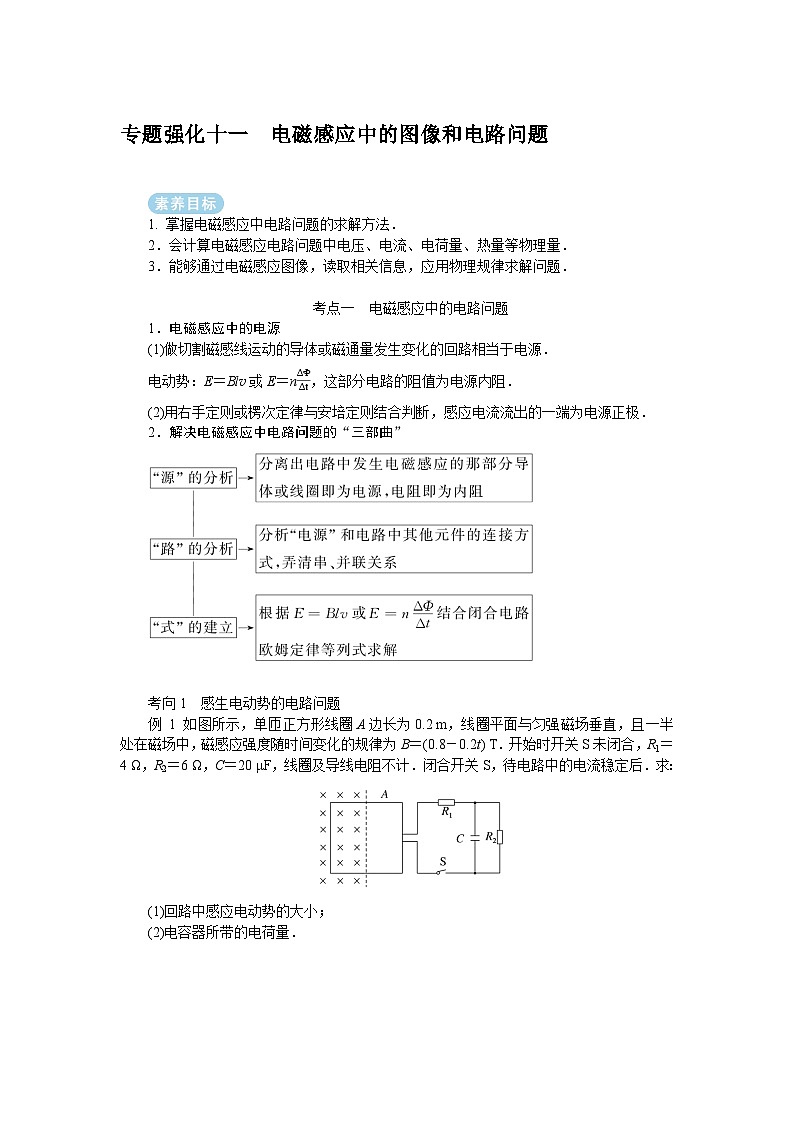

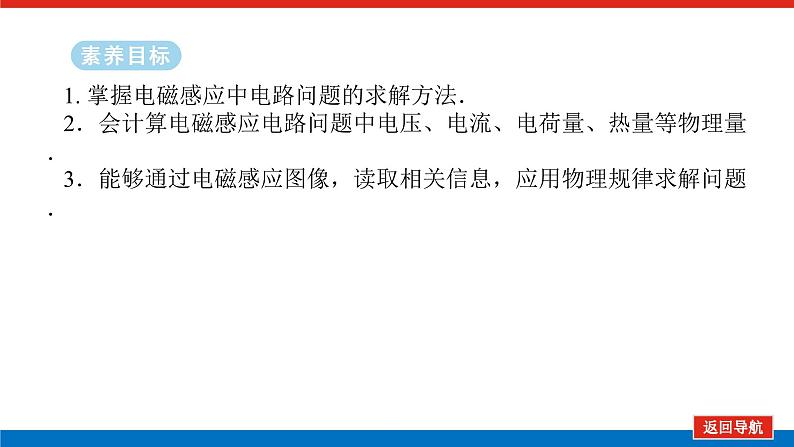

1. 掌握电磁感应中电路问题的求解方法．2．会计算电磁感应电路问题中电压、电流、电荷量、热量等物理量．3．能够通过电磁感应图像，读取相关信息，应用物理规律求解问题．

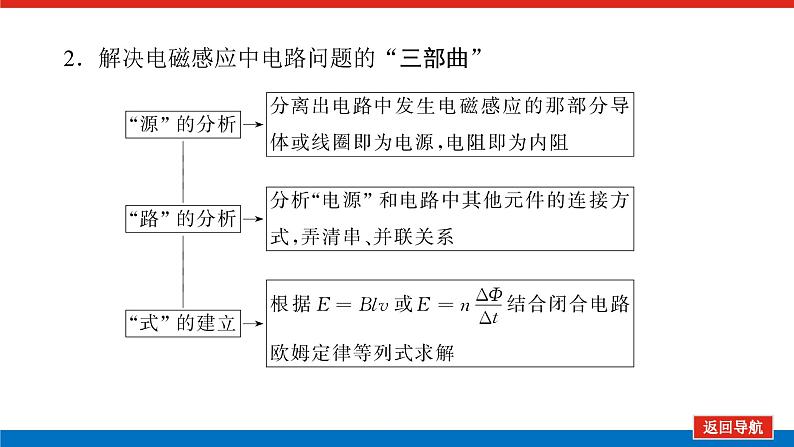

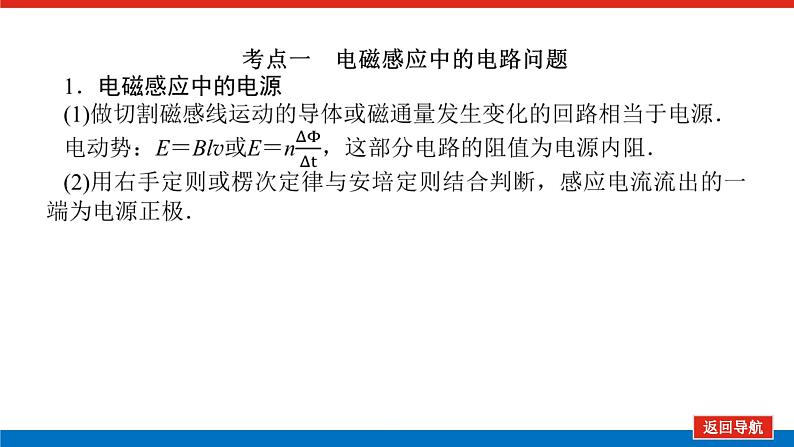

2．解决电磁感应中电路问题的“三部曲”

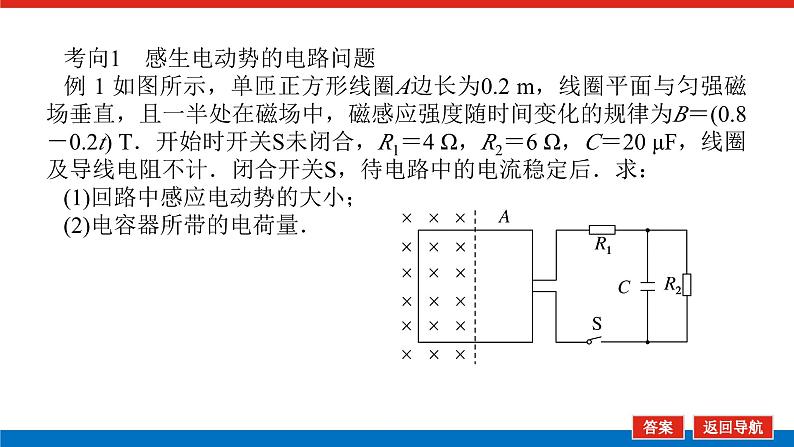

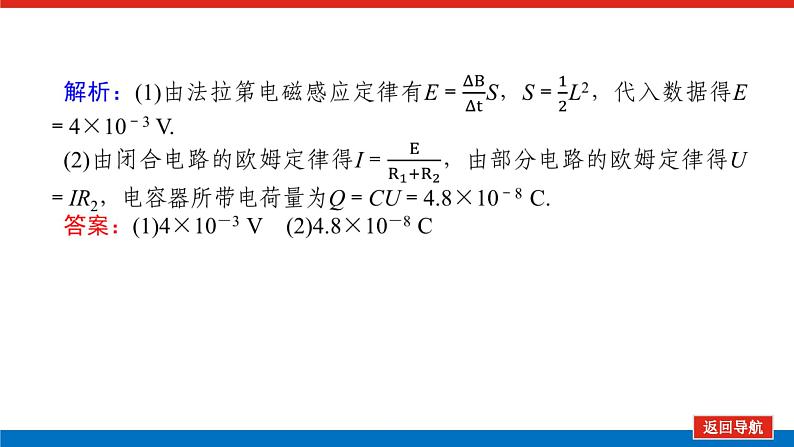

考向1 感生电动势的电路问题例 1 如图所示，单匝正方形线圈A边长为0.2 m，线圈平面与匀强磁场垂直，且一半处在磁场中，磁感应强度随时间变化的规律为B＝(0.8－0.2t) T．开始时开关S未闭合，R1＝4 Ω，R2＝6 Ω，C＝20 μF，线圈及导线电阻不计．闭合开关S，待电路中的电流稳定后．求： (1)回路中感应电动势的大小；(2)电容器所带的电荷量．

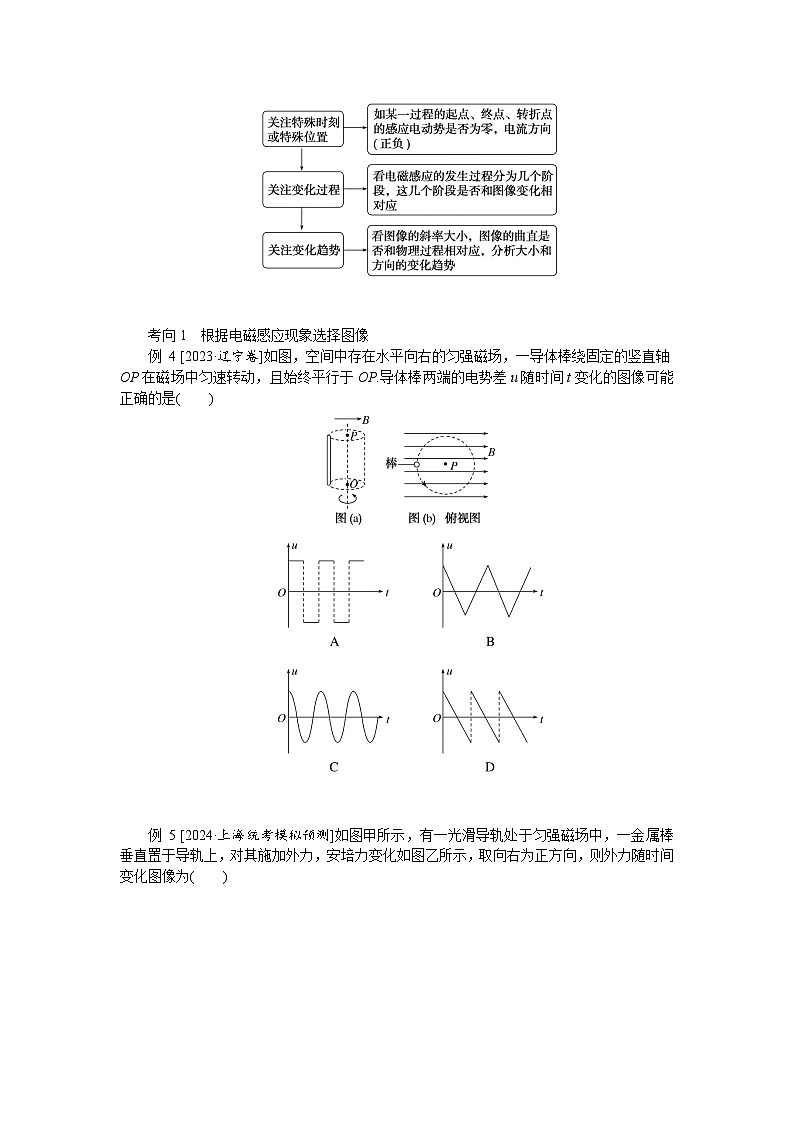

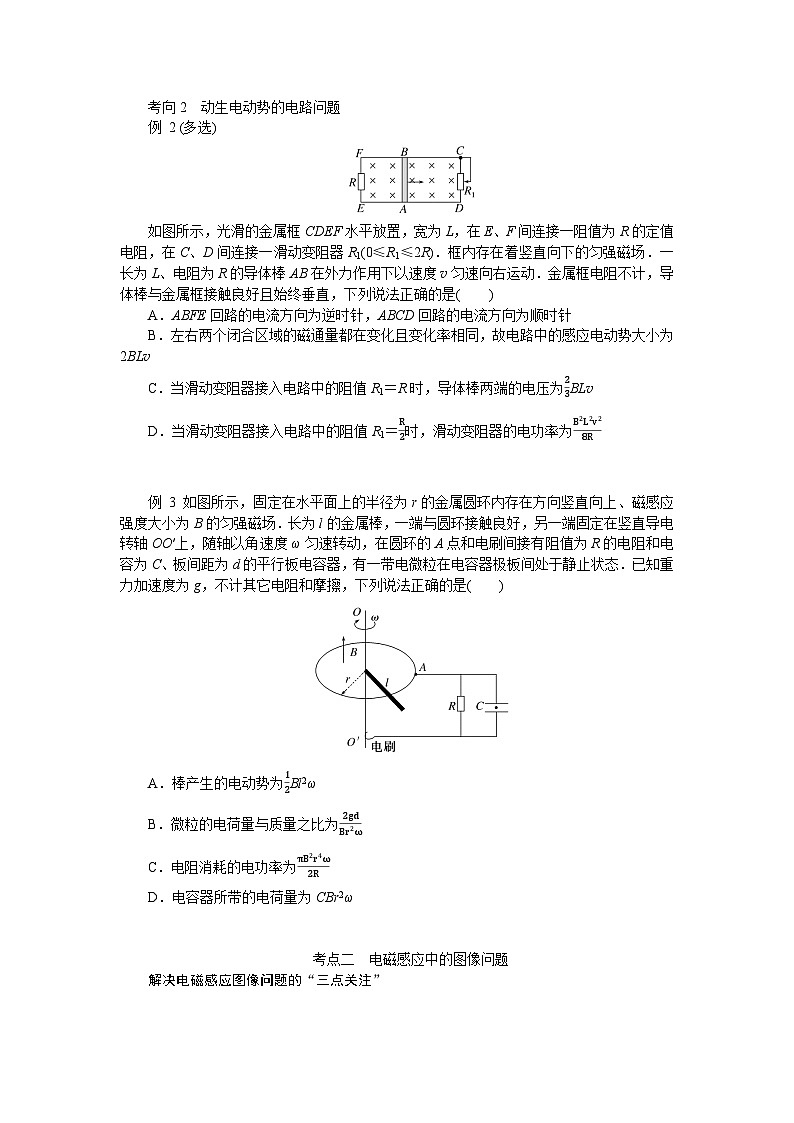

考点二 电磁感应中的图像问题解决电磁感应图像问题的“三点关注”
考向1 根据电磁感应现象选择图像例 4 [2023·辽宁卷]如图，空间中存在水平向右的匀强磁场，一导体棒绕固定的竖直轴OP在磁场中匀速转动，且始终平行于OP.导体棒两端的电势差u随时间t变化的图像可能正确的是( )
解析：如图所示设导体棒匀速转动的速度为v，导体棒从M到N过程，棒转过的角度为θ，则导体棒垂直磁感线方向的分速度为v⊥＝v cs θ根据右手定则可知，u＝BLv⊥，可知导体棒两端的电势差u随时间t变化的图像为余弦图像．故选C.
例 5 [2024·上海统考模拟预测]如图甲所示，有一光滑导轨处于匀强磁场中，一金属棒垂直置于导轨上，对其施加外力，安培力变化如图乙所示，取向右为正方向，则外力随时间变化图像为( )
考向2 根据图像分析判断电磁感应的过程例 6 [2024·湖南校联考模拟预测]如图甲所示，PQNM是倾角θ＝37°、表面粗糙的绝缘斜面，abcd是匝数n＝20、质量m＝1 kg、总电阻R＝2 Ω、边长L＝1 m的正方形金属线框．线框与斜面间的动摩擦因数μ＝0.8，在OO′NM的区域加上垂直斜面向上的匀强磁场，使线框的一半处于磁场中，磁场的磁感应强度B随时间t变化的图像如图乙所示．g取10 m/s2，sin 37°＝0.6，cs 37°＝0.8.下列说法正确的是( )A．0～6 s内，线框中的感应电流大小为1 AB．0～6 s内，线框产生的焦耳热为6 JC．t＝6 s时，线框受到的安培力大小为8 ND．t＝10 s时，线框即将开始运动
求：(1)t＝0时线框所受的安培力F；(2)t＝1.2τ时穿过线框的磁通量Φ；(3)2τ～3τ时间内，线框中产生的热量Q.
思维提升电磁感应中图像问题的分析技巧(1)对于图像选择问题常用排除法：先看方向再看大小及特殊点．(2)对于图像的描绘：先定性或定量表示出所研究问题的函数关系，注意横、纵坐标表达的物理量及各物理量的单位，画出对应物理图像(常有分段法、数学法)．(3)对图像的理解：看清横、纵坐标表示的量，理解图像的物理意义．
1. 掌握电磁感应中电路问题的求解方法．2．会计算电磁感应电路问题中电压、电流、电荷量、热量等物理量．3．能够通过电磁感应图像，读取相关信息，应用物理规律求解问题．
2．解决电磁感应中电路问题的“三部曲”
考向1 感生电动势的电路问题例 1 如图所示，单匝正方形线圈A边长为0.2 m，线圈平面与匀强磁场垂直，且一半处在磁场中，磁感应强度随时间变化的规律为B＝(0.8－0.2t) T．开始时开关S未闭合，R1＝4 Ω，R2＝6 Ω，C＝20 μF，线圈及导线电阻不计．闭合开关S，待电路中的电流稳定后．求： (1)回路中感应电动势的大小；(2)电容器所带的电荷量．
考点二 电磁感应中的图像问题解决电磁感应图像问题的“三点关注”
考向1 根据电磁感应现象选择图像例 4 [2023·辽宁卷]如图，空间中存在水平向右的匀强磁场，一导体棒绕固定的竖直轴OP在磁场中匀速转动，且始终平行于OP.导体棒两端的电势差u随时间t变化的图像可能正确的是( )
解析：如图所示设导体棒匀速转动的速度为v，导体棒从M到N过程，棒转过的角度为θ，则导体棒垂直磁感线方向的分速度为v⊥＝v cs θ根据右手定则可知，u＝BLv⊥，可知导体棒两端的电势差u随时间t变化的图像为余弦图像．故选C.
例 5 [2024·上海统考模拟预测]如图甲所示，有一光滑导轨处于匀强磁场中，一金属棒垂直置于导轨上，对其施加外力，安培力变化如图乙所示，取向右为正方向，则外力随时间变化图像为( )
考向2 根据图像分析判断电磁感应的过程例 6 [2024·湖南校联考模拟预测]如图甲所示，PQNM是倾角θ＝37°、表面粗糙的绝缘斜面，abcd是匝数n＝20、质量m＝1 kg、总电阻R＝2 Ω、边长L＝1 m的正方形金属线框．线框与斜面间的动摩擦因数μ＝0.8，在OO′NM的区域加上垂直斜面向上的匀强磁场，使线框的一半处于磁场中，磁场的磁感应强度B随时间t变化的图像如图乙所示．g取10 m/s2，sin 37°＝0.6，cs 37°＝0.8.下列说法正确的是( )A．0～6 s内，线框中的感应电流大小为1 AB．0～6 s内，线框产生的焦耳热为6 JC．t＝6 s时，线框受到的安培力大小为8 ND．t＝10 s时，线框即将开始运动
求：(1)t＝0时线框所受的安培力F；(2)t＝1.2τ时穿过线框的磁通量Φ；(3)2τ～3τ时间内，线框中产生的热量Q.
思维提升电磁感应中图像问题的分析技巧(1)对于图像选择问题常用排除法：先看方向再看大小及特殊点．(2)对于图像的描绘：先定性或定量表示出所研究问题的函数关系，注意横、纵坐标表达的物理量及各物理量的单位，画出对应物理图像(常有分段法、数学法)．(3)对图像的理解：看清横、纵坐标表示的量，理解图像的物理意义．
