山东省滨州市阳信县2024-2025学年九年级上学期11月期中物理试题

这是一份山东省滨州市阳信县2024-2025学年九年级上学期11月期中物理试题，文件包含九年级物理试题pdf、20242025学年度第一学期阶段性学习力调研九年级物理参考答案docx等2份试卷配套教学资源，其中试卷共11页， 欢迎下载使用。

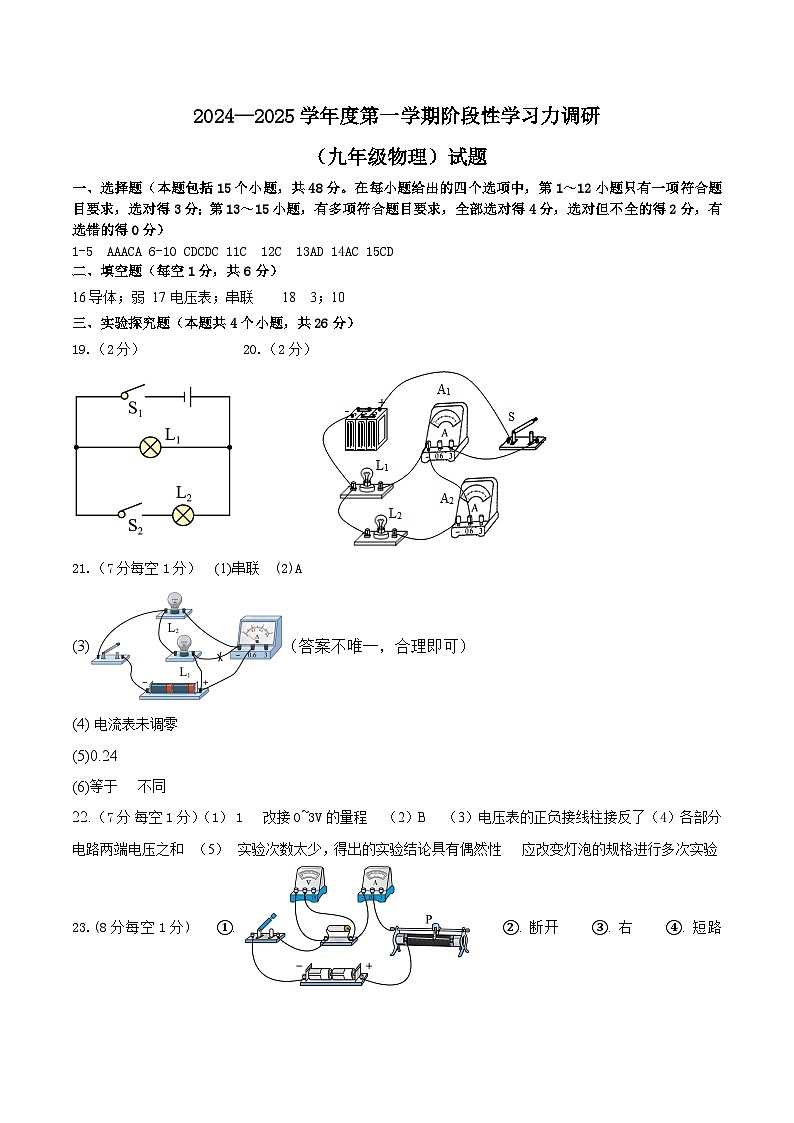

一、选择题（本题包括15个小题，共48分。在每小题给出的四个选项中，第1～12小题只有一项符合题目要求，选对得3分；第13～15小题，有多项符合题目要求，全部选对得4分，选对但不全的得2分，有选错的得0分）
1-5 AAACA 6-10 CDCDC 11C 12C 13AD 14AC 15CD
二、填空题（每空1分，共6分）
16导体；弱 17电压表；串联 18 3；10
三、实验探究题（本题共4个小题，共26分）
19.（2分） 20.（2分）

21.（7分每空1分） (1)串联 (2)A
(3)（答案不唯一，合理即可）
(4) 电流表未调零
(5)0.24
(6)等于 不同
（7分 每空1分）（1） 1 改接0~3V的量程 （2）B （3）电压表的正负接线柱接反了（4）各部分电路两端电压之和 （5） 实验次数太少，得出的实验结论具有偶然性 应改变灯泡的规格进行多次实验
23.(8分每空1分) ①. ②. 断开 ③. 右 ④. 短路 ⑤. 0.24 ⑥. 4 ⑦. 正比 ⑧.
四、综合应用题（本题共2个小题，共20分。解答时应写出必要的文字说明、公式和演算步骤，只写出最后答案的不能得分。有数值计算的题目，答案中必须明确写出数值和单位。）
24．解：（1）当闭合S1，断开S3时，R1与R2串联接入电路，此时电压表测的是电阻R1两端的电压，电流表测的是通过电阻R1的电流，分
由I=U/R得
；分
(2)若将S1、S2都闭合，R1与R2并联接入电路，将滑动变阻器的阻值调到零时，电压表的示数是6V，此时电压表示数等于电源电压，分
在闭合S1，断开S2时，滑动变阻器与定值电阻R1是串联的，所以滑动变阻器的电压为
，
由I=U/R得
；分
(3)S1、S2都闭合，将滑动变阻器的阻值调到零时，电压表的示数是6V，电流表的示数是0.9A；
此时通过R1的电流
；分
所以通过R2的电流为
；分
所以由I=U/R得
；分
由P=UI的，闭合S1，断开S2，将滑动变阻器的阻值调到最大时，总电阻最大，电流最小，此时整个电路电功率最小P小=UI=6V×0,2A=1.2W 分
S1、S2都闭合，将滑动变阻器的阻值调到0时,总电阻最小，电流最大，此时整个电路电功率最大
P大=UI=6V×0,9A=5.4W 分
P大∶P小=5.4W∶1.2W=9∶2 分
答：(1)R1的阻值10Ω；
(2)滑动变阻器的最大阻值是20Ω；
R2的阻值是20Ω。
整个电路最大电功率和最小电功率的比值9:2
25．解：由电路图可知，滑动变阻器与灯泡串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
，灯的额定电流：由得
分
（2）灯泡的电阻为：由P=U2/R得R=U额2/P额=（3V）2/1.5W=6Ω
分
（3）灯泡正常工作所放出的热量等于其消耗的电能：；
分
（4）为了保护灯泡，电路中的电流最大为，
电路中的最小总电阻：；
根据串联电路中总电阻等于各分电阻之和可知滑动变阻器接入电路中的最小阻值为：； 分
电压表的最大示数为3V，即滑动变阻器两端的最大电压为3V，根据串联电路的总电压电压各部分电路两端电压之和可知：
灯泡两端的最小电压为：，
电路中的最小电流为：，
滑动变阻器接入电路中的最大电阻为：
即滑动变阻器连入电路的电阻变化范围为。 分
答：灯泡正常工作时的电流为，电阻为；
灯泡正常工作所放出的热量为90J；
在保证电路安全的条件下，滑动变阻器连入电路的电阻变化范围为。
