初中物理人教版（2024）八年级上册（2024）第四章 光现象第4节 光的折射多媒体教学课件ppt

这是一份初中物理人教版（2024）八年级上册（2024）第四章 光现象第4节 光的折射多媒体教学课件ppt，共21页。PPT课件主要包含了光的折射，研究光的折射现象，生活中的折射现象等内容，欢迎下载使用。

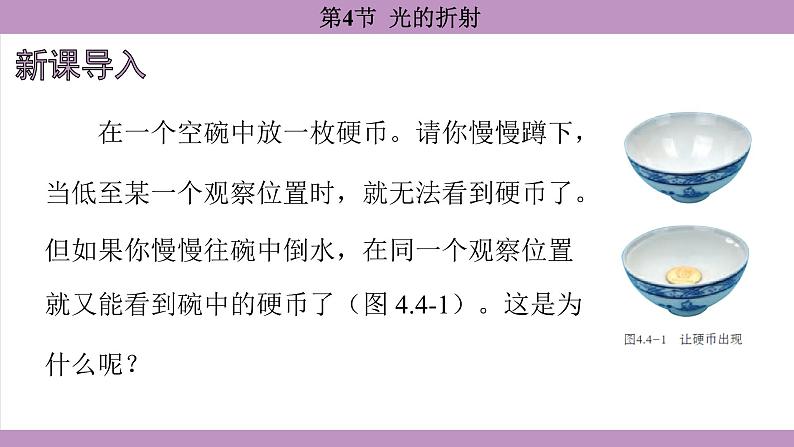

在一个空碗中放一枚硬币。请你慢慢蹲下，当低至某一个观察位置时，就无法看到硬币了。但如果你慢慢往碗中倒水，在同一个观察位置就又能看到碗中的硬币了（图 4.4-1）。这是为什么呢？

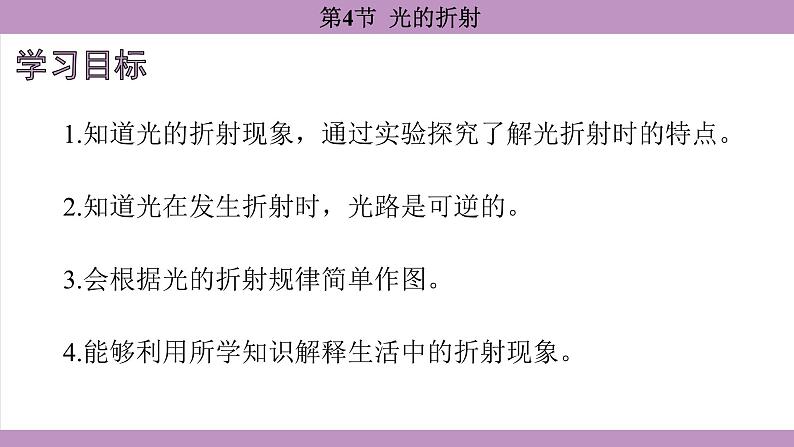

1.知道光的折射现象，通过实验探究了解光折射时的特点。2.知道光在发生折射时，光路是可逆的。3.会根据光的折射规律简单作图。4.能够利用所学知识解释生活中的折射现象。

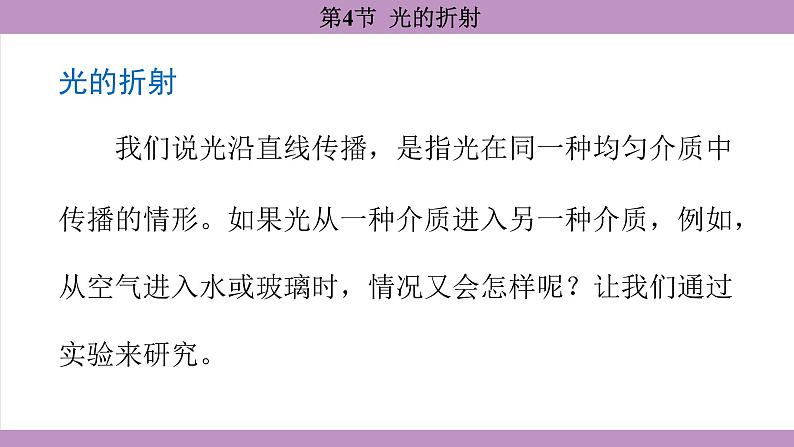

我们说光沿直线传播，是指光在同一种均匀介质中传播的情形。如果光从一种介质进入另一种介质，例如，从空气进入水或玻璃时，情况又会怎样呢？让我们通过实验来研究。

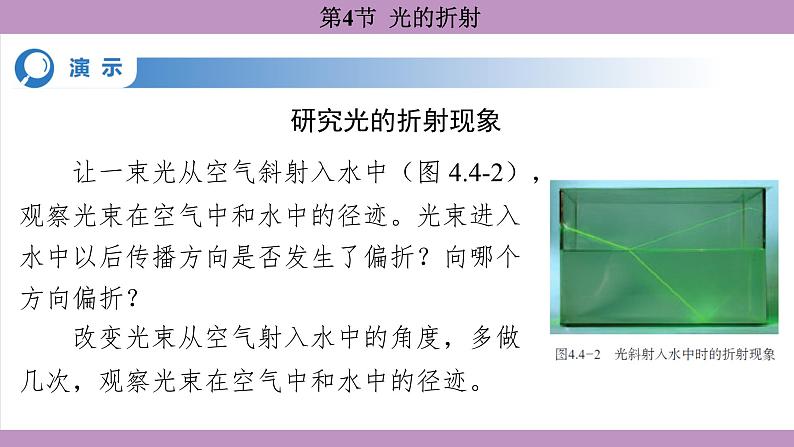

让一束光从空气斜射入水中（图 4.4-2），观察光束在空气中和水中的径迹。光束进入水中以后传播方向是否发生了偏折？向哪个方向偏折？ 改变光束从空气射入水中的角度，多做几次，观察光束在空气中和水中的径迹。

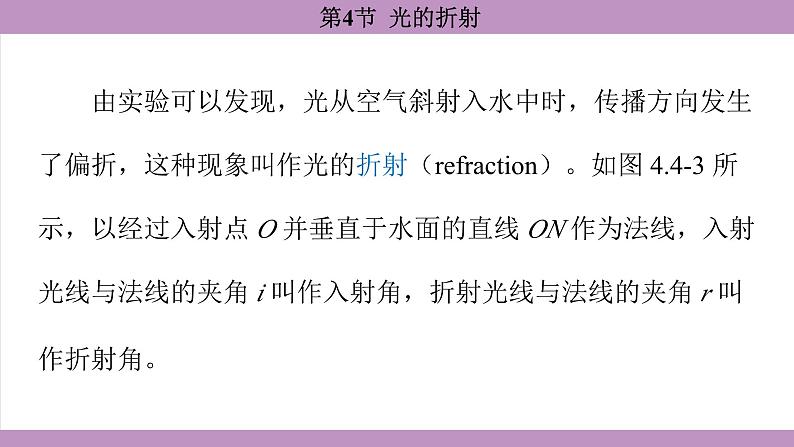

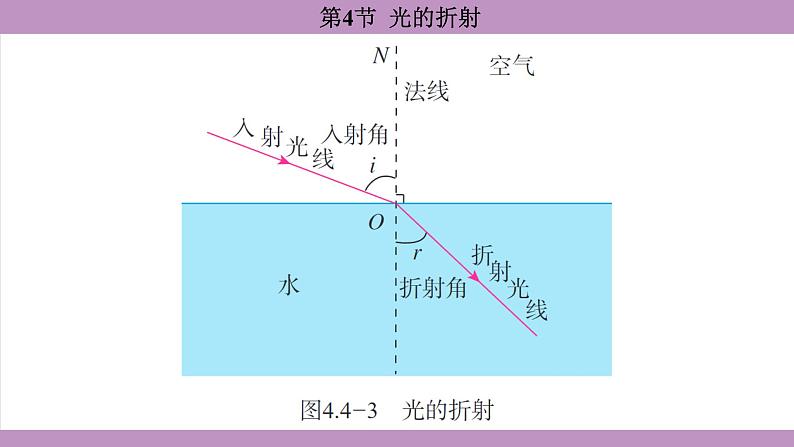

由实验可以发现，光从空气斜射入水中时，传播方向发生了偏折，这种现象叫作光的折射（refractin）。如图 4.4-3 所示，以经过入射点 O 并垂直于水面的直线 ON 作为法线，入射光线与法线的夹角 i 叫作入射角，折射光线与法线的夹角 r 叫作折射角。
当光从空气斜射入水中或玻璃中时，折射光线向法线方向偏折，折射角小于入射角。当入射角增大时，折射角也增大。当光从空气垂直射入水中或玻璃中时，传播方向不变。 如果让光逆着折射光的方向从水或玻璃射入空气中，可以看到，进入空气中的折射光逆着原来入射光的方向射出。也就是说，在折射现象中，光路可逆。
清澈见底、看起来不过齐腰深的池水，不会游泳的人千万不要贸然下去，因为它的实际深度会超过你看到的深度，可能会使你惊慌失措而发生危险。为什么池水看起来比实际的浅呢？这是因为池底某点反射的光从水中斜射向空气时会发生偏折，逆着折射光看去，就会感觉这点的位置升高了（图 4.4-4），即池水看起来比实际的浅。利用同样的道理，还可以解释节前“问题”栏目中的现象。
鱼儿在清澈的水中游动，可以看得很清楚（图4.4-5）。然而，沿着你看见鱼的方向去叉它，却叉不到。有经验的渔民都知道，只有瞄准鱼的下方才能叉到鱼。
❶在图 4.4-7 中，哪一幅图正确地表示了光从空气进入玻璃中的光路？
图丙解析：由光的折射规律知，当光从空气斜射入玻璃中时，折射光线向法线方向偏折，折射角小于入射角，同时入射光线和折射光线应位于法线两侧，故图丙正确。
❷一束光射向一块玻璃砖（图 4.4-8），并穿过玻璃砖。画出这束光进入玻璃砖和离开玻璃砖后的光线（注意标出法线）。
❸在平静的湖边常可以看到“云在水中飘，鱼在云上游”的现象。 请你说一说这个有趣的现象是怎么形成的。
“云在水中飘”是天上的云通过光的反射在水面形成的虚像，“鱼在云上游”是鱼通过水的折射所形成的虚像和云在水面的虚像同时出现所形成的现象。
❹如图 4.4-9 所示，一束光射入杯中，在杯底形成光斑。逐渐往杯中加水，观察到的光斑将会如何移动？
光斑向右移动解析：光路图如图所示。光由空气斜射入水中时，在水面会发生折射，折射角小于入射角。当逐渐往杯中加水时，入射点向右移，根据光的折射特点知，光斑向右移动。
❺两位同学想用激光笔去照亮水中漂亮的小石子。同学甲往他看到的小石子的下方照射；同学乙往他看到的小石子的方向照射。他们谁能照亮小石子？请你作图说明。
水中石子S反射出的光，在水面处发生了折射，折射光线向远离法线的方向偏折，我们看到的是变浅的石子的虚像S’，由光路可逆性知人要用激光笔的光束射中它，必须将激光笔对准他看到的石子，这样激光笔发出的激光经过折射才会照射在石子上，光路图如图所示。
❻我们能看到斜放入水中的筷子在水面处发生弯折。动手做一做，你看到水中的筷子是向上弯折还是向下弯折？为什么？
向上弯折。原因是筷子反射的光从水中斜射入空气中时，在水与空气的分界面上发生折射，进入空气中的折射光线向水面偏折，位置降低，而我们认为光是沿直线传播的，我们看到的筷子位置在折射光线的反向延长线上，像的位置比实际位置偏高，看起来筷子向上弯折，如图所示。
