2025年中考物理一轮复习讲与练专题17 电功率（真题训练）（解析版）
展开
这是一份2025年中考物理一轮复习讲与练专题17 电功率（真题训练）（解析版），文件包含2025年中考物理一轮复习讲与练专题17电功率真题训练原卷版docx、2025年中考物理一轮复习讲与练专题17电功率真题训练解析版docx等2份试卷配套教学资源，其中试卷共25页， 欢迎下载使用。

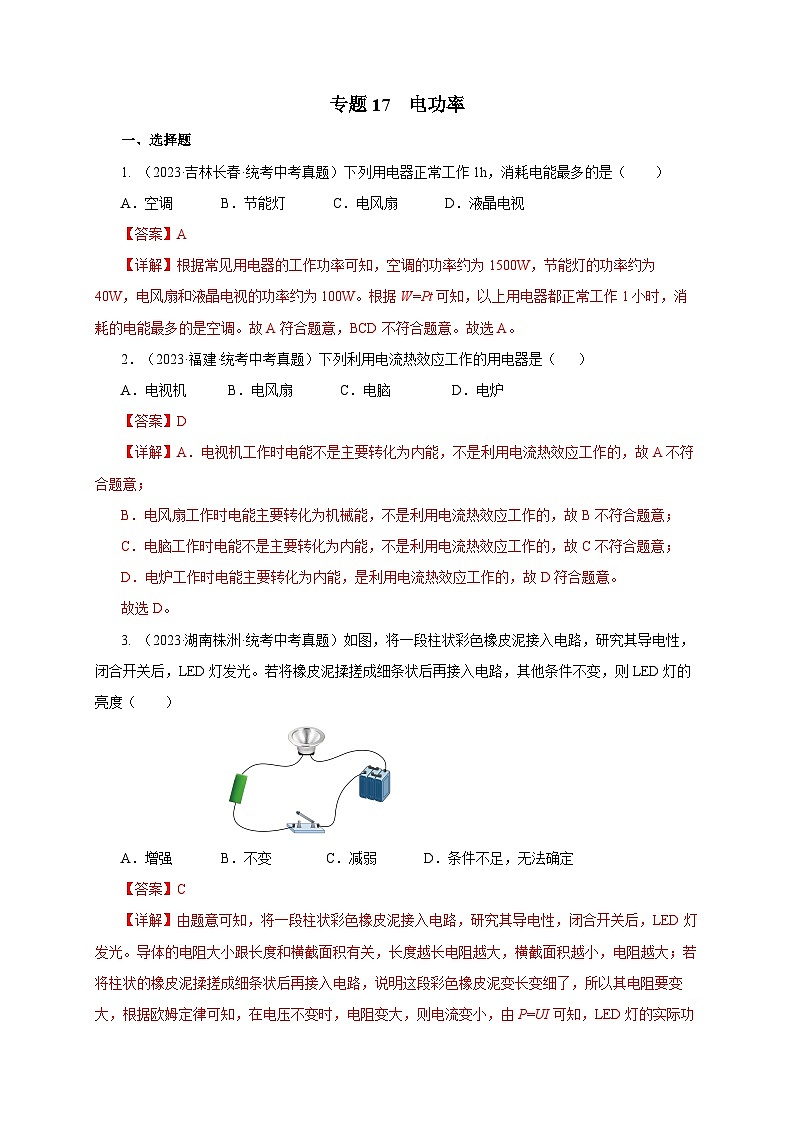

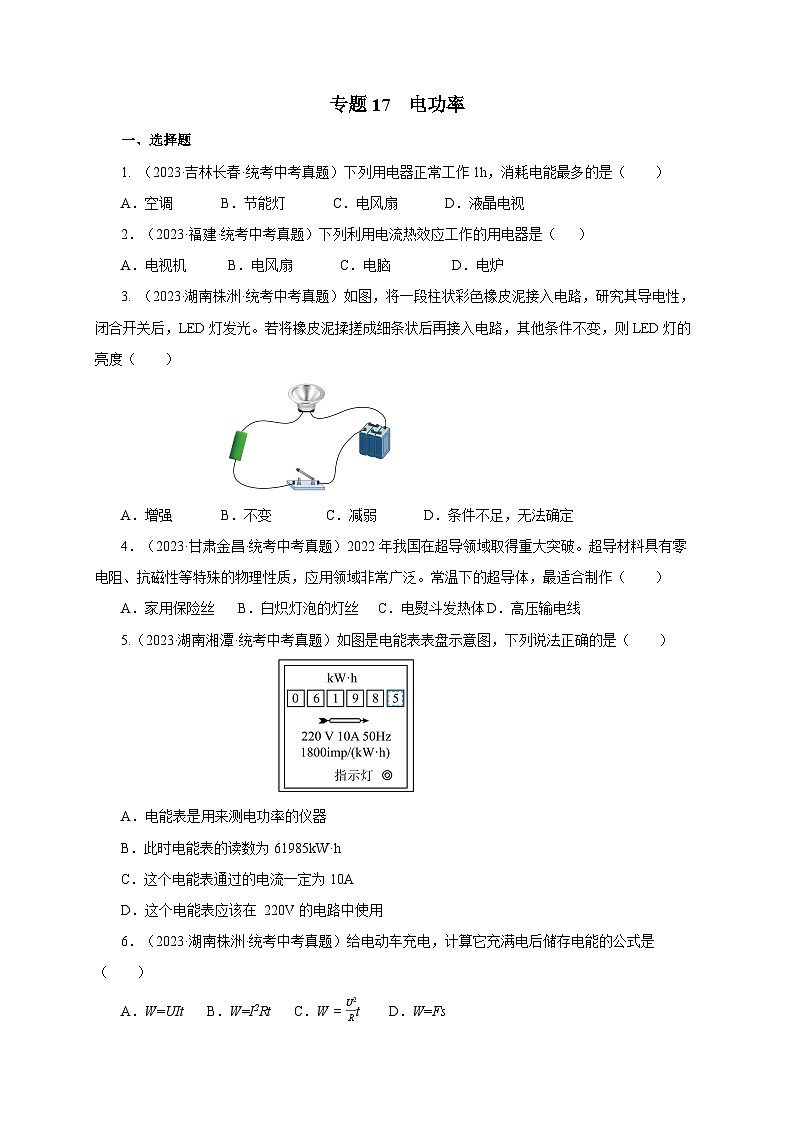

1. （2023·吉林长春·统考中考真题）下列用电器正常工作1h，消耗电能最多的是（ ）
A．空调 B．节能灯 C．电风扇 D．液晶电视
2．（2023·福建·统考中考真题）下列利用电流热效应工作的用电器是（ ）
A．电视机 B．电风扇 C．电脑 D．电炉
3. （2023·湖南株洲·统考中考真题）如图，将一段柱状彩色橡皮泥接入电路，研究其导电性，闭合开关后，LED灯发光。若将橡皮泥揉搓成细条状后再接入电路，其他条件不变，则LED灯的亮度（ ）
A．增强 B．不变 C．减弱 D．条件不足，无法确定

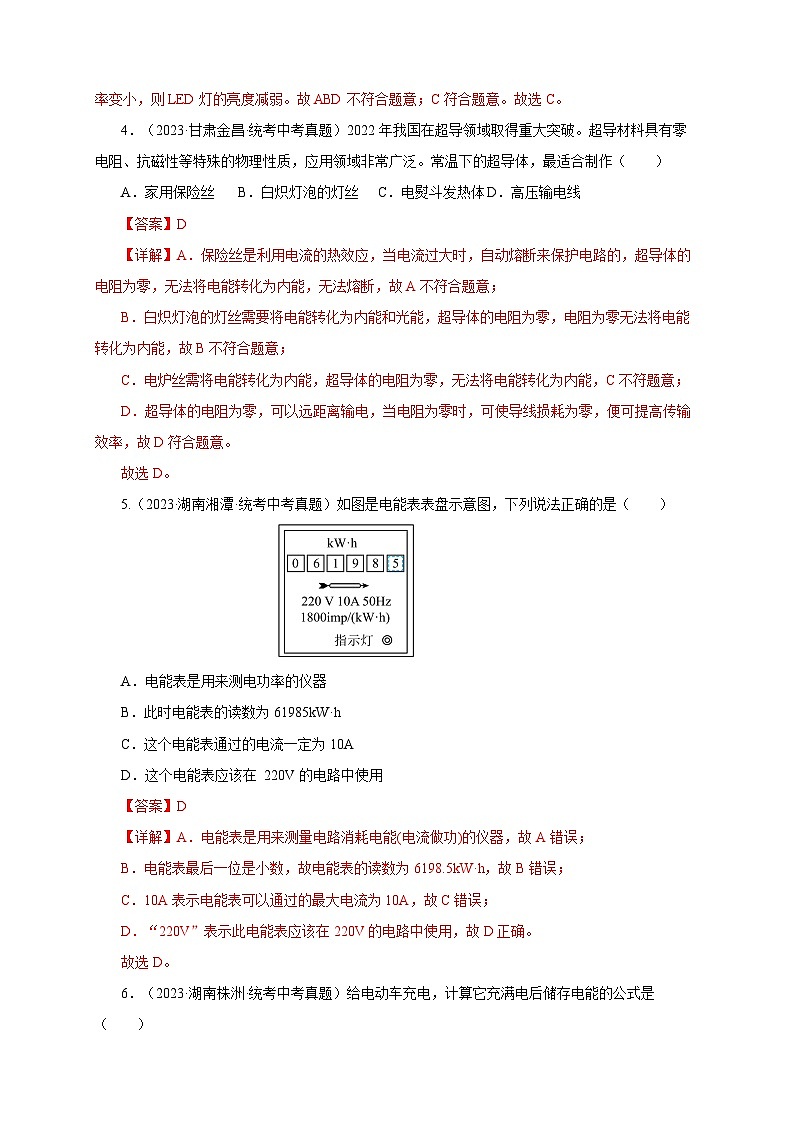

4．（2023·甘肃金昌·统考中考真题）2022年我国在超导领域取得重大突破。超导材料具有零电阻、抗磁性等特殊的物理性质，应用领域非常广泛。常温下的超导体，最适合制作（ ）
A．家用保险丝 B．白炽灯泡的灯丝 C．电熨斗发热体D．高压输电线
5.（2023·湖南湘潭·统考中考真题）如图是电能表表盘示意图，下列说法正确的是（ ）
A．电能表是用来测电功率的仪器
B．此时电能表的读数为61985kW·h
C．这个电能表通过的电流一定为10A
D．这个电能表应该在 220V的电路中使用

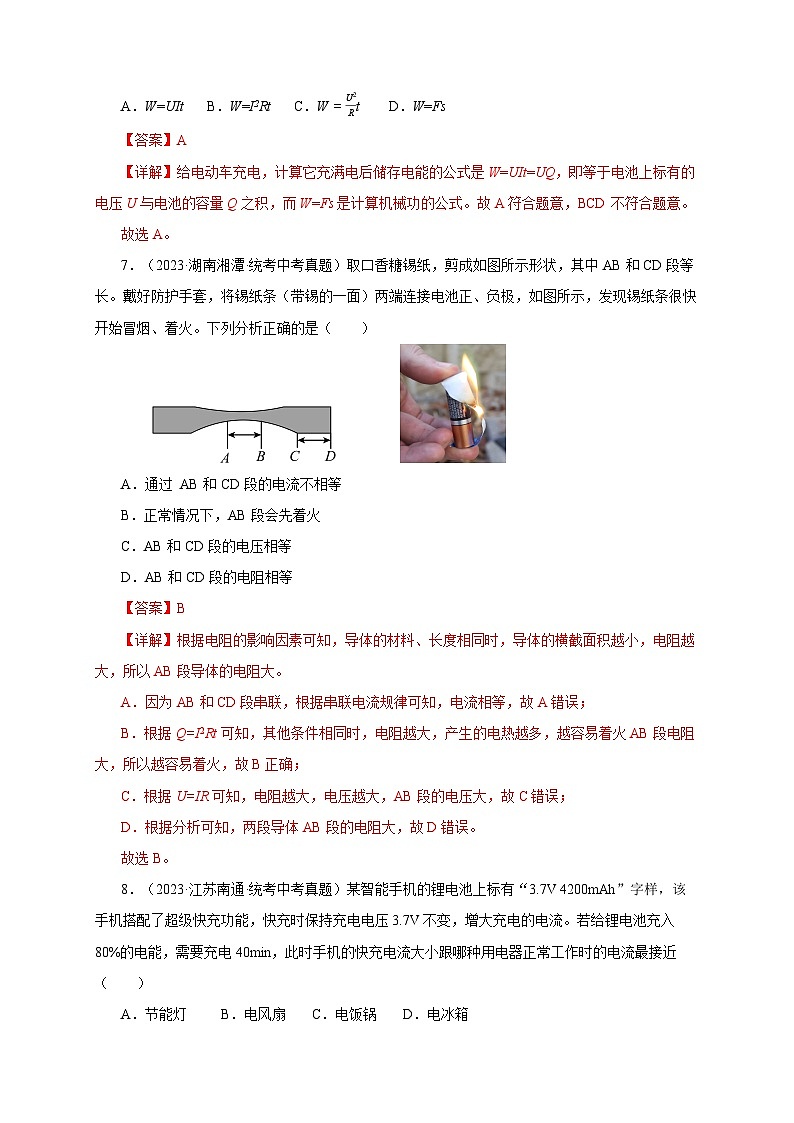

6．（2023·湖南株洲·统考中考真题）给电动车充电，计算它充满电后储存电能的公式是（ ）
A．W=UItB．W=I2Rt C．W=U2Rt D．W=Fs

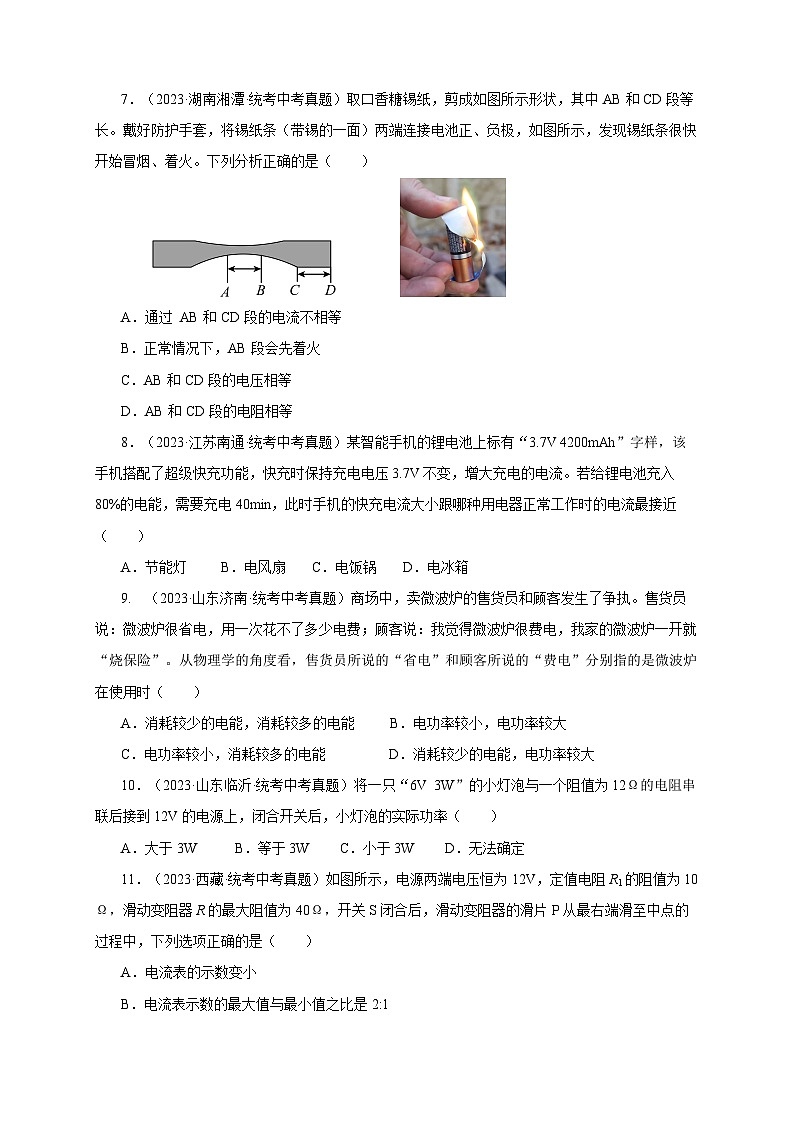

7．（2023·湖南湘潭·统考中考真题）取口香糖锡纸，剪成如图所示形状，其中AB和CD段等长。戴好防护手套，将锡纸条（带锡的一面）两端连接电池正、负极，如图所示，发现锡纸条很快开始冒烟、着火。下列分析正确的是（ ）
A．通过 AB和CD段的电流不相等
B．正常情况下，AB段会先着火
C．AB和CD段的电压相等
D．AB和CD段的电阻相等
8．（2023·江苏南通·统考中考真题）某智能手机的锂电池上标有“3.7V 4200mAh”字样，该手机搭配了超级快充功能，快充时保持充电电压3.7V不变，增大充电的电流。若给锂电池充入80%的电能，需要充电40min，此时手机的快充电流大小跟哪种用电器正常工作时的电流最接近（ ）
A．节能灯 B．电风扇 C．电饭锅D．电冰箱
9. （2023·山东济南·统考中考真题）商场中，卖微波炉的售货员和顾客发生了争执。售货员说：微波炉很省电，用一次花不了多少电费；顾客说：我觉得微波炉很费电，我家的微波炉一开就“烧保险”。从物理学的角度看，售货员所说的“省电”和顾客所说的“费电”分别指的是微波炉在使用时（ ）
A．消耗较少的电能，消耗较多的电能 B．电功率较小，电功率较大
C．电功率较小，消耗较多的电能 D．消耗较少的电能，电功率较大
10．（2023·山东临沂·统考中考真题）将一只“6V 3W”的小灯泡与一个阻值为12Ω的电阻串联后接到12V的电源上，闭合开关后，小灯泡的实际功率（ ）
A．大于3W B．等于3W C．小于3W D．无法确定

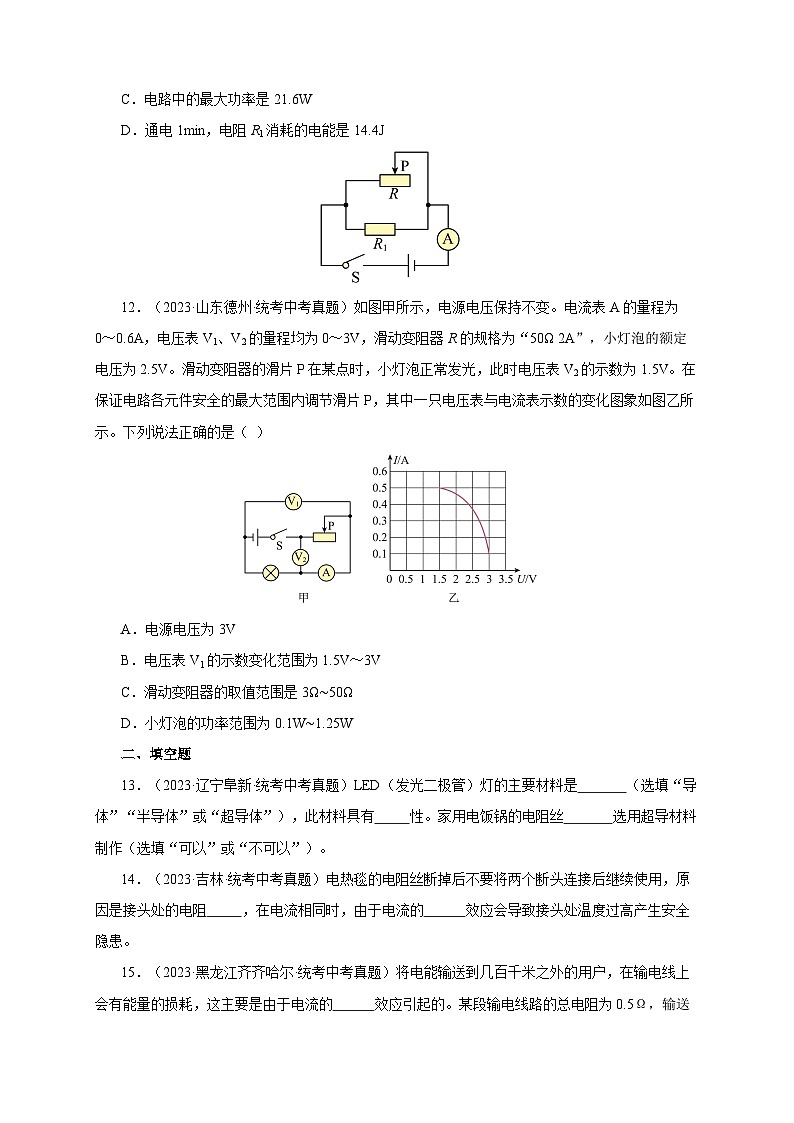

11．（2023·西藏·统考中考真题）如图所示，电源两端电压恒为12V，定值电阻R1的阻值为10Ω，滑动变阻器R的最大阻值为40Ω，开关S闭合后，滑动变阻器的滑片P从最右端滑至中点的过程中，下列选项正确的是（ ）
A．电流表的示数变小
B．电流表示数的最大值与最小值之比是2:1
C．电路中的最大功率是21.6W
D．通电1min，电阻R1消耗的电能是14.4J
12．（2023·山东德州·统考中考真题）如图甲所示，电源电压保持不变。电流表A的量程为0～0.6A，电压表V1、V2的量程均为0～3V，滑动变阻器R的规格为“50Ω 2A”，小灯泡的额定电压为2.5V。滑动变阻器的滑片P在某点时，小灯泡正常发光，此时电压表V2的示数为1.5V。在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示。下列说法正确的是（ ）
A．电源电压为3V
B．电压表V1的示数变化范围为1.5V～3V
C．滑动变阻器的取值范围是3Ω∼50Ω
D．小灯泡的功率范围为0.1W∼1.25W
二、填空题
13．（2023·辽宁阜新·统考中考真题）LED（发光二极管）灯的主要材料是 （选填“导体”“半导体”或“超导体”），此材料具有 性。家用电饭锅的电阻丝 选用超导材料制作（选填“可以”或“不可以”）。
14．（2023·吉林·统考中考真题）电热毯的电阻丝断掉后不要将两个断头连接后继续使用，原因是接头处的电阻 ，在电流相同时，由于电流的 效应会导致接头处温度过高产生安全隐患。
15．（2023·黑龙江齐齐哈尔·统考中考真题）将电能输送到几百千米之外的用户，在输电线上会有能量的损耗，这主要是由于电流的 效应引起的。某段输电线路的总电阻为0.5Ω，输送电流为100A，每输电1min，这段线路便会损耗 J的电能。
16.（2023·江苏常州·统考中考真题）2023年2月，土耳其发生强烈地震，中国救援队携带照明无人机前往救援。白天，为电池充电，此时电池相当于电路中的 。夜晚，无人机先接通照明系统，再接通动力系统升空，照明系统和动力系统 联。无人机悬停并提供照明时，电池可释放电能0.5kW⋅h，动力和照明系统的电功率分别为150W和100W，此状态下无人机至多持续工作 h，需要更换电池。
17.（2023·山东聊城·统考中考真题）熔断器是根据电流超过规定值一定时间后，以本身产生的热量使其熔断的原理制成的。测得某熔断器在不同电流下的熔断时间如下表。若通过的电流为2.0A，熔断器的电阻为1Ω，则通电时间为 s时熔断器熔断，此过程中熔断器产生的热量是
J。
18．（2023·江苏宿迁·统考中考真题）学校走廊的吸顶灯不亮了，其内部结构如图甲所示，主要由电源模块和21颗相同的LED灯珠串联组成，电路如图乙所示（灯泡符号 表示LED灯珠，省略号表示未画出的灯珠）。通过查阅资料获得该吸顶灯的信息如下：单个LED灯珠的额定电流为0.3A，额定电压为3.3V。电源模块输出的电压U可在40~90V范围内变化，从而使输出电流恒定为0.3A。
（1）通过检查，发现AB间的LED灯珠发生了 故障，导致所有灯珠都不亮；
（2）用一根导线将AB两点连接起来，接通电源后，该吸顶灯又亮了，这些发光的灯珠 （选填“能”或“不能”）正常发光，此时吸顶灯的功率为 W。
19.（2023·四川巴中·统考中考真题）某兴趣小组用如图甲所示的装置探究“电流通过导体产生热量与哪些因素有关”。实验中Ra=5Ω，Rb=10Ω，分别密封在装有等量空气的相同瓶内，细玻璃管内有等高的相同液柱，该实验探究的是电流产生的热量与的 关系。当导体中的电流为1A时，通电10s，Rb产生的热量是 J， Ra与Rb产生的热量之比为 。如图乙所示玻璃管内液柱的高低是由 （选填“瓶内的空气”或“玻璃管内的液体”）热胀冷缩导致的。
20.（2023·江苏南通·统考中考真题）学习了家庭电路知识后，小明对家庭用电进行了调查研究。
（1）为了用电安全，电水壶应该使用 线插头；
（2）电水壶单独工作6min，标有“1200imp/kW·h”字样的电能表指示灯闪烁了120次，该电水壶消耗的电能为 kW·h，电功率为 W。此过程消耗的电能相当于完全燃烧 g酒精放出的热量（q=3.0×107J/kg）；
（3）规格为“220V 60W”的白炽灯与“220V 8W”的LED灯正常发光时亮度相当，白炽灯正常发光效率约为12%，则LED灯正常发光效率约为 %。
三、探究实验题
21．（2023·北京·统考中考真题）小京用如图所示的电路探究电流通过导体产生的热量与导体的电阻是否有关，其中两个烧瓶完全相同，瓶内装有质量和初温相同的煤油、相同的温度计A和B、阻值不等的电阻丝R1和R2。
（1）该实验采用串联电路可以控制 相同和 相同；
（2）闭合开关一段时间，两支温度计示数的变化量不相等，实验结论是： 。
22. （2023·山东聊城·统考中考真题）如图所示，在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电阻大约为10Ω，电源电压为6V；
（1）图甲电路中还有一根导线没有连接，请用笔画线代替导线，将电路连接完整（要求：导线不交叉）；
（2）连接好电路，检查无误后，将滑动变阻器接入电路的电阻调节到最大，接着闭合开关试触，观察到电压表的示数超过2.5V，其原因可能是该滑动变阻器的最大阻值 （选填“太小”或“太大”）；
（3）解决问题后，闭合开关，移动滑动变阻器的滑片P，使电压表示数为2.5V，小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为 W。若要使小灯泡变得更亮一些，滑动变阻器的滑片应向 （选填“左”或“右”）移动；
（4）将上表数据填完整后进行分析，发现小灯泡亮度是变化的，小灯泡的亮度是由其 （选填“实际功率”或“额定功率”）决定的；
（5）观察表中的数据发现，虽然是同一小灯泡，但通过小灯泡的电流与其两端的电压并不成正比，其原因是 。
23.（2023·山东枣庄·统考中考真题）在探究电流通过导体产生热量的多少与什么因素有关的实验中。某兴趣小组猜想：电流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关，于是他们利用甲、乙、丙三个装置进行实验探究，如图所示，三个装置的透明容器中各有一段电阻丝，容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
（1）要探究电热与电阻的关系。应选用 组合，并将它们 接到电源两端进行实验。
（2）选用乙、丙组合，串联接到电源两端进行实验，在通电时间相同的情况下，发现乙装置U型管中液面高度变化大，由此可得到的结论是：在电阻相同、通电时间相同的情况下， 。
（1）要探究电热与电阻的关系。应选用 组合，并将它们 接到电源两端进行实验。
（2）选用乙、丙组合，串联接到电源两端进行实验，在通电时间相同的情况下，发现乙装置U型管中液面高度变化大，由此可得到的结论是：在电阻相同、通电时间相同的情况下， 。
（3）实验中通过观察U型管中液面高度的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列实例采用研究方法与此相同的是 。
A．探究电流与电压、电阻的关系
B．用铁屑显示磁体周围磁场分布
C．研究光的传播时，引入“光线”
D．探究平面镜成像的特点
四、计算题
24．（2023·山东淄博·统考中考真题）如图甲为一款养生壶，其加热原理如图乙所示。养生壶的额定电压为220V，R1、R2均是发热电阻，其中R2=506Ω。养生壶正常工作时，开关置于“1”为加热挡，电路中电流为5A；开关置于“2”为保温挡。求：
（1）当开关置于“1”时，R1的阻值及R1消耗的电功率；
（2）当开关置于“2”时，养生壶1min消耗的电能；
（3）将壶内500g的水从20℃加热到100℃，水吸收的热量。[c水=4.2×103 J/(kg⋅℃)]
25.（2023·海南·统考中考真题）如图甲为某商场安装的扶梯自动计数器简化电路图。已知电源电压U=12V，R1为光敏电阻，R2=20Ω。当有光照射时R1=20Ω；当扶梯上有顾客经过，挡住射向R1的光线时，R1的阻值增大，计数器就计数一次。图乙为某段时间内R2两端的电压Uab随时间t变化的图像。
（1）当有光照射时，电路中的电流为多大？
（2）当扶梯上有顾客经过时，R1的阻值为多大？
（3）这段时间内电路消耗的电能是多少？
五、综合题
26．（2023·湖北宜昌·统考中考真题）如图甲为一只家用电吹风，它内部有一根电热丝和一个产生强风的风扇。
（1）小丽给家里的猫咪洗完澡，用电吹风帮猫咪吹干毛发后，发现原本干净的电吹风尾部吸附了不少毛发，造成这一现象的物理原理是 ；
（2）如图乙为电吹风的内部电路简图，通过开关S1和S2实现冷风和热风两挡功能，电热丝应该接在图中 （选填“A”或“B”）位置；
（3）该电吹风的部分参数如下表，电吹风冷风挡正常工作时，通过风扇的电流是多少？（保留两位小数）电热丝的电阻及其1min内产生的热量是多少？
电流I/A
1.2
2.0
2.5
3.0
4.0
熔断时间t/s
不会熔断
40
8
4.5
2.5
实验次数
小灯泡两端的电压U/V
通过小灯泡的电流I/A
小灯泡的亮度
小灯泡的
电功率P/W
1
2.2
0.28
比正常发光暗
0.62
2
2.5
正常发光
3
2.8
0.32
比正常发光亮
0.90
额定电压
220V
热风功率
1250W
冷风功率
40W
1. （2023·吉林长春·统考中考真题）下列用电器正常工作1h，消耗电能最多的是（ ）
A．空调 B．节能灯 C．电风扇 D．液晶电视
2．（2023·福建·统考中考真题）下列利用电流热效应工作的用电器是（ ）
A．电视机 B．电风扇 C．电脑 D．电炉
3. （2023·湖南株洲·统考中考真题）如图，将一段柱状彩色橡皮泥接入电路，研究其导电性，闭合开关后，LED灯发光。若将橡皮泥揉搓成细条状后再接入电路，其他条件不变，则LED灯的亮度（ ）
A．增强 B．不变 C．减弱 D．条件不足，无法确定
4．（2023·甘肃金昌·统考中考真题）2022年我国在超导领域取得重大突破。超导材料具有零电阻、抗磁性等特殊的物理性质，应用领域非常广泛。常温下的超导体，最适合制作（ ）
A．家用保险丝 B．白炽灯泡的灯丝 C．电熨斗发热体D．高压输电线
5.（2023·湖南湘潭·统考中考真题）如图是电能表表盘示意图，下列说法正确的是（ ）
A．电能表是用来测电功率的仪器
B．此时电能表的读数为61985kW·h
C．这个电能表通过的电流一定为10A
D．这个电能表应该在 220V的电路中使用
6．（2023·湖南株洲·统考中考真题）给电动车充电，计算它充满电后储存电能的公式是（ ）
A．W=UItB．W=I2Rt C．W=U2Rt D．W=Fs
7．（2023·湖南湘潭·统考中考真题）取口香糖锡纸，剪成如图所示形状，其中AB和CD段等长。戴好防护手套，将锡纸条（带锡的一面）两端连接电池正、负极，如图所示，发现锡纸条很快开始冒烟、着火。下列分析正确的是（ ）
A．通过 AB和CD段的电流不相等
B．正常情况下，AB段会先着火
C．AB和CD段的电压相等
D．AB和CD段的电阻相等
8．（2023·江苏南通·统考中考真题）某智能手机的锂电池上标有“3.7V 4200mAh”字样，该手机搭配了超级快充功能，快充时保持充电电压3.7V不变，增大充电的电流。若给锂电池充入80%的电能，需要充电40min，此时手机的快充电流大小跟哪种用电器正常工作时的电流最接近（ ）
A．节能灯 B．电风扇 C．电饭锅D．电冰箱
9. （2023·山东济南·统考中考真题）商场中，卖微波炉的售货员和顾客发生了争执。售货员说：微波炉很省电，用一次花不了多少电费；顾客说：我觉得微波炉很费电，我家的微波炉一开就“烧保险”。从物理学的角度看，售货员所说的“省电”和顾客所说的“费电”分别指的是微波炉在使用时（ ）
A．消耗较少的电能，消耗较多的电能 B．电功率较小，电功率较大
C．电功率较小，消耗较多的电能 D．消耗较少的电能，电功率较大
10．（2023·山东临沂·统考中考真题）将一只“6V 3W”的小灯泡与一个阻值为12Ω的电阻串联后接到12V的电源上，闭合开关后，小灯泡的实际功率（ ）
A．大于3W B．等于3W C．小于3W D．无法确定
11．（2023·西藏·统考中考真题）如图所示，电源两端电压恒为12V，定值电阻R1的阻值为10Ω，滑动变阻器R的最大阻值为40Ω，开关S闭合后，滑动变阻器的滑片P从最右端滑至中点的过程中，下列选项正确的是（ ）
A．电流表的示数变小
B．电流表示数的最大值与最小值之比是2:1
C．电路中的最大功率是21.6W
D．通电1min，电阻R1消耗的电能是14.4J
12．（2023·山东德州·统考中考真题）如图甲所示，电源电压保持不变。电流表A的量程为0～0.6A，电压表V1、V2的量程均为0～3V，滑动变阻器R的规格为“50Ω 2A”，小灯泡的额定电压为2.5V。滑动变阻器的滑片P在某点时，小灯泡正常发光，此时电压表V2的示数为1.5V。在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示。下列说法正确的是（ ）
A．电源电压为3V
B．电压表V1的示数变化范围为1.5V～3V
C．滑动变阻器的取值范围是3Ω∼50Ω
D．小灯泡的功率范围为0.1W∼1.25W
二、填空题
13．（2023·辽宁阜新·统考中考真题）LED（发光二极管）灯的主要材料是 （选填“导体”“半导体”或“超导体”），此材料具有 性。家用电饭锅的电阻丝 选用超导材料制作（选填“可以”或“不可以”）。
14．（2023·吉林·统考中考真题）电热毯的电阻丝断掉后不要将两个断头连接后继续使用，原因是接头处的电阻 ，在电流相同时，由于电流的 效应会导致接头处温度过高产生安全隐患。
15．（2023·黑龙江齐齐哈尔·统考中考真题）将电能输送到几百千米之外的用户，在输电线上会有能量的损耗，这主要是由于电流的 效应引起的。某段输电线路的总电阻为0.5Ω，输送电流为100A，每输电1min，这段线路便会损耗 J的电能。
16.（2023·江苏常州·统考中考真题）2023年2月，土耳其发生强烈地震，中国救援队携带照明无人机前往救援。白天，为电池充电，此时电池相当于电路中的 。夜晚，无人机先接通照明系统，再接通动力系统升空，照明系统和动力系统 联。无人机悬停并提供照明时，电池可释放电能0.5kW⋅h，动力和照明系统的电功率分别为150W和100W，此状态下无人机至多持续工作 h，需要更换电池。
17.（2023·山东聊城·统考中考真题）熔断器是根据电流超过规定值一定时间后，以本身产生的热量使其熔断的原理制成的。测得某熔断器在不同电流下的熔断时间如下表。若通过的电流为2.0A，熔断器的电阻为1Ω，则通电时间为 s时熔断器熔断，此过程中熔断器产生的热量是
J。
18．（2023·江苏宿迁·统考中考真题）学校走廊的吸顶灯不亮了，其内部结构如图甲所示，主要由电源模块和21颗相同的LED灯珠串联组成，电路如图乙所示（灯泡符号 表示LED灯珠，省略号表示未画出的灯珠）。通过查阅资料获得该吸顶灯的信息如下：单个LED灯珠的额定电流为0.3A，额定电压为3.3V。电源模块输出的电压U可在40~90V范围内变化，从而使输出电流恒定为0.3A。
（1）通过检查，发现AB间的LED灯珠发生了 故障，导致所有灯珠都不亮；
（2）用一根导线将AB两点连接起来，接通电源后，该吸顶灯又亮了，这些发光的灯珠 （选填“能”或“不能”）正常发光，此时吸顶灯的功率为 W。
19.（2023·四川巴中·统考中考真题）某兴趣小组用如图甲所示的装置探究“电流通过导体产生热量与哪些因素有关”。实验中Ra=5Ω，Rb=10Ω，分别密封在装有等量空气的相同瓶内，细玻璃管内有等高的相同液柱，该实验探究的是电流产生的热量与的 关系。当导体中的电流为1A时，通电10s，Rb产生的热量是 J， Ra与Rb产生的热量之比为 。如图乙所示玻璃管内液柱的高低是由 （选填“瓶内的空气”或“玻璃管内的液体”）热胀冷缩导致的。
20.（2023·江苏南通·统考中考真题）学习了家庭电路知识后，小明对家庭用电进行了调查研究。
（1）为了用电安全，电水壶应该使用 线插头；
（2）电水壶单独工作6min，标有“1200imp/kW·h”字样的电能表指示灯闪烁了120次，该电水壶消耗的电能为 kW·h，电功率为 W。此过程消耗的电能相当于完全燃烧 g酒精放出的热量（q=3.0×107J/kg）；
（3）规格为“220V 60W”的白炽灯与“220V 8W”的LED灯正常发光时亮度相当，白炽灯正常发光效率约为12%，则LED灯正常发光效率约为 %。
三、探究实验题
21．（2023·北京·统考中考真题）小京用如图所示的电路探究电流通过导体产生的热量与导体的电阻是否有关，其中两个烧瓶完全相同，瓶内装有质量和初温相同的煤油、相同的温度计A和B、阻值不等的电阻丝R1和R2。
（1）该实验采用串联电路可以控制 相同和 相同；
（2）闭合开关一段时间，两支温度计示数的变化量不相等，实验结论是： 。
22. （2023·山东聊城·统考中考真题）如图所示，在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电阻大约为10Ω，电源电压为6V；
（1）图甲电路中还有一根导线没有连接，请用笔画线代替导线，将电路连接完整（要求：导线不交叉）；
（2）连接好电路，检查无误后，将滑动变阻器接入电路的电阻调节到最大，接着闭合开关试触，观察到电压表的示数超过2.5V，其原因可能是该滑动变阻器的最大阻值 （选填“太小”或“太大”）；
（3）解决问题后，闭合开关，移动滑动变阻器的滑片P，使电压表示数为2.5V，小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为 W。若要使小灯泡变得更亮一些，滑动变阻器的滑片应向 （选填“左”或“右”）移动；
（4）将上表数据填完整后进行分析，发现小灯泡亮度是变化的，小灯泡的亮度是由其 （选填“实际功率”或“额定功率”）决定的；
（5）观察表中的数据发现，虽然是同一小灯泡，但通过小灯泡的电流与其两端的电压并不成正比，其原因是 。
23.（2023·山东枣庄·统考中考真题）在探究电流通过导体产生热量的多少与什么因素有关的实验中。某兴趣小组猜想：电流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关，于是他们利用甲、乙、丙三个装置进行实验探究，如图所示，三个装置的透明容器中各有一段电阻丝，容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
（1）要探究电热与电阻的关系。应选用 组合，并将它们 接到电源两端进行实验。
（2）选用乙、丙组合，串联接到电源两端进行实验，在通电时间相同的情况下，发现乙装置U型管中液面高度变化大，由此可得到的结论是：在电阻相同、通电时间相同的情况下， 。
（1）要探究电热与电阻的关系。应选用 组合，并将它们 接到电源两端进行实验。
（2）选用乙、丙组合，串联接到电源两端进行实验，在通电时间相同的情况下，发现乙装置U型管中液面高度变化大，由此可得到的结论是：在电阻相同、通电时间相同的情况下， 。
（3）实验中通过观察U型管中液面高度的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列实例采用研究方法与此相同的是 。
A．探究电流与电压、电阻的关系
B．用铁屑显示磁体周围磁场分布
C．研究光的传播时，引入“光线”
D．探究平面镜成像的特点
四、计算题
24．（2023·山东淄博·统考中考真题）如图甲为一款养生壶，其加热原理如图乙所示。养生壶的额定电压为220V，R1、R2均是发热电阻，其中R2=506Ω。养生壶正常工作时，开关置于“1”为加热挡，电路中电流为5A；开关置于“2”为保温挡。求：
（1）当开关置于“1”时，R1的阻值及R1消耗的电功率；
（2）当开关置于“2”时，养生壶1min消耗的电能；
（3）将壶内500g的水从20℃加热到100℃，水吸收的热量。[c水=4.2×103 J/(kg⋅℃)]
25.（2023·海南·统考中考真题）如图甲为某商场安装的扶梯自动计数器简化电路图。已知电源电压U=12V，R1为光敏电阻，R2=20Ω。当有光照射时R1=20Ω；当扶梯上有顾客经过，挡住射向R1的光线时，R1的阻值增大，计数器就计数一次。图乙为某段时间内R2两端的电压Uab随时间t变化的图像。
（1）当有光照射时，电路中的电流为多大？
（2）当扶梯上有顾客经过时，R1的阻值为多大？
（3）这段时间内电路消耗的电能是多少？
五、综合题
26．（2023·湖北宜昌·统考中考真题）如图甲为一只家用电吹风，它内部有一根电热丝和一个产生强风的风扇。
（1）小丽给家里的猫咪洗完澡，用电吹风帮猫咪吹干毛发后，发现原本干净的电吹风尾部吸附了不少毛发，造成这一现象的物理原理是 ；
（2）如图乙为电吹风的内部电路简图，通过开关S1和S2实现冷风和热风两挡功能，电热丝应该接在图中 （选填“A”或“B”）位置；
（3）该电吹风的部分参数如下表，电吹风冷风挡正常工作时，通过风扇的电流是多少？（保留两位小数）电热丝的电阻及其1min内产生的热量是多少？
电流I/A
1.2
2.0
2.5
3.0
4.0
熔断时间t/s
不会熔断
40
8
4.5
2.5
实验次数
小灯泡两端的电压U/V
通过小灯泡的电流I/A
小灯泡的亮度
小灯泡的
电功率P/W
1
2.2
0.28
比正常发光暗
0.62
2
2.5
正常发光
3
2.8
0.32
比正常发光亮
0.90
额定电压
220V
热风功率
1250W
冷风功率
40W
