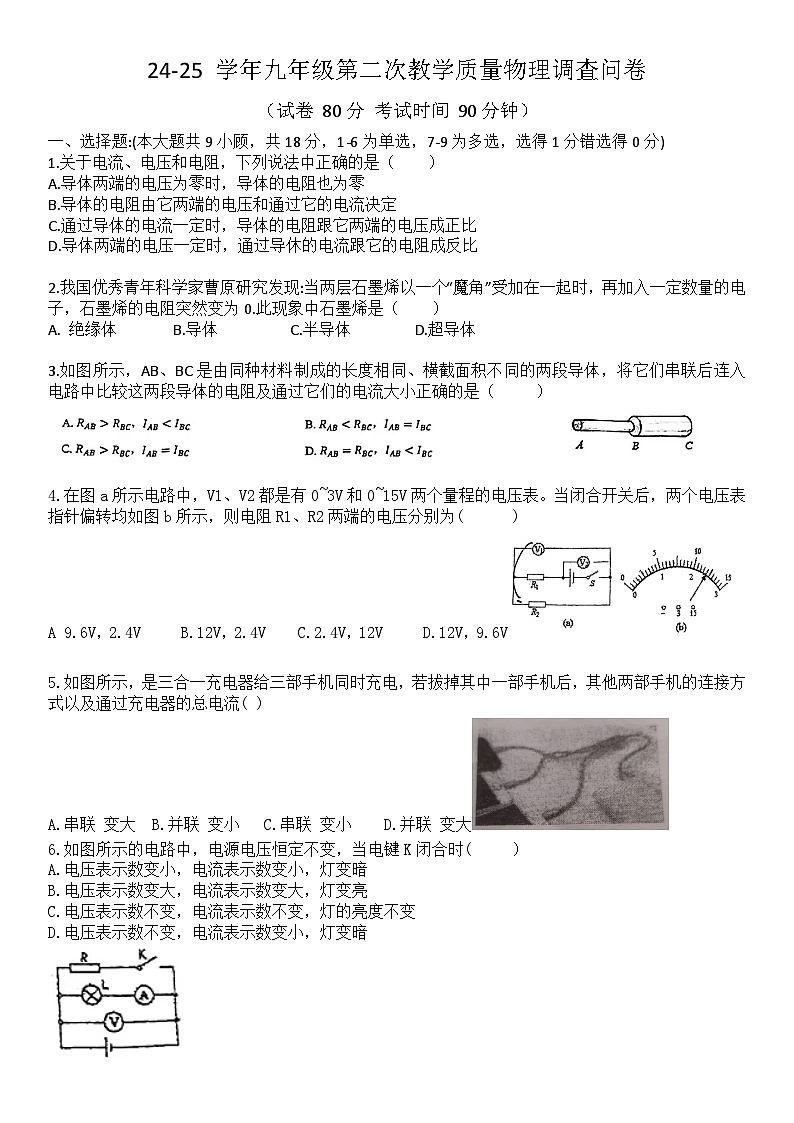

一、选择题:(本大题共9小顾，共18分，1-6为单选，7-9为多选，选得1分错选得0分)
1.关于电流、电压和电阻，下列说法中正确的是（ ）
A.导体两端的电压为零时，导体的电阻也为零
B.导体的电阻由它两端的电压和通过它的电流决定
C.通过导体的电流一定时，导体的电阻跟它两端的电压成正比
D.导体两端的电压一定时，通过导休的电流跟它的电阻成反比
2.我国优秀青年科学家曹原研究发现:当两层石墨烯以一个“魔角”受加在一起时，再加入一定数量的电
子，石墨烯的电阻突然变为0.此现象中石墨烯是（ ）
绝缘体 B.导体 C.半导体 D.超导体
3.如图所示，AB、BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中比较这两段导体的电阻及通过它们的电流大小正确的是（ ）

4.在图a所示电路中，V1、V2都是有0~3V和0~15V两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图b所示，则电阻R1、R2两端的电压分别为( )
A 9.6V，2.4V B.12V，2.4V ，12V D.12V，9.6V
5.如图所示，是三合一充电器给三部手机同时充电，若拔掉其中一部手机后，其他两部手机的连接方式以及通过充电器的总电流( )
A.串联 变大 B.并联 变小 C.串联 变小 D.并联 变大
6.如图所示的电路中，电源电压恒定不变，当电键K闭合时( ）
A.电压表示数变小，电流表示数变小，灯变暗
B.电压表示数变大，电流表示数变大，灯变亮
C.电压表示数不变，电流表示数不变，灯的亮度不变
D.电压表示数不变，电流表示数变小，灯变暗

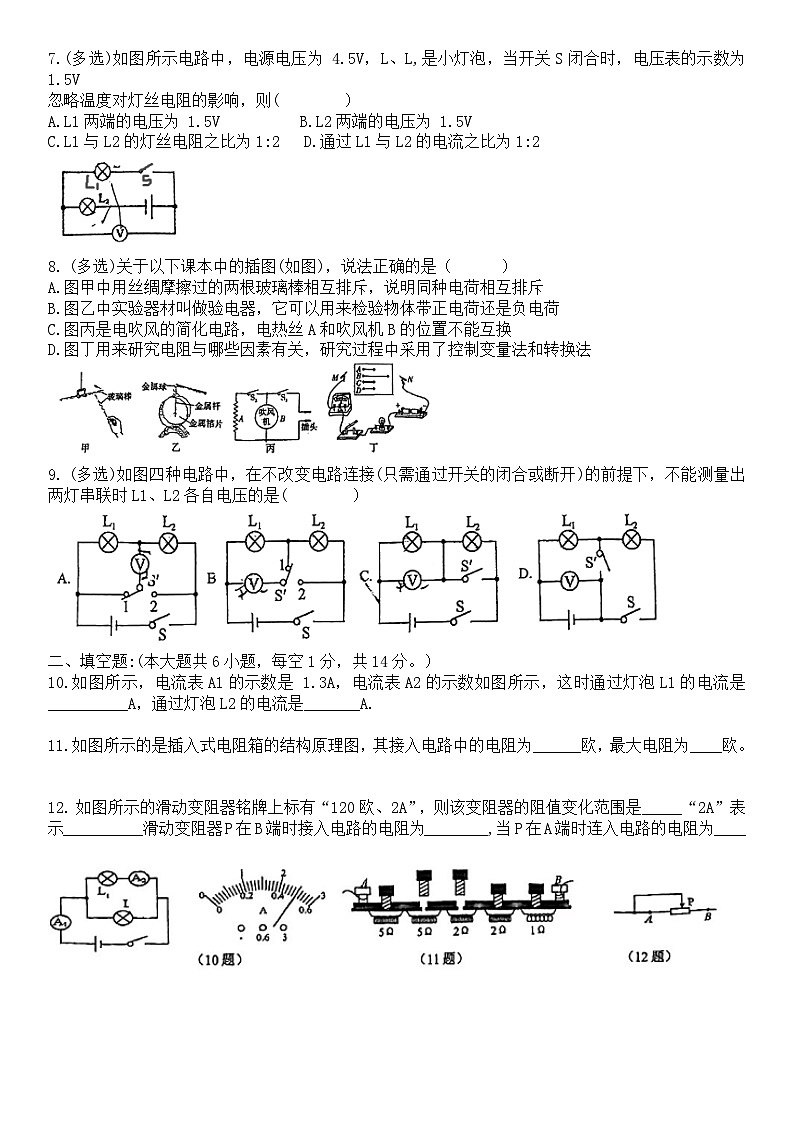

7.(多选)如图所示电路中，电源电压为 4.5V，L、L,是小灯泡，当开关S闭合时，电压表的示数为 1.5V
忽略温度对灯丝电阻的影响，则( ）
A.L1两端的电压为 1.5V B.L2两端的电压为 1.5V
C.L1与L2的灯丝电阻之比为1:2 D.通过L1与L2的电流之比为1:2
(多选)关于以下课本中的插图(如图)，说法正确的是（ ）
A.图甲中用丝绸摩擦过的两根玻璃棒相互排斥，说明同种电荷相互排斥
B.图乙中实验器材叫做验电器，它可以用来检验物体带正电荷还是负电荷
C.图丙是电吹风的简化电路，电热丝A和吹风机B的位置不能互换
D.图丁用来研究电阻与哪些因素有关，研究过程中采用了控制变量法和转换法
(多选)如图四种电路中，在不改变电路连接(只需通过开关的闭合或断开)的前提下，不能测量出两灯串联时L1、L2各自电压的是( ）
二、填空题:(本大题共6小题，每空1分，共14分。）
10.如图所示，电流表A1的示数是 1.3A，电流表A2的示数如图所示，这时通过灯泡L1的电流是__________A，通过灯泡L2的电流是_______A.
11.如图所示的是插入式电阻箱的结构原理图，其接入电路中的电阻为______欧，最大电阻为____欧。
如图所示的滑动变阻器铭牌上标有“120欧、2A”，则该变阻器的阻值变化范围是_____“2A”表示__________滑动变阻器P在B端时接入电路的电阻为________,当P在A端时连入电路的电阻为____

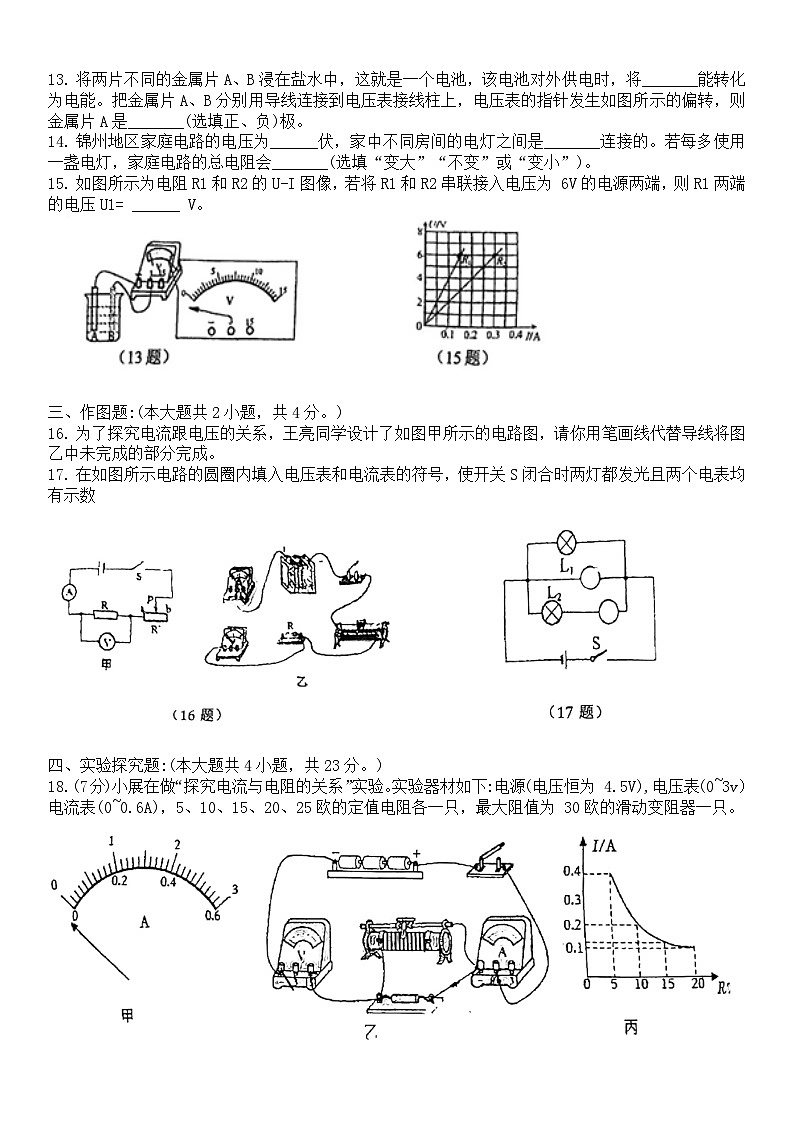

将两片不同的金属片A、B浸在盐水中，这就是一个电池，该电池对外供电时，将_______能转化为电能。把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，则金属片A是_______(选填正、负)极。
锦州地区家庭电路的电压为______伏，家中不同房间的电灯之间是_______连接的。若每多使用一盏电灯，家庭电路的总电阻会_______(选填“变大”“不变”或“变小”)。
如图所示为电阻R1和R2的U-I图像，若将R1和R2串联接入电压为 6V的电源两端，则R1两端的电压U1= ______ V。
三、作图题:(本大题共2小题，共4分。)
为了探究电流跟电压的关系，王亮同学设计了如图甲所示的电路图，请你用笔画线代替导线将图乙中未完成的部分完成。
在如图所示电路的圆圈内填入电压表和电流表的符号，使开关S闭合时两灯都发光且两个电表均有示数
四、实验探究题:(本大题共4小题，共23分。)
18.(7分)小展在做“探究电流与电阻的关系”实验。实验器材如下:电源(电压恒为 4.5V),电压表(0~3v）电流表(0~0.6A)，5、10、15、20、25欧的定值电阻各一只，最大阻值为 30欧的滑动变阻器一只。
(1)闭合开关前，小展发现电流农的指针如图甲偏转，其原因可能是_____________
(2)小展连接的电路如图乙所示，闭合开关后，发现电流表无示数，电压表的示数为_________V。
(3)小红发现小展的电路连接有问题，她只改动了一根导线，即可使连线正确。请在接错的导线上打“x”并用笔画线代替导线画出正确的接法。
(4)根据测盘数据描绘出图丙所示的图像，可以得出结论___________
(5)小展为了得出普遍规律，又用 25欧的电阻进行了第5次实验，发现无论怎样调节滑动变阻器的滑片，都不能使电压表的示数为_________V:分析其原因可能是滑动变阻器的规格不符合要求。为完成整个实验，应该选取哪种规格的滑动变阻器_________
A.300欧 0.6A
B.20欧 1.5A
C.50欧 1.0A
在交流评估环节，小红认为小展即便做了第5次实验，总结得出的“电流与电阻的关系”依然不具有普遍性，小红建议小展应__________，使用上述几个电阻重复实验，这样才能实现真正意义上的多次实验，进而得出普遍规律。
19.(7分)小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路
(1)连接电路前,小明发现电压表指针如图乙所示,接下来他要对电压表进行的操作是_____________
(2)小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是____________(写出一种即可)。
(3)排除故障后，小明完成了实验，并把数据记录在上表中。分析实验数据得出两个实验结论:
①串联电路两端的电压_________各部分电路两端电压之和;
②串联电路中，各部分电路两端电压相等。
(4)实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是___________
，另外，小明的实验在设计方案上还存在另一个不足之处是_______________________.
小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测L两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法___________(选填“能”或“不能”）测出L,两端的电压，理由是_________________.
20.(5分)用如图所示的实验装置探究影响电阻大小的因素，其中A、B、C都是镍铬合金材料，D是锰铜合金:ABD长度相同，ACD粗细相同。
(1)该实验中以________来间接表示接入电路电阻相对大小，其值越大说明电阻越_______。
(2)如果想探究导体长度对导体电阻的影响，应该选用________两组电阻丝接入电路进行比较。比较AD两组电阻丝得出结论:____________
(3)实验过程中，当将B接入电路时，发现电流表指针满偏到最右边无刻度处，无法记录电流数值。聪明的小强经过思考后，只取下一个实验元件，重头开始又重新做了一次实验，解决了上述问题。请你猜想一下小强取下的是__________(选填“一个开关”、“一段导线”、“一节电池”、“一个电流表”或“一段电阻丝”)
21.(4分)在“探究电流与电压的关系”实验中，小潘设计并连接了如图甲所示的电路。
(1)在闭合开关前，滑动变阻器的滑片应移到最_______端。(选填“左”或“右”)
(2)闭合开关，发现电流表有示数，电压表无示数，已知导线、仪表均完好且接触良好，则故障原因可能是定值电阻_。(选填“断路”或“短路”)
(3)排除故障后，闭合开关，移动滑动变阻器的滑片，进行多次测盘，记录实验数据如上表。分析表中数据可知:在电阻一定的情况下，通过导体的电流与导体两端的电压成___________
(4)滑动变阻器在本实验中的主要作用________________
五、计算题:(本大题共2小题，共15分。)
22.(8分)如图小灯泡L、L2串联后接在电压为 9V电源中，闭合开关S，灯泡L,两端的电压5V，灯泡L2的电阻R2=10欧。求:
(1)灯泡L2两端的电压;
(2)电路中的电流;
(3)灯泡L1的电阻R1的阻值
23.(7分)如图所示的电路，R=302，R,=202，开关S闭合后，电流表A的示数为 0.4 A。求:
(1)电源的电压;
(2)通过R,的电流
(3)干路中的电流
六、综合题:(本大题共1小题，每空1分,共6分。)
24.阅读短文，回答问题。
神奇的二极管
二极管是一种重要的半导体电子元件，符号为“”，
具有特殊的导电性，当电流从“+”极流进二极管时，二极管导通，相当于一根导线;而电流从“_”极流入时，二极管断路，实际上不会有电流通过。发光二极管只是二极管中的一种，与白炽灯泡相比，发光二极管具有节能、环保、安全、寿命长、低功牦、低热、高亮度、防水、微型、防霞、易调光、光束集中、维护简便等优点，可以广泛应用于各种指示、显示、装饰、背光源、普通照明等领域。
(1)常温下半导体的导电性能比导体要__(选填“好”或“差”)，二极管具有_________性
(2)为了探究二极管的特殊导电性 连接了图甲、图乙两个电路，闭合开关S，灯泡能够发光的是图___________(选填“甲”或“乙”);
(3)二极管的特殊导电性源自于构成材料P型半导体和N型半导体组成的晶片，受此启发，科研人员利用P型半导体元件和N型半导体元件串联，接上直流电源后，半导体材料的两端会产生温度差(珀尔帖效应)，制成了电脑的散热器。如图丙所示，二对PN型半导体对是________(选填“串联”或“并联”)连接的。在电流方向是N-P的地方吸热，而在电流方向是P-N的地方放热，则靠近电脑发热体(CPU)的是图中_________(选填“上方”或“下方”)的陶瓷片;
(4)理想型开关二极管输出信号值Uk=1时，电路通路。输出信号值Uk =0时，电路断路。如图丁所示将两个理想型开关二极管接在某电路中，a、b两点信号值随时间的变化关系如图戊、已所示，则“0.03~0.04s”内电路c处是________(选填“通路”或“断路”)。
