2025年中考物理一轮复习精品课件专题15 电流 电压 电阻（含答案）

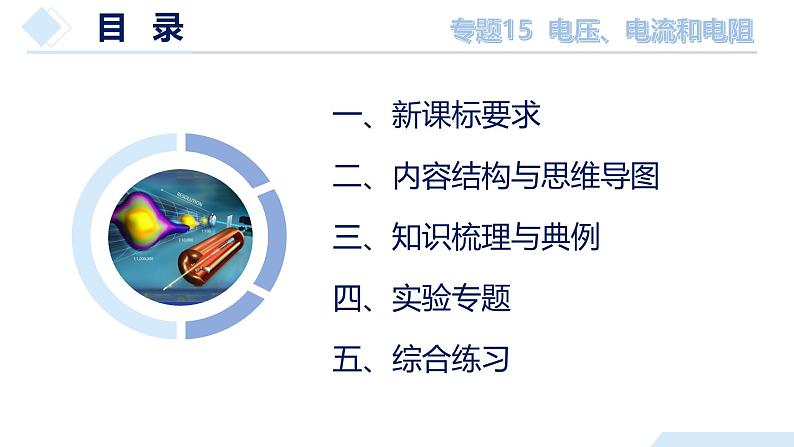

这是一份2025年中考物理一轮复习精品课件专题15 电流 电压 电阻（含答案），共60页。PPT课件主要包含了新课标要求，知识梳理与典例，实验专题，综合练习，复习内容，思维导图等内容，欢迎下载使用。
二、内容结构与思维导图
专题15 电压、电流和电阻
一、新课标要求（2022版）

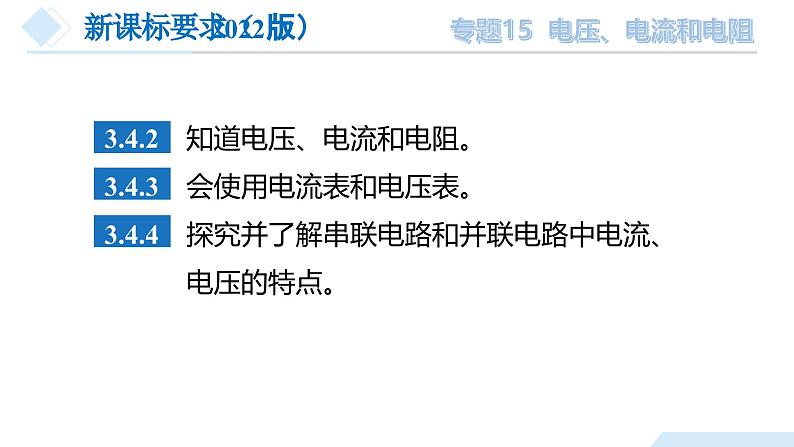

新课标要求（2022版）
3.4.2 知道电压、电流和电阻。3.4.3 会使用电流表和电压表。3.4.4 探究并了解串联电路和并联电路中电流、 电压的特点。
1. 电流的强弱（1）电流 I：表示电流强弱的物理量。（2）电流的单位①在国际单位制（SI）中：安培，简称安，符号A。②常用单位有毫安（mA）、微安（ μA ）.③单位换算： 1安=1000毫安 1毫安=1000微安
（1）电流表①作用：测量电路中电流的仪器。②电流表的电路符号：③电流表的构造：
（2）电流表的量程与分度值有三个接线柱，两个量程：①使用“-”与“0.6”接线柱时，量程为0～0.6A，分度值为0.02A ；②使用“-”与“3”接线柱时，量程为0～3A，分度值为0.1A .（3）电流表的读数 ①明确所选电流表的量程；②确定电流表的分度值；③由指针位置读出示数，先大格后小格。
量 程：0~0.6A分度值：_____A示数为：_____A
（2）电流表的使用规则
使用前进行调零，使指针指在零刻度线
电流表应___联在被测电路中
电流必须从电流表的“___”接线柱流入，从“-”接线柱流出
必须正确选择电流表的量程
不允许把电流表直接连到电源的_____！
知识二、串、并联电路中电流的规律　
干路电流等于各支路电流之和
②电流表有______个量程，选用“-““0.6A”两个接线柱时，电流表的分度值为______A，能测量的最大电流为______A；③选用“-““3A”两个接线柱时，电流表的分度值为____A，能测量的最大电流为______A；
【例题1】在用电流表测电流的实验中：（1）如图乙是电流表的表盘示意图；①电流表的刻度盘上的字母A，表示______；
①电流表的刻度盘上标有字母A，表示仪表用于测量电流。②由图知，电流表有两个量程，选用“﹣”“0.6A”两个接线柱时，电流表的分度值为0.02A，能测量的最大电流为0.6A。③选“﹣”“3A”两接线柱时，分度值为0.1A，能测量的最大电流3A.
③只要改动一根导线就可测总电流，请在图中用“×”号指出需改动的导线，并在图中画出改接的导线_________。
（2）在实验中：①连接电路时由于不知电流大小，电流表量程应选用______法确定；②若某同学连接的电路如图甲所示，则电流表测的是灯______的电流。合上开关后电流表的示数如图乙所示，则通过该灯的电流是______A；
①连接电路时，电流表量程应选用试触法确定。②图甲两灯并联，电流表测灯L2的电流。图乙，电流表使用0～0.6A量程，电流是0.46A。③要测干路电流，应将电流表接在干路上，改接电路如图所示.
A．两灯是并联，电流表接在干路，测的是总电流，A不符题意；B．两灯是并联，电流表和灯L1串联，但电流从电流表的负极流入，正极流出，这是错误的接法，故B不符合题意；C．两灯并联，电流表和灯L1串联，测的是通过灯L1电流，故C不符题意；D．两灯是并联，电流表和灯泡L2串联，接法是正确的，能直接测出通过灯L2电流，故D符合题意。故选D。
【例题2】如图所示，能直接测出通过灯L2电流的电路是（　　）
分析该图可知，两个灯泡并联，甲电流表与灯泡L2串联，测量的是L2的电流，乙电流表测量的是干路电流，故A正确，BCD错误。 故选A。
【例题3】如图所示的电路中，用甲、乙两只电流表测量电路中的电流，以下说法中正确的是（　　）A．甲表测的是通过小灯泡L2的电流B．乙表测的是通过小灯泡L2的电流C．甲表与小灯泡L2并联D．甲表测的是干路中的电流
由电路图可知，两灯泡并联后再与电流表、开关、电源串联组成电路，从电源的正极出发，依次串联开关、电流表、灯泡L1回到电源的负极，然后把灯泡L2并联在灯泡L1两端，电流表选用0~3A量程，如图所示。
【例题4】按图甲中的电路图，将图乙中的实物连成电路（电流表选用0~3A量程）。
水 泵— 提供水压（水位差）水 管— 传输水流水轮机— 利用水能阀 门— 控制水流通断
电源— 提供电压（电位差）导线— 传输电流电灯— 利用电能开关— 控制电流通断
1. 电压 （1）类比法探究电源和电压的作用
总结：电压是使自由电荷__________形成电流的原因；______是给用电器两端提供电压。（2）电压的单位 国际单位制：伏特，简称伏，符号是V 常用单位：千伏（kV） 毫伏（mV） 换算关系：1kV＝103V 1V＝103mV（3）常见的一些电压
2. 电压表（1）作用：测量电压的高低。（2） 电压表的电路符号：（3）电压表的构造： 三个接线柱（两个红色的为正接线柱、一个黑色的为负接线柱）、表盘、指针、调零螺丝等。
（4）电压表的量程与分度值有三个接线柱，两个量程：①使用“-”与“3”接线柱时，量程为0～3V，分度值为0.1V ；②使用“-”与“15”接线柱时，量程为0～15V，分度值为0.5V .（5）电压表的读数 ①明确所选电压表的量程；②确定电压表的分度值；③由指针位置读出示数，先大格后小格。
量 程：0~15V分度值：_____V示数为：______V
3. 电压表的使用 （1）使用前进行调零使用电压表前应该先观察指针，是否指在零刻度线上，若不指在零刻度线，则调零旋钮使指针指在零刻度线。（2）电压表与被测用电器_____联.（3）电压表的“+”接线柱靠近电源的正极，“-”接线柱靠近电源的负极。（4）被测电压不能超过电压表的最大量程。
4. 电压表与电流表的异同比较
①使用前要调零，弄清分度值、量程。②使用时都要使电流从正接线柱流入，负接线柱流出；③都要选择合适的量程，使指针稳定后再读数；④不能估计出电流、电压值时，可用试触法判断选量程。
绝对不允许不经过用电器直接接在电源两极上
能够直接并联在电源两极上
知识四、串、并联电路中电压的规律
电源两端电压等于各用电器两端电压之和
电源两端电压与各支路用电器两端电压相等
【例题1】在学习电学时，小鲁结合图（甲）、（乙）作出以下类比，其中不正确的是（ ）A．开关类似于阀门，可以控制电路通断B．电源的作用类似于水泵，使电路两端形成电压C．水压使水管中形成水流；类似地，电压使电路中形成电流D．电流类似于水流，电源外部电流方向从电池负极经用电器到正极
A．阀门可以控制水的流动，开关类似于阀门，可以控制电路通断，故A正确；B．水泵使两边水出现水压，电源的作用类似于水泵，使电路两端形成电压，B正确；C．水压使水管中水流动形成水流；电压使电路中电荷定向移动形成电流，故C正确；D．电流类似于水流，在电源外部，方向从电池正极经用电器到负极，故D错误，符合题意。故选D。
【例题2】如图所示电路中，闭合开关S后，电压表V1的示数为12V，电压表V2的示数为5V，下列说法正确的是（　　）A．电压表V2测量电源和灯L1两端的电压B．电源电压为12VC．灯L1两端电压为5VD．灯L2两端电压为7V
A．由电路图可知，闭合开关S，两灯泡串联，电压表V1测电源的电压，电压表V2测L2两端的电压，故A错误；B．电压表V1的示数为12V，则电源的电压U＝12V；故B正确；CD．电压表V2的示数为5V，则L2两端的电压U2＝5V因串联电路中总电压等于各分电压之和，所以，L1两端的电压U1＝U﹣U2＝12V﹣5V＝7V 故CD错误。 故选B。
【例题3】在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）A．1.2V，4.8V B．6V，1.2VC．1.2V，6V D．4.8V，1.2V
由题中的图可知：V1测的是电源电压；V2测的是R2两端的电压，即V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同，所以V1选的量程应是0~15V，其分度值是0.5V，读数（即电源电压）为6V；V2选的量程应是0~3V，其分度值是0.1V，读数（即R2两端的电压）为1.2V；由串联电路电压规律有，电阻R1两端的电压为U1=U﹣U2=6V﹣1.2=4.8V
1. 电阻（1）概念：在物理学中，把导体对电流阻碍作用的大小叫电阻。用字母 R 表示。（2）单位：①国际单位：欧姆，简称欧，符号Ω.②常用单位：千欧（kΩ）、兆欧（MΩ）. ③换算关系：1 kΩ = 103 Ω 1MΩ =103 kΩ.（3）电阻器　在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻。电路图中用符号 表示。
（4）对电阻的理解 可从“阻碍作用”和“性质”两个角度来分析。①导体的电阻越大，表示导体对电流的__________越大。在相同的电压下，导体对电流的阻碍作用（电阻）越大，电路中的电流越小。而绝缘体之所以起绝缘作用，就是由于其电阻很大。②导体的电阻是导体本身的一种______，由自身情况决定。不管这个导体是否连入电路，是否有电流通过，也不管它两端的电压是否改变，导体对电流的阻碍作用（电阻）总是存在的。无电流通过时，这种阻碍作用仅仅是没有体现出来而已。
（5）一些物体的电阻值
电流表的内阻约0.1欧
电压表的内阻约在几十兆欧
2. 影响导体电阻大小的因素（1）导体的电阻与导体的______、__________、_____和温度有关。在材料、横截面积相同时，导体越长，电阻越大。在材料、长度相同时，导体的横截面积越大，电阻越小。在长度、横截面积相同时，导体的材料不同，电阻不同。在一定条件下，金属导体的电阻随温度的升高而增大。
（2）小资料——不同材料的电阻值①导体的长为1m、横截面积为1mm2的不同材料的金属丝在20 ℃时的电阻值.
　　②在其他条件相同时，电阻较小的材料导电性能较强；反之，电阻较大的导电性能较弱。右图是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。
（3）半导体和超导现象①半导体导体导电性能好，绝缘体导电性能比较差。有一些材料，如锗、硅，导电性能介于导体和绝缘体之间，常常称做_______。利用半导体材料可以制作二极管、三极管，如果把很多二极管、三极管和电阻、电容等元件直接做在硅单晶片上，就成了集成电路。现代收音机、电视机、电话机、计算机、算账用的计算器，里面都有集成电路。②超导现象某些物质在很低的温度时，如铝在-271.76°C以下，铅在-265.95°C以下，电阻就变成了____，这就是超导现象。如果把超导现象应用于实际，会给人类带来很大的好处。在发电厂发电、输送电能等方面若能采用超导材料，就可以大大降低由于电阻引起的电能损耗。
能改变接入电路中电阻大小的元件叫做变阻器。实验室常用的变阻器是滑动变阻器和电阻箱。1. 滑动变阻器（1）构造：主要有滑片、电阻线圈、接线柱（A、B、C、D）、金属杆等。
（2）原理：靠改变接入电路中电阻线的_______来改变电阻。如图所示，其中滑片左右移动时与线圈相接触的部位上的绝缘层已经刮掉，电阻丝可以与滑片相连。滑片移到不同位置时，AC或BC两个接线柱间电阻丝的长度不一样，这样就可以改变接入电路中电阻的大小。（3）结构示意图和符号 ①结构示意图：A、B、C、D分别表示四个接线柱 ，P表示滑片。② 元件符号如图所示。（4）铭牌上各数值的物理意义 “××Ω”表示变阻器的最大电阻是××Ω；“×A”表示允许通过的最大的电流是×A。
（5）滑动变阻器的使用①滑动变阻器应按照“________”的方式把接线柱接入电路中。②确定好滑动变阻器的下端接线柱后，上端两个接线柱中任何一个连入电路，接法是等效的。③滑片向靠近下接线柱的方向移动，电阻变小，滑片向远离下接线柱的方向移动，电阻变大，可简记为：“近下电阻变小，远下电阻变大”。
2. 电阻箱（1）电阻箱的特点电阻箱由若干个不同阻值的定值电阻，按一定的方式连接而成。是一种可以调节电阻大小并且能够显示出电阻阻值的变阻器。（2）电阻箱的读数使用时，把两个接线柱接入电路，调节旋盘就能得到0 ~×××××Ω（通常为9999.9Ω）之间的任意阻值。各旋盘对应的指示点的示数乘以面盘上标出的倍数，然后加在一起，就是接入电路的阻值。
如图，电阻箱的阻值为7000Ω+800Ω+0Ω+4Ω=7804Ω.
3. 电位器及其应用（1）机械式电位器 如图是机械式电位器，把A和B两个接线柱串联接入电路，当顺时针旋转时，接入电路中的电阻变大，电流变小，音量变小，反之变大。电位器也可以用在其他电器上，例如，家用电器的音量调节、可调亮度的电灯，可调温度的电热毯、电饭锅，等等。（2）数字电位器数字电位器是一种用数字信号控制阻值的器件（集成电路）。具有可程序控制改变阻值、耐震动、噪声小、寿命长、抗环境污染等优点。应用在自动检测与控制、智能仪器仪表、电子产品等许多重要领域。
（3）汽车油量表如图所示是一种自动测定汽车油箱内的油面高低的装置，R是滑动变阻器，它的金属滑片固定在金属杆的右端，从油量表(实质是一只电流表)指针所指的刻度就可以知道油箱内油面的高低.当油量减小时，浮标下降，滑片向上移动，R增大，油量表的示数变小。反之，当油量增加时，浮标下降，滑片向上移动，R变小，油量表的示数变大。
【例题1】关于导体的电阻，下列说法正确的是（　　）A．导体的电阻由其两端的电压和通过导体的电流共同决定 B．导体通电时有电阻，不通电时没有电阻C．导体的电阻越大，表明导体的导电能力越强D．导体电阻越小，对电流的阻碍作用越小
AB．电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，导体通电时有电阻，不通电时也有电阻，故AB错误；C．导体的电阻越大，表明导体的导电能力越差，故C错误；D．电阻是指导体对电流的阻碍作用，导体电阻越小，对电流的阻碍作用越小，故D正确。 故选D。
【例题2】滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的（ ）A．材料 B．横截面积 C．长度 D．电流方向
导体的电阻受导体的材料、长度、横截面积、温度的影响；滑动变阻器的原理是通过改变接入电路中电阻丝的长度来改变电阻。故C符合题意，ABD不符合题意。 故选C。
【例题3】电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向A端旋转时，连入电路的电阻（　　） A．变大 B．变小C．不变 D．先变大后变小
由图可知，A、B接线柱接入电路中，则从滑片到A点这部分电阻片接入电路中，当滑片向A端旋转时，电阻片接入电路中的长度变短，则连入电路的电阻变小，故B符合题意，ACD不符合题意。 故选B。
【例题4】关于材料，下列说法正确的是（　　）A．铜、铝、陶瓷都是很好的导体B．电加热器最适合用超导体材料制成的C．导体和绝缘体没有绝对界限，绝缘体有时可以变成导体D．发光二极管是一种半导体材料，只要接入电路就可以发光
A．铜、铝是很好的导体，陶瓷是绝缘体，故A错误；B．电加热器的发热体是用电阻率大的材料制成的，故B错误；C．导体和绝缘体没有绝对界限，在一定的条件下，绝缘体有时可以变成导体，故C正确；D．发光二极管是一种半导体材料，它具有单向导电性，正向接通才可以发光，故D错误。 故选C。
AB．滑动变阻器使用时应采用一上一下的接线方式。全部接在上方或下方接线柱，移动滑片均不能起到改变阻值大小的作用。故AB错误；C．当A接M，D接N时，滑片P向右移动，滑动变阻器接入电路的电阻丝变短，阻值变小，该串联电路的电流变大，小灯泡变亮。故C正确；D．当B接M，C接N时，滑片P向右移动，滑动变阻器接入电路的电阻丝变长，阻值变大，电路的电流变小，小灯泡变暗。故D错误。 故选C。
【例题5】如图甲为某调光台灯，乙为该调光台灯的简单电路图，在电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向右移动时，灯泡的亮度变亮，则下列方法中正确的是（　　）A．A接M，B接N B．C接M，D接NC．A接M，D接N D．B接M，C接N
一、探究串联电路中各处电流的关系
1. 猜想与假设 在图中，两个小灯泡L1、L2是串联在电路中的。流过A、B、C各点的电流可能存在什么关系？猜想1：流过A、B、C各点的电流可能相等。猜想2：流过A、B、C各点的电流可能不相等，C处的电流最大，A处的电流最小。2. 设计实验 ①设计实验电路。②根据电路图连接电路，并进行测量。③把测量数据记录在表格中。④换上另外两个规格不同的小灯泡，再次测量各点的电流，看看是否还有同样的关系。
3. 进行实验 ①测出A点的电流并记录；②测出B点的电流并记录；③ 测出C点的电流并记录.
4. 分析与论证串联电路中A、B、C三点的电流是相等的，即IA=IB=IC 5. 实验结论串联电路中电流处处______。即 I＝I1=I2= …… =In
6. 交流与讨论①探究串联电路的电流规律时，为了简化操作，可在A、B、C三点各接一个电流表.②换用不同规格的灯泡再做几次的目的：是为了避免特殊性；使得出的结论具有普遍性。 ③同一次实验过程中每个小灯泡的亮度可能不同，甚至有的小灯泡不亮，但这不能说明各处电流不相等，可能是由各灯泡的规格不同造成的.
二、探究并联电路中干路电流与各支路电流的关系
1. 猜想与假设 在图中，两个小灯泡L1、L2是并联在电路中的。流过A、B、C各点的电流可能存在什么关系？猜想1：流过A、B、C各点的电流可能相等.猜想2：流过A、B、C各点的电流可能不相等，A处的电流等于B、C处的电流之和.
2. 设计实验①设计实验电路。②根据电路图连接电路，并进行测量。③把测量数据记录在表格中。④换上另外两个规格不同的小灯泡，再次测量各点的电流，看看是否还有同样的关系。
3. 进行实验①测出A处（干路）的电流并记录；②测出B处（L2支路）的电流并记录；③测出C处（L1支路）的电流并记录；
4. 分析与论证干路中的电流等于两条支路中的电流之和。IA＝IB＋IC5. 实验结论 并联电路干路中的电流等于各支路中的电流______. 即 I＝I1+I2+…… +In
6. 交流与反思①为了简化操作，还可以在A、B两点各接一个开关，把电流表接在干路，如图所示. 只闭合S、S1时，电流表测通过____的电流；只闭合S、S2时，电流表测通过____的电流；三个开关都闭合时，电流表测_____电流.
②并联电路中各支路中的电流不一定相等。当并联的两个小灯泡规格相同时，支路中的电流相等；当并联的两个小灯泡规格不同时，支路中的电流不相等.
三、探究串联电路中用电器两端的电压与电源两端电压的关系
1. 提出问题 两个灯泡串联后接在电源两端，两灯泡两端的电压与电源两端电压有什么关系？ 2. 猜想与假设猜想1：串联电路中的总电压等于各用电器两端的电压之和。猜想2：串联电路中的总电压与各用电器两端的电压相等。3. 设计并进行实验①设计实验电路并画出电路图。②选用不同规格的小灯泡L1、L2连接电路。根据电源电压选择电压表的量程。③将电压表的两端分别连到A与B、B与C、A与C，测量电压U1、U2、U。④改变两个小灯泡的规格，重做上述实验。
（4）分析论证通过对实验数据的分析可得出结论：数学表达式： U=U1+U2
串联电路中电源两端电压等于各用电器两端电压之和.
（5）交流与评估①采用不同规格的小灯泡多次测量的目的是使实验结论具有_______性，防止偶然性。②换用不同规格的小灯泡时，各小灯泡两端的电压会发生改变，但电源两端的电压（总电压）是不变的。③采用改变电源电压的方法也能达到多次测量的目的。
四、探究并联电路各支路用电器两端的电压与电源两端电压的关系
1. 提出问题 如图所示，两个灯泡并联后接在电源两端，各支路用电器两端的电压与电源两端的电压有什么关系？ 2. 猜想与假设猜想1：并联电路各支路两端的电压之和等于电源两端的总电压。猜想2：并联电路各支路两端的电压相等，并等于电源两端的总电压。3. 设计并进行实验①设计实验电路并画出电路图。②选用不同规格的小灯泡L1、L2连接电路。根据电源电压选择电压表量程。③将电压表分别连到L1两端、L2两端和电源两端，测量电压U1、U2、U。④改变两个小灯泡的规格，重做上述实验。
（4）分析论证通过对实验数据的分析可得出结论：数学表达式： U=U1=U2
并联电路中电源两端电压与各支路用电器两端的电压相等.
（5）交流与评估①当电路中有多个用电器并联时，此结论仍然成立，表达式为U1=U2=U3=…=Un=U。②当把几节相同的新干电池并联时，并联电池组两端的电压等于一节干电池两端的电压，即U=U1=1.5V。③采用不同的方法多次进行实验的目的是得出普遍规律，防止结论的偶然性。
五、探究影响导体电阻大小的因素
1. 提出问题：导体的电阻大小与哪些因素有关呢？2. 猜想与假设：电阻的大小可能与导体的材料、导体的长度、导体的粗细、导体的温度有关。3. 设计与进行实验 （1）探究方法①利用控制变量法去探究每一个因素对电阻大小的影响。 ②用电流表测量通过导体电流的大小进行比较（间接显示法），要保持电路两端的电压不变。
（2）实验器材 电源、导线、规格不同的镍铬合金丝、铜丝、灯泡、电流表、开关等.（3）实验步骤 ①实验一：探究导体电阻与长度的关系如图所示，控制导体的材料、横截面积相同，长度不同.实验记录如下。
②实验二：探究导体电阻大小与横截面积的关系。如图所示，控制导体的材料、长度相同，横截面积不同.实验记录如下。
③实验三：探究导体电阻大小与材料的关系。如图所示，控制导体的长度、横截面积相同，材料不同。实验记录如下。
④实验四：探究导体的电阻与温度的关系控制导体的材料、长度、横截面积相同，导体的温度不同。实验现象：用酒精灯给日光灯丝加热，观察到随着灯丝的温度升高，灯泡渐渐变暗，电流表的示变小。
分析表一、二的数据可得出结论：①在材料、横截面积相同时，导体越长，电阻越_____。②在材料、长度相同时，导体的横截面积越大，电阻越____。
分析表三、四的数据可得出结论：③在长度、横截面积相同时，导体的材料不同，______不同。④在一定条件下，金属导体的电阻随温度的升高而______。
5. 实验结论导体的电阻与导体的______、__________、_____和温度有关。在材料、横截面积相同时，导体越长，电阻越大。在材料、长度相同时，导体的横截面积越大，电阻越小。在长度、横截面积相同时，导体的材料不同，电阻不同。在一定条件下，金属导体的电阻随温度的升高而增大。
6. 交流与讨论 （1）转换法：在电源电压不变的情况下，通过电流表示数或灯泡亮度来判断导体电阻的大小。（2）控制变量法：①探究导体电阻与导体材料的关系：选取长度、横截面积均相同的不同材料制成的导体；②探究导体电阻与导体长度的关系：选取横截面积、材料均相同，长度不同的导体；③探究导体电阻与导体横截面积的关系：选取长度、材料均相同，横截面积不同的导体.
（3）实验中选用电流表或小灯泡的评价 当电阻变化较大时，选用电流表或小灯泡都能够直观反映出来；但若电阻变化不大时，优先选用________，使用电流表能够直观判断电阻的变化情况，通过小灯泡亮度无法直观比较出电阻变化情况。（4）为了使电路更安全地工作，可在电路中串联一个滑动变阻器，在开关闭合前滑动变阻器滑片移动到阻值最大处。
【例题1】如图是“探究串联电路的电流规律”的实验电路图。（1）实验中，选择两个小灯泡的规格最好是______（选填“相同”或“不同”）；（2）连接电路时开关要______，连好后检查电路是否连接正确，闭合开关前要进行______；（3）上表是某同学实验中的一组数据：指出上述表格所记录的数据中，明显错误的数值是_____，造成错误的原因可能是______；（4）改正错误后得到串联电路的电流规律是______；（5）你认为这个实验的设计中的问题是______。
把0～0.6A的量程误按0～3A的量程读数
串联电路中电流处处相等
实验次数太少，得出的结论不具有普遍性
（1）为得出普遍性的规律，实验中，选择两个小灯泡的规格最好不同。（2）为保护电路，连接电路时开关要断开，连好后检查电路是否连接正确，闭合开关前要进行试触。（3）根据串联电路各处的电流都相等，明显错误的数值是1.5；根据电流表大小量程之比为5∶1，造成错误的原因可能是：把0～0.6A的量程误按0～3A的量程读数了。（4）改正错误后，得到串联电路的电流规律是：串联电路中的电流处处相等。（5）只根据一组数据得出的结论有偶然性，为得出普遍性的规律要多次测量。实验设计中的问题是实验次数太少，得出的结论不具有普遍性。
【例题2】在“探究串联电路电压的特点”的活动中。（1）如图所示，连接电路时，开关必须______ ；实验中应选择规格_____（选填“相同”或“不同”）的小灯泡比较合理；（2）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压，她能否测出L2两端电压？______；（3）小红分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。小青认为小红的做法是错误的，原因和改进方法是_______ 。
（1）如图所示，连接电路时，为保护电路，防止短路，开关必断开。为得出普遍性的规律，实验中应选择规格不同的小灯泡比较合理。（2）已测出L1两端的电压，与A相连的为电压表正接线柱，与B相连的为电压表的负接线柱，小芳保持电压表的B连接点不动，只断开连接点，并改接到C连接点上，测量L2两端电压，她不能测出L2两端电压；理由是电压表正负接线接反了。（3）小红分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。小青认为小红的做法是错误的，原因是：实验次数太少，得出的结论有偶然性。改进方法是应更换不同规格的小灯泡进行多次实验。
【例题3】在探究影响导体电阻大小的因素中，小明猜想导体电阻大小可能与下列因素有关：A．导体的材料 B．导体的长度 C．导体的横截面积为验证上述猜想，他用如图所示的器材进行实验，①②④横截面积相同，③横截面积最大。（1）该实验中，通过观察_________（选填“电流表示数”或“灯泡亮度”）来反应电阻的大小，这种物理研究方法是_______；A．转换法 B．控制变量法 C．等效潜代法
实验中通过电流表示数的大小来反映电阻的大小，采用的是转换法。故选A。
（2）选用①②两根导体分别接入电路进行实验，可验证猜想______（选填猜想因素选项“A”“B”或“C”）；（3）选用①④两根导体分别接入图中M、N两点间，闭合开关电流表的示数不同，可知在导体的长度和横截面积相同时，导体电阻大小跟导体的_______有关；
（2）选用①②两根导体，材料、横截面积相同，长度不同，可验证导体电阻与长度的关系，即验证猜想B。（3）选用①④两根导体，长度、横截面积相同，材料不同，探究的是电阻大小与材料的关系；电流表的示数不同，可知在导体的长度和横截面积相同时，导体电阻大小跟导体的材料有关。
1. 下列说法中正确的是（ ）A．串联电路各处的电流也可能不相等B．通过两灯的电流相等，则两灯一定是串联的C．并联电路中各支路中的电流一定相等D．并联电路中干路中的电流一定大于任一支路中的电流
A．在串联电路中，电流处处相等，故A错误；B．若两灯的规格相同，并联时通过两灯的电流也相等，所以，通过两灯的电流相等，两灯不一定是串联的，故B错误；CD．因为并联电路中干路电流等于各支路电流之和，所以干路电流一定大于任一支路中的电流，但各支路电流与支路中的用电器有关，所以各支路中的电流不一定相等，故C错误，D正确。
2. 如图所示实物图，请用笔画线代替导线将电路图连接完整。要求：原有导线不能改变也不能与之交叉；电压表V1测量灯泡L1和L2串联后两端的总电压，量程要恰当；滑动变阻器的滑片P向右移动时，灯泡变暗。
电源为2节干池，总电压为3V，故电压表应接入0~3V的量程，电压表测两灯的总电压，故与灯泡L1和L2串联后两端并联，滑动变阻器的滑片P向右移动时，灯泡变暗，表明电流变小，接入电路中电阻变大，故滑动变阻器应接入下端左边的接线柱，如图所示.
3. 如图是一种调光台灯电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱。要求：旋钮带动滑片顺时针转动时，灯泡变亮请完成该电路的连接。
电位器应与灯泡串联接入电路中；旋钮带动滑片顺时针转动时，灯泡变亮，说明电路中的电流变大，则电路的总电阻应变小，电位器接入电路中的电阻应变小，由图可知，将b和c两接线柱接入电路后，顺时针旋转旋钮时，电阻丝连入电路中的长度变短，其阻值变小，电路中的电流变大，灯泡变亮，如图所示。
4．如图所示的实验电路，闭合开关S后，小灯泡L1、L2的电流分别是0.2A、0.3A，电流表A、A1的示数分别是（　　）A．0.5A，0.2A B．0.5A，0.3AC．0.2A，0.3A D．0.3A，0.2A
因为两灯泡并联，电流表A测干路的电流，电流表A1测灯L1的电流，并联电路中干路电流等于各支路电流之和，闭合开关S后，小灯泡L1、L2的电流分别是0.2A、0.3A，所以电流表A1的示数为0.2A；电流表A的示数为I=I1+I2=0.2A+0.3=0.5A故BCD不符合题意，A符合题意。
5. 如图甲所示电路中，电流表A1与A2指针指示的位置均为图乙，求：（1）电流表A1的读数是多少；（2）电流表A2的读数是多少；（3）通过灯L1电流是多少？
（1）（2）由图可知，闭合开关后，两灯并联，电流表A1测干路电流，电流表A2测L2支路电流，并联电路中干路电流等于各支路电流之和，因此电流表A1接入的是大量程，分度值为0.1A，读数为2.4A；电流表A1接入的是小量程，分度值为0.02A，读数为0.48A。（3）因为并联电路中干路电流等于各支路电流之和，因此通过灯L1电流为I1=I-I2=2.4A-0.48A=1.92A
6. 如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：（1）L1两端的电压U1是多大？（2）L2两端的电压U2是多大？（3）L1、L2串联的总电压U是多大？（4）电源电压是多大？
（1）V1的示数为1.3V，因此L1两端的电压U1是1.3V；（2）V2的示数为1.7V，因此L2两端的电压U2是1.7V；（3）由于两灯泡串联，根据串联电路两端电压等于各部分电压之和，可知L1、L2串联的总电压U=U1+U2=1.3V+1.7V=3V（4）电源电压等于L1、L2串联的总电压，所以电源电压是3V。
7. 如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（　　）A．灯L1与灯L2并联 B．电压表测量灯L1两端的电压C．只断开开关S1，灯L2正常发光 D．电流表测量电路总电流
A．由图可知，闭合开关S1、S2，灯L1与灯L2并联，故A正确，不符合题意；B．由图可知，电压表并联在灯泡L1两端，所以电压表测量灯L1两端的电压，故B正确，不符合题意；C．由图可知，闭合开关S1、S2，灯L1与灯L2并联，两灯独立工作互不干扰，所以若只断开开关S1，灯泡L2不受影响，将会正常发光，故C正确，不符合题意；D．由图知，电流表与灯泡L2串联，所以电流表测的是通过灯L2的电流，故D错误，符合题意。 故选D。
8．小组同学用如图所示的电路和表中的金属丝探究“导体的电阻跟哪些因素有关”。（1）为了探究电阻与长度的关系，应选择编号为______的两根金属丝，先后接入A、B间，通过观察____________来比较金属丝电阻的大小；
（1）为探究电阻与长度的关系，要控制两金属丝的材料和横截面积相同，长度不同，所以应选编号为3、5两根金属丝。该实验通过观察灯泡的亮暗来比较金属丝电阻的大小，这种方法是转换法。
（2）选择编号为3和4的两根金属丝，先后接入A、B间，发现接入3号金属丝时灯泡的亮度比接入4号时的更暗，说明4号金属丝的阻值更______（选填“大”或“小”），这实验表明：在其他条件相同时，_______________，电阻越大；
编号为3、4的两根电阻丝，材料、长度相同，而横截面积不同；3号电阻丝的横截面积比4号小，接入电路时灯泡暗，说明电路中电流小，则3号电阻丝的电阻比4号大；所以通过实验得到的结论是：在材料、长度相同的情况下，导体横截面积越小，电阻越大。
