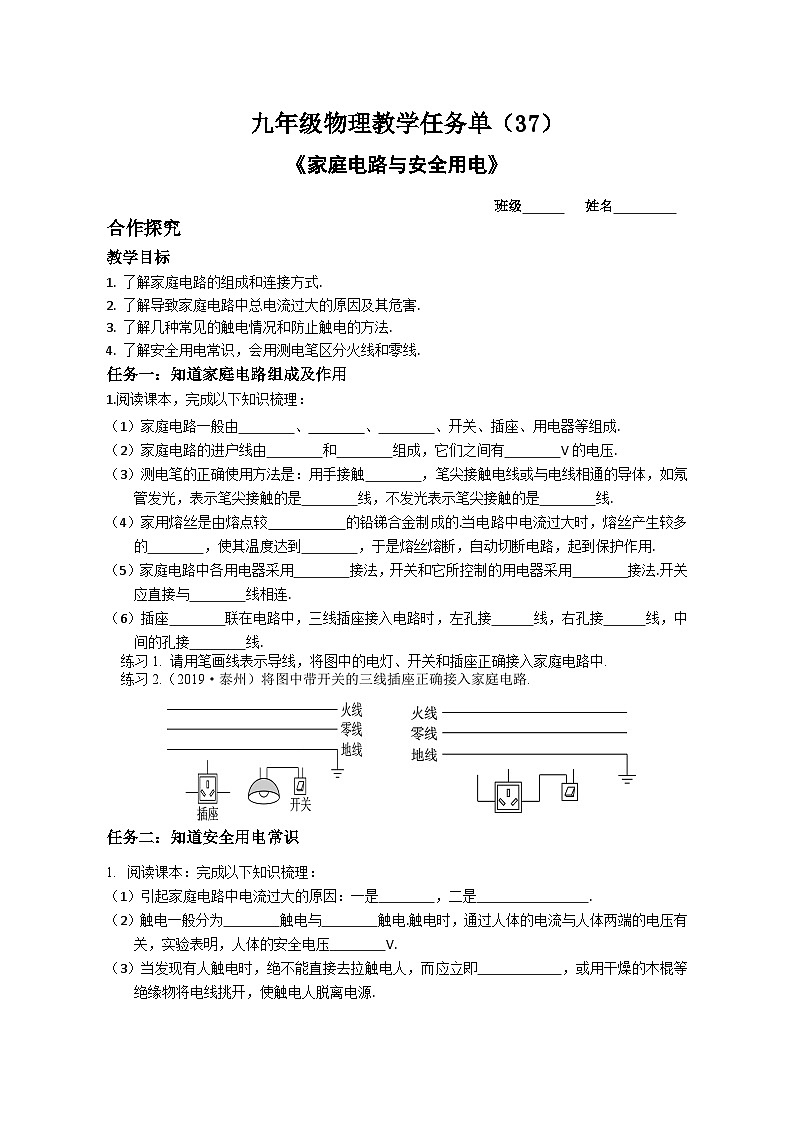

班级 姓名
合作探究
教学目标
1. 了解家庭电路的组成和连接方式.
2. 了解导致家庭电路中总电流过大的原因及其危害.
3. 了解几种常见的触电情况和防止触电的方法.
4. 了解安全用电常识，会用测电笔区分火线和零线.
任务一：知道家庭电路组成及作用
1.阅读课本，完成以下知识梳理：
（1）家庭电路一般由 、 、 、开关、插座、用电器等组成.
（2）家庭电路的进户线由 和 组成，它们之间有 V的电压.
（3）测电笔的正确使用方法是：用手接触 ，笔尖接触电线或与电线相通的导体，如氖管发光，表示笔尖接触的是 线，不发光表示笔尖接触的是 线.
（4）家用熔丝是由熔点较 的铅锑合金制成的.当电路中电流过大时，熔丝产生较多的 ，使其温度达到 ，于是熔丝熔断，自动切断电路，起到保护作用.
（5）家庭电路中各用电器采用 接法，开关和它所控制的用电器采用 接法.开关应直接与 线相连.
（6）插座 联在电路中，三线插座接入电路时，左孔接 线，右孔接 线，中间的孔接 线.
练习1. 请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中.
练习2.（2019·泰州）将图中带开关的三线插座正确接入家庭电路.
任务二：知道安全用电常识
阅读课本：完成以下知识梳理：
引起家庭电路中电流过大的原因：一是 ，二是 .
触电一般分为 触电与 触电.触电时，通过人体的电流与人体两端的电压有关，实验表明，人体的安全电压 V.
（3）当发现有人触电时，绝不能直接去拉触电人，而应立即 ，或用干燥的木棍等绝缘物将电线挑开，使触电人脱离电源.

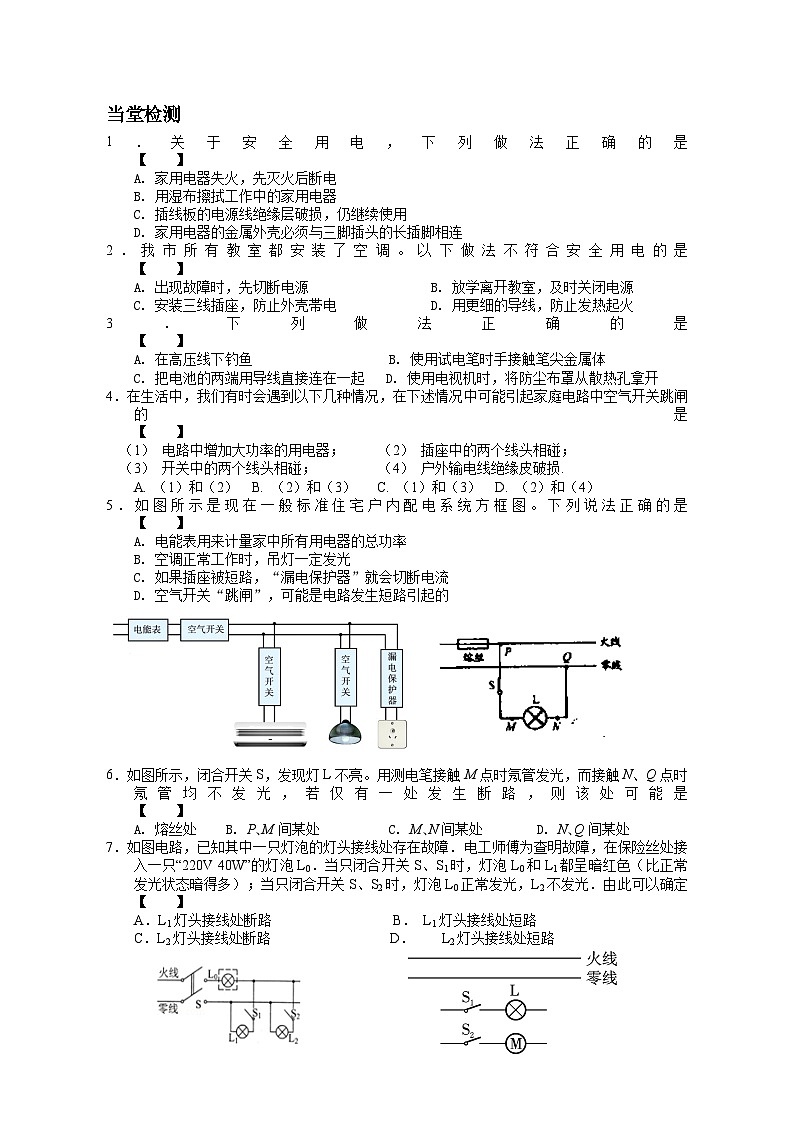

当堂检测
1．关于安全用电，下列做法正确的是 【 】
A. 家用电器失火，先灭火后断电
B. 用湿布擦拭工作中的家用电器
C. 插线板的电源线绝缘层破损，仍继续使用
D. 家用电器的金属外壳必须与三脚插头的长插脚相连
2．我市所有教室都安装了空调。以下做法不符合安全用电的是 【 】
A. 出现故障时，先切断电源B. 放学离开教室，及时关闭电源
C. 安装三线插座，防止外壳帯电D. 用更细的导线，防止发热起火
3．下列做法正确的是 【 】
A. 在高压线下钓鱼B. 使用试电笔时手接触笔尖金属体
C. 把电池的两端用导线直接连在一起D. 使用电视机时，将防尘布罩从散热孔拿开
4．在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是 【 】
（1） 电路中增加大功率的用电器； （2） 插座中的两个线头相碰；
（3） 开关中的两个线头相碰； （4） 户外输电线绝缘皮破损.
A. （1）和（2） B. （2）和（3） C. （1）和（3） D. （2）和（4）
5．如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是 【 】
A. 电能表用来计量家中所有用电器的总功率
B. 空调正常工作时，吊灯一定发光
C. 如果插座被短路，“漏电保护器”就会切断电流
D. 空气开关“跳闸”，可能是电路发生短路引起的
6．如图所示，闭合开关S，发现灯L不亮。用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光，若仅有一处发生断路，则该处可能是 【 】
A. 熔丝处B. P､M间某处C. M､N间某处D. N､Q间某处
7．如图电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定【 】
A．L1灯头接线处断路 B． L1灯头接线处短路
C．L2灯头接线处断路 D．L2灯头接线处短路
8．投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动；若只闭合开关S1，灯泡不亮.
