备战2025年高考二轮复习物理（通用版）专题分层突破练17 电学实验（Word版附解析）
展开
这是一份备战2025年高考二轮复习物理（通用版）专题分层突破练17 电学实验（Word版附解析），共8页。试卷主要包含了7×103 5，0×10-3 m的水管等内容，欢迎下载使用。

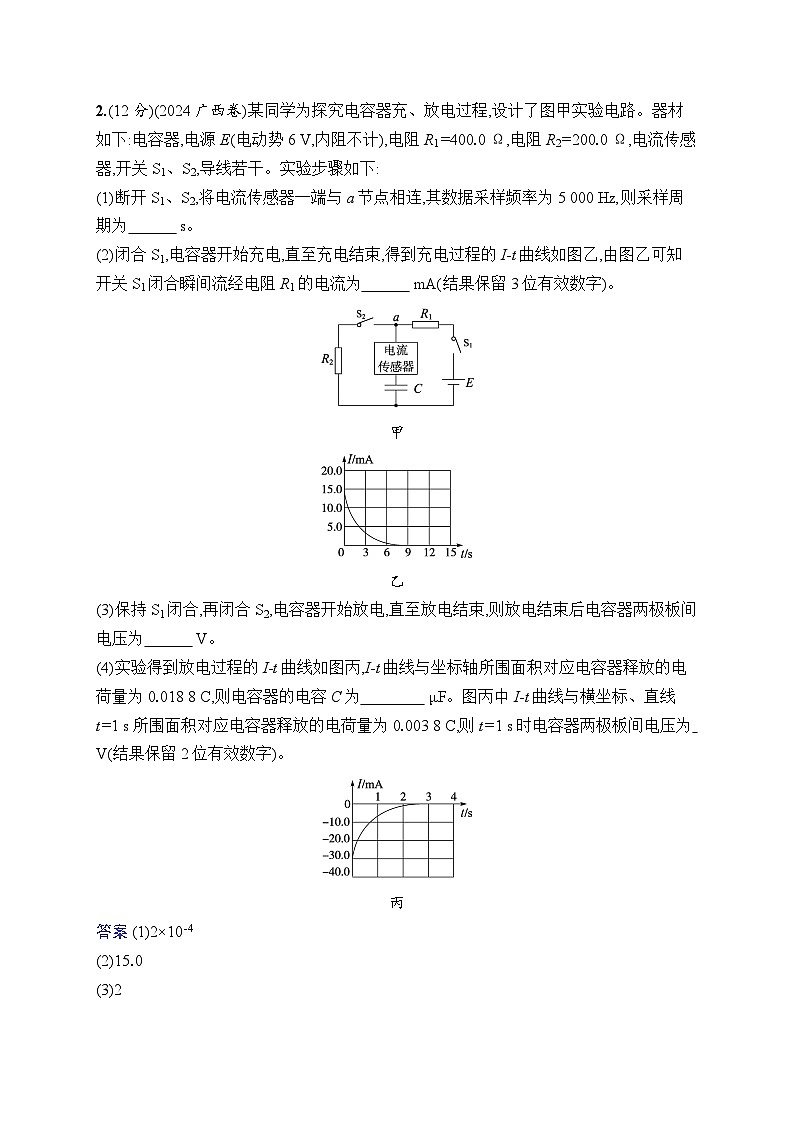

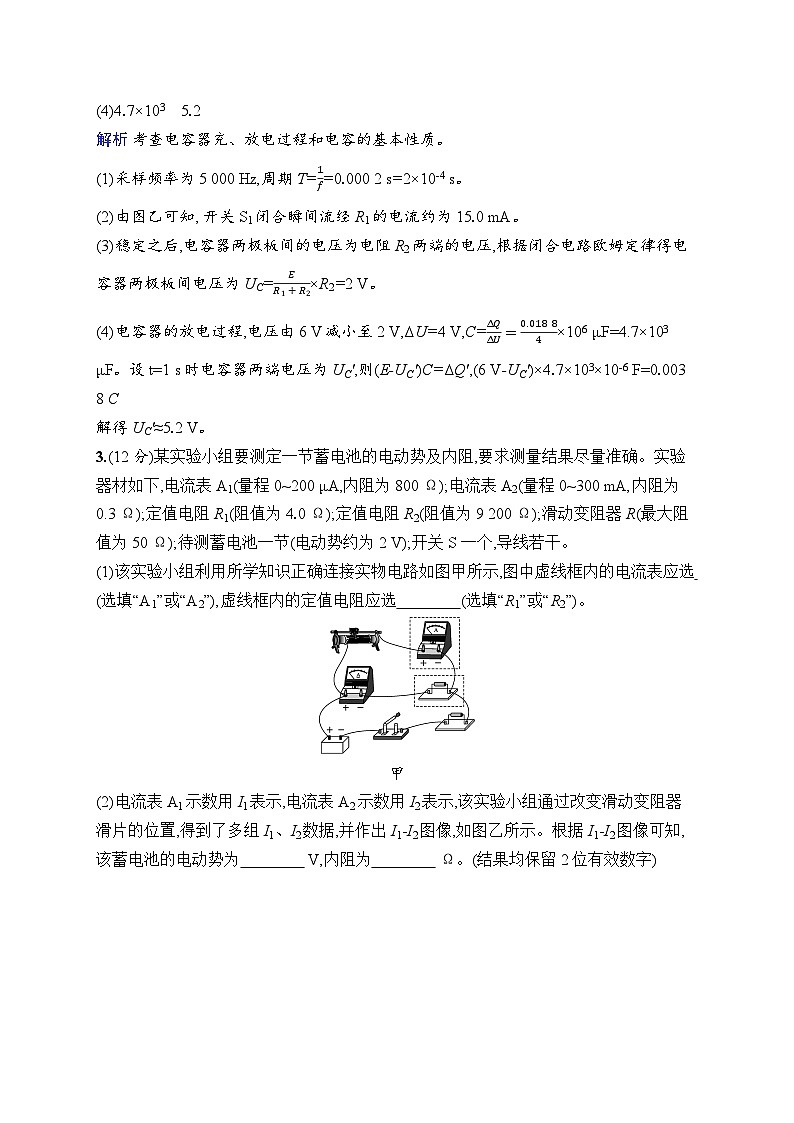

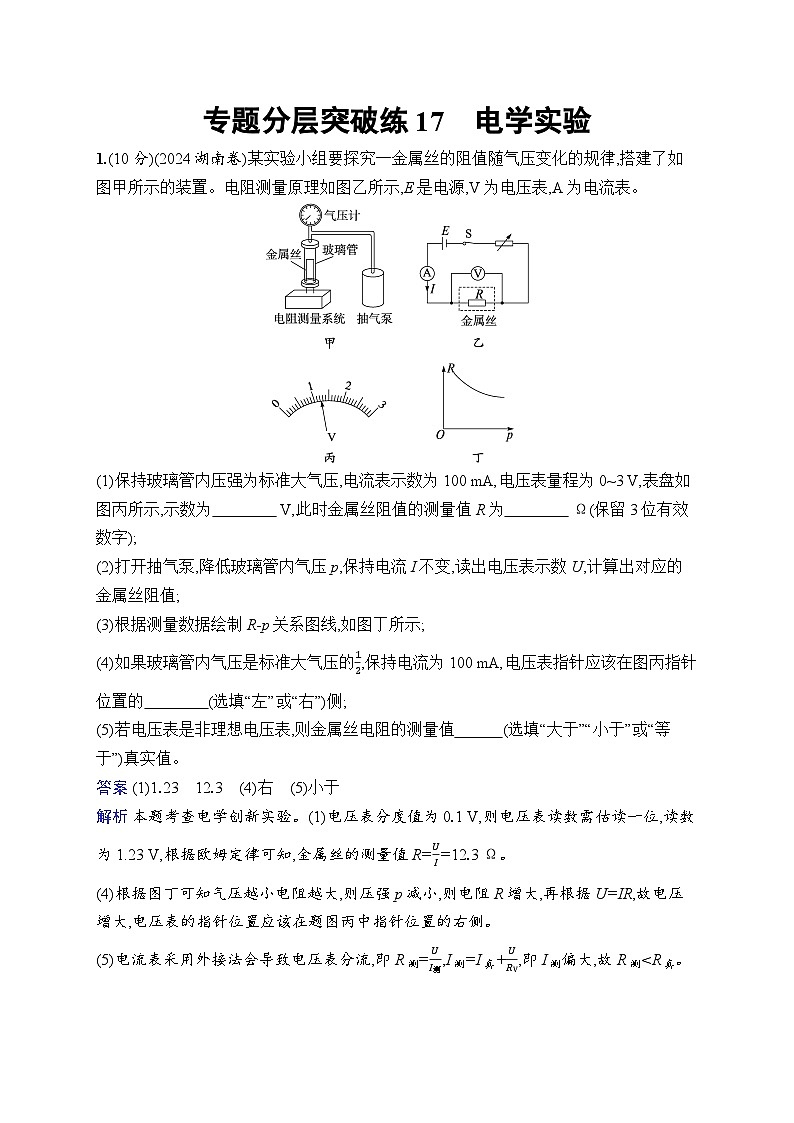

(1)保持玻璃管内压强为标准大气压,电流表示数为100 mA,电压表量程为0~3 V,表盘如图丙所示,示数为 V,此时金属丝阻值的测量值R为 Ω(保留3位有效数字);
(2)打开抽气泵,降低玻璃管内气压p,保持电流I不变,读出电压表示数U,计算出对应的金属丝阻值;
(3)根据测量数据绘制R-p关系图线,如图丁所示;
(4)如果玻璃管内气压是标准大气压的12,保持电流为100 mA,电压表指针应该在图丙指针位置的 (选填“左”或“右”)侧;
(5)若电压表是非理想电压表,则金属丝电阻的测量值 (选填“大于”“小于”或“等于”)真实值。
答案 (1)1.23 12.3 (4)右 (5)小于
解析 本题考查电学创新实验。(1)电压表分度值为0.1 V,则电压表读数需估读一位,读数为1.23 V,根据欧姆定律可知,金属丝的测量值R=UI=12.3 Ω。
(4)根据图丁可知气压越小电阻越大,则压强p减小,则电阻R增大,再根据U=IR,故电压增大,电压表的指针位置应该在题图丙中指针位置的右侧。
(5)电流表采用外接法会导致电压表分流,即R测=UI测,I测=I真+URV,即I测偏大,故R测
