这是一份初中物理鲁教版（五四学制）（2024）九年级上册第四节电流的测量说课课件ppt，共20页。

电路中，电流的方向是怎样的？
舞台灯的亮度可变，说明通过灯的是变化的。
三节干电池做电源灯泡更亮，说明通过灯泡的电流越大。

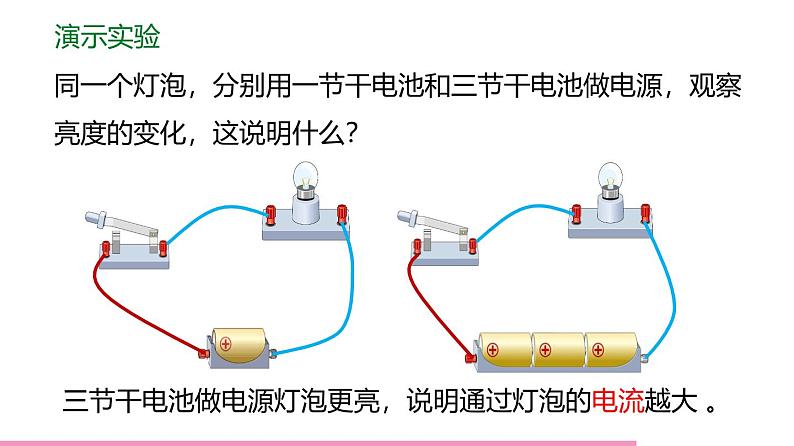

同一个灯泡，分别用一节干电池和三节干电池做电源，观察亮度的变化，这说明什么？

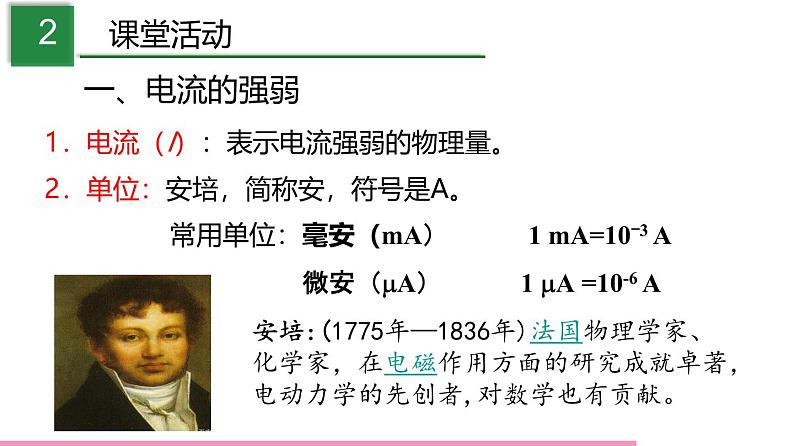

1．电流（I）：表示电流强弱的物理量。
2．单位：安培，简称安，符号是A。常用单位：毫安（mA） 1 mA=10-3 A　　微安（mA） 1 mA =10-6 A
安培:(1775年—1836年)法国物理学家、化学家，在电磁作用方面的研究成就卓著，电动力学的先创者,对数学也有贡献。

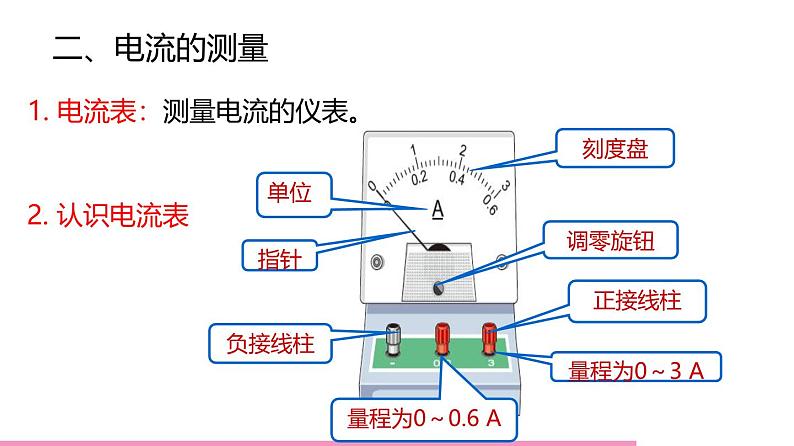

1. 电流表：测量电流的仪表。

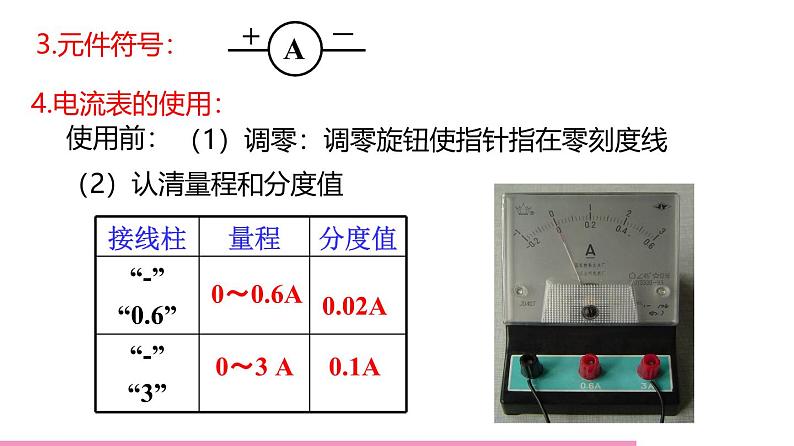

（1）调零：调零旋钮使指针指在零刻度线
（2）认清量程和分度值

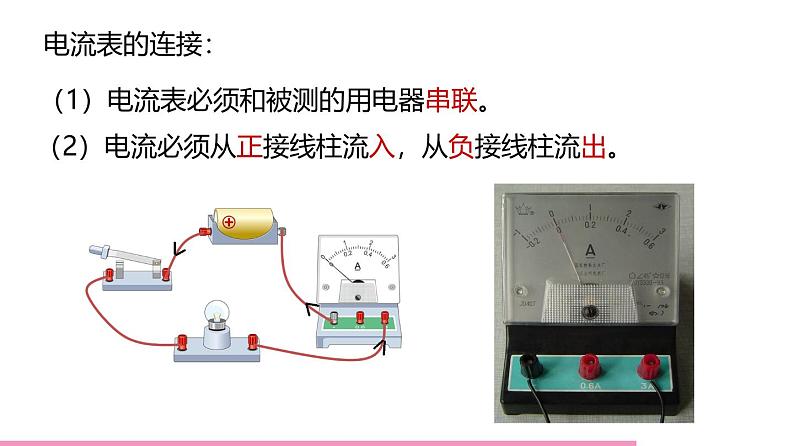

（1）电流表必须和被测的用电器串联。
（2）电流必须从正接线柱流入，从负接线柱流出。
（3）必须正确选择量程。
（4）绝不允许把电流表直接连到电源的两极！
用试触法，从大量程开始选
闭合开关后，用导线迅速碰触3A的接线柱，看闭合的瞬间，指针偏转是否超出最大值。若没有，则改用小量程再试触
根据所给电路图连接实物图。
在实验过程中，如果出现以下情况，怎么处理？
在元件完好的前提下，电路有断路，查找断路。
2.试触时指针反向偏转
是正、负接线柱接反，应改接。
量程选择偏小，应改接较大量程。
量程选择偏大，应改接较小量程。
不但在输电线路中有电流，生物体内也有电流。
例如，人体心脏的跳动就是由电流来控制的。
人在说谎时的心理变化必然引起一些生理参数的变化（皮肤电、脉搏、血压、呼吸等的变化），同时将微弱的电流通过身体。对不同信息的回答真实与否会影响皮肤对微弱电流的抵抗，从而反应出他们是否说谎。
本堂重点：电流表的使用
本堂难点：电流表的连接
如图所示，是某些学生实验时的情形，其中操作正确的是（）A．如图甲拉动物体测滑动摩擦力 B．如图乙闭合开关测电路电流C．如图丙使用温度计测液体温度 D．如图丁举着量筒读液体体积
将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是（）A.电流表测量干路电流 B.L1与L2的亮度一定相同C.通过L1和L2，的电流一定相等 D.只断开S2，L1发光且亮度不变
（2023·毕节）如图所示电路，当开关S1、S2闭合后，A2与R2是　　（选填“串”或“并”）联的，电流表A1测量的是通过　　（选填“干路”“R1”或“R2”）的电流，电流表的指针偏转如图2所示，电流表的示数为　　A。
如图所示，图甲中电流表的读数为________A。
