初中物理鲁教版（五四学制）（2024）九年级上册第五节 探究串、并联电路中电流的规律集体备课课件ppt

这是一份初中物理鲁教版（五四学制）（2024）九年级上册第五节 探究串、并联电路中电流的规律集体备课课件ppt，共20页。

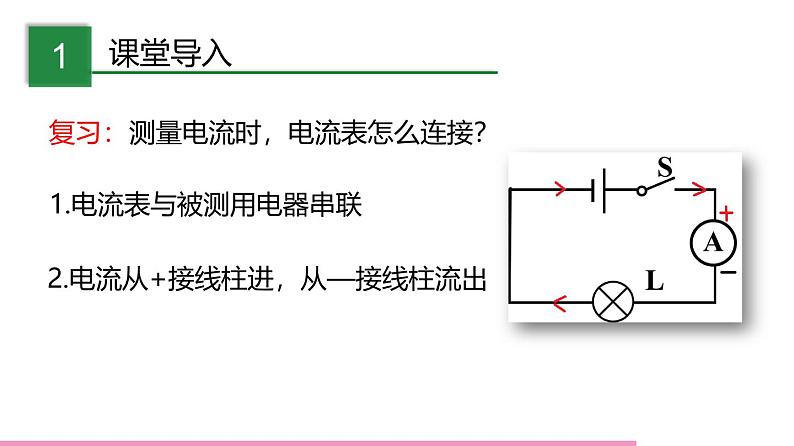

1.电流表与被测用电器串联
测量电流时，电流表怎么连接？
2.电流从+接线柱进，从—接线柱流出

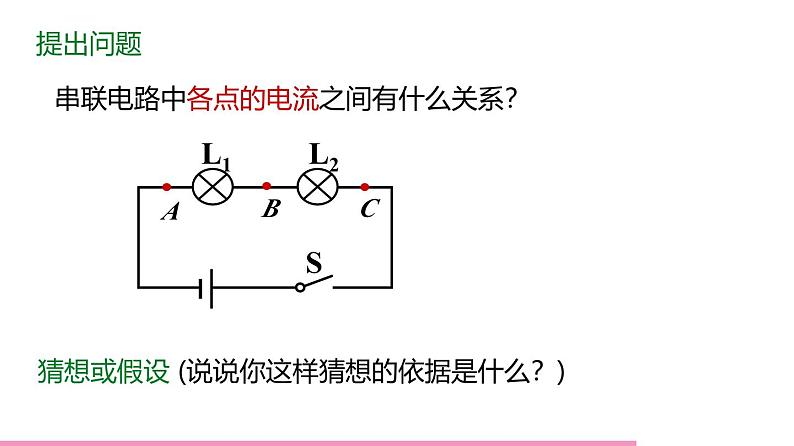

串联电路中各点的电流之间有什么关系？
猜想或假设 (说说你这样猜想的依据是什么？)

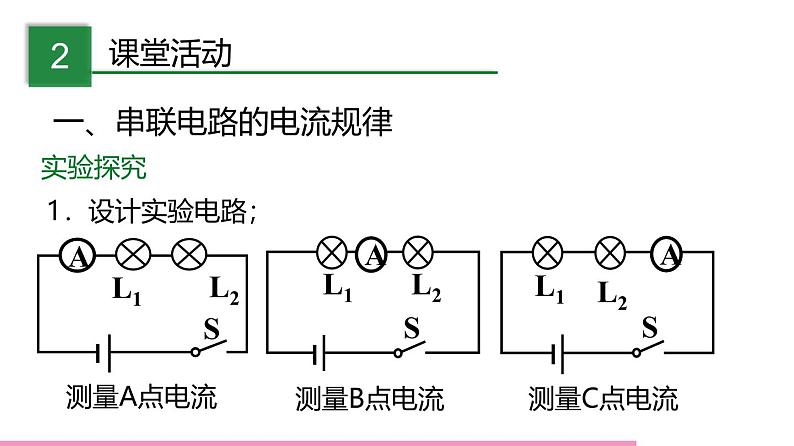

一、串联电路的电流规律

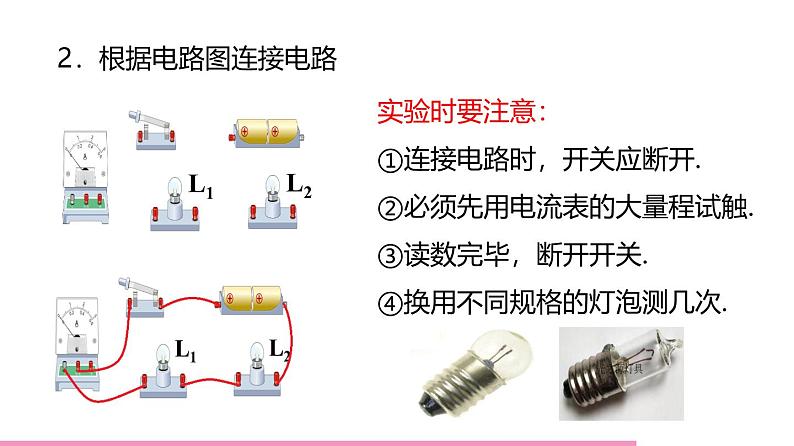

2．根据电路图连接电路
实验时要注意：①连接电路时，开关应断开.②必须先用电流表的大量程试触.③读数完毕，断开开关.④换用不同规格的灯泡测几次.

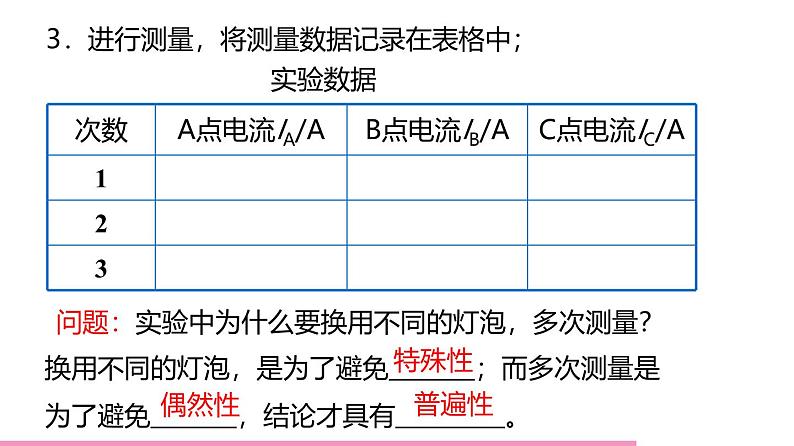

3．进行测量，将测量数据记录在表格中；
问题：实验中为什么要换用不同的灯泡，多次测量？
换用不同的灯泡，是为了避免 ；而多次测量是为了避免 ，结论才具有 。

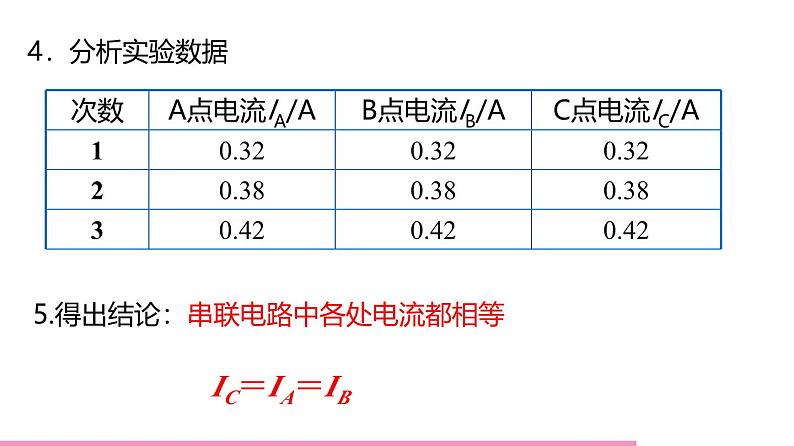

5.得出结论：串联电路中各处电流都相等

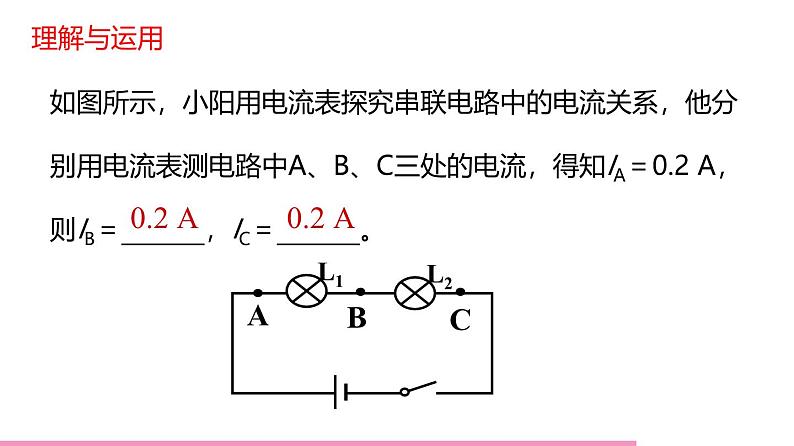

如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2 A，则IB＝_______，IC＝_______。
二、并联电路的电流规律
并联电路中干路电流与各支路电流有什么关系？
与河流的支流流量和干流流量之间相似吗？
测量干路电流时，一定注意量程的选择。
3．进行测量，将测量数据记录在表格中
3次测量中，可以选择1次实验用规格一样的灯泡，其余2次用规格不一样的灯泡。
并联电路中，干路电流等于各支路电流之和。
如图所示电路图，电流表A1的示数为0.9 A，A3的示数为0.4 A，则通过L1的电流是 _________，通过L2的电流是_________，通过干路的电流是_________。
串、并电路中电流的规律
本堂重点：I＝I1＝I2 I＝I1＋I2
本堂难点：利用串、并电路中电流的规律，分析和计算。
考点一：串、并联电流的规律
如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（　　）
A．0.1A B．0.2AC．0.3A D．0.4A
下列说法不正确的是( )A．物体运动状态发生改变则物体一定受到力的作用B．两个灯泡的电流相等，说明两个灯泡一定是串联的C．判断物体是运动还是静止，取决于所选择的参照物D．水和酒精混合后总体积变小，说明分子间存在空隙
考点二：探究串、并联电路中的电流时， 电路的连接。
将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是（ ）
A.电流表测量干路电流 B.L1与L2的亮度一定相同C.通过L，和L，的电流一定相等 D.只断开S2，L1发光且亮度不变
如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关S在干路上，电流表只通过L1的电流，导线不能交叉。
