第19章 生活用电 同步练习2024-2025学年物理人教版九年级全一册
展开
这是一份第19章 生活用电 同步练习2024-2025学年物理人教版九年级全一册，共10页。

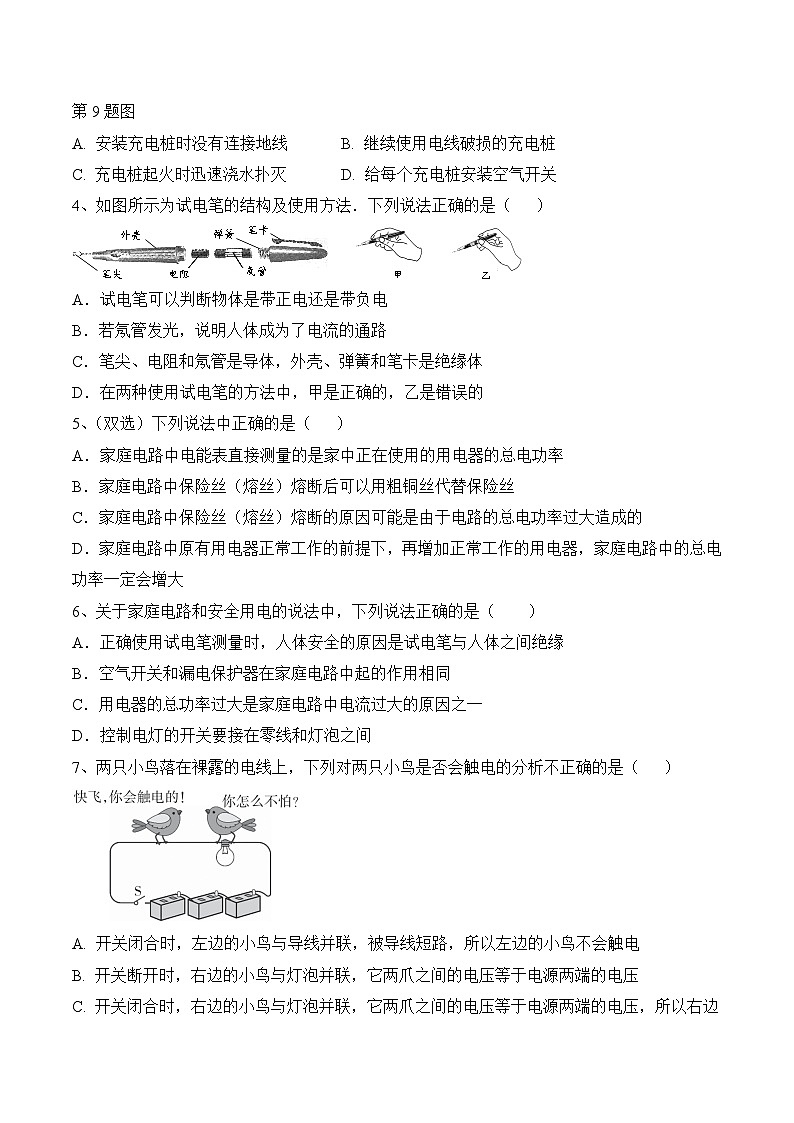

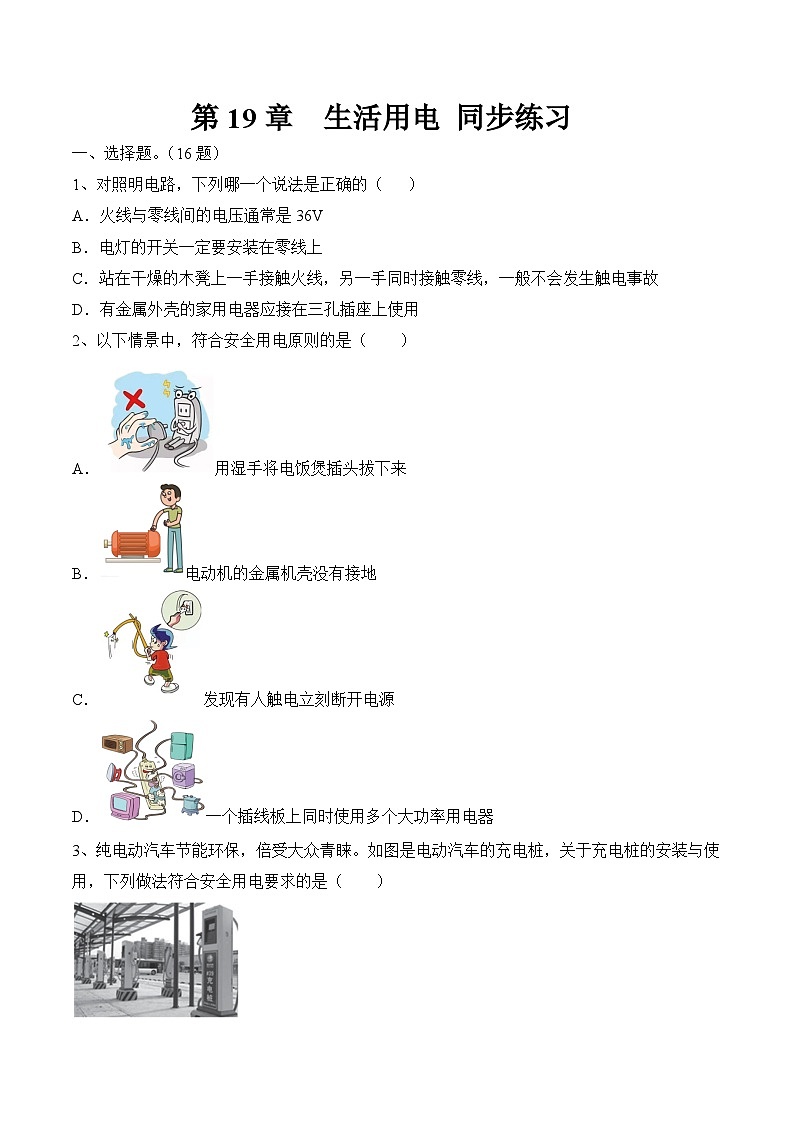

第19章 生活用电 同步练习一、选择题。（16题）1、对照明电路，下列哪一个说法是正确的（ ） A．火线与零线间的电压通常是36V B．电灯的开关一定要安装在零线上 C．站在干燥的木凳上一手接触火线，另一手同时接触零线，一般不会发生触电事故 D．有金属外壳的家用电器应接在三孔插座上使用2、以下情景中，符合安全用电原则的是（ ）A．用湿手将电饭煲插头拔下来B．电动机的金属机壳没有接地C．发现有人触电立刻断开电源D．一个插线板上同时使用多个大功率用电器3、纯电动汽车节能环保，倍受大众青睐。如图是电动汽车的充电桩，关于充电桩的安装与使用，下列做法符合安全用电要求的是（ ）第9题图A. 安装充电桩时没有连接地线 B. 继续使用电线破损的充电桩C. 充电桩起火时迅速浇水扑灭 D. 给每个充电桩安装空气开关4、如图所示为试电笔的结构及使用方法．下列说法正确的是（ ）A．试电笔可以判断物体是带正电还是带负电B．若氖管发光，说明人体成为了电流的通路C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体D．在两种使用试电笔的方法中，甲是正确的，乙是错误的5、（双选）下列说法中正确的是（ ） A．家庭电路中电能表直接测量的是家中正在使用的用电器的总电功率 B．家庭电路中保险丝（熔丝）熔断后可以用粗铜丝代替保险丝 C．家庭电路中保险丝（熔丝）熔断的原因可能是由于电路的总电功率过大造成的 D．家庭电路中原有用电器正常工作的前提下，再增加正常工作的用电器，家庭电路中的总电功率一定会增大 6、关于家庭电路和安全用电的说法中，下列说法正确的是（ ）A．正确使用试电笔测量时，人体安全的原因是试电笔与人体之间绝缘B．空气开关和漏电保护器在家庭电路中起的作用相同C．用电器的总功率过大是家庭电路中电流过大的原因之一D．控制电灯的开关要接在零线和灯泡之间7、两只小鸟落在裸露的电线上，下列对两只小鸟是否会触电的分析不正确的是（ ）A. 开关闭合时，左边的小鸟与导线并联，被导线短路，所以左边的小鸟不会触电B. 开关断开时，右边的小鸟与灯泡并联，它两爪之间的电压等于电源两端的电压C. 开关闭合时，右边的小鸟与灯泡并联，它两爪之间的电压等于电源两端的电压，所以右边的小鸟会触电D. 开关断开时，右边的小鸟两爪之间无电压，没有电流通过它的身体，右边的小鸟不会触电8、如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下面有关电路图及故障的说法中错误的是（ ）ab电能表火线零线地线火线零线进户线总开关保险盒cmnjkLSA．电能表的单位是千瓦时B．三孔插座是为了防止用电器外壳带电发生触电事故C．若在导线a和b之间接一个灯泡L1，则它和L是并联D．根据测试结果，应该是m与j之间断路9、关于家用电路，下列说法中正确的是（ ） A．电路中的总电阻较大，是因为同时工作的用电器较多 B．电路中的总电流较大，是因为用电器的电阻较大 C．安装保险丝，是因为保险丝的电阻较大 D．电炉丝热得发红，连接电炉的导线却不热，是因为电炉丝的电阻远比导线的电阻大 10、下列说法正确的是（ ）A．摩擦起电现象中，物体由于得到正电荷而带正电B．家庭电路中，电能表是测量电功率大小的仪表C．利用超导材料可以制作二极管D．家庭电路中，电流过大的原因可能是发生短路11、陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障，维修电工了解到：水井内有抽水泵（主要部件为电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，井水温度从此偏高。电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知，陈家抽水电路的实际连接方式为下图中的（ ）A. B. C. D. 12、下列有关家庭电路的说法中正确的是（ ）A．空气开关跳闸时，一定是某处出现了短路B．电灯开关应串接在火线与电灯之间C．家庭电路中的用电器都是串联的D．电能表测量的是家用电器的总功率13、（双选）关于家庭电路，下列说法中正确的是（ ） A．家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起的 B．在家庭电路中，同时工作的用电器越多，总电阻越小 C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器 D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小 14、如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）A．熔丝熔断 B．三孔插座与地线接触不良C．灯泡被短路 D．A、B两点间断路15、如图所示的做法中符合安全原则的是（ ）A．雷天站在大树下避雨 B．用手指触碰插座的插孔C．用湿抹布擦发光的灯泡 D．将冰箱的金属外壳接地16、如图所示是一款带有开关和指示灯的插线板。下列说法正确的是（ ）A．可以把用电器的三脚插头改为两脚插头插在两孔插座上使用B．有金属外壳的家用电器要使用三孔插座C．插座上的开关和指示灯是并联的D．使用多个大功率用电器时，可以同时插在同一插线板上二、填空题。17、如图所示,电路中打“×”处表示断路之处,若开关闭合后,用试电笔测试电路中A、B、C三点,则不能使试电笔氖管发光的是 点。 18、小华家的电能表上标有“600revs/(kW·h)”的字样，表示接在这个电能表上的用电器，每消耗1kW·h的电能，电能表上的转盘转过600转，她想用电能表测量家中空调的功率，便单独使用空调1min，同时观察到电能表上的转盘转过了10转，则空调的功率为 W，家庭电路如果电流过大，会导致温度升高，造成火灾，电流过大有两个原因，一是 ，二是 。19、如图所示的电吹风是同学们非常熟悉的日常用品之一，但是你很少注意，在它的说明上有一句“严禁带入浴室使用”，其原因是在潮湿的环境中，人体的电阻变__，比在干燥的环境中更容易发生____事故。20、家庭电路中的触电事故有单线触电和双线触电两种，都是因为人体直接或间接跟 （选填“火线”或“零线”）接触造成的；对人体的安全电压是不高于 V。21、小明学习了电学知识以后,想在家里安装一盏照明灯和一个三孔插座,他设计的电路如图所示,图中虚线框A和B内分别接入开关或灯泡,则虚线框A内应接 ,图中三孔插座的插孔 (选填“a”“b”或“c”)应与地线相连。 22、家庭电路中电流过大的原因有(1)用电器的 过大：由I＝eq \f(P,U)知，U一定时，P越大，I越 。(2)发生 ：火线和零线直接连通，电线绝缘皮老化或破损。23、电动扶梯在公共场所的广泛应用为人们的生活带来了极大的便利。如图所示为某商场的电动扶梯，其电动机的额定电压与工厂用的动力电路的电压相同，该电压为____（选填“220”或“380”）V，人在该电压下发生的触电事故一般为____（选填“接触”或“电弧”）触电。该电动机工作时外壳____（选填“必须”或“不必”）接地。三、作图题。24、在符合安全用电原则的前提下，请将带有保险丝的三孔插座和带有开关的电灯分别接入电路中。四、实验题。 25、小科家有几盏相同的照明灯，如图甲所示，按要求连接在家庭电路上，并由一个开关控制。（1）取下任何一个灯泡后，闭合开关，其余的灯仍能发光，则这几盏灯之间是： 联的。断开开关，装上灯泡。（2）小科觉得连接灯泡的金属导线没有用绝缘材料包裹，可能有安全隐患。如果照明灯的额定电压是220 V，要辨别连接灯泡的两根金属导线中与火线相连的一根，请写出检测工具及步骤。 。（3）小科用第(2)题的检测方法也无法辨别，于是怀疑照明灯的额定电压不是220 V，观察灯泡外包装，上面有如图乙所示信息。请你对这种接线方法的安全性进行分析。 。五、计算类综合题。 26、现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的熔丝。则：（1）只有用电器R接入电路时，通过熔丝的电流为 A。（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是 A（上表电阻数据适用此人）。（3）熔丝不会“救”人命的原因是 。第19章 生活用电 同步练习2024-2025学年物理人教版九年级全一册一、选择题。（16题）1、D 2、C 3、D 4、B 5、CD 6、C 7、B 8、D 9、D10、D 11、B 12、B 13、BD 14、D 15、D 16、B 二、填空题。17、B 18、1000 短路 用电器总功率过大 19、小； 触电 20、火线；36 21、灯泡 b 22、 (1) 总功率 大 (2) 短路 23、380； 电弧； 必须 三、作图题。24、.如图所示： 四、实验题。 25、（1）并（2）检测工具：试电笔。检测步骤：①闭合开关使灯泡正常工作 ②用试电笔对连接灯泡的两根金属导线分别进行检测（3）从灯泡的铭牌中可以发现，该灯泡的额定电压是12 V，而12 V的电压对人体是安全的。但如果导线没有用绝缘材料包裹，很容易在意外情况下被短路，造成火灾等事故。 五、计算类综合题。 26、【答案】（1）5； （2）0.025；（3）通过人体的电流远小于保险丝熔断电流，人已触电，但保险丝未断。 【解答】（1）∵P＝UI，∴I＝＝＝5A；（2）由表中数据得出潮湿时，手与脚之间的电阻R′＝8.8kΩ＝8800Ω，I′＝＝＝0.025A；（3）由（2）可知发生触电时，通过人体的电流远小于保险丝熔断电流（10A），即：人已触电，但保险丝未断，所以熔丝不会“救”人命。 测量项目完全干燥时出汗或潮湿时手与手之间的电阻200kΩ5kΩ手与脚之间的电阻300kΩ8.8kΩ手与塑料鞋底之间的电阻8000kΩ10kΩ
第19章 生活用电 同步练习一、选择题。（16题）1、对照明电路，下列哪一个说法是正确的（ ） A．火线与零线间的电压通常是36V B．电灯的开关一定要安装在零线上 C．站在干燥的木凳上一手接触火线，另一手同时接触零线，一般不会发生触电事故 D．有金属外壳的家用电器应接在三孔插座上使用2、以下情景中，符合安全用电原则的是（ ）A．用湿手将电饭煲插头拔下来B．电动机的金属机壳没有接地C．发现有人触电立刻断开电源D．一个插线板上同时使用多个大功率用电器3、纯电动汽车节能环保，倍受大众青睐。如图是电动汽车的充电桩，关于充电桩的安装与使用，下列做法符合安全用电要求的是（ ）第9题图A. 安装充电桩时没有连接地线 B. 继续使用电线破损的充电桩C. 充电桩起火时迅速浇水扑灭 D. 给每个充电桩安装空气开关4、如图所示为试电笔的结构及使用方法．下列说法正确的是（ ）A．试电笔可以判断物体是带正电还是带负电B．若氖管发光，说明人体成为了电流的通路C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体D．在两种使用试电笔的方法中，甲是正确的，乙是错误的5、（双选）下列说法中正确的是（ ） A．家庭电路中电能表直接测量的是家中正在使用的用电器的总电功率 B．家庭电路中保险丝（熔丝）熔断后可以用粗铜丝代替保险丝 C．家庭电路中保险丝（熔丝）熔断的原因可能是由于电路的总电功率过大造成的 D．家庭电路中原有用电器正常工作的前提下，再增加正常工作的用电器，家庭电路中的总电功率一定会增大 6、关于家庭电路和安全用电的说法中，下列说法正确的是（ ）A．正确使用试电笔测量时，人体安全的原因是试电笔与人体之间绝缘B．空气开关和漏电保护器在家庭电路中起的作用相同C．用电器的总功率过大是家庭电路中电流过大的原因之一D．控制电灯的开关要接在零线和灯泡之间7、两只小鸟落在裸露的电线上，下列对两只小鸟是否会触电的分析不正确的是（ ）A. 开关闭合时，左边的小鸟与导线并联，被导线短路，所以左边的小鸟不会触电B. 开关断开时，右边的小鸟与灯泡并联，它两爪之间的电压等于电源两端的电压C. 开关闭合时，右边的小鸟与灯泡并联，它两爪之间的电压等于电源两端的电压，所以右边的小鸟会触电D. 开关断开时，右边的小鸟两爪之间无电压，没有电流通过它的身体，右边的小鸟不会触电8、如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下面有关电路图及故障的说法中错误的是（ ）ab电能表火线零线地线火线零线进户线总开关保险盒cmnjkLSA．电能表的单位是千瓦时B．三孔插座是为了防止用电器外壳带电发生触电事故C．若在导线a和b之间接一个灯泡L1，则它和L是并联D．根据测试结果，应该是m与j之间断路9、关于家用电路，下列说法中正确的是（ ） A．电路中的总电阻较大，是因为同时工作的用电器较多 B．电路中的总电流较大，是因为用电器的电阻较大 C．安装保险丝，是因为保险丝的电阻较大 D．电炉丝热得发红，连接电炉的导线却不热，是因为电炉丝的电阻远比导线的电阻大 10、下列说法正确的是（ ）A．摩擦起电现象中，物体由于得到正电荷而带正电B．家庭电路中，电能表是测量电功率大小的仪表C．利用超导材料可以制作二极管D．家庭电路中，电流过大的原因可能是发生短路11、陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障，维修电工了解到：水井内有抽水泵（主要部件为电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，井水温度从此偏高。电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知，陈家抽水电路的实际连接方式为下图中的（ ）A. B. C. D. 12、下列有关家庭电路的说法中正确的是（ ）A．空气开关跳闸时，一定是某处出现了短路B．电灯开关应串接在火线与电灯之间C．家庭电路中的用电器都是串联的D．电能表测量的是家用电器的总功率13、（双选）关于家庭电路，下列说法中正确的是（ ） A．家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起的 B．在家庭电路中，同时工作的用电器越多，总电阻越小 C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器 D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小 14、如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）A．熔丝熔断 B．三孔插座与地线接触不良C．灯泡被短路 D．A、B两点间断路15、如图所示的做法中符合安全原则的是（ ）A．雷天站在大树下避雨 B．用手指触碰插座的插孔C．用湿抹布擦发光的灯泡 D．将冰箱的金属外壳接地16、如图所示是一款带有开关和指示灯的插线板。下列说法正确的是（ ）A．可以把用电器的三脚插头改为两脚插头插在两孔插座上使用B．有金属外壳的家用电器要使用三孔插座C．插座上的开关和指示灯是并联的D．使用多个大功率用电器时，可以同时插在同一插线板上二、填空题。17、如图所示,电路中打“×”处表示断路之处,若开关闭合后,用试电笔测试电路中A、B、C三点,则不能使试电笔氖管发光的是 点。 18、小华家的电能表上标有“600revs/(kW·h)”的字样，表示接在这个电能表上的用电器，每消耗1kW·h的电能，电能表上的转盘转过600转，她想用电能表测量家中空调的功率，便单独使用空调1min，同时观察到电能表上的转盘转过了10转，则空调的功率为 W，家庭电路如果电流过大，会导致温度升高，造成火灾，电流过大有两个原因，一是 ，二是 。19、如图所示的电吹风是同学们非常熟悉的日常用品之一，但是你很少注意，在它的说明上有一句“严禁带入浴室使用”，其原因是在潮湿的环境中，人体的电阻变__，比在干燥的环境中更容易发生____事故。20、家庭电路中的触电事故有单线触电和双线触电两种，都是因为人体直接或间接跟 （选填“火线”或“零线”）接触造成的；对人体的安全电压是不高于 V。21、小明学习了电学知识以后,想在家里安装一盏照明灯和一个三孔插座,他设计的电路如图所示,图中虚线框A和B内分别接入开关或灯泡,则虚线框A内应接 ,图中三孔插座的插孔 (选填“a”“b”或“c”)应与地线相连。 22、家庭电路中电流过大的原因有(1)用电器的 过大：由I＝eq \f(P,U)知，U一定时，P越大，I越 。(2)发生 ：火线和零线直接连通，电线绝缘皮老化或破损。23、电动扶梯在公共场所的广泛应用为人们的生活带来了极大的便利。如图所示为某商场的电动扶梯，其电动机的额定电压与工厂用的动力电路的电压相同，该电压为____（选填“220”或“380”）V，人在该电压下发生的触电事故一般为____（选填“接触”或“电弧”）触电。该电动机工作时外壳____（选填“必须”或“不必”）接地。三、作图题。24、在符合安全用电原则的前提下，请将带有保险丝的三孔插座和带有开关的电灯分别接入电路中。四、实验题。 25、小科家有几盏相同的照明灯，如图甲所示，按要求连接在家庭电路上，并由一个开关控制。（1）取下任何一个灯泡后，闭合开关，其余的灯仍能发光，则这几盏灯之间是： 联的。断开开关，装上灯泡。（2）小科觉得连接灯泡的金属导线没有用绝缘材料包裹，可能有安全隐患。如果照明灯的额定电压是220 V，要辨别连接灯泡的两根金属导线中与火线相连的一根，请写出检测工具及步骤。 。（3）小科用第(2)题的检测方法也无法辨别，于是怀疑照明灯的额定电压不是220 V，观察灯泡外包装，上面有如图乙所示信息。请你对这种接线方法的安全性进行分析。 。五、计算类综合题。 26、现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的熔丝。则：（1）只有用电器R接入电路时，通过熔丝的电流为 A。（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是 A（上表电阻数据适用此人）。（3）熔丝不会“救”人命的原因是 。第19章 生活用电 同步练习2024-2025学年物理人教版九年级全一册一、选择题。（16题）1、D 2、C 3、D 4、B 5、CD 6、C 7、B 8、D 9、D10、D 11、B 12、B 13、BD 14、D 15、D 16、B 二、填空题。17、B 18、1000 短路 用电器总功率过大 19、小； 触电 20、火线；36 21、灯泡 b 22、 (1) 总功率 大 (2) 短路 23、380； 电弧； 必须 三、作图题。24、.如图所示： 四、实验题。 25、（1）并（2）检测工具：试电笔。检测步骤：①闭合开关使灯泡正常工作 ②用试电笔对连接灯泡的两根金属导线分别进行检测（3）从灯泡的铭牌中可以发现，该灯泡的额定电压是12 V，而12 V的电压对人体是安全的。但如果导线没有用绝缘材料包裹，很容易在意外情况下被短路，造成火灾等事故。 五、计算类综合题。 26、【答案】（1）5； （2）0.025；（3）通过人体的电流远小于保险丝熔断电流，人已触电，但保险丝未断。 【解答】（1）∵P＝UI，∴I＝＝＝5A；（2）由表中数据得出潮湿时，手与脚之间的电阻R′＝8.8kΩ＝8800Ω，I′＝＝＝0.025A；（3）由（2）可知发生触电时，通过人体的电流远小于保险丝熔断电流（10A），即：人已触电，但保险丝未断，所以熔丝不会“救”人命。 测量项目完全干燥时出汗或潮湿时手与手之间的电阻200kΩ5kΩ手与脚之间的电阻300kΩ8.8kΩ手与塑料鞋底之间的电阻8000kΩ10kΩ
