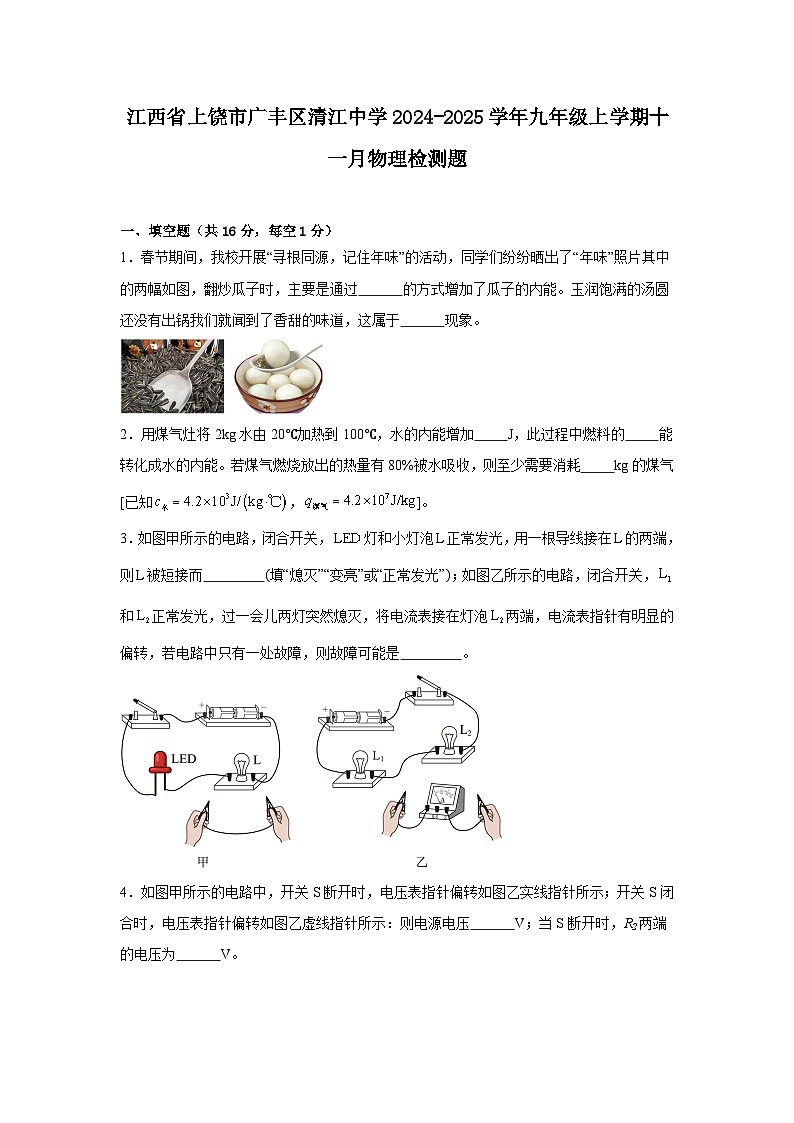

江西省上饶市广丰区清江中学2024-2025学年九年级上学期十一月物理检测题

这是一份江西省上饶市广丰区清江中学2024-2025学年九年级上学期十一月物理检测题，共18页。试卷主要包含了填空题，选择题，简答与计算题，实验探究题等内容，欢迎下载使用。
一、填空题（共16分，每空1分）
1．春节期间，我校开展“寻根同源，记住年味”的活动，同学们纷纷晒出了“年味”照片其中的两幅如图，翻炒瓜子时，主要是通过 的方式增加了瓜子的内能。玉润饱满的汤圆还没有出锅我们就闻到了香甜的味道，这属于 现象。
2．用煤气灶将2kg水由20℃加热到100℃，水的内能增加 J，此过程中燃料的 能转化成水的内能。若煤气燃烧放出的热量有80%被水吸收，则至少需要消耗 kg的煤气[已知，]。
3．如图甲所示的电路，闭合开关，灯和小灯泡正常发光，用一根导线接在的两端，则被短接而 (填“熄灭”“变亮”或“正常发光”)；如图乙所示的电路，闭合开关，和正常发光，过一会儿两灯突然熄灭，将电流表接在灯泡两端，电流表指针有明显的偏转，若电路中只有一处故障，则故障可能是 。

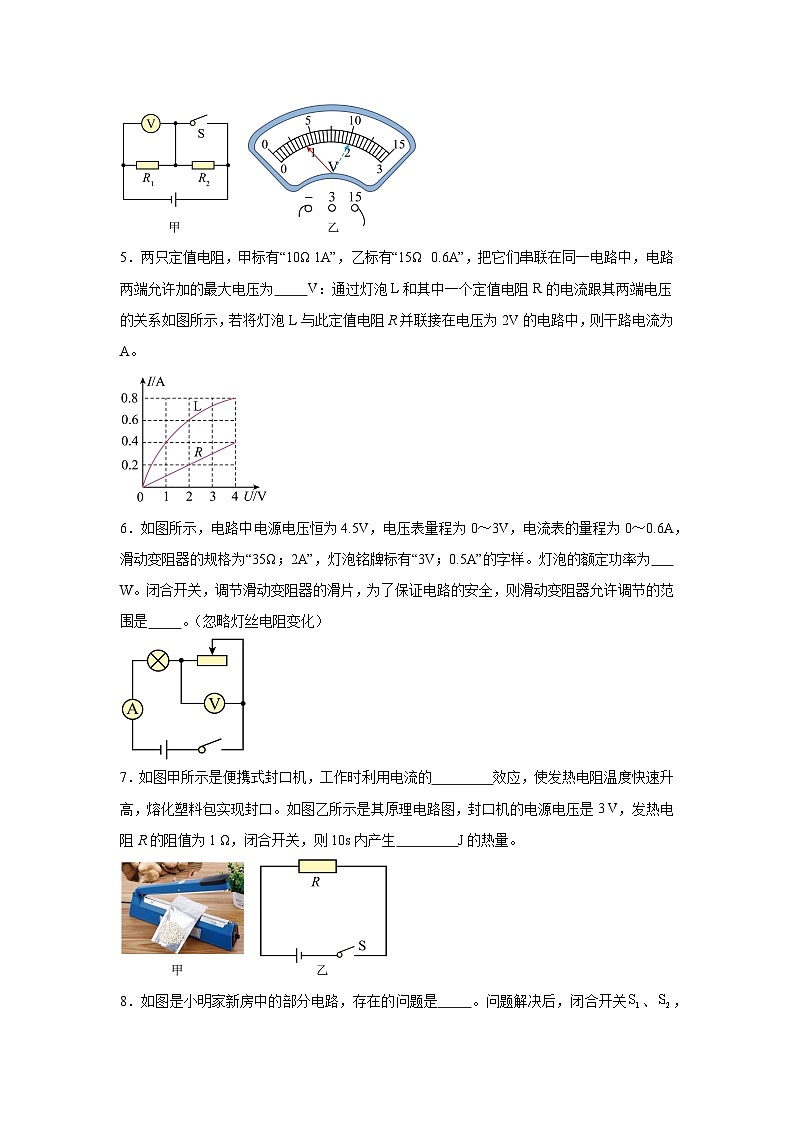

4．如图甲所示的电路中，开关S断开时，电压表指针偏转如图乙实线指针所示；开关S闭合时，电压表指针偏转如图乙虚线指针所示：则电源电压 V；当S断开时，R2两端的电压为 V。
5．两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们串联在同一电路中，电路两端允许加的最大电压为 V：通过灯泡L和其中一个定值电阻R的电流跟其两端电压的关系如图所示，若将灯泡L与此定值电阻R并联接在电压为2V的电路中，则干路电流为 A。
6．如图所示，电路中电源电压恒为4.5V，电压表量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“35Ω；2A”，灯泡铭牌标有“3V；0.5A”的字样。灯泡的额定功率为 W。闭合开关，调节滑动变阻器的滑片，为了保证电路的安全，则滑动变阻器允许调节的范围是 。（忽略灯丝电阻变化）
7．如图甲所示是便携式封口机，工作时利用电流的 效应，使发热电阻温度快速升高，熔化塑料包实现封口。如图乙所示是其原理电路图，封口机的电源电压是3 V，发热电阻R的阻值为1 Ω，闭合开关，则10s内产生 J的热量。

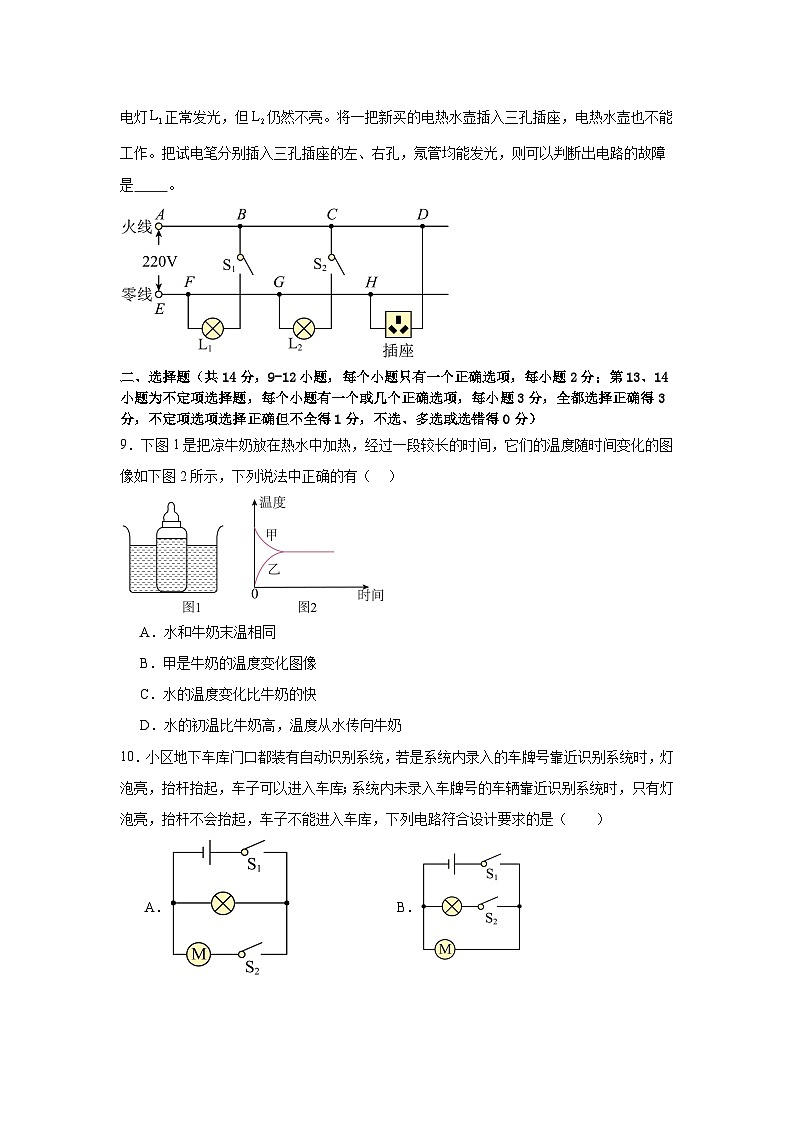

8．如图是小明家新房中的部分电路，存在的问题是 。问题解决后，闭合开关、，电灯正常发光，但仍然不亮。将一把新买的电热水壶插入三孔插座，电热水壶也不能工作。把试电笔分别插入三孔插座的左、右孔，氖管均能发光，则可以判断出电路的故障是 。
二、选择题（共14分，9-12小题，每个小题只有一个正确选项，每小题2分；第13、14小题为不定项选择题，每个小题有一个或几个正确选项，每小题3分，全都选择正确得3分，不定项选项选择正确但不全得1分，不选、多选或选错得0分）
9．下图1是把凉牛奶放在热水中加热，经过一段较长的时间，它们的温度随时间变化的图像如下图2所示，下列说法中正确的有（ ）
A．水和牛奶末温相同
B．甲是牛奶的温度变化图像
C．水的温度变化比牛奶的快
D．水的初温比牛奶高，温度从水传向牛奶
10．小区地下车库门口都装有自动识别系统，若是系统内录入的车牌号靠近识别系统时，灯泡亮，抬杆抬起，车子可以进入车库；系统内未录入车牌号的车辆靠近识别系统时，只有灯泡亮，抬杆不会抬起，车子不能进入车库，下列电路符合设计要求的是（ ）
A．B．
C．D．
11．如图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片｡当油量减少时，则（ ）
A．R阻值增大，电流表示数减小
B．R阻值增大，电流表示数增大
C．R阻值减小，电流表示数增大
D．R阻值减小，电流表示数减小
12．关于图中的家庭电路及安全用电，下列说法中正确的是（ ）
A．图甲：两孔插座和三孔插座的左边接火线
B．图乙：白炽灯泡的螺旋套（外壳）既可接火线，也可接零线
C．图丙：站在绝缘凳上的人一只手接触火线，同时另一只手接触零线，人不会触电
D．图丁：不能够用湿手摸或湿布擦与电源相连接的灯具
13．如图所示，用酒精灯给试管加热，当软木塞从试管口冲出时，下列说法正确的是（ ）
A．水蒸气对软木塞做功，水蒸气的内能减少
B．水蒸气的内能转化为软木塞的机械能
C．能量的转化与内燃机的压缩冲程能量转化相同
D．试管口出现的“白气”是水蒸气汽化形成的
14．在相距10km的甲、乙两地之间沿直线架设了两条输电线，已知输电线每1m的电阻为0.01Ω，现输电线在某处发生了短路，为确定短路位置，检修员利用如图所示的电路进行检修，测得电压表的示数为1.5V，电流表的示数为0.03A，下列说法正确的是（ ）
A．甲地到短路处之间的输电线电阻共为50Ω
B．短路位置离甲地的距离为5km
C．短路位置离乙地的距离为7.5km
D．检测电路时消耗的电能为0.045J
三、简答与计算题（共22分，15小题6分，16小题8分，17小题8分）
15．(1)九年级10班的小腾发现家里使用多个用电器的时候会出现“跳闸”现象，他认为“用电器越多，电路电阻越大”，请你对小腾的想法进行评价，并解释跳闸原因。
(2)小腾家里快充充电器不到半小时就能使电池充达一半以上，使用非常方便，他观察发现，“超级快充”的充电线比普通手机充电线要粗一些，请你分析这样设计的原因。
16．如图所示，这是某家庭安装的壁挂式太阳能热水器，假设太阳能面板受到阳光照射时，平均每小时吸收8.0×106J的太阳能，若热水器吸收7h的太阳能，可以使质量为100kg的水温度由20℃升高到70℃。求：[]
(1)水吸收的热量；
(2)该太阳能热水器的效率；
(3)若用效率为60%的燃气灶对这些水加热，达到同样的效果需要的燃气质量。（燃气的热值为4.0×107J/kg）
17．小明在学习了电学基本知识后，遇到了如下问题，请你与小明一起回答。（如图所示，电源电压保持不变）。
(1)当S3闭合，S1、S2断开和S1、S3断开，S2闭合时，电压表两次的如图乙示数所示。则电源电压是多少?R1两端的电压为多少?
(2)当S1、S3闭合，S2断开时，电流表A和A1的示数分别为1.0 A和0.2 A，则通过R2的电流是多少?
四、实验探究题（共28分，每小题7分）
18．小明同学探究了“不同物质吸热升温的现象”，同时又探究了“不同燃料燃烧的放热能力”，他设计了两组实验装置如图所示：
（1）你认为研究不同燃料燃烧的放热能力应选用 （选填“甲”或“乙”）组器材；
（2）观察甲、乙两图，除了图中相同的器材，还要用到的相同器材是天平；
（3）秒表是用在甲组实验中。甲组实验是通过 来反映物质吸收热量的多少，乙组是通过 来反映燃料放出热量的多少；
（4）购买一盒薯片，设计实验估测薯片的热值，应选用上述 （选填“甲”或“乙”）组来进行测量，然后将实验结果与包装盒上注明的薯片的热值进行比较，结果是 （选填“偏大”或“偏小”），原因是 。
19．小明和小华同学在“探究串、并联电路电压的规律”实验中，都设计了如图甲所示的电路。
(1)设计好实验电路后，在连接实物电路时，开关应处于 状态；
(2)连接电路前，小明发现电压表指针如图乙所示，则他接下来应该进行的操作是 ；
(3)小明按照如图甲所示的电路将实物电路连接完整，闭合开关，发现两灯不亮，电压表有示数，则出现这种情况的原因可能是 ；
(4)排除故障后，小明继续用电压表测出灯两端电压，两端电压及总电压U，经过多次实验，将得到的数据记录在下表中，表中未填写的数据如图丙所示，应该为 V；分析数据可得到串联电路电压特点是 （用公式写出）；
(5)小华按照丁图连接电路，闭合开关后的示数为2.5V，的示数应为 V，小华的实验结论是 ；
(6)为使实验结论更具有普遍性，接下来小华应该采取的操作是________（填序号），再进行实验。
A．改变开关位置
B．更换规格不同的灯泡
C．将灯泡、的位置互换
20．小阳同学利用如图甲所示的电路测量定值电阻的阻值。
(1)实验过程中，电压表、电流表的示数如图乙、丙所示，则电压表的示数为 V，电流表的示数为 A，此时所测量的定值电阻的阻值为 Ω。
(2)利用图甲所示实验电路还可以进行的实验有： 。
(3)物理课上，老师展示的数字时钟因少组装了一个定值电阻（约10kΩ）无法正常工作。实验桌上有三个标识不清的1kΩ、5kΩ、10kΩ的定值电阻，能否用图甲所示的器材及电路通过测量从中选出该电阻？ （选填“能”或“不能”），理由是 。
21．【探究名称】探究电路短路的危害
【问题】小明在学习短路对家庭电路的危害后，想探究保险丝的工作原理及作用，于是和小华一起讨论并完成下列实验。
【证据】
（1）在图中，C、D间接上一段保险丝，A、B间接入电流表，其他部分按如图所示连接好电路。
（2）当开关闭合时，灯泡 （选填“发光”或“不发光”），电流表 （选填“有”或“无”）示数；
（3）断开开关，C、D间保留保险丝，只在B、D间接一根粗铜丝，当闭合开关的瞬间，小明观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断；
（4）小明找来一根细铜丝代替保险丝接在C、D之间，同时在B、D间接入一根较短的粗铜丝；闭合开关，发现电流表的示数超过量程，灯泡 （选填“发光”或“不发光”），细铜丝发热明显，粗铜丝发热不明显，电流表损坏。
【解释】分析以上实验现象可知，保险丝在电路中的作用是 ，在没有保险丝的情况下， （选填“能”或“不能”）用铜丝代替保险丝。
【交流】B、D间接入铜丝时，灯泡被短路，闭合开关的瞬间，线路中的电流很 （选填“大”或“小”），但是保险丝的电阻比导线大很多，在电流大小和通电时间相同时，产生的热量 ，温度升高达到熔点而熔断。
实验次数
1
2
3
4
1
1.5
2
2.5
2
1
0.5
3
3
3
3
参考答案
1． 热传递 扩散
【详解】[1]翻炒瓜子时，瓜子吸收热量，内能增大，主要是通过热传递的方式增加了瓜子的内能。
[2]玉润饱满的汤圆还没有出锅我们就闻到了香甜的味道，是因为汤圆分子扩散倒空气中，这属于扩散现象。
2． 化学 0.02
【详解】[1]水增加的内能为
[2]此过程中燃料燃烧，释放热量，燃料的化学能转化为内能。
[3]煤气燃烧放出的热量为
至少需要消耗煤气质量为
3． 熄灭 灯泡断路
【详解】[1]用一根导线接在的两端，则被短接而熄灭。
[2] 闭合开关，和正常发光，两灯串联。过一会儿两灯突然熄灭，说明电路中出断路。将电流表接在灯泡两端，电流表指针有明显的偏转，则电流表正负接线柱与电源正负极相通，若电路中只有一处故障，则灯泡断路。
4． 10 6
【详解】[1]开关S闭合时，R2被短路，电路化为R1的简单电路，电压表测量电源电压，由图乙得，此时电压表的分度值为0.5V，示数为10V，即电源电压10V。
[2]当S断开时，R1、R2串联，电压表测量R1的电压。由图乙得，此时电压表的分度值为0.5V，示数为4V，R2两端的电压为
5． 15 0.8
【详解】[1]两只定值电阻串联时，因串联电路中各处的电流相等，且I1=1A，I2=0.6A，所以，电路中允许通过的最大电流
I=I2=0.6A
因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻
R=R1+R2=10Ω+15Ω=25Ω
电路两端允许加的最大电压
U=IR=0.6A×25Ω=15V
[2]当把灯泡L和定值电阻R并联接在电压为2V的电路中，因并联电路中各支路两端的电压相等，所以
UL=UR=U=2V
由图象可知，对应的电流分别为IL=0.6A，IR=0.2A，因并联电路中干路电流等于各支路电流之和，所以，电路中的总电流
I总=IL+IR=0.6A+0.2A=0.8A
6． 1.5 3~12Ω
【详解】[1]因为灯泡铭牌标有“3V；0.5A”的字样，所以灯泡的额定电压是3V，额定电流是0.5A，因此小灯泡的额定功率为
[2]闭合开关，电路为灯泡和滑动变阻器的串联电路，电流表测电路中的电流，电压表测滑动变阻器两端的电压；由灯泡的铭牌数据可知灯泡的额定电流为0.5A，为保证电路的安全，电路中的电流不能超过电流表的量程和用电器的额定电流，因此该电路中的最大电流为
此时灯两端的电压为，由串联电路的电压特点可知滑动变阻器两端的电压为
则滑动变阻器连入电路的阻值最小为
为保证电路的安全，电压表的示数不能超过其量程，由电压表的量程可知电压表最大示数为3V，即滑动变阻器两端的电压最大为，由串联电路的分压特点可知此时滑动变阻器连入电路的阻值最大，由串联电路的电压特点可知灯两端的电压为
由可知灯的电阻为
由欧姆定律可知此时电路中的电流最小，为
此时滑动变阻器连入电路的最大阻值为
由上述分析可知滑动变阻器允许调节的范围是3～12Ω。
7．【小题1】热 【小题2】90
【详解】[1]便携式封口机工作时利用电流的热效应，将电能转化为内能。
[2]10s内发热电阻R产生的热量为
8． 三孔插座没有接地 FG之间断路
【详解】[1]三孔插座的连接应该是“左零右火上接地”， 存在的问题是三孔插座没有接地。
[2]L1正常工作，说明L1支路是连通的；L2和三孔插座不能工作，说明出现断路，而三孔插座左孔能使氖管发光，说明左孔通过L2和火线连通，故FG之间断路。
9．A
【详解】ABD．把凉牛奶放在热水中加热，水的初温比牛奶高，则热水放出热量，温度下降，牛奶吸收热量，温度升高，热量从水传向牛奶，当两者温度相同时，热传递停止，即水和牛奶末温相同；甲是热水的温度变化图像，乙是牛奶的温度变化图像，故A正确，BD错误；
C．由图2得，相同时间，水变化温度小于牛奶变化的温度，则水的温度变化比牛奶的慢，故C错误。
故选A。
10．A
【详解】根据题意可知，当已经被录入车牌号码的小车来到小区门口时，灯泡亮，然后起动杆会自动升起，小车顺利进出；而当未被录入车牌号码的小车来到小区门口时，灯泡亮，起动杆不会升起；由此可知，灯泡与电动机工作时互不影响，是并联的；只要有车辆靠近识别系统，灯必亮，说明S1能控制整个电路在干路上，系统识别出已录入的车牌号的车辆后，电动机才工作，说明S2串联在电动机的支路上，故A符合题意，BCD不符合题意。
故选A。
11．A
【详解】由电路图可知，定值电阻R0与滑动变阻器R串联，电流表测电路中的电流，油箱中的油量减少时，浮标下移，在杠杆的作用下滑片上移，变阻器R接入电路中的电阻变大，电路中的总电阻变大，电源电压不变，由可知，电路中的电流变小，即电流表的示数变小。故A符合题意，BCD不符合题意。
故选A。
12．D
【详解】A．在家庭电路中，两孔插座的左右两个边都可以接火线，但三孔插座遵循“左零、右火、上地线”的规则，左边接零线，故A错误；
B．为了防止出现触电现象，在家庭电路中的白炽灯的螺旋套（外壳）应接在零线上，故B错误；
C．人一只手接触火线，同时另一只手接触零线，此时人体构成通路，会有电流流过人体，会出现触电事故，故C错误；
D．湿的物体会导电，为了防止触电，不能够用湿手摸或湿布擦与电源相连接的灯具，故D正确。
故选D。
13．AB
【详解】AB．水蒸气对软木塞做功是内能转化为软木塞的机械能的过程，水蒸气的内能减小，故AB正确；
C．内燃机的压缩冲程是将机械能转化为内能的过程，水蒸气对软木塞做功是内能转化为软木塞的机械能的过程，二者能量转化不同，故C错误；
D．试管口的“白气“是水蒸气遇冷液化形成的小液滴，故D错误。
故选 AB。
14．AC
【详解】A．甲、乙两地相距10km，由图可知，甲、乙两地导线的长度为
因输电线每米的电阻为0.01Ω，所以接入电路中的输电线的电阻为
由电流表和电压表的示数可求出短路处到甲地两段输电线的总电阻为
故A正确；
B．导线长度
则短路位置离甲地的距离是
故B错误；
C．短路位置离乙地的距离是
故C正确；
D．由于不知道检修时间，根据知不能判断出消耗的电能，故D错误。
故选AC 。
15．(1)答案见解析
(2)答案见解析
【详解】（1）当多个家用电器一起使用时，使连入电路中用电器的总功率过大，根据公式可知，在家庭电路电压不变时，电路中电流过大，所以出现了“跳闸”现象。由欧姆定律可知，电路总电阻减小，故小腾的想法错误。
（2）“超级快充”的充电线比普通手机充电线要粗一些，是在其它条件相同时，充电线越粗，即电线的横截面积越大，电阻越小，根据焦耳定律可知，当电流和时间相同时粗的充电线产生的热量较少，更安全一些。
16．(1)2.1×107J
(2)37.5%
(3)0.875kg
【详解】（1）水吸收的热量
（2）热水器吸收的太阳能
热水器的效率
（3）需要的热量
需要的燃气质量
17．(1)6V，4.8V
(2)0.8A
【详解】（1）当S3闭合，S1、S2断开时，R1断路，电路中只有电阻R2工作，所以此时电压表的示数就是电源电压；当S1、S3断开，S2闭合时，R1、R2串联，电压表测R2的电压，由此便知道电压表第一次的示数肯定大于第二次的示数。而由于电压表指针指在同一刻度，所以电压表第一次接大量程，第二次接小量程，则两次的读数分别是6V和1.2V，即电源电压为6 V，R2两端的电压为1.2V，根据串联电路电压规律可得R1两端的电压为
U1=U-U2=6V-1.2V=4.8V
（2）当S1、S3闭合，S2断开时，R1、R2并联，电流表A测量干路电流，电流表A1测量通过电阻R1的电流，即I1=0.2 A，根据并联电路电流规律可得通过R2的电流为
I2=I-I1=1.0A-0.2A=0.8A
18． 乙 加热时间的多少 水升高的温度 乙 偏小 见解析
【详解】（1）[1]研究不同燃料燃烧放热能力应用不同的燃料，加热相同的物质，因此选乙组器材。
（3）[2][3]甲组实验是探究不同物质的吸热能力，通过加热时间的多少来反映物质吸收热量的多少，加热时间越长，物质吸收的热量越多，运用了转换法；乙组是通过水升高的温度来反映燃料放出热量的多少，水升高的温度越高，说明燃料燃烧放出的热量越多。
（4）[4][5][6]要估测薯片的热值，需要将薯片放入燃烧皿中，加热烧杯中的水，让薯片完全燃烧，记录水升高的温度，应选用上述乙组来进行测量；在薯片质量一定时，因为薯片没有完全燃烧且薯片燃烧后有一部分热量散失，所测热值偏小。
19．(1)断开
(2)将电压表调零
(3)灯泡断路
(4) 1.5 U=U1+U2
(5) 2.5 并联电路中，各支路两端电压相等
(6)B
【详解】（1）为了电路安全，在连接电路时要将开关断开。
（2）电压表指针没有指示在零刻度线的位置，则应将电压表调零再进行实验。
（3）发现两灯不亮，说明电路中存在断路，电压表有示数，则故障是灯泡断路，电压表串联进电路，相当于测量电源电压。
（4）[1][2]由表中数据可知，每组实验中两端的电压和灯两端电压之和等于总电压U，即，所以第2次实验中灯两端电压为
（5）[1][2]图丁为并联电路，支路电压相等且等于电源电压，所以的示数应与的示数相等，为2.5V。
（6）为得出普遍结论，应更换不同规格灯泡、或改变电源电压进行多次实验，测出多组实验数据。
故选B。
20．(1) 2 0.2 10
(2)测量电阻的电功率
(3) 不能 见解析
【详解】（1）[1]由图乙可知，电压表选择了0～3V的量程，每一大格为1V，每一小格为0.1V，即分度值为0.1V，故电压表示数为2V。
[2]电流表选择了0～0.6A的量程，每一大格为0.2A，每一小格为0.02A，即分度值为0.02A，电流表的示数为0.2A。
[3]由公式可知，定值电阻R的阻值
（2）原电路中测出电阻的电压U和电流I，根据P=UI，利用图甲所示实验电路还可以进行的实验有测量电阻的电功率。
（3）[1][2]根据公式，可通过测量通过定值电阻的电流和定值电阻两端的电压来选择出符合要求的电阻，图示中的电源是学生电源，电压为3V~12V，桌上标识不清的定值电阻最小的阻值也有1kΩ，通过这个电阻的最大电流为
通过5kΩ和10kΩ电阻的电流更小，而电流表接入小量程时的分度值是0.02A，远大于0.012A，故电流表测不出桌上定值电阻中通过的电流，所以不能选出符合要求的电阻。
21． 发光 有 不发光 保护电路 不能 大 多
【详解】（2）[1][2]图示中，所有元件串联，开关闭合，电路通路，灯泡发光，电流表有示数。
（4）[3]在BD间接入一根较短的粗铜丝，即在小灯泡两端并联一根铜丝，则小灯泡被短路，不能发光。
[4]保险丝在电路中，可在电路电流过大时，自动熔断而切断电路，走到保护电路的作用。
[5]由第（4）小题知，用铜丝代替保险丝后，电流表损坏，所以不能用铜丝代替保险丝。
[6]BD间接入铜丝时，电路中的电流没有通过用电器，由电源正极出来直接回到电源负极，则电流很大。
[7]电阻丝是由电阻比较大、熔点比较低的铅锑合金制作，比导线电阻大很多，在电流和通电时间相同时，产生的热量多，温度升高达到熔点而熔断。
题号
9
10
11
12
13
14




答案
A
A
A
D
AB
AC
