第43讲 重点实验：测量电源的电动势和内阻（课件）-2025年高考物理一轮复习讲练测（新教材新高考）

这是一份第43讲 重点实验：测量电源的电动势和内阻（课件）-2025年高考物理一轮复习讲练测（新教材新高考），共42页。PPT课件主要包含了目录contents，考情分析目标导航，知识导图思维引航，知识导图，考点探究考法突破，考点二伏阻法，考点三安阻法，真题练习命题洞见等内容，欢迎下载使用。

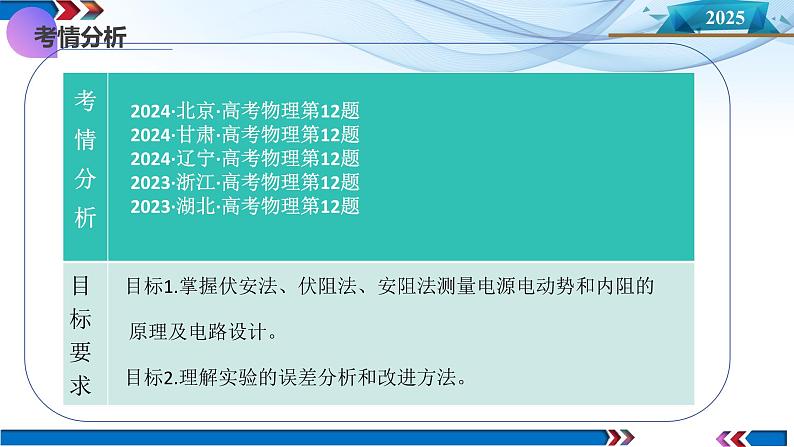

2024·北京·高考物理第12题2024·甘肃·高考物理第12题2024·辽宁·高考物理第12题2023·浙江·高考物理第12题2023·湖北·高考物理第12题
目标1.掌握伏安法、伏阻法、安阻法测量电源电动势和内阻的 原理及电路设计。目标2.理解实验的误差分析和改进方法。
实验：测量电源的电动势和内阻
伏安法测量电源的电动势和内阻

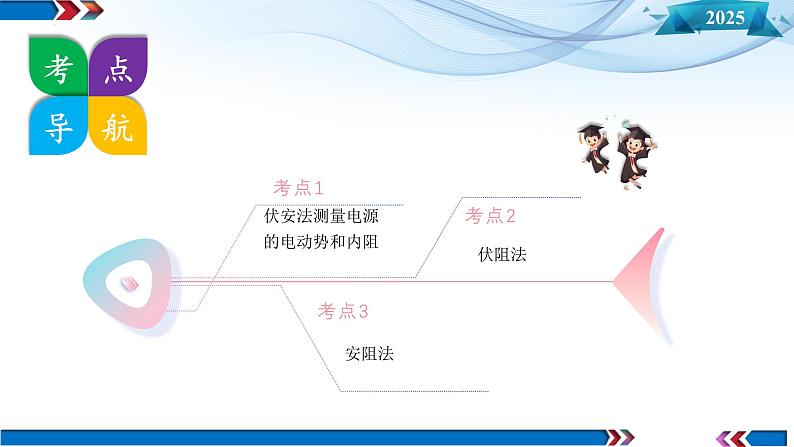

考点一　伏安法测量电源的电动势和内阻
(1)电流表用 A的量程，电压表用 V的量程，按电路图连接好电路。(2)把滑动变阻器的滑片移到使阻值最 的一端。(3)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I1，U1)。用同样的方法再测量几组I、U值，填入表格中。(4)断开开关，拆除电路，整理好器材。
知识点4.用实验数据求E、r的处理方法
(1)实验电路图选择____(选填“甲”或“乙”)。
(2)用笔画线代替导线，将图中的器材连成实验电路。
(4)为减小电表内阻引起的实验误差，在电表量程不变的情况下，可以采取的措施是___。
A.换用内阻更小的电流表 B.换用内阻更大的电流表C.换用内阻更小的电压表D.换用内阻更大的电压表
(2)用改装后的电流表完成实验，应选择的实验电路是图中的____(选填“甲”或“乙”)；
(3)综合上述分析，为了减小由电表内阻引起的实验误差，本实验应选择图中的______(填“甲”或“乙”)。
2.某兴趣小组尝试测量某电源的电动势和内阻，并探究滑动变阻器消耗的功率P。
电源、________、________、开关、导线、坐标纸和刻度尺。
(1)误差来源：电压表有内阻，干路电流表达式不准确，导致电动势测量不准确；
(1)改变电阻箱的阻值R，用图甲中的电压表测出多组电阻箱两端的电压U。实物图甲中已连接好部分电路，请按照实验要求将剩余部分电路连接好。
(3)若考虑电压表并非理想电压表，则电动势的测量值与真实值相比______；内阻的测量值与真实值相比______。(均选填“偏大”“相等”或“偏小”)
闭合电路欧姆定律 ，电路图如图所示。
(1)误差来源：电流表有内阻，导致电源内阻测量不准确；
1.用一张锌片和一张铜片，中间夹一张浸过盐水的纸，并从锌片和铜片各引出一个电极，这样就组成了一个电池。为研究该电池组的特性，某同学进行了以下实验：
(1)将器材如图(a)所示连接；(2)开关闭合前，金属夹应夹在电阻丝的______端(填“a”或“b”)；(3)改变金属夹的位置，闭合开关，记录每次接入电路的电阻丝对应的圆心角θ和电流表示数I，得到多组数据；
(2)考虑电压表内阻影响该小组也尝试用图5所示电路测量电压表内阻，但发现实验无法完成。原因是___(单选，填正确答案标号)。
A.电路设计会损坏仪器 B.滑动变阻器接法错误C.电压太大无法读数 D.电流太小无法读数
②闭合开关S，快速滑动金属夹至适当位置并记录电压表示数U，断开开关S，记录金属夹与B端的距离L；
(4)由于电压表内阻不是无穷大，本实验干电池内阻的测量值______(填“偏大”或“偏小”)。
