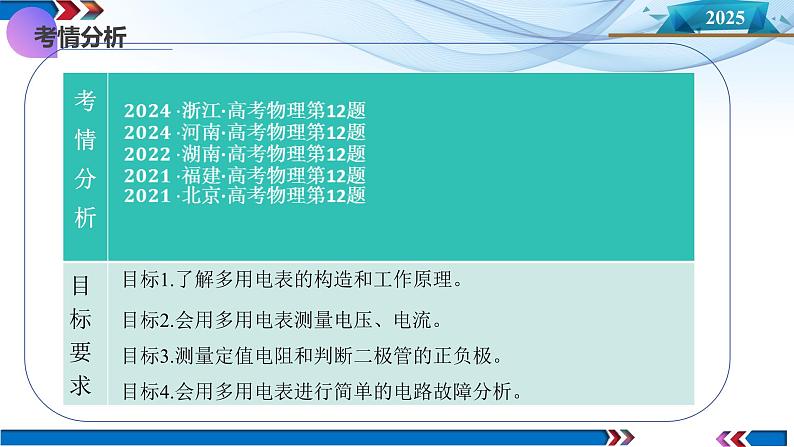

目标1.了解多用电表的构造和工作原理。目标2.会用多用电表测量电压、电流。目标3.测量定值电阻和判断二极管的正负极。目标4.会用多用电表进行简单的电路故障分析。
实验：用多用电表测量电学中的物理量
用多用电表测量小灯泡的电压和电流
电流从红表笔流入多用电表
知识点1.认识多用电表
(1)多用电表可以用来测量电流、电压、电阻等物理量，并且每一种测量项目都有几个量程。
(2)外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程。
知识点2．用多用电表测量小灯泡的电压和电流
按如图甲所示的电路图连好电路，将多用电表选择开关置于__________挡，测小灯泡两端的电压。红表笔接电势____(选填“高”或“低”)的点。
按如图乙所示的电路图连好电路，将选择开关置于__________挡，测量通过小灯泡的电流。此时电流从____表笔流入多用电表。
知识点3．用多用电表测定值电阻的阻值
知识点4.用多用电表测二极管的正、反向电阻
(1)认识二极管：晶体二极管由半导体材料制成，它的符号如图所示，左端为正极，右端为负极。
特点：当给二极管加正向电压时电阻______，当给二极管加反向电压时电阻______。
(2)用欧姆挡判断二极管的正负极将多用电表欧姆调零之后，若多用电表指针偏角很大，则黑表笔接触二极管的____极，红表笔接触二极管的____极(如图甲)；若多用电表指针偏角很小，则黑表笔接触二极管的____极，红表笔接触二极管的____极(如图乙)。
知识点5.用多用电表探测电路故障
知识点6.探索黑箱内的电学元件
考向1.多用电表的原理与读数
(3)测量结束后，将选择开关拨到OFF挡。
(4)通过进一步分析还可得到多 用电表内部电池的电动势为_____V。
考向2.欧姆表的原理及构造
考向3.使用多用电表判断二极管的正、负极
3.某同学通过用多用电表测量找到发光二极管的负极。
考向4.用多用电表探测电路故障
(1)用多用电表的直流电压挡检查故障：
①选择开关置于下列量程的___挡较为合适(用字母序号表示)。
①测试前，一定要将电路中的开关S______。
温度高时灯丝电阻率大，计算出的电阻是灯丝温度高时的电阻(或测量出的电阻是常温下灯丝的电阻
考向5.探索黑箱内的电学元件
5. 如图9所示，电学实验室的“黑盒子”表面有A、B、C三个接线柱，盒内总共有两个电学元件(一只定值电阻和一只半导体二极管)，每两个接线柱之间最多连接一个元件。为了探明盒内元件的连接方式，小华同学用多用电表进行了如下探测：用多用电表欧姆挡进行测量，把红、黑表笔分别与接线柱A、B、C连接，测量结果如表：
(Ⅰ)在图10虚线框中画出黑箱内的电路结构图。
(Ⅱ)小华为了精确测量黑箱内二极管的正向电阻值和定值电阻阻值，又进行了如下实验：
(3)根据测得数据，绘出伏安特性曲线如图（C）所示：说明该二极管是 元件（选填“线性”或“非线性”，正常发光时电压在 V范围。
(2)对多用电表进行机械调零。
(4)将黑、红表笔短接，调节欧姆调零旋钮，使指针指在电阻挡零刻度线。
(6)测量完成之后，将表笔从插孔拔出，并将选择开关旋到“OFF”位置。
为了调节方便、测量准确，实验中电流表应选用________，滑动变阻器应选用________。(选填实验器材前对应的字母)
(4)用电流传感器测量通过定值电阻的电流，电流随时间变化的图线如图3所示。将定值电阻替换为小灯泡，电流随时间变化的图线如图4所示，请分析说明小灯泡的电流为什么随时间呈现这样的变化。( )
