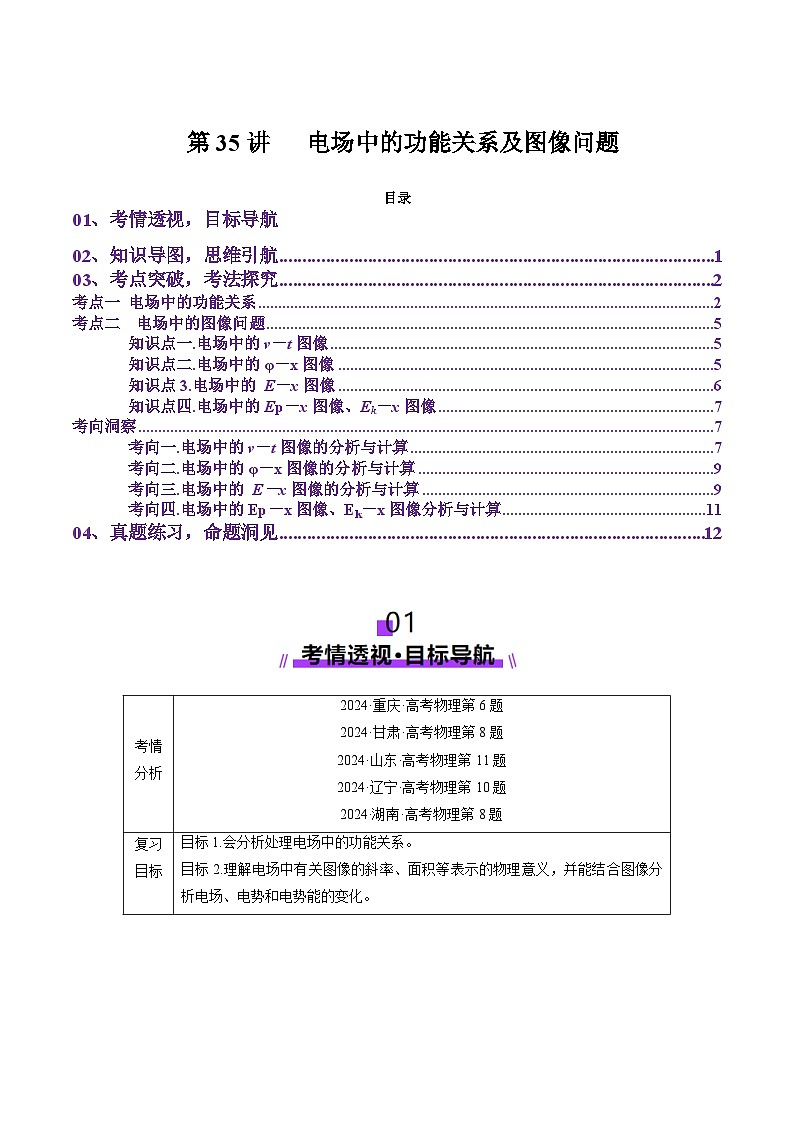

第35讲 电场中的功能关系及图像问题（讲义）（解析版）-2025年高考物理一轮复习讲练测（新教材新高考）
展开
这是一份第35讲 电场中的功能关系及图像问题（讲义）（解析版）-2025年高考物理一轮复习讲练测（新教材新高考），共14页。
\l "_Tc31537" 02、知识导图，思维引航 PAGEREF _Tc31537 \h 1
\l "_Tc4664" 03、考点突破，考法探究 PAGEREF _Tc4664 \h 2
\l "_Tc3482" 考点一 电场中的功能关系 PAGEREF _Tc3482 \h 2
\l "_Tc5719" 考点二 电场中的图像问题 PAGEREF _Tc5719 \h 5
\l "_Tc12501" 知识点一.电场中的v－t图像 PAGEREF _Tc12501 \h 5
\l "_Tc25705" 知识点二.电场中的φ－x图像 PAGEREF _Tc25705 \h 5
\l "_Tc7414" 知识点3.电场中的 E－x图像 PAGEREF _Tc7414 \h 6
\l "_Tc9246" 知识点四.电场中的Ep－x图像、Ek－x图像 PAGEREF _Tc9246 \h 7
考向洞察 \l "_Tc15401" PAGEREF _Tc15401 \h 7
\l "_Tc27571" 考向一.电场中的v－t图像的分析与计算 PAGEREF _Tc27571 \h 7
\l "_Tc13705" 考向二.电场中的φ－x图像的分析与计算 PAGEREF _Tc13705 \h 9
\l "_Tc20570" 考向三.电场中的 E－x图像的分析与计算 PAGEREF _Tc20570 \h 9
\l "_Tc20960" 考向四.电场中的Ep－x图像、Ek－x图像分析与计算 PAGEREF _Tc20960 \h 11
\l "_Tc26255" 04、真题练习，命题洞见 PAGEREF _Tc26255 \h 12

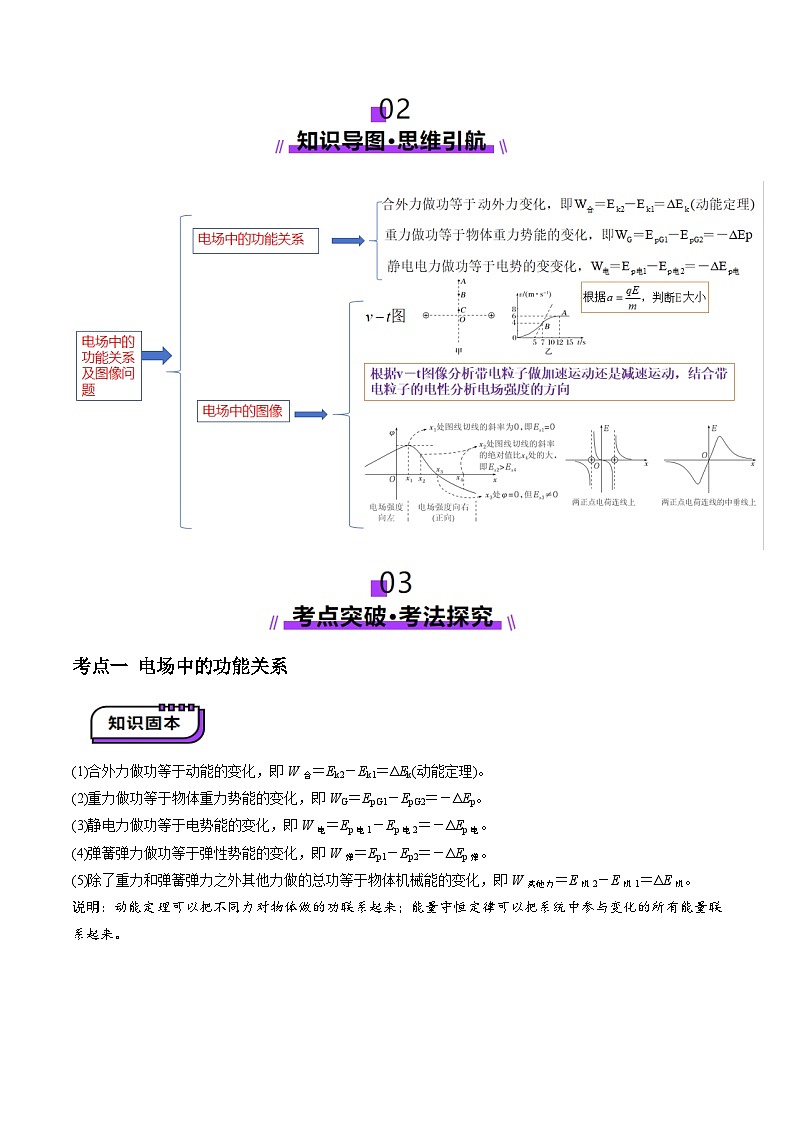

考点一 电场中的功能关系
(1)合外力做功等于动能的变化，即W合＝Ek2－Ek1＝ΔEk(动能定理)。
(2)重力做功等于物体重力势能的变化，即WG＝EpG1－EpG2＝－ΔEp。
(3)静电力做功等于电势能的变化，即W电＝Ep电1－Ep电2＝－ΔEp电。
(4)弹簧弹力做功等于弹性势能的变化，即W弹＝Ep1－Ep2＝－ΔEp弹。
(5)除了重力和弹簧弹力之外其他力做的总功等于物体机械能的变化，即W其他力＝E机2－E机1＝ΔE机。
说明：动能定理可以把不同力对物体做的功联系起来；能量守恒定律可以把系统中参与变化的所有能量联系起来。

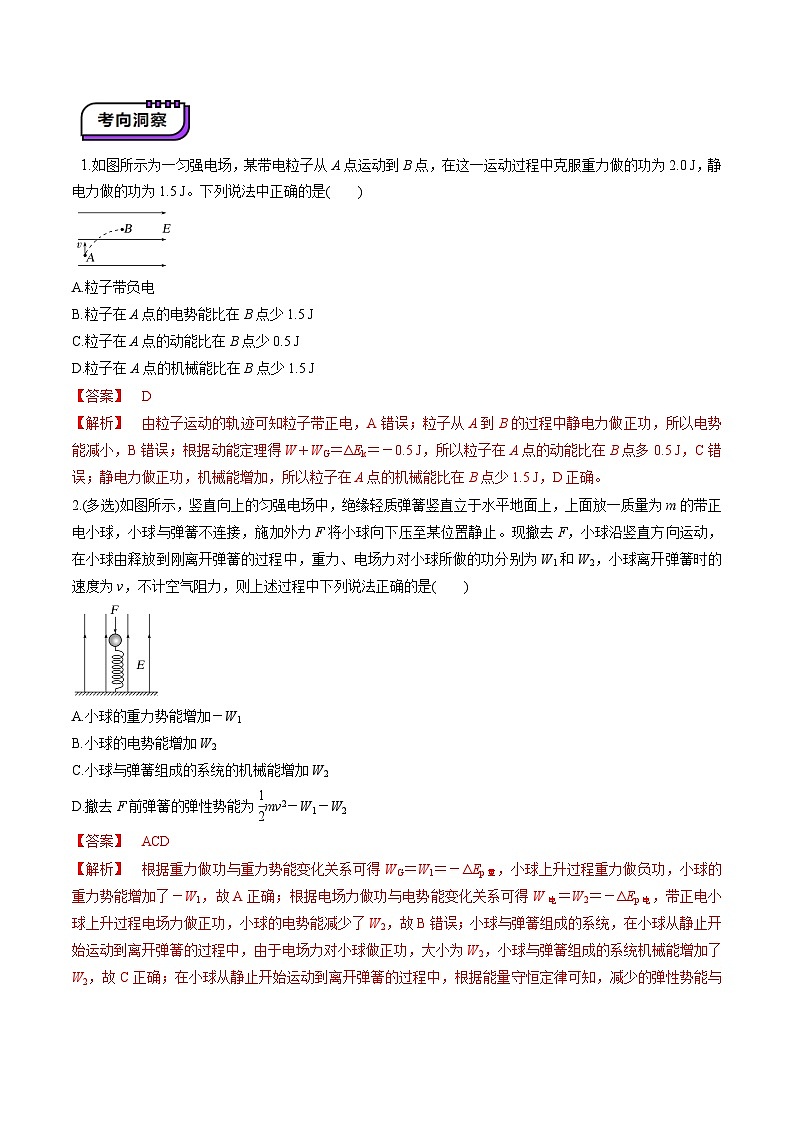

1.如图所示为一匀强电场，某带电粒子从A点运动到B点，在这一运动过程中克服重力做的功为2.0 J，静电力做的功为1.5 J。下列说法中正确的是( )
A.粒子带负电
B.粒子在A点的电势能比在B点少1.5 J
C.粒子在A点的动能比在B点少0.5 J
D.粒子在A点的机械能比在B点少1.5 J
【答案】 D
【解析】 由粒子运动的轨迹可知粒子带正电，A错误；粒子从A到B的过程中静电力做正功，所以电势能减小，B错误；根据动能定理得W＋WG＝ΔEk＝－0.5 J，所以粒子在A点的动能比在B点多0.5 J，C错误；静电力做正功，机械能增加，所以粒子在A点的机械能比在B点少1.5 J，D正确。
2.(多选)如图所示，竖直向上的匀强电场中，绝缘轻质弹簧竖直立于水平地面上，上面放一质量为m的带正电小球，小球与弹簧不连接，施加外力F将小球向下压至某位置静止。现撤去F，小球沿竖直方向运动，在小球由释放到刚离开弹簧的过程中，重力、电场力对小球所做的功分别为W1和W2，小球离开弹簧时的速度为v，不计空气阻力，则上述过程中下列说法正确的是( )
A.小球的重力势能增加－W1
B.小球的电势能增加W2
C.小球与弹簧组成的系统的机械能增加W2
D.撤去F前弹簧的弹性势能为eq \f(1,2)mv2－W1－W2
【答案】 ACD
【解析】 根据重力做功与重力势能变化关系可得WG＝W1＝－ΔEp重，小球上升过程重力做负功，小球的重力势能增加了－W1，故A正确；根据电场力做功与电势能变化关系可得W电＝W2＝－ΔEp电，带正电小球上升过程电场力做正功，小球的电势能减少了W2，故B错误；小球与弹簧组成的系统，在小球从静止开始运动到离开弹簧的过程中，由于电场力对小球做正功，大小为W2，小球与弹簧组成的系统机械能增加了W2，故C正确；在小球从静止开始运动到离开弹簧的过程中，根据能量守恒定律可知，减少的弹性势能与减少的电势能之和等于增加的重力势能与增加的动能之和，则有W2＋Ep弹＝－W1＋eq \f(1,2)mv2，解得撤去F前弹簧的弹性势能为Ep弹＝eq \f(1,2)mv2－W1－W2，故D正确。
3.如图所示，带正电小球A固定在绝缘天花板上，绝缘轻弹簧的下端固定在水平地面上，弹簧处于自由状态，现将与A完全相同的带正电小球B放在弹簧上端并由静止释放，若A、B球心和弹簧轴线始终在一条竖直线上，则小球B从释放到第一次运动到最低点的过程中，下列说法中正确的是( )
A．小球B速度最大时所受弹簧弹力和库仑力的合力为零
B．小球B的加速度先减小后增大
C．小球B与弹簧组成系统的机械能一定减小
D．小球A与B组成系统的电势能一定先减小后增大
【答案】 B
【解析】 小球B向下运动的过程中受到重力、库仑力、弹簧的弹力作用，当弹簧的弹力、重力、库仑力的合力为0时，小球B的加速度为0，速度最大，故A错误；开始运动时，弹簧的弹力小于重力和库仑力之和，合力竖直向下，小球向下做加速运动，由于弹簧的弹力逐渐增大，库仑力减小，合力减小，加速度减小，当合力减小为0时，速度最大，之后弹簧的弹力大于重力与库仑力之和，合力竖直向上，小球向下做减速运动，弹簧的弹力逐渐增大，库仑力减小，合力竖直向上，加速度增大，因此小球B的加速度先减小后增大，故B正确；由于库仑力对小球B做正功，由功能关系可知，小球B与弹簧组成系统的机械能一定增大，故C错误；库仑力对小球B做正功，小球A与B组成系统的电势能一直减小，故D错误。
4.如图所示，在水平向右的匀强电场中，质量为m的带电小球，以初速度v从M点竖直向上运动，通过N点时，速度大小为2v，方向与电场方向相反，则小球从M运动到N的过程( )
A．动能增加eq \f(1,2)mv2 B．机械能增加2mv2
C．重力势能增加eq \f(3,2)mv2 D．电势能增加2mv2
【答案】 B
【解析】 小球动能的增加量为ΔEk＝eq \f(1,2)m(2v)2－eq \f(1,2)mv2＝eq \f(3,2)mv2，A错误；小球在竖直方向上的分运动为匀减速直线运动，到N时竖直方向的速度为零，则M、N两点之间高度差为h＝eq \f(v2,2g)，小球重力势能的增加量为ΔEp＝mgh＝eq \f(1,2)mv2，C错误；静电力对小球做正功，则小球的电势能减少，由能量守恒定律可知，小球减小的电势能等于重力势能与动能的增加量之和，则电势能的减少量为ΔEp′＝eq \f(3,2)mv2＋eq \f(1,2)mv2＝2mv2，D错误；由功能关系可知，除重力外的其他力对小球所做的功在数值上等于小球机械能的增加量，即2mv2，B正确。
考点二 电场中的图像问题
知识点一.电场中的v－t图像
1.由v－t图像中图线的斜率变化分析带电粒子的加速度a的大小变化。
2.根据牛顿第二定律a＝eq \f(F,m)＝eq \f(qE,m)，判断电场强度E的大小变化。
3.根据v－t图像分析带电粒子做加速运动还是减速运动，结合带电粒子的电性分析电场强度的方向。
4.由电场强度的大小和方向分析电场的其他性质，如电场线、等势面的分布及电势的变化等。
知识点二.电场中的φ－x图像
1.电场强度的大小等于φ－x图线的切线斜率的绝对值，如果图线是曲线，电场为非匀强电场；如果图线是倾斜的直线，电场为匀强电场(如图)。切线的斜率为零时沿x轴方向电场强度为零。
2.在φ－x图像中可以直接判断各点电势的高低，并可根据电势大小关系确定电场强度的方向，进而可以判断电荷在电场中的受力方向(如图)。
3.电场中常见的φ－x图像
(1)点电荷的φ－x图像(取无限远处电势为零)，如图。
(2)两个等量异种点电荷连线上的φ－x图像，如图。
(3)两个等量同种点电荷的φ－x图像，如图。
知识点3.电场中的 E－x图像
1.反映了电场强度随位移变化的规律。
2.判定电场强度E的方向：E＞0表示电场强度沿正方向；E＜0表示电场强度沿负方向。
3.图线与x轴围成的“面积”表示两点间电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定。
4.电场中常见的E－x图像
(1)点电荷的E－x图像
正点电荷及负点电荷的电场强度E随坐标x变化关系的图像大致如图所示。
(2)两个等量异种点电荷的E－x图像，如图。
(3)两个等量正点电荷的E－x图像，如图。
知识点四.电场中的Ep－x图像、Ek－x图像
1.Ep－x图像
由静电力做功与电势能变化关系F电x＝Ep1－Ep2＝－ΔEp知Ep－x图像的切线斜率k＝eq \f(ΔEp,Δx)，其绝对值等于静电力大小，正负代表静电力的方向。
2.Ek－x图像
当带电体只有静电力做功，由动能定理F电x＝Ek－Ek0＝ΔEk知Ek－x图像的切线斜率k＝eq \f(ΔEk,Δx)，斜率表示静电力。
考向一.电场中的v－t图像的分析
1.两个等量同种点电荷固定于光滑水平面上，其连线的中垂线(在水平面内)上有A、B、C三点，如图甲所示，一个电荷量为2×10－5 C、质量为1 g的小物块从C点由静止释放，其运动的v－t图像如图乙所示，其中B点处为整条图线的切线斜率最大的位置(图中标出了该切线)。则下列说法正确的是( )
A.小物块带负电
B.A、B两点间的电势差UAB＝500 V
C.小物块由C点到A点电势能先减小再增大
D.B点为中垂线上电场强度最大的点，电场强度E＝100 V/m
【答案】 D
【解析】 根据物块运动的v－t图像可知，小物块带正电，A错误；由v－t图像可知，A、B两点的速度分别为vA＝6 m/s、vB＝4 m/s，再根据动能定理得qUAB＝eq \f(1,2)mveq \\al(2,B)－eq \f(1,2)mveq \\al(2,A)，解得UAB＝－500 V，B错误；从v－t图像可知，由C到A的过程中，物块的速度一直增大，静电力对物块一直做正功，电势能一直减小，C错误；带电粒子在B点的加速度最大，为am＝eq \f(4,7－5) m/s2＝2 m/s2，所受的静电力最大为Fm＝mam＝0.001×2 N＝0.002 N，则电场强度最大值为Em＝eq \f(Fm,q)＝eq \f(0.002,2×10－5) N/C＝100 V/m，D正确。
2.(多选)一带负电粒子仅在静电力的作用下从A点沿直线运动到B点，速度由v1变为v2，其速度—时间图像如图所示，下列说法正确的是( )
A．A、B两点的电势关系为φA>φB
B．A点附近的等势面要比B点附近的等势面稀疏
C．A、B两点的电场强度大小关系为EA>EB
D．粒子从A点到B点的过程中，可能两次经过同一个等势面
【答案】 AC
【解析】 根据速度由v1变为v2，速度减小，可知静电力对粒子做负功，电势能增加。根据带电粒子在电场中的运动规律可知，负电荷高势低能，则φA>φB，故A正确；电场线密集的位置等势面密集，电场强度更大，则带电粒子受到的静电力更大，加速度大，在v－t图像中斜率的绝对值更大，A处斜率的绝对值大于B处斜率的绝对值，则电场强度的关系EA>EB，A点附近的等势面要比B点附近的等势面密集，故B错误，C正确；粒子从A点到B点的过程中，速度一直减小，则静电力一直做负功，电势能一直增大，故不可能两次经过同一个等势面，故D错误。
考向二.电场中的φ－x图像的分析
3.在x轴上分别固定两个点电荷Q1、Q2，Q2位于坐标原点O处。两点电荷形成的静电场中，x轴正半轴上的电势φ随x变化的图像如图所示。下列说法正确的是( )
A.x3处电势φ最高，电场强度最大
B.Q1带负电，Q2带正电
C.Q1的电荷量小于Q2的电荷量
D.电子从x1处沿x轴移动到x2处，电势能增加
【答案】D
【解析】根据E＝eq \f(Δφ,Δx)，可知φ－x图像的斜率表示电场强度，x3处电势φ最高，电场强度为零，A错误；由图可知，x→0时，φ→－∞，说明Q2带负电，而在整个空间存在φ>0的区域，说明Q1带正电，B错误；在x3处电场强度为零，说明两个点电荷在该处电场强度大小相等，方向相反，根据E＝keq \f(Q,r2)可知Q1的电荷量大于Q2的电荷量，C错误；电子从x1处沿x轴移动到x2处，电场力对电子做负功，电势能增加，D正确。
4.(多选)如图甲所示，AB是某电场中的一条电场线，若有一电子以某一初速度且仅在电场力的作用下，沿AB由点A运动到点B，所经位置的电势随距A点的距离变化的规律如图乙所示。以下说法正确的是( )
A.A、B两点的电场强度EA>EB
B.电子在A、B两点的速度vAC.A、B两点的电势φA>φB
D.电子在A、B两点的电势能EpA>EpB
【答案】 AC
【解析】 φ－x图像的斜率表示电场强度，可得A、B两点的电场强度EA>EB，故A正确；根据沿电场线方向电势降低，可知电场强度的方向为A指向B，则电子受到电场力方向为B指向A，电子由点A运动到点B，电场力做负功，电子的动能减小，速度减小，故vA>vB，故B错误；由图乙可知A、B两点的电势φA>φB，故C正确；电子由点A运动到点B，电场力做负功，电子的电势能增加，故EpA考向三.电场中的 E－x图像的分析
5. 某静电场中x轴上各点的电场强度方向均和x轴重合，以x轴正方向为电场强度的正方向，x轴上的电场强度随位置坐标的变化规律如图所示，其中x1～x3间的图线关于x2点中心对称，规定x2点为电势零点，已知x2＝2x1＝2d，将一带电荷量为＋q的粒子从坐标原点由静止释放，不计粒子重力，关于粒子从原点O运动到x3点的过程，下列说法正确的是( )
A.释放后粒子的加速度先不变后减小
B.粒子到达x3点时的动能为eq \f(3,2)qdE0
C.粒子经过的位置中O点电势一定最大
D.粒子在x1和x3处速度达到最大值
【答案】C
【解析】 O～x1间，电场强度沿x轴正方向且大小不变，又粒子带正电，故粒子沿x轴正方向做匀加速直线运动；x1～x2间，电场强度沿x轴正方向，且大小逐渐减小，故粒子沿x轴正方向做加速度减小的加速运动；x2～x3间，电场强度沿x轴负方向，且大小逐渐增大，故粒子沿x轴正方向做加速度增大的减速运动，故A、D错误；x1～x3间的图线关于x2点中心对称，则x1～x2间电场力对粒子做的正功数值上等于x2～x3间电场力对粒子做的负功，粒子到达x3时的动能等于粒子到达x1时的动能，即Ek＝qdE0，故B错误；由题意知x2点的电势为0，有φx1＝－φx3，φx1<φO，可知O点的电势最大，故C正确。
6.(多选)如图甲所示，某电场中的一条电场线恰好与直线AB重合，以A点为坐标原点，向右为正方向建立直线坐标系，B点的坐标为xB＝0.06 m，若α粒子仅在静电力的作用下由A点运动至B点，其电势能增加60 eV，该电场线上各点的电场强度大小E随位移x的变化规律如图乙所示，若A点电势为15 V，下列说法正确的是( )
A.x轴上各点的电场强度方向都沿x轴负方向
B.该α粒子沿x轴正方向做匀减速直线运动
C.B点电势是A点电势的3倍
D.图乙中E0应为2.5×103 V·m－1
【答案】 AC
【解析】 α粒子由A点运动到B点，静电力做功为WAB＝2eUAB＝－60 eV，解得UAB＝－30 V，因为φA＝15 V，所以φB＝45 V，B点电势是A点电势的3倍，因为B点电势高于A点电势，所以电场强度的方向沿x轴负方向，故A、C正确；图乙中电场强度随位移x均匀变化，静电力为变力，所以α粒子沿x轴正方向做变减速直线运动，故B错误；图乙中图像与横轴所围的面积表示A、B两点间的电势差的大小，则E0＝2.5×102 V·m－1，故D错误。
考向四.电场中的Ep－x图像、Ek－x图像
7.(多选)在匀强电场中，一电子从原点O由静止释放，仅在电场力作用下沿x轴正方向运动，其电势能Ep随位置x变化的关系如图所示，则( )
A.电场强度方向沿x轴正方向
B.电场强度大小为2.5 N/C
C.x＝5 m处的电势为0
D.电子从原点O运动到x＝4 m处的过程中，动能增加了8 eV
【答案】CD
【解析】 根据电场力做功与电势能的变化关系可知，带负电粒子仅在电场力作用下沿x轴正方向运动，电势能减小，则电场力做正功，因此电场强度方向沿 x轴负方向，故A错误；由题图可知，电势能的变化率不变，所以负电荷受到的电场力不变，则知该电场为匀强电场，根据公式W＝qEx可知，电场强度E＝eq \f(W,qx)＝eq \f(（2－10） eV,－e×4 m)＝2 N/C，故B错误；由图可知，x＝5 m处的电势能Ep为零，根据公式Ep＝qφ可知，x＝5 m处的电势φ＝eq \f(Ep,－e)＝0，故C正确；电子
从原点O运动到x＝4 m处的过程中，只有电场力做功，电势能减小了8 eV，则动能增加了8 eV，故D正确。
8.(多选)如图甲所示，a、b是点电荷电场中同一电场线上的两点，一个带电粒子在a点由静止释放，仅在静电力作用下从a点向b点运动，粒子的动能与位移之间的关系如图乙所示，则下列说法中正确的是( )
A.带电粒子与场源电荷带异种电荷
B.a点电势比b点电势高
C.a点场强比b点场强大
D.带电粒子在a点的电势能比在b点的电势能大
【答案】 CD
【解析】粒子从a点向b点运动，Ek－x图像的切线斜率减小，根据动能定理，则有qEx＝Ek，电场强度减小，因此a点更靠近场源电荷，则a点场强比b点场强大，若场源电荷是正电荷，则粒子带正电，若场源电荷是负电荷，则粒子带负电，它们带同种电荷，故A错误，C正确；由于不能确定场源电荷的性质，所以也不能确定电场线的方向，不能确定a点电势与b点电势的高低，故B错误；带电粒子仅在静电力作用下从a点运动到b点，静电力做正功，电势能减小，所以带电粒子在a点的电势能大于在b点的电势能，故D正确。
1．（2024·重庆·高考真题）沿空间某直线建立x轴，该直线上的静电场方向沿x轴，其电电势的φ随位置x变化的图像如图所示，一电荷都为e带负电的试探电荷，经过x2点时动能为1.5eV，速度沿x轴正方向若该电荷仅受电场力。则其将（ ）
A．不能通过x3点B．在x3点两侧往复运动
C．能通过x0点D．在x1点两侧往复运动
【答案】B
【详解】带负电的试探电荷在x2处动能为1.5eV，电势能为-1eV，总能量为0.5eV，且试探电荷速度沿x轴正方向，在x2 ~ x3区域试探电荷受到沿x轴正方向的静电力，做加速运动，在x3处速度最大，试探电荷继续运动到x3右侧，做减速运动，当速度为零时，电势能为0.5eV，即运动到电势为－0.5V处减速到零，开始向x轴负方向运动，后反向回到x2处动能仍为1.5eV，继续向左运动，在电势为－0.5V处减速到零又反向，不会运动到x0、x1处，即试探电荷在x3点两侧往复运动。
故选B。
2．（2024·湖南·高考真题）真空中有电荷量为和的两个点电荷，分别固定在x轴上和0处。设无限远处电势为0，x正半轴上各点电势随x变化的图像正确的是（ ）
A．B．
C．D．
【答案】D
【详解】根据点电荷周围的电势公式，设处的电势为0，得
解得
故可知当时，；当时，。
故选D。
3．（2024·辽宁·高考真题）在水平方向的匀强电场中，一带电小球仅在重力和电场力作用下于竖直面（纸面）内运动。如图，若小球的初速度方向沿虚线，则其运动轨迹为直线，若小球的初速度方向垂直于虚线，则其从O点出发运动到O点等高处的过程中（ ）
A．动能减小，电势能增大B．动能增大，电势能增大
C．动能减小，电势能减小D．动能增大，电势能减小
【答案】D
【详解】根据题意若小球的初速度方向沿虚线，则其运动轨迹为直线，可知电场力和重力的合力沿着虚线方向，又电场强度方向为水平方向，根据力的合成可知电场强度方向水平向右，若小球的初速度方向垂直于虚线，则其从O点出发运动到O点等高处的过程中重力对小球做功为零，电场力的方向与小球的运动方向相同，则电场力对小球正功，小球的动能增大，电势能减小。
故选D。
4．（2024·山东·高考真题）如图所示，带电量为+q的小球被绝缘棒固定在O点，右侧有固定在水平面上、倾角为30°的光滑绝缘斜面。质量为m、带电量为+q的小滑块从斜面上A点由静止释放，滑到与小球等高的B点时加速度为零，滑到C点时速度为零。已知AC间的距离为S，重力加速度大小为g，静电力常量为k，下列说法正确的是（ ）
A．OB的距离l=
B．OB的距离l=
C．从A到C，静电力对小滑块做功W=﹣mgS
D．AC之间的电势差UAC=﹣
【答案】AD
【详解】AB．由题意知小滑块在B点处的加速度为零，则根据受力分析有沿斜面方向
解得
A正确，B错误；
C．因为滑到C点时速度为零，小滑块从A到C的过程，静电力对小滑块做的功为W，根据动能定理有
解得
故C错误；
D．根据电势差与电场强度的关系可知AC之间的电势差
故D正确。
故选AD。
5．（2024·甘肃·高考真题）某带电体产生电场的等势面分布如图中实线所示，虚线是一带电粒子仅在此电场作用下的运动轨迹，M、N分别是运动轨迹与等势面b、a的交点，下列说法正确的是（ ）
A．粒子带负电荷B．M点的电场强度比N点的小
C．粒子在运动轨迹上存在动能最小的点D．粒子在M点的电势能大于在N点的电势能
【答案】BCD
【详解】A．根据粒子所受电场力指向曲线轨迹的凹侧可知，带电粒子带正电，故A错误；
B．等差等势面越密集的地方场强越大，故M点的电场强度比N点的小，故B正确；
CD．粒子带正电，因为M点的电势大于在N点的电势，故粒子在M点的电势能大于在N点的电势能；由于带电粒子仅在电场作用下运动，电势能与动能总和不变，故可知当电势能最大时动能最小，故粒子在运动轨迹上到达最大电势处时动能最小，故CD正确。
故选BCD。
考情分析
2024·重庆·高考物理第6题
2024·甘肃·高考物理第8题
2024·山东·高考物理第11题
2024·辽宁·高考物理第10题
2024·湖南·高考物理第8题
复习目标
目标1.会分析处理电场中的功能关系。
目标2.理解电场中有关图像的斜率、面积等表示的物理意义，并能结合图像分析电场、电势和电势能的变化。

\l "_Tc31537" 02、知识导图，思维引航 PAGEREF _Tc31537 \h 1
\l "_Tc4664" 03、考点突破，考法探究 PAGEREF _Tc4664 \h 2
\l "_Tc3482" 考点一 电场中的功能关系 PAGEREF _Tc3482 \h 2
\l "_Tc5719" 考点二 电场中的图像问题 PAGEREF _Tc5719 \h 5
\l "_Tc12501" 知识点一.电场中的v－t图像 PAGEREF _Tc12501 \h 5
\l "_Tc25705" 知识点二.电场中的φ－x图像 PAGEREF _Tc25705 \h 5
\l "_Tc7414" 知识点3.电场中的 E－x图像 PAGEREF _Tc7414 \h 6
\l "_Tc9246" 知识点四.电场中的Ep－x图像、Ek－x图像 PAGEREF _Tc9246 \h 7
考向洞察 \l "_Tc15401" PAGEREF _Tc15401 \h 7
\l "_Tc27571" 考向一.电场中的v－t图像的分析与计算 PAGEREF _Tc27571 \h 7
\l "_Tc13705" 考向二.电场中的φ－x图像的分析与计算 PAGEREF _Tc13705 \h 9
\l "_Tc20570" 考向三.电场中的 E－x图像的分析与计算 PAGEREF _Tc20570 \h 9
\l "_Tc20960" 考向四.电场中的Ep－x图像、Ek－x图像分析与计算 PAGEREF _Tc20960 \h 11
\l "_Tc26255" 04、真题练习，命题洞见 PAGEREF _Tc26255 \h 12
考点一 电场中的功能关系
(1)合外力做功等于动能的变化，即W合＝Ek2－Ek1＝ΔEk(动能定理)。
(2)重力做功等于物体重力势能的变化，即WG＝EpG1－EpG2＝－ΔEp。
(3)静电力做功等于电势能的变化，即W电＝Ep电1－Ep电2＝－ΔEp电。
(4)弹簧弹力做功等于弹性势能的变化，即W弹＝Ep1－Ep2＝－ΔEp弹。
(5)除了重力和弹簧弹力之外其他力做的总功等于物体机械能的变化，即W其他力＝E机2－E机1＝ΔE机。
说明：动能定理可以把不同力对物体做的功联系起来；能量守恒定律可以把系统中参与变化的所有能量联系起来。
1.如图所示为一匀强电场，某带电粒子从A点运动到B点，在这一运动过程中克服重力做的功为2.0 J，静电力做的功为1.5 J。下列说法中正确的是( )
A.粒子带负电
B.粒子在A点的电势能比在B点少1.5 J
C.粒子在A点的动能比在B点少0.5 J
D.粒子在A点的机械能比在B点少1.5 J
【答案】 D
【解析】 由粒子运动的轨迹可知粒子带正电，A错误；粒子从A到B的过程中静电力做正功，所以电势能减小，B错误；根据动能定理得W＋WG＝ΔEk＝－0.5 J，所以粒子在A点的动能比在B点多0.5 J，C错误；静电力做正功，机械能增加，所以粒子在A点的机械能比在B点少1.5 J，D正确。
2.(多选)如图所示，竖直向上的匀强电场中，绝缘轻质弹簧竖直立于水平地面上，上面放一质量为m的带正电小球，小球与弹簧不连接，施加外力F将小球向下压至某位置静止。现撤去F，小球沿竖直方向运动，在小球由释放到刚离开弹簧的过程中，重力、电场力对小球所做的功分别为W1和W2，小球离开弹簧时的速度为v，不计空气阻力，则上述过程中下列说法正确的是( )
A.小球的重力势能增加－W1
B.小球的电势能增加W2
C.小球与弹簧组成的系统的机械能增加W2
D.撤去F前弹簧的弹性势能为eq \f(1,2)mv2－W1－W2
【答案】 ACD
【解析】 根据重力做功与重力势能变化关系可得WG＝W1＝－ΔEp重，小球上升过程重力做负功，小球的重力势能增加了－W1，故A正确；根据电场力做功与电势能变化关系可得W电＝W2＝－ΔEp电，带正电小球上升过程电场力做正功，小球的电势能减少了W2，故B错误；小球与弹簧组成的系统，在小球从静止开始运动到离开弹簧的过程中，由于电场力对小球做正功，大小为W2，小球与弹簧组成的系统机械能增加了W2，故C正确；在小球从静止开始运动到离开弹簧的过程中，根据能量守恒定律可知，减少的弹性势能与减少的电势能之和等于增加的重力势能与增加的动能之和，则有W2＋Ep弹＝－W1＋eq \f(1,2)mv2，解得撤去F前弹簧的弹性势能为Ep弹＝eq \f(1,2)mv2－W1－W2，故D正确。
3.如图所示，带正电小球A固定在绝缘天花板上，绝缘轻弹簧的下端固定在水平地面上，弹簧处于自由状态，现将与A完全相同的带正电小球B放在弹簧上端并由静止释放，若A、B球心和弹簧轴线始终在一条竖直线上，则小球B从释放到第一次运动到最低点的过程中，下列说法中正确的是( )
A．小球B速度最大时所受弹簧弹力和库仑力的合力为零
B．小球B的加速度先减小后增大
C．小球B与弹簧组成系统的机械能一定减小
D．小球A与B组成系统的电势能一定先减小后增大
【答案】 B
【解析】 小球B向下运动的过程中受到重力、库仑力、弹簧的弹力作用，当弹簧的弹力、重力、库仑力的合力为0时，小球B的加速度为0，速度最大，故A错误；开始运动时，弹簧的弹力小于重力和库仑力之和，合力竖直向下，小球向下做加速运动，由于弹簧的弹力逐渐增大，库仑力减小，合力减小，加速度减小，当合力减小为0时，速度最大，之后弹簧的弹力大于重力与库仑力之和，合力竖直向上，小球向下做减速运动，弹簧的弹力逐渐增大，库仑力减小，合力竖直向上，加速度增大，因此小球B的加速度先减小后增大，故B正确；由于库仑力对小球B做正功，由功能关系可知，小球B与弹簧组成系统的机械能一定增大，故C错误；库仑力对小球B做正功，小球A与B组成系统的电势能一直减小，故D错误。
4.如图所示，在水平向右的匀强电场中，质量为m的带电小球，以初速度v从M点竖直向上运动，通过N点时，速度大小为2v，方向与电场方向相反，则小球从M运动到N的过程( )
A．动能增加eq \f(1,2)mv2 B．机械能增加2mv2
C．重力势能增加eq \f(3,2)mv2 D．电势能增加2mv2
【答案】 B
【解析】 小球动能的增加量为ΔEk＝eq \f(1,2)m(2v)2－eq \f(1,2)mv2＝eq \f(3,2)mv2，A错误；小球在竖直方向上的分运动为匀减速直线运动，到N时竖直方向的速度为零，则M、N两点之间高度差为h＝eq \f(v2,2g)，小球重力势能的增加量为ΔEp＝mgh＝eq \f(1,2)mv2，C错误；静电力对小球做正功，则小球的电势能减少，由能量守恒定律可知，小球减小的电势能等于重力势能与动能的增加量之和，则电势能的减少量为ΔEp′＝eq \f(3,2)mv2＋eq \f(1,2)mv2＝2mv2，D错误；由功能关系可知，除重力外的其他力对小球所做的功在数值上等于小球机械能的增加量，即2mv2，B正确。
考点二 电场中的图像问题
知识点一.电场中的v－t图像
1.由v－t图像中图线的斜率变化分析带电粒子的加速度a的大小变化。
2.根据牛顿第二定律a＝eq \f(F,m)＝eq \f(qE,m)，判断电场强度E的大小变化。
3.根据v－t图像分析带电粒子做加速运动还是减速运动，结合带电粒子的电性分析电场强度的方向。
4.由电场强度的大小和方向分析电场的其他性质，如电场线、等势面的分布及电势的变化等。
知识点二.电场中的φ－x图像
1.电场强度的大小等于φ－x图线的切线斜率的绝对值，如果图线是曲线，电场为非匀强电场；如果图线是倾斜的直线，电场为匀强电场(如图)。切线的斜率为零时沿x轴方向电场强度为零。
2.在φ－x图像中可以直接判断各点电势的高低，并可根据电势大小关系确定电场强度的方向，进而可以判断电荷在电场中的受力方向(如图)。
3.电场中常见的φ－x图像
(1)点电荷的φ－x图像(取无限远处电势为零)，如图。
(2)两个等量异种点电荷连线上的φ－x图像，如图。
(3)两个等量同种点电荷的φ－x图像，如图。
知识点3.电场中的 E－x图像
1.反映了电场强度随位移变化的规律。
2.判定电场强度E的方向：E＞0表示电场强度沿正方向；E＜0表示电场强度沿负方向。
3.图线与x轴围成的“面积”表示两点间电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定。
4.电场中常见的E－x图像
(1)点电荷的E－x图像
正点电荷及负点电荷的电场强度E随坐标x变化关系的图像大致如图所示。
(2)两个等量异种点电荷的E－x图像，如图。
(3)两个等量正点电荷的E－x图像，如图。
知识点四.电场中的Ep－x图像、Ek－x图像
1.Ep－x图像
由静电力做功与电势能变化关系F电x＝Ep1－Ep2＝－ΔEp知Ep－x图像的切线斜率k＝eq \f(ΔEp,Δx)，其绝对值等于静电力大小，正负代表静电力的方向。
2.Ek－x图像
当带电体只有静电力做功，由动能定理F电x＝Ek－Ek0＝ΔEk知Ek－x图像的切线斜率k＝eq \f(ΔEk,Δx)，斜率表示静电力。
考向一.电场中的v－t图像的分析
1.两个等量同种点电荷固定于光滑水平面上，其连线的中垂线(在水平面内)上有A、B、C三点，如图甲所示，一个电荷量为2×10－5 C、质量为1 g的小物块从C点由静止释放，其运动的v－t图像如图乙所示，其中B点处为整条图线的切线斜率最大的位置(图中标出了该切线)。则下列说法正确的是( )
A.小物块带负电
B.A、B两点间的电势差UAB＝500 V
C.小物块由C点到A点电势能先减小再增大
D.B点为中垂线上电场强度最大的点，电场强度E＝100 V/m
【答案】 D
【解析】 根据物块运动的v－t图像可知，小物块带正电，A错误；由v－t图像可知，A、B两点的速度分别为vA＝6 m/s、vB＝4 m/s，再根据动能定理得qUAB＝eq \f(1,2)mveq \\al(2,B)－eq \f(1,2)mveq \\al(2,A)，解得UAB＝－500 V，B错误；从v－t图像可知，由C到A的过程中，物块的速度一直增大，静电力对物块一直做正功，电势能一直减小，C错误；带电粒子在B点的加速度最大，为am＝eq \f(4,7－5) m/s2＝2 m/s2，所受的静电力最大为Fm＝mam＝0.001×2 N＝0.002 N，则电场强度最大值为Em＝eq \f(Fm,q)＝eq \f(0.002,2×10－5) N/C＝100 V/m，D正确。
2.(多选)一带负电粒子仅在静电力的作用下从A点沿直线运动到B点，速度由v1变为v2，其速度—时间图像如图所示，下列说法正确的是( )
A．A、B两点的电势关系为φA>φB
B．A点附近的等势面要比B点附近的等势面稀疏
C．A、B两点的电场强度大小关系为EA>EB
D．粒子从A点到B点的过程中，可能两次经过同一个等势面
【答案】 AC
【解析】 根据速度由v1变为v2，速度减小，可知静电力对粒子做负功，电势能增加。根据带电粒子在电场中的运动规律可知，负电荷高势低能，则φA>φB，故A正确；电场线密集的位置等势面密集，电场强度更大，则带电粒子受到的静电力更大，加速度大，在v－t图像中斜率的绝对值更大，A处斜率的绝对值大于B处斜率的绝对值，则电场强度的关系EA>EB，A点附近的等势面要比B点附近的等势面密集，故B错误，C正确；粒子从A点到B点的过程中，速度一直减小，则静电力一直做负功，电势能一直增大，故不可能两次经过同一个等势面，故D错误。
考向二.电场中的φ－x图像的分析
3.在x轴上分别固定两个点电荷Q1、Q2，Q2位于坐标原点O处。两点电荷形成的静电场中，x轴正半轴上的电势φ随x变化的图像如图所示。下列说法正确的是( )
A.x3处电势φ最高，电场强度最大
B.Q1带负电，Q2带正电
C.Q1的电荷量小于Q2的电荷量
D.电子从x1处沿x轴移动到x2处，电势能增加
【答案】D
【解析】根据E＝eq \f(Δφ,Δx)，可知φ－x图像的斜率表示电场强度，x3处电势φ最高，电场强度为零，A错误；由图可知，x→0时，φ→－∞，说明Q2带负电，而在整个空间存在φ>0的区域，说明Q1带正电，B错误；在x3处电场强度为零，说明两个点电荷在该处电场强度大小相等，方向相反，根据E＝keq \f(Q,r2)可知Q1的电荷量大于Q2的电荷量，C错误；电子从x1处沿x轴移动到x2处，电场力对电子做负功，电势能增加，D正确。
4.(多选)如图甲所示，AB是某电场中的一条电场线，若有一电子以某一初速度且仅在电场力的作用下，沿AB由点A运动到点B，所经位置的电势随距A点的距离变化的规律如图乙所示。以下说法正确的是( )
A.A、B两点的电场强度EA>EB
B.电子在A、B两点的速度vA
D.电子在A、B两点的电势能EpA>EpB
【答案】 AC
【解析】 φ－x图像的斜率表示电场强度，可得A、B两点的电场强度EA>EB，故A正确；根据沿电场线方向电势降低，可知电场强度的方向为A指向B，则电子受到电场力方向为B指向A，电子由点A运动到点B，电场力做负功，电子的动能减小，速度减小，故vA>vB，故B错误；由图乙可知A、B两点的电势φA>φB，故C正确；电子由点A运动到点B，电场力做负功，电子的电势能增加，故EpA
5. 某静电场中x轴上各点的电场强度方向均和x轴重合，以x轴正方向为电场强度的正方向，x轴上的电场强度随位置坐标的变化规律如图所示，其中x1～x3间的图线关于x2点中心对称，规定x2点为电势零点，已知x2＝2x1＝2d，将一带电荷量为＋q的粒子从坐标原点由静止释放，不计粒子重力，关于粒子从原点O运动到x3点的过程，下列说法正确的是( )
A.释放后粒子的加速度先不变后减小
B.粒子到达x3点时的动能为eq \f(3,2)qdE0
C.粒子经过的位置中O点电势一定最大
D.粒子在x1和x3处速度达到最大值
【答案】C
【解析】 O～x1间，电场强度沿x轴正方向且大小不变，又粒子带正电，故粒子沿x轴正方向做匀加速直线运动；x1～x2间，电场强度沿x轴正方向，且大小逐渐减小，故粒子沿x轴正方向做加速度减小的加速运动；x2～x3间，电场强度沿x轴负方向，且大小逐渐增大，故粒子沿x轴正方向做加速度增大的减速运动，故A、D错误；x1～x3间的图线关于x2点中心对称，则x1～x2间电场力对粒子做的正功数值上等于x2～x3间电场力对粒子做的负功，粒子到达x3时的动能等于粒子到达x1时的动能，即Ek＝qdE0，故B错误；由题意知x2点的电势为0，有φx1＝－φx3，φx1<φO，可知O点的电势最大，故C正确。
6.(多选)如图甲所示，某电场中的一条电场线恰好与直线AB重合，以A点为坐标原点，向右为正方向建立直线坐标系，B点的坐标为xB＝0.06 m，若α粒子仅在静电力的作用下由A点运动至B点，其电势能增加60 eV，该电场线上各点的电场强度大小E随位移x的变化规律如图乙所示，若A点电势为15 V，下列说法正确的是( )
A.x轴上各点的电场强度方向都沿x轴负方向
B.该α粒子沿x轴正方向做匀减速直线运动
C.B点电势是A点电势的3倍
D.图乙中E0应为2.5×103 V·m－1
【答案】 AC
【解析】 α粒子由A点运动到B点，静电力做功为WAB＝2eUAB＝－60 eV，解得UAB＝－30 V，因为φA＝15 V，所以φB＝45 V，B点电势是A点电势的3倍，因为B点电势高于A点电势，所以电场强度的方向沿x轴负方向，故A、C正确；图乙中电场强度随位移x均匀变化，静电力为变力，所以α粒子沿x轴正方向做变减速直线运动，故B错误；图乙中图像与横轴所围的面积表示A、B两点间的电势差的大小，则E0＝2.5×102 V·m－1，故D错误。
考向四.电场中的Ep－x图像、Ek－x图像
7.(多选)在匀强电场中，一电子从原点O由静止释放，仅在电场力作用下沿x轴正方向运动，其电势能Ep随位置x变化的关系如图所示，则( )
A.电场强度方向沿x轴正方向
B.电场强度大小为2.5 N/C
C.x＝5 m处的电势为0
D.电子从原点O运动到x＝4 m处的过程中，动能增加了8 eV
【答案】CD
【解析】 根据电场力做功与电势能的变化关系可知，带负电粒子仅在电场力作用下沿x轴正方向运动，电势能减小，则电场力做正功，因此电场强度方向沿 x轴负方向，故A错误；由题图可知，电势能的变化率不变，所以负电荷受到的电场力不变，则知该电场为匀强电场，根据公式W＝qEx可知，电场强度E＝eq \f(W,qx)＝eq \f(（2－10） eV,－e×4 m)＝2 N/C，故B错误；由图可知，x＝5 m处的电势能Ep为零，根据公式Ep＝qφ可知，x＝5 m处的电势φ＝eq \f(Ep,－e)＝0，故C正确；电子
从原点O运动到x＝4 m处的过程中，只有电场力做功，电势能减小了8 eV，则动能增加了8 eV，故D正确。
8.(多选)如图甲所示，a、b是点电荷电场中同一电场线上的两点，一个带电粒子在a点由静止释放，仅在静电力作用下从a点向b点运动，粒子的动能与位移之间的关系如图乙所示，则下列说法中正确的是( )
A.带电粒子与场源电荷带异种电荷
B.a点电势比b点电势高
C.a点场强比b点场强大
D.带电粒子在a点的电势能比在b点的电势能大
【答案】 CD
【解析】粒子从a点向b点运动，Ek－x图像的切线斜率减小，根据动能定理，则有qEx＝Ek，电场强度减小，因此a点更靠近场源电荷，则a点场强比b点场强大，若场源电荷是正电荷，则粒子带正电，若场源电荷是负电荷，则粒子带负电，它们带同种电荷，故A错误，C正确；由于不能确定场源电荷的性质，所以也不能确定电场线的方向，不能确定a点电势与b点电势的高低，故B错误；带电粒子仅在静电力作用下从a点运动到b点，静电力做正功，电势能减小，所以带电粒子在a点的电势能大于在b点的电势能，故D正确。
1．（2024·重庆·高考真题）沿空间某直线建立x轴，该直线上的静电场方向沿x轴，其电电势的φ随位置x变化的图像如图所示，一电荷都为e带负电的试探电荷，经过x2点时动能为1.5eV，速度沿x轴正方向若该电荷仅受电场力。则其将（ ）
A．不能通过x3点B．在x3点两侧往复运动
C．能通过x0点D．在x1点两侧往复运动
【答案】B
【详解】带负电的试探电荷在x2处动能为1.5eV，电势能为-1eV，总能量为0.5eV，且试探电荷速度沿x轴正方向，在x2 ~ x3区域试探电荷受到沿x轴正方向的静电力，做加速运动，在x3处速度最大，试探电荷继续运动到x3右侧，做减速运动，当速度为零时，电势能为0.5eV，即运动到电势为－0.5V处减速到零，开始向x轴负方向运动，后反向回到x2处动能仍为1.5eV，继续向左运动，在电势为－0.5V处减速到零又反向，不会运动到x0、x1处，即试探电荷在x3点两侧往复运动。
故选B。
2．（2024·湖南·高考真题）真空中有电荷量为和的两个点电荷，分别固定在x轴上和0处。设无限远处电势为0，x正半轴上各点电势随x变化的图像正确的是（ ）
A．B．
C．D．
【答案】D
【详解】根据点电荷周围的电势公式，设处的电势为0，得
解得
故可知当时，；当时，。
故选D。
3．（2024·辽宁·高考真题）在水平方向的匀强电场中，一带电小球仅在重力和电场力作用下于竖直面（纸面）内运动。如图，若小球的初速度方向沿虚线，则其运动轨迹为直线，若小球的初速度方向垂直于虚线，则其从O点出发运动到O点等高处的过程中（ ）
A．动能减小，电势能增大B．动能增大，电势能增大
C．动能减小，电势能减小D．动能增大，电势能减小
【答案】D
【详解】根据题意若小球的初速度方向沿虚线，则其运动轨迹为直线，可知电场力和重力的合力沿着虚线方向，又电场强度方向为水平方向，根据力的合成可知电场强度方向水平向右，若小球的初速度方向垂直于虚线，则其从O点出发运动到O点等高处的过程中重力对小球做功为零，电场力的方向与小球的运动方向相同，则电场力对小球正功，小球的动能增大，电势能减小。
故选D。
4．（2024·山东·高考真题）如图所示，带电量为+q的小球被绝缘棒固定在O点，右侧有固定在水平面上、倾角为30°的光滑绝缘斜面。质量为m、带电量为+q的小滑块从斜面上A点由静止释放，滑到与小球等高的B点时加速度为零，滑到C点时速度为零。已知AC间的距离为S，重力加速度大小为g，静电力常量为k，下列说法正确的是（ ）
A．OB的距离l=
B．OB的距离l=
C．从A到C，静电力对小滑块做功W=﹣mgS
D．AC之间的电势差UAC=﹣
【答案】AD
【详解】AB．由题意知小滑块在B点处的加速度为零，则根据受力分析有沿斜面方向
解得
A正确，B错误；
C．因为滑到C点时速度为零，小滑块从A到C的过程，静电力对小滑块做的功为W，根据动能定理有
解得
故C错误；
D．根据电势差与电场强度的关系可知AC之间的电势差
故D正确。
故选AD。
5．（2024·甘肃·高考真题）某带电体产生电场的等势面分布如图中实线所示，虚线是一带电粒子仅在此电场作用下的运动轨迹，M、N分别是运动轨迹与等势面b、a的交点，下列说法正确的是（ ）
A．粒子带负电荷B．M点的电场强度比N点的小
C．粒子在运动轨迹上存在动能最小的点D．粒子在M点的电势能大于在N点的电势能
【答案】BCD
【详解】A．根据粒子所受电场力指向曲线轨迹的凹侧可知，带电粒子带正电，故A错误；
B．等差等势面越密集的地方场强越大，故M点的电场强度比N点的小，故B正确；
CD．粒子带正电，因为M点的电势大于在N点的电势，故粒子在M点的电势能大于在N点的电势能；由于带电粒子仅在电场作用下运动，电势能与动能总和不变，故可知当电势能最大时动能最小，故粒子在运动轨迹上到达最大电势处时动能最小，故CD正确。
故选BCD。
考情分析
2024·重庆·高考物理第6题
2024·甘肃·高考物理第8题
2024·山东·高考物理第11题
2024·辽宁·高考物理第10题
2024·湖南·高考物理第8题
复习目标
目标1.会分析处理电场中的功能关系。
目标2.理解电场中有关图像的斜率、面积等表示的物理意义，并能结合图像分析电场、电势和电势能的变化。
