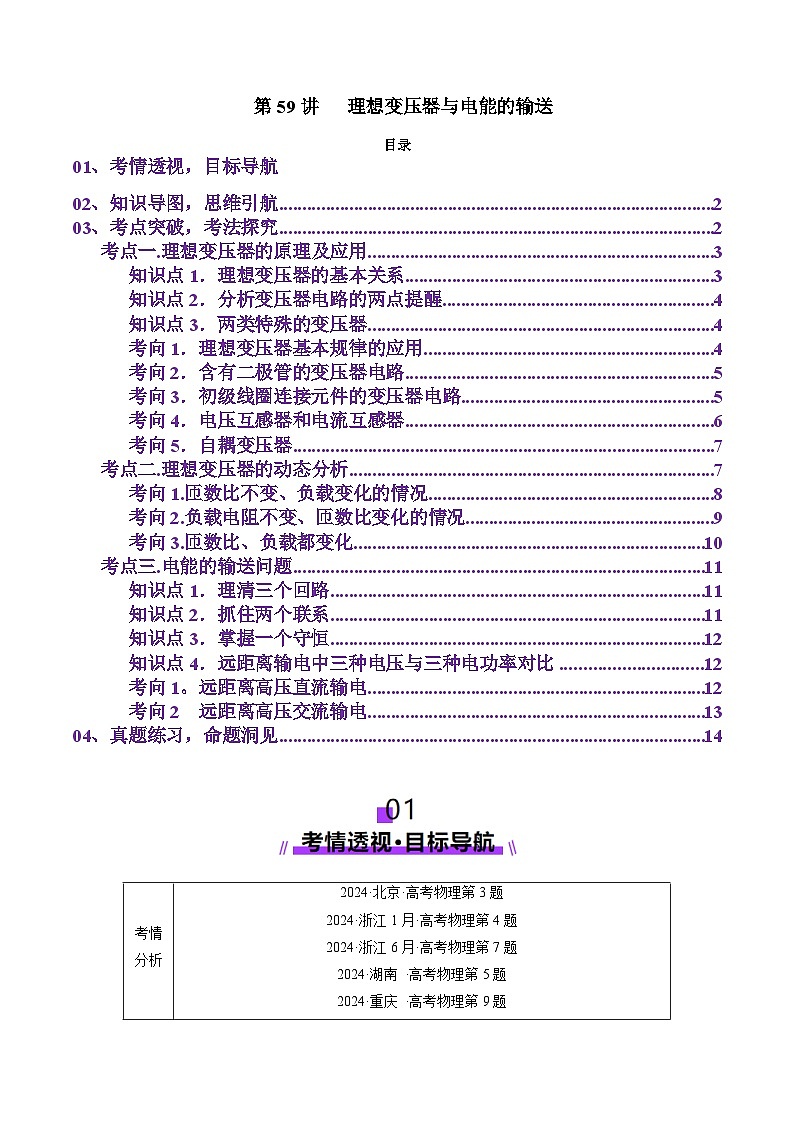

第59讲 理想变压器与电能的输送（讲义）（解析版）-2025年高考物理一轮复习讲练测（新教材新高考）

这是一份第59讲 理想变压器与电能的输送（讲义）（解析版）-2025年高考物理一轮复习讲练测（新教材新高考），共23页。
\l "_Tc4611" 02、知识导图，思维引航 PAGEREF _Tc4611 \h 2
\l "_Tc17885" 03、考点突破，考法探究 PAGEREF _Tc17885 \h 2
\l "_Tc25762" 考点一.理想变压器的原理及应用 PAGEREF _Tc25762 \h 3
\l "_Tc32340" 知识点1．理想变压器的基本关系 PAGEREF _Tc32340 \h 3
\l "_Tc24540" 知识点2．分析变压器电路的两点提醒 PAGEREF _Tc24540 \h 4
\l "_Tc6047" 知识点3．两类特殊的变压器 PAGEREF _Tc6047 \h 4
\l "_Tc25267" 考向1．理想变压器基本规律的应用 PAGEREF _Tc25267 \h 4
\l "_Tc21517" 考向2．含有二极管的变压器电路 PAGEREF _Tc21517 \h 5
\l "_Tc19250" 考向3．初级线圈连接元件的变压器电路 PAGEREF _Tc19250 \h 5
\l "_Tc31574" 考向4．电压互感器和电流互感器 PAGEREF _Tc31574 \h 6
\l "_Tc1182" 考向5．自耦变压器 PAGEREF _Tc1182 \h 7
\l "_Tc19545" 考点二.理想变压器的动态分析 PAGEREF _Tc19545 \h 7
\l "_Tc30816" 考向1.匝数比不变、负载变化的情况 PAGEREF _Tc30816 \h 8
\l "_Tc8404" 考向2.负载电阻不变、匝数比变化的情况 PAGEREF _Tc8404 \h 9
\l "_Tc16207" 考向3.匝数比、负载都变化 PAGEREF _Tc16207 \h 10
\l "_Tc1036" 考点三.电能的输送问题 PAGEREF _Tc1036 \h 11
\l "_Tc24124" 知识点1．理清三个回路 PAGEREF _Tc24124 \h 11
\l "_Tc31652" 知识点2．抓住两个联系 PAGEREF _Tc31652 \h 11
\l "_Tc28657" 知识点3．掌握一个守恒 PAGEREF _Tc28657 \h 12
\l "_Tc31790" 知识点4．远距离输电中三种电压与三种电功率对比 PAGEREF _Tc31790 \h 12
\l "_Tc28667" 考向1。远距离高压直流输电 PAGEREF _Tc28667 \h 12
\l "_Tc3898" 考向2 远距离高压交流输电 PAGEREF _Tc3898 \h 13
04、真题练习，命题洞见 \l "_Tc13561" PAGEREF _Tc13561 \h 14
考点一.理想变压器的原理及应用

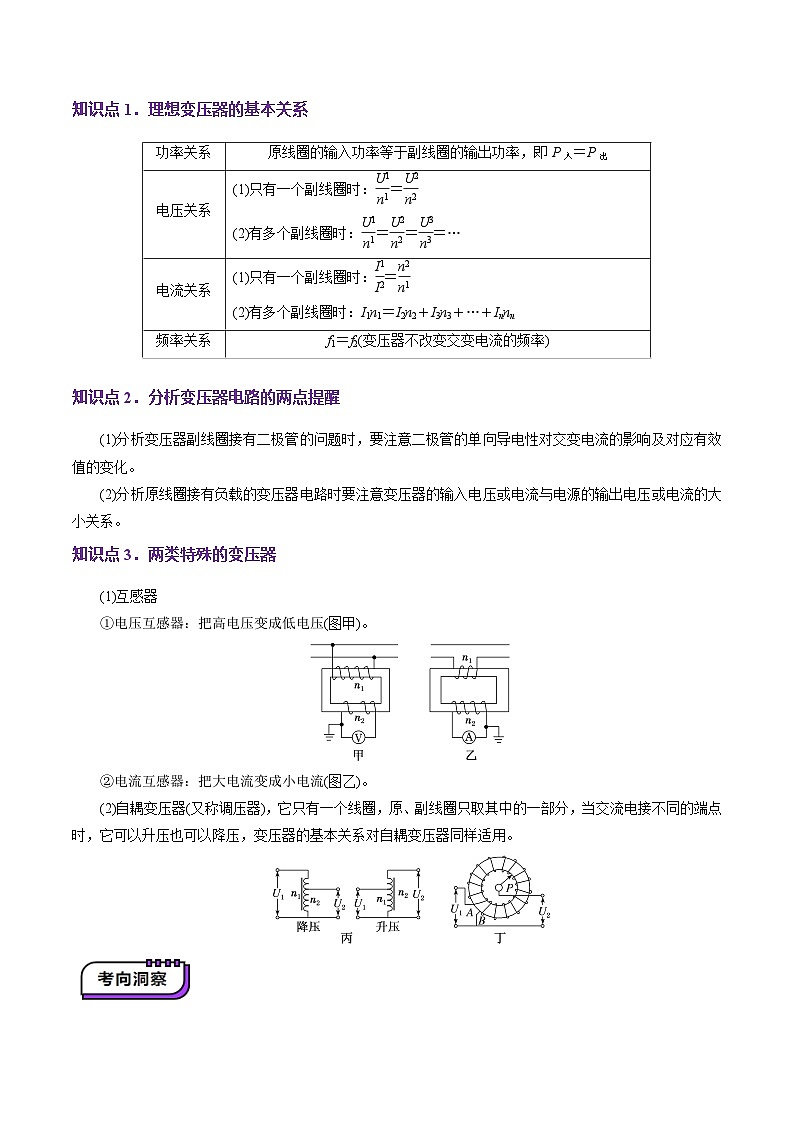

知识点1．理想变压器的基本关系
知识点2．分析变压器电路的两点提醒
(1)分析变压器副线圈接有二极管的问题时，要注意二极管的单向导电性对交变电流的影响及对应有效值的变化。
(2)分析原线圈接有负载的变压器电路时要注意变压器的输入电压或电流与电源的输出电压或电流的大小关系。
知识点3．两类特殊的变压器
(1)互感器
①电压互感器：把高电压变成低电压(图甲)。
②电流互感器：把大电流变成小电流(图乙)。
(2)自耦变压器(又称调压器)，它只有一个线圈，原、副线圈只取其中的一部分，当交流电接不同的端点时，它可以升压也可以降压，变压器的基本关系对自耦变压器同样适用。
考向1．理想变压器基本规律的应用
1.如图1所示是某智能手表所采用的无线充电方式，其工作原理示意图(可视为理想变压器)如图2所示，在充电器线圈M中接入220 V交流电，在手表线圈N中感应出5 V交流电，已知手表的充电电流为2 A，则手表充电时( )
A．线圈M中电流为88 A
B．线圈N中电压最大值为5eq \r(2) V
C．线圈M和线圈N的匝数比为1∶44
D．线圈M和线圈N的功率比为1∶44
【答案】B
【解析】：根据理想变压器基本规律知线圈M和线圈N的功率比为1∶1，U1I1＝U2I2，可得线圈M中电流为I1＝eq \f(U2I2,U1)＝eq \f(5×2,220) A＝eq \f(1,22) A，A、D错误；由正弦式交变电流规律知线圈N中电压最大值为U2m＝eq \r(2)U2＝5eq \r(2) V，B正确；线圈M和线圈N的匝数比为eq \f(nM,nN)＝eq \f(UM,UN)＝eq \f(220,5)＝eq \f(44,1)，C错误。
考向2．含有二极管的变压器电路
2.(多选)图乙中，理想变压器原、副线圈匝数比n1∶n2＝5∶1。原线圈接入如图甲所示的正弦式交流电，电路中电表均为理想电表，定值电阻R1＝R2＝4 Ω，D为理想二极管(该二极管的正向电阻为零，反向电阻为无穷大)，则( )
A．电阻R2两端的电压频率为50 Hz
B．电流表的示数为5 A
C．原线圈的输入功率为150 W
D．将R1撤掉，电压表的示数不变
【答案】ACD
【解析】：由题图甲可知，交流电的周期为0.02 s，故频率为50 Hz，而变压器及二极管均不会改变交流电的频率，故电阻R2两端的电压频率为50 Hz，故A正确；经变压器后，输出电压为U输＝eq \f(100 V,5)＝20 V，因二极管的单向导电性，只有一半时间内有电压加在R2两端，则由有效值的定义可得eq \f(U输2,R)·eq \f(T,2)＝eq \f(U2,R)·T，解得U＝10eq \r(2) V，则电流表的示数为I＝eq \f(U,R2)＝2.5eq \r(2) A，故B错误；原线圈输入功率等于副线圈的输出功率，输出功率P＝eq \f(202,4) W＋(2.5eq \r(2))2×4 W＝150 W，故C正确；因输出电压由输入电压决定，故将R1撤掉，电压表的示数不变，故D正确。
考向3．初级线圈连接元件的变压器电路
3.(2024·德州高三模拟)在图(a)所示的交流电路中，发电机两端输出电压的有效值为20 V，理想变压器原、副线圈的匝数比为2∶1，电阻R1、R2、R3阻值相同。通过理想电流表的电流随时间t变化的正弦曲线如图(b)所示。下列说法正确的是( )
A．交流电的频率为100 Hz
B．理想电压表的示数为4 V
C．R1的阻值为4.5 Ω
D．副线圈的输出功率为eq \f(100,3) W
【答案】C
【解析】：交流电的周期为0.02 s，所以交流电的频率为f＝eq \f(1,T)＝50 Hz，故A错误；根据理想变压器电压与匝数的关系可知eq \f(U1,U2)＝eq \f(n1,n2)，解得U2＝10 V，由于R2、R3阻值相同，所以电压表示数为5 V，故B错误；设三个电阻的阻值均为R，根据闭合电路欧姆定律和电流与匝数的关系，有eq \f(U,R)＋eq \f(U2,2R)×eq \f(1,2)＝I，将I＝5 A代入解得R＝4.5 Ω，故C正确；副线圈的输出功率为P＝eq \f(U22,2R)＝eq \f(100,9) W，故D错误。
考向4．电压互感器和电流互感器
4.如图所示，甲、乙两图中的理想变压器以不同的方式接在高压电路中，甲图中变压器原、副线圈的匝数比为k1，电压表读数为U，乙图中变压器原、副线圈的匝数比为k2，电流表读数为I，则甲图中高压线电压和乙图中高压线电流分别为( )
A．k1U，k2I B．k1U，eq \f(I,k2)
C．eq \f(U,k1)，k2I D．eq \f(U,k1)，eq \f(I,k2)
【答案】B
【解析】：根据原、副线圈的电压、电流与线圈匝数的关系可知eq \f(U1,U2)＝eq \f(n1,n2)＝k1，eq \f(I1,I2)＝eq \f(n2,n1)＝eq \f(1,k2)，由此可知U1＝k1U，I1＝eq \f(I,k2)，B正确。
考向5．自耦变压器
5.如图所示，通过可调自耦变压器给阻值为R、额定功率为P的定值电阻供电，在原线圈两端加上正弦式交变电压，此时变压器原、副线圈匝数比为10∶1，闭合开关S后，发现定值电阻的功率只有0.64P。要使定值电阻能正常工作，应( )
A．将滑片P向上移，使原、副线圈匝数比变为12∶1
B．将滑片P向上移，使原、副线圈匝数比变为25∶2
C．将滑片P向下移，使原、副线圈匝数比变为8∶1
D．将滑片P向下移，使原、副线圈匝数比变为32∶5
【答案】C
【解析】： 设原来原、副线圈匝数比为k＝10，原线圈输入电压为U1，副线圈输出电压为U2，则eq \f(U1,U2)＝k，故电阻R两端的电压为U2＝eq \f(U1,k)，则0.64P＝eq \f(U12,k2R)，设调节后的原、副线圈的匝数比为n，则电阻R两端的电压为eq \f(U1,n)，则P＝eq \f(U12,n2R)，联立解得n＝0.8k＝8，故选C。
考点二.理想变压器的动态分析
理想变压器的制约关系
考向1.匝数比不变、负载变化的情况
1.U1不变，根据eq \f(U1,U2)＝eq \f(n1,n2)知，输入电压U1决定输出电压U2，不论负载电阻R如何变化，U2不变。
eq \f(n1,n2)不变，负载R变化
2.当负载电阻发生变化时，I2变化，输出电流I2决定输入电流I1，故I1发生变化。
3.I2变化引起P2变化，P1＝P2，故P1发生变化。
1.(2024·合肥高三质检)如图是给用户供电的电路示意图，其中R1、R0表示变压器前后两侧的输电线的总电阻，假设用户端为纯电阻用电器，总电阻为R。若变压器视为理想变压器，U恒定，电表视为理想电表，当用户使用的用电器数量增加时，下列说法正确的是( )
A．用户总电阻R变大B．电压表示数之比eq \f(U1,U2)增大
C．电流表示数I1减小 D．用电器R两端电压降低
【答案】D
【解析】由于用户端用电器均是并联连接，当用户使用的用电器增加时，并联的用电器增多，则用户总电阻减小，故A错误；若变压器视为理想变压器，则变压器原、副线圈两端电压之比等于原、副线圈匝数之比，即eq \f(U1,U2)＝eq \f(n1,n2)，由于原、副线圈匝数不变，即eq \f(U1,U2)比值不变，故B错误；当用户使用的用电器数量增加时，副线圈总电阻减小，副线圈电流增大，原线圈电流也增大，则R1分压增大，变压器输入电压U1减小，所以U2减小，而变压器后侧的输电线的总电阻上的电压UR0增大，所以用电器两端电压UR减小，故D正确，C错误。
2.如图所示，理想变压器原线圈接有效值保持不变的正弦交流电压，电压表和电流表均为理想交流电表，RT为热敏电阻(温度升高，电阻减小)，R0、R1为定值电阻，C为电容器，通电后随着RT温度升高，下列说法正确的是( )
A.电压表V1的示数和V2的示数都不变
B.理想变压器的输入功率减小
C.通过R1的电流始终为零，R1不消耗电能
D.若电容器电容减小，则电流表A2的示数增大
【答案】 A
【解析】 理想变压器原线圈接有效值保持不变的正弦交流电压，则电压表V1的示数和V2的示数都不变，故A正确；随着RT温度升高，电阻减小，输出电流变大，输入电流也变大，理想变压器的输入功率和输出功率均增大，故B错误；电容器电势差等于RT两端电压，输出电流变化的过程中，RT两端电压会发生变化，根据C＝eq \f(Q,U)可知，电容器的电荷量改变，说明有电流通过R1，R1消耗电能，故C错误；电容器的电容与电流表A2的示数无关，故D错误。
考向2.负载电阻不变、匝数比变化的情况
1.U1不变，eq \f(n1,n2)变化，故U2变化。
2.R不变，U2变化，故I2发生变化。
3.根据P2＝eq \f(Ueq \\al(2,2),R)，P2发生变化，再根据P1＝P2，故P1变化，P1＝U1I1，U1 不变，故I1发生变化。
3.如图所示，原、副线圈匝数比为100∶1的理想变压器，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u1＝310sin(314t)V，则( )
A.当单刀双掷开关与a连接时，电压表的示数为3.1 V
B.副线圈两端的电压频率为50 Hz
C.当单刀双掷开关由a扳向b时，原线圈输入功率变小
D.当单刀双掷开关由a扳向b时，电压表和电流表的示数均变小
【答案】 B
【解析】 由eq \f(U1,U2)＝eq \f(n1,n2)，得U2＝eq \f(U1n2,n1)，因U1＝eq \f(310,\r(2)) V，所以U2＝eq \f(310,\r(2))×eq \f(1,100) V≈2.2 V，A错误；由瞬时值表达式可得ω＝314 rad/s，则频率f＝eq \f(ω,2π)＝eq \f(314,2π) Hz＝50 Hz，B正确；当单刀双掷开关由a扳向b时，n1减小，则U2增大，电压表示数变大，I2＝eq \f(U2,R)增大，副线圈的输出功率P出＝U2I2增大，原线圈的输入功率增大，C、D错误。
4.(多选)如图甲所示，理想变压器原、副线圈的匝数比n1∶n2＝10∶1，b是原线圈的中心抽头，S为单刀双掷开关，定值电阻R1、R2均为10 Ω。在原线圈c、d两端加上图乙所示的交流电压，下列说法正确的是( )
A．当S与a连接后，理想电流表示数为2.2 A
B．当S与a连接后，理想电压表示数为11 V
C．当S由a拨到b后，副线圈输出电压的频率变为25 Hz
D．当S由a拨到b后，原线圈的输入功率变为原来的4倍
【答案】AD
【解析】由题图可知，交变电流的电压有效值为220 V，周期为0.02 s，频率为50 Hz。当S接a时，由变压器的原理可知，n2两端电压有效值为U2＝eq \f(U1,10)＝22 V，所以理想电压表的示数为22 V，理想电流表示数为I＝eq \f(U2,R2)＝eq \f(22,10) A＝2.2 A，A正确，B错误；当S由a拨到b后，原线圈电压、频率不变，原线圈匝数减半，副线圈频率不变，C错误；副线圈两端电压加倍，负载电阻不变，副线圈的输出功率变为原来的4倍，原线圈的输入功率也变为原来的4倍，D正确。
考向3.匝数比、负载都变化
分析变压器电路动态变化问题的一般思路：
(1)分清不变量和变量。
(2)弄清理想变压器中电压、电流、功率之间的联系和相互制约关系。
(3)利用闭合电路的欧姆定律、串并联电路特点进行分析判定。
【例3】(多选)如图甲所示为一自耦变压器(可视为理想变压器)的结构示意图，线圈均匀绕在圆环形铁芯上，滑动触头C在某一位置，在BC间接一个交流电压表和一个滑动变阻器R，若AB间输入图乙所示的交变电压，则( )
A．当t＝1×10－2 s时，电压表的示数为零
B．AB间输入电压的瞬时值u＝220eq \r(2)sin 100πt(V)
C．滑动触头C向上移动时，R两端的电压增大
D．滑动变阻器滑片P向上移动时，AB间输入功率增大
【答案】BCD
【解析】电压表的示数为有效值，不为零，A错误；由题图可知周期T＝2×10－2 s，故ω＝eq \f(2π,T)＝100π rad/s，代入表达式u＝Umsin ωt，可得AB间输入电压的瞬时值u＝220eq \r(2)sin 100πt(V)，B正确；根据变压器原副线圈两端的电压与匝数的关系eq \f(U,UR)＝eq \f(n1,n2)，当滑动触头C向上移动时，n2变大，所以R两端的电压增大，C正确；滑动变阻器滑片P向上移动时，n2不变，R减小，根据变压器原副线圈两端的电压与匝数的关系eq \f(U,UR)＝eq \f(n1,n2)，所以R两端的电压不变，输入功率等于输出功率，P入＝P出＝eq \f(UR2,R)，所以滑动变阻器滑片P向上移动时，AB间输入功率增大，D正确。
考点三.电能的输送问题
知识点1．理清三个回路
在回路2中，U2＝ΔU＋U3，I2＝I线＝I3。
知识点2．抓住两个联系
(1)理想的升压变压器联系着回路1和回路2，由变压器原理可得：线圈1(匝数为n1)和线圈2(匝数为n2)中各个量间的关系是eq \f(U1,U2)＝eq \f(n1,n2)，eq \f(I1,I2)＝eq \f(n2,n1)，P1＝P2
(2)理想的降压变压器联系着回路2和回路3，由变压器原理可得：线圈3(匝数为n3)和线圈4(匝数为n4)中各个量间的关系是eq \f(U3,U4)＝eq \f(n3,n4)，eq \f(I3,I4)＝eq \f(n4,n3)，P3＝P4
知识点3．掌握一个守恒
能量守恒关系式P1＝P损＋P4
知识点4．远距离输电中三种电压与三种电功率对比
(1)三种电压的比较
(2)三种电功率的比较
考向1。远距离高压直流输电
1．(2023·浙江6月选考)我国1 100 kV 特高压直流输电工程的送电端用“整流”设备将交流变换成直流，用户端用“逆变”设备再将直流变换成交流。下列说法正确的是( )
A．送电端先升压再整流
B．用户端先降压再变交流
C．1 100 kV 是指交流电的最大值
D．输电功率由送电端电压决定
【答案】A
【解析】：升压和降压都需要在交流的时候才能进行，故送电端应该先升压再整流，用户端应该先变交流再降压，故A正确，B错误；1 100 kV指的是交流电的有效值，故C错误；输电功率是由用户端负载的总功率来决定的，故D错误。
考向2 远距离高压交流输电
2. (多选)某小型水电站的电能输送示意图如图所示，发电机通过升压变压器T1和降压变压器T2向用户供电。已知输电线的总电阻R＝10 Ω，降压变压器T2的原、副线圈匝数之比为4∶1，副线圈与用电器R0组成闭合电路。若T1、T2均为理想变压器，T2的副线圈两端电压u＝220eq \r(2)sin(100πt)V。当用电器电阻R0＝11 Ω时，下列说法正确的是( )
A.通过用电器R0的电流有效值是20 A
B.当用电器R0的阻值减小时，输电线损耗的功率也随着减小
C.发电机中电流变化的频率为100 Hz
D.升压变压器的输入功率为4 650 W
【答案】 AD
【解析】 T2的副线圈两端电压的有效值U＝220 V，通过用电器R0的电流有效值I＝eq \f(U,R0)＝eq \f(220,11) A＝20 A，A正确；当用电器R0的阻值减小时，由于电压不变，电流增大，输电线上的电流也增大，输电线上损失的功率增大，B错误，变压器不改变交流电的频率，f＝50 Hz，C错误；降压变压器的输出功率为P1＝UI＝220×20 W＝4 400 W，由理想变压器原、副线圈电流与匝数成反比，得输电线上的电流为I′＝5 A，输电线上损失的功率ΔP＝I′2R＝52×10 W＝250 W，升压变压器的输入功率P＝P1＋ΔP＝4 650 W，D正确。
3.(多选)(2024·广西南宁赣州市第三中学校考)如图所示，一小水电站，输出的电功率为P＝20 kW，输出电压U0＝400 V，经理想升压变压器T1变为2 000 V电压远距离输送，输电线总电阻为r＝10 Ω，最后经理想降压变压器T2降为220 V向用户供电。下列说法正确的是( )
A.变压器T1的匝数比n1∶n2＝1∶5
B.输电线上的电流为50 A
C.输电线上损失的电功率为25 kW
D.变压器T2的匝数比n3∶n4＝95∶11
【答案】 AD
【解析】 根据理想变压器原、副线圈电压与匝数关系可得eq \f(n1,n2)＝eq \f(U0,U2)＝eq \f(400,2 000)＝eq \f(1,5)，故A正确；理想变压器原、副线圈输入、输出功率相等，则输电线上的电流I2＝eq \f(P,U2)＝eq \f(20×103,2 000) A＝10 A，故B错误；输电线上损失的电功率为ΔP＝Ieq \\al(2,2)r＝102×10 W＝1 000 W，故C错误；变压器T2的原线圈电压为U3＝U2－I2r＝2 000 V－10×10 V＝1 900 V，变压器T2的匝数比为eq \f(n3,n4)＝eq \f(U3,U4)＝eq \f(1 900,220)＝eq \f(95,11)，故D正确。
1（2024·浙江·高考真题）理想变压器的原线圈通过a 或b与频率为f、电压为u的交流电源连接，副线圈接有三个支路，如图所示（光敏电阻的阻值随着光照增加而减少）。当S接a时，三个灯泡均发光。若（ ）
A．电容C增大，L1灯泡变亮B．频率f增大，L2灯泡变亮
C．RG上光照增强，L3灯泡变暗D．S接到b时，三个泡均变暗
【答案】A
【详解】A．电容增大，对交流电的阻碍作用减小，则L1灯泡变亮，故A正确；
B．频率f增大，则电感的阻碍作用增大，则L2灯泡变暗，故B错误；
C．光敏电阻光照增强，阻值减小，由于各支路电压不变，则L3灯泡电流增大，变亮，故C错误；
D．S接到b时，根据变压比可知，副线圈电压增大，则三个泡均变亮，故D错误。
故选A。
2．（2024·北京·高考真题）如图甲所示，理想变压器原线圈接在正弦式交流电源上，输入电压u随时间t变化的图像如图乙所示，副线圈接规格为“6V，3W”的灯泡。若灯泡正常发光，下列说法正确的是（ ）
A．原线圈两端电压的有效值为
B．副线圈中电流的有效值为0.5A
C．原、副线圈匝数之比为1∶4
D．原线圈的输入功率为12W
【答案】B
【详解】A．由题图知，原线圈电压最大值为，则原线圈两端电压的有效值为
故A错误；
B．灯泡正常发光，由P = UI得，副线圈中电流有效值为
故B正确；
C．由理想变压器电压与匝数关系可知
故C错误；
D．理想变压器没有能量损失，原线圈的输入功率等于副线圈的输出功率，则原线圈的输入功率
P1 = PL = 3W
故D错误。
故选B。
3．（2024·浙江·高考真题）如图为某燃气灶点火装置的原理图。直流电经转换器输出的交流电，经原、副线圈匝数分别为和的变压器升压至峰值大于，就会在打火针和金属板间引发电火花，实现点火。下列正确的是（ ）
A．
B．
C．用电压表测原线圈两端电压，示数为
D．副线圈输出交流电压的频率是
【答案】B
【详解】AB．原线圈两端电压的有效值
根据电压匝数关系有
变压器副线圈电压的峰值
根据题意有
解得
，
故A错误，B正确；
C．用电压表测原线圈两端电压，电压表测的是有效值，则示数为
故C错误；
D．根据
解得
变压器不改变频率，则副线圈输出交流电压的频率是，故D错误。
故选B。
4．（2024·湖南·高考真题）根据国家能源局统计，截止到2023年9月，我国风电装机4亿千瓦，连续13年居世界第一位，湖南在国内风电设备制造领域居于领先地位。某实验小组模拟风力发电厂输电网络供电的装置如图所示。已知发电机转子以角速度匀速转动，升、降压变压器均为理想变压器，输电线路上的总电阻可简化为一个定值电阻。当用户端接一个定值电阻R时，上消耗的功率为P。不计其余电阻，下列说法正确的是（ ）
A．风速增加，若转子角速度增加一倍，则上消耗的功率为4P
B．输电线路距离增加，若阻值增加一倍，则消耗的功率为4P
C．若升压变压器的副线圈匝数增加一倍，则上消耗的功率为8P
D．若在用户端再并联一个完全相同的电阻R，则上消耗的功率为6P
【答案】A
【详解】
如图为等效电路图，设降压变压器的原副线圈匝数比为，则输电线上的电流为
转子在磁场中转动时产生的电动势为
A．当转子角速度增加一倍时，升压变压器原副线圈两端电压都增加一倍，输电线上的电流变为，故上消耗的电功率变为原来的4倍，故A正确；
C．升压变压器副线圈匝数增加一倍，副线圈两端电压增加一倍，输电线上的电流增加一倍，故上消耗的电功率变为原来的4倍，故C错误；
B．若阻值增加一倍，输电线路上的电流
消耗的功率
故B错误；
D．若在用户端并联一个完全相同的电阻R，用户端电阻减为原来的一半，输电线上的电流为
消耗的功率
故D错误。
故选A。
5．（2023·山东·高考真题）某节能储能输电网络如图所示，发电机的输出电压U1= 250V，输出功率500kW。降压变压器的匝数比n3：n4= 50：1，输电线总电阻R = 62.5Ω。其余线路电阻不计，用户端电压U4= 220V，功率88kW，所有变压器均为理想变压器。下列说法正确的是（ ）

A．发电机的输出电流为368AB．输电线上损失的功率为4.8kW
C．输送给储能站的功率为408kWD．升压变压器的匝数比n1：n2= 1：44
【答案】C
【详解】A．由题知，发电机的输出电压U1 = 250V，输出功率500kW，则有
A错误；
BD．由题知，用户端电压U4 = 220V，功率88kW，则有
P′ = U4I4
联立解得
I4 = 400A，I3 = 8A，U3 = 11000V
则输电线上损失的功率为
P损 = I32R = 4kW
且
U2 = U3＋I3R = 11500V
再根据，解得
BD错误；
C．根据理想变压器无功率损失有
P = U2I3＋P储
代入数据有
P储 = 408kW
C正确。
故选C。
6．（2024·重庆·高考真题）小明设计了台灯的两种调光方案，电路图分别如图甲，乙所示，图中额定电压为6V灯泡的电阻恒定，R为滑动变阻器，理想变压器原、副线圈匝数分别为n1、n2。原线圈两端接电压为220V的交流电，滑片P可调节灯泡L的亮度，P在R最左端时，甲、乙图中灯泡L均在额定功率下工作，则（ ）

A．n1：n2 = 110：3
B．当P滑到R中点时，图甲中L功率比图乙中的小
C．当P滑到R最左端时，图甲所示电路比图乙更节能
D．图甲中L两端电压的可调范围比图乙中的大
【答案】AC
【详解】A．滑片P在最左端时，图甲、乙中变压器输出电压均为灯泡的额定电压6V，因此
故A正确；
B．当P滑到R中点时，图甲中总电阻为P左端电阻与灯泡电阻串联，图乙中总电阻为灯泡电阻与Р右端的电阻并联后再与P左端电阻串联，由于并联电阻小于灯泡电阻，则图甲中灯泡电压大于图乙中灯泡电压，则图甲中灯泡功率比图乙中灯泡功率大，故B错误；
C．当P滑到R最左端时，图甲中只有灯泡，图乙中R与灯泡并联，总电阻更小，输出功率更大，图甲比图乙更节能，故C正确；
D．图乙中的灯泡两端电压在0到6V间变化，图甲中灯泡两端电压最高为6V，最低达不到0，则图乙中灯泡两端可调电压范围大，故D错误。
故选AC。
7．（2024·海南·高考真题）电动汽车充电站变压器输入电压为10kV，输出电压为220V，每个充电桩输入电流16A，设原副线圈匝数分别为、，输入正弦交流的频率为50Hz，则下列说法正确的是（ ）
A．交流电的周期为0.02s
B．原副线圈匝数比
C．输出的最大电压为220V
D．若10台充电桩同时使用，输入功率为35.2kW
【答案】AD
【详解】A．交流电的周期为
故A正确；
B．根据理想变压器原副线圈的电压与线圈匝数的关系可得，原副线圈匝数比为
故B错误；
C．输出的最大电压为
故C错误；
D．若10台充电桩同时使用，输出功率为
变压器不改变功率，故输入功率为
故D正确。
故选AD。
8．（2024·全国·高考真题）如图，理想变压器的副线圈接入电路的匝数可通过滑动触头T调节，副线圈回路接有滑动变阻器R、定值电阻和、开关S。S处于闭合状态，在原线圈电压不变的情况下，为提高的热功率，可以（ ）
A．保持T不动，滑动变阻器R的滑片向f端滑动
B．将T向b端移动，滑动变阻器R的滑片位置不变
C．将T向a端移动，滑动变阻器R的滑片向f端滑动
D．将T向b端移动，滑动变阻器R的滑片向e端滑动
【答案】AC
【详解】A．保持T不动，根据理想变压器的性质可知副线圈中电压不变，当滑动变阻器R的滑片向f端滑动时，R与串联后的总电阻减小，电流增大，根据可知此时热功率增大，故A正确；
B．将T向b端移动，副线圈匝数变小，故副线圈两端电压变小，滑动变阻器R的滑片位置不变时，通过的电流减小，故热功率减小，故B错误；
C．将T向a端移动，副线圈匝数增加，故副线圈两端电压变大，滑动变阻器R的滑片向f端滑动，R与串联后的总电阻减小，电流增大，此时热功率增大，故C正确；
D．将T向b端移动，副线圈匝数减少，故副线圈两端电压变小，滑动变阻器R的滑片向e端滑动，R与串联后的总电阻增大，电流减小，此时热功率减小，故D错误。
故选AC。
9．（2023·天津·高考真题）“西电东送”是我国重要的战略工程，从西部发电厂到用电量大的东部区域需要远距离输电。图为远距离交流输电的示意图，升压变压器和降压变压器均为理想变压器，的原线圈接有电压有效值恒定的交变电源，R为输电导线的电阻，的副线圈并联多个用电器，下列说法正确的是（ ）
A．输出电压等于输入电压
B．输出功率大于输入功率
C．用电器增多后，R消耗的功率减小
D．用电器增多后，的输出电压降低
【答案】BD
【详解】AB．由于输电过程中，线路中有电流、线路电阻R会分压且产生热量，会损失功率，故输出功率大于输入功率；输出电压大于输入电压，故A错误，B正确；
CD．设升压变压器原副线圈比为，输入出电压分别为、，根据理想变压器电压与原副线圈匝数关系可得
由于输入电压不变，原副线圈匝数比不变，则升压变压器输出变压恒定。设降压变压器的原副线圈匝数比为，输入输出电压分别为、，通过原副线圈的电流分别为、，的副线圈并联多个用电器等效电阻为，则有
，，
则
令，则
随着用户接入的用电器增多，副线圈接入电器的总电阻减小，则减小，输入线路中电流增大.R消耗的功率
的输出电压
用电器增多后，增大， R消耗的功率增大，的输出电压降低，故C错误，D正确。
故选BD。
10．（2024·辽宁·高考真题）如图，理想变压器原、副线圈的匝数比为n1：n2 = 5：1，原线圈接在电压峰值为Um的正弦交变电源上，副线圈的回路中接有阻值为R的电热丝，电热丝密封在绝热容器内，容器内封闭有一定质量的理想气体。接通电路开始加热，加热前气体温度为T0。
（1）求变压器的输出功率P；
（2）已知该容器内的气体吸收的热量Q与其温度变化量ΔT成正比，即Q = CΔT，其中C已知。若电热丝产生的热量全部被气体吸收，要使容器内的气体压强达到加热前的2倍，求电热丝的通电时间t。
【答案】（1）；（2）
【详解】（1）由原线圈正弦交流电的峰值可知变压器输入电压有效值为
设变压器副线圈的输出电压为U2，根据理想变压器的电压与匝数之间的关系有
联立解得
理想变压器的输出功率等于R的热功率，即
（2）设加热前容器内气体的压强为p0，则加热后气体的压强为2p0，温度为T2，容器内的气体做等容变化，则有
由知气体吸收的热量
根据热力学第一定律，气体的体积不变，所以W = 0，容器是绝热容器，则
电热丝产生的热量全部被气体吸收
联立整理得
解得
考情分析
2024·北京·高考物理第3题
2024·浙江1月·高考物理第4题
2024·浙江6月·高考物理第7题
2024·湖南 ·高考物理第5题
2024·重庆 ·高考物理第9题
2024·海南 ·高考物理第8题
2024·全国甲卷 ·高考物理第19题
2024·辽宁 ·高考物理第13题

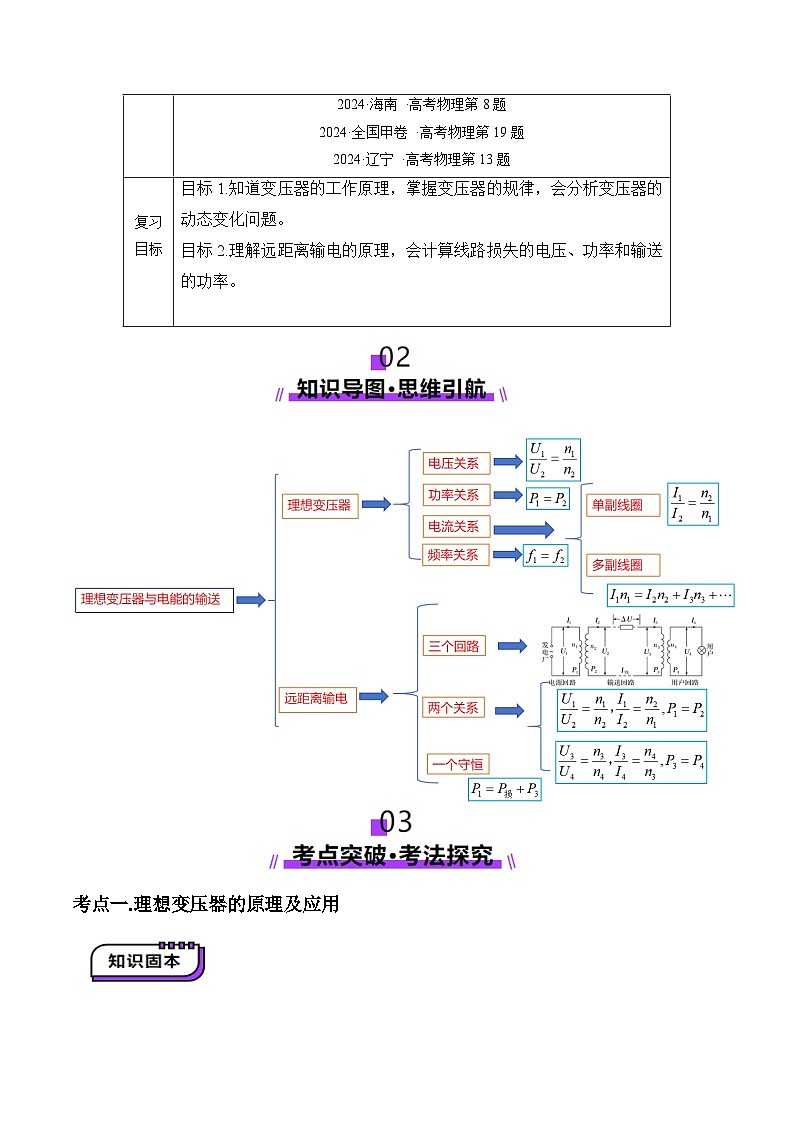

复习目标
目标1.知道变压器的工作原理，掌握变压器的规律，会分析变压器的动态变化问题。
目标2.理解远距离输电的原理，会计算线路损失的电压、功率和输送的功率。
功率关系
原线圈的输入功率等于副线圈的输出功率，即P入＝P出
电压关系
(1)只有一个副线圈时：eq \f(U1,n1)＝eq \f(U2,n2)
(2)有多个副线圈时：eq \f(U1,n1)＝eq \f(U2,n2)＝eq \f(U3,n3)＝…
电流关系
(1)只有一个副线圈时：eq \f(I1,I2)＝eq \f(n2,n1)
(2)有多个副线圈时：I1n1＝I2n2＋I3n3＋…＋Innn
频率关系
f1＝f2(变压器不改变交变电流的频率)
电压
(1)输入电压U1由电源决定
(2)U2＝eq \f(n2,n1)U1⇒输出电压U2由输入电压U1和匝数比共同决定
功率
P入＝P出⇒输入功率P入由输出功率P出决定
电流
I1＝eq \f(n2,n1)I2⇒输入电流I1由输出电流I2和匝数比共同决定
三种电压
计算公式
输电电压
若输电功率为P，输电线中电流为I线，则输电电压U＝eq \f(P,I线)
输电线上损失电压
若输电线中电流为I线，输电线电阻为R，则输电线上损失的电压为ΔU＝I线R
用户得到电压
降压变压器的输出电压
三种电功率
计算公式
输电功率P输送
输电电压与输电电流的乘积
输电线上损失的电功率P损
若输电线中电流为I线，输电线电阻为R，则输电线上损失的电功率为P损＝I线2R
用户得到的电功率P用
用户电压与电流的乘积
