人教版（2024）八年级上册物理第四章《光现象》作图练习题汇编（含答案解析）

这是一份人教版（2024）八年级上册物理第四章《光现象》作图练习题汇编（含答案解析），共21页。

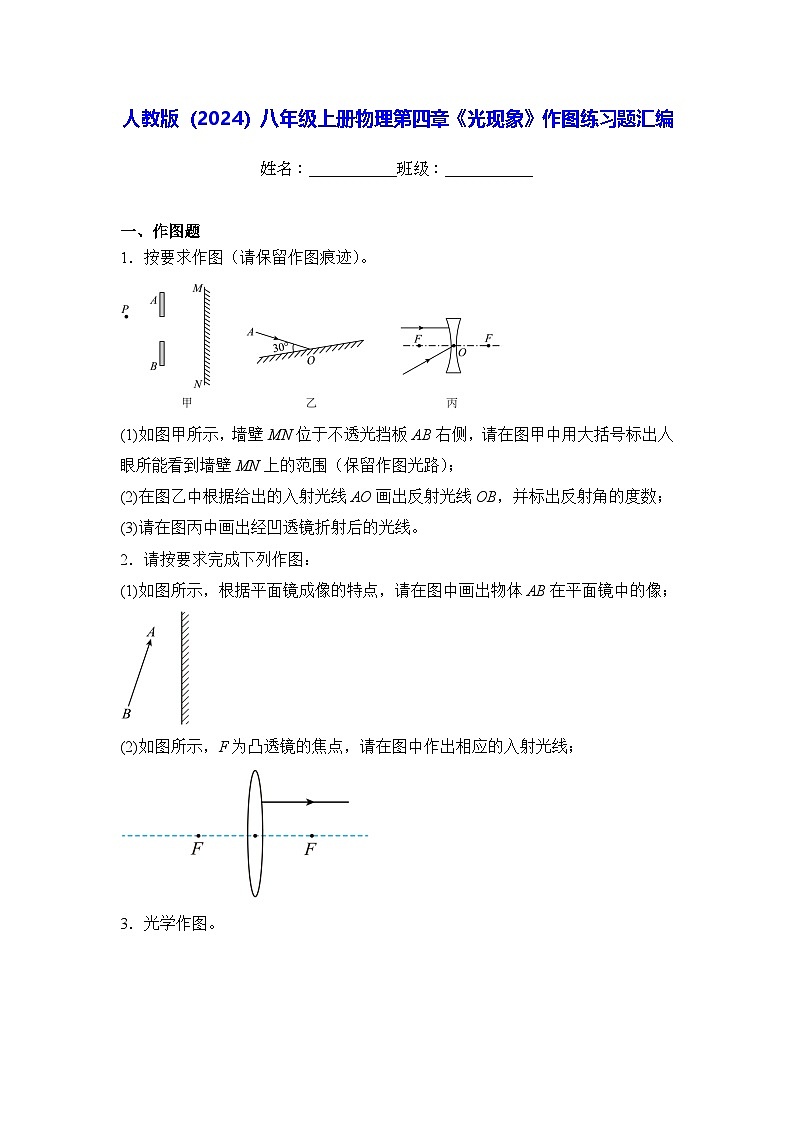

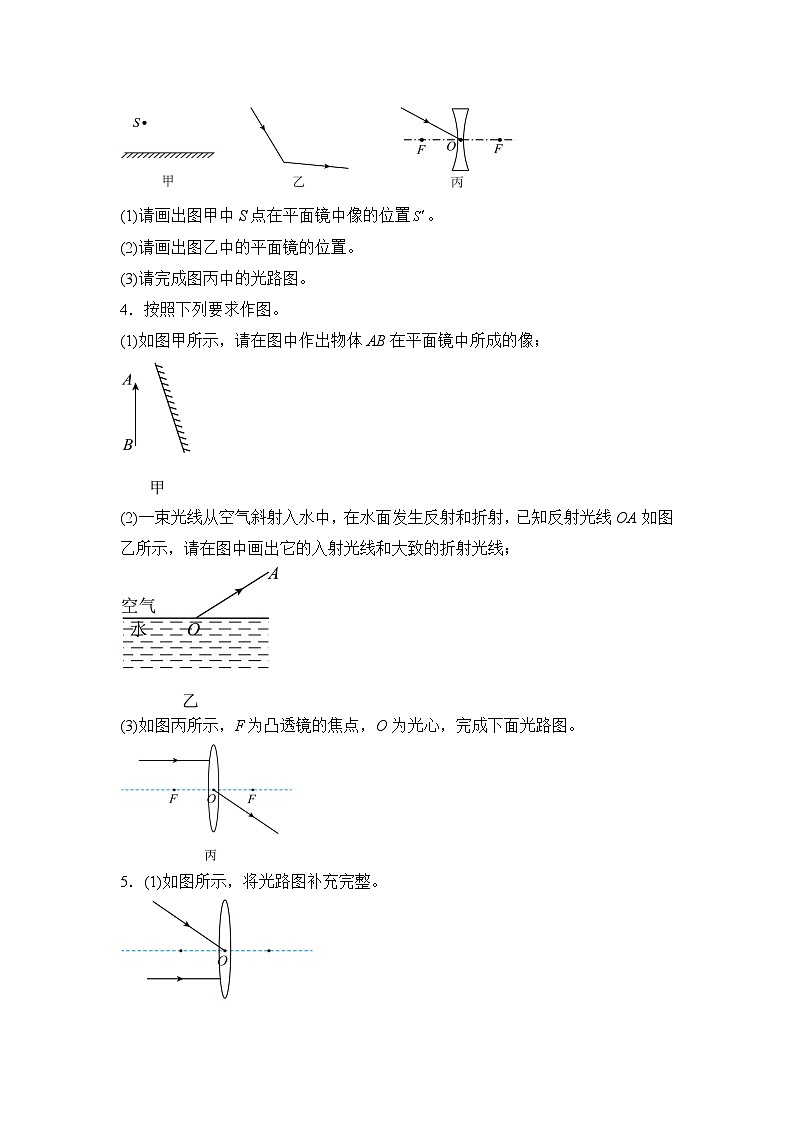

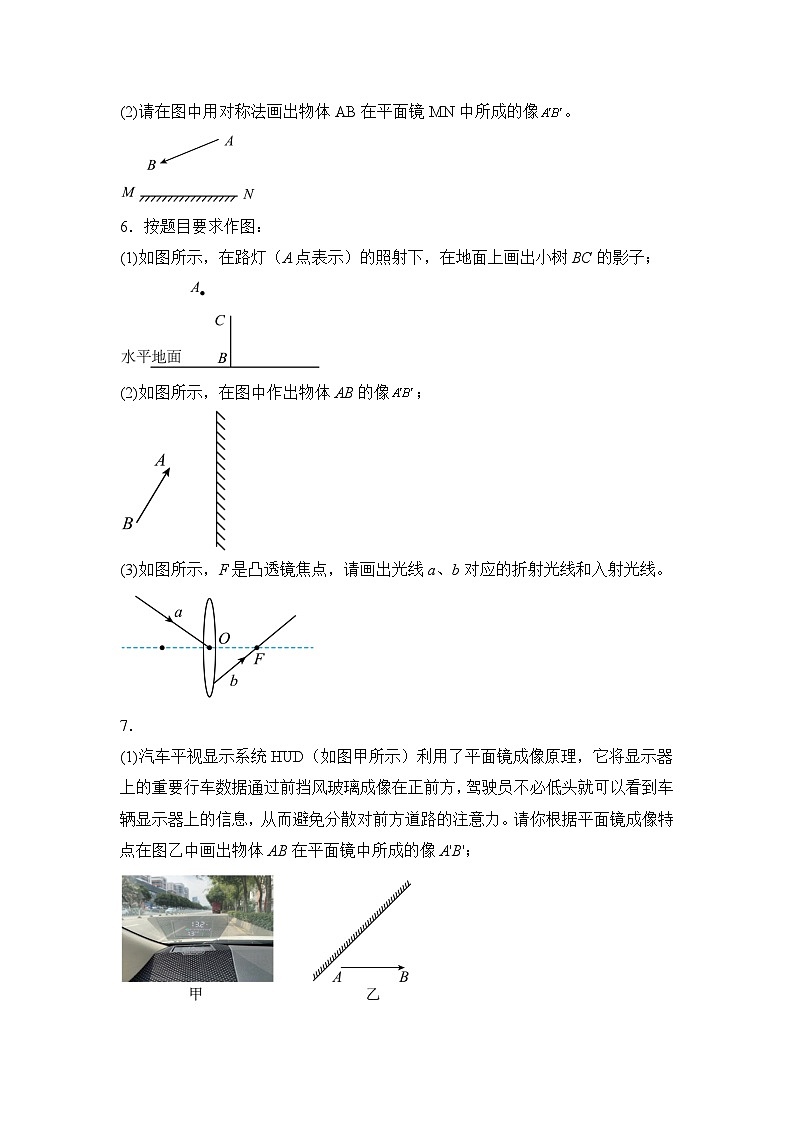

人教版（2024）八年级上册物理第四章《光现象》作图练习题汇编姓名：___________班级：___________一、作图题1．按要求作图（请保留作图痕迹）。(1)如图甲所示，墙壁MN位于不透光挡板AB右侧，请在图甲中用大括号标出人眼所能看到墙壁MN上的范围（保留作图光路）；(2)在图乙中根据给出的入射光线AO画出反射光线OB，并标出反射角的度数；(3)请在图丙中画出经凹透镜折射后的光线。2．请按要求完成下列作图：(1)如图所示，根据平面镜成像的特点，请在图中画出物体AB在平面镜中的像；(2)如图所示，F为凸透镜的焦点，请在图中作出相应的入射光线；3．光学作图。(1)请画出图甲中S点在平面镜中像的位置。(2)请画出图乙中的平面镜的位置。(3)请完成图丙中的光路图。4．按照下列要求作图。(1)如图甲所示，请在图中作出物体AB在平面镜中所成的像；(2)一束光线从空气斜射入水中，在水面发生反射和折射，已知反射光线OA如图乙所示，请在图中画出它的入射光线和大致的折射光线；(3)如图丙所示，F为凸透镜的焦点，O为光心，完成下面光路图。5．(1)如图所示，将光路图补充完整。(2)请在图中用对称法画出物体AB在平面镜MN中所成的像。6．按题目要求作图：(1)如图所示，在路灯（A点表示）的照射下，在地面上画出小树BC的影子；(2)如图所示，在图中作出物体AB的像；(3)如图所示，F是凸透镜焦点，请画出光线a、b对应的折射光线和入射光线。7．(1)汽车平视显示系统HUD（如图甲所示）利用了平面镜成像原理，它将显示器上的重要行车数据通过前挡风玻璃成像在正前方，驾驶员不必低头就可以看到车辆显示器上的信息，从而避免分散对前方道路的注意力。请你根据平面镜成像特点在图乙中画出物体AB在平面镜中所成的像A'B'；(2)如图所示，光线AB、CD均平行于主光轴，请补全光路图。8．作图题：(1)请在图中作出像A′B′在平面镜前的物体AB。(2)完成如图中的反射光路，并标明反射角的大小。（保留作图痕迹）。(3)图中已给出一条反射光线，请在图中画出所给光线的入射光线和折射光线的大致位置。(4)如图所示，O为凸透镜的光心，F为焦点。请将图中的光路图补充完整。9．请按题目要求作答：(1)在如图中根据平面镜成像特点作出物体AB的像；(2)请完成如图的光路图；(3)当光线从水射向空气时，它的反射光线如图所示，画出入射光线和折射光线。10．作图题(1)请在图中作出物体AB在平面镜中的像；(2)如图，一束光斜射入水中，请您画出它的反射光线和折射光线并标出反射角的大小；(3)如图所示，画出经过凹透镜折射后的光线所对应的入射光线。11．根据要求完成下列作图。(1)如图甲，作出物体AB在平面镜中所成的像；(2)如图乙，一束光线从空气中斜射入水中在水面发生反射和折射，画出折射光线和反射光线；(3)如图丙，请分别画出AB的入射光线和CO的折射光线。12．(1)如图所示，一束光线射到平面镜上，其反射光线与平面镜的夹角是，请画出入射光线并标出入射角大小。(2)按要求完成作图：在图中，完成入射光线从左边射向凹透镜折射，再由凸透镜折射后的光路。13．作图题：(1)如图1所示，OB是射向水面的一束光线同时发生反射和折射时的反射光线，请画出准确方向的入射光线AO和大致方向的折射光线OC；(2)如图2所示，F为凸透镜的焦点，O为光心，完成下面光路图；(3)如图3所示，请分别画出AB的入射光线和CO的折射光线。14．(1)由于光的折射，池水看起来比实际的浅，要特别注意防范溺水事故。用A、分别表示池底和看到的“池底”，请在图中画出人眼B看到的池底的光路图；(2)如图所示，光源S发出的两条光线射向凹透镜，其中光线①平行于主光轴，光线②经过光心，画出它们经过凹透镜的折射光线。（须保留必要的作图痕迹）参考答案：1．(1)(2)(3)【详解】（1）光在均匀介质中沿直线传播，连接人眼和挡板A的左下角，该连线的延长线与墙壁的交点即为能观察到的最上端的位置；连接人眼与挡板B的右上角，该连线的延长线与墙壁的交点即为能观察到的最下端的位置，墙壁上两个交点间的距离即为能观察到的范围，如图所示：（2）先过入射点O作与镜面相垂直的法线，入射光线与镜面间的夹角为30°，则入射角为反射角等于入射角，故反射角也为60°，据此作出反射光线，如图所示：（3）经过凹透镜光心的光线不发生偏折，沿原来的方向射出；与主光轴平行的光线经过凹透镜时发生折射，折射光线的反向延长线经过与入射光线同侧的虚焦点，故连接入射点与虚焦点，作该连线的反向延长线即为折射光线的方向，如图所示：2．(1)(2)【详解】（1）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像。如图：（2）通过焦点的光线经凸透镜折射后折射光线将平行于主光轴射出；据此作出入射光，如图所示：3．(1)见详解(2)见详解(3)见详解【详解】（1）作点S关于平面镜对称点S′，S′即为S在平面镜中的像，如图所示：（2）对于平面镜，先作出入射光线与反射光线的夹角的平分线即为法线，再作法线的垂线即为镜面，如图所示：（3）过凹透镜光心的光线传播方向不变，如图所示：4．(1)(2)(3)【详解】（1）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像。如图所示：（2）过反射点垂直界面画出法线，根据光的反射定律，反射光线与入射光线分居法线两侧，反射角等于入射角，在法线左侧画出入射光线；根据光的折射规律，光从空气斜射入水中时，折射光线向法线偏折，折射角小于入射角，在法线右侧的水中从O点画出折射光线，如图所示：（3）通过光心的光线经凸透镜传播方向不变，平行于主光轴的光线经凸透镜折射后将过焦点，如下图所示：5．(1)(2)【详解】（1）过凸透镜光心的光线其传播方向不变；平行于主光轴的光线经凸透镜折射后折射光线通过焦点，如图所示：（2）先作出端点A、B关于平面镜的对称点、，用虚线连接、 即为物体AB的像，如图所示：6．(1)(2)(3)【详解】（1）影子形成的原理是光的直线传播，连接AC，作该连线的延长线，与水平地面交于D点，BD即为小树BC的影子，如图所示（2）平面镜所成的像与物体关于平面镜对称，过平面镜作与A点和B点对称的像点和，连接像点和即为物体AB的像，如图所示（3）经过凸透镜光心的光线不发生偏折，所以a沿原来的方向射出；与主光轴平行的光线经过凸透镜后发生偏折，经过凸透镜的焦点，b经过凸透镜的焦点，所以其入射光线与主光轴相平行，如图所示7．(1)(2)【详解】（1）在平面镜成像中，像与物体的连线与镜面垂直，分别过A、B两点作镜面的垂线，且像与物体的距离相等，据此确定像点A′、B′，连接A′B′得到对应的像，作图如下：（2）平行于主光轴入射的光线，经凸透镜后，折射光线过焦点；从焦点射出的光线经凸透镜后，折射光线平行于主光轴。作图如下：8．(1)(2)(3)(4)【详解】（1）分别作A′、B′ 两点关于平面镜的对称点A、B，连接A、B即为像A′、B′ 在平面镜前的物体AB，如图所示：（2）图中入射光线与镜面的夹角为30°，法线过入射点且垂直反射面，故入射角为90°-30°=60°因反射角等于入射角，故反射角也是60°；先过入射点垂直于镜面画出法线，然后在法线的右侧作出反射光线，并且标出反射角，如图所示：（3）根据光的反射定律可知，反射光线和入射光线在同一介质中，根据光的反射定律，反射角等于入射角，因为反射光线在水中，所以入射光线从水中射向入射点，据此画出入射光线，光从水中射向空气中时，折射角大于入射角，如图所示：（4）过凸透镜焦点的光线经凸透镜折射后，折射光线平行于主光轴；过光心的光线，光的传播方向不变，如图所示：9．(1)(2)(3)【详解】（1）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像，作图如下：（2）过光心的光线经凹透镜折射后传播方向不改变，平行于主光轴的光线经凹透镜折射后反向延长线过另一侧焦点，作图如下：（3）在发生反射时，反射角等于入射角，据此画出入射光线；光从水中斜射入空气中，折射角大于入射角，折射光线远离法线，如图所示：10．(1)(2)(3)【详解】（1）根据平面镜所成的像和物体关于镜面对称，做出端点A、B关于镜面的对称点A´、B´，由于平面镜所成的像是虚像，则用虚线连接A´、B´，即为AB的像，如图所示：（2）图中已作出了法线，已知入射角为30°，根据反射角等于入射角等于 30°，在法线左侧作出反射光线；光从空气斜射入水中，所以折射角小于入射角，由此可以在水中法线的左侧画出对应的折射光线，如图所示：（3）入射光线的延长线过凹透镜另一侧的虚焦点，经凹透镜折射后平行于主光轴的光线，如图所示：11．(1)(2)(3)【详解】（1）分别作出A、B两点的对称点A'、B'，连接A'B'即为AB的像，如下图所示：（2）过入射点垂直界面作出法线，在空气中法线右侧斜向上作出反射光线OB，并使反射角等于入射角；在法线右侧的水中斜向下作出折射光线OC，使折射角小于入射角，如图所示：（3）根据凹透镜的三条特殊光线可知，延长线过凹透镜另一侧焦点的光线经凹透镜折射后，将平行于主光轴；过凹透镜光心的光线经凹透镜折射后，传播方向不变，据此完成AB的入射光线和CO的折射光 线，如图所示：12．(1)(2)【详解】（1）由图可知反射光线与镜面夹角为30°，则反射角与入射角相等均为60°，故根据光的反射定律可作出法线与入射光线，入射角，如图所示：（2）延长线经过凹透镜虚焦点的光线，经过凹透镜后将与主光轴平行射出，平行于主光轴的光线经过凸透镜后将会聚于凸透镜焦点处，如图所示：13．(1)(2)(3)【详解】（1）光的反射中，反射光线与入射光线关于法线对称，反射角等于入射角，首先过O点做出法线，根据反射角等于入射角做出入射光线；光从水中斜射入空气中时，折射角大于入射角，折射光线偏离法线，如图所示：（2）平行于主光轴的入射光线经凸透镜折射后通过焦点，过凸透镜光心的光线传播方向不改变，如图所示：（3）延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，过凹透镜光心的光线传播方向不改变，如图所示：14．(1)(2)【详解】（1）眼睛观察到的A′点在A点的上方，然后连接A′与眼睛B点，与界面的交点为折射点，在图中A′点是A点的像，光由A点发出，经水面射入空气中时发生折射，折射角大于入射角而射入眼睛。点A′就在折射光线的反向延长线上，如图所示：（2）平行于主光轴的光线过凹透镜后反向延长线过焦点，经过光心的光线过凹透镜后方向不变，作图如下：
