陕西省咸阳市永寿县上邑中学2024-2025学年九年级上学期期中物理试题

这是一份陕西省咸阳市永寿县上邑中学2024-2025学年九年级上学期期中物理试题，共10页。试卷主要包含了本试卷共6页，满分80分；，下列有关电现象的说法正确的是，下列说法中正确的是等内容，欢迎下载使用。

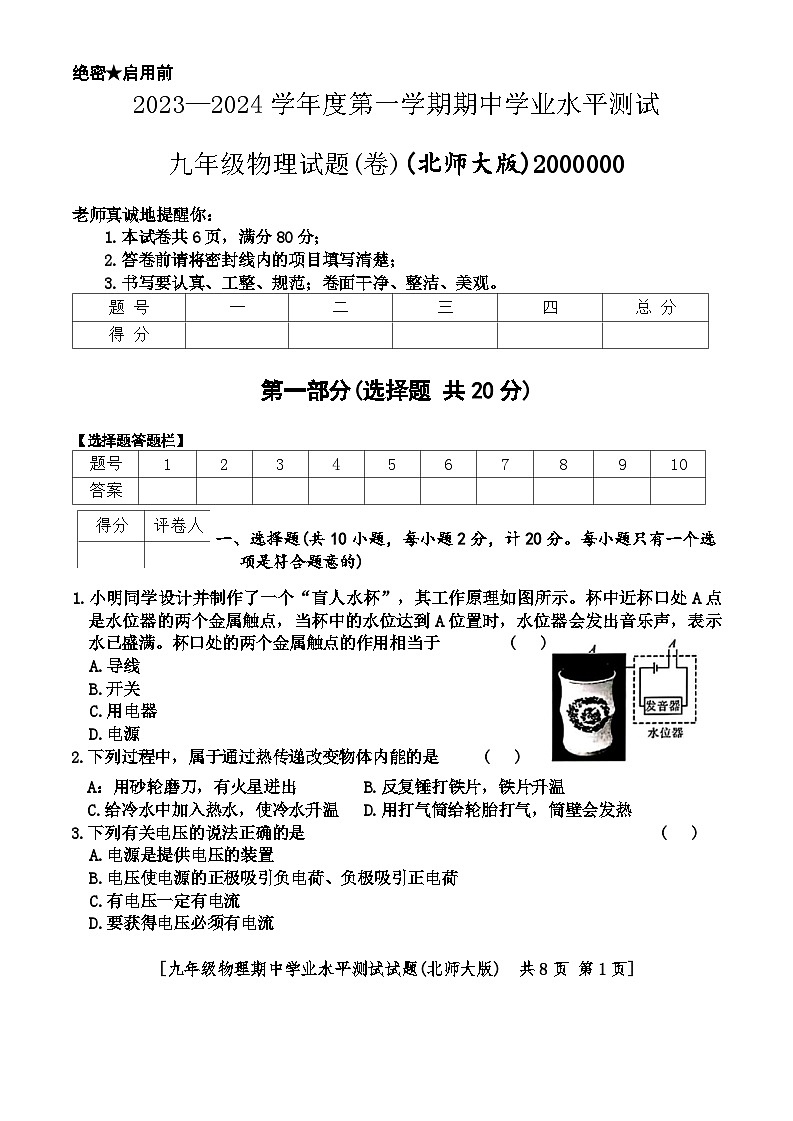

九年级物理试题(卷)(北师大版)2000000
老师真诚地提醒你：
1.本试卷共6页，满分80分；
2.答卷前请将密封线内的项目填写清楚；
3.书写要认真、工整、规范；卷面干净、整洁、美观。
第一部分(选择题 共20分)
【选择题答题栏】
一、选择题(共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的)得分
评卷人


1.小明同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个金属触点，当杯中的水位达到A位置时，水位器会发出音乐声，表示水已盛满。杯口处的两个金属触点的作用相当于 ( )
A.导线
B.开关
C.用电器
D.电源
2.下列过程中，属于通过热传递改变物体内能的是 ( )
A：用砂轮磨刀，有火星迸出 B.反复锤打铁片，铁片升温
C.给冷水中加入热水，使冷水升温 D.用打气筒给轮胎打气，筒壁会发热
3.下列有关电压的说法正确的是 ( )
A.电源是提供电压的装置
B.电压使电源的正极吸引负电荷、负极吸引正电荷
C.有电压一定有电流
D.要获得电压必须有电流
[九年级物理期中学业水平测试试题(北师大版) 共8页 第1页]题 号
一
二
三
四
总 分
得 分





题号
1
2
3
4
5
6
7
8
9
10
答案

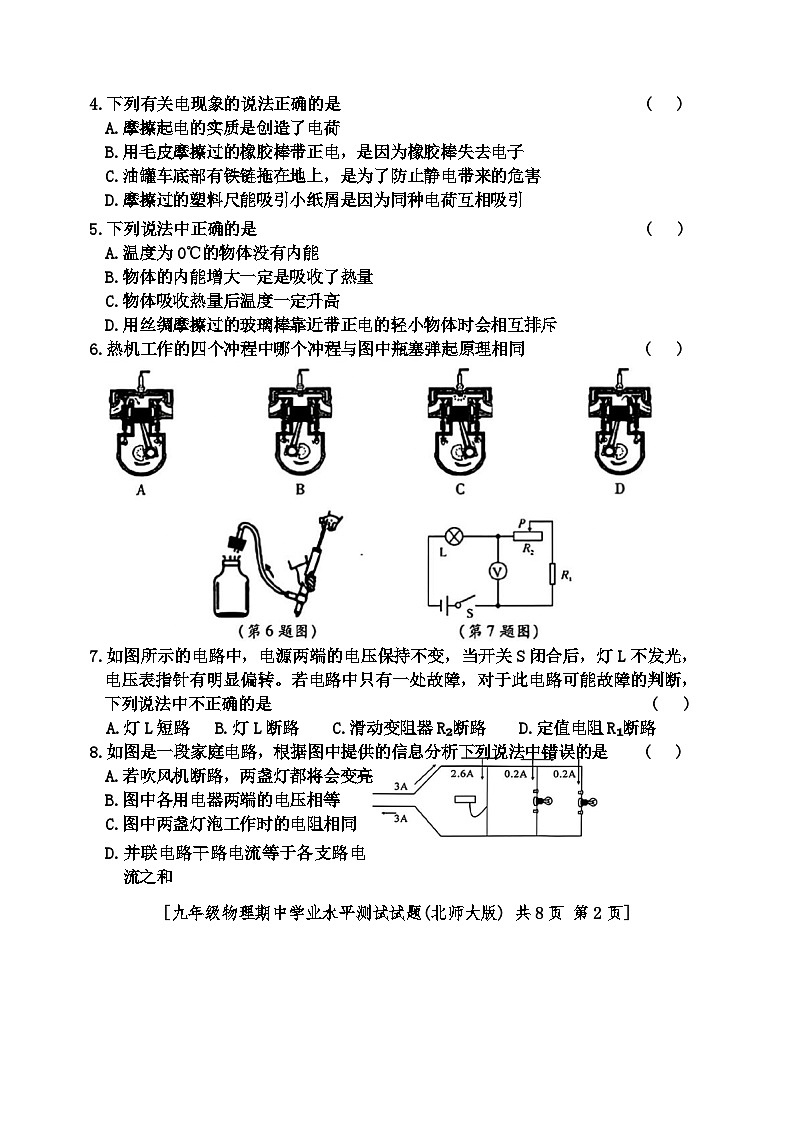

4.下列有关电现象的说法正确的是 ( )
A.摩擦起电的实质是创造了电荷
B.用毛皮摩擦过的橡胶棒带正电，是因为橡胶棒失去电子
C.油罐车底部有铁链拖在地上，是为了防止静电带来的危害
D.摩擦过的塑料尺能吸引小纸屑是因为同种电荷互相吸引
5.下列说法中正确的是 ( )
A.温度为0℃的物体没有内能
B.物体的内能增大一定是吸收了热量
C.物体吸收热量后温度一定升高
D.用丝绸摩擦过的玻璃棒靠近带正电的轻小物体时会相互排斥
6.热机工作的四个冲程中哪个冲程与图中瓶塞弹起原理相同 ( )
7.如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转。若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是 ( )
A.灯L短路 B.灯L断路 C.滑动变阻器R₂断路 D.定值电阻R₁断路
8.如图是一段家庭电路，根据图中提供的信息分析下列说法中错误的是 ( )
A.若吹风机断路，两盏灯都将会变亮
B.图中各用电器两端的电压相等
C.图中两盏灯泡工作时的电阻相同
D.并联电路干路电流等于各支路电流之和
[九年级物理期中学业水平测试试题(北师大版) 共8页 第2页]9.小明家的卫生间里安装了如图所示的风暖浴霸，它可以单独照明、单独取暖和单独吹风。当闭合照明开关S₁时，灯L发光；当断开开关 S₁、闭合取暖开关 S₂和吹气开关S₃时，发热元件R实现供暖，同时电机M工作带动空气流动使室内升温。小明根据上述功能设计了下列如图所示的四个简化模拟电路图，其中正确的是 ( )
10.如图的实物电路，其中甲、乙、丙为三个电表(电流表或电压表)。闭合开关S后，下列关于甲、乙、丙三个电表的判断，正确的是 ( )
A.若L₁、L₂同时发光，甲一定是电流表
B.若甲、丙是电流表，L₁一定不发光
C.若甲、乙是电压表，L₂一定不发光
D.若乙、丙是电流表，L₁、L₂正常发光，乙、丙两表的示数相同
第二部分(非选择题 共60分)
11.(3分)如图甲是发光二极管，具有单向导电性，它是利用 (前两空均选填“导体”、“绝缘体”、“半导体”、“超导体”)材料制成的；某些材料在特定温度下，电阻接近于零，这种材料物理学上称之为 ；某手机移动电源(俗称充电宝)如图乙所示，有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是 联。二、填空与作图题(共7 小题，计22分)
[九年级物理期中学业水平测试试题(北师大版) 共8页 第3页]得分
评卷人


12.(3分)夜幕降临，道路两侧彩灯五光十色，霓虹灯闪跃跳动，扮靓着城市。道路两侧一般会使用如图所示的小彩灯 (选填“串联”或“并联”)成电路，如果一串节日彩灯上有50只相同的小灯泡，接到220 V的照明电路中，50只小灯泡都发光，则每只小灯泡两端的电压为 V，如果电源插头处的电流为200 mA，那么，通过每只小灯泡的电流是 A。
13.(3分)中国女篮获世界杯亚军，振奋全国人民。如图1 所示，离手后的篮球在空中依次从A点运动到D点，其在 点动能最大，在 点重力势能最大。图2为它在等高点B和D的能量柱状图，则篮球在B 点的机械能 (选填“大于”、“等于”或“小于”)在D 点的机械能。
14.(3分)吉利牌“涡轮增压”(T型)轿车，通过给发动机更足量的空气使汽油更充分地燃烧，比普通轿车(L型)更节能，排气更清洁。为防止发动机温度过高，用水进行冷却，这是利用水的 较大；热量只能从高温发动机传递给低温的水，说明能量的转移和转化具有 ，若汽油机曲轴的转速为3000 r/ min，汽油机每秒内对外做功 次。
15.(3分)如图所示，电路中的LED发光时，电流从电池的 (选填“左”或“右”)边流出，电子从LED较 (选填“长”或“短”)的引脚流入，若将电路中的干电池正负极对调，LED的发光情况是 (选填“发光”或“不发光”)。
16.(3分)如图所示是旋钮式变阻器，原理是通过改变导体接入电路的 来改变其连入电路的电阻；若想用该变阻器调节灯泡的亮度，应将变阻器与灯泡 (选填“串联”或“并联”)，将B、C两接线柱连入电路，顺时针旋转旋钮，灯泡的亮度将变 (选填“亮”或“暗”)
[九年级物理期中学业水平测试试题(北师大版) 共8页 第4页]17.(4分)(1)在如图1所示的电路中，有两根导线尚未连接，请用笔画线代替导线补全。要求：①闭合开关S后，向左移动滑动变阻器的滑片P，小灯变暗；②电压表测量小灯泡两端的电压。
(2)公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关。当乘客按下任何一个按钮时，驾驶台上的指示灯都会发光，同时电铃响，提醒司机有人要下车。请把相应的电路图画在图2的虚线框内。
18.(4分)诚诚想要探究“动能的大小与哪些因素有关”，做了如图所示的实验。三、实验与探究题(共4小题，计22分)
(1)小球从光滑斜面上某一高度处自由滚到斜面底端时(忽略空气阻力)，小球动能的大小可通过观察 的大小来判断。
(2)若要研究动能大小与速度的关系应该选择 两个图进行比较。
(3)在研究小球动能与质量的关系时，勤勤提议可以在光滑的水平桌面上将同一根弹簧压缩相同的程度，分别弹出质量不同的小球去撞击木块，如图丁所示。撞击木块时小球的动能 (选填“相等”或“不相等”)，该方案 (选填“正确”或“错误”)。
[九年级物理期中学业水平测试试题(北师大版) 共8页 第5页]得分
评卷人


19.(5分)小明为比较“不同物质吸热的情况”设计了如下实验方案：将A、B两种液体分别装入烧杯中，固定在铁架台上，用两个相同的酒精灯同时加热，实验装置如图甲、乙所示，实验时每隔一段时间同时测量并记录A、B的温度。
(1)实验时，选取 相同、初温相同的A、B两种不同液体。加热时液体温度升高。
(2)加热一段时间后，液体B的温度如图乙所示，为 ℃。
(3)此实验通过 (选填“液体升高温度的多少”或“加热时间的长短”)来反映液体吸收热量的多少，该研究方法是 法。
(4)根据实验数据绘制出的温度-时间图象如图丙所示，则液体 (选填“A”或“B”)更适合作为家庭“暖气”中输运能量的介质。
20.(6分)某小组同学对探究实验“影响导体电阻大小的因素”进行了改良，结合实验室所提供的几种规格的导体(如表1)，设计了如图1所示的电路图。
[九年级物理期中学业水平测试试题(北师大版) 共8页 第6页]导体代号
长度/m
横截面积/mm²
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
(1)图1中，将三个电阻串联是为了保证 (选填“电压”或“电流”)相等。2
2
(2)在探究“导体电阻与横截面积的关系”时， R₁、R₂、R₃,，分别选用A、B、C三段导体。某次读数，电压表V₁示数为1.5 V，V₂示数为0.75 V，电压表V₃示数如图2所示为 V。经分析可得出结论： 。
(3)在探究“导体电阻与长度的关系”时，应选用B、 和 (填导体代号)三段导体。
(4)若选用导体C、F、G进行探究，则目的是为了探究导体的电阻与 的关系。
21.(7分)在“探究并联电路中电流的关系”实验中，小乐所在的实验小组设计的电路如 图甲所示。
(1)图甲中，灯L₁、L₂的连接方式是 (选填“串联”或“并联”)，灯 L₁、L₂应选 (选填“相同”或“不同”)的规格。
(2)若要测量干路电流，电流表应接在图甲中的 (选填“A”、“B”或“C”)处。
(3)如图乙所示是小亮所在的实验小组连接的实物图。此时电流表测的是通过 (选填“干路”、“灯L₁”或“灯L₂”)的电流。
(4)实验中要用不同的方法进行多次实验，他们讨论了以下三种方案。
方案一：在图甲的基础上，只改变电源电压，测出A、B、C三处的电流。
方案二：在图甲的基础上，在其中一条支路换上规格不同的灯泡，测出A、B、C三处的电流。
方案三：在图甲的基础上，反复断开、闭合开关，测出A、B、C三处的电流。
以上三种方案，你认为不可行的是方案 (选填“一”、“二”或“三”)。
(5)下表是小明所在的实验小组测得的实验数据，他们归纳出：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出该探究过程中的两点不妥之处：
① ;
② 。
[九年级物理期中学业水平测试试题(北师大版) 共8页 第7页]A 处的电流IA/A
B处的电流IB/A
C处的电流 Ic/A
0.16
0.16
0.32
22.(7分)小明按图1所示的电路图连接好电路后，闭合开关，电流表读数如图2甲所示，两个电压表的示数都如图2乙所示。四、综合题(共2小题，计16分)
(1)电流表的示数和两电压表的示数各为多少?
(2)通过灯泡. L₂的电流. I₂为多少?
(3)电源电压 U、灯泡 L₂两端的电压U₂和灯泡L₁两端的电压U₁各为多少?
23.(9分)如图所示是一台手扶双轮压路机，质量为550 kg，水箱容积为15 L。在一次压路作业中，在水平路面上匀速行驶120 m，行驶过程中受到的平均阻力是总重的0.4倍。求:(g取10 N/ kg,柴油的热值取 4×10⁷J/kg)
(1)水箱装满水是为了降低发动机的温度，确保发动机正常工作，当满水箱的水从 20°C上升到 80°C时可以吸收多少热量? [水的比热容为 4.2×10³J/kg⋅°C]。
(2)压路机在这次压路作业中牵引力做的功是多少?
(3)若发动机的效率为30%，这次作业要消耗多少千克柴油?
[九年级物理期中学业水平测试试题(北师大版) 共8页 第8页]得分
评卷人


绝密★启用前
2022—2023学年度第二学期期中学业水平测试
九年级物理参考答案及评分标准(北师大版)
一、选择题(共10小题，每小题2分，计20分)
1. B 2. C 3. A 4. C 5. D 6. C 7. B 8. A 9. D 10. B
二、填空与作图题(共7小题，计22分)
11.(3分)半导体 超导体 并
12.(3分)串联 4.4 0.2
13.(3分)A C 大于
14.(3分)比热容 方向性 25
15.(3分)右 短 不发光
16.(3分)长度 串联 亮
17.(4分)(1)如图所示 (2)如图所示
三、实验与探究题(共4小题，计22分)
18.(4分)(1)C物块被撞出的距离 (2)甲、乙 (3)相等 错误
19.(5分)(1)质量 (2)33 (3)加热时间的长短 转换 (4)B
20.(6分)(1)电流
(2)0.50 当材料和长度相同时，横截面积越大，导体的电阻越小
(3)D E (4)导体材料
21.(7分)(1)并联 不同 (2)C (3)灯L₁ (4)三
(5)用了两个规格相同的灯泡 实验次数太少，实验结论具有偶然性
四、综合题(共2小题，计16分)
22.(7分)
解：(1)分析图1可知，灯L₁ 和L₂串联，电压表 V₁测灯 L₂两端的电压，电压表V 测总电压。所以电压表V所选的量程是0~15 V,其分度值为0.5 V,则电压表V的示数为11.5 V ⋯⋯⋯⋯⋯⋯⋯⋯⋯(1分)
电压表V₁所选的量程是0~3 V,其分度值为0.1 V,则电压表V₁的示数为2.3 V …………… (1分)
根据图甲中电流表所选量程0~0.6 A 及对应的分度值0.02 A，可得电流表的示数为0.48 A …
………………………………………………………………………………………………………………………… (1分)
九年级物理参考答案(北师大版) 第1页 (共2页)
(2)根据串联电路电流处处相等可知，通过灯泡) L₂的电流 I₂为电流表的示数,即为0.48 A… (1分)
(3)因为电压表V并联在电源两端，所以它测的是电源电压，
则电源电压U即为电压表V的示数11.5 V………………………………………………………… (1分)
而电压表 V₁并联在灯泡L₂两端，则灯泡L₂两端的电压( U₂大小即为电压表 V₁的示数2.3 V ………
………………………………………………………………………………………………………(1分)
再结合串联电路电压的规律可知灯泡L₁ 两端的电压 U1=U-U2=11.5V-2.3V=9.2V⋯(1分)
答:(1)电流表的示数为0.48 A;两电压表的示数各为11.5 V和2.3 V;
(2)通过灯泡 L₂的电流I₂为0.48 A;
(3)电源电压U为11.5 V、灯泡 L₂两端的电压U₂为2.3 V;灯泡I L₁两端的电压 U₁为9.2 V。
23.(9分)
解：(1)水箱中水的质量 m水=ρV=1.0×103kg/m3×15×10-3m3=15kg… (1分)
水吸收的热量：Q= cm a水t=4.2×103J/kg⋅∘C×15kg×80∘C-20∘C=3.78×106J⋯…(1分)
2G水=m水g=15kg×10N/kg=150N… (1分)
压路机的重力为： GB路机=m压路机g=550kg×10N/kg=5500N… (1分)
压路机静止时对水平地面的压力等于自身的重力加上水的重力，
F=G上底+G水=5500N+150N=5650N… (1分)
压路机匀速前进时处于平衡状态，受到的牵引力和阻力是一对平衡力，二力大小相等，
即 F差=f=0.4G总=0.4×5650N=2260N⋯ (1分)
压路机做的功： W=F求s=2260N×120m=2.712×105J⋯ (1分)
(3)由 η=WQ放得，柴油完全燃烧释放的热量：
·……………………………………………………………………………………… (1分)
由 Q放=mq可得，消耗柴油的质量： m=Q放q米浓n=9.04×105J4×107J/kg=0.0226kg… (1分)
答：(1)当满水箱的水从20℃上升到80℃时吸收的热量是 3.78×10⁶J;
(2)压路机在这次压路作业中牵引力做的功是 2.712×10⁵J;
(3)若发动机的效率为30%，这次作业要消耗0.0226千克柴油。
九年级物理参考答案(北师大版) 第2页 (共2页)
