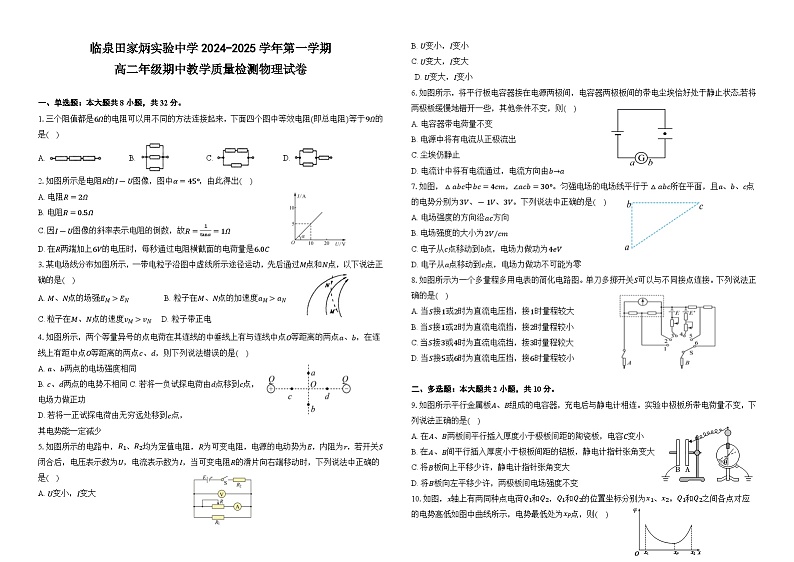

安徽省临泉田家炳实验中学2024-2025学年高二上学期11月期中物理试题

这是一份安徽省临泉田家炳实验中学2024-2025学年高二上学期11月期中物理试题，文件包含高二期中物理试卷docx、临泉田家炳实验中学高二上学期物理答案pdf等2份试卷配套教学资源，其中试卷共10页， 欢迎下载使用。

一、单选题：本大题共8小题，共32分。
1.三个阻值都是6Ω的电阻可以用不同的方法连接起来，下面四个图中等效电阻(即总电阻)等于9Ω的是( )
A. B. C. D.
2.如图所示是电阻R的I-U图像，图中α=45°，由此得出( )
A. 电阻R=2Ω
B. 电阻R=0.5Ω
C. 因I-U图像的斜率表示电阻的倒数，故R=1tanα=1Ω
D. 在R两端加上6V的电压时，每秒通过电阻横截面的电荷量是6.0C
3.某电场线分布如图所示，一带电粒子沿图中虚线所示途径运动，先后通过M点和N点，以下说法正确的是( )
A. M、N点的场强EM>EN B. 粒子在M、N点的加速度aM>aN
C. 粒子在M、N点的速度vM>vN D. 粒子带正电
4.如图所示，两个等量异号的点电荷在其连线的中垂线上有与连线中点O等距离的两点a、b，在连线上有距中点O等距离的两点c、d，则下列说法错误的是( )
A. a、b两点的电场强度相同
B. c、d两点的电势不相同C. 若将一负试探电荷由d点移到c点，
电场力做正功
D. 若将一正试探电荷由无穷远处移到c点，
其电势能一定减少
5.如图所示的电路中，R1、R2均为定值电阻，R为可变电阻，电源的电动势为E，内阻为r，若开关S闭合后，电压表示数为U，电流表示数为I，当可变电阻R的滑片向右端移动时，下列说法中正确的是( )
A. U变小，I变大
B. U变小，I变小
C. U变大，I变大
D. U变大，I变小
6.如图所示，将平行板电容器接在电源两极间，电容器两极板间的带电尘埃恰好处于静止状态.若将两极板缓慢地错开一些，其他条件不变，则( )
A. 电容器带电荷量不变
B. 电源中将有电流从正极流出
C. 尘埃仍静止
D. 电流计中将有电流通过，电流方向由b→a
7.如图，△abc中bc=4cm，∠acb=30°。匀强电场的电场线平行于△abc所在平面，且a、b、c点的电势分别为3V、-1V、3V。下列说法中正确的是( )
A. 电场强度的方向沿ac方向
B. 电场强度的大小为2V/cm
C. 电子从c点移动到b点，电场力做功为4eV
D. 电子从a点移动到c点，电场力做功不可能为零
8.如图所示为一个多量程多用电表的简化电路图。单刀多掷开关S可以与不同接点连接。下列说法正确的是( )
A. 当S接1或2时为直流电压挡，接1时量程较大
B. 当S接1或2时为直流电流挡，接2时量程较小
C. 当S接3或4时为直流电流挡，接3时量程较大
D. 当S接5或6时为直流电压挡，接6时量程较小
二、多选题：本大题共2小题，共10分。
9.如图所示平行金属板A、B组成的电容器，充电后与静电计相连。实验中极板所带电荷量不变，下列说法正确的是( )
A. 在A、B两板间平行插入厚度小于极板间距的陶瓷板，电容C变小
B. 在A、B间平行插入厚度小于极板间距的铝板，静电计指针张角变大
C. 将B板向上平移少许，静电计指针张角变大
D. 将B板向左平移少许，两极板间电场强度不变
10.如图，x轴上有两同种点电荷Q1和Q2，Q1和Q2的位置坐标分别为x1、x2。Q1和Q2之间各点对应的电势高低如图中曲线所示，电势最低处为xP点，则( )
A. xP点电场强度为零
B. Q1和Q2带电量相等
C. Q1和Q2都是负电荷
D. xP点左侧和右侧电场强度方向相反
三、实验题：本大题共2小题，11题6分，12题12分，共18分。
11.(1)图甲中游标卡尺的读数为__________mm，图乙中螺旋测微器的读数为__________mm。
(2)某同学用多用电表的欧姆挡来测量一电压表的内阻，器材如图甲所示。先将选择开关旋至“×10”挡，红、黑表笔短接调零后进行测量，红表笔应接电压表的________(选填“+”或“-”)接线柱，结果发现欧姆表指针偏角太小，则应将选择开关旋至__________(选填“×1”或“×100”)挡并__________，最终测量结果如图乙所示，则电压表的电阻为__________ Ω。
12.某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：
A.被测干电池一节
B.电流表1：量程0～0.6A，内阻r=0.3Ω
C.电流表2：量程0～0.6A，内阻约为0.1Ω
D.电压表1：量程0～3V，内阻未知
E.电压表2：量程0～15V，内阻未知
F.滑动变阻器1：0～10Ω，2A
G.滑动变阻器2：0～100Ω，1A
H.开关、导线若干
伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差，在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻．
(1)在上述器材中请选择适当的器材(填写器材前的字母)：电流表选择______，电压表选择______，滑动变阻器选择______．
(2)实验电路图应选择如图中的______(填“甲”或“乙”)；
(3)根据实验中电流表和电压表的示数得到了如图丙所示的U-I图象，则在修正了实验系统误差后，干电池的电动势E=______V，内电阻r=______Ω.
四、计算题：本大题共3小题，共40分分。
13.（10分）有一电荷量为q=3×10-6C的点电荷，从电场中的A点移到B点时，克服电场力做功6×10-4J。从B点移到C点电场力做功9×10-4J。
(1)AB间的电势差UAB等于多少？
(2)若B点电势为零，C点的电势能为多少？
14.（14分）如图所示，M为一线圈电阻RM=0.4Ω的电动机，电阻R=24Ω，电源电动势E=40V。当S断开时，电流表的示数I1=1.6A，当开关S闭合时，电流表的示数为I2=4.0A。求：
(1)电源内阻r；
(2)开关S闭合时，通过电动机的电流及电动机输出的机械功率。
15.（16分）如图所示，有一电子(电荷量为e)经电压U0加速后，进入两块间距为d、电压为U的平行金属板间。若电子从两板正中间垂直电场方向射入，且正好能穿过电场，求：
(1)电子进入平行板时的速度
(2)金属板AB的长度；
(3)电子穿出电场时的动能。
