2022-2024年上海中考物理一模分类汇编【动态电路】（原卷版）

这是一份2022-2024年上海中考物理一模分类汇编【动态电路】（原卷版），共17页。
一、单选题

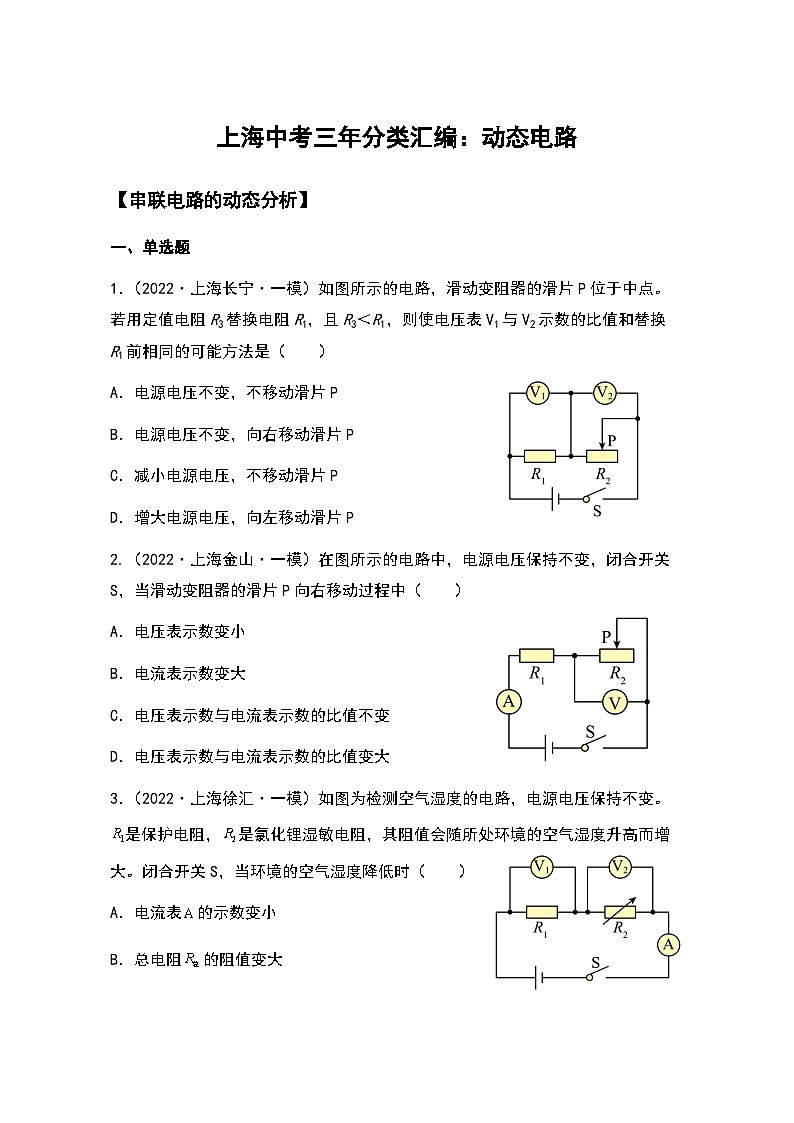

1．（2022·上海长宁·一模）如图所示的电路，滑动变阻器的滑片P位于中点。若用定值电阻R3替换电阻R1，且R3＜R1，则使电压表V1与V2示数的比值和替换R1前相同的可能方法是（ ）
A．电源电压不变，不移动滑片P
B．电源电压不变，向右移动滑片P
C．减小电源电压，不移动滑片P
D．增大电源电压，向左移动滑片P
2.（2022·上海金山·一模）在图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动过程中（ ）
A．电压表示数变小
B．电流表示数变大
C．电压表示数与电流表示数的比值不变
D．电压表示数与电流表示数的比值变大
3．（2022·上海徐汇·一模）如图为检测空气湿度的电路，电源电压保持不变。是保护电阻，是氯化锂湿敏电阻，其阻值会随所处环境的空气湿度升高而增大。闭合开关S，当环境的空气湿度降低时（ ）
A．电流表的示数变小
B．总电阻的阻值变大
C．电压表示数与电流表示数的比值变小
D．电压表示数与电流表示数的比值变小

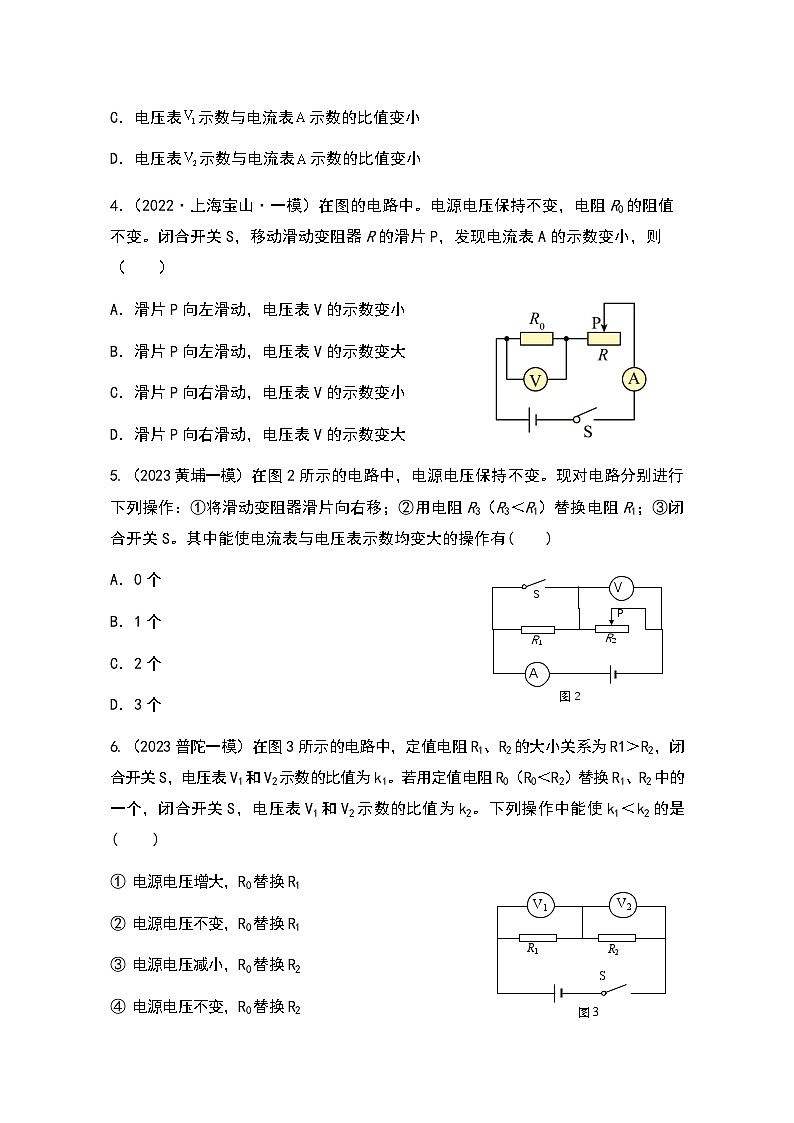

4．（2022·上海宝山·一模）在图的电路中。电源电压保持不变，电阻R0的阻值不变。闭合开关S，移动滑动变阻器R的滑片P，发现电流表A的示数变小，则（ ）
A．滑片P向左滑动，电压表V的示数变小
B．滑片P向左滑动，电压表V的示数变大
C．滑片P向右滑动，电压表V的示数变小
D．滑片P向右滑动，电压表V的示数变大
5.（2023黄埔一模）在图2所示的电路中，电源电压保持不变。现对电路分别进行下列操作：①将滑动变阻器滑片向右移；②用电阻R3（R3＜R1）替换电阻R1；③闭合开关S。其中能使电流表与电压表示数均变大的操作有( )
P
S
V
R1
R2
A
图2
A．0个
B．1个
C．2个
D．3个
6.（2023普陀一模）在图3所示的电路中，定值电阻R1、R2的大小关系为R1＞R2，闭合开关S，电压表V1和V2示数的比值为k1。若用定值电阻R0（R0＜R2）替换R1、R2中的一个，闭合开关S，电压表V1和V2示数的比值为k2。下列操作中能使k1＜k2的是( )
R1
R2
S
V1
V2
图3
① 电源电压增大，R0替换R1
② 电源电压不变，R0替换R1
③ 电源电压减小，R0替换R2
④ 电源电压不变，R0替换R2
A．①②B．③④C．②③④D．①②③④

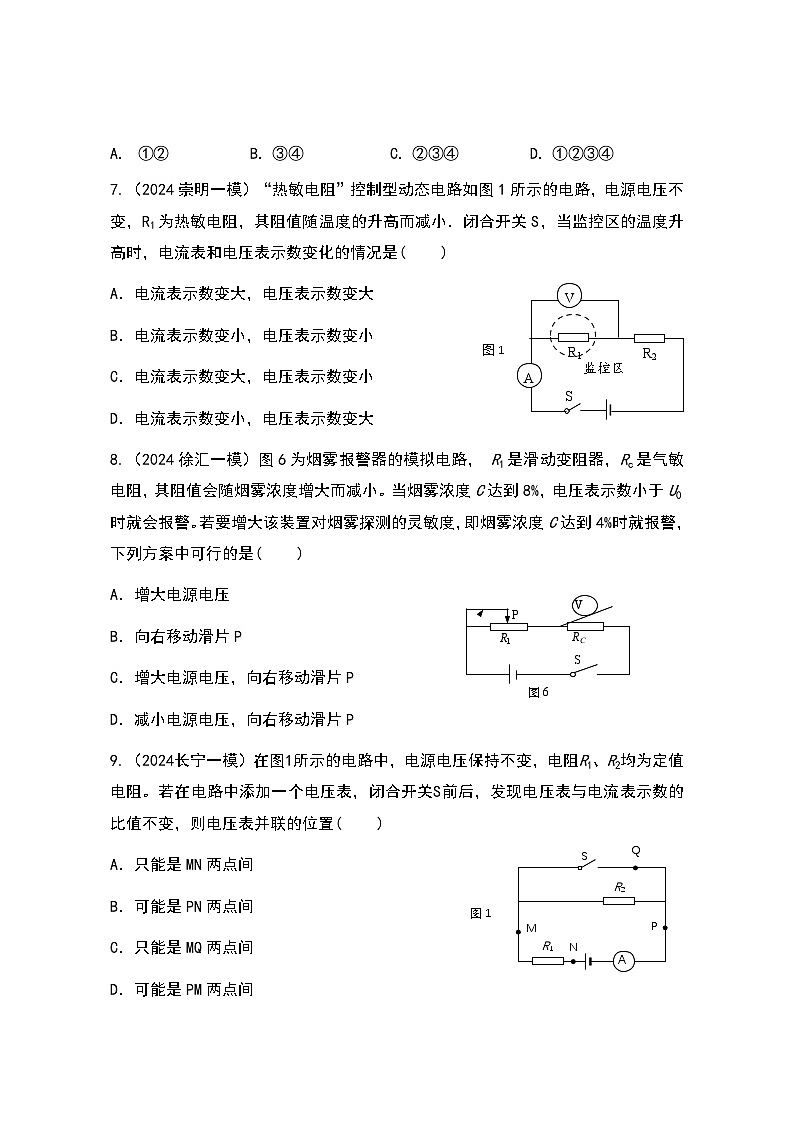

7.（2024崇明一模）“热敏电阻”控制型动态电路如图1所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电流表和电压表示数变化的情况是( )
图1
R1
R2
V
A
S
监控区
A．电流表示数变大，电压表示数变大
B．电流表示数变小，电压表示数变小
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大
8.（2024徐汇一模）图6为烟雾报警器的模拟电路， R1是滑动变阻器，Rc是气敏电阻，其阻值会随烟雾浓度增大而减小。当烟雾浓度C达到8%，电压表示数小于U0时就会报警。若要增大该装置对烟雾探测的灵敏度，即烟雾浓度C达到4%时就报警，下列方案中可行的是( )
R1
S
图6
RC
V
P
A．增大电源电压
B．向右移动滑片P
C．增大电源电压，向右移动滑片P
D．减小电源电压，向右移动滑片P
S
R1
R2
A
图1
N
P
M
Q
9.（2024长宁一模）在图1所示的电路中，电源电压保持不变，电阻R1、R2均为定值电阻。若在电路中添加一个电压表，闭合开关S前后，发现电压表与电流表示数的比值不变，则电压表并联的位置( )
A．只能是MN两点间
B．可能是PN两点间
C．只能是MQ两点间
D．可能是PM两点间
10.（2024黄浦一模）在图2所示的电路中，闭合开关S，电路正常工作。现对电路分别进行下列操作：
①将滑动变阻器滑片向左移；
②用电阻R3（R3＞R1）替换电阻R1；
③断开开关S；
④增大电源电压。
其中能使电压表示数变大的操作有( )
图2
V
S
R1
R2
P
A．1个
B．2个
C．3个
D．4个
11.（2024宝山一模）如图7所示电路，滑动变阻器R2的滑片P向右移动时，判断电表的示数变化情况。
图7
小宝同学的分析如下：①滑动变阻器的阻值变大→②电路的总电阻变大→③电流表A的示数变小→④电压表V的示数变大。
请写出以下步骤的判断依据：
②→③：_________________________________________；
③→④：_________________________________________。
【并联电路的动态分析】
1．（2022·上海普陀·九年级期末）在图所示的电路中，电源电压保持不变，若将电流表A1接入电路中，闭合开关S，移动滑片P，下列操作中能使电流表A1和A的示数的比值变大是（ ）
①电流表A1接在a点，滑片P向右移动
②电流表A1接在a点，滑片P向左移动
③电流表A1接在b点，滑片P向右移动
④电流表A1接在b点，滑片P向左移动
A．①和③B．②和④C．②和③D．①和④
2.（2022·上海松江·一模）在图所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时，下列判断正确的个数有（ ）
（1）电流表A示数变大；（2）电流表A1示数不变；
（3）电压表V示数变大；（4）两个电流表示数差值变小；
（5）电压表V与电流表A示数的比值变大。
A．2个B．3个C．4个D．5个
3．（2022·上海奉贤·一模）如图所示，已知电路元件均完好且电源电压保持不变。闭合开关S，移动滑动变阻器滑片P到某位置时，发现某一电表达到满刻度，则（ ）
A．一定是A表满刻度
B．滑片在向左移动
C．可能是A1表或V表满刻度
D．电压表V示数与电流表A示数比值变小
4.（2022·浦东新区·一模）在如图所示的电路中，电源电压保持不变。闭合电键S后，滑动变阻器R2的滑片P由中点向右移动，下列说法正确的是（ ）
A．电流表A示数与电流表Al示数的差变大
B．电流表A1示数与电流表A2示数的比值变大
C．电流表A1示数与电流表A2示数的和不变
D．电流表A示数与电流表A2示数的比值不变
5．（2022·上海黄浦·一模）在如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是（ ）
A．电压表V示数
B．电流表A1示数
C．电压表V示数与电流表A示数的比值
D．电压表V示数与电流表A1示数的比值
6．（2022·上海杨浦·一模）在图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P由最右端向中间移动时，变小的是（ ）
A．电流表A示数与电流表A1示数的差值
B．电流表A示数与电流表A1示数的比值
C．电压表V示数与电流表A示数的比值
D．电压表V示数与电流表A1示数的比值
7.（2022·上海青浦·一模）在图所示的电路中，电源电压保持不变。闭合开关S后，移动滑动变器R1的滑片P时，一定不变的是（ ）
A．电压表V示数与电流表A1示数的比值
B．电压表V示数与电流表A示数的比值
C．电流表A示数与电流表A1示数的比值
D．电流表A示数与电流表A1示数的差值
8．（2022·上海崇明·一模）在如图所示的电路中，电源电压保持不变。开关S由断开到闭合时，下列判断中正确的是（ ）
A．电压表V示数变大
B．电压表V示数变小
C．电压表V示数与电流表A示数的比值变大
D．电压表V示数与电流表A示数的比值变小
9．（2022·上海闵行·一模）在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是（ ）
A．电压表V示数
B．电流表A示数
C．电流表A示数与电流表示数的比值
D．电压表V示数与电流表A示数的比值
10．（2022·上海虹口·一模）在如图所示的电路中，电源电压保持不变，闭合开关S，三个电表均有示数。
①若向右移动滑动变阻器的滑片，电流表A的示数______（选填“变大”“不变”或“变小”）；
②若用电阻替换，使其中两个电表的示数变大，则的阻值应______的阻值（选填“大于”“等于”或“小于”），理由是_____________________。
11.（2023宝山一模）在图1电路中，闭合开关S，下列判断正确的是（ ）
图1
A．电流表A1、A2的示数一定相等
B．电压表V1、V2的示数一定相等
C．电流表A1、A2的示数一定不相等
D．电压表V1、V2的示数一定不相等
12.（2023宝山一模）在图3电路中，电源电压保持不变。闭合开关S后，当滑动变阻器R1的滑片P向右滑动的过程中，电流表A1的示数 ，电流表A的示数与电流表A1的示数的差值 ，电流表A的示数与电流表A1的示数的比值 。（均选填“变大”“不变”或“变小”）
13.（2023崇明一模）如图1所示的电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是（ ）
A．电流表A1的示数
B．电流表A2的示数
C．电压表V示数与电流表A1示数的比值
D．电压表V示数与电流表A2示数的比值
14.（2023虹口一模） 在图1所示的电路中，电源电压保持不变。闭合开关S时（ ）
R2
A
S
V
A1
图1
R1
A． 电流表A1的示数变大
B． 电流表A的示数不变
C． 电压表V示数与电流表A示数的比值变大
D． 电压表V示数与电流表A1示数的比值不变
15.（2023嘉定一模）在图2所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是( )
图2
R2
P
V
R1
A
S
A1
A．电压表V的示数
B．电流表A的示数
C．电压表V示数与电流表A1示数的比值
D．电流表A1示数与电流表A示数的比值
16.（2023金山一模）在图3所示电路中，电源电压不变。闭合开关，变大的是( )
R2
V
A
S
R1
A1
图3
A．电流表A1示数
B．电压表V示数
C．电流表A示数与电流表A1示数的比值
D．电压表V示数与电流表A示数的比值
17.（2023闵行一模）如图1所示，电源电压保持不变，先闭合开关S1，电流表和电压表均有示数。再闭合开关S2，则下列判断正确的是( )
L1
A
S2
V
S1
L2
图1
A 电流表示数变大，电压表示数变大
B 电流表示数变大，电压表示数变小
C 电流表示数变小，电压表示数变大
D 电流表示数变小，电压表示数变小
V
R1
R2
S
18.（2023青浦一模）在图2所示的电路中，电源电压保持不变。若开关S从断开到闭合，电压表两次示数之比为3︰4，若将电阻R1、R2并联在电路中，则通过R1、R2的电流之比为( )
A．1︰3
B．3︰1
C．3︰4
图2
D．4︰3
19.（2023松江一模）在图1所示电路中，定值电阻R1阻值为10欧，滑动变阻器滑片P位于中点附近。现用一个阻值为15欧的电阻R2替换电阻R1，可以使电压表示数与替换前相同的方法是( )
P
R1
S
0.6 3
A
3 15
V
图1
A．增加串联干电池的节数
B．将滑动变阻器滑片P向左移动
C．将滑动变阻器滑片P向右移动
D．记录电流表和电压表的示数
20．（2023徐汇一模）图3为检测环境温度的电路，电源电压保持不变。R1是定值电阻，R2是NTC热敏电阻，其阻值会随所处环境的温度升高而减小。闭合开关S，当环境温度降低时，一定变小的是( )
R1
A
S
V
A1
图3
R2
A．电压表V示数与电流表A示数的比值
B．电压表V示数与电流表A1示数的比值
C．电流表A示数与电流表A1示数的差值
D．电流表A1示数与电流表A示数的比值
21.（2023杨浦一模）在图2所示的电路中，电源电压保持不变，R2为定值电阻。闭合开关S后，将滑动变阻器R1的滑片P向右移动的过程中，变大的是( )
图2
R1
R2
S
A
A1
P
V
A．电流表 A 示数
B．电压表 V 示数
C．电压表 V 示数与电流表 A 示数的比值
D．电流表 A 示数与电流表 A1 示数的差值
图5
22.（2024宝山一模）如图5所示电路，电源电压保持不变，两只规格相同的滑动变阻器R1和R2的滑片均位于中点处，闭合开关S，在保证电路安全的情况下，将R1的滑片P向左移动，将R2的滑片P向右移动，则电流表的示数（ ）
A．一定不变
B．可能不变
C．一定增大
D．一定减小
23.（2024奉贤一模）在如图2所示的电路中，开关S闭合后正常工作，下列操作中，可能使电流表A示数与电流表A1示数的比值不变的是（ ）
A．增大电源电压，向右移动R1的滑片
B．增大电源电压，用阻值大于R2的电阻替换R2
C．向右移动R1的滑片且用阻值大于R2的电阻替换R2
D．向右移动R1的滑片且用阻值小于R2的电阻替换R2
S
P
R2
R1
A1
A2
图2
24.（2024虹口一模）在图2所示的电路中，滑动变阻器R2的滑片P位于中点附近。用阻值大于R1的电阻R0替换R1后，可能使电流表A1示数与电流表A2示数比值不变的是 （ ）
A．电源电压不变，不移动滑片P
B．电源电压不变，向右移动滑片P
C．减小电源电压，不移动滑片P
D．增大电源电压，向左移动滑片P
V
R1
S2
A
S1
R2
P
图1
25.（2024嘉定一模）在图1所示的电路中，滑动变阻器R2接入电路的阻值与电阻R1的阻值相等，开关S2闭合，S1断开。下列操作中能使电压表示数与电流表示数比值比原先小的是（ ）
A．电源电压不变，向右移动滑片P
B．减小电源电压，向右移动滑片P
C．电源电压不变，闭合开关S1，断开开关S2
D．电源电压不变，闭合开关S1，向右移动滑片P
图2
R1
A
S
P
V
R2
26.（2024金山一模）如图2所示的电路中，电源电压保持不变。闭合开关S后，当滑片P向右移动时（ ）
A．电流表A的示数变小
B．电压表V的示数变大
C．电压表V与电流表A示数的比值不变
D．电压表V与电流表A示数的乘积变大
27.（2024静安一模）在图2所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。若将电阻R1和电流表A的位置互换，则互换前后，不变的是（ ）
R1
A
S
V
图2
R2
A．电流表A的示数
B．电压表V的示数
C．电路中的总电阻
D．电阻R1两端的电压
28.（2024闵行一模）在图3所示的电路中，变阻器R1接入电路的阻值与电阻R2的阻值相等，开关S处于闭合状态、开关S1处于断开状态。现有下列操作：①闭合S1；②闭合S1并向左移动滑片P；③闭合S1并增大电源电压，其中能使两电流表示数的比值大于2的操作有（ ）
A．0个
B．1个
C．2个
D．3个
29.（2024浦东一模）图3所示电路，电源电压保持不变。现将电流表A1、A2串联在电路中，闭合开关S，滑动变阻器R2的滑片P自中点向右移动的过程中，电流表A1示数与电流表A2示数的比值变大。关于电流表A1、A2串联在电路中的位置，下列说法中正确的是（ ）
R1
P
S
图3
R2
A．电流表A1串联在R2支路，电流表A2串联在R1支路
B．电流表A1串联在干路，电流表A2串联在R1支路
C．电流表A1串联在R2支路，电流表A2串联在干路
D．电流表A1串联在干路，电流表A2串联在R2支路
30.（2024青浦一模）在图3所示的电路中，定值电阻R1与滑动变阻器R2接入电路的阻值相等，开关S2闭合，下列操作中，一定能使两电流表示数变大的是（ ）
A．闭合开关S1
B．向右移动滑片P
C．闭合开关S1，向左移动滑片P
D．增大电源电压，向右移动滑片P
R1
P
A
S
V
A1
图1
R2
31.（2024松江一模）在图1所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是（ ）
A．电压表V示数
B．电流表A示数
C．电流表A示数与电流表A1示数的差值
D．电压表V示数与电流表A示数的比值
32.（2024杨浦一模）在图3所示的电路中，R1的阻值小于R2的阻值，开关S闭合，开关S’断开。下列操作中能使电压表示数与电流表示数的比值不变的是（ ）
图3
R２
R１
S
A
V
S’
A．增大电源电压，并闭合开关S’
B．减小电源电压，并闭合开关S’
C．将R3替换R1 (R3>R1)，并闭合开关S’
D．将R3替换R2 (R3=R1)，并闭合开关S’
R1
S1
R2
S2
A
图7
V
P
33.（2024普陀一模）在图7所示的电路中，电源电压不变，定值电阻R1和滑动变阻器R2接入的阻值相等，开关S1断开、S2闭合，此时电压表示数为U，电流表示数为I。
闭合开关S1后，电压表和电流表示数的比值为__________（用U和I表示）
② 闭合开关S1后，继续向右移动滑片P，小明认为电压表和电流表示数比值一定小于U/I；小沈则认为电压表和电流表示数比值可能等于U/I。请判断小明和小沈的观点是否正确，并说明理由。__________________________________________________
【串联与并联电路的对比分析】
1.（2023奉贤一模）如图所示，当开关S断开，甲、乙两表为电流表时，示数之比I甲：I乙＝2：5；当开关S闭合，甲、乙两表为电压表时，则R1与R2两端的电压之比U1：U2为（ ）
A．2：5B．2：3
C．5：2D．3：2
2．（2022·上海嘉定·一模）在图的电路中，电源电压相同且不变，。图（a）中电流表的示数为I，通过和电流分别为和；图（b）中电流表的示数为，通过和电流分别为和。
有如下判断：①等于； ②小于； ③大于； ④I小于；
其中正确的有（ ）
A．1个
B．2个
C．3个
D．4个
3．（2022·上海静安·一模）在图（a）、（b）所示的电路中，电源电压相同且不变，电阻R2的阻值大于电阻R3的阻值，则下列关于电流表A1、A2和A3示数的说法中正确的是（ ）
A．电流表A1的示数一定等于A2的示数
B．电流表A1的示数可能小于A3的示数
C．电流表A2的示数一定小于A3的示数
D．电流表A2的示数可能等于A3的示数
4．（2022·上海杨浦·一模）在图（a）（b）所示电路中，电源电压相同且不变，电路元件均完好，无论开关S1、S2同时断开，还是同时闭合，观察到电流表A1与电流表A2示数始终相同。关于电阻R1、R2、R3的判断，以下列式中正确的是（ ）
A．R3=R1+R2
B．R2=R1+R3
C．R1>R2>R3
D．R3>R1>R2
