2022-2024年中考物理一模分类汇编【故障电路】（原卷版）

这是一份2022-2024年中考物理一模分类汇编【故障电路】（原卷版），共20页。试卷主要包含了单选题，填空题，简答题等内容，欢迎下载使用。

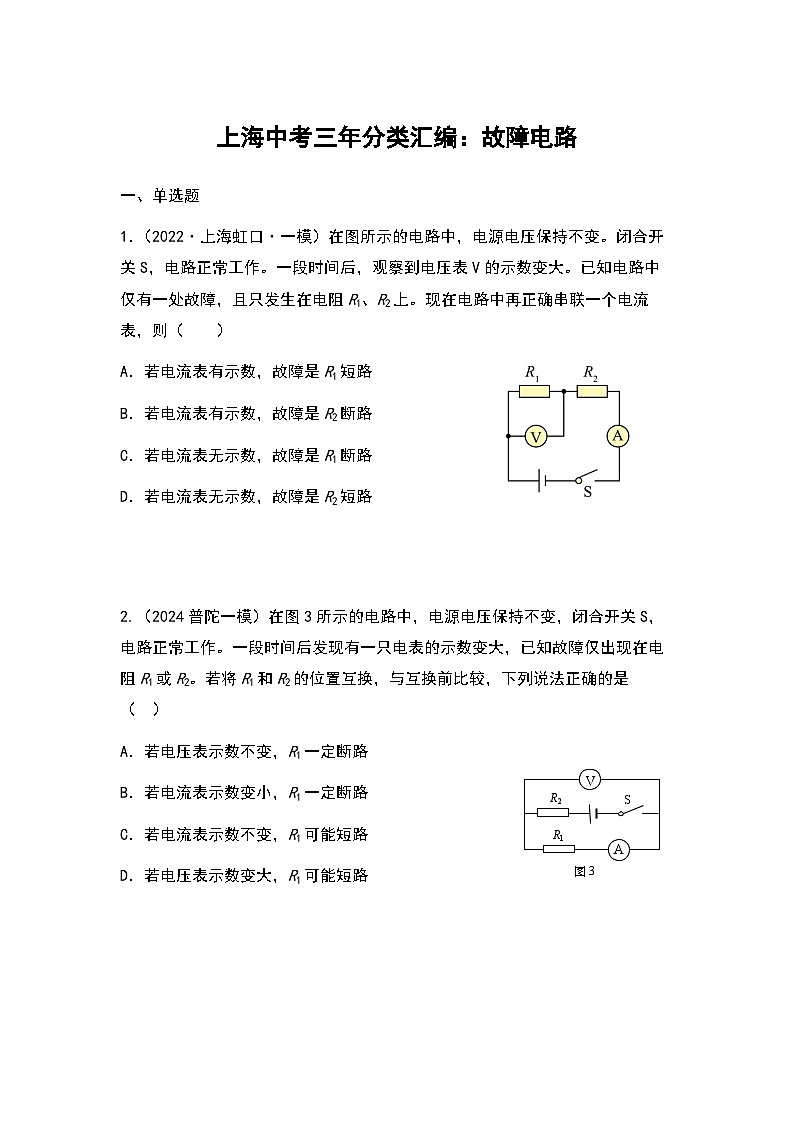

1．（2022·上海虹口·一模）在图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。一段时间后，观察到电压表V的示数变大。已知电路中仅有一处故障，且只发生在电阻R1、R2上。现在电路中再正确串联一个电流表，则（ ）
A．若电流表有示数，故障是R1短路
B．若电流表有示数，故障是R2断路
C．若电流表无示数，故障是R1断路
D．若电流表无示数，故障是R2短路
2.（2024普陀一模）在图3所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。一段时间后发现有一只电表的示数变大，已知故障仅出现在电阻R1或R2。若将R1和R2的位置互换，与互换前比较，下列说法正确的是（ ）
S
V
R1
图3
R2
A
A．若电压表示数不变，R1一定断路
B．若电流表示数变小，R1一定断路
C．若电流表示数不变，R1可能短路
D．若电压表示数变大，R1可能短路
二、填空题

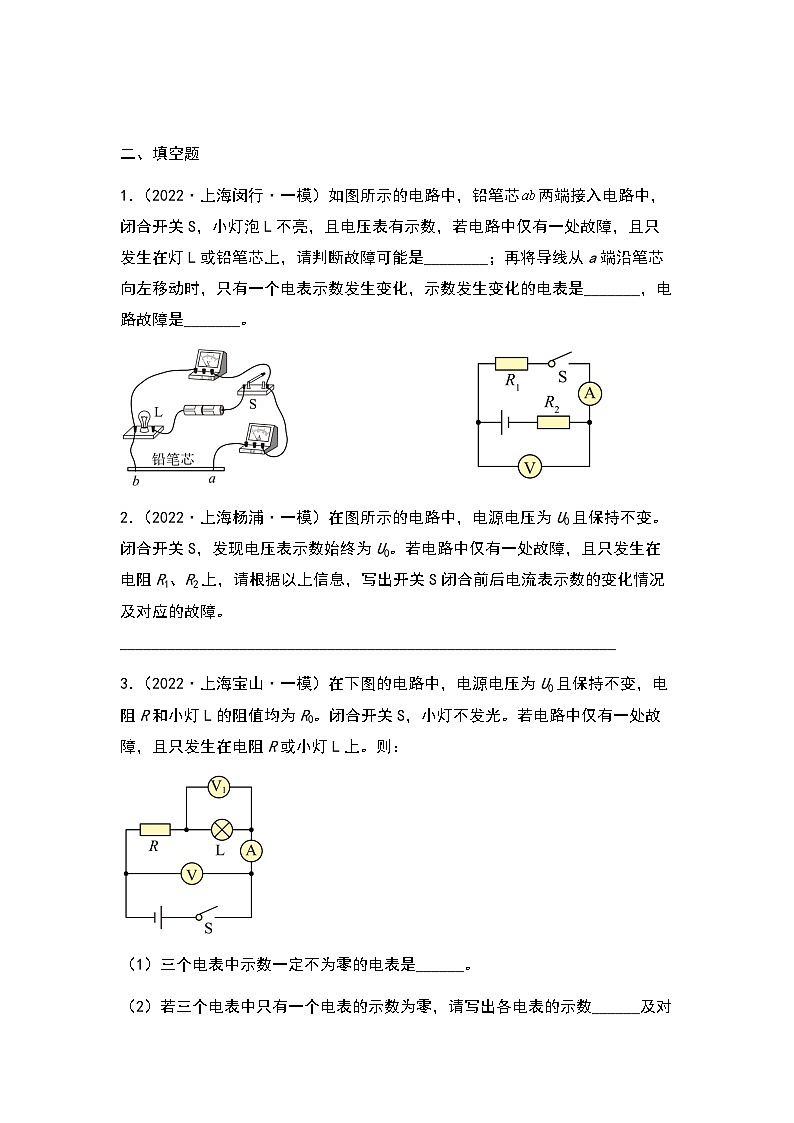

1．（2022·上海闵行·一模）如图所示的电路中，铅笔芯两端接入电路中，闭合开关S，小灯泡L不亮，且电压表有示数，若电路中仅有一处故障，且只发生在灯L或铅笔芯上，请判断故障可能是________；再将导线从a端沿笔芯向左移动时，只有一个电表示数发生变化，示数发生变化的电表是_______，电路故障是_______。
2．（2022·上海杨浦·一模）在图所示的电路中，电源电压为U0且保持不变。闭合开关S，发现电压表示数始终为U0。若电路中仅有一处故障，且只发生在电阻R1、R2上，请根据以上信息，写出开关S闭合前后电流表示数的变化情况及对应的故障。______________________________________________________________
3．（2022·上海宝山·一模）在下图的电路中，电源电压为U0且保持不变，电阻R和小灯L的阻值均为R0。闭合开关S，小灯不发光。若电路中仅有一处故障，且只发生在电阻R或小灯L上。则：
（1）三个电表中示数一定不为零的电表是______。
（2）若三个电表中只有一个电表的示数为零，请写出各电表的示数______及对应的故障______。

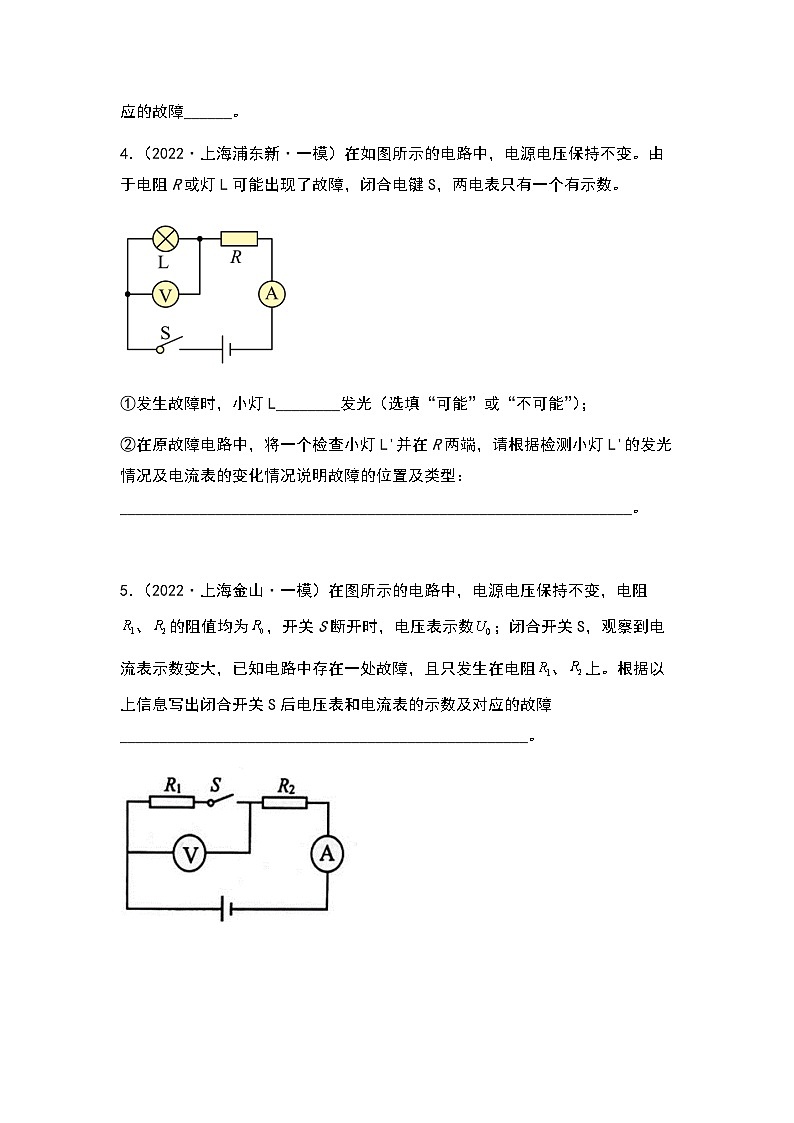

4．（2022·上海浦东新·一模）在如图所示的电路中，电源电压保持不变。由于电阻R或灯L可能出现了故障，闭合电键S，两电表只有一个有示数。
①发生故障时，小灯L________发光（选填“可能”或“不可能”）；
②在原故障电路中，将一个检查小灯L'并在R两端，请根据检测小灯L'的发光情况及电流表的变化情况说明故障的位置及类型：________________________________________________________________。
5．（2022·上海金山·一模）在图所示的电路中，电源电压保持不变，电阻、的阻值均为，开关S断开时，电压表示数；闭合开关S，观察到电流表示数变大，已知电路中存在一处故障，且只发生在电阻、上。根据以上信息写出闭合开关S后电压表和电流表的示数及对应的故障___________________________________________________。
6．（2022·上海黄浦·一模）在下图所示的电路中，电源电压为U0保持不变，R1、R2的阻值均为R0。闭合开关S，两电表示数均不变，已知电路中仅有一处故障，且只发生在电阻R1或R2上。请根据以上信息，写出各电表的示数及其对应的故障______________________________________________________________。
7．（2022·上海徐汇·一模）在下图所示电路中，电源电压为U且保持不变。闭合开关S，电路正常工作。一段时间后，灯突然熄灭。若电路中只有一处故障，且只发生在灯L或电阻R处。
①为确定故障，小汇在ab或bc间并联接入电压表，闭合开关后，观察电压表示数确定故障。若电压表并联接入______两点间，闭合开关后，电压表示数为______，可判断R断路或L短路。
②为进一步确定故障，小汇在bd两点间并联接入电压表，观察闭合开关前后，电压表示数来确定故障。请写出闭合开关前后，电压表的示数及对应的故障。_____________________________________________________________________
8．（2022·上海奉贤·一模）如图所示，电源电压为U0，电阻R1、R2的阻值均为R0。现电路中存在一处故障，且故障只发生在电阻R1或R2上。
（1）开关S闭合前后，若两电表的示数均不变，则故障是：_______；
（2）开关S闭合前后，若仅有一个电表示数变化，则故障是：_______，该电表示数的变化量为：_______________________________。
9．（2022·上海普陀·九年级期末）在图所示的电路中，电源电压为U0且保持不变，灯L和电阻R的阻值均为R0。闭合开关S，灯L不发光，再闭合开关S1，发现两电表示数均不发生变化，若电路中仅有一处故障，且只发生在灯L、电阻R上，请根据以上信息，写出电表的示数及对应的故障_____________________________________________________。
10．（2022·上海长宁·一模）如图所示的电路，电源电压为U0保持不变，开关S闭合，电路正常工作。一段时间后，其中仅一只电表的示数变大。若电路中仅有一处故障且只发生在电阻R1、R2上，请根据相关信息写出电压表V1与电流表A的示数及相对应的故障_____________________________。
11.（2024宝山一模）如图8所示电路，电源电压为U0且保持不变，电阻R1和R2的阻值均为R0，闭合开关S电路正常工作。一段时间后，发现电压表的示数变大。已知电路中仅有一处故障，且只发生在电阻R1或R2上。请写出两电表的示数及相应的故障。
图8
__________________________________________________
12.（2024崇明一模）在图3所示的电路中，电源电压为U0保持不变．已知电路中仅有一处故障，且只发生在电阻R或小灯泡L上，闭合开关S，电压表指针所在的位置不变．请根据相关信息写出电压表的示数及相对应的故障：
图3
R
S
V
L
________________________________________．
13.（2024奉贤一模）在图7所示的电路中，电源电压为U0保持不变，电阻R1阻值为R0、R2的阻值为2R0。闭合开关S，发现只有一只电表的示数发生变化，已知电路中仅有一处故障，且只发生在电阻R1或R2上。请写出闭合开关S后电流表和电压表的示数及对应的故障__________________________________

R1
A
R2
S
V
图7
（写出所有可能的情况）
14.（2024青浦一模）在图6所示的电路中，电源电压为U0，电阻R1阻值为R0，R2的阻值为2R0。闭合开关S，发现电压表示数始终不变。已知电路中仅有一处故障，且只发生在电阻R1或R2上。请写出开关S闭合后电流表和电压表的示数及对应的故障。__________________________________________________
图6
A
V
S
R1
R2
15.（2024松江一模）在如图4所示电路中，电源电压为U0保持不变，电阻R1和R2的阻值均为R0，已知电路中只有一处故障，且只发生在电阻R1或R2上。
① 若闭合开关S前后，电流表示数发生变化，说明电路中出现了__________故障（选填“断路”或“短路”）。
② 若闭合开关S前后，电压表示数发生变化，请写出闭合开关S后，电流表和电压表示数及对应故障。_______________________________________________
图4
R1
R2
A
S
V
S
R1
V
R2
A
图6
16.（2024闵行一模）在图6所示的电路中，电阻R1的阻值为R0，闭合开关S，电流表示数为I0。一段时间后，由于电路中某个电阻发生故障，观察到电流表示数变化了0.5I0。已知发生故障前后电源电压保持不变。
①电路中的故障可能是____________________。
②请写出发生故障后两电表示数及对应的故障。
______________________________________________________
17.（2024长宁一模）在图6所示的电路中，电源电压为U且保持不变，电阻R1、R2的阻值均为R0。闭合开关S和S1，电路正常工作。一段时间后，电流表的示数突然变小但不为零。若电路中仅有一处故障，且只发生在R1、R2上，在没有更多测量仪器且不重新连接电路的情况下，请写出确定故障的具体操作、实施该操作后的电流表示数及对应的故障。
R1
S1
R2
S
A
图6
__________________________________________________
R2
R1
S
V
图5
18.（2024嘉定一模）在图5所示的电路中，电源电压保持不变，R1、R2的阻值均为R0。已知电路中仅有一处故障，且只发生在电阻R1或R2上。闭合开关S前后，电压表V示数均为U0。现再提供一个电流表A和一个电压表V1，请选择其中一个电表接入电路进一步确定故障。请写出确定故障的方案，并写出闭合开关S后，所有电表的示数及相对应的故障。
________________________________________
图3
L
S
R
19.（2024虹口一模）在图3所示的电路中，电源电压为U0保持不变。闭合开关S，小灯L不亮，若电路中仅有一处故障，且只发生在小灯L或电阻R上。小明认为只将电压表并联在小灯L两端即可确定电路中存在的故障。请判断，小明的想法是否正确，说明理由：
_________________________________________
20.（2024黄浦一模）在图5所示的电路中，电源电压为U0保持不变，电阻R1的阻值为R0，R2的阻值为2R0。已知电路中仅有一处故障，且只发生在电阻R1或R2上。断开开关S，电压表示数为U0。
① 故障可能是____________________。
图5
R1
V
R2
S
M
② 为了确定故障，现在电路中M处正确串联一个电流表。请写出闭合开关S后电流表、电压表的示数及其对应的故障。
__________________________________________
S
V
R1
R2
图7
21.（2024金山一模）图7所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现电压表的示数变小，若电路中仅有一处故障，且只发生在电阻R1、R2上。为判断具体故障。
① 应选择如下方案__________。
A．将电压表并联在电阻R1两端；
B．将开关S断开；
C．将闭合的开关S和电阻R1互换位置。
② 请写出按选择方案操作后，电压表的示数变化情况所对应的故障：____________________________________________________________
图3
R2
R1
S
A
B
C
22.（2024静安一模）在图3所示的电路中，电源电压为U0且保持不变，电阻R1、R2的阻值均为R0。现电路中只存在一处断路故障，且只发生在电阻R1、R2上。若在电路中添加一个电表判断故障，则可行的是__________（选填“A”“B”“C”中的一项）。
A．在A点处串联电流表
B．在AB两点间并联电压表
C．在BC两点间并联电压表
写出接入电表并闭合开关S后，电表示数的情况及对应的故障。
_____________________________________________________________________
三、简答题
1．（2022·上海青浦·一模）在图所示的电路中，电源电压保持不变，电阻R1、R2的阻值相同。开关S闭合，电压表、电流表的示数分别为U0、I0，电路正常工作。一段时间后，观察到电压表的示数变大。已知电路中仅有一处故障，且只发生在电阻R1或R2上。请写出电压表V、电流表A的示数及对应的故障。_______________________________________________________
2．（2022·上海松江·一模）在图所示的电路中，电源电压保持不变，电阻R1和R2的阻值相等。开关S闭合后，电路正常工作，电流表的示数为I0，电压表的示数为U0。一段时间后，观察到两电表指针同向偏转。若电路中仅有一处故障，且只发生在R1、R2上，根据以上信息写出两电表的示数及相对应的故障。__________________________________________________________
3．（2022·上海崇明·一模）在图所示的电路中，电源电压保持不变，闭合开关，电路正常工作。一段时间后，由于该电路中一个电阻出现了故障，使得电压表的示数变大。
（1）电路中可能存在的故障是______________。
（2）若用小灯泡L替换电路中的电阻R2，请写出替换前后电压表示数变化的情况及相应的电路故障。__________
4．（2022·上海静安·一模）在图所示的电路中，电源电压为U0，电阻R1、R2的阻值均为R0。现电路中只存在一处故障，且故障只发生在电阻R1、R2上。
（1）开关S闭合时，电流表A的示数可能为______。
（2）开关S由断开到闭合，至少有一个电表的示数发生变化，请写出电压表V与电流表A的示数及相对应的故障。______
5．（2022·上海嘉定·一模）在图所示的电路中，电源电压为U且不变。
（1）闭合开关S后，两电表的指针位置均不变。若电路中仅有一处故障，且只发生在或上，请根据以上信息，写出两电表的示数及对应的故障； __________
（2）排除故障后，再闭合开关S，向右移动变阻器的滑片P，电流表示数___________，电压表示数与电流表示数的比值__________（选填“变大”、“不变”或“变小”）。
6.（2023宝山一模）在图4电路中，电源电压U0保持不变。闭合开关S，发现只有一个电表的示数发生变化。已知电路中仅有一处故障，且只发生在灯L或电阻R上。
图4
根据以上信息，写出闭合开关S后，小灯L的发光情况、电压表V的示数及相对应的故障。
______________________________________________
7.（2023崇明一模）在图3所示的电路中，电源电压为U0保持不变，R1、R2的阻值完全相同都为R0，闭合开关S，两电表都有示数．一段时间后发现，其中一个电表的示数变为零．若电路中只有一处故障且故障只发生在R1、R2上，请写出相应的两个电表示数及对应的故障．
_____________________________________________
8.（2023奉贤一模） 如图所示的电路中存在一处断路故障，且只发生在电阻 R1、R2上。
S
P
R2
R1
图6
（1）在干路串联一个电流表，闭合开关后，移动滑片P，若________，说明电阻R2断路。
（2）请说明在电路中接入电压表能否判断故障：
S
V
R2
图5
R1
9.（2023虹口一模）在图5所示的电路中，电源电压为U0，电阻R1、R2的阻值均为R0。闭合开关S，两电表中至少有一个电表示数会发生变化。若电路中仅有一处故障，且只发生在R1、R2上，根据以上信息，写出闭合开关S后电流表和电压表的示数及对应的故障。_____________________________________
10．（2023黄浦一模）在图5所示电路中，电源电压保持不变。电路中仅有一处断路故障，且只发生在电阻R1、R2上。若在电路中添加一个电表判断故障，小明设想了两种方案：
N
S
A．在MN两点间并联电压表
B．在N点处串联电流表
①判断方案是否可行。_____________________
②写出判断理由。
_________________________________________________________
S
R1
R2
A
图6
N
P
M
11.（2023嘉定一模）．在图6所示的电路中，电源电压为U保持不变，电阻R1、R2的阻值均为R0。闭合开关S，电路正常工作。一段时间后，观察到电流表的示数突然变大。电路中仅有一处故障，且只发生在电阻R1或R2上。若在电路中添加一个电表判断故障，以下可行的是 ____________________
A．在M点串联电压表
B．在NP两点间并联电流表
C．在NP两点间并联电压表
请写出接入电表并闭合开关S后，所有电表的示数情况及对应的故障。_________________________________________
12.（2023金山一模）在图7所示的电路中，闭合开关S，发现灯L不发光。已知电路中仅有一处故障，且只发生在电阻R、灯L上。现通过接入一个电压表来判断故障。
将电压表接入到______________两点之间，且开关S断开，观察电压表示数是否为零，可判断故障灯L是否____________（选填“短路”或“断路”）。
C
A
B
S
R
L
图7
若已排除上述故障，为判断具体故障，将电压表接入AB两点之间。请写出开关闭合前后，电压表的示数变化情况及其对应的故障：_____________________________________________
13.（2023闵行一模）如图6所示的电路中，电源电压保持不变，R1、R2、R3为规格相同的三个电阻，其中一个存在短路故障。
① 闭合开关S，电源__________发生短路（选填“可能”或“不可能”）。
图6
S
R3
R2
R1
A
② 为了检测出具体故障所在，将电阻R1和R3的位置互换。请写出互换前后电流表示数的变化情况及对应的故障。______________________________________________________________
14.（2023普陀一模）在图5所示的电路中，闭合开关S，灯L不亮，若电路中仅有一处故障，且只发生在灯L、电阻R上。
① 请判断该电路中存在的故障可能是( ) 。
A．R断路B．R短路C．L断路 D．L短路
② 为进一步检测故障所在，小李认为：在图5的电路中将一个电压表正确并联在灯L两端，闭合开关S，通过观察电压表示数情况，可以确定故障所在。你认为小李的方案是否可行，说出理由。
_______________________S
R L
图5
_______________________
图5
R1
R2
S
P
A
V
15.（2023青浦一模）在图5所示的电路中，电源电压保持不变。闭合开关S，观察到只有一个电表的指针发生偏转。已知电路中仅有一处故障，且只发生在电阻R1或R2上。请写出闭合开关后的操作、电表示数变化情况及其对应的故障。
______________________________________________
______________________________________________
16.（2023松江一模）如图4所示电路中，电源电压保持不变，电路中仅有一处故障，且只发生在电阻R1、R2上。现在电路中串联一个电流表来判断故障。
（1）若闭合开关后，观察到电流表示数为零，说明电路中出现了 故障；
（2）若闭合开关后，观察到电流表示数不为零，为进一步确定故障，请写出接下来的操作、电流表示数变化情况及其对应的故障：__________________________________________________________________； （不添加额外器材、不重新连接电路）。
图4
P
S
R2
R1
17.（2023徐汇一模）在图9所示电路中，电源电压为U且保持不变，电阻R1和小灯L的阻值均为R。闭合开关S，电路正常工作。一段时间后，灯突然熄灭。若电路中只有一处故障，且只发生在电阻R1或灯L处。为确定故障，同学们商量了如下方案：
A．将电压表V1、V2分别并联在ab、bc两点间
B．在a处串联电流表，同时将电压表并联在bc两点间
C．在c处串联电流表，同时将电压表并联在ab两点间
= 1 \* GB3 ①你觉得可行的方案是 （B） 。
= 2 \* GB3 ②选择一种可行的方案，写出闭合开关后，电表的示数及其对应的故障:
图9
S
R1 L
b
a
c
______________________________________________
______________________________________________
______________________________________________
18.（2023杨浦一模）在图8所示的电路中，电源电压为U，开关S闭合后，灯L1、L2均正常发光。一段时间后，两灯均熄灭。若电路中仅有一处故障，且只发生在灯L1、L2上。在电路中接入一个电表判断故障位置，以下方法可行的是 （B） 。(选填“A”“B”“C”中的一项)
A．在M点串联电流表
B．在M、N两点间并联电压表
C．在M、Q两点间并联电压表
根据选择的方法，写出闭合开关S后电表示数及其对应的故障：

S
图8
L1
L2
N
M
Q
______________________________________________
______________________________________________
19.(2023长宁一模)在图6所示的电路中，仅有一处断路故障，且只发生在电阻R1或R2上。
① 以下方案可以确定具体故障的是 _______
A．在a点再接入一只电流表A1
B．在a、b两点之间接入一只电压表V
C．在b点再接入一只开关S1
② 根据所选方案，写出闭合开关S后的操作、电表示数及对应的故障。
图6
R1
R2
A
S
a
b
______________________________________________
______________________________________________
14、（2024浦东一模）在图6所示电路中，将定值电阻R1、滑动变阻器R2和电压表以图7中的某种方式连接在M、N两点之间，电源电压保持不变。已知电路中仅有一处故障，且只发生在R1、R2上。小明闭合开关S，通过下列操作，观察到了以下现象：
图7
R2
R1
N
M
V
R2
R1
V
M
N
A． B．
图6
A
M
N
S
操作一：移动R2的滑片，观察到两个电表的示数都不发生变化。
①通过操作一，小明发现无法确定具体故障，因此M、N两点之间各元件的连接方式应是图7中的__________（填写字母）。
他进行了进一步操作，根据观察到的现象，确定了具体故障。
操作二：再断开开关，观察到两个电表中的一个电表示数发生变化。
②请写出发生变化的电表，并写出该电表示数的变化情况及其对应的故障。
____________________________________________________________
R1
S
L
c
a
b
图9
A
L
15、（2024徐汇一模）在图9所示的电路中，电源电压为U且保持不变，灯L阻值为R0，电阻R1的阻值为2R0。闭合开关S，灯L不亮，电流表A示数为零。若电路中只有一处故障，且只发生在灯L或电阻R1处。为确定故障，同学们商量了如下方案：
A．将导线并联在bc两点间
B．将电压表V并联在ac两点间
C．将电压表V并联在ab两点间
= 1 \* GB3 ① 可行的方案有__________。
= 2 \* GB3 ② 若选择方案__________，按方案接入所选器材后，闭合开关S，写出灯L的亮暗情况、电表的示数及其对应的故障: ___________________________________________________________。
16、（2024杨浦一模）在图7所示的电路中，电源电压为U0不变。闭合开关S，观察到电压表V1指针未发生偏转。若电路中仅有一处存在故障，且只发生在电阻R1、R2上。
① 为进一步确定故障，可在__________间并联一个完好的电阻R3。(选填“ab”“bc”或“ac”)
② 若R3与R1的阻值相等，根据上述方案，写出闭合开关后电压表V1与电压表V2示数及其对应故障：___________________________________________________________________。

S
图7
R2
R1
V1
V2
a
c
b
