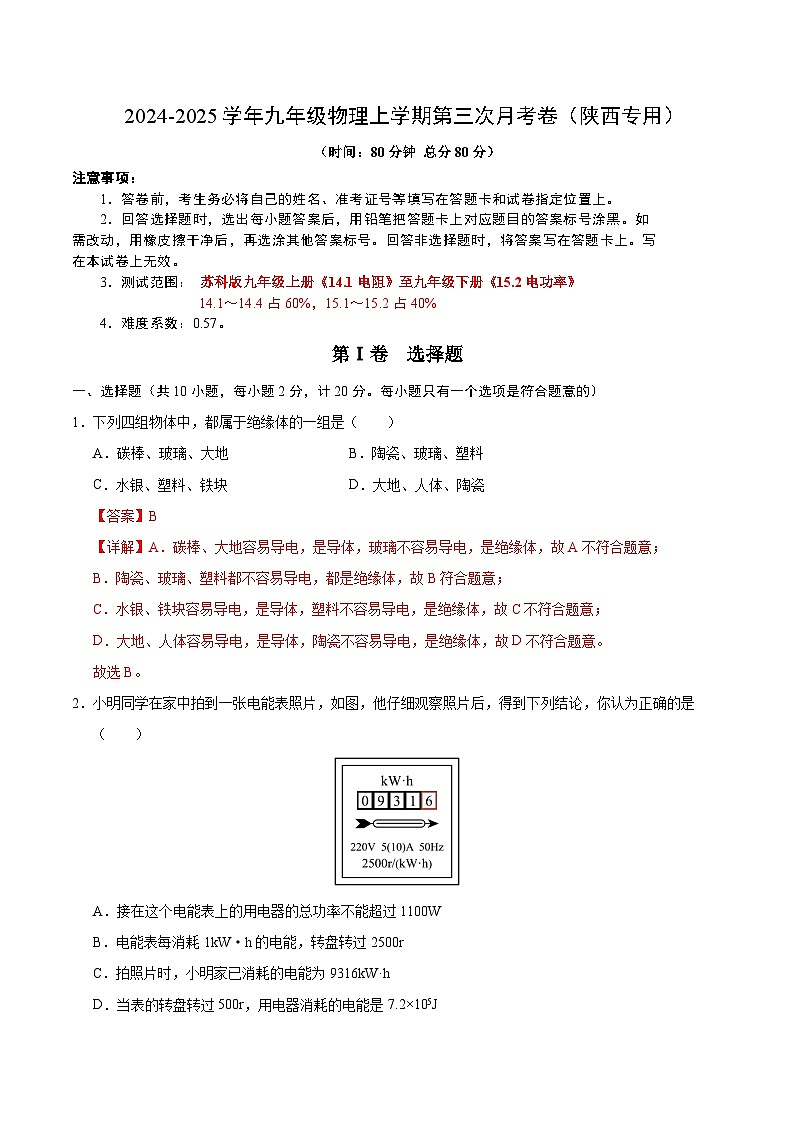

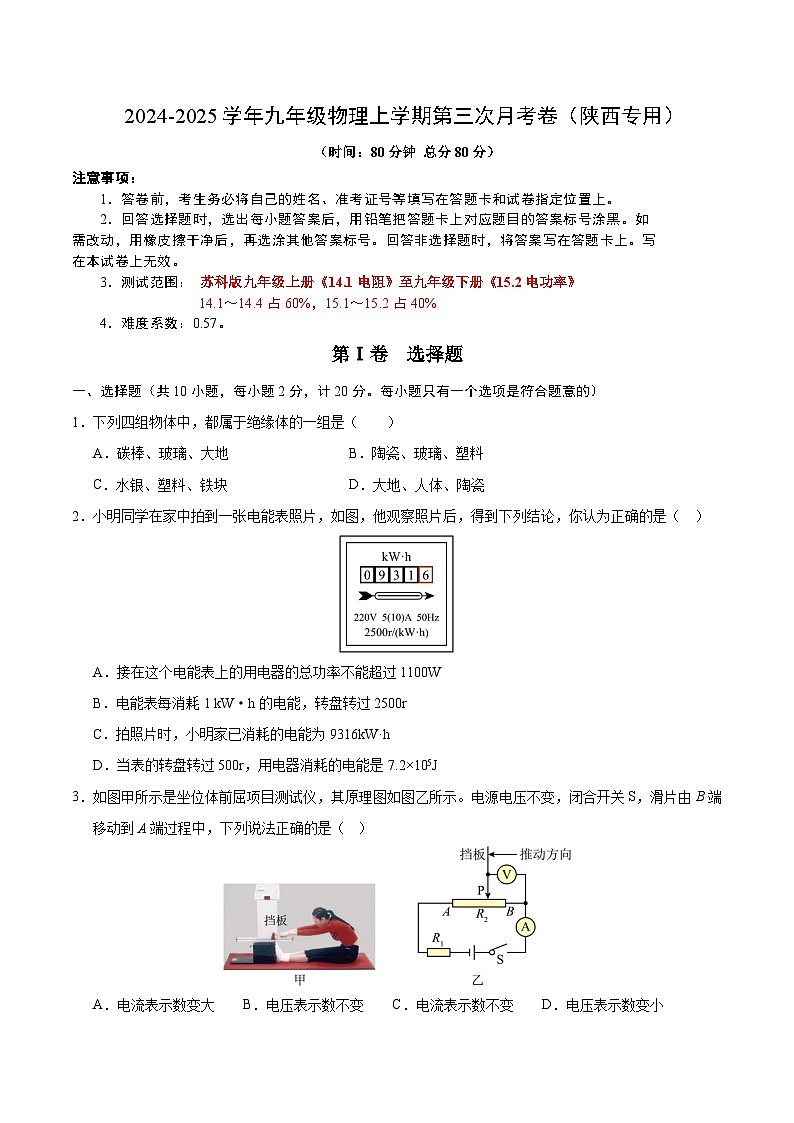

注意事项：
1．答卷前，考生务必将自己的姓名、准考证号等填写在答题卡和试卷指定位置上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。如
需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上。写
在本试卷上无效。
3．测试范围： 苏科版九年级上册《14.1电阻》至九年级下册《15.2电功率》
14.1～14.4占60%，15.1～15.2占40%
4．难度系数：0.57。
第Ⅰ卷 选择题
一、选择题（共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的）
1．下列四组物体中，都属于绝缘体的一组是（ ）
A．碳棒、玻璃、大地B．陶瓷、玻璃、塑料
C．水银、塑料、铁块D．大地、人体、陶瓷
【答案】B
【详解】A．碳棒、大地容易导电，是导体，玻璃不容易导电，是绝缘体，故A不符合题意；
B．陶瓷、玻璃、塑料都不容易导电，都是绝缘体，故B符合题意；
C．水银、铁块容易导电，是导体，塑料不容易导电，是绝缘体，故C不符合题意；
D．大地、人体容易导电，是导体，陶瓷不容易导电，是绝缘体，故D不符合题意。
故选B。
2．小明同学在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是（ ）
A．接在这个电能表上的用电器的总功率不能超过1100W
B．电能表每消耗1kW·h的电能，转盘转过2500r
C．拍照片时，小明家已消耗的电能为9316kW·h
D．当表的转盘转过500r，用电器消耗的电能是7.2×105J

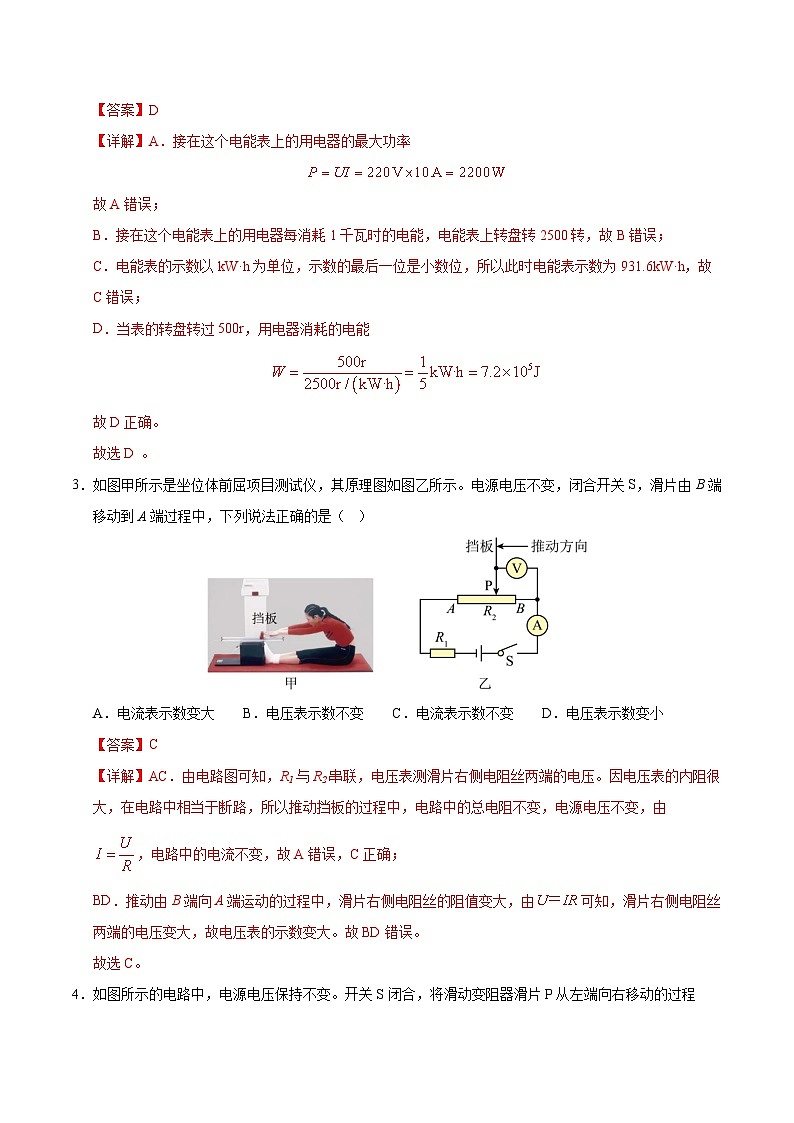

【答案】D
【详解】A．接在这个电能表上的用电器的最大功率
故A错误；
B．接在这个电能表上的用电器每消耗1千瓦时的电能，电能表上转盘转2500转，故B错误；
C．电能表的示数以kW·h为单位，示数的最后一位是小数位，所以此时电能表示数为931.6kW·h，故C错误；
D．当表的转盘转过500r，用电器消耗的电能
故D正确。
故选D 。
3．如图甲所示是坐位体前屈项目测试仪，其原理图如图乙所示。电源电压不变，闭合开关S，滑片由B端移动到A端过程中，下列说法正确的是（ ）
A．电流表示数变大 B．电压表示数不变 C．电流表示数不变 D．电压表示数变小
【答案】C
【详解】AC．由电路图可知，R1与R2串联，电压表测滑片右侧电阻丝两端的电压。因电压表的内阻很大，在电路中相当于断路，所以推动挡板的过程中，电路中的总电阻不变，电源电压不变，由，电路中的电流不变，故A错误，C正确；
BD．推动由B端向A端运动的过程中，滑片右侧电阻丝的阻值变大，由可知，滑片右侧电阻丝两端的电压变大，故电压表的示数变大。故BD错误。
故选C。

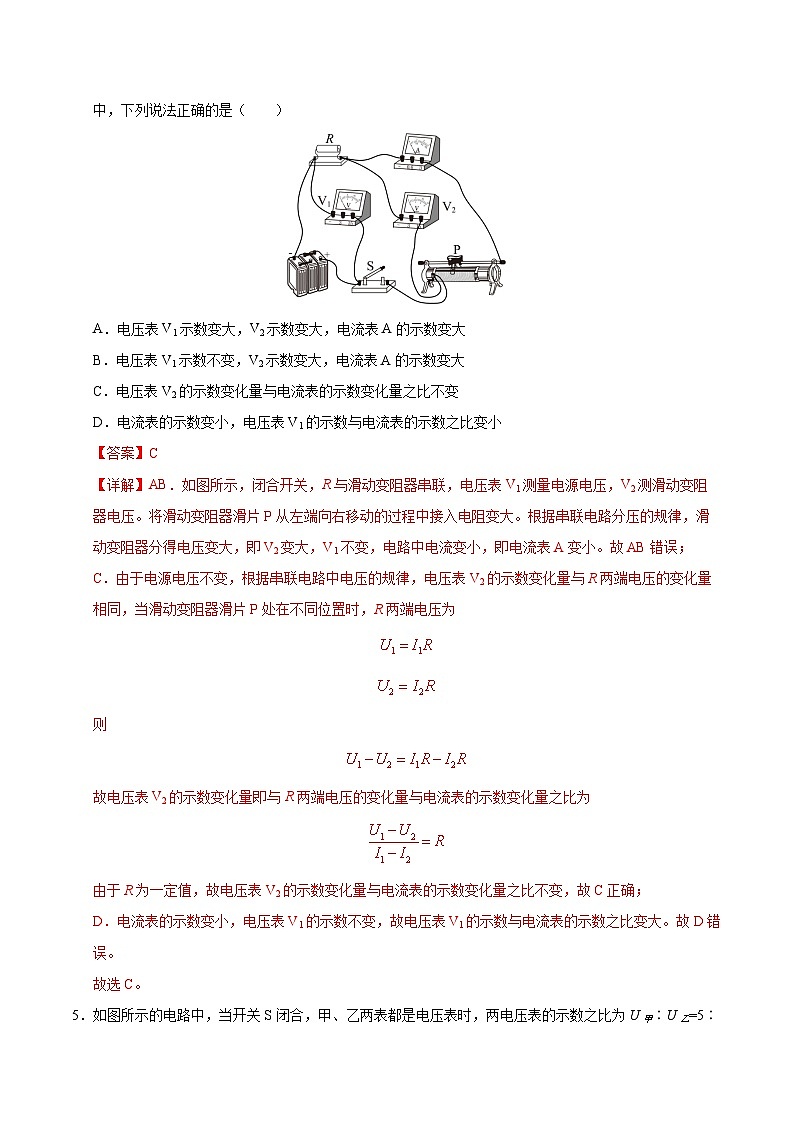

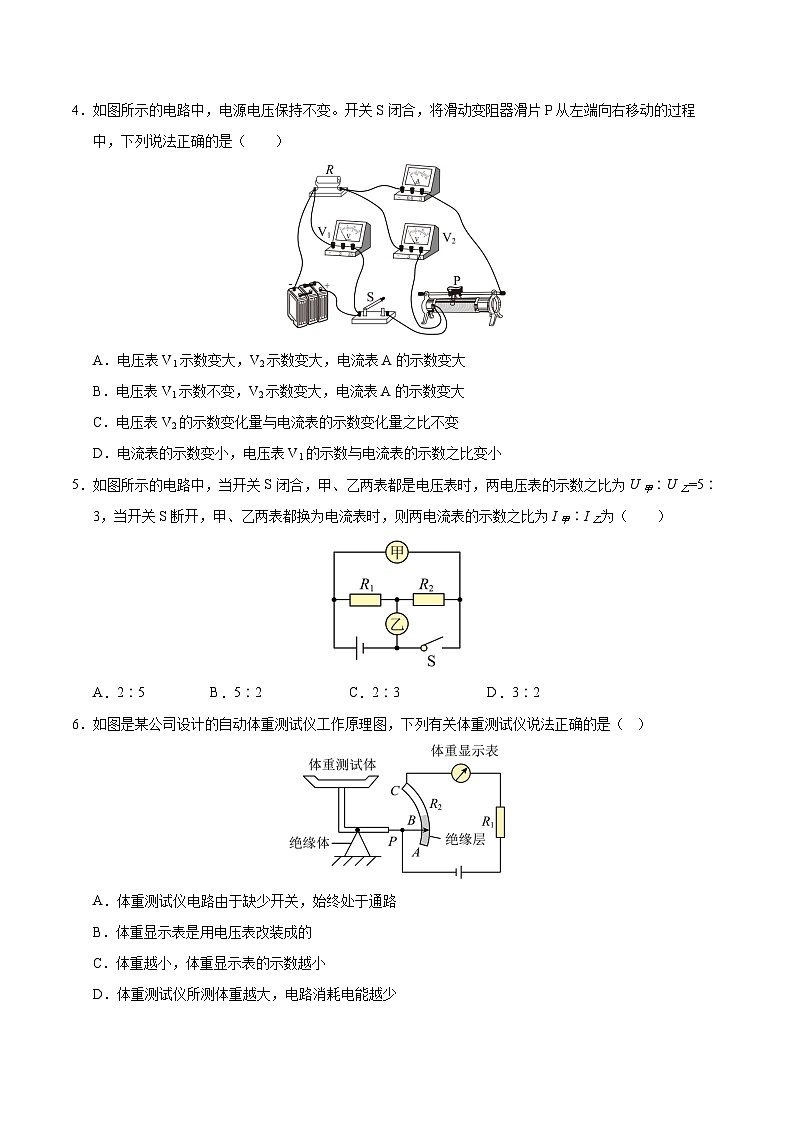

4．如图所示的电路中，电源电压保持不变。开关S闭合，将滑动变阻器滑片P从左端向右移动的过程中，下列说法正确的是（ ）
A．电压表V1示数变大，V2示数变大，电流表A的示数变大
B．电压表V1示数不变，V2示数变大，电流表A的示数变大
C．电压表V2的示数变化量与电流表的示数变化量之比不变
D．电流表的示数变小，电压表V1的示数与电流表的示数之比变小
【答案】C
【详解】AB．如图所示，闭合开关，R与滑动变阻器串联，电压表V1测量电源电压，V2测滑动变阻器电压。将滑动变阻器滑片P从左端向右移动的过程中接入电阻变大。根据串联电路分压的规律，滑动变阻器分得电压变大，即V2变大，V1不变，电路中电流变小，即电流表A变小。故AB错误；
C．由于电源电压不变，根据串联电路中电压的规律，电压表V2的示数变化量与R两端电压的变化量相同，当滑动变阻器滑片P处在不同位置时，R两端电压为
则
故电压表V2的示数变化量即与R两端电压的变化量与电流表的示数变化量之比为
由于R为一定值，故电压表V2的示数变化量与电流表的示数变化量之比不变，故C正确；
D．电流表的示数变小，电压表V1的示数不变，故电压表V1的示数与电流表的示数之比变大。故D错误。
故选C。
5．如图所示的电路中，当开关S闭合，甲、乙两表都是电压表时，两电压表的示数之比为U甲∶U乙=5∶3，当开关S断开，甲、乙两表都换为电流表时，则两电流表的示数之比为I甲∶I乙为（ ）
A．2∶5B．5∶2C．2∶3D．3∶2
【答案】A
【详解】当甲、乙均为电压表时，闭合开关S，R1和R2串联，甲电压表测电源的电压，乙电压表测R2两端的电压，串联电路中总电压等于各分电压之和，且
U甲∶U乙=5∶3
则两电阻两端的电压之比
串联电路中各处的电流相等，根据欧姆定律可得
当甲、乙均为电流表时，断开开关S，R1和R2并联，甲电流表测量R2的电流，乙电流表测量R1和R2总电流，并联电路中各支路两端的电压相等，则通过两电阻的电流之比
并联电路中干路电流等于各支路电流之和，则两电流表的示数之比
故选A。
6．如图是某公司设计的自动体重测试仪工作原理图，下列有关体重测试仪说法正确的是（ ）
A．体重测试仪电路由于缺少开关，始终处于通路
B．体重显示表是用电压表改装成的
C．体重越小，体重显示表的示数越小
D．体重测试仪所测体重越大，电路消耗电能越少
【答案】C
【详解】A．当自动体重测试仪不工作时，滑片位于绝缘体的位置，电路断路，故A错误；
B．由电路图可知，体重显示表串联在电路中，根据电流表和电压表的使用规则，确定体重显示表是用电流表改装成的，故B错误；
C．体重测试仪所测体重越小时，变阻器接入电路中的电阻越大，电路的总电阻越大，而电源电压不变，根据可知，电路中的电流越小，体重显示表的示数越小，故C正确；
D．当测试仪所测体重越大时，滑动变阻器接入电路的电阻越小，根据知，电路中电流越大，由W=UIt可知，相同时间内消耗电能越多，故D错误。
故选C。

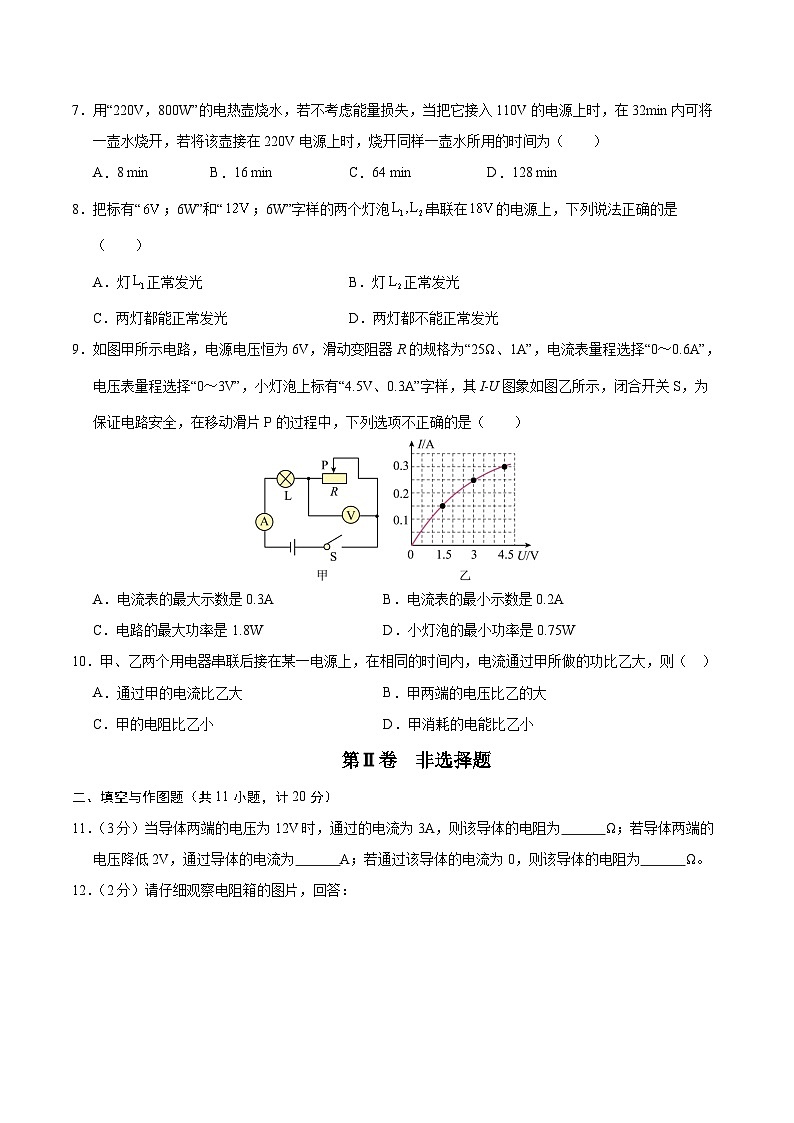

7．用“220V，800W”的电热壶烧水，若不考虑能量损失，当把它接入110V的电源上时，在32min内可将一壶水烧开，若将该壶接在220V电源上时，烧开同样一壶水所用的时间为（ ）
A．8 minB．16 minC．64 minD．128 min
【答案】A
【详解】烧开同样一壶水消耗的电能相等，设电热壶的电阻为R，则由于，所以
即
解得
故A符合题意，BCD不符合题。
故选A。
8．把标有“；6W”和“；6W”字样的两个灯泡串联在的电源上，下列说法正确的是（ ）
A．灯正常发光B．灯正常发光
C．两灯都能正常发光D．两灯都不能正常发光
【答案】D
【详解】灯泡L1电阻
灯泡L2电阻
电路电流为
灯泡L1的实际功率
灯泡L1不能正常发光；
灯泡L2的实际功率
灯泡L2不能正常发光。
故选D。
9．如图甲所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω、1A”，电流表量程选择“0～0.6A”，电压表量程选择“0～3V”，小灯泡上标有“4.5V、0.3A”字样，其I﹣U图象如图乙所示，闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项不正确的是（ ）
A．电流表的最大示数是0.3AB．电流表的最小示数是0.2A
C．电路的最大功率是1.8WD．小灯泡的最小功率是0.75W
【答案】B
【详解】AC．由图甲可知，小灯泡与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；串联电路各处电流相等，为保证电路安全，电路中允许通过的最大电流是I″＝0.3A，即电流表的最大示数是0.3A，由可得电路的最大功率是
故AC正确，AC不符合题意；
BD．由串联电路的分压特点可知，当滑动变阻器接入电路的电阻最大时，滑动变阻器两端的电压最大时，灯泡两端的电压最小，而且此时流过小灯泡的电流也最小，即电流表的示数最小，即当电压表的示数为3V时，小灯泡的电功率最小，此时小灯泡两端的电压为
由图乙可知，此时流过小灯泡的最小电流是IL小＝0.25A，小灯泡的最小功率是
故B错误，B符合题意，D正确，D不符合题意。
故选B。
10．甲、乙两个用电器串联后接在某一电源上，在相同的时间内，电流通过甲所做的功比乙大，则（ ）
A．通过甲的电流比乙大B．甲两端的电压比乙的大
C．甲的电阻比乙小D．甲消耗的电能比乙小
【答案】B
【详解】A．甲、乙两个用电器串联后接在某一电源上，根据串联电路电流处处相等的特点，用电器通过的电流相等，故A不符合题意；
B．根据，根据串联电路电流处处相等的特点，，在相同时间内，由可知，，故B符合题意；
C．根据串联电路电流处处相等的特点，由，结合可知，，故C不符合题意；
D．电流做功消耗电能，电流通过甲所做的功比乙的大，所以甲消耗的电能比乙的多，故D不符合题意。
故选B。
第Ⅱ卷 非选择题
二、填空与作图题（共11小题，计20分）
11．（3分）当导体两端的电压为12V时，通过的电流为3A，则该导体的电阻为 Ω；若导体两端的电压降低2V，通过导体的电流为 A；若通过该导体的电流为0，则该导体的电阻为 Ω。
【答案】 4 2.5 4
【详解】[1]根据欧姆定律可得，导体的电阻
[2]电阻是导体本身的一种性质，与两端的电压和通过的电流无关，因此当导体两端的电压降低2V时，该导体的电阻仍为4Ω不变，此时导体两端的电压
此时电路的电流为
[3]电阻是导体本身的一种性质，与两端的电压和通过的电流无关，则通过该导体的电流为0，则该导体的电阻为4Ω。
12．（2分）请仔细观察电阻箱的图片，回答：
(1)如图甲所示旋盘式电阻箱的阻值是 ；
(2)实验时，小明想用插入式电阻箱获得12Ω电阻，可以将图中电阻箱上的 号铜塞同时拔去。（填序号）。
【答案】(1)2018Ω(2)1、3、5或2、3、4
【详解】（1）电阻箱的读数方法：分别读出“Δ”对应的读数，用数字乘以底下的倍数，最后将四个数据相加；由图可知，电阻箱接入电路的阻值
（2）插入式电阻箱的原理：是利用铜塞插入或拔出改变连入电路中电阻丝的长度来变阻的，即把铜塞插进去，铜塞下的电阻丝被短路，电流不经过电阻丝，该电阻丝不连入电路，把铜塞拔出，铜塞下的电阻丝连入电路；用插入式电阻箱获得12Ω电阻，可以将图中电阻箱上的1、3、5或2、3、4号铜塞同时拔去。
13．（2分）如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将 （选填“a和b”“a和c”或“b和c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用 （选填“铜丝”或“镍铬合金丝”）。
【答案】 b和c 镍铬合金丝
【详解】[1]若顺时针旋转旋钮时灯泡发光变亮，说明顺时针旋转旋钮时电位器阻值减小，由此说明电位器使用右半部分，故需将b和c接线柱接入电路；
[2]长度、横截面积、温度等条件相同的前提下，铜丝比镍铬合金丝的阻值小，因此电位器上电阻丝的材料应该选用镍铬合金丝。
14．（5分）指纹识别解锁是目前较为流行的手机解锁方式。
(1)如图甲所示，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则感应区相当于手机电路中的 ；
(2)如图乙所示的手机充电线的三个插头可用于为三部不同类型的手机充电，如果3部手机同时充电，那么这三部手机的连接方式是 ，给手机充电过程中，手机电池相当于 （选填“电”或“用电器”）；
(3)“充电五分钟，通话两小时！”这是OPPO手机的闪充功能。它的闪充充电器的充电电压为，充电电流为，其手机的电池容量是，手机电池标有“电压”的字样。最多可以充入电能 ；如果要进一步提升充电速度，可以考虑提升充电器的充电电压或充电电流。若在不改变充电电流的情况下，要在内充满该手机电池，至少需要 的充电电压。
【答案】(1)开关(2) 并联 用电器(3) 6000J 5.7V
【详解】（1）根据题目描述，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，可以看出感应区起到了控制作用，相当于开关。
（2）[1]充电线的三个插头能同时给多台设备充电，互不影响，是并联的关系。
[2]给电池充电时，电池消耗电能，属于用电器。
（3）[1]充电时电池作为用电器，接收到的电能
[2]在30min内充6EE1，电池需要的电能
充电电压至少是
15．（3分）如图甲所示的电路，电源电压为9V，小灯泡L的额定电压为4V，图乙是小灯泡L的电流I随其电压U的变化的图像。当S闭合，将滑片P移到滑动变阻器R的中点时，小灯泡L恰好正常发光，则此时灯泡的电阻是 Ω，通过滑动变阻器R的电流是 A，滑动变阻器R的最大阻值为 Ω。
【答案】 8 0.5 20
【详解】[1][2]由图知道，R和L串联，电流表测电路中的电流，电压表测L两端的电压；将滑片P移动到中点时，灯泡L正常发光，已知灯泡的额定电压为UL =4V，由图乙知道，此时灯泡正常发光的电流为
IL =0.5A
即电路中的电流为
灯泡的电阻
[3]由串联电路的电压特点知道，此时滑动变阻器两端的电压为
由知道，此时滑动变阻器接入电路的阻值为
则滑动变阻器的最大阻值为
16．（3分）如图甲所示电路，电源电压恒定不变，闭合开关，电压表指针大幅度偏转，则电路的故障可能是滑动变阻器处 。排除故障后，把滑动变阻器的滑片从a端移动到b端的过程中，两电表的示数变化如图乙所示，综合以上信息可知此电路电源的电压为 V；若该电路以最大电功率工作10s，将消耗电能 J。
【答案】 断路 6 36
【详解】[1]由图甲可知，定值电阻R0和滑动变阻器串联，电流表测量电路中的电流；闭合开关，电流表指针几乎不偏转，则电路中可能出现断路，电压表指针大幅度偏转，则电压表与电源连接部分是通路，所以发生断路的位置在电压表的两接线柱之间，故电路的故障可能是滑动变阻器处断路。
[2]当滑动变阻器的滑片在a端时，滑动变阻器接入电路中的阻值为0，根据欧姆定律可知，电路中的电流最大，由图乙可知，此时电路中的电流
I1=0.6A
电源电压
U=I1R0=0.6A×R0①
当滑动变阻器的滑片在b端时，滑动变阻器接入电路中的阻值最大，根据欧姆定律可知电路中的电流最小，由图乙可知，此时电路中的电流
I2=0.2A
滑动变阻器两端的电压
UP=4V
根据串联电路的电压特点和欧姆定律可知，电源电压
U=UP+I2R0=4V+0.2A×R0②
联立①②两式解得电源电压
U=6V
[3]电源电压不变，当电路中的电流最大时，该电路以最大电功率工作10s，将消耗的电能
W=UI1t=6V×0.6A×10s=36J
17．（2分）在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求电键S闭合后；（a）电流方向如图所示；（b）移动滑动变阻器R的滑片P，灯变暗，电压表的示数变大。
【答案】
【详解】根据电流的流向可确定电池的正负极，根据电流表要与变阻器串联可确定电流表的位置；向右移动滑动变阻器的滑片P时，小灯变暗，电压表的示数变大，说明电压表并联在滑动变阻器的两端。故左端为电流表，中间为电压表，右侧为电源。如答案所示。
三、实验与探究题（共4小题，计24分）
18．（7分）实验小组探究“电流与电压的关系”的实验
(1)闭合开关前，应将滑动变阻器的滑片移到 端（选填“A”或“B”）；
(2)检查图乙，发现有一根导线接错，请在这根导线上打“×”，并画出正确接法，且导线不交叉；
(3)正确连接电路后，闭合开关，移动滑片，记录数据。其中第3次实验时电压表的示数如图丙所示，读数为 V；
(4)分析实验数据可得结论：当导体的电阻一定时，通过导体的电流与导体两端的电压成 ；
(5)接着实验小组继续“探究电流与电阻的关系”的实验，如下图所示，部分器材选用如下：电压为3V的电源，阻值为0～50Ω的滑动变阻器，10Ω、20Ω、30Ω、50Ω的定值电阻各一个，其他器材。
实验时，先将10Ω定值电阻接入电路，在移动滑动变阻器滑片的过程中，眼睛应注意观察 （选填“电流表”“电压表”或“滑动变阻器”）的示数；
(6)接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻接入电路，闭合开关，应向 （选填“A”或“B”）端移动滑片，直至电压表示数为 V时，读出电流表的示数。
【答案】(1)A(2)(3)2.4(4)正比(5)电压表(6) B 2
【详解】（1）为了保护电路，滑动变阻器在闭合开关前，应将滑片移到最大阻值处，即A端。
（2）图乙中电压表串联在电路中，电流表与电阻并联是错误的，改正后如答案所示。
（3）丙图中电压表所选量程的分度值为0.1V，读数为2.4V。
（4）根据实验可得结论为：当电阻一定时，电流与电压成正比。
（5）“探究电流与电阻的关系”的实验，需要保持定值电阻两端电压不变，因此先将10Ω定值电阻接入电路，在移动滑动变阻器滑片的过程中，眼睛应注意观察电压表的示数。
（6）[1][2]由图可知，定值电阻为10Ω时，电路中的电流为0.2A，则定值电阻两端电压为
因此取下10Ω的定值电阻，换成20Ω的定值电阻接入电路时，根据串联分压原理可知，定值电阻两端电压会变大，则滑动变阻器两端电压变大，滑动变阻器的阻值变大，滑片向B端移动，直至电压表的示数仍为2V。
19．（6分）做“测量小灯泡额定功率”的实验（灯泡的额定电压U额=2.5V，灯丝电阻阻值不变）。
(1)连接电路后，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V时为止，此时电流表的示数如图乙，则小灯泡的额定电功率为 W。
(2)同组的小月同学设计了一个电路，如图丙，定值电阻的阻值为25Ω，也测出了该小灯泡正常发光时的功率，正确操作步骤如下：
①闭合开关S和 ，调节滑动变阻器滑片使电流表示数为I1= A；
②闭合开关S和 ，断开开关 ，保持滑动变阻器滑片位置不劫，读出电流表示数为I2；
③小灯泡的额定电功率表达式为P额= （用物理量符号表示）。
【答案】(1)0.75(2) S2 0.1 S1 S2 U额（I2﹣I1）
【详解】(1)闭合开关，直到电压表示数为2.5V时为止，电流表选用小量程，其示数为0.3A，故额定功率
(2)[1][2]只闭合开关S和S2，调节滑动变阻器的滑片，使电流表示数为I1=0.1A。
[3][4]闭合开关S和S1，断开开关S2，保持滑动变阻器滑片位置不动，读出电流表示数为I2。
[5]在步骤①中，电流表测定值电阻的电流，定值电阻的电压为
U=I1R=0.1A×25Ω=2.5V
根据并联电路电压的规律，灯的电压为额定电压；在步骤②中，电流表测R与灯并联的总电流，各电阻的电压和电阻大小不变，由并联电路电流的规律，小灯泡额定功率表达式为
P额=U额IL=U额（I2﹣I1）
20．（5分）物理兴趣小组在做“测量小灯泡的电阻”实验时，准备了以下器材。小灯泡（额定电压为2.5V）、电流表（0~0.6A，0~3A）、电压表（0~3V， 0~15V）、开关、两节干电池、滑动变阻器、导线若干，如图甲为该小组连接的实物图；
(1)请指出实物图连接中，连接错误的两个电路元件的名称；
① ，② ；
(2)正确连接电路后，闭合开关，当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图乙、丙所示，电流表示数为 A，则小灯泡电阻为 Ω（结果保留一位小数）；
(3)改变滑动变阻器滑片的位置，记录下不同时刻的电压值和电流值，并计算出小灯泡在不同电压下的电阻值，该小组同学对数据进行了如下处理，其中处理不恰当的一处是 。
【答案】(1) 电流表 滑动变阻器
(2) 0.24 9.6(3)计算小灯泡的平均电阻
【详解】（1）[1] 由图1可知，电流从电流表的负接线柱流入，从正接线柱流出，故错误是：电流表的正负接线柱接反了；
[2] 滑动变阻器的两个接线柱同时接在金属杆上，没有按“一上一下”的方式串联在电路中，故错误是：滑动变阻器同时接了上面两个接线柱。
（2）[1][2]由图2可知，电流表选择的量程为0~0.6A，分度值为0.02A，电流表示数为0.24A；电压表选用的是小量程，分度值为0.1V，示数为2.3V；小灯泡电阻为
（3）由表格数据可知，小灯泡在不同电压下的电功率不同，亮度不同，温度不同，灯泡的电阻值也不同，求平均电阻没有意义，故不恰当之处是：计算小灯泡电阻的平均值；原因是：小灯泡的电阻受温度的影响，且随温度的升高而增大，不能求电阻的平均值。
21．（6分）雨天乘车时，小华发现自家汽车前挡风玻璃上的雨刮器随着雨水大小的变化，刮动的速度也相应地发生变化。小华查阅相关资料后，发现它的工作电路中安装有“雨水检测金属网”装置。小华想知道该装置是怎样控制雨刮器自动工作的。于是，他自制了如图甲所示的雨水检测金属网（以下简称检测器），并设计了如图乙所示的模拟电路进行探究。
(1)小华按照设计的电路图连接电路并将检测器放入容器中。实验时，当容器中未加入雨水时，电路处于 （选填“通路”“断路”或“短路”）状态。若容器中加入适量的雨水（如图丙），电动机转动，表明雨水是 （选填“导体”或“绝缘体”）。加入雨水的质量变化时会引起检测器连入电路的 发生变化，从而引起电路中的电流发生变化，使电动机的转速改变，从而使雨刮器刮水的速度发生变化；
(2)分析数据可知，检测器浸入雨水中的深度越深，电流表的示数越大，这说明a、b间接入电路的电阻在 （选填“变大”或“变小”）。观察检测器的结构图，根据影响导体电阻大小的因素可知：a、b间接入电路的电阻变化是由导体的 变化引起的；
(3)小华设计的电路在无雨水时，电动机不能转动，就无法实现无雨时的车窗清洗，若要解决此问题，可在图乙电路中加装一个开关，此开关应与检测网 （选填“串联”或“并联”）。
【答案】(1) 断路 导体 电阻(2) 变小 横截面积(3)并联
【详解】（1）[1]当容器中未加入雨水时，金属网上导体之间相互都没有接触，没有形成闭合回路，所以电路处于断路状态。
[2]容器中加入适量的雨水，电动机转动，说明此时电路为通路，表明雨水可以导电，故雨水属于导体。
[3]加入雨水的质量变化时，金属网在水下的横截面积会发生变化，从而引起检测器连入电路的电阻发生变化，继而导致电流发生变化。
（2）[1]检测器浸入雨水中的深度越深，电流表的示数越大，由可知， a、b间接入电路的电阻在变小。
[2]由检测器的结构图可知，雨水质量不同，金属网在水下的横截面积不同，电阻大小不同，所以可得：影响导体电阻大小的因素是金属网的横截面积。
（3）开关应和检测网并联，当没有雨时，闭合开关，电动机所在电路处于通路状态，电动机开始工作；当下雨时，金属网所在支路为通路，电动机所在电路处于通路状态，电动机开始工作。若开关与检测网串联，则即使闭合开关，因检测网处于断路状态，在没有雨时，电动机仍不能工作。
四、综合题（共2小题，计16分）
22．（7分）如图所示，电源两端电压不变，电阻R1=30Ω，R2=60Ω。当只闭合开关S1、S3时，电流表 A1的示数为0.4A。当只闭合开关S1时，电流表A的示数为I1。当只闭合开关S2、S3时，电流表A的示数为I2，已知I1∶I2=1∶2，各电路元件均正常工作。求：
(1)电源电压；
(2)R0的电阻值；
(3)该电路的最大电流与最小电流之比。
【答案】(1)12V(2)90Ω(3)15∶2
【详解】（1）当只闭合开关S1、S3时，R0短路，电路为R1的简单电路，故电路电压为
（2）当只闭合开关S2、S3时，R0短路，电路为R2的简单电路，电路中电流为
由I1∶I2=1∶2，可知，I1=0.1A。当只闭合开关S1时，R1与R0串联，此时电路中总电阻为
R0的电阻值为
（3）根据欧姆定律可知，当R0与R2串联时电阻最大，最小电流为
当R1与R2并联时电阻最小，最大电流为
该电路的最大电流与最小电流之比为
23．（9分）某电器厂设计了一种具有高、中、低温三挡的家用电火锅，该火锅产品铭牌和电路图如图表所示：（其中R1＝R2）
(1)当电火锅使用中温挡正常工作时，电路中电流是多大？接入电路的电热丝的阻值是多少？
(2)用电火锅高温挡在额定电压下烧水7min，电流做了多少功？若电热丝产生热量的85%被水吸收，在1个标准大气压下，能使1kg初温为30℃的水温升高多少？
(3)在物理综合实践活动中，小芳和小丽利用所学的物理知识，合作测量电火锅高温挡的实际功率。电表上标着“1200r/kW·h”。他们把家中的其他用电器都与电源断开，仅让电火锅接入电路中烧水。2.5min电能表的转盘转了40r，求电火锅的实际功率？
【答案】(1)2A，110Ω(2)，70℃(3)800W
【详解】（1）根据串并联电路的电阻特点可知，当S1断开，S2接a时，两电热丝串联，此时电路的总电阻最大，根据可知，电功率最小，电火锅处于低温挡；当S1断开，S2接b时，电路为R2的简单电路，根据可知，电功率较大，电火锅处于中温挡；挡S1闭合，S2接b时，两电热丝并联，此时电路总电阻最小，根据可知，电功率最大，电火锅处于高温挡。电火锅使用中温挡正常工作时，根据P=UI可得，电路中电流是
接入电路的电热丝的阻值是
（2）用电火锅高温挡在额定电压下烧水7min，电流做的功为
水吸收的热量为
根据可得，可使1kg初温为30℃的水的温度升高
因为
且因为在1个标准大气压下，水的沸点是100℃，且水的初温为30℃，所以只能使水升高
（3）转盘转动40转消耗电能为
根据可得，电火锅的实际功率为
