北师大版数学九年级上册 第五章　投影与视图习题课件

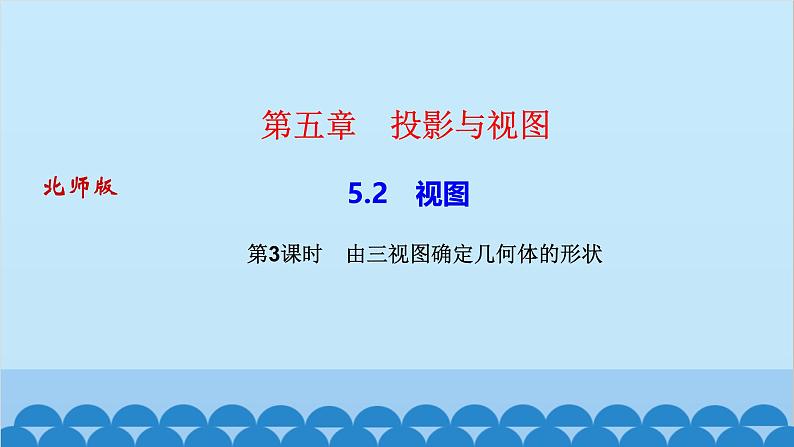

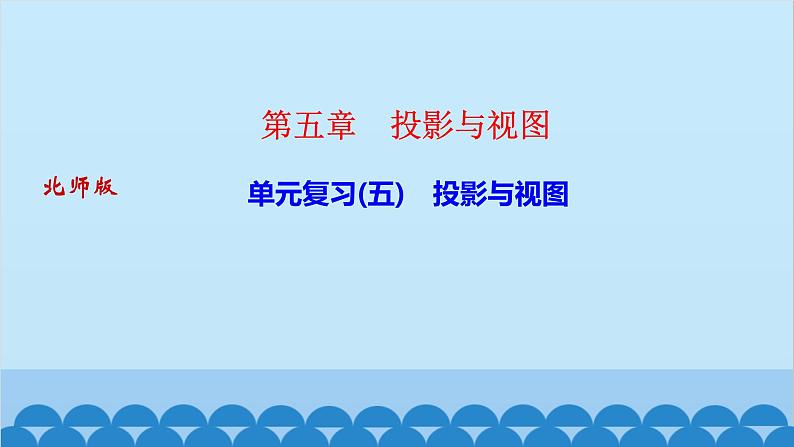

这是一份北师大版数学九年级上册 第五章　投影与视图习题课件，文件包含单元复习五投影与视图ppt、52第１课时简单几何体的三视图ppt、52第３课时由三视图确定几何体的形状ppt、52第２课时直棱柱的三视图ppt、51第１课时投影中心投影ppt、51第２课时平行投影ppt、易错课堂五投影与视图ppt等7份课件配套教学资源，其中PPT共97页， 欢迎下载使用。

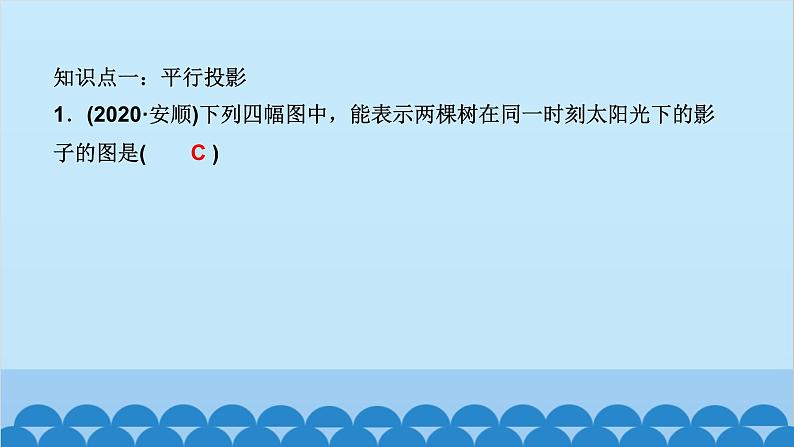

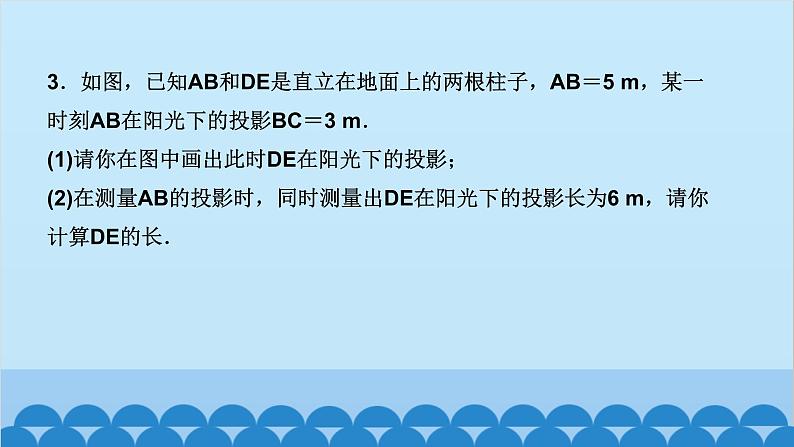

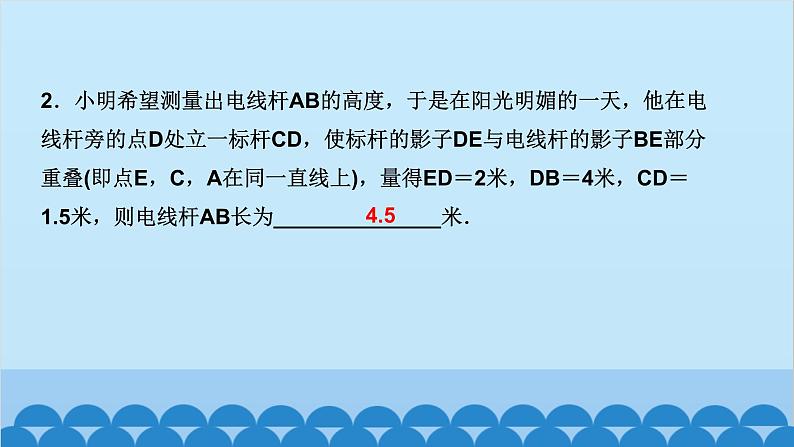

北师版5.1　投影第五章　投影与视图第2课时　平行投影知识点一：平行投影1．(2020·安顺)下列四幅图中，能表示两棵树在同一时刻太阳光下的影子的图是( )C2．小明希望测量出电线杆AB的高度，于是在阳光明媚的一天，他在电线杆旁的点D处立一标杆CD，使标杆的影子DE与电线杆的影子BE部分重叠(即点E，C，A在同一直线上)，量得ED＝2米，DB＝4米，CD＝1.5米，则电线杆AB长为______________米．4.53．如图，已知AB和DE是直立在地面上的两根柱子，AB＝5 m，某一时刻AB在阳光下的投影BC＝3 m．(1)请你在图中画出此时DE在阳光下的投影；(2)在测量AB的投影时，同时测量出DE在阳光下的投影长为6 m，请你计算DE的长．知识点二：正投影4．(绥化中考)正方形的正投影不可能是( )A.线段 B．矩形C.正方形 D．梯形5．把一正六棱柱如图所示摆放，光线由上向下照射此正六棱柱时的正投影是( )DA6．(百色中考)如图，长方体的一个底面ABCD在投影面P上，M，N分别是侧棱BF，CG的中点，矩形EFGH与矩形EMNH的投影都是矩形ABCD，设它们的面积分别是S1，S2，S，则S1，S2，S的关系是________________________．(用“＝”“＞”或“＜”连接起来)S1＝S＜S27．如图，阳光通过窗口照到教室内，竖直窗框在地面上留下2.1 m长的影子如图所示，已知窗框的影子DE到窗下墙脚的距离CE＝3.9 m，窗口底边离地面的距离BC＝1.2 m，试求窗口的高度．(即AB的值)8．为了测得如图(a)和(b)中树的高度，在同一时刻小华和小明分别做了如图的操作：图(a)：测得竹竿CD长0.8米，其影长CE为1米，以及图(a)中树影AE长2.4米．图(b)：测得落在地面上的影长为2.8米，落在墙上的影子的高为1.2米．请问图(a)和图(b)中的树高分别为多少米？
