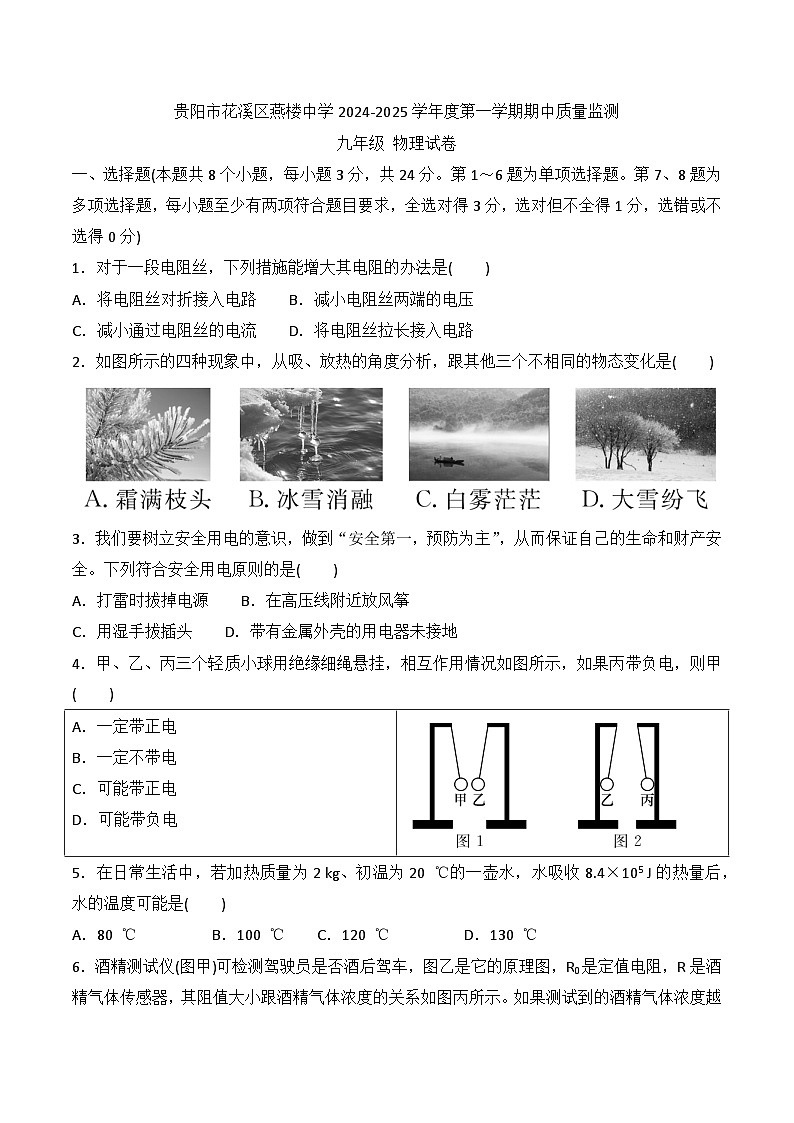

贵州省贵阳市花溪区燕楼中学2024-2025学年九年级上学期11月期中物理试题

这是一份贵州省贵阳市花溪区燕楼中学2024-2025学年九年级上学期11月期中物理试题，文件包含贵州省贵阳市花溪区燕楼中学2024-2025学年度九年级上学期期中质量监测物理试卷docx、答案docx等2份试卷配套教学资源，其中试卷共12页， 欢迎下载使用。

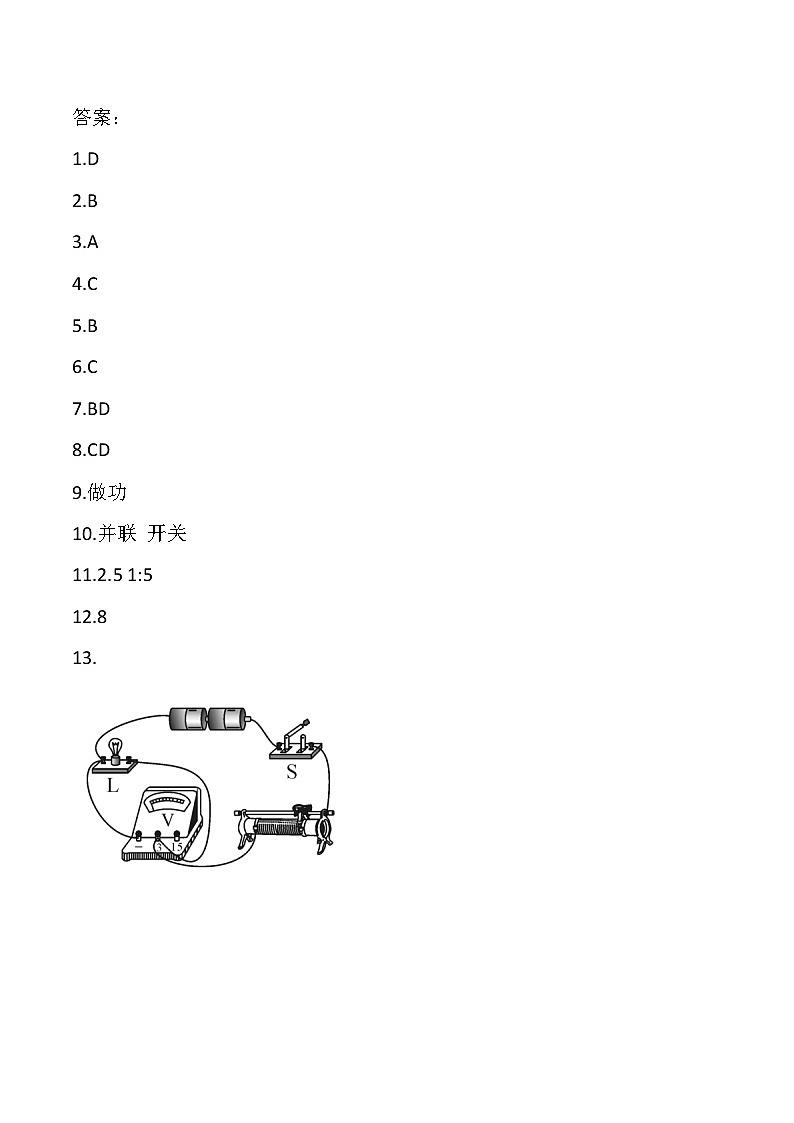

2.B
3.A
4.C
5.B
6.C

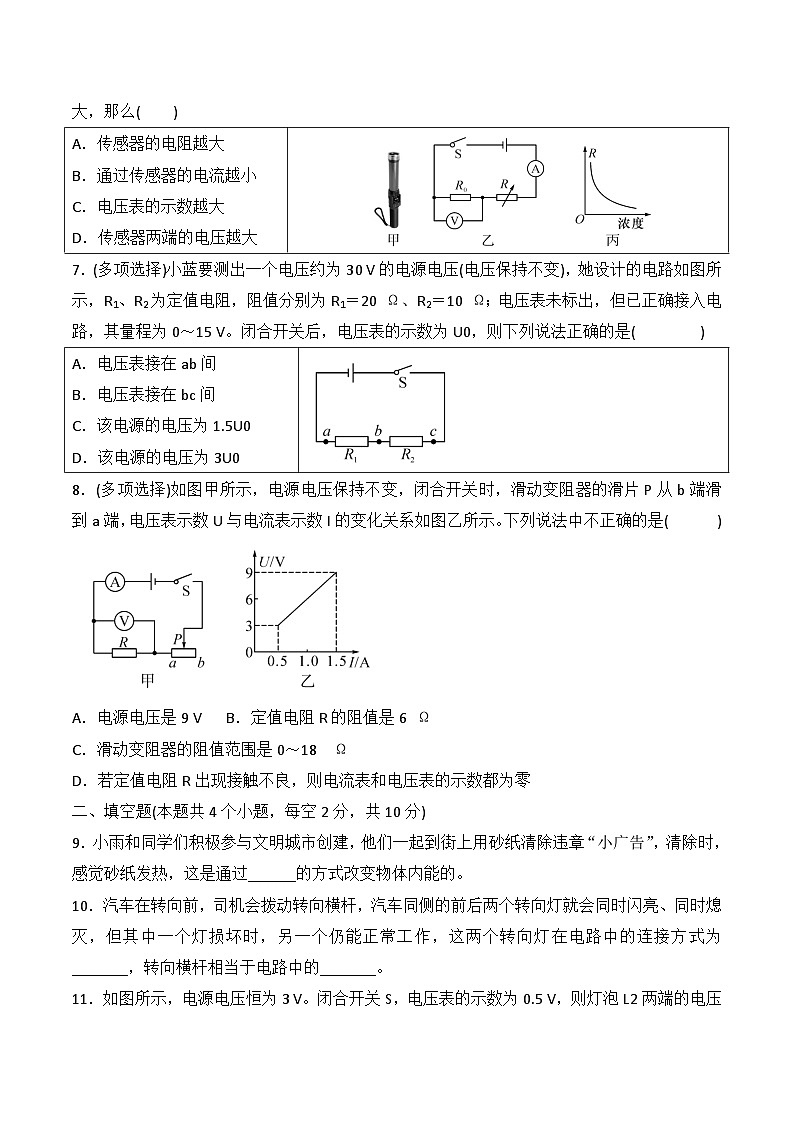

7.BD
8.CD
9.做功
10.并联 开关

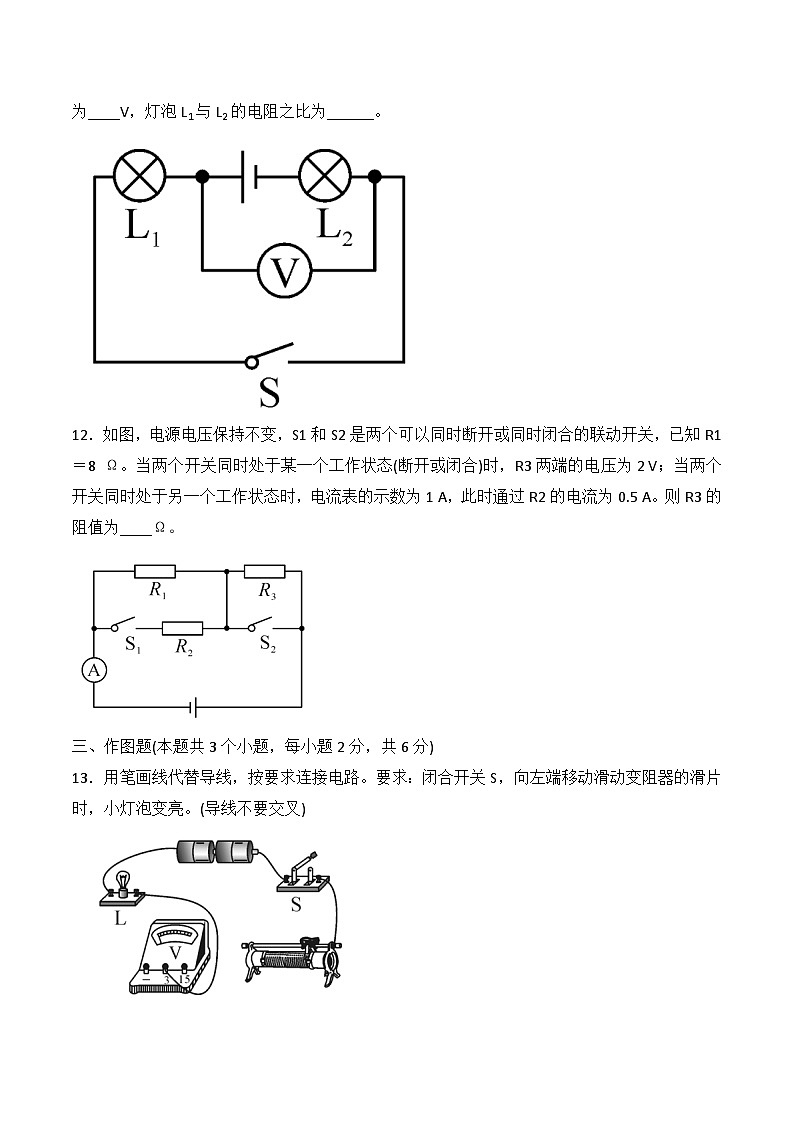

11.2.5 1:5
12.8
13.

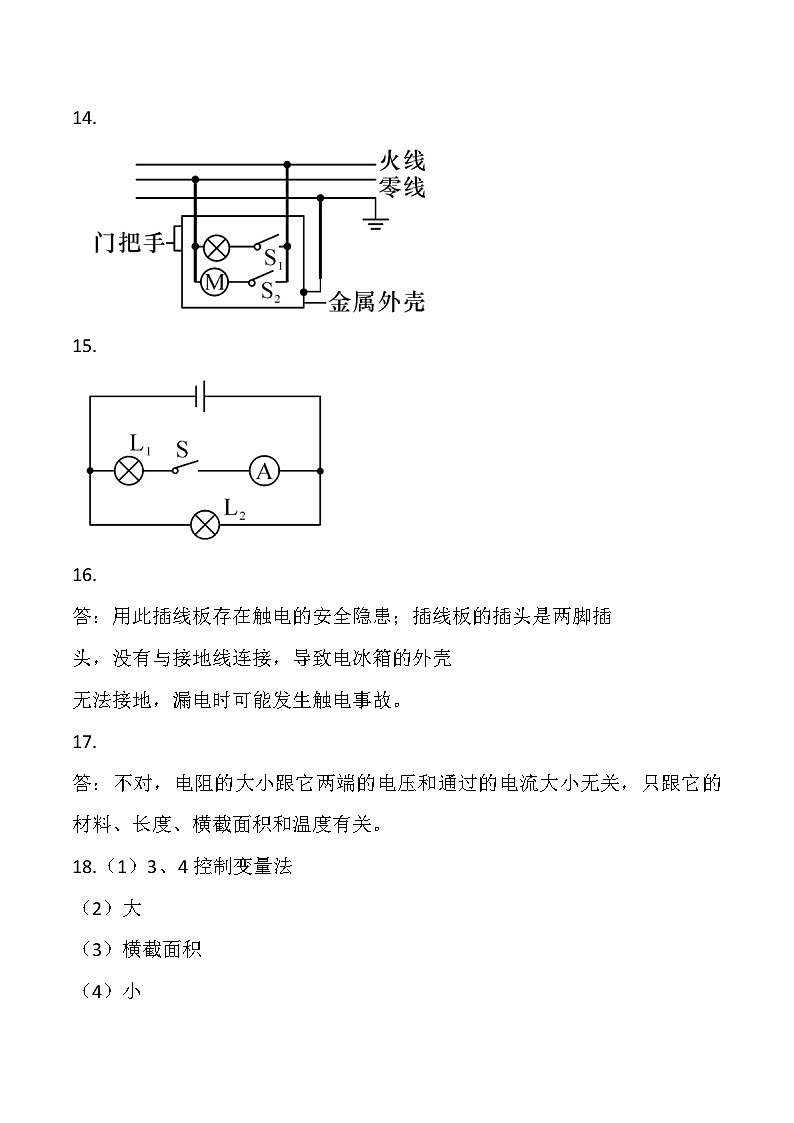

14.
15.
16.
答：用此插线板存在触电的安全隐患；插线板的插头是两脚插
头，没有与接地线连接，导致电冰箱的外壳
无法接地，漏电时可能发生触电事故。
17.
答：不对，电阻的大小跟它两端的电压和通过的电流大小无关，只跟它的材料、长度、横截面积和温度有关。
18.（1）3、4控制变量法
（2）大
（3）横截面积
（4）小
19.（1）
（2）
连接电路时开关没有断开
（3）① 0.5
（4）当电阻一定时，通过电阻的电流跟电阻两端的电压成正比
20（1）
（2）B
（3）自来水的阻值太大
（4）2.4
21.
解：(1)当S1、S2都断开时，R2、R3串联，电流表的示数I＝ eq \f(U,R2＋R3)＝ eq \f(12 V,6 Ω＋4 Ω)＝1.2 A，电压表测R3两端的电压，由I＝ eq \f(U,R)得，电压表的示数U3＝IR3＝1.2 A×4 Ω＝4.8 V。
(2)当S1、S2都闭合时，R1、R2并联，电压表和R3被短路，所以电压表示数为零，由I＝ eq \f(U,R)得，通过R1的电流I1＝ eq \f(U,R1)＝ eq \f(12 V,4 Ω)＝3 A，通过R2的电流I2＝ eq \f(U,R2)＝ eq \f(12 V,6 Ω)＝2 A，则电流表的示数I′＝I1＋I2＝3 A＋2 A＝5 A。
22.（1）增大
解：(2)由图甲可知，R、R0串联，电压表测R0两端的电压。
由图乙可知，当检测板不受压力时，R的阻值R＝80 Ω，
根据串联电路的电阻特点可知，电路中的总电阻R总＝R＋R0＝80 Ω＋20 Ω＝100 Ω，此时电路中的电流I＝ eq \f(U,R总)＝ eq \f(6 V,100 Ω)＝0.06 A，
由I＝ eq \f(U,R)可知，R0两端的电压U0＝IR0＝0.06 A×20 Ω＝1.2 V。
(3)根据电压表量程可知，R0两端的最大电压U0大＝3 V，
电路中的最大电流I大＝ eq \f(U0大,R0)＝ eq \f(3 V,20 Ω)＝0.15 A，
由I＝ eq \f(U,R)可知，电路中的最小总电阻R总小＝ eq \f(U,I大)＝ eq \f(6 V,0.15 A)＝40 Ω，
R的最小阻值R小＝R总小－R0＝40 Ω－20 Ω＝20 Ω，
由图乙可知，当R小＝20 Ω时，该装置所能测量的最大压力为600 N。
(4)压力越大，R的阻值越小，由于R0两端的最大电压一定，电源电压不变时，R两端的最小电压也不变，由串联电路的分压规律可知，要提高该装置所能测量的最大压力值的改进方法为减小R0的阻值。
