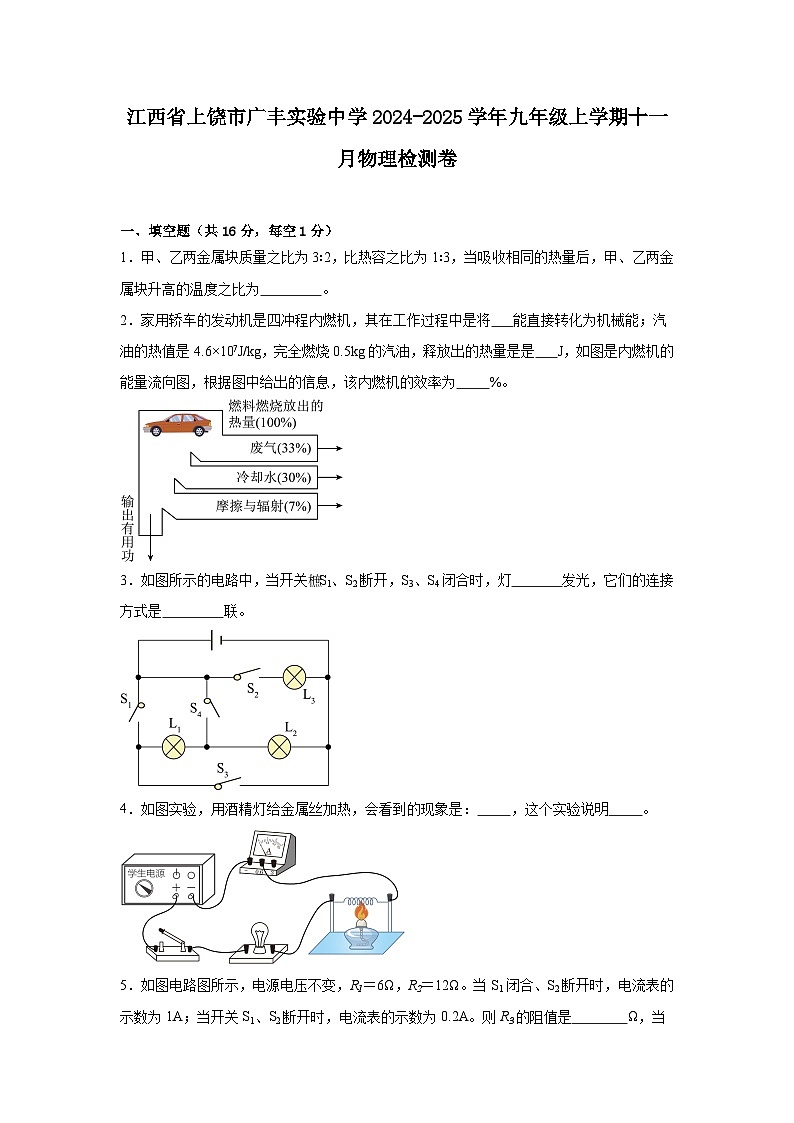

江西省上饶市广丰实验中学2024-2025学年九年级上学期十一月物理检测卷

这是一份江西省上饶市广丰实验中学2024-2025学年九年级上学期十一月物理检测卷，共15页。试卷主要包含了填空题，选择题，简答与计算题，实验探究题等内容，欢迎下载使用。
一、填空题（共16分，每空1分）
1．甲、乙两金属块质量之比为3∶2，比热容之比为1∶3，当吸收相同的热量后，甲、乙两金属块升高的温度之比为 。
2．家用轿车的发动机是四冲程内燃机，其在工作过程中是将 能直接转化为机械能；汽油的热值是4.6×107J/kg，完全燃烧0.5kg的汽油，释放出的热量是是 J，如图是内燃机的能量流向图，根据图中给出的信息，该内燃机的效率为 %。
3．如图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯 发光，它们的连接方式是 联。
4．如图实验，用酒精灯给金属丝加热，会看到的现象是： ，这个实验说明 。

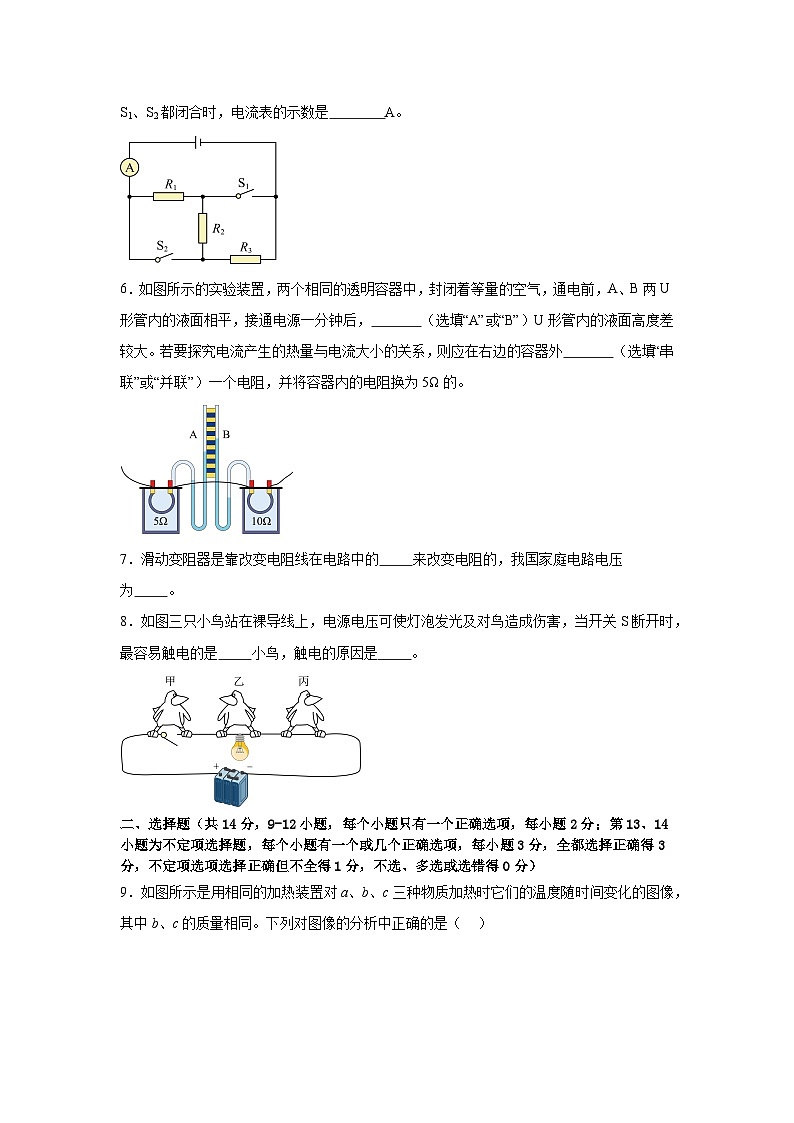

5．如图电路图所示，电源电压不变，R1＝6Ω，R2＝12Ω。当S1闭合、S2断开时，电流表的示数为1A；当开关S1、S2断开时，电流表的示数为0.2A。则R3的阻值是 Ω，当S1、S2都闭合时，电流表的示数是 A。
6．如图所示的实验装置，两个相同的透明容器中，封闭着等量的空气，通电前，A、B两U形管内的液面相平，接通电源一分钟后， （选填“A”或“B”）U形管内的液面高度差较大。若要探究电流产生的热量与电流大小的关系，则应在右边的容器外 （选填“串联”或“并联”）一个电阻，并将容器内的电阻换为5Ω的。
7．滑动变阻器是靠改变电阻线在电路中的 来改变电阻的，我国家庭电路电压为 。
8．如图三只小鸟站在裸导线上，电源电压可使灯泡发光及对鸟造成伤害，当开关S断开时，最容易触电的是 小鸟，触电的原因是 。
二、选择题（共14分，9-12小题，每个小题只有一个正确选项，每小题2分；第13、14小题为不定项选择题，每个小题有一个或几个正确选项，每小题3分，全都选择正确得3分，不定项选项选择正确但不全得1分，不选、多选或选错得0分）

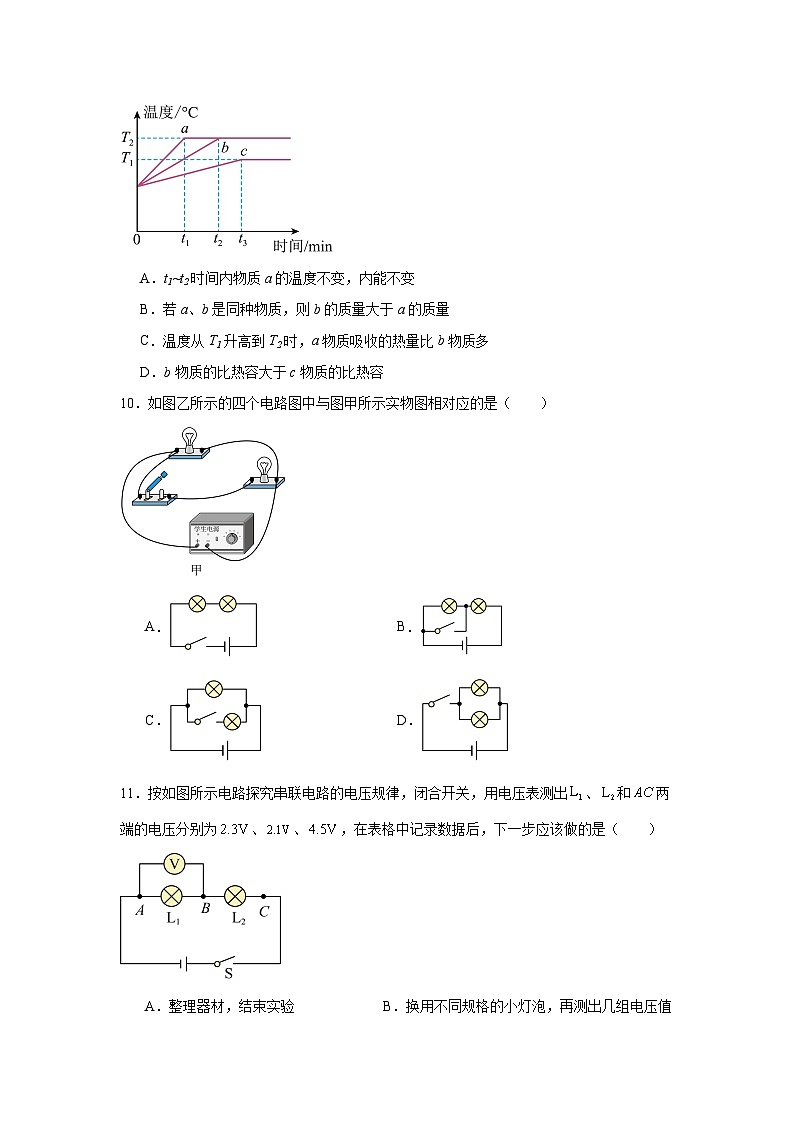

9．如图所示是用相同的加热装置对a、b、c三种物质加热时它们的温度随时间变化的图像，其中b、c的质量相同。下列对图像的分析中正确的是（ ）
A．t1~t2时间内物质a的温度不变，内能不变
B．若a、b是同种物质，则b的质量大于a的质量
C．温度从T1升高到T2时，a物质吸收的热量比b物质多
D．b物质的比热容大于c物质的比热容
10．如图乙所示的四个电路图中与图甲所示实物图相对应的是（ ）
A．B．
C．D．
11．按如图所示电路探究串联电路的电压规律，闭合开关，用电压表测出、和两端的电压分别为、、，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电压值
C．分析数据，得出结论D．换用电压表的另一量程，再测出一组电压值
12．如图所示是伏安法测电阻的实验电路图，实验中所用电源电压为3V，某次实验时电压表示数为2V，电流表示数为0.3A，下列说法正确的是（ ）
A．电阻R3的阻值为10Ω
B．被测电阻的额定功率为0.6W
C．滑动变阻器滑片向右移动时接入电路的阻值变大
D．用这个电路探究电流与电压的关系时应控制电阻不变
13．如图，对于图中所述的物理过程，下列分析正确的是（ ）
A．图甲，瓶子内的空气推动塞子跳起时，瓶内空气的内能减小
B．图乙，试管内的水蒸气推动塞子冲出时，水蒸气的温度升高
C．图丙，汽缸内的气体推动活塞向下运动时，气体的内能增大
D．图丁，用力将活塞迅速下压，这一过程与汽油机的压缩冲程相同
14．以下是对欧姆定律表达式的几种理解，其中正确的是（ ）
A．由得表示通过导体的电流一定时，导体电阻跟导体两端电压成正比
B．由得表示导体的电阻在数值上等于导体两端电压与通过导体电流的比值
C．表示导体电阻一定时，通过导体的电流跟导体两端电压成正比
D．表示导体两端的电压一定时，通过导体的电流跟导体电阻成反比
三、简答与计算题（共22分，15小题6分，16小题8分，17小题8分）
15．如图所示，三脚插头的E脚比其他两脚长，请从物理角度分析这样设计的目的。
16．在一个标准大气压下，一质量为2kg的金属块，被加热到500℃后，立即投入质量为1kg，温度为20℃的冷水中，不计热量损失，最终水的温度升高了。，求：
(1)水吸收的热量；
(2)金属块的比热容。
17．如图甲所示的电路中，电源电压不变。当开关S1、S2均闭合时，电压表的示数如图乙所示；当开关S1闭合，S2断开时，电压表的示数为3V。求解下列问题：
(1)当开关S1、S2均闭合时，灯L2两端的电压为多少？
(2)电源电压为多少？
(3)当开关S1闭合，S2断开时，灯L2两端的电压为多少？
四、实验探究题（共28分，每小题7分）
18．小华利用三套完全相同的装置完成热学实验，如图1所示，液体1和2的质量相同。
(1)图1丙装置在安装时的一处错误是 ，重新安装后，小华所测液体的初温均如图2所示，示数为 ℃；
(2)为了比较不同物质的吸热能力：
①应选择图1甲图和 图两个装置进行实验；实验中是通过 来反映不同物质吸热的多少；
②两种液体吸收热量后温度随时间变化的图像如图3所示，若液体1的温度曲线和液体2的温度曲线如图所示，且液体2的比热容是4.2×103J/（kg•℃），则液体1的比热容是 J/（kg•℃）；可以看出，液体 适合做冷却剂（选填“1”或“2”）；
(3)为了比较不同燃料的放热能力：
①应选择图1中 两个装置进行实验，实验过程中应待两种燃料完全燃尽后，再通过 来比较燃料放出热量的多少；
②若已知液体的比热容和质量，根据公式计算出液体吸收的热量，然后利用这个热量计算出燃料的热值 （选填“偏大”或“偏小”），分析原因可能是 。（写出一条即可）
19．为了“探究并联电路的电流特点”，小薇和小海按照如图甲所示的电路图进行实验。
(1)小海同学先探究并联电路中的电流规律，拿起电流表发现其指针在0刻度线的左侧，接下来的操作是 ，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时， ；
(2)小明将电流表分别接入甲电路图中A、B、C三点处，闭合开关，将测出的数据填在了表格中：
根据数据，小明得出结论：并联电路中干路电流和各支路电流的关系是：I＝I1+I2，对此有同学认为不合理，原因是 ；
(3)小明连接了如图乙的电路图进行实验，此时电流表测量的是 （选填“A”、“B”或“C”）的电流，要测量L2的电流，只需要将图乙中的导线 （选填“a”或“b”）的一端移动到某一位置上即可；重新连接好电路后，闭合开关，电流表的示数如图丙，则电流表的示数为 A；
(4)小明又设计了一个电路，利用这个电路，在其它器材不变的情况下，只需使用一个电流表和两个开关，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请画出电路图。
20．某同学测量额定电压为的小灯泡在不同电压下的电阻。
(1)他连接了如图所示的实验电路，其中有一个元件与导线连接有误，这个元件是： ；
(2)改正（1）中的错误后，闭合开关，调节滑动变阻器，进行多次测量，数据如下表所示。
请回答下面问题：
①小灯泡两端电压为时灯的电阻 ；（结果保留一位小数）
②他分析表格中的数据时发现，小灯泡在不同电压下的电阻不同，这是由于 ；
③若将与上述小灯泡规格完全相同的两个小灯泡串联接入电路，如图所示。闭合开关，调节滑动变阻器，使电压表的示数为，此时电流表的示数应为 。
21．小虹小组利用“3.8V 0.3A”的灯和“2.5V 0.3A”的灯探究“电功率与电压关系”的实验，设计电路如图甲所示。
(1)请你帮助小虹将电路连接完整，闭合开关后可以直接进行实验。
(2)闭合开关后小虹小组得到了部分实验数据如图乙，当电流表示数为0.24A时，电压表的示数如图丙所示，则灯两端电压为 。
(3)实验中，将与串联的目的是 。
(4)老师认真观察了小虹小组的实验数据，认为第一组数据无意义，老师这样认为的理由是 。
(5)通过分析表格中的数据，能够得出的结论是 。
A点电流IA/A
B点电流IB/A
C点电流IC/A
0.3
0.5
0.8
电压
0.9
1.3
1.7
2.1
2.5
电流
0.18
0.22
0.24
0.26
0.28
实验次数
电流表示数I/A
电压表示数
电压表示数
灯亮度
灯亮度
1
0.04
0.2
0.1
不发光
不发光
2
0.24
1.8
亮
暗
3
0.30
3.8
2.5
非常亮
亮
九年级物理参考答案
1．2∶1
【详解】由题意知：m甲∶m乙=3∶2，c甲∶c乙=1∶3，Q甲∶Q乙=1∶1，根据可知，所以甲、乙两金属块升高的温度之比为
2． 内 2.3×107 30
【详解】[1]在四冲程内燃机工作的四个冲程中，其在工作过程中的做功冲程将内能转化为机械能。
[2]完全燃烧0.5 kg的汽油放出的热量
[3]根据图中给出的信息，该内燃机的效率为
3． L1和L2 并
【详解】[1][2]灯泡串联时灯泡之间相互影响，而并联时灯泡之间互不影响。当开关S1、S2断开，S3、S4闭合时，L1、L2并联连接，因此灯泡L1、L2发光。
4． 灯泡的亮度变暗或电流表的示数变小 导体的电阻与温度有关
【详解】[1][2]金属丝电阻受温度的影响会变大，因此看到的现象是灯泡的亮度变暗或电流表的示数变小。该现象说明导体的电阻与温度有关。
5． 12 2
【详解】[1]由图可知，当S1闭合、S2断开时，电路为R1的简单电路，电流表电路中电流，由欧姆定律可得电源电压
由图可知，当开关S1、S2断开时，三个电阻串联，由欧姆定律可得电路的总电阻
由串联电路的电阻特点可得R3的阻值
[2]由图可知，当S1、S2都闭合时，三个电阻并联，由并联电路特点和欧姆定律可得电流表示数
6． B 并联
【详解】[1]电流产生的电热与电流、电阻和通电时间有关系，图中左右两密闭容器中电阻丝串联在同一电路中，电流和通电时间相同，电阻不同，且电阻越大，产生的电热越多，因此B中U形管内的液面高度差较大。
[2]若要探究电流产生的热量与电流大小的关系，应控制电阻大小相同，电流不同，则应改变左右密闭容器内其中一个电阻丝的电流，因此应在右边的容器外并联一个电阻，并将容器内的电阻换为5Ω的。
7． 长度 220V
【详解】[1]滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的。
[2]我国工业用电的电压为380V，家庭电路的电压在我国的用电标准为220V。
8． 甲 见解析
【详解】[1][2]当开关S断开时，甲小鸟的两脚在同一根电线上，当开关断开时，小鸟起到了导线的作用，有电流流过它的身体，因此有可能触电；乙小鸟的两脚分别接触了电灯的两端，自己与灯泡并联，而它的电阻远远大于灯泡的电阻，故其身体中的电流非常小，不会触电。同时对于丙小鸟，由于两个爪子间的距离很小，即小鸟自身的电阻远远大于小鸟两爪子之间导线的电阻，故通过其身体的电流也非常小，故不会触电。
9．B
【详解】A．t1～t2时间内，a物质不断吸热，温度不变，但内能变大，故A错误；
B．若a、b是同种物质，因为升高相同的温度，b物质所用时间更长，吸收更多的热量，由Q＝cmΔt知，故b的质量大于a的质量，故B正确；
C．从图象可知，从T1升高到T2时，b所需时间更长，吸收更多的热量，故C错误；
D．从图中信息可知，当b、c质量相同时，吸收相同的热量时，b升高的温度大于c，根据Q＝cmΔt知，b的比热容小于c，故D错误。
故选B。
10．C
【详解】图中实物图可知，电流从正极出发后，第一支路经过灯泡后回到负极，第二支路经过另外一个灯泡后再过开关回到负极，两灯泡为并联，开关只控制一个灯泡。
故选C。
11．B
【详解】通过实验数据分析总电压与各部分电路电压之间的关系，只验证一次，发现实验次数太少，需要多次测量，为使多次测量更具普遍性，要更换灯泡规格，或改变电源电压。故B符合题意，ACD不符合题意。
故选B。
12．D
【详解】A．根据电路图可知，电压表测量定值电阻的电压，电流表测量电路的电流，根据可得，电阻R3的阻值为
故A错误；
B．额定功率是指用电器正常工作时的功率，此题中，只有某一次的示数，不知道额定电压和电流，故不能计算出额定功率，故B错误；
C．根据实物图可知，滑片向右移动时，滑动变阻器接入电路的长度变小，则滑动变阻器接入阻值变小，故C错误；
D．探究电流与电压的关系，应控制定值电阻R阻值不变，改变定值电阻两端电压，观察电流的变化，故D正确。
故选D。
13．AD
【详解】A．图中瓶子内的空气推动塞子跳起时，空气对活塞做功，将内能转化为机械能，空气的内能减小，故A正确；
B．图中试管内的水蒸气推动了塞子冲出时，水蒸气对塞子做功，水蒸气的内能减少，温度降低，故B错误；
C．图中汽缸内的气体推动活塞向下运动时，气体对活塞做功，所以气体的内能会减小，故C错误；
D．用力将活塞迅速下压，机械能转化为内能，汽油机的压缩冲程将机械能转化为内能，这一过程与汽油机的压缩冲程相同，故D正确。
故选 AD。
14．BCD
【详解】A．电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关，故A错误；
B．根据可知，若知道导体两端的电压和通过导体的电流，也能测量出电阻的阻值。即：导体的电阻在数值上等于导体两端电压与通过导体电流的比值，故B正确；
CD．根据欧姆定律的内容：电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。故CD正确。
故选BCD。
15．见解析
【详解】标有“E”字的插脚为接地线，比其他两插脚稍长一些，这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电。
16．(1)
(2)
【详解】（1）水吸收的热量为
（2）不计热量损失，则金属块放出的热量为
则金属块的比热容为
17．(1)0
(2)9V
(3)6V
【详解】（1）由图甲可知，当开关S1、S2均闭合时，灯L2被短路，它两端的电压为0。
（2）当开关S1、S2均闭合时，电路中只有灯L1工作，电压表测量电源电压，由图乙可知，电压表选择大量程，示数为9V，则电源电压U电=9V。
（3）当开关S1闭合，S2断开时，灯L1和灯L2串联，电压表测灯L1两端的电压U1=3V，由串联电路中电压的规律可得，灯L2两端的电压
18．(1) 温度计的玻璃泡没有全部浸没被测液体中 24
(2) 丙 加热时间 2.1×103 2
(3) 乙、丙 液体升高的温度 偏小 加热过程中，有热量损失
【详解】（1）[1][2]温度计的玻璃泡要全部浸没被测液体中，丙装置在安装时的一处错误是温度计的玻璃泡没有全部浸没被测液体中，所测温度会低于液体温度，如图所示的温度计，分度值为1℃，小华所测液体的初温为24℃。
（2）[1][2]探究不同物质的吸热能力，根据控制变量法，加热器应相同，液体的种类不同，故图甲丙符合题意。实验中选用了相同的加热器，相同时间产生的热量相同，故可以用加热时间间接反映吸热的多少，运用了转换法。
[3][4]如图所示，液体温度由20℃上升到60℃，1的加热时间为10min，2的加热时间为20min，故，则1的比热容为
由2液体的比热容大于1，比热容越大，质量相同时，升高相同的温度，吸收的热量更多，故2更适合做冷却剂。
（3）[1][2]燃料放出的热量难以直接测量，根据比热容的公式可知，等质量的同种物质，吸热的多少与温度变化量有关，故探究不同燃料的热值，根据控制变量法，燃料的质量相同，液体的质量和种类相同，故图乙、丙符合要求，实验中利用液体升高的温度间接反映吸热的多少，从而反映燃料放出热量的多少。
[3][4]实验中将液体吸收的热量当作燃料放出的热量，由于实验中存在热损失，则测得的燃料放出的热量偏小，则由Q放＝mq得到燃料热值的真实值相比偏小。
19．(1) 将电流表调零 开关没有断开
(2)测量次数太少，结论具有偶然性
(3) C a 0.3
(4)
【详解】（1）[1]电流表使用前要先调零。拿起电流表发现其指针在0刻度线的左侧，说明电流表没有调零，接下来要先调零再进行实验。
[2]刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关。
（2）小明依据一次实验得出结论为并联电路中干路电流和各支路电流的关系是，这是不合理的，因实验次数太少，结论有偶然性，要多次测量，获得普遍规律。
（3）[1]分析电路可知，电流从电源正极出发，分两条支路，即L1支路和L2支路，之后一同经过电流表，电流表在干路上测量干路电流，即C点电流。
[2]电流表需要与被测对象串联，若需要电流表测量通过L2的电流，则需将a导线与L2连接的一端接到电流表负接线柱上即可。
[3]由图丙可知，电流表使用的是小量程，分度值为0.02A，读数为0.3A。
（4）在不更换电流表位置的情况下，在支路上各接一个开关，只闭合S1测通过L1的电流，只闭合S2测通过L2的电流，两个开关都闭合，测干路电流，即可完成实验要求，电路如下图所示：
20．(1)滑动变阻器
(2) 7.1 见解析 0.22
【详解】（1）滑动变阻器的连接应按“一上一下”选择接线柱，如图所示的实验电路，滑动变阻器都接在了上接线柱，接入电阻恒为零，不符合要求。
（2）[1]由表可知，小灯泡两端电压为时电流为0.24A，则灯的电阻为
[2]小灯泡在不同电压下的温度不同，而灯泡电阻受温度影响较大，所以小灯泡在不同电压下的电阻不同。
[3]将与上述小灯泡规格完全相同的两个小灯泡串联接入电路，电压表的示数为，根据串联电压规律，每个灯泡的电压为1.3V，由表可知，此时电流表的示数应为0.22A。
21．(1)开关右侧连接滑动变阻器的右下接线柱
(2)2.5V
(3)控制通过、的电流相等，和两端的电压不等，便于探究电功率与电压的关系
(4)小灯泡不发光，无法比较两个灯泡的电功率
(5)在流过用电器的电流一定时，用电器两端的电压越大，电功率越大
【详解】（1）要探究“电功率与电压关系”的实验，需要用滑动变阻器改变灯泡两端的电压以便多次测量，故应该让滑动变阻器一上一下接入电路，为了保护电路，开关右侧连接滑动变阻器的右下接线柱，如下图：
（2）电压表V1测量灯泡L1两端电压，如图丙所示，电压表选择小量程，分度值为0.1V，示数为2.5V，即灯泡L1两端电压为2.5V。
（3）实验中，将与串联的目的是：控制通过、的电流相等，和两端的电压不等，便于探究电功率与电压的关系。
（4）老师认真观察了小虹小组的实验数据，认为第一组数据无意义，老师这样认为的理由是：小灯泡不发光，无法比较两个灯泡的电功率。
（5）通过分析表格中的数据，根据能够得出的结论是：在流过用电器的电流一定时，用电器两端的电压越大，电功率越大，灯泡越亮。
题号
9
10
11
12
13
14




答案
B
C
B
D
AD
BCD
