第十九章生活用电-章末练习试卷-2024-2025学年人教版物理九年级全一册

这是一份第十九章生活用电-章末练习试卷-2024-2025学年人教版物理九年级全一册，共10页。

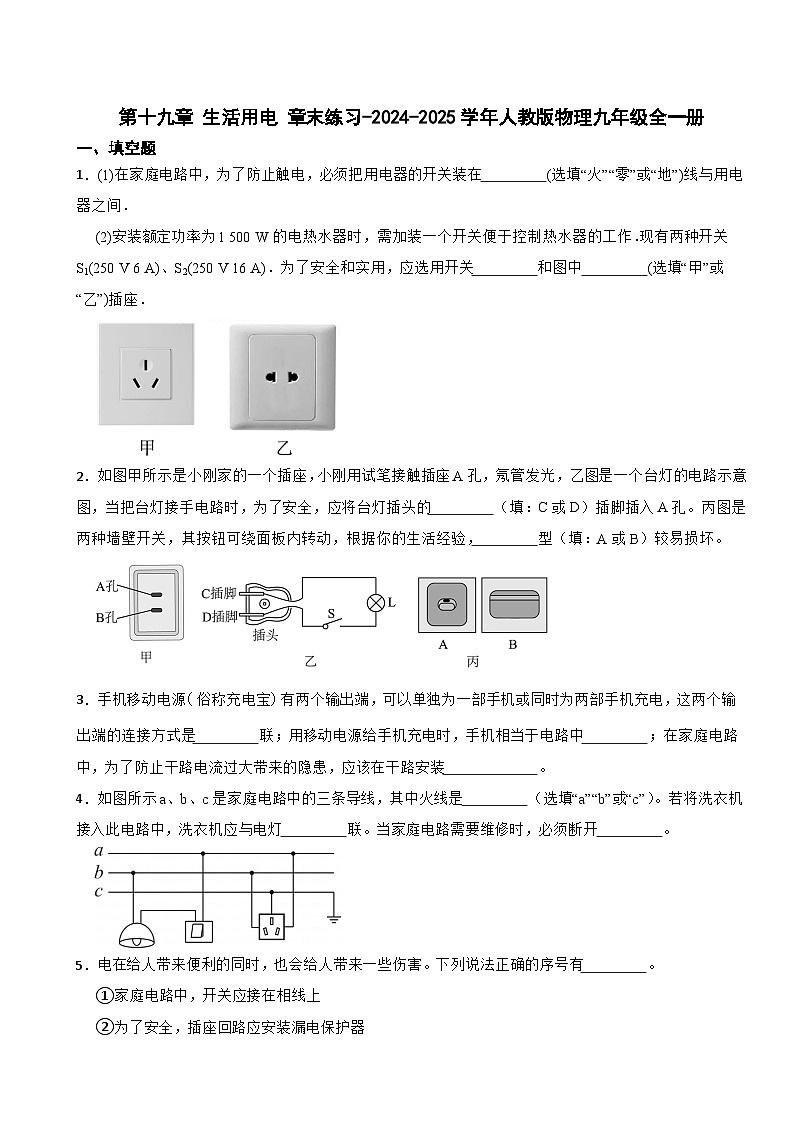

第十九章 生活用电 章末练习-2024-2025学年人教版物理九年级全一册一、填空题1．(1)在家庭电路中，为了防止触电，必须把用电器的开关装在　 　(选填“火”“零”或“地”)线与用电器之间．(2)安装额定功率为1 500 W的电热水器时，需加装一个开关便于控制热水器的工作．现有两种开关S1(250 V 6 A)、S2(250 V 16 A)．为了安全和实用，应选用开关　 　和图中　 　(选填“甲”或“乙”)插座．2．如图甲所示是小刚家的一个插座，小刚用试笔接触插座A孔，氖管发光，乙图是一个台灯的电路示意图，当把台灯接手电路时，为了安全，应将台灯插头的　 　（填：C或D）插脚插入A孔。丙图是两种墙壁开关，其按钮可绕面板内转动，根据你的生活经验，　 　型（填：A或B）较易损坏。3．手机移动电源俗称充电宝有两个输出端，可以单独为一部手机或同时为两部手机充电，这两个输出端的连接方式是　 　联；用移动电源给手机充电时，手机相当于电路中　 　；在家庭电路中，为了防止干路电流过大带来的隐患，应该在干路安装　 　。4．如图所示a、b、c是家庭电路中的三条导线，其中火线是　 　（选填“a”“b”或“c”）。若将洗衣机接入此电路中，洗衣机应与电灯　 　联。当家庭电路需要维修时，必须断开　 　。5．电在给人带来便利的同时，也会给人带来一些伤害。下列说法正确的序号有　 　。①家庭电路中，开关应接在相线上②为了安全，插座回路应安装漏电保护器③1000V及以上的电压称为高压，这么高的电压足以致人死亡，不过只要人不直接触摸高压带电体就不会造成高压触电④验电笔可以检测物体是否带电。电工师傅在用验电笔检测某物体时，发现验电笔的氖管会起辉了，这是因为有电流流过了电工师傅。6．如图甲所示的电路中，开关S1　 　（选填“能”或“不能”）实现对灯L1的控制，该电路是否符合家庭电路的安装要求：　 　（选填“符合”或“不符合”）。如图乙所示，在进户线的干路上串联一个标有“220V 44W”的灯L2，只闭合开关S2时发现L3不亮，L2正常发光，说明L3所在支路 　 　（选填“短路”、“断路”或“正常”），若此时用试电笔接触a点，氖管 　 　（选填“会”或“不会”）发光。7．小明觉得自家滚筒洗衣机存在故障，他使用如图所示的试电笔检测，使用时指尖抵住上端的笔尾，笔尾属于　 　（选填“导体”或“绝缘体”），此时氖管发光，说明笔尖接触的是　 　（选填“零”“火”或“地”）线；他检查发现，接触滚筒洗衣机的金属门手柄会“麻手”，可采用的办法是给洗衣机电路　 　（选填“加接零线”“加接地线”或“加接空气开关”）。二、单选题8．关于家庭电路和安全用电，下列说法正确的是（　　）A．电能表是测量消耗电能的仪表B．家庭电路中的电冰箱和空调是串联的C．用电器电线的绝缘皮破损了仍能继续使用D．导致家庭电路中电流过大的原因一定是短路9．进入汛期以来，多地发生强降雨，人们在防汛的同时还要注意用电安全。下列做法正确的是（　　） A．雷雨天站在大树下避雨B．手上有水时拔用电器的插头C．雷雨天在室外使用手机打电话D．发现有人触电时，不能直接去碰触电的人10．如图所示，是某家庭电路中连接的小彩灯示意图，根据所学的物理知识，判断下列说法中正确的是（　　）A．小彩灯与控制它们的开关之间有的是并联、有的是串联B．各小彩灯之间的连接方式是并联C．额定电压为6.3V的小彩灯，要接在家庭电路中，至少需要35个D．在整个家庭电路中，导线相互连接处往往比别处更不容易发热、老化11．关于家庭电路和安全用电，下列说法中正确的是（　　）A．发现有人触电时应先切断电源再救人B．用湿手触摸开关符合安全用电原则C．空气开关跳闸一定是发生了短路现象D．洗衣机、电冰箱等家用电器使用三孔插座，是为了节约用电12．如图所示，下列关于安全用电的说法不正确的是（　　）A．甲图中，站在地上的人触摸火线，不会发生触电事故B．乙图中，不靠近高压线掉落区C．丙图中，使用冰箱时应将冰箱的金属外壳接地D．丁图中，测电笔可以用来区分零线和火线，使用时手要接触笔尾的金属体13．如图所示的家庭电路中。电动机突然停止工作，闭合开关S，灯泡L发光。用试电笔测试插座的两个插孔，试电笔都不发光，若电路只有一处故障。下列说法中正确的是（　　）A．、两点间发生断路 B．、两点间发生断路C．、两点间发生断路 D．电动机发生短路14．如图，甲、乙两图分别是两个保险管的截面图，两管内保险丝的材料相同，长度相同，粗细不同，下列说法不正确的是（　　）A．保险丝的作用是防止电路中电流过大B．保险丝应该用导电性能较弱，熔点低的材料制成C．当甲、乙两保险管通过相同的电流时，甲保险丝更容易熔断D．甲保险管允许的最大电流比乙保险管更大15．如图所示是家庭电路的一部分，下列说法正确的是（　　）A．零线和地线之间的电压为220VB．若保险丝熔断了，一定是电路发生了短路，C．若导线BC间断路，三孔插座使用时仍安全D．灯泡发光时，用试电笔接触A点时，氖管不发光三、多选题16．如图中的凳子是由绝缘材料制成的，下列哪些图示的情况会发生触电事故（　　）A． B．C． D．17．在应用物理知识分析解决问题的过程中，常常需要根据问题情景的描述提取有用信息，做出正确的判断。以下根据问题情景所做的判断正确的是（　　）A．从“物体从光滑斜面顶端滑下”判断出“物体受到的滑动摩擦力为零”B．从“物体浸入液体中”判断出“物体排开液体的体积与它的体积相等”C．从“在标准大气压下把的水烧开”判断出“水的末温度为”D．从“用电器接到家庭电路中”判断出“加在用电器两端的电压为”18．关于家庭电路，下列说法中正确的是（　　）A．我国家庭电路的电压是B．家庭电路中的用电器都是串联的C．家庭电路中用电器消耗的总功率越大，电路的总电流就越大D．家庭电路中保险丝熔断可能是由于电路的总功率过大造成的19．如图所示是某家庭电路的部分连接情况，下列说法正确的是（　　）A．图中的两根进户线分别为火线和地线B．该家庭同时工作的用电器的总功率不能超过4400WC．该家庭一共用电123.4kW•hD．当电路中发生漏电时空气开关会起到保护作用四、计算题20． （1）小明检测到家庭最大电流为5A，要买一个电热水壶，一个为“220V，1000W”，一个为“220V，1500W”，小明选了1000W的，请根据计算说出为什么不选1500W的？（2）电热水壶的电线很短，因此电阻　 　产生热量　 　，更加安全；（3）小明把一个电热水壶插进插座，打开开关，突然家里的用电器都不工作了，请写出可能的两个原因：①　 　；②　 　；（4）比较电热水壶和电炉的加热效率，请从下图中选择一组____。A． B． C．（5）实验：将1L水加热至沸腾，探究电热水壶的效率。求：设计实验方案并写出效率表达式。五、实验探究题21．在连接并联电路的实验中，如图甲所示的电路图。（1）请你根据如图甲所示的电路图，用笔画线代替导线连接如图乙所示的实物图　 　；（2）她将所有开关闭合，发现S1支路的灯L1不亮，S2支路的灯L2发光由此推测电路中存在的故障可能是　 　（选填“短路”、“通路”或“断路”）引起的；于是她断开所有开关，交换两灯位置后，再闭合所有开关，发现仍然是S1支路的灯不亮，S2支路的灯发光，则故障原因可能是　 　（合理即可）；（3）她排除故后，继续进行实验，为了探究开关S1的作用，在观察灯泡发光情况时，她应该　 　（选填“同时观察两个”、“只观察S1所在”或“只观察S2所在”）支路上的灯泡；（4）若小红用一根导线将灯L1两端连接，灯L2　 　（选填“亮”、“不亮”或“烧坏”）。22．小明买了蜡烛做以下物理小实验：（1）如图甲，小明在纸杯底部开一圆孔，用塑料薄膜蒙住杯口，拍打薄膜发出声音，烛焰晃动，说明声音　 　；（2）如图乙，小明用该蜡烛“探究平面镜成像的特点”时，将点燃的蜡烛A放在玻璃板前面，能看到玻璃板后面有它的像，小明拿一只与A完全相同的蜡烛B在玻璃板后面移动，直至蜡烛B与蜡烛A的像完全重合。这种确定像与物大小的方法是　 　（选填“转换法”、“控制变量法”或“等效替代法”）；小明用吸管沿着图示方向对着蜡烛A的左侧吹气，他将看到A烛焰的像向　 　（选填“左”或“右”）偏；（3）如图所示是使用测电笔时的情况：图甲测电笔的笔尖应该是　 　（选填“导体”或“绝缘体”）；在图乙和图丙中，表示正确使用测电笔的是图　 　。23．如图是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、插孔的连接方式。答案解析部分1．火；S2；甲2．D；A3．并；用电器；保险装置4．a；并；总开关5．①②④6．能；不符合；短路；不会7．导体；火；加接地线8．A9．D10．C11．A12．A13．A14．C15．D16．A,C17．A,C,D18．A,C,D19．B,C20．（1）解：“220V，1000W”的电热水壶的额定电流为“220V，1500W”的电热水壶的额定电流为因为家庭最大电流为5A，I15A，故不选择1500W的电热水壶。（2）小；少（3）电热水壶内部电路短路；电热水壶功率过大（4）B（5）解：1L水的体积为1L水的质量为用天平和烧杯称量出1kg的水倒入电热水壶中，用温度计测量并记录此时的温度为t1，闭合电热水壶开关，用秒表记录加热至沸腾的时间t，用温度计测量并记录沸腾时的温度为t2。电热水壶放出的热量为水吸收的热量为电热水壶的加热效率为21．；断路；S1支路某处断路；同时观察两个；不亮22．能传递能量；等效替代法；左；导体；丙23．物理量方法（应说明测量道具、物理量）结论（用题目所给物理量表示）水的密度ρ水的比热容c热水壶额定功率P　η= ▲
