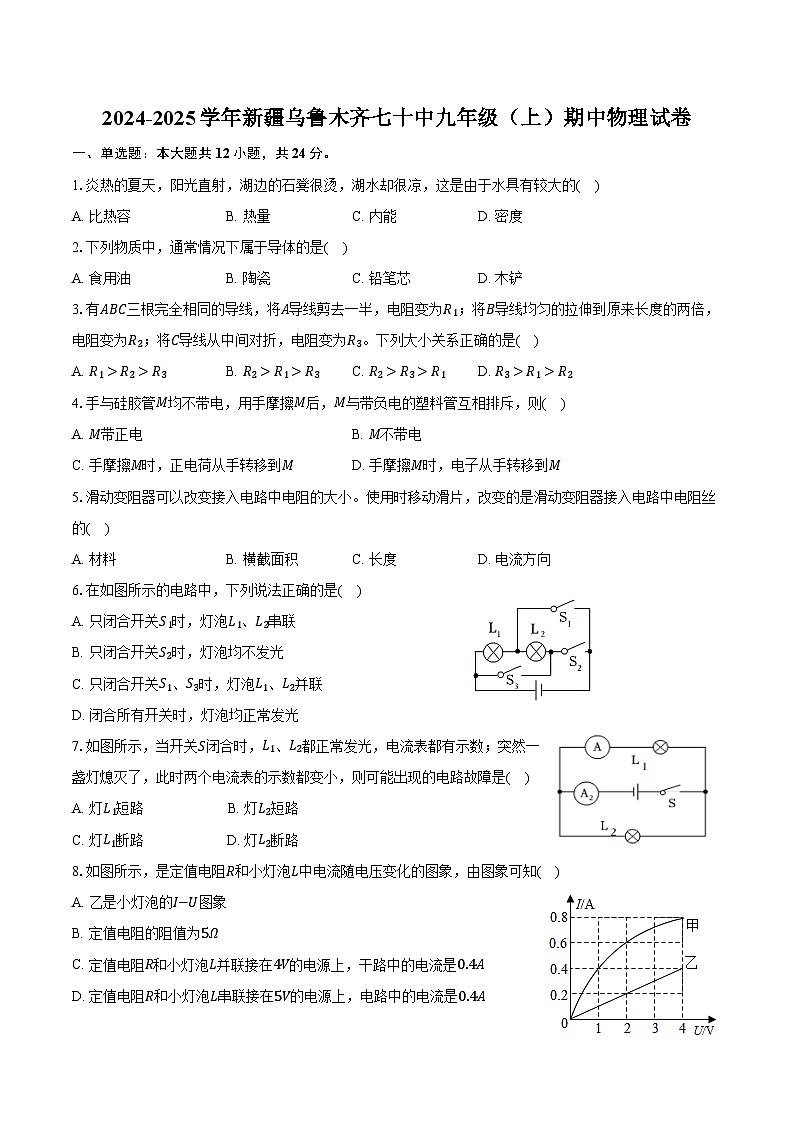

2024-2025学年新疆乌鲁木齐七十中九年级（上）期中物理试卷（含答案）

这是一份2024-2025学年新疆乌鲁木齐七十中九年级（上）期中物理试卷（含答案），共10页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.炎热的夏天，阳光直射，湖边的石凳很烫，湖水却很凉，这是由于水具有较大的( )
A. 比热容B. 热量C. 内能D. 密度
2.下列物质中，通常情况下属于导体的是( )
A. 食用油B. 陶瓷C. 铅笔芯D. 木铲
3.有ABC三根完全相同的导线，将A导线剪去一半，电阻变为R1；将B导线均匀的拉伸到原来长度的两倍，电阻变为R2；将C导线从中间对折，电阻变为R3。下列大小关系正确的是( )
A. R1>R2>R3B. R2>R1>R3C. R2>R3>R1D. R3>R1>R2
4.手与硅胶管M均不带电，用手摩擦M后，M与带负电的塑料管互相排斥，则( )
A. M带正电B. M不带电
C. 手摩擦M时，正电荷从手转移到MD. 手摩擦M时，电子从手转移到M
5.滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的( )
A. 材料B. 横截面积C. 长度D. 电流方向
6.在如图所示的电路中，下列说法正确的是( )
A. 只闭合开关S1时，灯泡L1、L2串联
B. 只闭合开关S2时，灯泡均不发光
C. 只闭合开关S1、S3时，灯泡L1、L2并联
D. 闭合所有开关时，灯泡均正常发光
7.如图所示，当开关S闭合时，L1、L2都正常发光，电流表都有示数；突然一盏灯熄灭了，此时两个电流表的示数都变小，则可能出现的电路故障是( )
A. 灯L1短路 B. 灯L2短路
C. 灯L1断路 D. 灯L2断路
8.如图所示，是定值电阻R和小灯泡L中电流随电压变化的图象，由图象可知( )
A. 乙是小灯泡的I−U图象
B. 定值电阻的阻值为5Ω
C. 定值电阻R和小灯泡L并联接在4V的电源上，干路中的电流是0.4A
D. 定值电阻R和小灯泡L串联接在5V的电源上，电路中的电流是0.4A

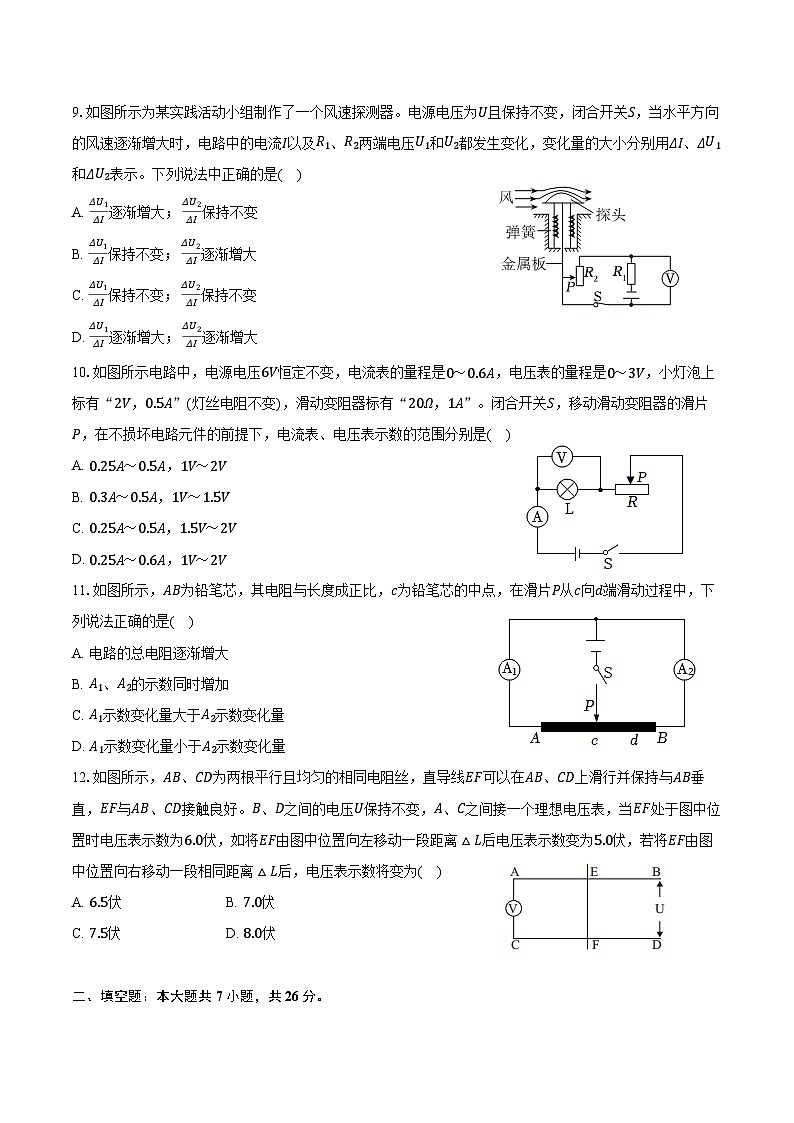

9.如图所示为某实践活动小组制作了一个风速探测器。电源电压为U且保持不变，闭合开关S，当水平方向的风速逐渐增大时，电路中的电流I以及R1、R2两端电压U1和U2都发生变化，变化量的大小分别用ΔI、ΔU1和ΔU2表示。下列说法中正确的是( )
A. ΔU1ΔI逐渐增大； ΔU2ΔI保持不变
B. ΔU1ΔI保持不变； ΔU2ΔI逐渐增大
C. ΔU1ΔI保持不变； ΔU2ΔI保持不变
D. ΔU1ΔI逐渐增大； ΔU2ΔI逐渐增大
10.如图所示电路中，电源电压6V恒定不变，电流表的量程是0～0.6A，电压表的量程是0～3V，小灯泡上标有“2V，0.5A”(灯丝电阻不变)，滑动变阻器标有“20Ω，1A”。闭合开关S，移动滑动变阻器的滑片P，在不损坏电路元件的前提下，电流表、电压表示数的范围分别是( )
A. 0.25A～0.5A，1V～2V
B. 0.3A～0.5A，1V～1.5V
C. 0.25A～0.5A，1.5V～2V
D. 0.25A～0.6A，1V～2V
11.如图所示，AB为铅笔芯，其电阻与长度成正比，c为铅笔芯的中点，在滑片P从c向d端滑动过程中，下列说法正确的是( )
A. 电路的总电阻逐渐增大
B. A1、A2的示数同时增加
C. A1示数变化量大于A2示数变化量
D. A1示数变化量小于A2示数变化量
12.如图所示，AB、CD为两根平行且均匀的相同电阻丝，直导线EF可以在AB、CD上滑行并保持与AB垂直，EF与AB、CD接触良好。B、D之间的电压U保持不变，A、C之间接一个理想电压表，当EF处于图中位置时电压表示数为6.0伏，如将EF由图中位置向左移动一段距离△L后电压表示数变为5.0伏，若将EF由图中位置向右移动一段相同距离△L后，电压表示数将变为( )
A. 6.5伏B. 7.0伏
C. 7.5伏D. 8.0伏
二、填空题：本大题共7小题，共26分。

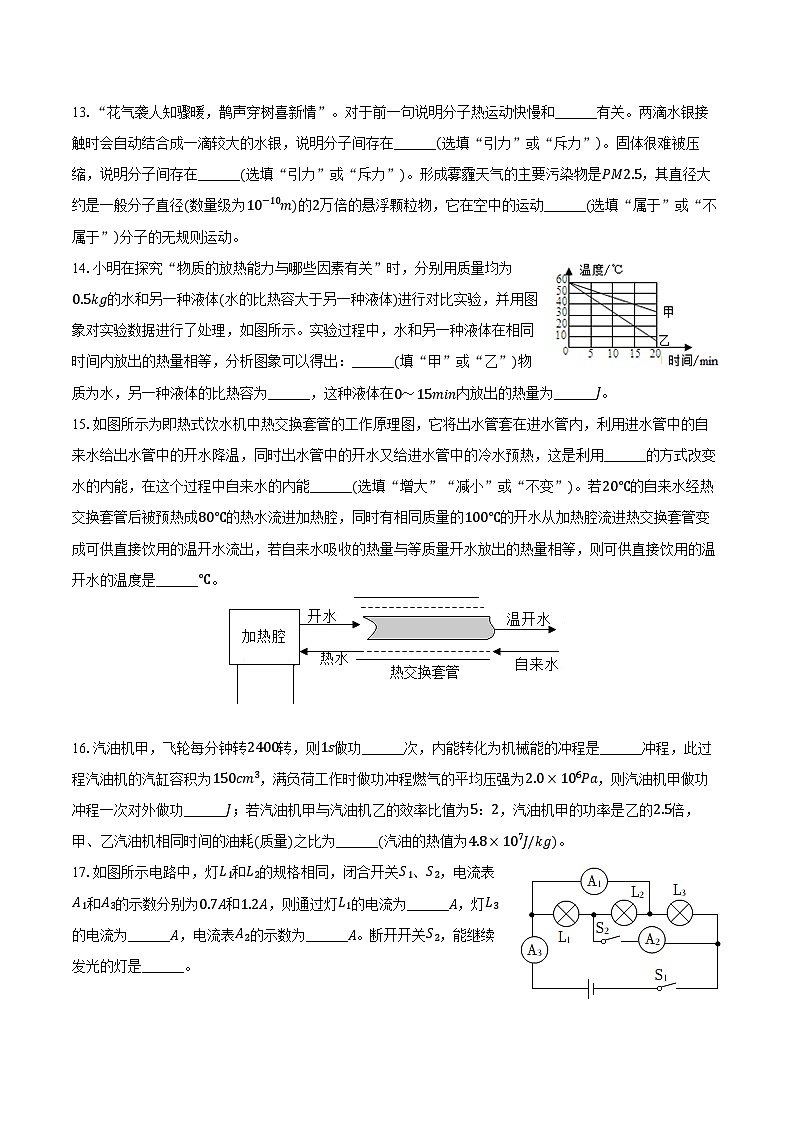

13.“花气袭人知骤暖，鹊声穿树喜新情”。对于前一句说明分子热运动快慢和______有关。两滴水银接触时会自动结合成一滴较大的水银，说明分子间存在______(选填“引力”或“斥力”)。固体很难被压缩，说明分子间存在______(选填“引力”或“斥力”)。形成雾霾天气的主要污染物是PM2.5，其直径大约是一般分子直径(数量级为10−10m)的2万倍的悬浮颗粒物，它在空中的运动______(选填“属于”或“不属于”)分子的无规则运动。
14.小明在探究“物质的放热能力与哪些因素有关”时，分别用质量均为0.5kg的水和另一种液体(水的比热容大于另一种液体)进行对比实验，并用图象对实验数据进行了处理，如图所示。实验过程中，水和另一种液体在相同时间内放出的热量相等，分析图象可以得出：______(填“甲”或“乙”)物质为水，另一种液体的比热容为______，这种液体在0～15min内放出的热量为______J。
15.如图所示为即热式饮水机中热交换套管的工作原理图，它将出水管套在进水管内，利用进水管中的自来水给出水管中的开水降温，同时出水管中的开水又给进水管中的冷水预热，这是利用______的方式改变水的内能，在这个过程中自来水的内能______(选填“增大”“减小”或“不变”)。若20℃的自来水经热交换套管后被预热成80℃的热水流进加热腔，同时有相同质量的100℃的开水从加热腔流进热交换套管变成可供直接饮用的温开水流出，若自来水吸收的热量与等质量开水放出的热量相等，则可供直接饮用的温开水的温度是______℃。
16.汽油机甲，飞轮每分钟转2400转，则1s做功______次，内能转化为机械能的冲程是______冲程，此过程汽油机的汽缸容积为150cm3，满负荷工作时做功冲程燃气的平均压强为2.0×106Pa，则汽油机甲做功冲程一次对外做功______J；若汽油机甲与汽油机乙的效率比值为5：2，汽油机甲的功率是乙的2.5倍，甲、乙汽油机相同时间的油耗(质量)之比为______(汽油的热值为4.8×107J/kg)。
17.如图所示电路中，灯L1和L2的规格相同，闭合开关S1、S2，电流表A1和A3的示数分别为0.7A和1.2A，则通过灯L1的电流为______A，灯L3的电流为______A，电流表A2的示数为______A。断开开关S2，能继续发光的灯是______。
18.如图1所示，RG是光敏电阻，R是阻值为10kΩ的定值电阻，电源电压U=9V。光敏电阻RG的阻值与光的照度(光照越强，照度越大，单位为Lux)关系如图2所示，当照度增大时，RG的阻值将______。小芳将量程为3V的电压表接入图1电路，将其改装成照度表，为使光的照度增大时电压表的示数也增大，则该电压表应并联在______两端，能够测量的最大照度为______Lux。改装完成后，若小芳将电源换为电压可调电源(调节范围为12V～15V)，且将R换为可调电阻(调节范围为5kΩ～20kΩ)，则该装置所能测量的最大照度为______Lux。
19.探究串联电路特点时，小亮连接的电路如图(1)所示，其中电源电压恒定，滑动变阻器的滑片在某两点间移动时，V1表和V2表随A表示数变化关系分别是图(2)中的①和②，图______(选填“①”或“②”)是灯L的电流随电压的变化规律图像，由图可知灯L的电阻随电流增大而______(选填“增大”“减小”或“不变”)，电源电压为______V，当滑片移至某位置时，灯泡电阻为6Ω，此时滑动变阻器接入电路的阻值为______Ω。
三、作图题：本大题共3小题，共6分。
20.在如图所示电路的“〇”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
21.根据如图所示的实物连接图，请在方框中画出实物电路对应的电路图。
22.在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。要求：闭合开关S，将滑动变阻器的滑片P向a端移动，灯泡变暗。
四、实验探究题：本大题共2小题，共24分。
23.小明为比较“不同物质吸热的情况”设计了如下的实验方案：将A、B两种液体分别装入烧杯中，固定在铁架台上，用两个相同的酒精灯同时加热，实验装置如图甲、乙所示，实验时每隔一段时间同时测量并记录A、B的温度。

(1)组装器材时应按照______(选填“自下而上”或“自上而下”)的顺序依次安装；
(2)实验时，选取______相同、初温相同的A、B两种不同液体，加热时液体温度升高，这是通过______方式来增大液体内能的；
(3)此实验通过______(选填“液体升高温度的多少”或“加热时间的长短”)来反映液体吸收热量的多少；
(4)加热一段时间后，液体B的温度如图乙所示，为______℃；
(5)根据实验数据小明绘制出的温度−时间图象如图丙所示，则液体______(选填“A”或“B”)更适合作为家中“暖气”中输运能量的介质。
24.小张同学在用“伏安法“测小灯泡电阻的实验中，使用电压为3V的电源，额定电压为2.5V(阻值约为10Ω)的小灯泡、规格为“20Ω；1A”的滑动变阻器、电流表、电压表(0−3V)、开关、若干导线进行实验。

(1)在实验开始前开关应______(选填“闭合”或“断开”)，并向______(选填“左”或“右”)端调整滑动变阻器的滑片，使电路中的电流在开始测量时最小；
(2)移动滑动变阻器，当观察到电压表示数______V时，表明小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡正常发光时的电阻值为______Ω；
(3)小张同学对实验进行了拓展，利用电源(电压未知但恒定不变)、阻值已知为R0的定值电阻、电压表、开关等器材，设计了如图丙所示的电路，测出了未知电阻Rx的阻值，实验步骤如下：
①闭合开关S1和S2，用电压表测电源两端电压，读出电压表的示数U1；
② ______(填各开关的状态)，用电压表测R0两端电压，读出电压表的示数U2；
③待测电阻的阻值Rx= ______。(用已知量和测得量的符号表示)
五、计算题：本大题共2小题，共10分。
25.氢燃料汽车是指以氢为主要能量作为移动的汽车。其燃烧产物是水和少量氮氧化合物，对空气污染很少。并且氢气可以从电解水、煤的气化中大量制取，制作时也不需要对汽车发动机进行大的改装。2024年国内某氢燃料大巴车以140kW的恒定功率匀速行驶300s，燃烧0.6kg氢燃料，求：
(1)质量为0.6kg的氢燃料完全燃烧放出的热量为多少？
(2)若这些热量的50%被质量为400kg、温度为15℃的水吸收，能使水的温度升高多少℃？
(3)该段时间内，氢燃料电池大巴车的能量转化效率为多少？[c水=4.2×103J/(kg⋅℃),q氢=1.4×108J/kg]
26.利用如图甲所示电路，在研究通过导体的电流跟电阻的关系的电路图。实验中，不断改变Rx的阻值，调节滑动变阻器使电压表示数保持不变，得到了电流表示数I与滑动变阻器R接入电路中的电阻的关系图象，如图乙所示。电源电压为6V，求：
(1)当电路中电流最小时，电阻Rx是多少欧姆？
(2)保持电压表的示数多少V不变？
(3)当Rx=5Ω时，滑动变阻器接入电路中的电阻是多少Ω？
参考答案
1.A
2.C
3.B
4.D
5.C
6.C
7.D
8.D
9.C
10.A
11.D
12.C
13.温度 引力 斥力 不属于
14.甲 2.1×103J/(kg⋅℃) 4.2×104
15.热传递 增大 40
16.20 做功 300 1：1
17.0.5 0.2 1 L3
18.变小 定值电阻R 1.2 1.4
19.② 增大 3 18
20.解：题目要求，开关S闭合时，电路连接正确。
若右边圆圈内填入电流表，则左下方圆圈内只能填电压表，防止电源被短路，但此时导线将R2和电流表短路，所以右边圆圈内填入电压表，左下方圆圈内只能填电流表；R1和R2并联接入电路，如图所示：
。
21.解：由实物图知，两灯并联，开关S2在干路上，灯L1、开关S1在一条支路，灯L2单独一条支路，电路图如图所示：

22.解：①电压表测小灯两端电压；电压表与灯并联；
②闭合电健S，将滑动变阻器的滑片p向a端移动，小灯变暗，即电流变小，连入电路中的电阻变大，即将滑片右端电阻丝连入电路中，与灯串联，如下所示：

23.自下而上 质量 热传递 加热时间的长短 33 B
24.断开 右 2.5 5 开关S1闭合，S2断开 U1−U2U2×R0
25.解：(1)质量为0.6kg的氢燃料完全燃烧放出的热量：
Q放=m氢q氢=0.6kg×1.4×108J/kg=8.4×107J；
(2)由题知，水吸收的热量：
Q吸=ηQ放=50%×8.4×107J=4.2×107J，
由Q吸=cmΔt可知，水升高的温度：
Δt=Q吸c水m水=4.2×107J4.2×103J/(kg⋅℃)×400kg=25℃；
(3)由P=Wt可知，氢燃料电池大巴所做的功：
W=Pt=140×103W×300s=4.2×107J；
氢燃料电池大巴车的能量转化效率：
η=WQ放×100%=4.2×107J8.4×107J×100%=50%。
答：(1)质量为0.6kg的氢燃料完全燃烧放出8.4×107J的热量；
(2)若这些热量的50%被质量为400kg、温度为15℃的水吸收，能使水的温度升高25℃；
(3)该段时间内，氢燃料电池大巴车的能量转化效率为50%。
26.解：
(1)分析电路可知，Rx和变阻器串联，电压表测Rx电压，电流表测电路电流。由乙图可知，当电路中电流最小为0.1A时，滑动变阻器R接入电路中的电阻为25Ω，此时总电阻为R总=UI=6V0.1A=60Ω，
则此时电阻Rx阻值为Rx=R总−R=60Ω−25Ω=35Ω；
(2)电压表的示数为Ux=IRx=0.1A×35Ω=3.5V；
(3)当Rx=5Ω时，根据串联分压原理则有5ΩR′=3.5V6V−3.5V，
解得滑动变阻器接入电路中的电阻R′≈3.6Ω。
答：(1)当电路中电流最小时，电阻Rx是35Ω；
(2)保持电压表的示数3.5V不变；
(3)当Rx=5Ω时，滑动变阻器接入电路中的电阻是3.6Ω。
