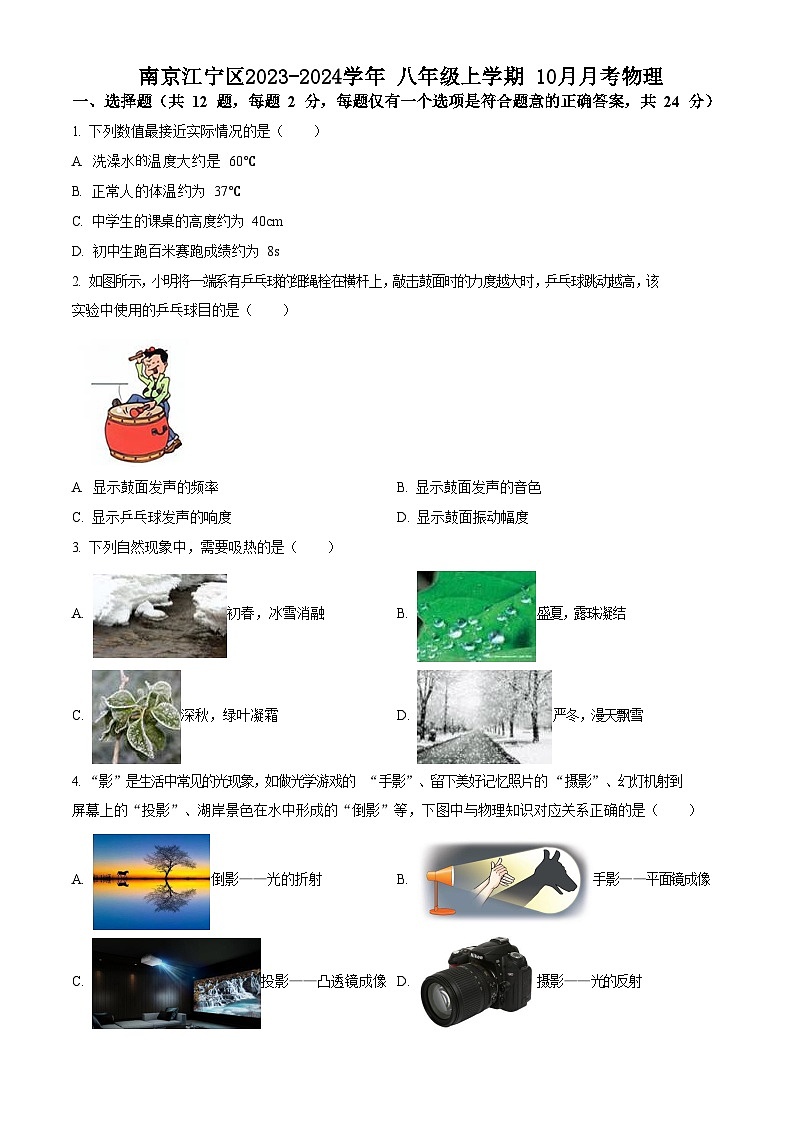

江苏省南京江宁区2023-2024学年 八年级上学期 10月月考物理

这是一份江苏省南京江宁区2023-2024学年 八年级上学期 10月月考物理，共33页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
下列数值最接近实际情况的是（）
洗澡水的温度大约是 60℃
正常人的体温约为 37℃
中学生的课桌的高度约为 40cm
初中生跑百米赛跑成绩约为 8s
如图所示，小明将一端系有乒乓球的细绳栓在横杆上，敲击鼓面时的力度越大时，乒乓球跳动越高，该 实验中使用的乒乓球目的是（）
显示鼓面发声的频率B. 显示鼓面发声的音色
C. 显示乒乓球发声的响度D. 显示鼓面振动幅度
下列自然现象中，需要吸热的是（）
A.初春，冰雪消融B.盛夏，露珠凝结
C.深秋，绿叶凝霜D.严冬，漫天飘雪
“影”是生活中常见的光现象，如做光学游戏的“手影”、留下美好记忆照片的“摄影”、幻灯机射到 屏幕上的“投影”、湖岸景色在水中形成的“倒影”等，下图中与物理知识对应关系正确的是（）
A.倒影——光的折射B.手影——平面镜成像
C.投影——凸透镜成像 D.摄影——光的反射

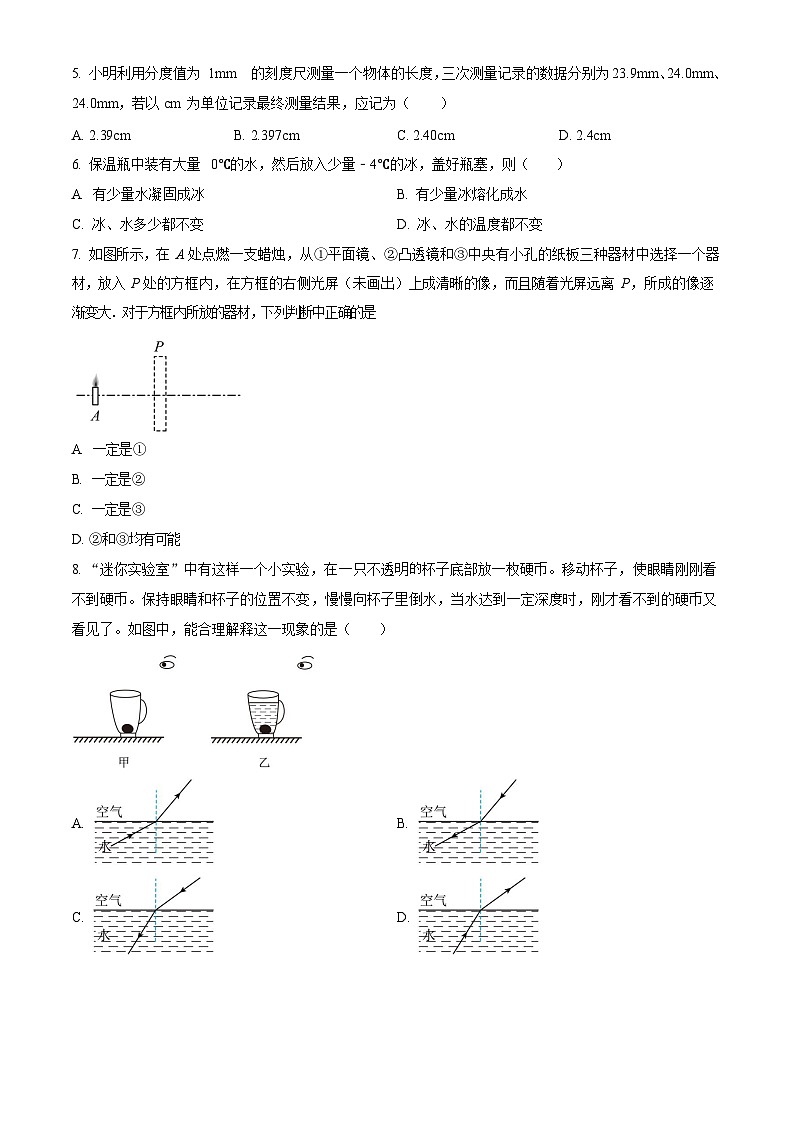

小明利用分度值为 1mm的刻度尺测量一个物体的长度，三次测量记录的数据分别为 23.9mm、24.0mm、
24.0mm，若以 cm 为单位记录最终测量结果，应记为（）
A. 2.39cmB. 2.397cmC. 2.40cmD. 2.4cm
保温瓶中装有大量 0℃的水，然后放入少量﹣4℃的冰，盖好瓶塞，则（）
有少量水凝固成冰B. 有少量冰熔化成水
C. 冰、水多少都不变D. 冰、水的温度都不变
如图所示，在 A 处点燃一支蜡烛，从①平面镜、②凸透镜和③中央有小孔的纸板三种器材中选择一个器材，放入 P 处的方框内，在方框的右侧光屏（未画出）上成清晰的像，而且随着光屏远离 P，所成的像逐渐变大．对于方框内所放的器材，下列判断中正确的是
一定是①
一定是②
一定是③
②和③均有可能
“迷你实验室”中有这样一个小实验，在一只不透明的杯子底部放一枚硬币。移动杯子，使眼睛刚刚看不到硬币。保持眼睛和杯子的位置不变，慢慢向杯子里倒水，当水达到一定深度时，刚才看不到的硬币又 看见了。如图中，能合理解释这一现象的是（ ）
A.B.
C.D.
A.B.
C.D.

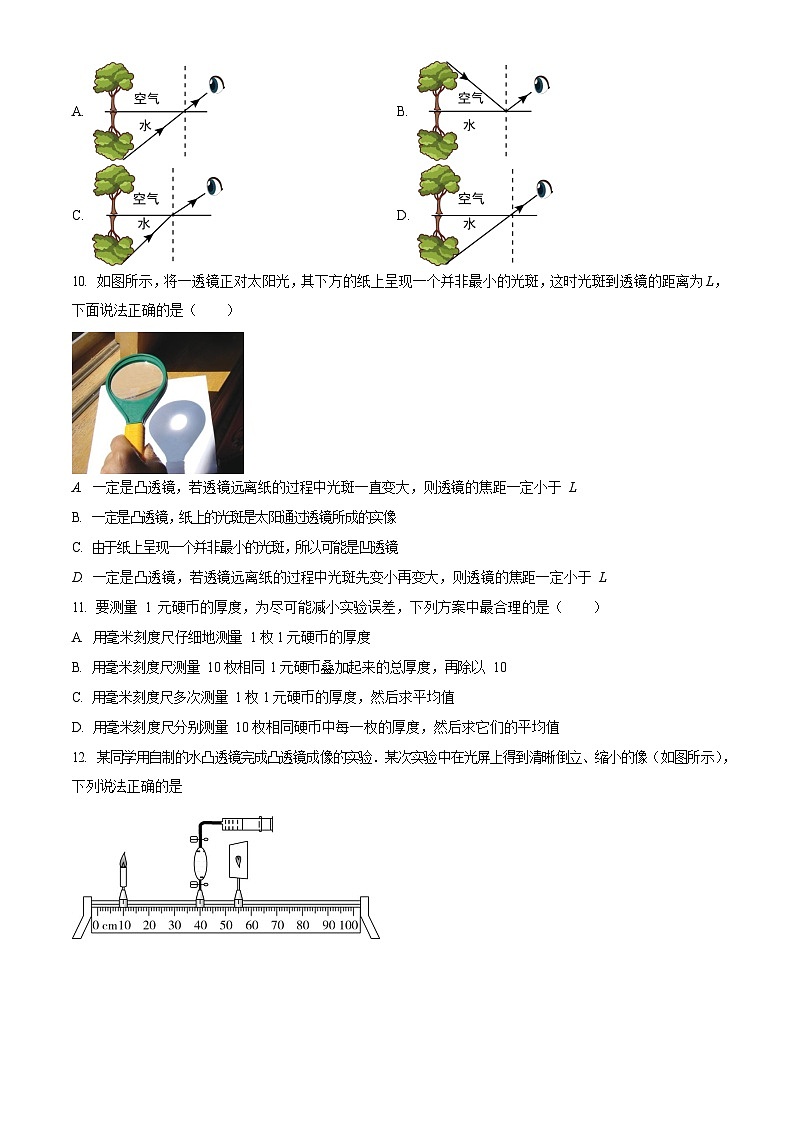

如图所示，将一透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到透镜的距离为 L， 下面说法正确的是（）
一定是凸透镜，若透镜远离纸的过程中光斑一直变大，则透镜的焦距一定小于 L
一定是凸透镜，纸上的光斑是太阳通过透镜所成的实像
由于纸上呈现一个并非最小的光斑，所以可能是凹透镜
一定是凸透镜，若透镜远离纸的过程中光斑先变小再变大，则透镜的焦距一定小于 L
要测量 1 元硬币的厚度，为尽可能减小实验误差，下列方案中最合理的是（）
用毫米刻度尺仔细地测量 1 枚 1 元硬币的厚度
用毫米刻度尺测量 10 枚相同 1 元硬币叠加起来的总厚度，再除以 10
用毫米刻度尺多次测量 1 枚 1 元硬币的厚度，然后求平均值
用毫米刻度尺分别测量 10 枚相同硬币中每一枚的厚度，然后求它们的平均值
某同学用自制的水凸透镜完成凸透镜成像的实验．某次实验中在光屏上得到清晰倒立、缩小的像（如图所示），下列说法正确的是
将蜡烛远离凸透镜，应使光屏远离凸透镜才能再次得到清晰的像
继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到清晰的像， 说明透镜越凸，焦距越小
继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到清晰的像， 这可以解释远视眼的形成原因
二、填空题（共 7 题，每空 1 分，共 26 分）
仪器的使用和读数：
（1）图甲是小明使用温度计的情形，他操作的错误是 ．图乙是改正错误后，温度计的示数， 为 °C；
（2）图丙中木块的长度为 cm；
（3）图丁中机械秒表的示数为 s。
舞台上云雾缭绕，是利用固态二氧化碳（干冰） 时吸热导致空气中的水蒸气遇冷
而产生的效果（以上两空写物态变化名称）。如图将干冰分别放入装油和装水的杯中，可以看到水和油中都 有大量的气泡产生，根据实验现象可初步判断气泡中的主要成分是 （选填“二氧化碳”或“水蒸 气”）。
(1)如图甲所示，让一束太阳光通过 （填一种光学元件），可观察到光的色散现象，实验中，位于光屏 （选填“a”或“b”）处以外的光能使温度计示数明显升高，光屏上呈现的红、绿、
三种色光称为光的三原色。
(2)如图乙所示，一束红光沿 AO 从空气射向玻璃，OB 和 OC 分别是红光的反射光和折射光，OB 与 OC 互相垂直。若入射角为 60°，则折射角为 °。如果一束紫光也沿 AO 斜射向玻璃，则紫光的折射光与 OC 比较会更 （选填“靠近”或“远离”）法线。
(3)如图丙为夏天树荫下许多大小不一的圆形光斑。这些圆形光斑的大小主要与 （选填“树叶间 小孔的大小”、“树叶间小孔到地面的距离”或“太阳到树叶间小孔的距离”）有关。路旁的花是红色的，透过 蓝色的玻璃看这朵花，则这朵花呈现 色。
(4)光在真空中传播速度约为 m/s。“当地球遮住太阳的光，月亮便走进了地球的阴影”，这是某 影片中的台词片断，它描述的是 现象（选填“日食”或“月食”）。
如图甲是一只魔术箱，正面看起来是一个完整的空纸箱，把纸币从空箱顶端的投币口投入，结果纸币“不翼而飞”，这是因为魔术箱中有一块 （选填“玻璃板”或“平面镜”），它与箱底的夹角为
°。如图乙也是一只魔术箱，箱的左右两侧同一水平线上各有一个 小孔，一束光从左侧的小孔射入，将一块遮光板从顶部的窄缝插入箱中，正好挡住光线，可光仍从右孔射出，这是因为魔术箱里面暗藏平面镜。下列选项中平面镜的作用与其一致的是（）
A.舞蹈演员利用平面镜观察和矫正自己的姿势
B.较小的花店一面墙上安装平面镜
C.夜间自行车的尾灯被机动车灯光照射时将光反射回来，引起司机的注意
小明两眼视力缺陷不同，将一只 2B 铅笔紧贴他所佩戴眼镜的两个镜片，透过镜片看到铅笔的像如图甲所示。则图中右侧的镜片是 （选填“凸透镜”或“凹透镜”）；如图乙所示，光会聚于 b 点，在虚线区域内放入图甲中眼镜的（选填“左侧镜片”或“右侧镜片”）后，光会聚于主光轴 MN 上的 c 点。
如图，为某水文站设计的检测沱江河水位的示意图。光源 S 与光屏 MN 在同一水平面上，从光源 S 发出的一束方向不变、与水平面成 45°角的光，经水面反射后，在光屏上的 P 点处形成一个光斑，光斑的位置随水位的变化而变化。光屏 MN 在水中所形成的像是 （选填“虚像”、“实像”）；若光斑 P 向左移动了 2.4m，那么，说明水位升高了 m。
如图所示，点光源、凸透镜的光心、光屏的中心在同一水平直线上，对图示装置进行如下操作：
（1）保持透镜固定，移动点光源和光屏，若移到某一位置时，在光屏中间看到了最清晰的像，此时 MO=10cm，若 MO=ON，该凸透镜的焦距是 ；
（2）在光屏的正中央画一直径等于凸透镜直径的圆，固定凸透镜的位置，再将光源从紧贴凸透镜的位置缓慢向外移动，直到光屏上的光斑 ，就可以用刻度尺测出凸透镜的焦距。若此时 MO=10cm，ON=20cm，则该凸透镜的焦距为 cm。
三、解答题（本题有 7 小题，共 50 分）
如图所示，请根据平面镜成像的特点作出物体 AB 在平面镜中的像 A′B′。
请你将如图所示凸透镜的光路图补充完整。
如图所示，A 是人眼，B 是水中鱼的嘴巴，C 是树上的野果。某一时刻，人眼刚好看到水中小鱼（虚像） 正在吃水中树上的野果（虚像），请画出野果在水中像的位置 C'以及人眼看到小鱼嘴巴 B'的光路图。（保留作图痕迹）
如图所示有 5 支玻璃量筒，其中 a、b、c 或 d、e 等截面积，c 的截面积小于 d 的截面积；a、b 或 c、d、
e 液面等高；a、c、d、e 等高；b 与 c 不等高。各量筒内装有如图所示的水。某同学根据吹玻璃量筒时听声调的高低猜想发声的频率可能与
猜想①：气柱的长短有关；
猜想②：量筒的横截面积有关； 猜想③：水柱的长度有关。
（1）若探究“音调与气柱长短的关系”，应选量筒 。
A．ab B．cd C．ad D．bd
（2）若选择的是量筒 c、d，则可以探究猜想 （选填“①”或“②”或“③”）。
（3）若他们选择的是量筒 d、e，通过实验，听到的声调高低相同，可见猜想③ （选填“正确”或“错
误”）。
用图甲所示的实验装置做“观察水的沸腾”实验.
（1）组装器材时如何确定铁圈 2 的高度？ 。
时间/min
0
0.5
1
1.5
2
2.5
3
3.5
…
水的温度/°C
94
95
96
97
98
98
98
98
…
（2）当水温升到 94°C 时，每隔 0.5min 记录一次温度计的示数，部分数据记录如下表，分析数据可知，水的沸点是 °C， 本实验应使用 （选填“水银”或“酒精”）温度计，在标准大气压下，水 银的沸点是 357°C，酒精的沸点是 78°C）
（3）在其他条件不变的情况下，仅将水的体积增加少许，重复（2）的实验，在图乙中大致画出“温度—时 间”的关系图像。
（ ）
在探究“冰熔化时温度的变化规律”实验中：
（1）为了使试管中的冰受热均匀，且便于记录各时刻的温度值，小明应选用 （选填“甲”或
“乙”）装置来进行实验；
（2）如图丙所示，是小明根据实验数据作出的加热时温度随时间变化的图像，分析图像可知，图中
段（选填“AB”、“BC”或“CD”）表示冰的熔化过程，此过程中冰 （选填“吸 收”、“放出”）热量，温度 （选填“升高”、“降低”或“不变”）；第 8min 时处于
态（选填“固”、“液”或“固液共存”）。
某同学用两个硬纸筒探究小孔成像，如图甲所示。
(1)小孔成像现象可以说明 。
(2)请在乙图中作出蜡烛 AB 在屏上所成的像 A＇B＇ 。
(3)如果用不透光的黑纸把圆形小孔蒙起一半，留一个半圆形小孔透光，控制其他条件不变，蒙起后与蒙起 前比较，像发生的变化有 。
(4)该同学实验后总结了以下四句说法，其中正确的是
A.薄膜上出现烛焰的像是倒立的
B.保持小孔和烛焰的位置不变，向前推动内筒，烛焰的像更明亮
C.保持小孔，屏和烛焰的位置都不变，蜡烛燃烧变短，烛焰在屏上成的像在原来像的位置 上方
D.蜡烛做顺时针转动时，像也做顺时针转动
如图甲是“探究平面镜成像的特点”的实验装置图。
（1）选用玻璃板代替平面镜，主要是为了便于确定像的 ；
（2）为探究平面镜成像中物与像的大小关系时，在竖直的玻璃板前放点燃的蜡烛 A，拿未点燃的完全相同的蜡烛 B 竖立在玻璃板后面移动，人眼一直在玻璃板的 （选填“前”或 “后”）观察，直至它与蜡烛 A 的像完全重合。这种确定像与物大小关系的方法是 （选填“控制变量法”或“等效替代法”），此时蜡烛 B 替代的 ；（选填蜡烛 A 的像/蜡烛 A）
（3）移去蜡烛 B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是
像；
（4）当蜡烛 A 像玻璃板靠近，蜡烛 A 的像 （选填“变大”、“不变”或“变小”）；
（5）实验中，仔细观察像的位置，会看到平面镜中有两个像，请你分析产生两个像的原因： ；
（6）如果实验中采用厚玻璃板，通过玻璃板在不同位置观察到清晰不重合的两个像，测得两个像之间的距 离为 0.8cm，则玻璃板的厚度为 cm。小明想确定家中穿衣镜成像的反射面，他将笔尖紧贴镜面 A，如图乙所示，发现笔尖的像与笔尖之间有一段距离，说明 （A/B）是反射面。
为了验证光的反射定律，小华同学准备了激光笔、一块平面镜、一块画有法线 ON 的平整白卡纸板、直尺、量角器及铅笔。
（1）本实验中白卡纸板的主要作用是 ；
（2）在图甲中，当入射角增大 10°，反射光线与入射光线的夹角增大 °；
（3）接着做如图乙所示操作，将纸板沿 QN 向后折，此时在 NOF 面上看不到反射光线，此实验现象说明
；
（4）若将纸板倾斜（如图丙）：①在白纸板上 （选填“能”、“不能”）观察到反射光线；②此时，ON （选填“是”或“不是”）入射光线 EO 的法线。
如图所示，小明用激光笔探究光现象中的一些规律．
(1)如图甲，在空水槽中，要使激光束照射后的亮点与事先设置的 A 点重合，激光笔必须“对准”A 点照射， 这个操作的物理依据是 ，若要显示激光的传播路径，可以进行的操作有 （仅要求写出一种方 法）；
(2)保持入射光和水槽不动，向水槽中注水，当水面超过A 点时（如图乙），激光照射的亮点将出现在A 点
（选填“上方”、“下方”或“重合位置”），随着水面上升，亮点的位置将 （选填“上升”、“下降”或“不变”）；
(3)保持入射光、水槽和水面高度不变，若将水糟的左底部慢慢抬起，激光束的折射角将 ，反射角将
（以上两空均选填“增大”、“不变”或“减小”）。
在“探究凸透镜成像规律”的实验中：
（1）如图甲所示，该透镜焦距 f＝ cm；
（2）将蜡烛、凸透镜、光屏依次安装在光具座上后，点燃蜡烛，光屏上得到蜡烛的像如图乙所示。若要让像成在光屏的中心位置，则可以将凸透镜向 移动（选填“上”或“下”）；
（3）如图丙所示，把蜡烛放在光具座上 点时（选填“A”、“B”、“C”或“D”），在光屏上能得到一个清晰放大的像， 就是利用这种成像规律工作的（选填“投影仪”、“照相机”或“放大镜”）；
（4）在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的图线如图丁所示。图线中 A、B、C 三点分别与蜡烛在光具座上移动过程中的三个位置相对应。则下列说法正确的是 ；
A.蜡烛处于 AB 间某一位置时，成倒立缩小的实像B.蜡烛处于 BC 间某一位置时，成倒立放大的实像
C.将蜡烛从 C 移动到 B 的过程中，所成像逐渐增大D.将蜡烛从 B 移动到 A 的过程中，所成像逐渐减小
（5）小华同学尝试用自制的水凸透镜来探究“凸透镜成像规律”小华将装置调整至图戊的位置时，光屏上出现清晰的烛焰像，仅将蜡烛和光屏位置对调，根据 的原理，可以在光屏上再次得到清晰的烛焰像， 这个像的成像原理与 （选填“放大镜”“投影仪”或“照相机”）的成像原理相同；在图戊的位置 时，小华利用注射器从水凸透镜中向外抽少许水，光屏上原来清晰的像变得模糊不清，要想重新得到清晰的烛焰像，若在光屏和水凸透镜的位置不变的情况下，应将蜡烛 （选填“远离”或“靠近”）水凸 透镜；或者保持光屏位置不变，给水凸透镜带上合适的 （选填“近视”或“远视”）眼镜。
一、选择题（共 12 题，每题 2 分，每题仅有一个选项是符合题意的正确答案，共 24 分）
下列数值最接近实际情况的是（）
洗澡水的温度大约是 60℃
正常人的体温约为 37℃
中学生的课桌的高度约为 40cm
初中生跑百米赛跑成绩约为 8s
【答案】B
【解析】
【详解】A．洗澡水的温度大约在 40℃~50℃之间。故 A 不符合题意。
B．正常人的体温约为 37℃。故 B 符合题意。
C．中学生的课桌高度约为 90cm 左右。故 C 不符合题意。
D．初中生跑百米赛跑成绩约为 15s 左右。故 D 不符合题意。
如图所示，小明将一端系有乒乓球的细绳栓在横杆上，敲击鼓面时的力度越大时，乒乓球跳动越高，该 实验中使用的乒乓球目的是（）
显示鼓面发声的频率B. 显示鼓面发声的音色
C. 显示乒乓球发声的响度D. 显示鼓面振动幅度
【答案】D
【解析】
【详解】D．用乒乓球的跳动来显示出鼓面的振动，说明声音由振动产生，而当敲击鼓面时的力度越大时， 鼓面振动幅度变大，所以乒乓球跳动更高，故 D 符合题意；
A．发声频率，即振动快慢，与敲击鼓面的力度无关，故 A 不符合题意；
B．音色由振动的材料、方式等较为复杂的因素共同决定，与敲击鼓面的力度无关，故 B 不符合题意；
C．实验中用乒乓球的跳动，显示出鼓面的振动幅度的大小，而不是研究乒乓球的发声情况，故 C 不符合题意。
故选 D。
下列自然现象中，需要吸热的是（）
A.初春，冰雪消融B.盛夏，露珠凝结
C.深秋，绿叶凝霜D.严冬，漫天飘雪
【答案】A
【解析】
【分析】
【详解】A．初春，河流冰雪消融，属于熔化现象，此过程吸热，故 A 符合题意；
B．盛夏，露珠凝结，是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，此过程放热，故 B 不符合题意；
C．深秋，绿叶凝霜，是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面，此过程中放热， 故 C 不符合题意；
D．严冬，漫天飘雪，雪是空气中水蒸气迅速降温，凝华为固体的冰晶，此过程放热，故 D 不符合题意。故选 A。
“影”是生活中常见的光现象，如做光学游戏的“手影”、留下美好记忆照片的“摄影”、幻灯机射到 屏幕上的“投影”、湖岸景色在水中形成的“倒影”等，下图中与物理知识对应关系正确的是（）
A.倒影——光的折射B.手影——平面镜成像
C.投影——凸透镜成像 D.摄影——光的反射
【答案】C
【解析】
【详解】A．倒影是平面镜成像现象，是由于光的反射形成的，故 A 错误；
B．手影是光被手阻挡而形成的光找不到的区域，手影的形成属于光的直线传播现象，故 B 错误；
C．投影是物距在一倍焦距与二倍焦距之间，像距大于二倍焦距，成倒立、放大的实像，属于凸透镜成像现
象，故 C 正确；
D．摄影是物距大于二倍焦距，像距在一倍焦距与二倍焦距之间，成倒立、缩小的实像，属于凸透镜成像现 象，故 D 错误。
故选 C。
小明利用分度值为 1mm的刻度尺测量一个物体的长度，三次测量记录的数据分别为 23.9mm、24.0mm、
24.0mm，若以 cm 为单位记录最终测量结果，应记为（）
A. 2.39cmB. 2.397cmC. 2.40cmD. 2.4cm
【答案】C
【解析】
【详解】长度为
故选 C。
l  2.39cm  2.40cm  2.40cm  2.40cm
3
保温瓶中装有大量 0℃的水，然后放入少量﹣4℃的冰，盖好瓶塞，则（）
有少量水凝固成冰B. 有少量冰熔化成水
C. 冰、水多少都不变D. 冰、水的温度都不变
【答案】A
【解析】
【详解】水凝固成冰的条件是：达到凝固点、继续放热。把装有大量 0℃的水，放入少量－4℃的冰，盖好瓶塞，满足水凝固成冰的条件，则有少量水凝固成冰。
故选 A。
如图所示，在 A 处点燃一支蜡烛，从①平面镜、②凸透镜和③中央有小孔的纸板三种器材中选择一个器材，放入 P 处的方框内，在方框的右侧光屏（未画出）上成清晰的像，而且随着光屏远离 P，所成的像逐渐变大．对于方框内所放的器材，下列判断中正确的是
一定是①
一定是②
一定是③
②和③均有可能
【答案】C
【解析】
【详解】保持蜡烛在 A 的位置不变，若在方框内放入上述某一器材后，能在方框的右侧光屏上成像，而且随着光屏离开 P 的距离增大，所成清晰的像也逐渐变大。平面镜所成的像与距离无关，且为虚像不能在光屏上呈现；凸透镜所成的像与物距和像距有关，当改变物距时，像距也改变才能成清晰的像；小孔成像是远离小孔越远，成的像越大，根据题目已知条件，方框内所放的器材一定是③，故 ABD 项不符合题意，C 项符合题意。
“迷你实验室”中有这样一个小实验，在一只不透明的杯子底部放一枚硬币。移动杯子，使眼睛刚刚看 不到硬币。保持眼睛和杯子的位置不变，慢慢向杯子里倒水，当水达到一定深度时，刚才看不到的硬币又 看见了。如图中，能合理解释这一现象的是（ ）
A.B.
C.D.
【答案】D
【解析】
【详解】A．当我们用眼睛看水中物体时，物体所反射的光从水中斜射入空气中，折射光偏离法线，进入到 了我们的眼睛，我们才能看清物体，图 A 中折射角小于入射角，故 A 不符合题意；
BC．光的传播方向错误，故 BC 不符合题意；
D．光是从硬币上反射出的，又因为光从水中斜射入空气中时，折射角大于入射角，故 D 符合题意。故选 D。
下列是观察对岸的树木在水中倒影的光路图，正确的是（ ）
A.B.
C.D.
【答案】B
【解析】
【分析】
【详解】树木在水中形成倒影，是因为来自岸上树木的光线斜射到水面上发生反射，反射光线进入眼睛， 所以才能观察到对岸的树木在水中的倒影，故 ACD 错误，B 正确。
故选 B。
如图所示，将一透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到透镜的距离为 L， 下面说法正确的是（）
一定是凸透镜，若透镜远离纸的过程中光斑一直变大，则透镜的焦距一定小于 L
一定是凸透镜，纸上的光斑是太阳通过透镜所成的实像
由于纸上呈现一个并非最小的光斑，所以可能是凹透镜
一定是凸透镜，若透镜远离纸的过程中光斑先变小再变大，则透镜的焦距一定小于 L
【答案】A
【解析】
【详解】将一透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，但光斑比镜面小很多，说明该透镜对光线有会聚作用，是凸透镜，若透镜远离纸的过程中光斑一直变大，则透镜的焦距一定小于 L；若透镜远离纸的过程中光斑，先变小再变大，则透镜的焦距一定大于 L，故 A 正确，BCD 错误。
故选 A。
要测量 1 元硬币的厚度，为尽可能减小实验误差，下列方案中最合理的是（）
用毫米刻度尺仔细地测量 1 枚 1 元硬币的厚度
用毫米刻度尺测量 10 枚相同 1 元硬币叠加起来的总厚度，再除以 10
用毫米刻度尺多次测量 1 枚 1 元硬币的厚度，然后求平均值
用毫米刻度尺分别测量 10 枚相同硬币中每一枚的厚度，然后求它们的平均值
【答案】B
【解析】
【详解】A．用刻度尺仔细地测量 1 个硬币的厚度，由于一枚硬币的厚度很小，不易直接测量，若直接测量则误差会很大，故 A 不符合题意；
B．用刻度尺测出 10 个 1 元硬币叠加起来的总厚度，再除以 10 是最佳方案，采取累积法，总厚度较大，易测长度，误差较小，故 B 符合题意；
C．用刻度尺多次测 1 个硬币的厚度，再求平均值不是最佳方案，因为一枚硬币的厚度很小，不易直接测量， 故 C 不符合题意；
D．用刻度尺分别测出 10 个 1 元硬币的厚度，再求平均值不是最佳方案，因为一枚硬币的厚度很小，不易直接测量，故 D 不符合题意。
故选 B。
某同学用自制的水凸透镜完成凸透镜成像的实验．某次实验中在光屏上得到清晰倒立、缩小的像（如图所示），下列说法正确的是
此时凸透镜的焦距大于 15 cm
将蜡烛远离凸透镜，应使光屏远离凸透镜才能再次得到清晰的像
继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到清晰的像， 说明透镜越凸，焦距越小
继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到清晰的像， 这可以解释远视眼的形成原因
【答案】C
【解析】
【详解】A、由图可知，此时物距为 30cm，成倒立、缩小的实像，则 30cm＞2f，即 f＜15cm，故 A 错误；
B、将蜡烛远离凸透镜，物距变大，像距应变小，应使光屏靠近凸透镜才能再次得到清晰的像，故 B 错误；
CD、当他继续向凸透镜内注水，使水凸透镜的焦距变小，透镜的聚光能力变强，光线会比注水前要提前交 汇，所以像会向透镜方向移动，这说明透镜越凸，焦距越小；远视眼的成因是晶状体的折光能力变小，像呈现在视网膜的前方，故 C 正确，D 错误；
二、填空题（共 7 题，每空 1 分，共 26 分）
仪器的使用和读数：
（1）图甲是小明使用温度计的情形，他操作的错误是 ．图乙是改正错误后，温度计的示数， 为 °C；
（2）图丙中木块的长度为 cm；
（3）图丁中机械秒表的示数为 s。
【答案】①. 读数时温度计的玻璃泡没有与被测液体充分接触②. 32③. 2.20④. 140
【解析】
【详解】[1]使用温度计测量液体温度时，温度计的玻璃泡应该浸没在被测液体中，图中错误的是温度计的玻璃泡没有浸没在液体中；
[2]如图乙所示，该温度计的刻度值从下往上是增大的，分度值是 2°C，根据液柱所指位置，该温度计的示数是 32°C；
[3]图丙中刻度尺的分度值是 0.1cm，木块的左端放在 3cm 刻度值处，右端放在刻度尺 5cm 后面的第二个小格上，而刻度尺的读数需要读到分度值的下一位，所以该木块的长度为
5.20cm-3.00cm=2.20cm；
[4]图丁机械秒表的小表盘是分针，一圈是 15min，大表盘是秒针，一圈是 30 秒，秒针指在 20 秒处，而分
针指在 2 与 3 之间，没有过半，偏向 2，所以机械秒表的读数是
2 60s  20s  140s 。
舞台上云雾缭绕，是利用固态二氧化碳（干冰） 时吸热导致空气中的水蒸气遇冷
而产生的效果（以上两空写物态变化名称）。如图将干冰分别放入装油和装水的杯中，可以看到水和油中都 有大量的气泡产生，根据实验现象可初步判断气泡中的主要成分是 （选填“二氧化碳”或“水蒸 气”）。
【答案】①. 升华②. 液化③. 二氧化碳
【解析】
【详解】[1][2]舞台上云雾缭绕，是利用固态二氧化碳（干冰）升华时吸热导致空气中的水蒸气遇冷液化而 产生的效果。
[3]将干冰分别放入装油和装水的杯中，可以看到水和油中都有大量的气泡产生，这是因为干冰在常温下升 华为气态，因干冰是固态二氧化碳，所以其升华而成的气体是二氧化碳气体，所以气泡中的主要成分是二氧化碳。
小明对光现象部分知识归纳总结如下：
(1)如图甲所示，让一束太阳光通过 （填一种光学元件），可观察到光的色散现象，实验中，位于光屏 （选填“a”或“b”）处以外的光能使温度计示数明显升高，光屏上呈现的红、绿、
三种色光称为光的三原色。
(2)如图乙所示，一束红光沿 AO 从空气射向玻璃，OB 和 OC 分别是红光的反射光和折射光，OB 与 OC 互相垂直。若入射角为 60°，则折射角为 °。如果一束紫光也沿 AO 斜射向玻璃，则紫光的折射光与 OC 比较会更 （选填“靠近”或“远离”）法线。
(3)如图丙为夏天树荫下许多大小不一的圆形光斑。这些圆形光斑的大小主要与 （选填“树叶间 小孔的大小”、“树叶间小孔到地面的距离”或“太阳到树叶间小孔的距离”）有关。路旁的花是红色的，透过
蓝色的玻璃看这朵花，则这朵花呈现 色。
(4)光在真空中传播速度约为 m/s。“当地球遮住太阳的光，月亮便走进了地球的阴影”，这是某 影片中的台词片断，它描述的是 现象（选填“日食”或“月食”）。
【答案】①. 三棱镜②. a③. 蓝④. 30⑤. 靠近⑥. 树叶间小孔到地面的距离
⑦. 黑⑧. 3×108⑨. 月食
【解析】
【详解】(1)[1][2][3]太阳光不是单一颜色的光，通过三棱镜后分解成红、橙、黄、绿、蓝、靛、紫七种颜色的光，故图中方框内的光学元件是三棱镜，红光之外是红外线，红外线的热效应很强，红外线能使温度计示数升高很快，故实验中，a 处为红光，位于光屏 a 处以外的光能使温度计示数明显升高，光的三原色是红、绿、蓝。
(2)[4][5]因为入射角为 60°，反射角等于入射角，所以反射角为 60°，因为反射光线与折射光线恰好垂直，即反射光线与折射光线的夹角等于 90°，所以反射角与折射角之和等于 90°，故折射角为 30°，由光的色散可知紫光比红光的折射能力强，所以紫光的折射角小于红光，故紫光的折射光线与 OC 比较更应靠近法线。
(3)[6]树荫下看到很多圆形的光斑，这些圆形光斑的形成可以用光的直线传播来解释，该现象属于小孔成像 现象，这时候的光斑是太阳的像，小孔成像所成的像的形状与孔的形状无关，像的大小与树叶间小孔到地面的距离有关。
[7]蓝色的玻璃只能透过蓝光，红花反射的红光被蓝玻璃吸收了，没有光通过蓝玻璃，故透过蓝色的玻璃看 这朵花，则这朵花呈现黑色。
(4)[8][9]光在真空中的传播速度为 3×108m/s，因为光沿直线传播，当太阳、地球、月亮处在同一条直线上时， 而且地球在中间，那么月球会进入地球的影子区域形成月食。
如图甲是一只魔术箱，正面看起来是一个完整的空纸箱，把纸币从空箱顶端的投币口投入，结果纸币“不翼而飞”，这是因为魔术箱中有一块 （选填“玻璃板”或“平面镜”），它与箱底的夹角为
°。如图乙也是一只魔术箱，箱的左右两侧同一水平线上各有一个 小孔，一束光从左侧的小孔射入，将一块遮光板从顶部的窄缝插入箱中，正好挡住光线，可光仍从右孔射出，这是因为魔术箱里面暗藏平面镜。下列选项中平面镜的作用与其一致的是（）
A.舞蹈演员利用平面镜观察和矫正自己的姿势
B.较小的花店一面墙上安装平面镜
C.夜间自行车的尾灯被机动车灯光照射时将光反射回来，引起司机的注意
【答案】 ①. 平面镜 ②. 45 ③. C
【解析】
【详解】[1][2]从甲图观察口看到正前方是方格子，整体好像是一个空箱子，利用了平面镜成像原理，箱子中安装一个与箱底倾斜 45°平面镜，让人感觉是一个完整的箱子，而纸币从空箱顶端的投币口投入后在平面镜的后面，所以让人觉得纸币“不翼而飞”。所以玻璃箱中有中有一块平面镜且与箱底的夹角为 45°。
[3]图乙魔术箱中平面镜的作用为改变光的传播方向。
AB．平面镜的作用为利用平面镜成像，故 AB 项不符合题意；
C．平面镜的作用为利用平面镜改变光的传播方向，故 C 项符合题意。故选 C。
小明两眼视力缺陷不同，将一只 2B 铅笔紧贴他所佩戴眼镜的两个镜片，透过镜片看到铅笔的像如图甲所示。则图中右侧的镜片是 （选填“凸透镜”或“凹透镜”）；如图乙所示，光会聚于 b 点，在虚线区域内放入图甲中眼镜的（选填“左侧镜片”或“右侧镜片”）后，光会聚于主光轴 MN 上的 c 点。
【答案】①. 凸透镜②. 左侧镜片
【解析】
【详解】[1]将一只铅笔紧贴眼镜的两个镜片，透过眼镜看到铅笔的形状，左侧是正立、缩小的虚像，右侧 是正立、放大的虚像。根据透镜成像规律可知，左侧的镜片是凹透镜，右侧的镜片是凸透镜。
[2]由题意可知，两条光线沿直线传播会聚于主光轴上 b 点，在虚线框内放入镜片后，光会聚于主光轴上的
c 点，镜片对光起到了发散作用，则镜片是凹透镜，即左侧镜片。
如图，为某水文站设计的检测沱江河水位的示意图。光源 S 与光屏 MN 在同一水平面上，从光源 S 发出的一束方向不变、与水平面成 45°角的光，经水面反射后，在光屏上的 P 点处形成一个光斑，光斑的位置随
水位的变化而变化。光屏 MN 在水中所形成的像是 （选填“虚像”、“实像”）；若光斑 P 向左移动了 2.4m，那么，说明水位升高了 m。
【答案】①. 虚像②. 1.2
【解析】
【详解】[1]水面相当于平面镜，平面镜成像的特点是：物像等距、物像等大、虚像；故光屏 MN 在水中所形成的像是正立、等大的虚像。
[2]先通过水面作出发光点 S 的对称点 S′，连接 S′P 交水面于点 O，SO 为入射光线，OP 为反射光线，如下图所示：
若光斑 P 向左移动到 E 点，则说明水位上升了。由题知
PE=OF=2.4m
因为从 S 点发出的一束与水平面成 45°角，则△FGO 为等腰直角三角形，则
CG  1 OF  1  2.4m=1.2m 22
如图所示，点光源、凸透镜的光心、光屏的中心在同一水平直线上，对图示装置进行如下操作：
（1）保持透镜固定，移动点光源和光屏，若移到某一位置时，在光屏中间看到了最清晰的像，此时 MO=10cm，若 MO=ON，该凸透镜的焦距是 ；
（2）在光屏的正中央画一直径等于凸透镜直径的圆，固定凸透镜的位置，再将光源从紧贴凸透镜的位置缓慢向外移动，直到光屏上的光斑 ，就可以用刻度尺测出凸透镜的焦距。若此时 MO=10cm，ON=20cm，则该凸透镜的焦距为 cm。
【答案】①. 5cm②. 最小最亮③. 20
【解析】
【详解】（1）[1]依题意得，像距 ON 等于物距 MO，则此时满足
MO  ON  2 f
则
f  1 MO  1 10cm=5cm 22
（2）[2][3]当光源从紧贴凸透镜的位置缓慢向外移动，直到光屏上的光斑上出现一个最小最亮的光斑时，光斑为凸透镜的焦点，则该凸透镜的焦距为
ON  20cm
三、解答题（本题有 7 小题，共 50 分）
【答案】
如图所示，请根据平面镜成像的特点作出物体 AB 在平面镜中的像 A′B′。
【解析】
【详解】平面镜成像中，像与物关于平面镜对称，用虚线分别过 A、B 点做平面镜的垂线，根据像距等于物距，分别取得像点 A′、B′，用虚线连接 A′B′，并在 A′点上打上箭头，即可得像 A′B′，如图所示：
请你将如图所示凸透镜的光路图补充完整。
【答案】
【解析】
【详解】通过凸透镜光心的光线传播方向不变，故延长经过光线的入射光线，即为折射光线，折射光线指向焦点，说明入射光线与主光轴平行，故过折射点作主光轴的平行线，即可以画出入射光线，故如图所示：
如图所示，A 是人眼，B 是水中鱼的嘴巴，C 是树上的野果。某一时刻，人眼刚好看到水中小鱼（虚像） 正在吃水中树上的野果（虚像），请画出野果在水中像的位置 C'以及人眼看到小鱼嘴巴 B'的光路图。（保留作图痕迹）
【答案】
【解析】
【详解】画出关于水面的对称点 C′，即为树上的野果的像位置；连接 A C′，与水面交于点 O，连接 CO 即为入射光线，OA 为反射光线；又因为野果在水中像的位置 C'以及人眼看到小鱼嘴巴 B'重合，说明野果和小
鱼处光线的入射点都在 O 点，连接 BO 即为入射光线，OC′为折射光线，人眼逆着折射光线看上去，刚好看到水中小鱼（虚像）正在吃水中树上的野果（虚像），如下图
如图所示有 5 支玻璃量筒，其中 a、b、c 或 d、e 等截面积，c 的截面积小于 d 的截面积；a、b 或 c、d、
e 液面等高；a、c、d、e 等高；b 与 c 不等高。各量筒内装有如图所示的水。某同学根据吹玻璃量筒时听声调的高低猜想发声的频率可能与
猜想①：气柱的长短有关；
猜想②：量筒的横截面积有关； 猜想③：水柱的长度有关。
（1）若探究“音调与气柱长短的关系”，应选量筒 。
A．ab B．cd C．ad D．bd
（2）若选择的是量筒 c、d，则可以探究猜想 （选填“①”或“②”或“③”）。
（3）若他们选择的是量筒 d、e，通过实验，听到的声调高低相同，可见猜想③ （选填“正确”或“错 误”）。
【答案】 ①. A ②. ② ③. 错误
【解析】
【详解】（1）[1]当探究“发声的音调高低与气柱长度的关系”时，要控制量筒的粗细相同，气柱长短不同， 观察图中可知 a、b 符合条件。
故选 A。
（2）[2]对比量筒 c、d 可以发现：这两个量筒的粗细相同，气柱长短也相同，但量筒内装的水柱长短不同， 故他们探究的是②气柱发声频率跟量筒的横截面积是否有关。
（3）[3]若他们选择的是量筒 d、e，d、e 空气柱高度和横截面积相同，只有水柱的长度不同，通过实验， 听到的声调高低相同，可知音调与水柱长短无关，可见猜想③错误。
用图甲所示的实验装置做“观察水的沸腾”实验.
（1）组装器材时如何确定铁圈 2 的高度？ 。
时间/min
0
0.5
1
1.5
2
2.5
3
3.5
…
水的温度/°C
94
95
96
97
98
98
98
98
…
（2）当水温升到 94°C 时，每隔 0.5min 记录一次温度计的示数，部分数据记录如下表，分析数据可知，水的沸点是 °C， 本实验应使用 （选填“水银”或“酒精”）温度计，在标准大气压下，水 银的沸点是 357°C，酒精的沸点是 78°C）
（3）在其他条件不变的情况下，仅将水的体积增加少许，重复（2）的实验，在图乙中大致画出“温度—时 间”的关系图像。
（ ）
【答案】 ①. 根据酒精灯外焰的 高度调节铁圈 2 的高度 ②. 98③. 水 银 ④.
【解析】
【详解】(1)[1]按规范要求，要使用酒精灯的外焰加热，调节铁圈 2 的高度时，需要点燃酒精灯，所以组装
器材时根据酒精灯外焰的高度调节铁圈 2 的高度；
(2)[2]由表格数据可知，水在第 2min 开始，水不断吸收热量，温度保持 98°C 不变，所以此时水的沸点是 98°C；
[3]水的沸点是 98°C，而酒精的沸点是 78°C，若玻璃泡里面的液体是酒精，那么当酒精的温度达到 78°C 后会发生汽化现象，导致温度计损坏，所以玻璃泡里面液体的沸点不能比所测液体沸点低，故本实验应该使用水银温度计；
(3)[4]根据表格中数据，在时间和温度图像上描点，用光滑的曲线连接各点，在其他条件不变的情况下，仅 将水的体积增加少许，根据 m  V ，即水的质量增加了，重复（2）的实验，相同时间水的温度变化更慢一些，如图所示：
在探究“冰熔化时温度的变化规律”实验中：
（1）为了使试管中的冰受热均匀，且便于记录各时刻的温度值，小明应选用 （选填“甲”或
“乙”）装置来进行实验；
（2）如图丙所示，是小明根据实验数据作出的加热时温度随时间变化的图像，分析图像可知，图中
段（选填“AB”、“BC”或“CD”）表示冰的熔化过程，此过程中冰 （选填“吸 收”、“放出”）热量，温度 （选填“升高”、“降低”或“不变”）；第 8min 时处于
态（选填“固”、“液”或“固液共存”）。
【答案】①. 乙②. BC③. 吸收④. 不变⑤. 固液共存
【解析】
【详解】（1）[1]甲图直接用酒精灯加热，冰受热不均匀，乙图通过酒精灯加热烧杯中的水，从而加热试管
中的冰，这种方法叫水浴法，冰受热均匀，所以应选乙装置进行实验。
（2） [2][3][4][5]由图丙可知，冰在 BC 段吸收热量但温度不变，所以 BC 段表示冰的熔化过程，第 8min 时冰还处于熔化过程中，故此时的冰处于固液共存态。
某同学用两个硬纸筒探究小孔成像，如图甲所示。
(1)小孔成像现象可以说明 。
(2)请在乙图中作出蜡烛 AB 在屏上所成的像 A＇B＇ 。
(3)如果用不透光的黑纸把圆形小孔蒙起一半，留一个半圆形小孔透光，控制其他条件不变，蒙起后与蒙起 前比较，像发生的变化有 。
(4)该同学实验后总结了以下四句说法，其中正确的是
A.薄膜上出现烛焰的像是倒立的
B.保持小孔和烛焰的位置不变，向前推动内筒，烛焰的像更明亮
C.保持小孔，屏和烛焰的位置都不变，蜡烛燃烧变短，烛焰在屏上成的像在原来像的位置 上方
D.蜡烛做顺时针转动时，像也做顺时针转动
【答案】 ①. 光的直线传播 ②.③. 变暗变清晰 ④. ABCD
【解析】
【详解】(1)[1]小孔成像是应该光在均匀空气中沿直线传播形成的，因此小孔成像现象说明了光在均匀介质 中是沿直线传播的。
(2)[2]发光物体的每一个点都可看作为点光源，每个点光源发出的光都会通过小孔照到屏幕的某个区域。蜡烛 A 点发出的光线经小孔下边缘，到达光屏下部，蜡烛 B 点发出的光线经小孔上边缘，到达光屏的上部， 成的像是倒立的实像，蜡烛成像如图所示。
(3)[3]用不透光的黑纸把圆形小孔蒙起一半，小孔会变小，仍会形成完整的清晰的像，但因为透过的光线变 少，像的亮度会变暗。
(4)[4]A．小孔成的像为倒立的实像，故 A 正确；B．保持小孔和烛焰的位置不变，向前推动内筒，则物距
减小，光会汇聚，则亮度变亮，故 B 正确；C．蜡烛 A 点发出的光线经小孔下边缘，到达光屏下部，蜡烛燃烧变短，烛焰在屏上成的像也会上移，故 C 正确；D．物体做顺时针转动时，像也做顺时针转动，而不是做逆时针转动，故 D 正确。故选 ABCD。
如图甲是“探究平面镜成像的特点”的实验装置图。
（1）选用玻璃板代替平面镜，主要是为了便于确定像的 ；
（2）为探究平面镜成像中物与像的大小关系时，在竖直的玻璃板前放点燃的蜡烛 A，拿未点燃的完全相同的蜡烛 B 竖立在玻璃板后面移动，人眼一直在玻璃板的 （选填“前”或 “后”）观察，直至它与蜡烛 A 的像完全重合。这种确定像与物大小关系的方法是 （选填“控制变量法”或“等效替代法”），此时蜡烛 B 替代的 ；（选填蜡烛 A 的像/蜡烛 A）
（3）移去蜡烛 B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是
像；
（4）当蜡烛 A 像玻璃板靠近，蜡烛 A 的像 （选填“变大”、“不变”或“变小”）；
（5）实验中，仔细观察像的位置，会看到平面镜中有两个像，请你分析产生两个像的原因： ；
（6）如果实验中采用厚玻璃板，通过玻璃板在不同位置观察到清晰不重合的两个像，测得两个像之间的距 离为 0.8cm，则玻璃板的厚度为 cm。小明想确定家中穿衣镜成像的反射面，他将笔尖紧贴镜面 A，如图乙所示，发现笔尖的像与笔尖之间有一段距离，说明 （A/B）是反射面。
【答案】 ①. 位置 ②. 前 ③. 等效替代法 ④. 蜡烛 A ⑤. 虚 ⑥. 不变 ⑦. 见解析 ⑧. 0.4 ⑨. B
【解析】
【详解】（1）[1]透明的玻璃板，可以观察到玻璃板的另一侧，即在观察到 A 蜡烛像的同时，也能观察到蜡烛 B，确定像的位置。
（2）[2][3][4]为了比较像和物体的大小光线，在竖立的玻璃板前点燃蜡烛 A，拿未点燃的蜡烛 B 竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至它与蜡烛 A 的像完全重合，这种方法是等效替代法， 用蜡烛 B 替代的是蜡烛 A。
（3）[5]实像可以成在光屏上，虚像不能成在光屏上，移去蜡烛 B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，说明平面镜所成的像是虚像。
（4）[6]平面镜成像大小跟物体大小有关，与物体到平面镜的距离无关，蜡烛 A 向玻璃板靠近，像的大小不会变化。
（5）[7]玻璃板有两个反射面，因为玻璃的两个表面同时发生反射，两个反射面各成一个像，所以成两个像。
（6）[6]根据像和物到反射面的距离相等，平面镜的前后两面所成的像之间的距离为平面镜厚度的 2 倍，即平面镜的厚度是 0.4cm。
[7]将笔尖紧贴镜面 A，发现笔尖的像与笔尖之间有一段距离，这是因为玻璃有一定的厚度，笔尖通过 B 面成像（穿衣镜的里层镀了膜，镀膜后增强了光的反射），从而造成笔尖的像与笔尖之间有一段距离，由此可见，B 是反射面。
为了验证光的反射定律，小华同学准备了激光笔、一块平面镜、一块画有法线 ON 的平整白卡纸板、直尺、量角器及铅笔。
（1）本实验中白卡纸板的主要作用是 ；
（2）在图甲中，当入射角增大 10°，反射光线与入射光线的夹角增大 °；
（3）接着做如图乙所示操作，将纸板沿 QN 向后折，此时在 NOF 面上看不到反射光线，此实验现象说明
；
（4）若将纸板倾斜（如图丙）：①在白纸板上 （选填“能”、“不能”）观察到反射光线；②此时，ON （选填“是”或“不是”）入射光线 EO 的法线。
【答案】①. 显示光的传播路径②. 20③. 反射光线、入射光线和法线在同一平面内④. 不能⑤. 不是
【解析】
【详解】（1）[1]本实验是验证光的反射定律，最关键最困难的是观察记录光线的位置，可让光紧贴纸板射 向平面镜，使光在纸板上发生漫反射，从而显示光路，便于从各个方向观察光路。
（2）[2]若入射角增大 10°时，反射角也增大 10°，则反射光线与入射光线的夹角增大
10  10  20
（3）[3]由于反射光线、入射光线和法线都在同一平面内，将纸板沿 QN 向后折，两块纸板不在同一平面上， 所以此时在 NOF 面上看不到反射光线，因此这个现象说明了：反射光线、入射光线和法线都在同一平面内。
（4）[4][5]若将纸板倾斜，让光线仍贴着纸板沿 AO 方向射向镜面，此时反射光线与入射光线仍在同一平面
内，不在纸板这一平面上，所以不能看到反射光线；此时，纸板与平面镜不垂直，所以 ON 不再是入射光线
EO 的法线。
如图所示，小明用激光笔探究光现象中的一些规律．
(1)如图甲，在空水槽中，要使激光束照射后的亮点与事先设置的 A 点重合，激光笔必须“对准”A 点照射， 这个操作的物理依据是 ，若要显示激光的传播路径，可以进行的操作有 （仅要求写出一种方 法）；
(2)保持入射光和水槽不动，向水槽中注水，当水面超过A 点时（如图乙），激光照射的亮点将出现在A 点
（选填“上方”、“下方”或“重合位置”），随着水面上升，亮点的位置将 （选填“上升”、“下降”或“不变”）；
(3)保持入射光、水槽和水面高度不变，若将水糟的左底部慢慢抬起，激光束的折射角将 ，反射角将
（以上两空均选填“增大”、“不变”或“减小”）。
【答案】①. 光在均匀介质中是沿直线传播的②. 在光的传播路径上喷水雾③. 下方④. 下降⑤. 不变⑥. 不变
【解析】
【详解】(1)[1]因为光均匀介质中沿直线传播，所以，在空水槽中，要使激光束照射后的亮点与事先设置的
A 点重合，激光笔必须“对准”A 点照射。
[2]若要显示激光的传播路径，可以在光的传播路径上喷水雾，或者喷烟雾。
(2)[3]如果保持入射光和水槽不动，向水槽中注水，当水面超过 A 点时，由于光在水面处发生折射，折射角小于入射角，折射光线向法线方向偏折，所以激光照射的亮点将出现在 A 点下方。
[4]随着水面上升，光在水面上的入射点将向右移动，而折射光线的方向不变，所以亮点的位置将下降。
(3)[5][6]保持入射光、水槽和水面高度不变，若将水槽的左底部慢慢抬起，则水面上升，但仍然是水平的， 所以激光束的入射角不变，因此激光束的折射角和反射角都不变。
在“探究凸透镜成像规律”的实验中：
（1）如图甲所示，该透镜焦距 f＝ cm；
（2）将蜡烛、凸透镜、光屏依次安装在光具座上后，点燃蜡烛，光屏上得到蜡烛的像如图乙所示。若要让像成在光屏的中心位置，则可以将凸透镜向 移动（选填“上”或“下”）；
（3）如图丙所示，把蜡烛放在光具座上 点时（选填“A”、“B”、“C”或“D”），在光屏上能得到一个清晰放大的像， 就是利用这种成像规律工作的（选填“投影仪”、“照相机”或“放大镜”）；
（4）在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的图线如图丁所示。图线中 A、B、C 三点分别与蜡烛在光具座上移动过程中的三个位置相对应。则下列说法正确的是 ；
A.蜡烛处于 AB 间某一位置时，成倒立缩小的实像B.蜡烛处于 BC 间某一位置时，成倒立放大的实像
C.将蜡烛从 C 移动到 B 的过程中，所成像逐渐增大D.将蜡烛从 B 移动到 A 的过程中，所成像逐渐减小
（5）小华同学尝试用自制的水凸透镜来探究“凸透镜成像规律”小华将装置调整至图戊的位置时，光屏上出现清晰的烛焰像，仅将蜡烛和光屏位置对调，根据 的原理，可以在光屏上再次得到清晰的烛焰像， 这个像的成像原理与 （选填“放大镜”“投影仪”或“照相机”）的成像原理相同；在图戊的位置 时，小华利用注射器从水凸透镜中向外抽少许水，光屏上原来清晰的像变得模糊不清，要想重新得到清晰的烛焰像，若在光屏和水凸透镜的位置不变的情况下，应将蜡烛 （选填“远离”或“靠近”）水凸 透镜；或者保持光屏位置不变，给水凸透镜带上合适的 （选填“近视”或“远视”）眼镜。
【答案】①. 10.0②. 下③. C④. 投影仪⑤. ABD⑥. 光路可逆⑦. 投影仪
⑧. 远离⑨. 远视
【解析】
【详解】（1）[1]由甲图可知，焦点到凸透镜光心的距离为
40.0cm-30.0cm=10.0cm
故该透镜的焦距 f=10.0cm。
（2）[2]由图乙得，像成在光屏上方位置，要使像成在光屏的中心位置，即使像往下移动，由光过光心不发 生偏转得，凸透镜向下移动。
（3）[3]当物距小于 2f 且大于 f 时，凸透镜成倒立放大的实像，因此把蜡烛放在光具座上 C 点时，在光屏上能得到一个清晰放大的像。
[4]投影仪的成像原理是凸透镜成倒立放大的实像。
（4）[5]由图丙得，A 点在离凸透镜 2f 外，B 点在离凸透镜 2f 处，C 点在离凸透镜 2f 到 f 之间，则
A．蜡烛处于 AB 间某一位置时，成倒立缩小的实像，故 A 正确；
B．蜡烛处于 BC 间某一位置时，成倒立放大的实像，故 B 正确；
C．将蜡烛从 C 移动到 B 的过程中，物距逐渐变大，像距逐渐变小，所成像逐渐减小，故 C 错误；
D．将蜡烛从 B 移动到 A 的过程中，物距逐渐变大，像距逐渐变小，所成像逐渐减小，故 D 正确。故选 ABD。
（5）[6][7]图戊中，物距大于像距，成的是缩小的实像。根据光路可逆得，仅将蜡烛和光屏位置对调，可以在光屏上再次得到清晰的烛焰像，此时像距大于物距，光屏上出现放大的实像，与投影仪的成像原理相同。
[8][9]在图戊的位置时，小华利用注射器从水凸透镜中向外抽少许水，凸透镜变薄，会聚能力变弱，像变远， 则光屏上原来清晰的像变得模糊不清，要想重新得到清晰的烛焰像，若在光屏和水凸透镜的位置不变的情况下，根据物远像近像变小得，应将蜡烛远离水凸透镜；凸透镜对光线由会聚作用，凹透镜有发散作用， 保持光屏位置不变时，可以给水凸透镜带上合适的远视眼镜。
