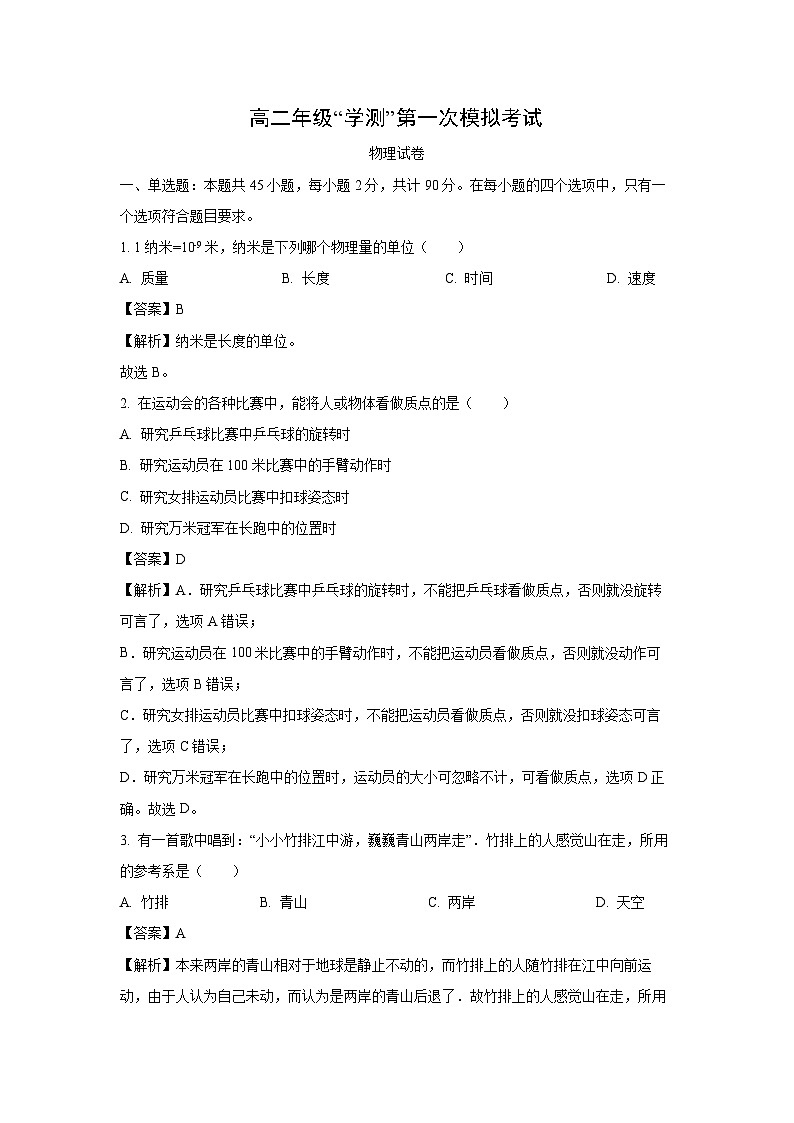

2024~2025学年江苏省新沂市高二(上)“学测”第一次模拟考试物理试卷(解析版)

这是一份2024~2025学年江苏省新沂市高二(上)“学测”第一次模拟考试物理试卷(解析版)，共22页。试卷主要包含了单选题，非选择题等内容，欢迎下载使用。
一、单选题：本题共45小题，每小题2分，共计90分。在每小题的四个选项中，只有一个选项符合题目要求。
1. 1纳米=10-9米，纳米是下列哪个物理量的单位（ ）
A. 质量B. 长度C. 时间D. 速度
【答案】B
【解析】纳米是长度的单位。
故选B。
2. 在运动会的各种比赛中，能将人或物体看做质点的是（ ）
A. 研究乒乓球比赛中乒乓球的旋转时
B. 研究运动员在100米比赛中的手臂动作时
C. 研究女排运动员比赛中扣球姿态时
D. 研究万米冠军在长跑中的位置时
【答案】D
【解析】A．研究乒乓球比赛中乒乓球的旋转时，不能把乒乓球看做质点，否则就没旋转可言了，选项A错误；
B．研究运动员在100米比赛中的手臂动作时，不能把运动员看做质点，否则就没动作可言了，选项B错误；
C．研究女排运动员比赛中扣球姿态时，不能把运动员看做质点，否则就没扣球姿态可言了，选项C错误；
D．研究万米冠军在长跑中的位置时，运动员的大小可忽略不计，可看做质点，选项D正确。故选D。
3. 有一首歌中唱到：“小小竹排江中游，巍巍青山两岸走”．竹排上的人感觉山在走，所用的参考系是（ ）
A. 竹排B. 青山C. 两岸D. 天空
【答案】A
【解析】本来两岸的青山相对于地球是静止不动的，而竹排上的人随竹排在江中向前运动，由于人认为自己未动，而认为是两岸的青山后退了．故竹排上的人感觉山在走，所用的参考系是竹排或是竹排上相对于竹排静止不动的物体．故选A．
【点睛】参考系是假定静止不动的物体，参考系的选择是任意的，选择不同的参考系同一种运动情况我们观察到的结果往往不同．

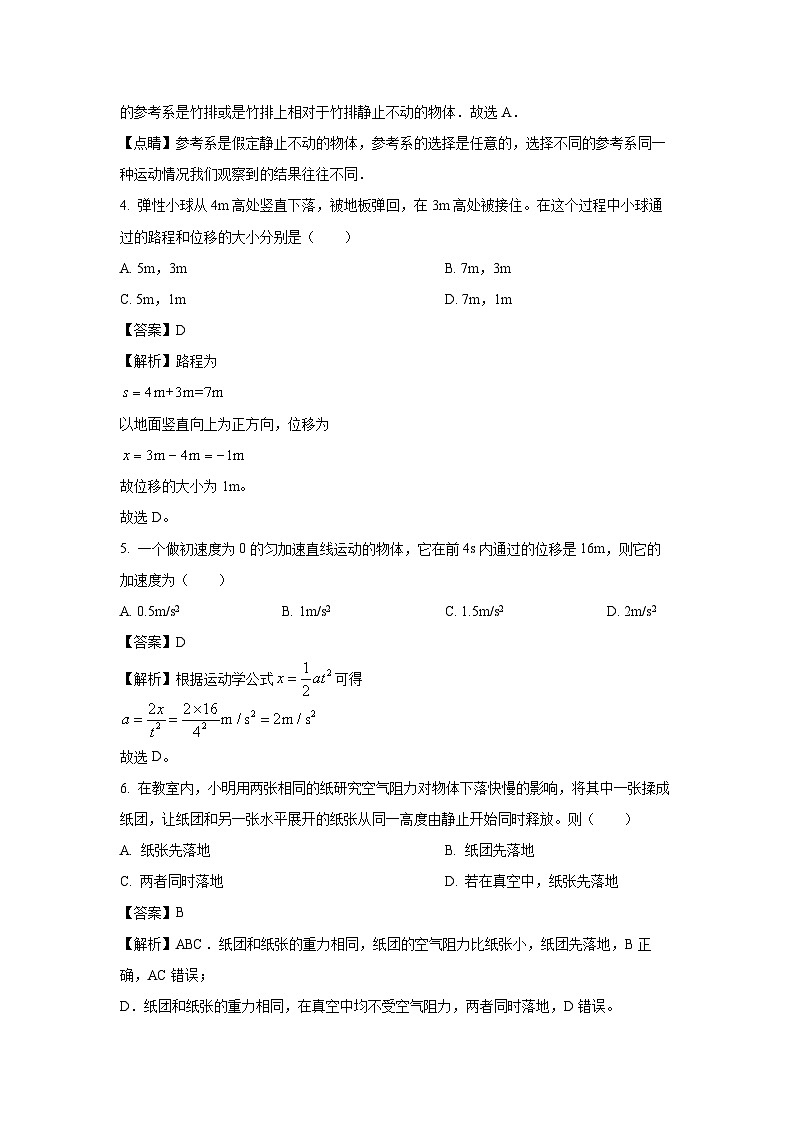

4. 弹性小球从4m高处竖直下落，被地板弹回，在3m高处被接住。在这个过程中小球通过的路程和位移的大小分别是（ ）
A. 5m，3mB. 7m，3m
C. 5m，1mD. 7m，1m
【答案】D
【解析】路程为
以地面竖直向上为正方向，位移为
故位移的大小为1m。
故选D。
5. 一个做初速度为0的匀加速直线运动的物体，它在前4s内通过的位移是16m，则它的加速度为（ ）
A. 0.5m/s2B. 1m/s2C. 1.5m/s2D. 2m/s2
【答案】D
【解析】根据运动学公式可得
故选D。
6. 在教室内，小明用两张相同的纸研究空气阻力对物体下落快慢的影响，将其中一张揉成纸团，让纸团和另一张水平展开的纸张从同一高度由静止开始同时释放。则（ ）
A. 纸张先落地B. 纸团先落地
C. 两者同时落地D. 若在真空中，纸张先落地
【答案】B
【解析】ABC．纸团和纸张的重力相同，纸团的空气阻力比纸张小，纸团先落地，B正确，AC错误；
D．纸团和纸张的重力相同，在真空中均不受空气阻力，两者同时落地，D错误。

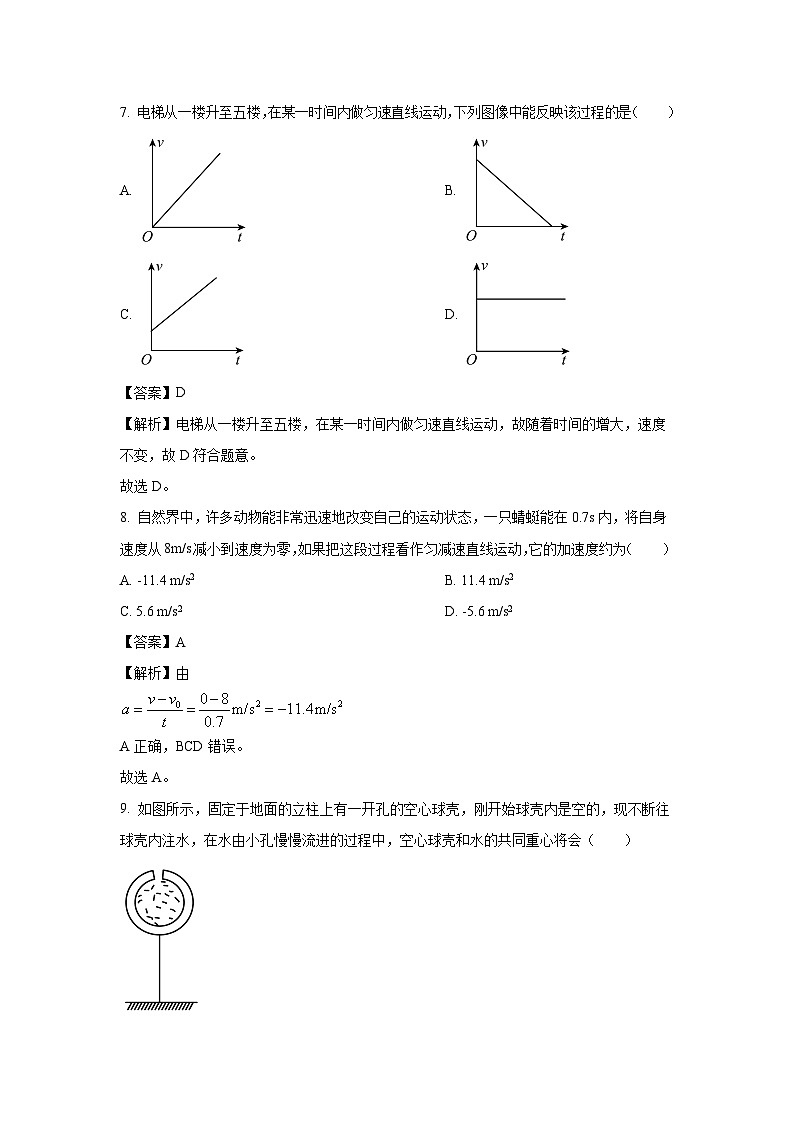

7. 电梯从一楼升至五楼，在某一时间内做匀速直线运动，下列图像中能反映该过程的是（ ）
A. B.
C. D.
【答案】D
【解析】电梯从一楼升至五楼，在某一时间内做匀速直线运动，故随着时间的增大，速度不变，故D符合题意。
故选D。
8. 自然界中，许多动物能非常迅速地改变自己的运动状态，一只蜻蜓能在0.7s内，将自身速度从8m/s减小到速度为零，如果把这段过程看作匀减速直线运动，它的加速度约为（ ）
A. -11.4 m/s2B. 11.4 m/s2
C. 5.6 m/s2D. -5.6 m/s2
【答案】A
【解析】由
A正确，BCD错误。
故选A。
9. 如图所示，固定于地面的立柱上有一开孔的空心球壳，刚开始球壳内是空的，现不断往球壳内注水，在水由小孔慢慢流进的过程中，空心球壳和水的共同重心将会（ ）
A. 一直上升
B. 一直降低
C. 先降低后升高
D. 先升高后降低
【答案】C
【解析】没有水时，球壳中心在球心，注水后中心降低，满水时中心在球心。说明中心先下降后上升。
故选C。
10. 如图所示，跳水项目中，当运动员踩压跳板使跳板弯曲到最低点时，下列说法正确的是（ ）
A. 跳板发生形变，运动员的脚没有发生形变
B. 运动员受到的支持力是运动员的脚发生形变而产生的
C. 此时跳板对运动员支持力和运动员的重力等大
D. 此时跳板对运动员的支持力大于运动员的重力
【答案】D
【解析】A．跳板发生形变，运动员对跳板有压力，跳板受到的压力是由动员的脚发生形变而产生的，A错误；
B．运动员受到的支持力，是跳板发生形变而产生的，B错误；
CD．跳水运动员踩压跳板使跳板弯曲到最低点时，跳板发生形变而产生弹力作用在人身上，人的合力向上将向上加速运动，则跳板对运动员的支持力大于运动员的重力，C错误、D正确。
故选D。
11. 某学生做“弹簧弹力与形变量的关系”实验，在弹性限度内绘制的图像如图所示。该弹簧的劲度系数为（ ）
A. 50N/mB. 100N/mC. 150N/mD. 200N/m
【答案】A
【解析】根据
可知，弹簧劲度系数为图线斜率，即
故选A。
12. 用如图所示的装置做“探究两个互成角度的力的合成规律”的实验，下列说法中正确的是（ ）
A. 实验中只需记录弹簧测力计示数的大小
B. 同一实验过程中，结点O的位置不变
C. 用铅笔沿图中细线直接画出直线表示该力的方向
D. 用两只弹簧测力计拉橡皮条时，两线绳间夹角必须为90°，以便求出合力的大小
【答案】B
【解析】A．实验中需记录弹簧测力计拉力的大小和方向还有结点的位置，故A错误；
B．要保证两个弹簧称的拉力与一个弹簧称的拉力效果相同，橡皮条要沿相同方向伸长量相同，则О点的位置应固定，故B正确；
C．记录方向时，通过在细线下方描点的方法进行，故C错误；
D．在实验中两个分力的夹角大小适当，且二力的大小要适量大些，这样有利于减小实验中偶然误差的影响，不需要夹角必须为90°，合力是通过作图得出的，不是计算出来的，故D错误。
13. 屋檐下重为的风铃被水平风力吹起，在偏离竖直方向角的位置保持静止，设风力为，系风铃的轻绳对风铃的拉力为，若恒定，则下列说法正确的是（ ）
A. 等于F
B. 一定小于
C. 与合力大于G
D. 与合力大小等于G
【答案】D
【解析】AB. 由
可知，一定大于，AB错误；
CD. 根据平衡原理可知，与合力大小与G相等、方向相反，C错误、D正确。
故选D。
14. 如图所示，当冰壶在冰面上滑动时（ ）
A. 冰壶受到的重力与冰壶对冰面的压力是一对平衡力
B. 冰面对冰壶的支持力与冰壶对冰面的压力是一对平衡力
C. 冰壶受到的重力与冰壶对冰面的压力是一对相互作用力
D. 冰壶受到重力与冰面对冰壶的支持力是一对平衡力
【答案】D
【解析】AC. 冰壶受到的重力与冰壶对冰面的压力大小相等、方向相同，不是一对平衡力，也不是一对相互作用力，AC错误；
B. 冰面对冰壶的支持力与冰壶对冰面的压力大小相等、方向相反，且作用在两个物体上，是一对相互作用力，B错误；
D. 冰壶受到的重力与冰面对冰壶的支持力大小相等、方向相反，作用在同一物体，是一对平衡力，D正确。
故选D。
15. 实验“探究加速度与力、质量的关系”的实验装置如图所示，用该装置研究小车的加速度a与质量M的关系时，下列说法中错误的是
A. 实验时，应先接通电源，再释放小车
B. 打点计时器应接在学生电源的直流输出端
C. 在探究加速度a与质量M的关系时，应保证小车的合力大小不变
D. 在探究加速度a与质量M的关系时，为了直观判断二者间的关系，作出a－图象
【答案】B
【解析】A．实验时应先接通电源，然后再释放小车，故A正确；
B．电磁打点计时器应接电源的低压交流输出端，故B错误；
CD．在探究加速度a与质量M的关系时，应控制小车的合力不变，改变小车的质量M，要直观的反映这两个量之间的关系时，可以通过作图来解决，为了直观判断二者间的关系，应作出a－图象，故CD正确。
本题选错误的，故选B。
16. 原来在光滑水平面上的一个质量为2kg的物体向左匀速运动，忽然受到一个水平向右的大小为4N的恒力后的运动过程，物体的加速大小和方向，下列判断正确的是（ ）
A. 2m/s2，向右B. 2m/s2，向左
C. 0.5m/s2，向右D. 0.5m/s2，向左
【答案】A
【解析】由牛顿第二定律可得
解得加速度大小为
a=2m/s2
加速度的方向与恒力的方向相同，水平向右。
故选A。
17. 某片树叶从空中飘落的轨迹为曲线。则该树叶（ ）
A. 速度在不断变化
B. 一定在做匀变速运动
C. 所受的合力一定保持不变
D. 加速度方向可能与速度方向始终在同一直线上
【答案】A
【解析】A．树叶从空中飘落的轨迹为曲线，则速度的方向不断改变，速度不断变化，故A正确；
BC．若树叶做匀变速曲线运动，此时合力与加速度不变，所以树叶可能做匀变速运动，故BC错误；
D．雪花的运动轨迹为曲线，合力与速度方向不共线，即加速度方向与速度方向不在同一直线上，故D错误；
故选A。
18. 在一端封闭的玻璃管内注满清水，水中放一个红蜡块，将玻璃管的开口端用橡胶塞塞紧。把玻璃管倒置蜡块沿玻璃管匀速上升。在蜡块匀速上升的同时，将玻璃管紧贴着黑板沿水平方向向右匀速运动，观察蜡块做（ ）
A. 匀速直线运动B. 匀减速直线运动
C. 匀变速曲线运动D. 匀加速直线运动
【答案】A
【解析】蜡块沿玻璃管匀速上升，同时沿水平方向向右匀速运动，两个方向的加速度均为零，即和加速度仍为零。所以蜡块做匀速直线运动。
故选A。
19. 如图所示，投掷者将飞镖以某一速度水平掷出，一小段时间后击中靶心上方。该投掷者若要击中靶心，则需要采取的可能措施有哪些，均不考虑空气阻力（ ）
A. 仅将飞镖的质量变大一些
B. 仅把投掷点向上移
C. 仅把投掷点向前移
D. 投掷时用力小一些，其他不变
【答案】D
【解析】A．飞镖掷出后做平抛运动，水平方向有
竖直方向有
由上述分析可知，飞镖质量不会影响飞镖的运动轨迹，所以其仍然击中靶心上方，
A错误；
B． 结合上述分析，若仅将投掷点上移，飞镖运动时间不变，则其击中点将更往上，不会击中靶心，B错误；
C． 同理，若仅把投掷点向前移，则其水平方向位移减小，运动时间将变小，导致竖直方向上位移距离减小，即将击中靶心更上方， C错误；
D．投掷时用力小一些，即速度小一些，则其飞镖水平位移不变，故运动时间将会变长，竖直方向的位移将会增加，击中点将会下移，所以有可能击中靶心，D正确。
故选D。
20. 如图，用开瓶器打开瓶盖，开瓶器上A、B两点绕O点转动的角速度分别为ωA和ωB，线速度大小分别为vA和vB，则（ ）
A. vAvBC. ωAωB
【答案】A
【解析】CD．开瓶器上A、B两点绕O点转动，所以
CD错误；
AB．根据


解得
A正确，B错误。
故选A。
21. 如图所示的风力发电机工作时，叶片转动的角速度为，叶片端点A做匀速圆周运动的半径为r，则A点的向心加速度大小为（ ）
A. B.
C. D.
【答案】A
【解析】由向心加速度公式
故选A。
22. 如图所示，有一个水平大圆盘绕过圆心的竖直轴匀速转动，小强站在距圆心为r处的P点不动。则他受到的作用力有（ ）
A. 重力、支持力、向心力
B. 重力、支持力
C. 摩擦力、向心力
D. 重力、支持力、摩擦力
【答案】D
【解析】由于小强随圆盘做匀速圆周运动，一定需要向心力，该力一定指向圆心方向，而重力和支持力在竖直方向上，它们不能充当向心力，因此他会受到摩擦力作用，且充当向心力，向心力是效果力，不是小强受到的力，故他受到重力、支持力、摩擦力。
故选D。
23. 由开普勒行星运动定律可知，所有行星绕太阳运动的轨迹都是椭圆，太阳在（ ）
A. 椭圆的一个焦点上B. 椭圆的两个焦点连线的中点上
C. 椭圆轨迹上的一点D. 任意一点
【答案】A
【解析】所有行星绕太阳运动的轨道都是椭圆，太阳处在椭圆的一个焦点上，故选A。
24. 如图所示，“南大仙林星”绕太阳依次从a→b→c→d→a运动。在轨道上、、、四个位置中，该行星受太阳引力最大的是（ ）
A. B. C. D.
【答案】A
【解析】根据万有引力定律可知
相同条件下，两个物体间的距离越小，它们之间的万有引力就越大，由于“南大仙林星”在a点离太阳最近，故该行星在a点受到太阳的引力最大。
故选A。
25. 北斗问天，国之夙愿。我国北斗三号系统的收官之星是地球静止轨道卫星，其轨道半径约为地球半径的7倍。则该地球静止轨道卫星（ ）
A. 其发射速度一定大于11.2km/s
B. 在轨道上运动的线速度一定小于7.9km/s
C. 它运行周期大于24h
D. 它可以经过北京正上空，所以我国能利用它进行电视转播
【答案】B
【解析】A．发射地球卫星的最小速度是7.9km/s，而不能超过11.2km/s，一旦超过会脱离地球束缚，A错误；
B．地球卫星的圆形环绕速度的最大速度是7.9km/s，地球静止轨道卫星在轨道上运动的线速度一定小于7.9km/s，B正确；
C．地球静止轨道卫星，相对地球静止，与地球自转周期相同为24h，C错误；
D．地球静止轨道卫星，处于赤道上空，不能经过北京上空，D错误．
故选B。
26. 如图所示，拉力F大小为10N，方向与水平方向夹角，物体在拉力F作用下沿水平面向右前进了10m。此过程中拉力F做功为（ ）
A. B. C. D. 50J
【答案】D
【解析】根据功的计算公式可得，拉力做的功为
27. 如图所示，桌面离地高h，质量为m的小球离地高H，若以桌面为参考平面，则小球的重力势能为（ ）
A. mghB.
C. D.
【答案】C
【解析】若以桌面为参考平面，则小球高度为
根据重力势能的定义可知，小球的重力势能为
解得
故选C
28. 一汽车质量为1500kg，速度的大小为20m/s，则汽车的动能为（ ）
A. 3.0×105JB. 4.5×105J
C. 5.4×105JD. 6.0×105J
【答案】A
【解析】汽车的动能
故选A。
29. 一辆汽车保持额定功率P行驶。当汽车的速度为v时，此时牵引力的大小为（ ）
A. PvB. C. Pv2D.
【答案】B
【解析】根据
此时牵引力的大小为
故选B。
30. 有三个质量都是m的小球a、b、c，以大小相同的速度v0在空中同一点分别竖直向上、水平和斜向上抛出，三球运动描述正确的是（不计空气阻力）（ ）
A. 三球落地时动能相同B. 三球落地时间相同
C. 三球落地时速度相同D. 三球落地时机械能不同
【答案】A
【解析】A．由动能定理得
，
m、h、v0相同，因此落地动能相同，故A正确；
B．虽然运动的加速度相同，但发生的位移不同，故落地时间不同，选项B错误．
C．速度是矢量，做平抛与斜抛的小球落地速度方向与水平方向不垂直，做竖直上抛的小球落地速度竖直向下，三小球落地速度方向不同，落地速度不同，故C错误；
D．在运动的过程中，只有重力做功，机械能守恒，它们的初位置和初速度都是相同的，所以它们的机械能相同，所以D错误；
故选A。
31. 静电给人们带来很多方便，但有时也带来很多麻烦，甚至造成危害。下列静电现象中，属于防止静电现象危害的是（ ）
A. 避雷针B. 静电喷涂
C. 静电复印D. 静电除尘
【答案】A
【解析】静电喷涂、静电复印以及静电除尘均是利用静电现象，只有避雷针属于防止静电现象危害，故A正确BCD错误。
故选A。
32. 下列物品中必须用到磁性材料的是（ ）
A. DVD碟片B. 计算机上的磁盘
C. 钢钉D. 喝水用的搪瓷杯子
【答案】A
【解析】必须用到磁性材料的是计算机上的磁盘，DVD碟片、电话卡、喝水用的搪瓷杯子都不一定需要．所以选A
33. 下列各图中，A、B两点电场强度相同的是（ ）
A. B.
C. D.
【答案】C
【解析】A．如图，A、B两点距点电荷相等，则场强大小相等，方向不同，A错误；
B．如图，A、B两点场强方向相同，但A点场强小于B点场强，B错误；
C．匀强电场中的场强处处相同，C正确；
D．A、B两点场强方向相同，大小不相等，D错误。
故选C。
34. 电场中A、B两点间的电势差为，将电荷量为的点电荷从A点移到B点，在此过程中，电场力对该电荷做的功为（ ）
A. B. C. D.
【答案】B
【解析】A、B两点间的电势差为U，电荷电量为q，则电场力做功为
故选B。
35. 下列仪器能用于测量电阻的仪器是（ ）
A. 电磁打点计时器B. 弹簧测力计
C. 电压表D. 多用电表
【答案】D
【解析】A．电磁打点计时器是计时仪器，不能测量电阻，故A错误；
B．弹簧测力计用来测量力的大小，故B错误；
C．电压表测量电路中的电压，故C错误；
D．多用电表可以用来测量电阻，故D正确。
故选D。
36. 某金属导线的电阻为R，现将它均匀拉长到直径为原来的一半，那么该导线的电阻变为（ ）
A. B. C. D.
【答案】D
【解析】由于直径拉为原来的一半，所以导线的横截面积变为原来的。又因为体积不变，则长度变为原来的4倍。由于导体电阻与横截面积成反比，与长度成正比。导体电阻变为原来的16倍。故A、B、C错误，D正确。
故选D。
37. 如图所示是新型“风光互补”景观照明灯，它“头顶”小风扇，“肩扛”光电池板，“腰挎”照明灯，“脚踩”蓄电池。下列说法正确的是（ ）
A. 照明灯利用的风能属于不可再生能源
B. 夜晚蓄电池放电，将化学能转化为电能
C. 小风扇利用风力发电，将电能转化为机械能
D. 太阳能为可再生能源，光电池板将电能转化为光能
【答案】B
【解析】A．照明灯利用的风能属于可再生能源。故A错误；
B．夜晚蓄电池放电，将化学能转化为电能。故B正确；
C．小风扇利用风力发电，将机械能转化电能。故C错误；
D．太阳能为可再生能源，光电池板将光能转化为电能。故D错误。
故选B。
38. 某同学用游标卡尺测量物体的长度，如图所示的读数为（ ）
A. 3.06cmB. 3.6cmC. 2.96cmD. 2.97cm
【答案】A
【解析】游标卡尺的读法是先读主尺的示数，再度游标尺的示数，游标尺是10分度的，故精确度为0.1mm，图中的读数为
A正确，BCD错误。
故选A。
39. 如图所示的电路中，电源的电动势E和内阻r恒定不变，灯泡L恰能正常发光。如果变阻器的滑片向a端滑动，则（ ）
A. 灯泡L变暗，电流表的示数减小B. 灯泡L变亮，电流表的示数增大
C. 灯泡L变暗，电流表的示数增大D. 灯泡L变亮，电流表的示数不变
【答案】C
【解析】变阻器的滑片向a端滑动时，电阻R1变小，根据“串反并同”可知，与并联的灯泡L功率变小，即灯泡变暗；
由于总电阻减小，电动势不变，则电流表电流变大。
故选C。
40. 如图所示，图线a、b分别表示电阻、的伏安特性曲线，下列说法中正确的是（ ）
A.
B.
C. 将与串联在电路中，它们两端的电压之比为2：1
D. 将与并联在电路中，通过它们的电流之比为2：1
【答案】D
【解析】AB．根据电阻的定义式和题中图像可知，当电流都为2A时，电阻之比等于电压之比
故A、B错误；
C．根据公式
得当两个电阻中的电流相等时，它们两端的电压之比
故C错误；
D．将与并联在电路中，流过它们的电压是相等的，所以通过它们的电流之比为电阻之比的反比，得
故D正确。
故选D。
41. 如图所示，闭合的矩形线圈abcd放在范围足够大的匀强磁场中，若矩形线圈在磁场中匀速运动，则穿过线圈的磁通量的变化情况是（ ）
A. 增加B. 减少
C. 不变D. 不能确定
【答案】C
【解析】根据磁通量的定义式Φ＝BS可知，线圈在匀强磁场中匀速运动时，B和S都不变，则磁通量不变。
故选C。
42. 探究电磁感应现象的实验装置如图所示，下列操作不能使电流计指针偏转的是（ ）
A. 闭合开关瞬间B. 断开开关瞬间
C. 闭合开关后，拔出线圈A瞬间D. 线圈A放在线圈B中不动
【答案】D
【解析】A．闭合开关瞬间，A线圈中电流产生的磁场，导致B线圈的磁通量增大，则B线圈中产生感应电流使电流计偏转，A正确，不符合题意；
B．开关断开瞬间，A线圈中电流产生的磁场消失，导致B线圈的磁通量减小，则B线圈中产生感应电流使电流计偏转，B正确，不符合题意；
C．开关闭合后，A线圈从B线圈拔出的过程中，导致B线圈的磁通量减小，则B线圈中产生感应电流使电流计偏转，C正确，不符合题意；
D．线圈A放在线圈B中不动，A线圈中电流产生的磁场恒定不变，则B线圈的磁通量不发生改变，无感应电流产生，电流计不偏转，D错误，符合题意；
故选D。
43. 某卫星通过遥感探测器寻找地热资源，这是利用了地热资源发出的（ ）
A. 红外线B. 可见光C. 紫外线D. X射线
【答案】A
【解析】温度不同的物体发出的红外线波长不同，由此可以探测地热资源，故A正确；
故选A。
44. 把“能量子”概念引入物理学的物理学家是（ ）
A. 托马斯·杨B. 麦克斯韦C. 普朗克D. 赫兹
【答案】C
【解析】普朗克引入能量子的概念，得出黑体辐射的强度按波长分布的公式，与实验符合得非常好，并由此开创了物理学的新纪元。
故选C。
45. 如图所示，匀强电场的电场强度为E，相距为L的A、B两点间的电势差UAB为（ ）
A. ELB. EdC. D.
【答案】B
【解析】设AB连线的位移与电场方向的夹角为，相距为L的A、B两点间的电势差
二、非选择题：本大题共5小题，每小题2分，共计10分。
请根据以下内容，完成第46题~第47题。某同学用如（a）图所示的实验装置验证机械能守恒定律。
46. 在本实验操作中，下列哪些操作是有利于较好的完成本次实验验证（ ）
A. 尽量选质量大、体积小的重锤
B. 重锤质量一定要先测量出来
C. 纸带越长越好
D. 纸带上选择的第一个计数点对应物体速度一定要为0
【答案】A
【解析】A．尽量选质量大、体积小的重锤，可以最大限度的减小空气阻力对重锤的影响，故A正确；B．重锤质量不需要先测量出来，因为重锤的动能增加量和重力势能减小量中，都包含重锤的质量，验证机械能守恒的时候可以约去，故B错误；
C．纸带的目的是记录重锤下落的高度，不是越长越好，故C错误；
D．纸带上选择第一个计数点对应的物体速度不一定要为0，故D错误。
47. 某次实验中得到的一条纸带如（b）图所示，相邻两点时间间隔为0.02s。则打B点时物体速度大小为___________m/s；（结果保留两位小数）
【答案】3.60
【解析】打B点时物体速度大小为
48. 小明同学用伏安法测一节干电池的电动势E和内电阻r，所给的其他器材有：
A．电压表V：0～3V～15V
B．电流表A：0～0.6A～3A
C．变阻器R：（20Ω，1A）
D．开关和导线若干
（1）实验中电压表应选用的量程为________（选填“0～3V”或“0～15V”）；
（2）如图1所示，小明已经连接了部分电路，还需要在合适的位置连接一根导线才能进行该实验，请你帮其补充完整________；
（3）小明利用连接好的电路测出几组电流、电压的数值，并画出图像如图2所示，由图像知该电池的电动势E＝1.5V，内电阻r＝________Ω。
【答案】（1）0～3V （2） （3）2.5
【解析】（1）[1]一节干电池的电动势约为1.5V，所以实验中电压表应选用的量程为“0～3V”；
（2）[2]由于一节干电池的内阻较小，一般约为几欧姆，所以电流表应采用相对于电源和电压表外接法，滑动变阻器采用限流式接法，实物电路连接如图所示
（3）[3]根据闭合电路欧姆定律，可得
由图像知图像纵截距表示电源电动势，图像斜率绝对值表示电源内阻，可得
