2024~2025学年广西来宾市兴宾区九年级(上)期中教学质量调研物理试卷(解析版)

这是一份2024~2025学年广西来宾市兴宾区九年级(上)期中教学质量调研物理试卷(解析版)，共20页。试卷主要包含了单项选择题，多项选择题，填空题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

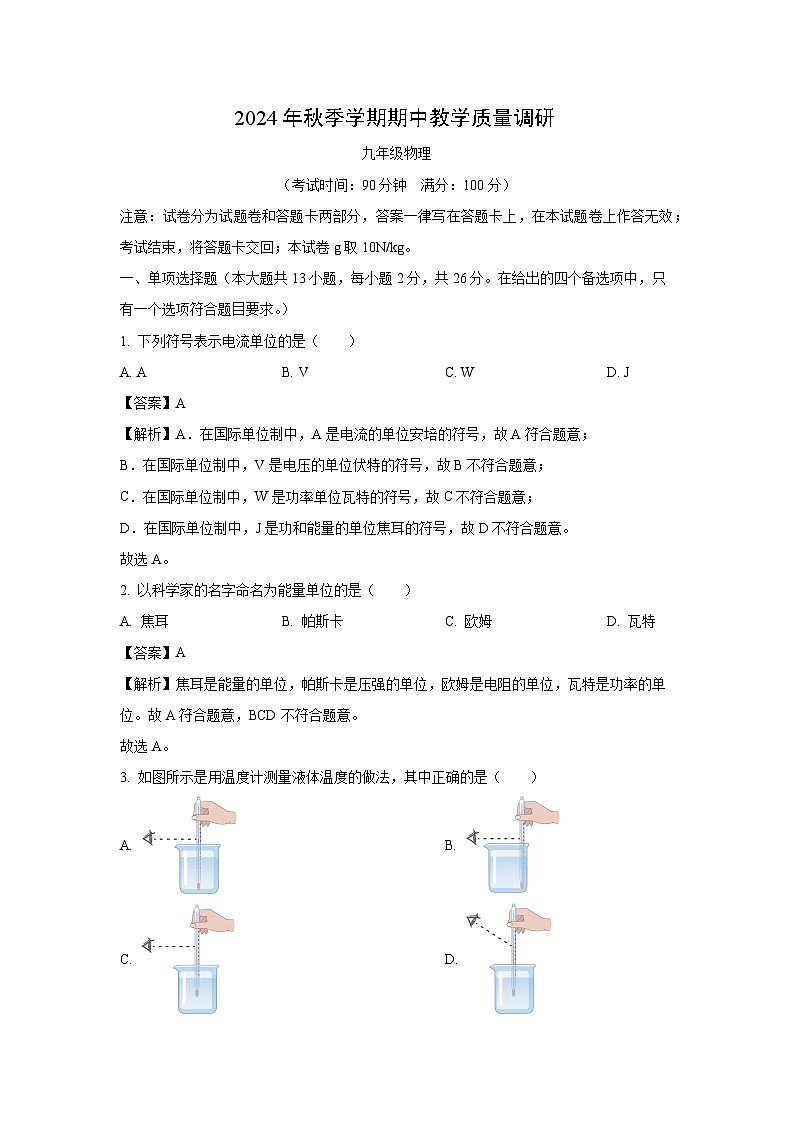

（考试时间：90分钟 满分：100分）
注意：试卷分为试题卷和答题卡两部分，答案一律写在答题卡上，在本试题卷上作答无效；
考试结束，将答题卡交回；本试卷g取10N/kg。
一、单项选择题（本大题共13小题，每小题2分，共26分。在给出的四个备选项中，只有一个选项符合题目要求。）
1. 下列符号表示电流单位的是（ ）
A. AB. VC. WD. J
【答案】A
【解析】A．在国际单位制中，A是电流的单位安培的符号，故A符合题意；
B．在国际单位制中，V是电压的单位伏特的符号，故B不符合题意；
C．在国际单位制中，W是功率单位瓦特的符号，故C不符合题意；
D．在国际单位制中，J是功和能量的单位焦耳的符号，故D不符合题意。
故选A。
2. 以科学家的名字命名为能量单位的是（ ）
A. 焦耳B. 帕斯卡C. 欧姆D. 瓦特
【答案】A
【解析】焦耳是能量的单位，帕斯卡是压强的单位，欧姆是电阻的单位，瓦特是功率的单位。故A符合题意，BCD不符合题意。
故选A。
3. 如图所示是用温度计测量液体温度的做法，其中正确的是（ ）
A. B.
C. D.
【答案】C
【解析】使用温度计测量液体温度时，温度计的玻璃泡要全部浸入被测液体中；温度计的玻璃泡不要碰到容器底或容器壁；读数时玻璃泡要继续留在被测液体中，视线与温度计中的液柱上表面相平。故C正确，ABD错误。
故选C。
4. 夏日的黄山，云雾缭绕！ 宛若人间仙境！ 随着太阳的升起，一段时间后，云雾就会消散得干干净净，山下的村庄清晰地呈现出来了。云雾的形成与消散分别是（ ）
A. 液化与汽化B. 汽化与液化
C. 汽化与升华D. 液化与升华
【答案】A
【解析】云雾是水蒸气液化成的水珠，云雾消散是水珠吸热汽化成水蒸气散失在空气中，故A符合题意，BCD不符合题意。
故选A。

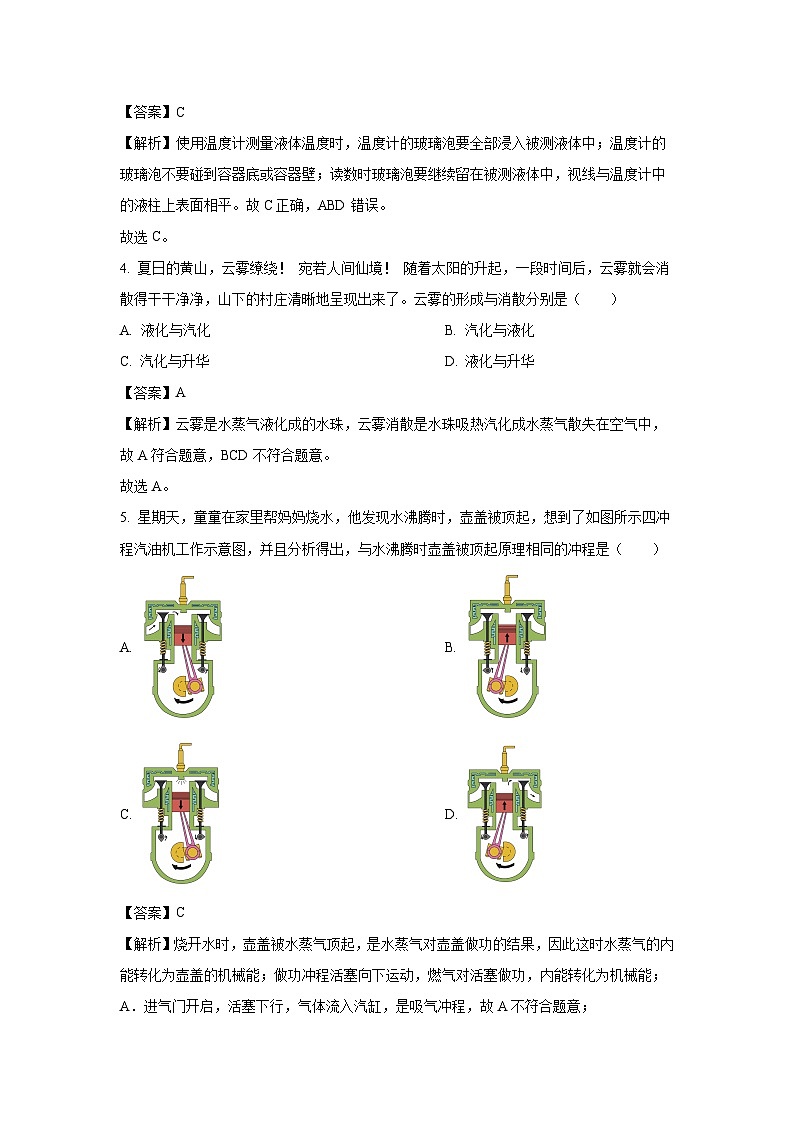

5. 星期天，童童在家里帮妈妈烧水，他发现水沸腾时，壶盖被顶起，想到了如图所示四冲程汽油机工作示意图，并且分析得出，与水沸腾时壶盖被顶起原理相同的冲程是（ ）
A. B.
C. D.
【答案】C
【解析】烧开水时，壶盖被水蒸气顶起，是水蒸气对壶盖做功的结果，因此这时水蒸气的内能转化为壶盖的机械能；做功冲程活塞向下运动，燃气对活塞做功，内能转化为机械能；
A．进气门开启，活塞下行，气体流入汽缸，是吸气冲程，故A不符合题意；
B．两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，故B不符合题意；
C．两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，故C符合题意；
D．排气门开启，活塞上行，气体流出汽缸，是排气冲程，故D不符合题意。

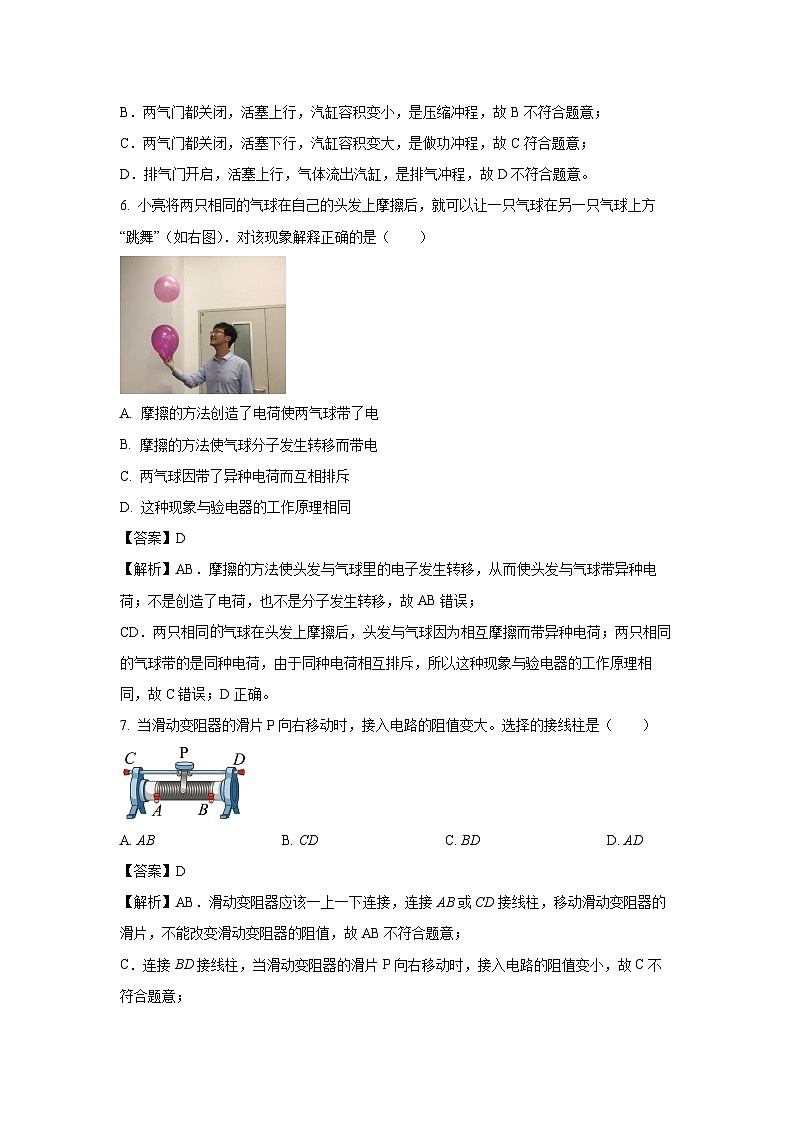

6. 小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如右图）．对该现象解释正确的是（ ）
A. 摩擦的方法创造了电荷使两气球带了电
B. 摩擦的方法使气球分子发生转移而带电
C. 两气球因带了异种电荷而互相排斥
D. 这种现象与验电器的工作原理相同
【答案】D
【解析】AB．摩擦的方法使头发与气球里的电子发生转移，从而使头发与气球带异种电荷；不是创造了电荷，也不是分子发生转移，故AB错误；
CD．两只相同气球在头发上摩擦后，头发与气球因为相互摩擦而带异种电荷；两只相同的气球带的是同种电荷，由于同种电荷相互排斥，所以这种现象与验电器的工作原理相同，故C错误；D正确。
7. 当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择的接线柱是（ ）
A. ABB. CDC. BDD. AD
【答案】D
【解析】AB．滑动变阻器应该一上一下连接，连接AB或CD接线柱，移动滑动变阻器的滑片，不能改变滑动变阻器的阻值，故AB不符合题意；
C．连接BD接线柱，当滑动变阻器的滑片P向右移动时，接入电路的阻值变小，故C不符合题意；
D．连接AD接线柱，当滑动变阻器的滑片P向右移动时，接入电路的阻值变大，故D符合题意。
故选D。
8. 如图所示电路图中，与实物电路对应的是（ ）

A. B.
C. D.
【答案】B
【解析】A、开关控制的是电动机所在支路与实物图不相符；B、一个开关控制干路，一个开关控制灯泡支路，与实物图相符．C、干路上有两个开关，没有开关与灯泡串联，与实物图不相符．D、两开关分别控制两支路，与实物图不相符．故选B．
9. 如图所示物态变化现象中，需要吸热的是（ ）
A. 雾凇的形成B. 河水结冰
C. 樟脑丸逐渐变小D. 露珠的形成
【答案】C
【解析】A．雾凇是空气中的水蒸气遇到天气急剧降温凝华成的雾凇，需要放出热量，不符合题意；
B．河水结冰，是液体凝固成固体现象，需要放热，不符合题意；
C．樟脑丸变小是固体樟脑丸遇热升华为气态，而变小，需要吸热，符合题意．
D．露珠的形成是空气中的水蒸气液化成的小水珠，放热，不符合题意．
10. 如图（a）所示电路，当开关闭合时，电流表 A1、A2 的示数分别如（b）、（c）两图，则电灯 L1中的电流是（ ）
A. 0.28AB. 1.08AC. 1.14AD. 1.36A
【答案】B
【解析】两灯并联在电路中，电流表A1测量干路电流，电流表A2测量支路中L2电流，则A1示数应大于A2示数。但A1指针转过的角度小于A2指针转过的角度，说明二者所用量程不同，A1所用量程为0~3A，其读数为1.4A；A2所用量程为0~0.6A，其读数为0.32A。则L1中电流为
故A、C、D错误，不符合题意；B正确，符合题意。
故选B。
11. 水是人类生存环境的重要组成部分．通过水的三态变化，地球上的水在不停地循环，关于水的三态变化分析错误的是（ ）
A. 阳光晒暖了海洋，海水吸热蒸发成为水蒸气上升到空中
B. 高空中水蒸气遇冷液化成小水滴，相互聚集结成大水滴下降成为雨
C. 冬天，水蒸气在寒冷的高空急剧降温凝固成小冰晶，小冰晶聚集变成雪花飘满大地
D. 雪花熔化成水，和其他降水一样，汇入江河，又注入大海
【答案】C
【解析】试题分析：阳光晒暖了海洋，海水吸热蒸发从液态成为气态的水蒸气上升到空中，是汽化现象，故A正确；高空中温度高的水蒸气遇冷液化成小水滴，小水珠相互聚集结成大水滴下降成为雨，故B正确；冬天，水蒸气在寒冷的高空急剧降温凝华成小冰晶，小冰晶聚集变成雪花飘满大地，故C错误；雪花是固态熔化成液态的水，和其他降水一样，汇入江河，又注入大海，故D正确；故应选C．
12. 如图所示电路，下列说法正确的是（ ）
A. 当闭合S1、断开S2时，电路处于断路状态
B. 当闭合S1、S2时，只有L1会发光
C. 只闭合S1，发现L1和L2都不发光，可能是L1短路
D. 只闭合S1，L1和L2都不发光，一定是L2断路
【答案】B
【解析】A．由电路图可知，当闭合S1、断开S2时，L1、L2串联，电路处于通路状态，故A错误；
B．由电路图可知，当闭合S1、S2时，L2被短路，只有L1会发光，故B正确；
CD．只闭合S1，L1、L2串联，发现L1和L2都不发光，说明电路断路，可能是L1断路，也可能是L2断路，或者L1、L2均断路，若是L1短路，则L1不发光，L2发光，故CD错误。
13. 图甲是观察熔化现象的实验装置。图乙是某种物质熔化时温度随时间变化的图像。下列分析正确的是（ ）
A. 第15min时，该物质的状态是气态
B. 该物质熔化过程中温度不变，所以不需要吸收热量
C. 该物质从开始熔化到完全熔化，持续了7min
D. 该物质的熔点是40℃
【答案】C
【解析】A．如图所示，第13~20min物质的温度还在不断上升，表明还未沸腾，所以第15min时，物质还是液态的，故A错误；
B．该物质熔化过程中温度不变，表明该物质是晶体，晶体熔化吸热，但温度保持不变，故B错误；
C．晶体熔化吸热，但温度保持不变，如图，该晶体熔化为BC段，时间为6~13min，故熔化所用的时间为
故C正确；
D．晶体熔化时不变的温度为晶体的熔点，如图，该晶体熔化为BC段，熔化吸热，但温度保持不变，此温度为80℃，故D错误。
故选C。
二、多项选择题（本大题共3小题，每小题3分，共9分。在每小题列出的四个备选项中，有多个选项符合题目要求，全部选对得3分，选对但不全得2分，有选错得0分。）
14. 为实现国家关于“碳达峰”、“碳中和”目标，东风汽车集团研发了一款新型汽车。与某款汽车同样油耗和使用条件下，发动机工作时，尾气中“汽油味”明显降低，动力更强劲。如图为其发动机某一冲程示意图，下列有关说法错误的是（ ）
A. 尾气中“汽油味”降低，是因为汽油在汽缸中燃烧的较完全
B. 该冲程为做功冲程，机械能转化为内能
C. 汽油在汽缸内完全燃烧，发动机效率可达100%
D. 该发动机减少了碳排放，有利于节约能源和环境保护
【答案】BC
【解析】A．尾气中“汽油味”明显降低，这说明汽油的燃烧率较高，燃烧较完全，故A正确，不符合题意；
B．如图所示，两个气门都关闭，火花塞点火，活塞向下运动，为做功冲程，此冲程燃气的内能转化为活塞的机械能，故B错误，符合题意；
C．汽油在汽缸内不可能完全燃烧，且废气带走了大部分的热量，发动机效率小于100%，故C错误，符合题意；
D．尾气中“汽油味”明显降低，这说明汽油的燃烧率较高，在做相同有用功时，消耗的燃料少，减少了碳排放，有利于节约能源和环境保护，故D正确，不符合题意。
故选BC。
15. 下列是小聪学习物理后，对生活中一些热现象的叙述或解释，正确的是（ ）
A. 北方冬天，温度计里的测温液体用酒精而不用水银，是因为酒精的凝固点高
B. 用没有甩过的体温计测得自己的体温是38℃，则小聪的体温一定不高于38℃
C. 晾衣服摊开晒，主要是为了加快液体表面空气流速，从而加快蒸发
D. 冬天，戴眼镜的他从室内进入室外，镜片会蒙上一层小水珠，是液化现象
【答案】B
【解析】A．北方高寒地区，温度极低，测量温度需用凝固点低的温度计。酒精的凝固点比水银的低，在北方高寒地区测温度，要使用酒精温度计测量气温，而不使用水银温度计，故A错误；
B．由于体温计的特殊构造，用没有甩过的体温计测低于或等于它原来示数的温度时，温度计显示的温度值是原来的温度，没有甩过的体温计测量某同学的体温，体温计显示的示数为38℃，则该同学的体温一定不高于38℃，故B正确；
C．晾衣服摊开晒，主要是为了增大液态的表面积，从而加快蒸发，故C错误；
D．戴眼镜的人从温暖的室内进入寒冷的室外，镜片温度较高，水蒸气不容易液化，镜片不会蒙上一层小水珠，故D错误。
故选B。
16. 用两个相同的电加热器分别给质量和初温都相同的A、B两种液体同时加热，两液体的温度随时间变化关系图像如图所示，下列说法正确的是（ ）
A. A的比热容大于B的比热容
B. 加热相同的时间，A升高的温度大于B升高的温度
C. 加热相同的时间，A吸收的热量等于B吸收的热量
D. 升高相同的温度，A、B吸收的热量相同
【答案】AC
【解析】AD．由图可知当A、B升高相同的温度时，A的加热时间更长，即A吸收的热量更多；由Q吸=cm△t可知，质量相同的不同物体升高相同的温度，比热容大的物质吸收的热量多，因此A液体的比热容大，故A正确，D错误；
B．由图可知，加热相同的时间，B液体升高的温度大于A液体升高的温度，故B错误；
C．用相同的加热器加热时，加热相同的时间，A液体吸收的热量等于B液体吸收的热量，故C正确。
故选AC。
三、填空题（本大题共6小题，每空1分，共12分。）
17. 如图所示，图甲中温度计的示数是______℃，图乙中体温计的示数是______℃。
【答案】-42 36.5
【解析】[1]甲图中，温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃；“20”在“30”的上方，所以显示的温度低于0℃，示数为－42℃。
[1]乙图中，体温计上1℃之间有10个小格，所以一个小格代表的温度是0.1℃，即体温计的分度值为0.1℃；此时体温计的读数为36.5℃。
18. 汽油机和柴油机都属于内燃机，做功冲程都是将___________能转化为机械能，但它们也存在很多不同点，如柴油机的点火方式为压燃式，而汽油机的点火方式为___________。
【答案】内 点燃式
【解析】[1]热机是利用内能来做功的机器，即汽油机和柴油机的做功冲程都是将内能转化为机械能。
[2]由课本的知识可知，汽油机的点火方式是点燃式，柴油机的点火方式是压燃式。
19. 在观察水的沸腾实验中：水沸腾时气泡上升的情况如图______（选填“甲”或“乙”）所示，若实验环境气压明显低于标准大气压，则测得的水的沸点会_______100℃（选填“高于”、“等于”或“低于”）．
【答案】甲 低于
【解析】甲图气泡在上升过程中体积逐渐增大，是沸腾时的现象，乙图气泡在上升过程中体积逐渐缩小，所以是沸腾前的图象．液体的沸点与大气压的关系：液体的沸点随着液面上方气压的增大而升高，随气压减小而降低．若实验环境气压明显低于标准大气压，则测得的水的沸点会低于100℃．
20. 如图所示，用丝线悬挂两个轻质绝缘小球．已知甲球与丝绸摩擦过的玻璃棒相排斥，则乙球带电情况是________．摩擦起电的本质是________(选填“质子”“电子”或“原子核”)发生转移．
【答案】带负电或不带电 电子
【解析】丝绸摩擦过的玻璃棒带正电，甲球与带正电的玻璃棒相互排斥，则甲球带正电，甲吸引乙，乙可能带负电，有可能不带电；摩擦起电是电子由一个物体转移到另一个物体的结果，得到电子的物体带负电，失去电子的物体带正电，故摩擦起电的本质是电子发生转移．
21. 如图所示的电路中，闭合开关后，小灯泡正常发光，电表完好，如果将电流表与电压表的位置互换，则电流表___________，电压表___________。（选填“烧坏”或“不会烧坏”）
【答案】不会 不会
【解析】[1][2]如果将电流表与电压表的位置互换，则电流表并联在灯的两端，将灯短路，电压表和灯串联在电路中，测电源电压，电压表可看作断路，所以，电流表和电压表都不会烧坏。
22. 小亮家的汽车尾部上标，“1.8T”的字样，其中“T”就是“涡轮增压”，通过给发动机足量的空气使汽油更充分地燃烧。其它条件相同时，涡轮增压汽本的热机效率比普通的轿车___________（选填“更高”、“更低”或者“一样大”），同样的汽油加在涡轮增压轿车内与加在普通轿车内相比，热值___________（选填“更高”、“更低”或者“一样大”）。
【答案】更高 一样大
【解析】[1]涡轮增压利用高温、高压的废气冲击涡轮高速旋转，从而增加吸气冲程的进气量和气压，使汽油燃烧更充分，燃气压强更大，这样将更多内能转化为机械能，而燃料完全燃烧放出热量是一定的，由可知，涡轮增压发动机比不带涡轮增压的发动机效率更高。
[2]热值是燃料的特性，与燃烧情况无关，所以同样的汽油加在T型轿车内和加在L型轿车内热值是相同的。
四、作图题（本大题共1小题，共4分。）
23. （1）请根据图中的实物图，在虚线框内画出对应的电路图。
（2）请根据电路图连实物图（电流表选0~0.6A的量程）。
【答案】（1） （2）
【解析】（1）由图可知，两灯串联，电流从电源正极出发，依次经过开关、灯泡L1、灯泡L2回到电源的负极。电路图如图所示：
（2）由电路图知道，两灯并联，开关在干路上，控制整个电路，电流表A测量干路中的电流，故实物图如下：
五、实验探究题（本大题共4小题，共25分）
24. 琪琪进行“通过导体的电流与导体两端电压的关系”的实验时，使用的器材如图甲所示。电源电压为两节新的干电池，R为定值电阻。
（1）实验中，接入电路的滑动变阻器除了起保护电路的作用外，还起到 _____的作用；
（2）开关闭合前，滑动变阻器的滑片P应该移到图中的 _____（选填“A”或“B”）端；
（3）某次实验时，电压表示数如图乙所示，则定值电阻R两端的电压为 _____V；
（4）通过实验，琪琪得到如图丙所示的I﹣U图像，根据此图像，她初步得到实验结论：导体的电阻一定时，导体中的电流与该导体两端的电压成 _____（选填“正比”或“反比”）；
（5）另一组的同学连接好电路后，闭合开关发现无论怎样移动滑动变阻器的滑片P，电流表均无示数，电压表示数接近电源电压，则电路中出现的故障可能是 _____。
【答案】（1）改变定值电阻两端电压 （2）B （3）2.6 （4）正比 （5）定值电阻R断路
【解析】（1）[1]在探究电流与电压的关系实验中，为了寻找普遍规律应多次测量，故滑动变阻器除了起保护电路的作用外，还起到改变定值电阻两端电压的作用。
（2）[2]为了保护电路，开关闭合前，滑动变阻器的滑片P应该移阻值最大处，即图中的B端。
（3）[3]由图甲可知，电压表选用小量程；某次实验时，电压表示数如图乙所示，电压表分度值0.1V，其示数为2.6V。
（4）[4]由图丙可知，在电阻一定的情况下，电流与电压的图像为一条直线，则表明：导体的电阻一定时，导体中的电流与该导体两端的电压成正比。
（5）[5]闭合开关发现无论怎样移动滑动变阻器的滑片P，电流表均无示数，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即电路中出现的故障可能是定值电阻R断路。
25. 如图甲是小开做“探究冰熔化时温度的变化规律”的实验装置，烧杯中装有水，试管中装有碎冰。
（1）如图甲，实验装置安装的顺序是_______（选填“自下而上”或“自上而下”）；除了图甲中的测量工具以外，实验还需要的测量工具是_______；
（2）小开测得温度随时间的变化图像如图乙，第时试管内物质处于_______（选填“固态”液态”或“固液共存态”）；试管内物质在第的内能_______（选填“大于”“小于”或“等于”）第的内能；
（3）甲装置中，若酒精灯持续加热足够长的时间，试管中的水_______（填“能’或“不能”）沸腾；由乙图可知冰的比热容_______（选填“小于”“大于”或“等于”）水的比热容。
【答案】（1）自下而上 停表 （2）液态 小于 （3）不能 小于
【解析】（1）[1][2]如图甲，实验时要用酒精灯的外焰加热，应先根据外焰的高度固定限免铁架的高度，因此实验装置安装的顺序是自下而上；除了图甲中的测量工具温度计，实验还需要的测量时间的工具，即停表。
（2）[3]由温度随时间的变化图像可知，冰在4min开始熔化，10min时熔化结束，熔化结束后接续加热，液体的温度继续升高，第时试管内物质处于液态。
[4]物质在时处于熔化过程，温度不变，但需要不断吸热，因此试管内物质在第的内能小于第的内能。
（3）[5]甲装置中，若酒精灯持续加热足够长的时间，烧杯中的水沸腾，沸腾时水需要继续吸热，但温度保持不变；试管中的水与烧杯中的水都到达沸点时，试管中得水不能从烧杯中继续吸收热量，所以试管中的水不能沸腾。
[6]冰化成水后质量不变，由乙图可知，冰和水升高相同的温度时，水需要的加热时间更长，吸收的热量更多，因由可知，冰的比热容小于水的比热容。
26. 小明发现用打气筒给篮球打气时外壁有些发热，于是他想，是什么原因导致打气筒的外壁发热呢？小明就这个问题与同学小红进行了交流，联系所学物理知识，他们提出了以下两个猜想：
A．活塞在筒内往复运动时，与筒壁摩擦导致发热
B．活塞在筒内往复运动时，不断压缩气体做功导致发热
于是他们设计了实验进行探究，选用的实验器材有：打气筒、测温枪、计时器、气压不足的篮球等，分别在打气筒的上部和下部标注两个测温点，如图所示。
请回答下列问题：
（1）打气筒内壁的热量是通过___________的方式传递到外壁。
（2）活塞在打气筒内向下运动时，对活塞的力___________（做/不做）功，这一过程相当于四冲程内燃机的压缩冲程。
（3）小明的实验方案是：用打气筒往气压不足的篮球内打气，10秒内使活塞在筒内往复运动20次，立即用测温枪测出此时两个测温点的温度。待打气筒外壁温度降至室温（25℃）后，放出篮球中的部分气体，使其内部气压与打气前相同，重复上述操作，实验数据记录如表：
小明分析表中实验数据可以初步验证猜想_______（A/B）是导致打气筒外壁发热的原因。
小红回顾整个实验过程，分析实验数据，认为小明得出的结论不够严谨，理由是在实验过程中，活塞向下运动压缩空气做功时，同时也要___________做功，所以无法准确的确定外壁发热的原因。于是他们对实验进行改进，对猜想A再次进行探究，打气筒___________（与/不与）篮球连接，让活塞在相同的时间内往复运动相同的次数，用测温枪测出打气筒外壁的温度，若上部和下部温度___________（相同/不同），则说明猜想A是正确的。
【答案】（1）热传递 （2）做 （3）B 克服摩擦 不与 相同
【解析】（1）改变物体内能的两种方法：做功、热传递。打气筒内壁的热量是通过热传递的方式传递到外壁。
（2）活塞在打气筒内向下运动时，对活塞力向下，活塞在力的方向移动了距离，故对活塞的力做功。
（3）[1]由表中数据知道，打气筒下部温度高于上部温度，说明活塞在打气筒内向下运动时，活塞对筒内的空气做功，空气内能增加，温度升高，造成下部温度高于上部温度，故导致打气筒外壁发热的原因是活塞在筒内往复运动时，不断压缩气体做功导致发热，故表中实验数据可以初步验证猜想B是导致打气筒外壁发热的原因。
[2]在实验过程中，活塞向下运动时既克服摩擦做功，又压缩空气做功，无法准确的确定外壁发热的原因。
[3][4]根据控制变量法，要探究猜想A，应让活塞只克服摩擦做功，而不压缩空气做功，故他们的改进方法是让打气筒不与篮球连接，让活塞在相同的时间内往复运动相同的次数，此时，活塞在打气筒上半部分克服摩擦做的功和在下半部分克服摩擦做的功相等，所以上下筒壁的温度应相同，由此可知，若测得上部和下部的温度相同，则说明猜想A是正确的。
27. 小明用图甲所示的电路探究并联电路的电流规律。
（1）在连接电路时发现，刚接好最后一根导线小灯泡就亮了，由此可知小明在连接电路时忘了___________；
（2）闭合开关S后，观察到灯发光，灯不发光。若故障只发生在灯泡上，则电路可能存在的故障是___________；
（3）排除故障后，小明将电流表接到C处测量电流，闭合开关，发现电流表指针的偏转情况如图乙所示，原因是：___________；
（4）小明换不同规格的灯泡进行多次实验，并把实验数据记录在表中：
①小明发现第3次的实验中有一个数据明显错误，造成错误的原因可能是：___________，这个数据正确的记录应该是___________A；
②分析表中数据，可得出并联电路电流规律的表达式为：_______（用表示）；
③该实验多次测量的目的是：___________。
【答案】（1）断开开关 （2）L1断路 （3）电流表的正负接线柱接反了 （4）见解析 0.48 使结论更具有普遍性
【解析】（1）在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关。
（2）由图知，两灯并联，将电流表接A处，闭合开关后，观察到灯L2发光，则L2支路和干路为通路，但灯L1不发光，说明L1断路。
（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，即反向偏转，原因是：电流表的正负接线柱接反了。
（4）[1][2]根据电流表指针在同一位置时大小量程的示数之比为5∶1可知，造成错误的原因可能是：实验时用了较小的量程，而读数时却误用了较大的量程读数，这个数据正确的记录应该是0.48A。
[3]实验改进后，小明又测量了几组数据，由表中数据知

故他得到并联电路的电流关系是。
[4]实验中测量三次的目的是：使结论更具有普遍性、可靠性。
六、综合应用题（本大题共3小题，共24分。解答时要求在答题卡相应的答题区域内写出必要的文字说明、计算公式和重要的演算步骤，只写出最后答案，未写出主要演算过程的，不得分）
28. 某中学为学生供应热水，用锅炉将200kg的水从25℃烧开，燃烧了6kg的品牌无烟煤。求此过程中：（标准大气压下，q煤=3.5×107J/kg，水的比热容）
（1）水吸收多少热量？
（2）这些无烟煤若完全燃烧能放出多少热量？
（3）此锅炉的效率是多少？
【答案】（1）6.3×107J；（2）2.1×108J；（3）30%
【解析】解：（1）水吸收的热量
（2）煤放出的热量
（3）锅炉的加热效率
答（1）水吸收的热量6.3×107J；
（2）这些无烟煤若完全燃烧能放出的热量2.1×108J；
（3）此锅炉的效率是30%。
29. 如图所示的电路中，电阻R1的阻值为10Ω。闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A，求:
（1）通过电阻R2的电流；
（2）电源电压；
（3）电阻R2的阻值。
【答案】（1）0.2A（2）3V（3）15Ω
【解析】（1）通过R2的电流：
I2=I−I1=0.5A−0.3A=0.2A；
（2）电源电压：
U=U2=U1=I1R1=0.3A×10Ω=3V；
（3）由欧姆定律可得R2的阻值：
R2= =15Ω；
答：（1）通过R2的电流为0.2A；
（2）电源电压为3V；
（3）R2的阻值为15Ω。
30. 氢燃料具有清洁无污染、效率高等优点。2022年3月，国家发改委、国家能源局联合印发《氢能产业发展中长期规划2021﹣2035年》。明确氢能是未来国家能源体系的重要组成部分。根据北京冬奥组委公布的数据，北京冬奥会示范运行超1000辆氢能源汽车，车型包括氢燃料电池大巴、氢燃料电池小轿车、氢燃料电池特种车等（如图所示）。[c水=4.2×103J/（kg•℃），q氢=1.4×108J/kg]
（1）质量为0.6kg的氢燃料完全燃烧放出的热量为多少？
（2）若这些热量全部被质量为400kg、温度为65℃的水吸收，能使水的温度升高多少？（在一个标准大气压下）
（3）0.6kg氢燃料可供某型号氢燃料电池大巴以140kW的恒定功率匀速行驶了300s，则该氢燃料电池大巴车的效率为多少？
【答案】（1）8.4×107J；（2）35℃；（3）50%
【解析】解：（1）质量为0.6kg的氢燃料完全燃烧放出的热量
（2）根据题意，水吸收的热量
Q吸=Q放=8.4×107J
由可知，水升高的温度
初温是65℃，因为是1标准大气压，所以水的沸点即末温为100℃，故温度升高了
（3）由可知，氢燃料电池大巴所做的功
氢燃料电池大巴车的效率
答：（1）质量为0.6kg的氢燃料完全燃烧放出8.4×107J的热量；
（2）若这些热量全部被质量为400kg、温度为65℃的水吸收，能使水的温度升高35℃；
（3）氢燃料电池大巴车的效率是50%。实验次数
时间t/s
活塞往复次数
上部温度t/℃
下部温度t/℃
1
10
20
30.7
36.6
2
10
20
30.2
362
3
10
20
30.5
36.3
实验次数
1
2
3
电流
0.12
0.18
0.24
电流
0.18
0.22
0.24
电流
0.30
0.40
2.40
