苏科版九年级物理上册备课同步练习14.3欧姆定律(作业)(原卷版+解析)

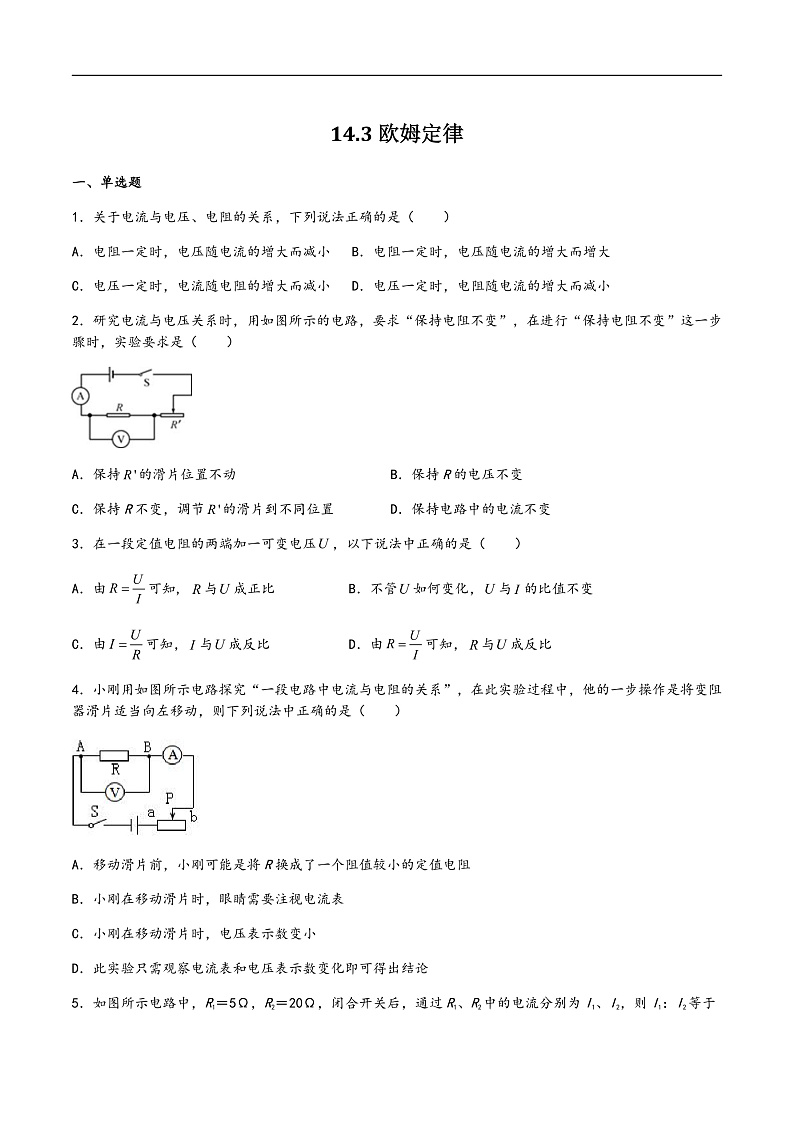

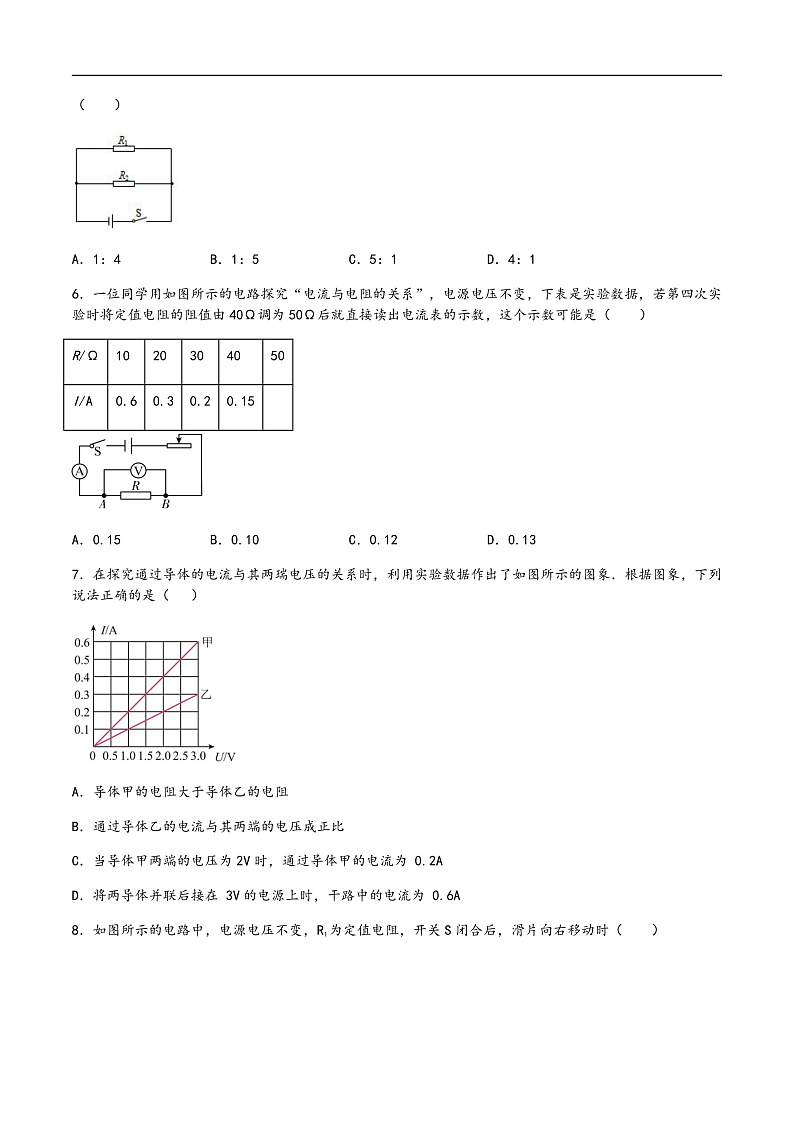

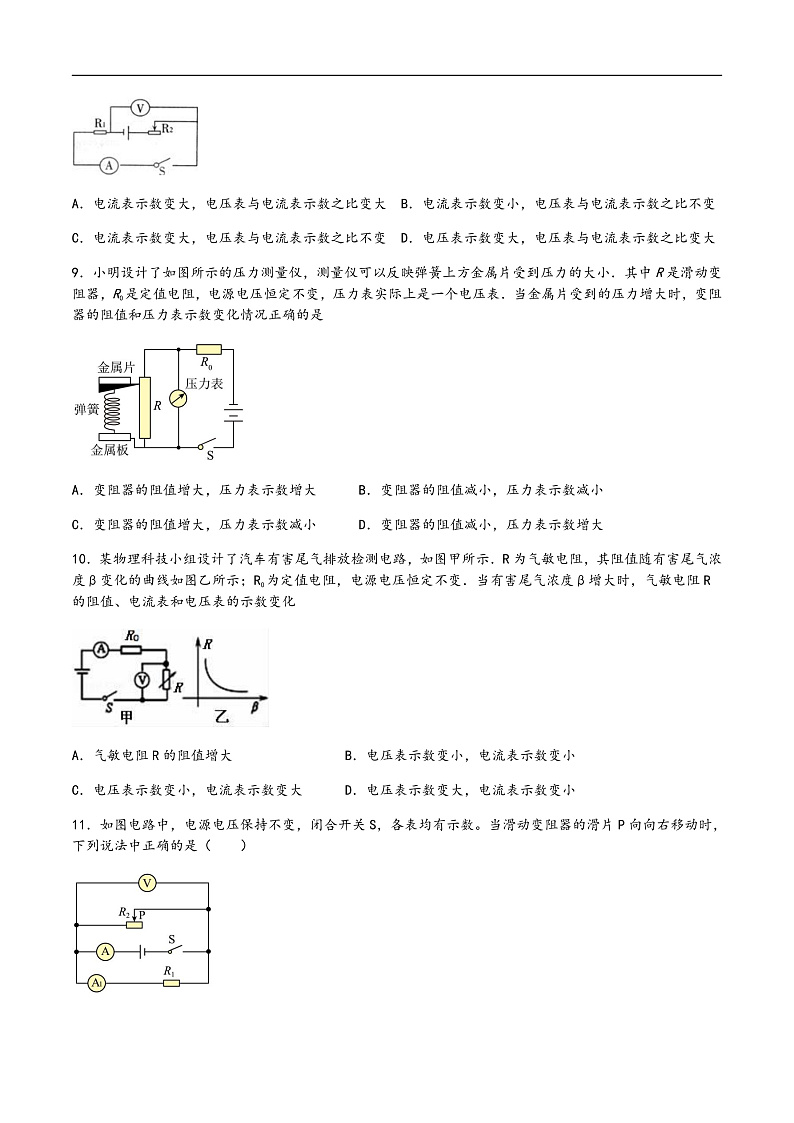

14.3欧姆定律一、单选题1．关于电流与电压、电阻的关系，下列说法正确的是（　　）A．电阻一定时，电压随电流的增大而减小 B．电阻一定时，电压随电流的增大而增大C．电压一定时，电流随电阻的增大而减小 D．电压一定时，电阻随电流的增大而减小2．研究电流与电压关系时，用如图所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这一步骤时，实验要求是（ ）A．保持的滑片位置不动 B．保持R的电压不变C．保持R不变，调节的滑片到不同位置 D．保持电路中的电流不变3．在一段定值电阻的两端加一可变电压，以下说法中正确的是（ ）A．由可知, 与成正比 B．不管如何变化，与的比值不变C．由可知，与成反比 D．由可知，与成反比4．小刚用如图所示电路探究“一段电路中电流与电阻的关系”，在此实验过程中，他的一步操作是将变阻器滑片适当向左移动，则下列说法中正确的是（　　）A．移动滑片前，小刚可能是将R换成了一个阻值较小的定值电阻B．小刚在移动滑片时，眼睛需要注视电流表C．小刚在移动滑片时，电压表示数变小D．此实验只需观察电流表和电压表示数变化即可得出结论5．如图所示电路中，R1＝5Ω，R2＝20Ω，闭合开关后，通过R1、R2中的电流分别为I1、I2，则I1：I2等于（　　）A．1：4 B．1：5 C．5：1 D．4：16．一位同学用如图所示的电路探究“电流与电阻的关系”，电源电压不变，下表是实验数据，若第四次实验时将定值电阻的阻值由40Ω调为50Ω后就直接读出电流表的示数，这个示数可能是（　　）A．0.15 B．0.10 C．0.12 D．0.137．在探究通过导体的电流与其两瑞电压的关系时，利用实验数据作出了如图所示的图象．根据图象，下列说法正确的是（ ）A．导体甲的电阻大于导体乙的电阻B．通过导体乙的电流与其两端的电压成正比C．当导体甲两端的电压为2V时，通过导体甲的电流为 0.2AD．将两导体并联后接在 3V的电源上时，干路中的电流为 0.6A8．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时（　　）A．电流表示数变大，电压表与电流表示数之比变大 B．电流表示数变小，电压表与电流表示数之比不变C．电流表示数变大，电压表与电流表示数之比不变 D．电压表示数变大，电压表与电流表示数之比变大9．小明设计了如图所示的压力测量仪，测量仪可以反映弹簧上方金属片受到压力的大小．其中R是滑动变阻器，R0是定值电阻，电源电压恒定不变，压力表实际上是一个电压表．当金属片受到的压力增大时，变阻器的阻值和压力表示数变化情况正确的是A．变阻器的阻值增大，压力表示数增大 B．变阻器的阻值减小，压力表示数减小C．变阻器的阻值增大，压力表示数减小 D．变阻器的阻值减小，压力表示数增大10．某物理科技小组设计了汽车有害尾气排放检测电路，如图甲所示．R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示；R0为定值电阻，电源电压恒定不变．当有害尾气浓度β增大时，气敏电阻R的阻值、电流表和电压表的示数变化A．气敏电阻R的阻值增大 B．电压表示数变小，电流表示数变小C．电压表示数变小，电流表示数变大 D．电压表示数变大，电流表示数变小11．如图电路中，电源电压保持不变，闭合开关S，各表均有示数。当滑动变阻器的滑片P向向右移动时，下列说法中正确的是（　　）A．电流表A示数与电流表A1示数的差值不变 B．电压表V示数与电流表A示数的比值变大C．电压表V示数与电流表A1示数的比值变小 D．电压表V示数与电流表A示数的乘积不变12．如图所示的电路中电源电压恒定，闭合开关S，电流表A示数为，电压表V1示数为，电压表V2示数为；将滑动变阻器R的滑片向右移动少许，电流表A示数为，电压表V1示数为，电压表V2示数为，则（　　）A． B． C． D．二、填空题13．一导体的电阻为6欧.通过导体的电流是2安，那么导体两端的电压为_________伏.如果该导体两端的电压为24伏时，导体中的电流增加了________安，导体的电阻为___________欧.14．滑动变阻器的作用：（1）________________；（2）在探究电流与电压的关系时，改变____；在探究电流与电阻的关系时，移动滑片的目的是_______.15．如图所示是电阻甲和乙的U－I图像，电阻甲的阻值为________Ω；当把电阻甲和乙并联在电源电压为2 V的电路中，干路电流是________A． 16．如图，如果连接灯泡的导线两端直接用铜线连接起来，灯泡________（填“会”或“不会”）发光，电源会发生________现象，这是由于导线的电阻远比灯泡的电阻小，而电源电压不变，根据公式________可知，电路中通过的电流________，从而损坏电源，甚至引起火灾.17．如图甲,定值电阻R2的阻值为40Ω.闭合开关,电流表A1、A2的指针偏转均如图乙所示.则电流表A1的读数为____A,电流表A2的读数为____A,电源电压为____V,R1的阻值为____Ω18．如图所示电路，电源电压为3V，R1、R2、R3，阻值均为10Ω，闭合开关S，电压表示数为______V，电流表示数为______A。19．某小组在探究电流与电压的关系实验后，作出了如图所示的图.（1）分析观察可以看出甲导体或乙导体的图都是______________________线.（2）分析观察图中A、B、C（或D、E、F）三点的电流与电压的变化倍数关系，可归纳出的初步结论是________．（3）分析观察图中A、E两点的数据，可归纳出的初步结论是______________；（4）进一步分析比较A、B、C（或D、E、F）三点的数据可得： ______________；分析比较A、B、C和D、E、F的数据可得：____________________.（5）由以上分析可以看出：_________可以表示导体的某种性质，在物理学中用物理量_________表示这种性质.它的计算公式是_______________.20．在图所示的电路中，电源电压保持不变.闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_________，电压表示数与电压表示数之差将_________，电压表示数与电流表A示数之比将_________.（均选填“变大”、“变小”或“不变”）21．定值电阻的U—I关系图像，如左图所示，_____；利用右图所示电路探究“电流与电阻的关系”时，先在a、b两点接入完成测量，若保持滑片P位置不变，再换用继续实验，闭合开关后，应将滑动变阻器的滑片P向_____（选填“左”或“右”）移动．22．如图所示的电路，电源电压为且保持不变，滑动变阻器标有“ ”字样．（1）将滑片移到最右端，闭合，断开时，电流表的示数为______A．（2）保持滑片在最右端，闭合、，电流表的示数为，则为______．（3）将滑片移至某一位置，闭合、，电流表的示数为，求此时滑动变阻器接入电路的阻值．_____三、作图题23．如图所示的实物电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。要求：①电流表只测量的电流；②闭合开关，向右移动滑动变阻器的滑片，的亮度不变，的亮度变暗。（不考虑电流表的量程选择）24．请按要求正确连接实物图要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。25．如图是小明在探究“通过导体的电流与电压、电阻的关系”实验中连接的电路，请改动一根导线， 使电路连接正确，在应改动的导线上打 “×”，并用笔画线代替导线画出正确的接法（注意：导线不能交叉）。四、实验题26．在“电阻一定时，探究电流与电压关系”的实验中，小红把定值电阻、电流表、电压表、滑动变阻器、开关和电源连成如图甲所示的电路．正准备实验时，同组的小明检查发现，电路连接有错误，他改接了一根导线，使电路连接正确．（1）请你把接错的那一根导线找出来并打上“×”，再画出正确的电路连接_______________．（2）电路改正后，小明通过实验得到的数据如下表：请你在图乙的方格中作出电流随电压变化的图像____________________．（3）分析归纳，你有什么发现____________________？27．如图甲是小桂在探究“电流与电阻的关系”的电路图，电源电压恒为6V。电压表、电流表无损坏，有5Ω、10Ω、20Ω、25Ω、30Ω五个定值电阻，滑动变阻器（50Ω 1A）一个，导线若干。（1）根据实验要求，用笔画线代替导线，正确连接好图甲实物图______。 （2）正确连线后，闭合开关，移动滑片P的同时，眼睛应先观察______（选填“电流表”或“电压表”）的刻度盘。（3）实验中，小桂多次更换阻值不同的定值电阻R进行多次实验，并记录各次电流表的示数，将验数据描绘在图乙中，由图可知，小桂控制定值电阳两端电压保持______V不变；当他把30Ω电阻接入电路时，发现无论怎样移动滑片，电压表的示数都达不到设定的值，其原因是______。（4）实验结束后，小桂觉得“更换电阻太麻烦”，他认为只需将另外一个相同规格的滑动变阻器替换之前五个电阻元件接到ab之间，亦能完成实验。他的想法是______（选填“可行”或“不可行”）的。28．小明和小丽在研究导体中电流与导体两端电压的关系时，除了电源（3V）、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的（A）定值电阻；（B）小灯泡。（1）为了完成研究还应选择的器材（填序号）____；理由是：_____________________。（2）用笔划线完成如图.甲中的实物电路连接______（你所选的器材在图中用接线板代替），并使滑动变阻器接入电路的阻值最大。（3）小明通过实验得出了下表（一）中的数据，请读出如图乙中两表的示数，记在表中最后一列的空格处___。表（一）（4）小丽通过实验得出了下表（二）中的数据，并且通过分析实验数据得出了：“在电阻一定时，导体中的电流随电压的增大而减少”的结论。小明观察并检查了小丽所连接的电路后，告诉小丽…． 你认为原因可能是_______________________________。表（二）29．为了探究“通过导体的电流与导体电阻的关系”，小明采用了如图甲所示的实物图｡实验供选择的定值电阻有5个，阻值分别为5Ω､10Ω､15Ω､20Ω､30Ω，电源电压恒为4.5V，滑动变阻器的最大阻值为30Ω｡(1)实验前，滑动变阻器的滑片应移到______端（选填“A”或“B”）｡(2)小明首先用5Ω电阻实验，闭合开关后发现，无论怎么移动滑片，电流表指针无偏转，电压表指针迅速满偏，则电路中的故障可能是_____｡（填字母）A．开关断路 B．滑片接触不良 C．电阻断路 D．电流表短路排除故障后，小明根据实验数据在乙图中描点，则阴影部分的面积表示_____，其数值为_____｡(3)第2次实验中，他将5Ω电阻换成10Ω，如果滑片仍然停留在第1次实验的位置小明应向____（选填“A”或“B”）端移动滑片，同时，眼睛应注视______（选填“滑片”“电流表示数”或“电压表示数”）(4)只用30Ω的滑动变阻器_____（选填“能”或“不能”）直接完成5次实验｡(5)该实验电路还可以完成______实验｡（写一个）30．小强利用如图甲所示的电路，实验探究“电流跟电阻的关系”。实验器材：电源（电压恒为4.5V），电流表、电压表各一只，一个开关，三个定值电阻（5Ω、10Ω、15Ω）各一个，滑动变阻器“20Ω　1A”，导线若干。（1）请用笔画线代替导线把图甲所示的实物电路图连接完整____________（要求滑动变阻器的滑片向右移，电流表示数变大）。（2）闭合开关前滑动变阻器的滑片P应放在_______（填A或B）端。（3）小强将5Ω的电阻接入电路，调节滑动变阻器，使电压表示数为1.5V，电流表指针位置如图乙所示，则电流表读数为_______A。（4）小强分别换接10Ω、15Ω的电阻，重复实验，得到下表中另两组数据，分析表中数据，可得出结论：_________________。（5）（拓展）①小丽在做此实验时，每次只更换电阻，测得相应的电流值，如下表所示，根据表中数据，她无法得到与小明一样的结论，其原因是___________________。②纠正错误后，小丽用15Ω替换10Ω接入电路进行实验，发现无论怎样移动滑动变阻器，15Ω两端的电压始终无法达到1.5V。经检查，电路连接无误，各元件完好，请你帮他在不改变电路和器材的前提下，怎样改进实验，请写出你的方法：_________________________。31．实际的电源都有一定的电阻，如干电池，我们需要用它的电压U和电阻r两个物理量来描述它。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示。实验室有一电源，电源电压约为3V、电阻不到1Ω。为了测量该电源的电压和电阻，现有两个电阻R1=15Ω，R2=5Ω，一量程为0.3A的电流表，并设计了如下的两种测量电路：乙和丙。（1）请选择可行的测量电路___________，理由是___________；（2）简要叙述实验步骤：a：___________，b：___________；（3）根据测量数据和已知量，得到电源电压U=___________，电源内阻r=___________。（用R1、R2及所测物理量等字母表示）五、计算题32．如图所示，电阻R1＝12Ω。开关SA断开时，通过的电流为0.3A；开关SA闭合时，电流表的示数为 0.5A。求电源电压及电阻R2的阻值。33．如图所示的电路，电源电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A，求：（1）电源电压；（2）S1、S2均闭合时，电流表的示数。34．如图所示电路，电源电压恒定，小灯泡L标有“”字样，为滑动变阻器。当闭合，单刀双掷开关接，滑片位于变阻器的最右端时，灯泡正常发光，电流表示数为。求：（1）小灯泡正常发光时的电阻；（2）滑动变阻器的最大电阻值。六、综合题35．根据世界卫生组织的统计，大约50%~60%的交通事故与酒后驾驶有关。目前，世界大多数国家都采用呼气式酒精测试仪，对驾驶员进行现场检测，酒精测试仪中装有酒精气体传感器。如图甲是某酒精浓度检测仪的部分原理图，电源电压保持不变，为定值电阻，为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。(1)请在图甲中加画上电压表，要求实现：驾驶员呼出的酒精气体浓度越大，测试仪中电压表的示数也越大。 （__________）(2)原理分析：闭合开关，驾驶员呼出的气体中酒精浓度越大，的阻值 _____ ，其两端的电压 _____ ，电压表示数越大。当电压表示数达到一定值时，检测仪发出报警信号。R/Ω1020304050I/A0.60.30.20.15实验次数12345电压电流电阻R/Ω51015电流I/A0.150.10电阻R/Ω51015电流I/A0.30.20.1514.3欧姆定律一、单选题1．关于电流与电压、电阻的关系，下列说法正确的是（　　）A．电阻一定时，电压随电流的增大而减小B．电阻一定时，电压随电流的增大而增大C．电压一定时，电流随电阻的增大而减小D．电压一定时，电阻随电流的增大而减小【答案】C【解析】AB．由欧姆定律可知，电阻一定时，通过导体的电流与导体两端的电压成正比，电压是形成电流的原因，所以只能说电流随电压的增大而增大，故AB项错误；C．由欧姆定律可知，电压一定时，通过导体的电流与导体的电阻成反比，即电压一定时，电流随电阻的增大而减小，故C项正确； D．电阻是导体本身属性与它的材料、长短、粗细和温度有关,与电流、电压无关，故D项错误。故选C。2．研究电流与电压关系时，用如图所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这一步骤时，实验要求是（ ）A．保持的滑片位置不动B．保持R的电压不变C．保持R不变，调节的滑片到不同位置D．保持电路中的电流不变【答案】C【解析】研究电流跟电压的关系时，保持电阻不变，通过移动滑动变阻器的滑片，改变定值电阻两端的电压和通过定值电阻的电流，来探究电流跟电压的关系。故C符合题意，ABD不符合题意。故选C。3．在一段定值电阻的两端加一可变电压，以下说法中正确的是（ ）A．由可知, 与成正比 B．不管如何变化，与的比值不变C．由可知，与成反比 D．由可知，与成反比【答案】B【解析】ABD．由欧姆定律可知R=，可以用来计算导体电阻，U与I的比值不变，导体的电阻与其两端电压和电流无关，故AD错误，B正确；C．由可知，R一定时，I与U成正比，故C错误．4．小刚用如图所示电路探究“一段电路中电流与电阻的关系”，在此实验过程中，他的一步操作是将变阻器滑片适当向左移动，则下列说法中正确的是（　　）A．移动滑片前，小刚可能是将R换成了一个阻值较小的定值电阻B．小刚在移动滑片时，眼睛需要注视电流表C．小刚在移动滑片时，电压表示数变小D．此实验只需观察电流表和电压表示数变化即可得出结论【答案】A【解析】A．研究电路电流与电阻的关系，需要保证导体两端电压不变，变阻器滑片适当向左移动，变阻器连入电路的电阻变小，因变阻器分压不变，电路中的电流变大，故说明移动滑片前，小刚可能是将R换成了一个阻值较小的定值电阻，故A正确；B．小刚在移动滑片时，眼睛需要注视电压表，故B错误；C．小刚向左移动移动滑片时，变阻器连入电路的电阻变小，电压表示数变大，直到其示数为规定的电压值，故C错误；D． 探究“一段电路中电流跟电阻的关系”时，应控制导体两端的电压不变，当电阻改变时电阻，两端电压相应发生改变，要保持电压不变，需要调节滑动变阻器滑片位置，改变滑动变阻器接入电路的电阻值，分析数据或图象，结合控制变量法的思想得出实验结论，故D错误。故选A。5．如图所示电路中，R1＝5Ω，R2＝20Ω，闭合开关后，通过R1、R2中的电流分别为I1、I2，则I1：I2等于（　　）A．1：4 B．1：5 C．5：1 D．4：1【答案】D【解析】由电路图可知，两电阻并联，因为并联电路中各支路两端的电压相等，根据可知，在电压不变时，电流与电阻成反比，故通过R1、R2中的电流之比为I1：I2＝R2：R1＝20Ω：5Ω＝4：1故D符合题意，ABC不符合题意。故选D。6．一位同学用如图所示的电路探究“电流与电阻的关系”，电源电压不变，下表是实验数据，若第四次实验时将定值电阻的阻值由40Ω调为50Ω后就直接读出电流表的示数，这个示数可能是（　　）A．0.15 B．0.10 C．0.12 D．0.13【答案】D【解析】研究通过导体的电流与电阻的关系要保持导体两端的电压不变，电阻箱两端的电压当电阻箱R的阻值为50Ω时，电路中的电流应该为该同学将电阻箱R的阻值从40Ω调为50Ω后，要保持电阻箱两端电压不变，应向右移动滑动变阻器滑片，使滑动变阻器接入电路的阻值变大，滑动变阻器分压变大，从而使电阻箱两端电压减小保持不变，因此，当未移动滑动变阻器时，电路中的电流应该大于0.12A而小于0.15A，故ABC不符合题意，D符合题意。故选D。7．在探究通过导体的电流与其两瑞电压的关系时，利用实验数据作出了如图所示的图象．根据图象，下列说法正确的是（ ）A．导体甲的电阻大于导体乙的电阻B．通过导体乙的电流与其两端的电压成正比C．当导体甲两端的电压为2V时，通过导体甲的电流为 0.2AD．将两导体并联后接在 3V的电源上时，干路中的电流为 0.6A【答案】B【解析】A．由图象知道，当通过甲、乙的电流都0.3A时，乙两端电压大于甲两端电压，由知道，乙的电阻大于甲，故A错误；B．由图象知道，通过导体乙的电流与两端的电压成正比例函数，即通过导体乙的电流与两端的电压成正比，故B正确；C．当导体甲两端的电压为2V时，从图象知道通过甲的电流为0.4A，故C错误；D．由并联电路的电压特点知道，当导体甲与乙并联后接入电路后它们的电压相等，当UA＝UB＝3V时，IA＝0.6A，IB＝0.3A，干路中的电流是：I＝IA+IB＝0.6A+0.3A＝0.9A，故D错误．8．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时（　　）A．电流表示数变大，电压表与电流表示数之比变大B．电流表示数变小，电压表与电流表示数之比不变C．电流表示数变大，电压表与电流表示数之比不变D．电压表示数变大，电压表与电流表示数之比变大【答案】B【解析】等效电路图如下图所示：由电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流，当滑片向右移动时，接入电路的电阻变大，电路的总电阻变大，根据I=可知，电路中的电流变下，即电流表的示数变小；根据U=IR可知，R1两端的电压变小，即电压表的示数变小；根据R1=可知，电压表与电流表示数之比不变．9．小明设计了如图所示的压力测量仪，测量仪可以反映弹簧上方金属片受到压力的大小．其中R是滑动变阻器，R0是定值电阻，电源电压恒定不变，压力表实际上是一个电压表．当金属片受到的压力增大时，变阻器的阻值和压力表示数变化情况正确的是A．变阻器的阻值增大，压力表示数增大B．变阻器的阻值减小，压力表示数减小C．变阻器的阻值增大，压力表示数减小D．变阻器的阻值减小，压力表示数增大【答案】A【分析】由电路图可知，定值电阻与滑动变阻器串联，根据压力表与滑动变阻器并联可知应为电压表；根据当金属片受到的压力增大时，电路中总电阻变大，根据欧姆定律可知定值电阻两端的电压变化，根据串联电路的电压特点可知压力表示数的变化．【解析】由电路图可知，定值电阻与滑动变阻器串联，根据压力表与滑动变阻器并联可知应为电压表；当金属片受到的压力增大时，变阻器连入电路的电阻变大，电路中的总电阻变大；根据I ＝可知，电路中的电流变小；根据U ＝IR可知，定值电阻两端的电压变小；根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变大，即压力表示数变大．故选A.10．某物理科技小组设计了汽车有害尾气排放检测电路，如图甲所示．R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示；R0为定值电阻，电源电压恒定不变．当有害尾气浓度β增大时，气敏电阻R的阻值、电流表和电压表的示数变化A．气敏电阻R的阻值增大B．电压表示数变小，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变大，电流表示数变小【答案】C【解析】由电路图可知，两电阻串联，电压表测定值电阻两端的电压，电流表测电路中的电流，由图乙可知,当有害尾气浓度增大时,气敏电阻的阻值将变小,电路的总电阻变小,由I＝可知，电路中的电流变大，即电流表的示数变大；故ABD错误；由U＝IR可知,定值电阻R0两端的电压变大；因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压变小，即电压表的示数变小；故C正确．故选C.【点睛】由电路图可知，两电阻串联，电压表测定值电阻两端的电压，电流表测电路中的电流，根据乙图得出当有害尾气浓度增大时气敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点可知电压表示数的变化．11．如图电路中，电源电压保持不变，闭合开关S，各表均有示数。当滑动变阻器的滑片P向向右移动时，下列说法中正确的是（　　）A．电流表A示数与电流表A1示数的差值不变B．电压表V示数与电流表A示数的比值变大C．电压表V示数与电流表A1示数的比值变小D．电压表V示数与电流表A示数的乘积不变【答案】B【解析】从图中可以看出，R1与R2并联电压表测量电源电压，电流表A测量干路电流，电流表A1测量R1电流。当滑动变阻器的滑片P向向右移动时，R2接入的电阻不断增大，电路的总电阻变大。A．电流表A示数与电流表A1示数的差值为R2的电流，R2接入的电阻变大，电压不变，所以R2的电流会变小，故A错误；B．电压表V示数与电流表A示数的比值为电路的总电阻，电路总电阻变大，因此电压表V示数与电流表A示数的比值变大，故B正确；C．电压表V示数与电流表A1示数的比值为R1的阻值，R1的阻值不变，因此电压表V示数与电流表A1示数的比值不变，故C错误；D．电源电压不变，电路总电阻变大，由欧姆定律得，电路总电流变小，电压表V示数与电流表A示数的乘积变小，故D错误。故选B。12．如图所示的电路中电源电压恒定，闭合开关S，电流表A示数为，电压表V1示数为，电压表V2示数为；将滑动变阻器R的滑片向右移动少许，电流表A示数为，电压表V1示数为，电压表V2示数为，则（　　）A． B． C． D．【答案】C【解析】AB．由电路图可知，电阻与滑动变阻器串联，电压表V1测电源电压，电压表V2测电阻两侧电压，电流表A测电阻与滑动变阻器串联电路中电流。滑动变阻器的滑片向右移动少许，串联电路中总电阻增大，测得的电流变小，则有由欧姆定律知，两侧电压为可见故AB不符合题意；CD．电压表V1测电源电压，则有 因为则有故C符合题意，D不符合题意。故选C。二、填空题13．一导体的电阻为6欧.通过导体的电流是2安，那么导体两端的电压为_________伏.如果该导体两端的电压为24伏时，导体中的电流增加了________安，导体的电阻为___________欧.【答案】12 2 6 【分析】由公式变化求解．【解析】[1] 由得：[2]由得：则增加的电流为：[3] 同一导体电阻大小与长度、材料、横截面积有关，所加电压大小无关，故电阻大小依旧为．14．滑动变阻器的作用：（1）________________；（2）在探究电流与电压的关系时，改变____；在探究电流与电阻的关系时，移动滑片的目的是_______.【答案】保护电路 定值电阻两端的电压 控制定值电阻两端电压不变 【解析】[1]滑动变阻器在每个电路中的共同作用是保护电路．[2]滑动变阻器在不同实验电路中作用不同：在探究电流与电压的关系时，用滑动变阻器改变电阻两端电压，进行多次测量．[3]在探究电流与电阻的关系时，用滑动变阻器控制电阻两端的电压不变．15．如图所示是电阻甲和乙的U－I图像，电阻甲的阻值为________Ω；当把电阻甲和乙并联在电源电压为2 V的电路中，干路电流是________A． 【答案】 0.3A 【解析】[1]由图象可知，甲电阻为定值电阻，当时，通过的电流，由可得，甲的电阻：[2]当甲、乙并联在电路中，电源电压为2V时，因并联电路中各支路两端的电压相等，所以，由图象可知，通过甲、乙的电流分别为，，因并联电路中干路电流等于各支路电流之和，所以干路电流：16．如图，如果连接灯泡的导线两端直接用铜线连接起来，灯泡________（填“会”或“不会”）发光，电源会发生________现象，这是由于导线的电阻远比灯泡的电阻小，而电源电压不变，根据公式________可知，电路中通过的电流________，从而损坏电源，甚至引起火灾.【答案】不会 短路 很大 【解析】[1] 连接灯泡的导线两端直接用铜线连接起来，此时铜线相当于导线，灯泡被短接，因此不会发光；[2] 连接灯泡的导线两端直接用铜线连接起来，此时电源正负极直接接通，电源短路；[3][4]导线的电阻非常小，根据公式电压不变，电阻很小，则电流很大，过大的电流容易损坏电路．17．如图甲,定值电阻R2的阻值为40Ω.闭合开关,电流表A1、A2的指针偏转均如图乙所示.则电流表A1的读数为____A,电流表A2的读数为____A,电源电压为____V,R1的阻值为____Ω【答案】1.5 0.3 12 10 【解析】图甲是R2与R1并联的电路，电流表A2测量R2所在支路的电流，电流表A1测量干路电流，所以A1的示数一定较大，而二者指针偏转角度相同，所以可知A1的量程为0~3A，分度值为0.1A，示数为1.5A；A2的量程为0~0.6A，分度值为0.02A，示数为0.3A；根据欧姆定律可知R2两端电压为：U=IR2=0.3A×40Ω=12V，所以电源电压为12V；根据并联电路电流规律可知，通过R1的电流为：1.5A-0.3A=1.2A;根据欧姆定律可求出R1阻值为：18．如图所示电路，电源电压为3V，R1、R2、R3，阻值均为10Ω，闭合开关S，电压表示数为______V，电流表示数为______A。【答案】3 0.6 【解析】[1][2]由电路图可知，R1、R2和R3并联，电压表测电源电压，则电压表的示数为3V；电流表测R2和R3的电流之和，通过R2和R3的电流相等，即I====0.3A故电流表的示数为0.6A。19．某小组在探究电流与电压的关系实验后，作出了如图所示的图.（1）分析观察可以看出甲导体或乙导体的图都是______________________线.（2）分析观察图中A、B、C（或D、E、F）三点的电流与电压的变化倍数关系，可归纳出的初步结论是________．（3）分析观察图中A、E两点的数据，可归纳出的初步结论是______________；（4）进一步分析比较A、B、C（或D、E、F）三点的数据可得： ______________；分析比较A、B、C和D、E、F的数据可得：____________________.（5）由以上分析可以看出：_________可以表示导体的某种性质，在物理学中用物理量_________表示这种性质.它的计算公式是_______________.【答案】过原点的倾斜直 同一导体，通过导体的电流与导体两端的电压成正比 当导体两端的电压相同时，通过不同导体的电流不同 同一导体，导体两端的电压与通过导体的电流的比值是一个定值 不同导体，导体两端的电压与通过导体的电流的的比值不同 导体两端的电压与通过导体的电流的比值 电阻 【解析】(1)[1]由图像可得甲、乙导体均为过原点的倾斜直线；(2)[2]图中A、B、C（或D、E、F）均为同一导体图像上三点，由每点对应电压电流示数倍数可得，同一导体，通过导体的电流与导体两端的电压成正比；(3)[3]图中A、E两点表示甲、乙两电阻两端电压相等，但两点横坐标电流不相等，故可得当导体两端的电压相同时，通过不同导体的电流不同；(4)[4] [5]进一步分析比较A、B、C（或D、E、F）三点的数据，对于同一导体，导体两端的电压与通过导体的电流的比值是一个定值；分析比较A、B、C和D、E、F的数据可得，不同导体，导体两端的电压与通过导体的电流的的比值不同；(5) [6] [7] [8]分析数据发现，导体两端电压与通过导体的电流的比值为定值，可表示导体的某种性质，物理中用电阻表示该种性质，计算公式为．20．在图所示的电路中，电源电压保持不变.闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_________，电压表示数与电压表示数之差将_________，电压表示数与电流表A示数之比将_________.（均选填“变大”、“变小”或“不变”）【答案】变小 变小 变大 【解析】[1]因为电源的电压保持不变，所以电压表V1的示数不变；当滑动变阻器的滑片P向右移动时，连入电路的电阻变大，因为I=，所以电路中的电流变小，即电流表A的示数变小；[2]因为串联电路电阻越大分得的电压越大，反之越小，所以滑动变阻器分得的电压变大，即电压表V2示数变大；因此电压表V1示数与电压表V2示数之差将变小．[3]由前面分析可知，电压表V1示数不变，电流表A的示数变小，因此电压表V1示数与电流表A示数之比将变大；21．定值电阻的U—I关系图像，如左图所示，_____；利用右图所示电路探究“电流与电阻的关系”时，先在a、b两点接入完成测量，若保持滑片P位置不变，再换用继续实验，闭合开关后，应将滑动变阻器的滑片P向_____（选填“左”或“右”）移动．【答案】1：2 右 【分析】根据题中“定值电阻的U—I关系图像”和“利用右图所示电路探究“电流与电阻的关系””可知，本题考查对U-I图象的理解和探究电流与电阻的关系实验．根据串联分压原理进行分析解答．【解析】根据左图可知：，，所以；探究“电流与电阻的关系”时，先在a、b两点接入完成测量，再换用继续实验，因为，根据串联分压原理，电压表示数将变大．实验中应保持定值电阻两端的电压不变，故应增加滑动变阻器分得的电压，即增大滑动变阻器连入电路中的阻值，应将滑动变阻器的滑片P向右移动．22．如图所示的电路，电源电压为且保持不变，滑动变阻器标有“ ”字样．（1）将滑片移到最右端，闭合，断开时，电流表的示数为______A．（2）保持滑片在最右端，闭合、，电流表的示数为，则为______．（3）将滑片移至某一位置，闭合、，电流表的示数为，求此时滑动变阻器接入电路的阻值．_____【答案】 12.5 30Ω 【解析】(1)[1]滑片移到最右端时，，根据欧姆定律得:．(2)[2]、闭合，与并联:，干路电流:，通过的电流是，通过的电流:，所以:．(3)[3]移动滑片至某一位置时，通过的电流不变，通过的电流:，所以此时滑动变阻器接入电路的电阻值:三、作图题23．如图所示的实物电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。要求：①电流表只测量的电流；②闭合开关，向右移动滑动变阻器的滑片，的亮度不变，的亮度变暗。（不考虑电流表的量程选择）【答案】【解析】电流表只测量的电流，说明电流表在灯泡L1所在的支路，闭合开关， 的亮度不变，的亮度变暗，说明灯泡和并联，故用一根导线将灯泡的左端和电流表的正0.6接线柱相连；向右移动滑动变阻器的滑片，的亮度变暗，说明向右滑动时，滑动变阻器的阻值变大，电流变小，灯泡变暗，故用一根导线将滑动变阻器的左端下方接线柱和灯泡L2的左端相连即可，故如下图所示：24．请按要求正确连接实物图要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。【答案】【解析】由题意知，定值电阻R与滑动变阻器串联，则R右端的接线柱应与变阻器下端的接线柱连接，而滑片向左移动，电流表的示数变小，据欧姆定律知，电路中的总阻值变大，则变阻器接入电路的阻值变大，所以变阻器下端的接线柱接在右边。据串联电路的分压特点知，此过程中，变阻器两端的电压变大，定值电阻R两端的电压变小，那么电压表是并联在R两端，那么电路连接如下：25．如图是小明在探究“通过导体的电流与电压、电阻的关系”实验中连接的电路，请改动一根导线， 使电路连接正确，在应改动的导线上打 “×”，并用笔画线代替导线画出正确的接法（注意：导线不能交叉）。【答案】【解析】图中电压表与定值电阻串联了，电流表与定值电阻并联了，应该将电压表并联在定值电阻两端，电流表串联在电路中，如下图所示：四、实验题26．在“电阻一定时，探究电流与电压关系”的实验中，小红把定值电阻、电流表、电压表、滑动变阻器、开关和电源连成如图甲所示的电路．正准备实验时，同组的小明检查发现，电路连接有错误，他改接了一根导线，使电路连接正确．（1）请你把接错的那一根导线找出来并打上“×”，再画出正确的电路连接_______________．（2）电路改正后，小明通过实验得到的数据如下表：请你在图乙的方格中作出电流随电压变化的图像____________________．（3）分析归纳，你有什么发现____________________？【答案】 见解析 【解析】(1)[1]电流表应与待测用电器串联，因此改动实物图如下：(2)[2]根据表格数据描点连线可得图像如下：(3)[3] 第4组数据不符合规律，是错误数据；在电阻一定时，通过导体的电流与该导体两端的电压成正比．27．如图甲是小桂在探究“电流与电阻的关系”的电路图，电源电压恒为6V。电压表、电流表无损坏，有5Ω、10Ω、20Ω、25Ω、30Ω五个定值电阻，滑动变阻器（50Ω 1A）一个，导线若干。（1）根据实验要求，用笔画线代替导线，正确连接好图甲实物图______。 （2）正确连线后，闭合开关，移动滑片P的同时，眼睛应先观察______（选填“电流表”或“电压表”）的刻度盘。（3）实验中，小桂多次更换阻值不同的定值电阻R进行多次实验，并记录各次电流表的示数，将验数据描绘在图乙中，由图可知，小桂控制定值电阳两端电压保持______V不变；当他把30Ω电阻接入电路时，发现无论怎样移动滑片，电压表的示数都达不到设定的值，其原因是______。（4）实验结束后，小桂觉得“更换电阻太麻烦”，他认为只需将另外一个相同规格的滑动变阻器替换之前五个电阻元件接到ab之间，亦能完成实验。他的想法是______（选填“可行”或“不可行”）的。【答案】 电压表 2 滑动变阻器最大阻值过小 不可行 【解析】（1）[1]探究“电流与电阻的关系”的实验中，要控制电阻两端电压不变，需在电阻两端并联电压表，还要在电路中串联一只电流表测流过电阻的电流，由图乙可知电路电流没有超过电流表的小量程，故电流表选0~0.6A量程接入电路。如图所示：（2）[2]正确连线后，闭合开关，移动滑片P的同时，眼睛应先观察电压表，因为整个实验过程要控制电阻两端电压不变。（3）[3][4]分析图乙可知，当接入电路中的电阻分别为5Ω、10Ω、20Ω时，对应的电流分别为0.4A、0.2A、0.1A，任意选择一组数据带入公式，则所以定值电阳两端电压保持2V不变。此时滑动变阻器两端电压根据串联电路分压规律可知接入30Ω电阻时，滑动变阻器连入电路的电阻应为60Ω，滑动变阻器的最大阻值为50Ω，故该滑动变阻器不能调节使其两端电压为2V。（4）[5]用滑动变阻器替代定值电阻，无法知道接入电路中的电阻的大小，所以没法探究电流与电阻的关系，故他的想法是不可行的。28．小明和小丽在研究导体中电流与导体两端电压的关系时，除了电源（3V）、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的（A）定值电阻；（B）小灯泡。（1）为了完成研究还应选择的器材（填序号）____；理由是：_____________________。（2）用笔划线完成如图.甲中的实物电路连接______（你所选的器材在图中用接线板代替），并使滑动变阻器接入电路的阻值最大。（3）小明通过实验得出了下表（一）中的数据，请读出如图乙中两表的示数，记在表中最后一列的空格处___。表（一）（4）小丽通过实验得出了下表（二）中的数据，并且通过分析实验数据得出了：“在电阻一定时，导体中的电流随电压的增大而减少”的结论。小明观察并检查了小丽所连接的电路后，告诉小丽…． 你认为原因可能是_______________________________。表（二）【答案】A小灯泡的电阻随温度而改变，不能控制电阻一定（或探究电流跟电压的关系时，应控制电阻不变）电压表并联在滑动变阻器两端了（或电压表测变阻器两端的电压）【解析】【解析】(1) 小灯泡的电阻随温度而改变，不能控制电阻一定，所以要想保持电阻一定，应该使用A定值电阻。(2)因为电源电压只有3V，所以电压表选择0∼3V量程，电流表选择0∼0.6A量程；滑动变阻器要求接入电路的电阻最大，必须使接入电路的电阻线最长，所以连接左下端的接线柱，电路图如下：(3)电压表选择的是0∼3V量程，所以示数是2.4V；电流表选择的是0∼0.6A量程，所以示数是0.24A.所以表格空白处填：(4)探究电流与电压的关系,必须保持电阻一定,由表(二)对应的电压电流计算可知，电阻值是变化的，所以原因是电压表并联在滑动变阻器两端了。（或电压表测变阻器两端的电压）【点睛】（1）探究电流与电压的关系，必须保持电阻一定，小灯泡灯丝电阻受温度的影响较大，而定值电阻其阻值受温度影响则小得多．（2）连接电路时应特别注意滑动变阻器、电流表、电压表的接法，滑动变阻器连接时应遵循“一上一下”的原则；电流表、电压表要注意电流的方向以及量程的选择．（3）电流表、电压表读数时，应先观察连接的是哪一个量程，然后弄清每一大格、每一小格代表的数值，最后读出题目中指针所指的具体数据．（4）探究电流与电压的关系，必须保持电阻一定，电压表应该与定值电阻并联，29．为了探究“通过导体的电流与导体电阻的关系”，小明采用了如图甲所示的实物图｡实验供选择的定值电阻有5个，阻值分别为5Ω､10Ω､15Ω､20Ω､30Ω，电源电压恒为4.5V，滑动变阻器的最大阻值为30Ω｡(1)实验前，滑动变阻器的滑片应移到______端（选填“A”或“B”）｡(2)小明首先用5Ω电阻实验，闭合开关后发现，无论怎么移动滑片，电流表指针无偏转，电压表指针迅速满偏，则电路中的故障可能是_____｡（填字母）A．开关断路 B．滑片接触不良 C．电阻断路 D．电流表短路排除故障后，小明根据实验数据在乙图中描点，则阴影部分的面积表示_____，其数值为_____｡(3)第2次实验中，他将5Ω电阻换成10Ω，如果滑片仍然停留在第1次实验的位置小明应向____（选填“A”或“B”）端移动滑片，同时，眼睛应注视______（选填“滑片”“电流表示数”或“电压表示数”）(4)只用30Ω的滑动变阻器_____（选填“能”或“不能”）直接完成5次实验｡(5)该实验电路还可以完成______实验｡（写一个）【答案】B C 电阻两端的电压（或“电压”） 2V B 电压表示数 不能 探究电流与电压的关系（或“伏安法测电阻”“测电阻的电功率”） 【解析】(1)[1]为了保护电路安全，实验前，滑动变阻器的滑片应移到阻值最大处，即B端。(2)[2][3][4]电流表指针无偏转，说明该电路断路，电压表指针迅速满偏，则电路中的故障可能是电阻断路，选C；图乙中，横坐标是电阻R，纵坐标是电流I，阴影部分的面积是电流与电阻的乘积，就是电阻两端的电压，其数值为2V。(3)[5][6]探究“通过导体的电流与导体电阻的关系”应保持电阻电压不变，将5Ω电阻换成10Ω，此时电阻分得的电压变大，要恢复原来的电压大小，应将滑动变阻器的阻值也变大，即将滑片滑向滑动变阻器的B端，同时观察电压表的示数，直到电压表的示数为2V为止。(4)[7]当使用30Ω电阻实验时，滑动变阻器阻值最大为30Ω，电源电压为4.5V，此时，滑动变阻器最大分得2.25V电压，故不能只用30Ω的滑动变阻器直接完成5次实验｡(5)[8]该电路图，电阻与滑动变阻器串联，电压表测量电阻电压，探究电流与电压的关系、伏安法测电阻、测电阻的电功率，也可以用此装置完成。30．小强利用如图甲所示的电路，实验探究“电流跟电阻的关系”。实验器材：电源（电压恒为4.5V），电流表、电压表各一只，一个开关，三个定值电阻（5Ω、10Ω、15Ω）各一个，滑动变阻器“20Ω　1A”，导线若干。（1）请用笔画线代替导线把图甲所示的实物电路图连接完整____________（要求滑动变阻器的滑片向右移，电流表示数变大）。（2）闭合开关前滑动变阻器的滑片P应放在_______（填A或B）端。（3）小强将5Ω的电阻接入电路，调节滑动变阻器，使电压表示数为1.5V，电流表指针位置如图乙所示，则电流表读数为_______A。（4）小强分别换接10Ω、15Ω的电阻，重复实验，得到下表中另两组数据，分析表中数据，可得出结论：_________________。（5）（拓展）①小丽在做此实验时，每次只更换电阻，测得相应的电流值，如下表所示，根据表中数据，她无法得到与小明一样的结论，其原因是___________________。②纠正错误后，小丽用15Ω替换10Ω接入电路进行实验，发现无论怎样移动滑动变阻器，15Ω两端的电压始终无法达到1.5V。经检查，电路连接无误，各元件完好，请你帮他在不改变电路和器材的前提下，怎样改进实验，请写出你的方法：_________________________。【答案】 A 0.3A 电压一定时，通过导体的电流与电阻成反比 没有控制电阻两端电压不变 更换更大阻值的滑动变阻器 【解析】（1）[1]探究“电流跟电阻的关系”实验中，滑动变阻器与电阻串联，当滑动变阻器的滑片向右移，电流表示数变大，说明滑动变阻器的阻值变小，即接到B端，如图所示：（2）[2]为了保护电路，闭合开关前需要将滑片移动到最大阻值处，即放在A端。（3）[3]由图乙可知，电流表选用0～0.6A量程，分度值为0.02A，则此时的读数为0.3A。（4）[4]根据可知，表格中的电阻和电流相乘都是一个定值，如所以可以得出的结论为：电压一定时，通过导体的电流与电阻成反比。（5）[5]小丽在做此实验时，每次只更换电阻，测得相应的电流值，此时电阻两端的电压也改变了，所以得不出上述结论，正确的做法应该是控制电阻两端电压不变。[6]由于滑动变阻器的最大阻值太小，把滑动变阻器的阻值全部接入电路时，滑动变阻器分到的电压太小，不能使电阻两端的电压达到要求的值，因此需要更换最大阻值更大的滑动变阻器。31．实际的电源都有一定的电阻，如干电池，我们需要用它的电压U和电阻r两个物理量来描述它。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示。实验室有一电源，电源电压约为3V、电阻不到1Ω。为了测量该电源的电压和电阻，现有两个电阻R1=15Ω，R2=5Ω，一量程为0.3A的电流表，并设计了如下的两种测量电路：乙和丙。（1）请选择可行的测量电路___________，理由是___________；（2）简要叙述实验步骤：a：___________，b：___________；（3）根据测量数据和已知量，得到电源电压U=___________，电源内阻r=___________。（用R1、R2及所测物理量等字母表示）【答案】丙 若选择乙图，电路中的电流可能会超过电流表的量程 闭合开关S1、S2，读出电流表示数为I1 闭合开关S1，断开开关S2，读出电流表示数为I2 【解析】（1）[1][2]选乙电路图，当闭合开关S2时，R2与电源的内阻r串联，电路中的电流约为所以此方案不可行，故可行的测量电路为丙。（2）[3][4]实验步骤：a：闭合开关S1、S2（R1、r串联），读出电流表示数为I1；b：闭合开关S1，断开开关S2（R1、R2、r串联），读出电流表示数为I2。（3）[5][6]当闭合开关S1、S2时，R1与r串联，电源电压为当闭合开关S1，断开开关S2时，R1、R2、r串联，电源电压为由题意可知电源电压不变，联立两式解得五、计算题32．如图所示，电阻R1＝12Ω。开关SA断开时，通过的电流为0.3A；开关SA闭合时，电流表的示数为 0.5A。求电源电压及电阻R2的阻值。【答案】6V；8Ω【解析】由电路图知道，开关闭合时，电路为R1的简单电路，电流表测电路中的电流，由知道，电源的电压是：U=IR1 =0.5A×12Ω=6V；当开关断开时，两电阻串联，电流表测电路中的电流，电路中的总电阻是：由于串联电路中总电阻等于各分电阻之和，所以，电阻R2 的阻值是：R2 =R-R1 =20Ω-12Ω=8Ω，答：电源电压是6V，电阻R2的阻值是8Ω。33．如图所示的电路，电源电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A，求：（1）电源电压；（2）S1、S2均闭合时，电流表的示数。【答案】（1）V；（2）A【解析】解：（1）电源电压为（2）此时两电阻并联，流过R2电流为电流表的示数答：（1）电源电压V；（2）S1、S2均闭合时，电流表的示数0.5A。34．如图所示电路，电源电压恒定，小灯泡L标有“”字样，为滑动变阻器。当闭合，单刀双掷开关接，滑片位于变阻器的最右端时，灯泡正常发光，电流表示数为。求：（1）小灯泡正常发光时的电阻；（2）滑动变阻器的最大电阻值。【答案】（1）12Ω；（2）20Ω【解析】解：（1）由题意知，小灯泡正常发光时的电阻（2）当开关S1闭合、单刀双掷开关S2接a，滑片P位于变阻器的最右端时，小灯泡与变阻器并联在电路中，电流表测干路的电流，变阻器接入电路的阻值最大，此时灯泡正常发光，通过小灯泡的电流据并联电路的特点知，变阻器两端的电压UR=UL=6V通过变阻器的电流I=I总-IL=0.8A-0.5A=0.3A那么滑动变阻器R的最大阻值答：（1）小灯泡正常发光时的电阻为12Ω；（2）滑动变阻器R的最大阻值为20Ω。六、综合题35．根据世界卫生组织的统计，大约50%~60%的交通事故与酒后驾驶有关。目前，世界大多数国家都采用呼气式酒精测试仪，对驾驶员进行现场检测，酒精测试仪中装有酒精气体传感器。如图甲是某酒精浓度检测仪的部分原理图，电源电压保持不变，为定值电阻，为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。(1)请在图甲中加画上电压表，要求实现：驾驶员呼出的酒精气体浓度越大，测试仪中电压表的示数也越大。 （__________）(2)原理分析：闭合开关，驾驶员呼出的气体中酒精浓度越大，的阻值 _____ ，其两端的电压 _____ ，电压表示数越大。当电压表示数达到一定值时，检测仪发出报警信号。【答案】 越小 越小 【解析】(1)[1]驾驶员呼出的酒精气体浓度越大，酒精气体敏感电阻阻值越小，两电阻串联，根据串联分压规律知，R1分压变大，故电压表和R1并联。(2)[2][3]闭合开关，驾驶员呼出的气体中酒精浓度越大，的阻值越小，分压越小，所以R1分压变大，电压表示数越大。R/Ω1020304050I/A0.60.30.20.15实验次数12345电压电流电阻R/Ω51015电流I/A0.150.10电阻R/Ω51015电流I/A0.30.20.15
