2025人教初中物理中考主题训练（四） 光学部分作图

这是一份2025人教初中物理中考主题训练（四） 光学部分作图，共4页。试卷主要包含了如图，S为光源，画出等内容，欢迎下载使用。

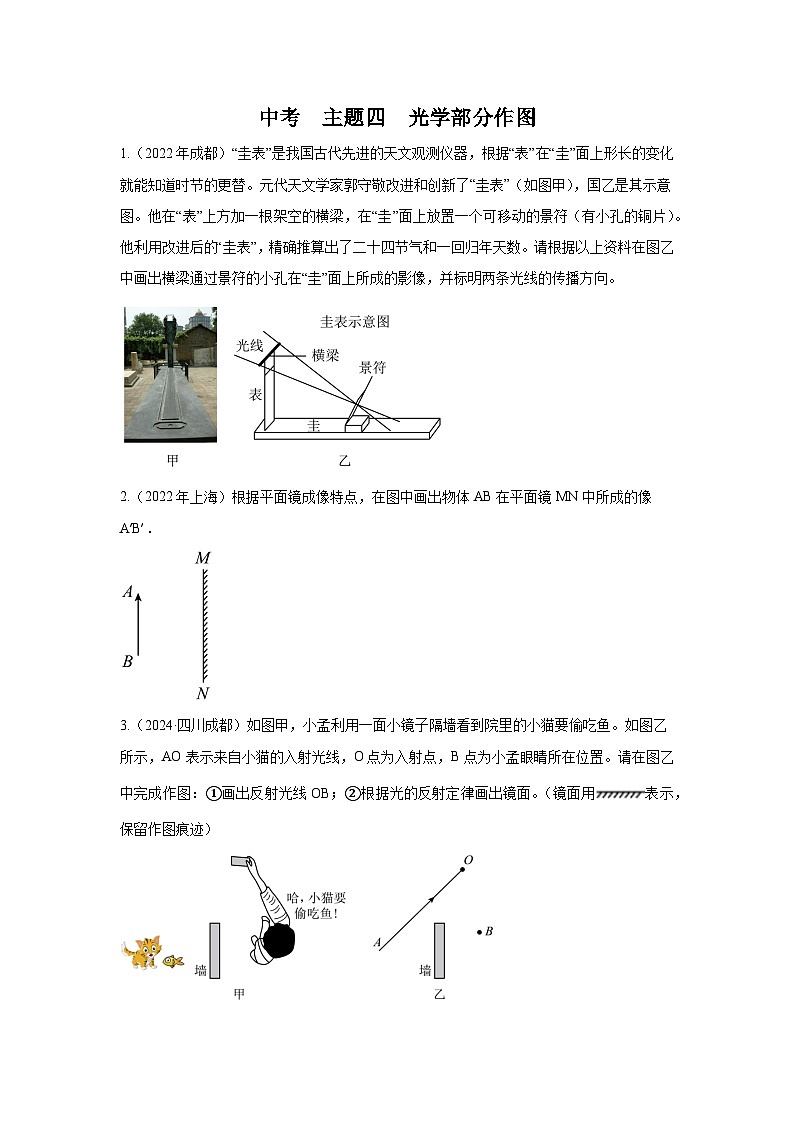

2.（2022年上海）根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′．
3.（2024·四川成都）如图甲，小孟利用一面小镜子隔墙看到院里的小猫要偷吃鱼。如图乙所示，AO表示来自小猫的入射光线，O点为入射点，B点为小孟眼睛所在位置。请在图乙中完成作图：①画出反射光线OB；②根据光的反射定律画出镜面。（镜面用表示，保留作图痕迹）
4.（2024·河南）如图，观光水池中，一束红光沿AO方向从水射入空气，折射光线为。若另一束红光沿BO方向从水射入空气，请大致画出入射光线BO的折射光线，并标出对应的折射角r。
5.（2024·湖南）请画出图中入射光线AO从空气斜射入湖水中大致方向的折射光线。
6.如图所示，请作出这束光从三棱镜斜面射出的折射光线的大致方向。
7.（2022年安徽）光线是表示光的传播路径和方向的物理模型。如图甲所示， 一束光从空气斜射到玻璃砖表面， 一部分光射进玻璃中， 另一部分光返回到空气中，请在图乙中大致画出该入射光的折射光线和反射光线。
8.（2023广东）（2分）如图，S为光源，画出：
①光线a的反射光线；
②S在平面镜中的像。
9.（2022年重庆）如图，请在答图中画出入射光线经过凸透镜折射后的光线。

主题四 光学部分作图 参考答案
2.
3.4.
5.6.
7.8.
9.
