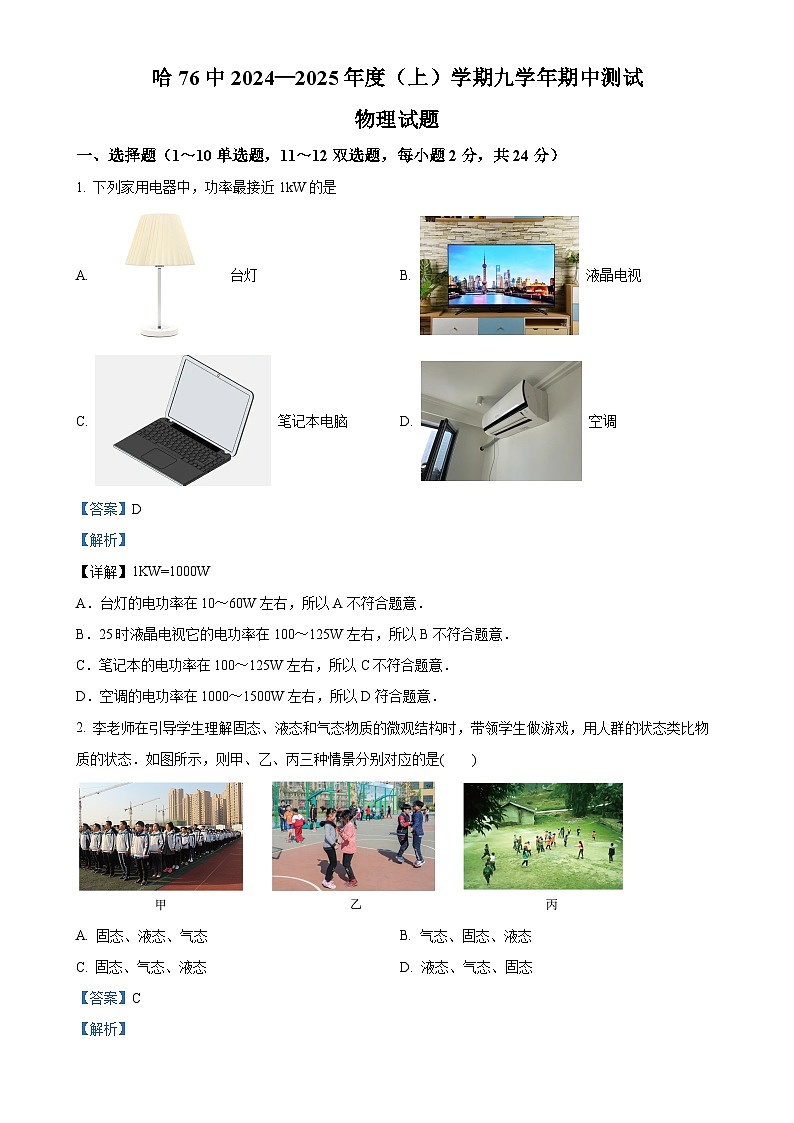

一、选择题（1～10单选题，11～12双选题，每小题2分，共24分）
1. 下列家用电器中，功率最接近1kW的是
A. 台灯B. 液晶电视
C. 笔记本电脑D. 空调
【答案】D
【解析】
【详解】1KW=1000W
A．台灯的电功率在10～60W左右，所以A不符合题意．
B．25时液晶电视它的电功率在100～125W左右，所以B不符合题意．
C．笔记本的电功率在100～125W左右，所以C不符合题意．
D．空调的电功率在1000～1500W左右，所以D符合题意．
2. 李老师在引导学生理解固态、液态和气态物质的微观结构时，带领学生做游戏，用人群的状态类比物质的状态．如图所示，则甲、乙、丙三种情景分别对应的是( )
A. 固态、液态、气态B. 气态、固态、液态
C. 固态、气态、液态D. 液态、气态、固态
【答案】C
【解析】
【详解】物体在气态时间隔最大，分子自由运动，充满整个容器或自由的向空间扩散，体积也最大，乙符合；在液态时间隔较大，分子无序排列，在一定体积内较自由运动，体积也较大，丙符合．在固态时间隔较小，分子有序排列，分子都在固定的位置上振动，体积也较小，甲符合．故选C
点睛：构成物质的微观粒子之间有一定的间隔，在气态时间隔最大，在液态时间隔较大，在固态时间隔较小．可以根据微观粒子的特征方面进行分析、考虑，从而得出正确的结论．

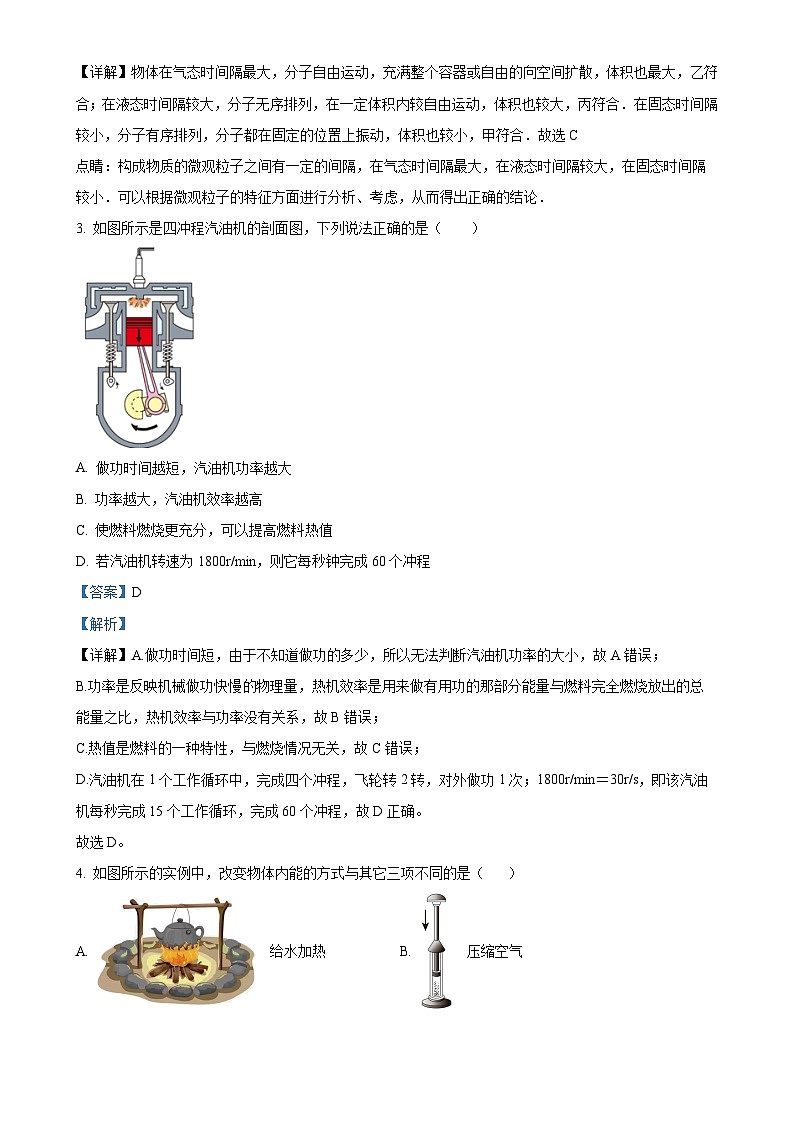

3. 如图所示是四冲程汽油机的剖面图，下列说法正确的是（ ）
A. 做功时间越短，汽油机功率越大
B. 功率越大，汽油机效率越高
C. 使燃料燃烧更充分，可以提高燃料热值
D. 若汽油机转速为1800r/min，则它每秒钟完成60个冲程
【答案】D
【解析】
【详解】A.做功时间短，由于不知道做功的多少，所以无法判断汽油机功率的大小，故A错误；
B.功率是反映机械做功快慢物理量，热机效率是用来做有用功的那部分能量与燃料完全燃烧放出的总能量之比，热机效率与功率没有关系，故B错误；
C.热值是燃料的一种特性，与燃烧情况无关，故C错误；
D.汽油机在1个工作循环中，完成四个冲程，飞轮转2转，对外做功1次；1800r/min＝30r/s，即该汽油机每秒完成15个工作循环，完成60个冲程，故D正确。
故选D。

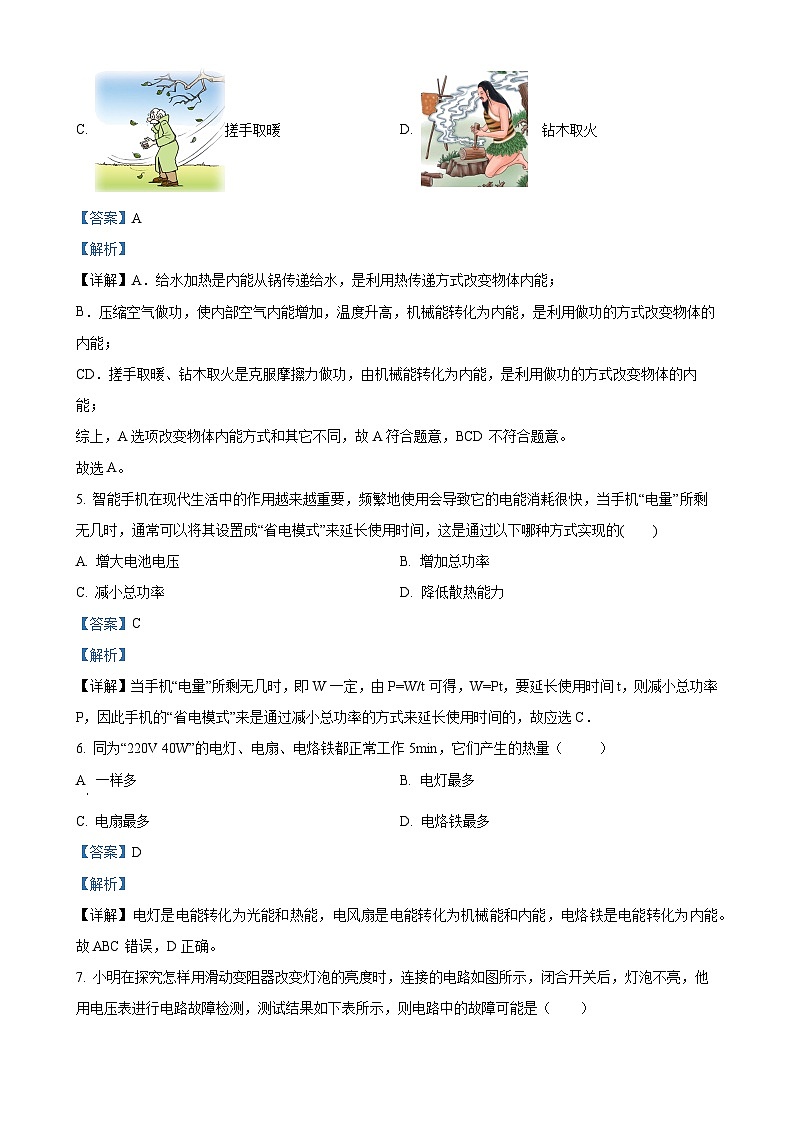

4. 如图所示的实例中，改变物体内能的方式与其它三项不同的是（ ）
A. 给水加热B. 压缩空气
C. 搓手取暖D. 钻木取火
【答案】A
【解析】
【详解】A．给水加热是内能从锅传递给水，是利用热传递方式改变物体内能；
B．压缩空气做功，使内部空气内能增加，温度升高，机械能转化为内能，是利用做功的方式改变物体的内能；
CD．搓手取暖、钻木取火是克服摩擦力做功，由机械能转化为内能，是利用做功的方式改变物体的内能；
综上，A选项改变物体内能方式和其它不同，故A符合题意，BCD不符合题意。
故选A。
5. 智能手机在现代生活中的作用越来越重要，频繁地使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的( )
A. 增大电池电压B. 增加总功率
C. 减小总功率D. 降低散热能力
【答案】C
【解析】
【详解】当手机“电量”所剩无几时，即W一定，由P=W/t可得，W=Pt，要延长使用时间t，则减小总功率P，因此手机的“省电模式”来是通过减小总功率的方式来延长使用时间的，故应选C．
6. 同为“220V 40W”的电灯、电扇、电烙铁都正常工作5min，它们产生的热量（ ）
A 一样多 B. 电灯最多
C. 电扇最多 D. 电烙铁最多
【答案】D
【解析】
【详解】电灯是电能转化为光能和热能，电风扇是电能转化为机械能和内能，电烙铁是电能转化为内能。故ABC错误，D正确。
7. 小明在探究怎样用滑动变阻器改变灯泡的亮度时，连接的电路如图所示，闭合开关后，灯泡不亮，他用电压表进行电路故障检测，测试结果如下表所示，则电路中的故障可能是（ ）
A. 滑动变阻器断路B. 滑动变阻器短路
C. 开关断路D. 开关短路
【答案】A
【解析】
【详解】A．若滑动变阻器断路，当电压表接在a、f之间，电压表测量的是电源电压，有示数。当电压表接在c、d之间，当滑动变阻器断路时，整个电路处于断路状态，电压表测量灯泡两端的电压，此时电压表无示数。则当电压表接在e、f之间，则电压表与电路串联，电压表相当于测量电源电压，电压表有示数，故A符合题意；
B．滑动变阻器短路，则电路中会有电流，灯泡会发光，且电压表接在a、f之间时有示数，接在c、d之间时有示数，接在e、f两端时相当于测量导线电压，无示数，故B不符合题意；
C．开关断路，则电压表接在a、f之间时会有示数，接在c、d之间时无示数，接在e、f两端时也不会有示数，故C不符合题意；
D．开关短路，灯泡始终是亮，则电压表接在a、f之间时有示数，接在c、d之间时有示数，接在e、f之间时也会有示数。故D不符合题意。
故选A。
8. 如图所示电路，电源电压恒为3V，电路中各元件连接正确且均完好，导线连接牢固且电流表、电压表接入量程合理，R1、R2为定值电阻，则下列说法正确的是（ ）
A. 当S1、S2都闭合时，V示数为零，A示数为零
B. 当S1、S2都闭合时，V示数为3V，A有示数
C. 当S1闭合S2断开时，V示数为3V，A有示数
D. 当S1断开S2闭合时，V示数为零，A示数为零
【答案】B
【解析】
【详解】AB．由电路图可知，当S1、S2都闭合时，电阻R1被短路，只有电阻R2接入电路，电压表测电源电压，电压表示数为3V，电流表测电路电流，电流表有示数，故A错误，B正确；
C．由电路图可知，当S1闭合、S2断开时，两电阻串联接入电路，电压表测电阻R2两端电压，电压表示数小于电源电压3V，故C错误；
D．由电路图可知，当S1断开、S2闭合时，电路断路，电路电流为零，电流表示数为零，电压表接在电源两端，电压表示数等于电源电压3V，故D错误。
故选B。
9. 如图是测量货车质量的地磅示意图，货车的质量可以通过电流表的示数转换测出，为定值电阻。下列说法正确的是（ ）

A. 地磅的量程与大小无关
B. 货车的质量变大时，电流表的示数变小
C. 将电流表换成电压表也能测量货车的质量
D. 仅增大，称量同一货车质量时，电流表示数变小
【答案】D
【解析】
【详解】A．由图可知，变阻器和电阻R0串联，电流表测量电路中的电流，电路中的电流，即电流表的示数
货车的质量可以通过电流表的示数转换测出，地磅的量程与大小有关，故A错误；
B．货车的质量变大，滑动变阻器的滑片向下移动，其接入电路的电阻变小，电路的总电阻变小，由可知电路中电流变大，电流表的示数变大，故B错误；
C．电压表内阻很大，将电流表换成电压表，电路中电流很小，电压表的指针偏转很小，不能测量货车的质量，故C错误；
D．仅增大，称量同一货车质量时，变阻器连入电路的阻值不变，由
可知电路中的电流变小，即电流表的示数变小，故D正确。
故选D。
10. 取口香糖锡纸，剪成如图所示形状，其中 AB和CD段等长。戴好防护手套，将锡纸条（带锡的一面）两端连接电池正、负极，如图所示，发现锡纸条很快开始冒烟、着火。下列分析正确的是（ ）

A. 通过 AB和CD段的电流不相等B. 正常情况下， AB段会先着火
C. AB和 CD段的电压相等D. AB和 CD段的电阻相等
【答案】B
【解析】
【详解】根据电阻的影响因素可知，导体的材料、长度相同时，导体的横截面积越小，电阻越大，所以AB段导体的电阻大。
A．因为AB和CD段串联，根据串联电流规律可知，电流相等，故A错误；
B．根据可知，其他条件相同时，电阻越大，产生的电热越多，越容易着火AB段电阻大，所以越容易着火，故B正确；
C．根据可知，电阻越大，电压越大，AB段的电压大，故C错误；
D．根据分析可知，两段导体AB段的电阻大，故D错误。
故选B。
11. 如图是用相同的加热装置对质量相同的a、b、c三种物质加热时它们的温度随时间变化的图像。下列对图像的分析不正确的是（ ）
A. 时间内物质a的温度不变，内能不变
B. 如果a、b是同种物质，b的质量大于a的质量
C. 温度从升高到时，a物质吸收的热量比b多
D. b的比热容小于c的比热容
【答案】AC
【解析】
【详解】A．时间内物质a不断吸收热量，温度不变，内能增大，故A错误，符合题意；
B．如果a、b是同种物质，a、b的比热容相同，初温相同，沸点相同，a、b分别加热到沸腾时，升高的温度相同，b加热时间较长，吸收的热量较多，由得，b的质量大于a的质量，故B正确，不符合题意
C．由图得，温度从升高到时，a物质加热时间比b短，则此过程中a吸收的热量比b少，故B错误，符合题意；
D．b、c的质量相同，沸腾前，加热相同时间，b升高温度较多，由得，b的比热容小于c的比热容，故D正确，不符合题意。
故选AC。
12. 图甲是小灯泡L1和L2的电流随电压变化的图像。将它们按图乙所示接入电路中，闭合开关S时，小灯泡L1的实际功率为1W。则下面的说法中正确的是（ ）
A. 灯泡L1比L2暗B. 电流表的示数为0.5A
C. 电源电压为2VD. 灯泡L2的实际功率为0.6W
【答案】CD
【解析】
【详解】ABC．由电路图可知，两灯泡并联，电流表测干路电流。由图象可知，当L1两端的电压U1=2V，通过的电流I1=0.5A时，由P=UI可知，L1的实际功率为1W，因并联电路中各支路两端的电压相等，所以电源电压是2V，L2两端的电压也是2V，由图甲可知，通过L2的电流I2=0.3A，由并联电路电流的规律可知电流表的示数
I=I1+I2=0.5A+0.3A=0.8A
由P=UI可知，通过L1的电流较大，实际功率较大，灯泡较亮，故AB错误，C正确；
D．灯泡L2的实际功率
P2=U2I2=2V×0.3A=0.6W
故D正确。
故选CD。
二、非选择题（共46分）
13. 如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的两个金属箔张开线一定的角度，验电器工作的原理是同种电荷互相______；摩擦过的橡胶棒带电，这是______[选填“a”或“b”（a．“创造了电荷”或b．“转移了电荷”）]。
【答案】 ①. 排斥 ②. b
【解析】
【详解】[1]验电器的原理是同种电荷相互排斥，可用验电器检验物质是否带电。
[2]毛皮和橡胶棒相互摩擦时，发生了电子转移，得到电子的物质带负电，失去电子的物质带正电，并没有创造电荷。
故选b。
14. 塑料瓶是一种常见的生活物品，空塑料瓶可以做许多物理小实验。在安全情况下，小明用高压打气筒往封闭空塑料瓶内打入空气，如图所示。随着瓶内气压增加，气体内能增大，这是通过___________方式改变瓶内气体内能。当气压达到一定程度时，瓶盖飞出，这一过程与内燃机___________冲程的能量转化情况相同。
【答案】 ①. 做功 ②. 做功
【解析】
【详解】[1][2]用高压打气筒往封闭空塑料瓶内打入空气，把机械能转化为内能，使瓶内气压增加，气体内能增大，这是通过做功的方式改变瓶内气体的内能；当气压达到一定程度时，瓶盖飞出，这是瓶内气体对瓶盖做功，把气体的内能转化为瓶盖的机械能，内燃机的做功冲程中将内能转化为机械能，所以这一过程与内燃机的做功冲程的能量转化情况相同。
15. 小组同学在实验室利用同一规格且均匀的 HB 铅笔芯，研究导体的电阻和导体长度的关系。请你写出反映电阻大小的现象？ _____ ；该探究得出的是 _____ 关系（填“定量或定性”）
【答案】 ①. 铅笔芯电阻越大，电流表的示数越小，灯泡越暗 ②. 定量
【解析】
【详解】[1]根据可知：在电源的电压不变时，铅笔芯电阻越大，电流表的示数越小，灯泡越暗，所以电阻的大小可通过电流表示数的大小或者小灯泡的亮暗来反映。
[2]在实验中，分别把5cm、10cm、15cm的同一规格且均匀的 HB 铅笔芯接入电路中，记录电流表的示数并观察小灯泡的亮度，从而得出导体的电阻和导体长度的定量关系。
16. 已知天然气的热值q = 0.7×107J/m3，某居民家完全燃烧0.01m3天然气，放出的热量为_____J，使用天然气时会闻到一股味道，这是_____现象。
【答案】 ①. 7×104 ②. 扩散
【解析】
【详解】[1]完全燃烧0.01m3天然气，放出的热量
；
[2]使用天然气时会闻到一股味道，说明了分子在不停地做无规则运动，是扩散现象。
17. 两个灯泡L1、L2分别标有“6V，2A”和“9V，1A”字样。若不考虑温度对灯丝电阻的影响，则两灯串联时，电路中的最大电流为______A，电路的最大总功率为______W。
【答案】 ①. 1 ②. 12
【解析】
【详解】[1] 串联时两电阻电流相等，L1的最大电流为2A，L2的最大电流为1A，所以电路中最大电流为1A，再大就会把L2烧坏。
[2] 两灯的电阻分别为
电路的最大功率
18. 小东在探究“电功率跟电流、电压的关系”实验时，设计了如图所示的电路，可以探究电功率与__________的关系，小灯泡电功率的大小可通过__________来判断。
【答案】 ①. 电压 ②. 小灯泡的亮度程度
【解析】
【详解】[1]实验中两灯泡串联，电流相等，采用电压表分别测量两灯泡的电压，可以探究电功率与电压的关系。
[2]小灯泡电功率的大小可通过小灯泡的亮度程度判断，小灯泡越亮，说明小灯泡电功率越大。
19. 小涵家电能表的表盘如图所示，该电能表允许接的用电器最大电功率为______W，若单独使用“220V 20W”的灯泡正常工作10小时，则在这段时间内电能表的表盘转了______转。

【答案】 ①. 2200 ②. 360
【解析】
【详解】[1]根据电能表上的信息知，该电能表工作允许通过的最大电流为10A，该电能表允许接的用电器最大功率为
P大=UI=220V×10A=2200W
[2]1800r/kW·h表示电路中每消耗1kW·h的电能，电能表的转盘转1800圈；若单独使用“220V 20W”的灯泡正常工作10小时，消耗的电能为
W=Pt=0.02kW×10h=0.2kW·h
在这段时间内电能表的表盘转的圈数
n=W×1800r/kW·h=0.2kW·h×1800r/kW·h=360r
20. 如图所示的是电阻值不同的两个电阻的 I—U 图象，若将 R1 和 R2 串联接在电源上，消耗的电功率 P1____P2；若将 R1 和 R2 并联接在电源上，相同时间内消耗的电能 W1____W2。（填“＞”、 “＜”或“=” ）
【答案】 ①. ＜ ②. ＞
【解析】
【详解】[1]如图，在电压坐标上找同一电压值，可得通过R1的电流大于R2的电流，根据，电压相同时，电流大，则电阻小，即，若将和串联接在电源上，电流相等，根据，电阻大的，功率大，所以。
[2]根据，若将和并联接在电源上，电压相等，时间相同，电阻大的消耗的电能少，所以。
21. 如图甲所示的电路，电源电压保持不变，R0为定值电阻。闭合开关S，滑动变阻器R的滑片P从a端滑到b端的过程中，电流表和电压表示数变化的规律如图乙所示。则电源电压为______V，在滑片P在滑动的过程中，R0的最小功率为______W。
【答案】 ①. 6 ②. 0.1
【解析】
【详解】[1]由电路图可知，电压表测滑动变阻器的电压，电流表测电路中的电流，当滑片P位于a端时，电路为R0的简单电路，且此时电路中的电流最大；由图像可知，电路中的最大电流0.6A，根据欧姆定律可知，电源电压
U=0.6A×R0①
当滑片P位于b端时，定值电阻R0与滑动变阻器的最大阻值串联，此时电路中的电流最小，由图像可知，电路中的最小电流0.1A，电压表示数为5V，根据串联电路电压特点和欧姆定律可知，电源电压
U=0.1A×R0+5V②
由①②可得
R0=10Ω，U=6V
[2]当电路中电流最小为0.1A时，R0的最小功率为
22. 一只灯泡灯丝断了，把断了的灯丝搭在一起，灯泡会更亮，试解释这种现象。
【答案】见详解
【解析】
【详解】把断了的灯丝搭接起来时，灯丝的长度变短，所以灯丝的电阻变小，接入原电路中电压不变，根据可知，灯泡的实际功率变大，故灯泡变亮。
23. 把电池和开关的符号分别填入如图所示电路中的虚线框内。要求：闭合开关前只有一盏灯亮，闭合开关后，两灯都发光且电流方向如图所示。
【答案】
【解析】
【详解】由图所示可知，如果电源在下面方框中，开关在上面方框中，则闭合开关时，灯泡L1被短路，所以电源应该在上面位置，开关在下面的方框中，根据电流的方向，电源的下面是正极，如下图所示
24. 如图所示的方框中有一种发热装置，它是由几个阻值相同的电阻组成，这个发热装置的电路与方框外的电路相连接，当开关S接到A点时为高温，接到B点时为低温（电源电压不变），且在相同时间内，高温时产生的热量是低温时产生热量的2倍，试在方框内画出它的电路图。（要求使用的电阻最少）
【答案】
【解析】
【详解】根据电功率的公式可知，电压一定时，电阻越小，电功率越大，当开关S接到A点时为高温，电阻较小，接到B点时为低温，总电阻较大，高温时产生的热量是低温时产生热量的2倍，故A点时一个电阻，B点时两电阻串联，设计方法如图所示
25. 如图1所示，用相同加热器给初温均为20℃的甲、乙液体加热（），两种液体每秒吸收的热量相同。这两种液体的温度——加热时间的图像如图2所示。
（1）在图1中，除了所给实验器材外，还需要测量工具有秒表和______。
（2）加热过程中甲、乙液体吸收热量的多少是通过______得出的。
（3）某时刻温度计的示数如图1所示，此时乙的温度为______℃
（4）甲液体在第30s时的内能______（选填“大于”“等于”或“小于”）在第35s时的内能。
（5）小明根据图2中0~30s图像及题目所给信息能否得出“甲、乙液体比热容的大小关系”?若能，写出你判断依据和结论；若不能，请说明理由_______。
【答案】（1）天平 （2）加热时间长短
（3）58 （4）小于
（5）见解析
【解析】
【小问1详解】
实验中需要测量液体的质量、温度、加热时间，在图1中，除了所给实验器材外，还需要测量工具有秒表和测量质量的天平。
【小问2详解】
实验中采用相同加热装置，装置加热相同时间释放的热量相同，液体吸收的热量相同，加热过程中甲、乙液体吸收热量的多少是通过加热时间长短得出的。
【小问3详解】
由图1得，温度的分度值为1℃，此时乙的温度为58℃。
【小问4详解】
实验过程中，液体不断吸收热量，内能不断增大，甲液体在第30s时的内能小于在第35s时的内能。
【小问5详解】
能得出，甲、乙吸收相同热量，升高相同温度，由于甲的质量小于乙的质量，根据，可知甲的比容大于乙的比容。
26. 用如图甲所示电路测量定值电阻Rx阻值。已知电压恒为3V的电源，滑动变阻器规格为“202A”。
（1）按如图甲所示电路连接电路。闭合开关，发现电流表示数如图乙所示，则下一步实验操作先断开开关，然后______；
（2）小明测出待测电阻的阻值后，向老师汇报，老师指出他实验设计中存在的不足，其不足是______；
（3）改进后，小明继续实验，并将数据记录在下表中，分析数据可知待测电阻的阻值为______；还可得出结论：______；
（4）实验过程中，若小明将滑片P移到了如图丙所示的位置，闭合开关，此时电流表示数为______A。
【答案】（1）将电流表正负接线柱上的导线对调
（2）只测量一组数据，实验误差大
（3） ①. 10 ②. 在导体电阻一定时，通过导体的电流与导体两端的电压成正比
（4）0.1
【解析】
【小问1详解】
闭合开关，发现电流表示数如图乙所示，电流表指针反向偏转，则下一步实验操作是：先断开开关，然后将接电流表正负接线柱的导线对调。
【小问2详解】
为减小误差，要多次测量取平均值，故他的实验设计中存在着不足是：只测量一组数据，实验误差会较大。
【小问3详解】
[1]由欧姆定律，待测电阻的阻值为
[2]分析表格可知，电压与电流之比为一定值，故得出：电阻一定时，通过导体的电流与导体两端的电压成正比。
【小问4详解】
由图丙知，两节干电池的电压为3V，即电源电压为3V，若小明将滑片P移到了如图丙所示的位置，即变阻器的最大电阻连入电路中，根据串联电路的电阻规律可知，电路的总电阻
R总=R+R滑大=10Ω+20Ω=30Ω
由欧姆定律，闭合开关，此时电流表的示数为
27. 利用如图甲所示电路研究小灯泡的电功率。小灯泡的额定电压为2.5V，电阻约为10Ω左右。有如下器材：电源（电压为6V）、电流表（0~0.6A、0~3A）、电压表（0~3V、0~15V）、开关各一个、导线若干、滑动变阻器三只：（20Ω 0.5A）、（50Ω 1A）、（500Ω 1A）。
（1）闭合开关后，改变滑动变阻器的阻值，经多次测量，小刚画出了小灯泡中电流随其两端电压变化的关系图像（如图乙），则小灯泡的额定功率为______W。在多次测量中，发现当电压表的示数增大时，电压表与电流表的示数之比______（选填“变大”、“变小”或“不变”），原因是______。
（2）灯泡的功率测量完毕，用5、10、15、20、25的定值电阻替换小灯泡，探究电流跟电阻的关系，得到如图丙所示的图像，应选用滑动变阻器______（选填“”、“”或“”）。若某次实验中滑动变阻器连入的阻值为14，则所选定值电阻的阻值为______。
（3）小宝继续实验10、15、20、25依次换上四个定值电阻，采用“伏安法”各测量一次，把每个定值电阻两端的电压和通过的电流在坐标系中描点，得到了图1中甲、乙、丙、丁四个点，______点是25阻值的点。
A. 甲B. 乙C. 丙D. 丁
【答案】（1） ①. 0.625 ②. 变大 ③. 小灯泡两端的电压增大，温度升高，小灯泡电阻变大
（2） ①. ②. 10
（3）C
【解析】
【小问1详解】
[1]由图乙得，当灯泡的电压为2.5V时，电流为0.25A，则小灯泡的额定功率为
[2][3]由图甲得，灯泡与变阻器串联，电压表测量灯泡电压，电流表测量电路电流。小灯泡两端的电压增大，温度升高，小灯泡电阻变大，因此在多次测量中，发现当电压表的示数增大时，电压表与电流表的示数之比变大。
【小问2详解】
[1]由图丙得，定值电阻的电压控制为
滑动变阻器的电压为
由串联电路电流特点与欧姆定律得
当接入25Ω定值电阻时，滑动变阻器接入电路中电阻为
滑动变阻器选用即可。
[2]若某次实验中滑动变阻器连入的阻值为14，则所选定值电阻的阻值为
【小问3详解】
分别连接原点与甲、原点与乙、原点与丙、原点与丁，如下图所示，图像的斜率表示电阻的阻值。由图得，丙点的阻值最大，则丙点是25阻值的点，故ABD不符合题意，C符合题意。
故选C。
28. 图甲是现在市场上流行的一种带手势感应和智能触摸调光功能的台灯。图乙是某课外活动小组设计的能感应调光的台灯电路图：电源电压为12V且保持不变，将标有“6V 6W”字样的灯泡L与R1串联，R1是光敏电阻，当光线被遮住时光敏电阻的阻值变大，如图丙为电流表的示数随光线强弱的变化规律，当光线没有被遮挡时，灯泡L正常发光（灯泡电阻不随温度变化）。求：
(1)小灯泡正常发光时的电阻；
(2)当光线没有被遮挡时，光敏电阻R1的电功率；
(3)当光线被遮挡时，灯泡L两端的实际电压。
【答案】（1）；（2）6W；（3）3V
【解析】
【详解】解：(1)由得，灯正常发光时的电阻
(2)由于灯泡L与R1串联，当没有光线遮挡时，灯L正常发光，根据串联电路电压的特点知
由和串联电路中电流的特点得，电路中的电流为
光敏电阻R1的电功率为
(3)当光线被遮挡时，由丙图知，由得，灯L两端的实际电压
答：(1)小灯泡正常发光时的电阻为6Ω；
(2)当光线没有被遮挡时，光敏电阻R1的电功率6W；
测试点
a、f
c、d
e、f
电压表示数
有示数
无示数
有示数
实验次数
电压U/V
电流I/A
1
24
0.24
2
2.0
0.20
3
1.5
0.15
