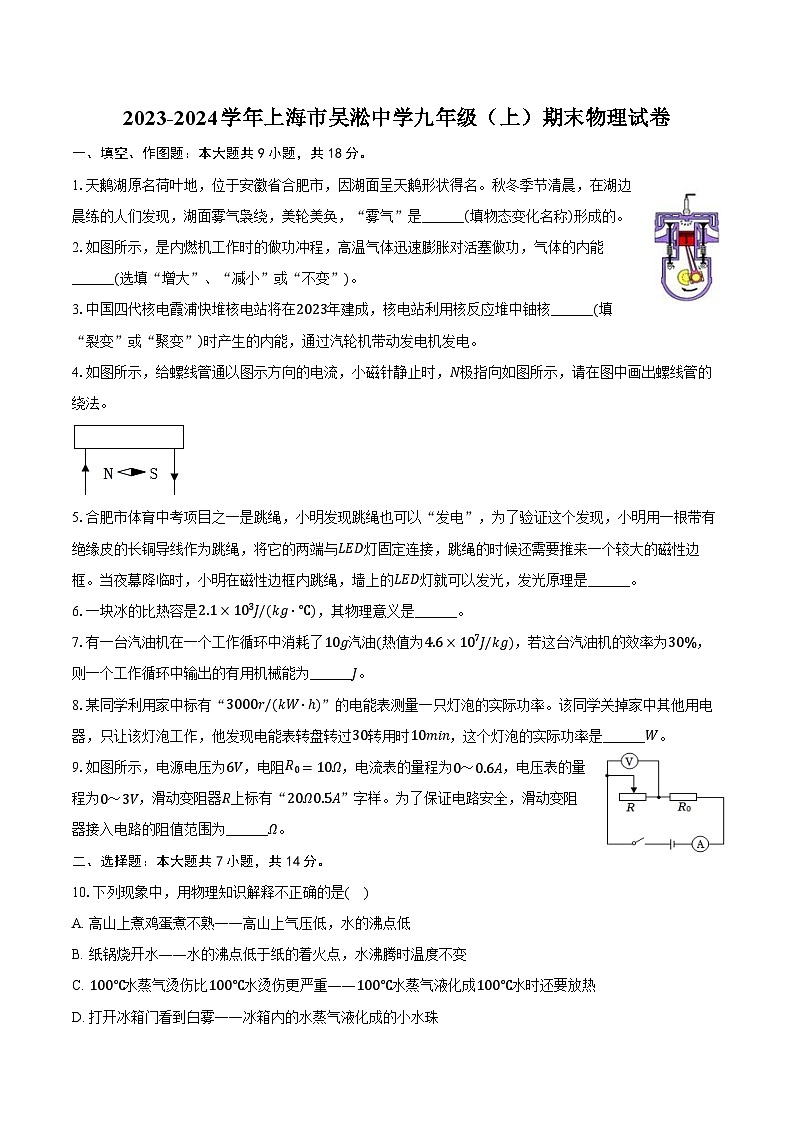

2023-2024学年上海市吴淞中学九年级（上）期末物理试卷（含答案）

这是一份2023-2024学年上海市吴淞中学九年级（上）期末物理试卷（含答案），共8页。试卷主要包含了填空，选择题，综合题等内容，欢迎下载使用。
1.天鹅湖原名荷叶地，位于安徽省合肥市，因湖面呈天鹅形状得名。秋冬季节清晨，在湖边晨练的人们发现，湖面雾气袅绕，美轮美奂，“雾气”是______(填物态变化名称)形成的。
2.如图所示，是内燃机工作时的做功冲程，高温气体迅速膨胀对活塞做功，气体的内能______(选填“增大”、“减小”或“不变”)。
3.中国四代核电霞浦快堆核电站将在2023年建成，核电站利用核反应堆中铀核______(填“裂变”或“聚变”)时产生的内能，通过汽轮机带动发电机发电。
4.如图所示，给螺线管通以图示方向的电流，小磁针静止时，N极指向如图所示，请在图中画出螺线管的绕法。
5.合肥市体育中考项目之一是跳绳，小明发现跳绳也可以“发电”，为了验证这个发现，小明用一根带有绝缘皮的长铜导线作为跳绳，将它的两端与LED灯固定连接，跳绳的时候还需要推来一个较大的磁性边框。当夜幕降临时，小明在磁性边框内跳绳，墙上的LED灯就可以发光，发光原理是______。
6.一块冰的比热容是2.1×103J/(kg⋅℃)，其物理意义是______。
7.有一台汽油机在一个工作循环中消耗了10g汽油(热值为4.6×107J/kg)，若这台汽油机的效率为30%，则一个工作循环中输出的有用机械能为______J。
8.某同学利用家中标有“3000r/(kW⋅ℎ)”的电能表测量一只灯泡的实际功率。该同学关掉家中其他用电器，只让该灯泡工作，他发现电能表转盘转过30转用时10min，这个灯泡的实际功率是______W。
9.如图所示，电源电压为6V，电阻R0=10Ω，电流表的量程为0～0.6A，电压表的量程为0～3V，滑动变阻器R上标有“20Ω0.5A”字样。为了保证电路安全，滑动变阻器接入电路的阻值范围为______Ω。
二、选择题：本大题共7小题，共14分。
10.下列现象中，用物理知识解释不正确的是( )
A. 高山上煮鸡蛋煮不熟——高山上气压低，水的沸点低
B. 纸锅烧开水——水的沸点低于纸的着火点，水沸腾时温度不变
C. 100℃水蒸气烫伤比100℃水烫伤更严重——100℃水蒸气液化成100℃水时还要放热
D. 打开冰箱门看到白雾——冰箱内的水蒸气液化成的小水珠

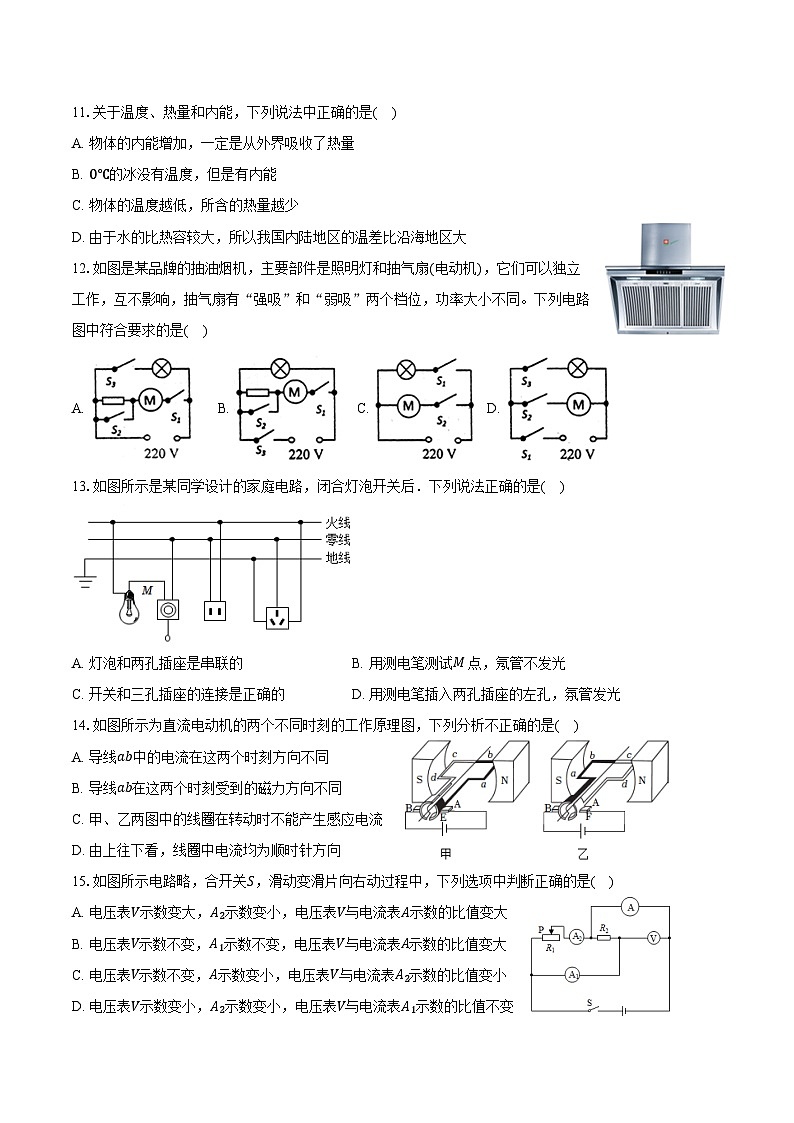

11.关于温度、热量和内能，下列说法中正确的是( )
A. 物体的内能增加，一定是从外界吸收了热量
B. 0℃的冰没有温度，但是有内能
C. 物体的温度越低，所含的热量越少
D. 由于水的比热容较大，所以我国内陆地区的温差比沿海地区大
12.如图是某品牌的抽油烟机，主要部件是照明灯和抽气扇(电动机)，它们可以独立工作，互不影响，抽气扇有“强吸”和“弱吸”两个档位，功率大小不同。下列电路图中符合要求的是( )
A. B. C. D.
13.如图所示是某同学设计的家庭电路，闭合灯泡开关后．下列说法正确的是( )
A. 灯泡和两孔插座是串联的B. 用测电笔测试M 点，氖管不发光
C. 开关和三孔插座的连接是正确的D. 用测电笔插入两孔插座的左孔，氛管发光
14.如图所示为直流电动机的两个不同时刻的工作原理图，下列分析不正确的是( )
A. 导线ab中的电流在这两个时刻方向不同
B. 导线ab在这两个时刻受到的磁力方向不同
C. 甲、乙两图中的线圈在转动时不能产生感应电流
D. 由上往下看，线圈中电流均为顺时针方向
15.如图所示电路略，合开关S，滑动变滑片向右动过程中，下列选项中判断正确的是( )
A. 电压表V示数变大，A2示数变小，电压表V与电流表A示数的比值变大
B. 电压表V示数不变，A1示数不变，电压表V与电流表A示数的比值变大
C. 电压表V示数不变，A示数变小，电压表V与电流表A2示数的比值变小
D. 电压表V示数变小，A2示数变小，电压表V与电流表A1示数的比值不变

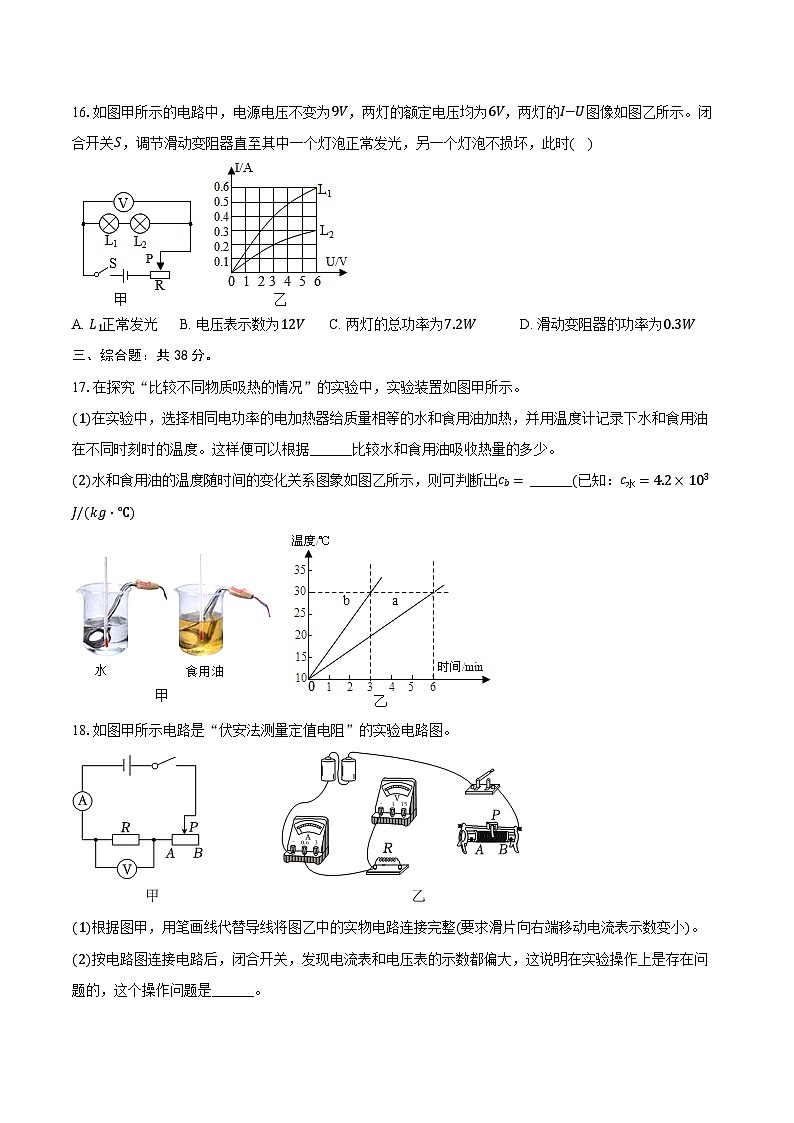

16.如图甲所示的电路中，电源电压不变为9V，两灯的额定电压均为6V，两灯的I−U图像如图乙所示。闭合开关S，调节滑动变阻器直至其中一个灯泡正常发光，另一个灯泡不损坏，此时( )
A. L1正常发光 B. 电压表示数为12V C. 两灯的总功率为7.2WD. 滑动变阻器的功率为0.3W
三、综合题：共38分。
17.在探究“比较不同物质吸热的情况”的实验中，实验装置如图甲所示。
(1)在实验中，选择相同电功率的电加热器给质量相等的水和食用油加热，并用温度计记录下水和食用油在不同时刻时的温度。这样便可以根据______比较水和食用油吸收热量的多少。
(2)水和食用油的温度随时间的变化关系图象如图乙所示，则可判断出cb= ______(已知：c水=4.2×103J/(kg⋅℃)
18.如图甲所示电路是“伏安法测量定值电阻”的实验电路图。

(1)根据图甲，用笔画线代替导线将图乙中的实物电路连接完整(要求滑片向右端移动电流表示数变小)。
(2)按电路图连接电路后，闭合开关，发现电流表和电压表的示数都偏大，这说明在实验操作上是存在问题的，这个操作问题是______。
(3)以上问题解决后，调节滑动变阻器，把测量的几组数据记录在下面的表格里，则该电阻的阻值R= ______Ω(小数点后保留1位小数)。
19.如图所示，电阻丝R1≠R2=R3，甲、乙两个烧瓶中装的是煤油，丙烧瓶中装的是水，且甲、乙、丙三个相同的烧瓶中液体的质量都相等。
(1)在探究“电流通过导体产生的热量与电阻的关系”时，可通过______两个圆底烧瓶中液体温度升高情况进行判断；
(2)在探究“水和煤油吸热能力强弱”时，若通电时间相同，______(选填序号)，则说明水的吸热能力强；
A.水的温度升高的快
B.煤油的温度升高的快
(3)利用上述实验装置______(选填“能”或“不能”)探究电流通过导体产生的热量与电流的关系。
20.一辆使用汽油为燃料的小汽车，在水平路面上匀速行驶，发动机的输出功率是60kW，已知汽油的热值为q=4.6×107J/kg，水的比热容c=4.2×103J/(kg⋅℃)。
(1)汽车的冷却系统用水来给发动机降温，4kg的水在冷却系统中温度升高了50℃，水吸收的热量为多少？
(2)小汽车匀速行驶23min消耗6kg汽油，发动机的效率是多少？
21.用一个量程为0～1mA的毫安表和阻值为2990Ω的定值电阻R串联起来，如图所示。将A、B两端接入电源为3V的电路中。
(1)通电后电流表的指针刚好在最大刻度，求该毫安表的内阻；
(2)更换电源后再次通电，电流表的指针刚好指在刻度盘中央，求更换后的电源电压。
22.近年来，我国家电产业迅猛发展，不仅成为全球家电制造第一大国，而且已成为全球智能家电第一大技术来源国。电饭煲是我国家电产品中的优秀代表之一，据海关统计，去年我国电饭煲出口金额约为进口金额的14倍，中国制造深受全球市场认可。如图所示，甲为某国产智能电饭煲的外观图，该电饭煲有“快煮”、“精煮”、“保温”三种基本模式；乙为该电饭煲的基本原理简化电路图，额定电压U0=220V；当S1置于a、S2置于d时处于“快煮”模式，电饭煲的额定功率P1=1210W；当S1置于a、S2断开时处于“精煮”模式，电饭煲的额定功率P2=484W；当S1置于b、S2置于c时，处于“保温”模式。求：
(1)R1的阻值；
(2)小明采用“精煮”模式将饭煮熟用时t=50min，求该电饭煲一次精煮过程消耗的电能E；
(3)该电饭煲保温模式下的额定功率P3。
参考答案
1.液化
2.减小
3.裂变
4.解：由图可知，小磁针静止时，N极向左，S极向右，由磁极间的相互作用规律可知，通电螺线管的左端为S极，右端为N极，根据安培定则可知，通电螺线管正面缠绕的导线电流方向是向下的，图中电流由右侧流入，所以要从通电螺线管的背面开始绕线才能满足，如图所示：

5.电磁感应原理
6.1kg冰温度升高(或降低)1℃吸收(或放出)热量为2.1×103J
×105
8.60
9.2～10
10.D
11.D
12.A
13.B
14.C
15.B
16.D
17.加热时间 2.1×103J/(kg⋅℃)
18.开关闭合前没有将滑动变阻器的滑片移到阻值最大端 5.1
19.甲、乙 B 能
20.解：(1)水吸收的热量：Q吸=cmΔt=4.2×103J/(kg⋅℃)×4kg×50℃=8.4×105J；
(2)汽油完全燃烧放出的热量：Q放=m′q=6kg×4.6×107J/kg=2.76×108J，
由P=Wt可知，发动机所做的有用功：W=Pt=60×1000W×23×60s=8.28×107J，
发动机的效率：η=WQ放×100%=8.28×107J2.76×108J×100%=30%。
答：(1)水吸收的热量为8.4×105J；
(2)发动机的效率是30%。
21.解：由图可知：定值电阻R和毫安表串联，
(1)通电后电流表的指针刚好在最大刻度，则电路中的电流为I=1mA=1×10−3A，
根据I=UR可得：
总电阻R总=UR=3V1×10−3A=3000Ω，
根据串联电路的总电阻等于各用电器的电阻之和可得：
毫安表的内阻Rm=R总−R=3000Ω−2990Ω=10Ω；
(2)更换电源后再次通电，电流表的指针刚好指在刻度盘中央，则电路中电流I′=12×1mA=0.5mA=5×10−4A，
根据I=UR可得：
电源端电压U′=I′R总=5×10−4A×3000Ω=1.5V。
答：(1)该毫安表的内阻为10Ω；
(2)更换后的电源电压为1.5V。
22.解：(1)由题知，当S1置于a、S2断开时，电阻R2断路，电路中只有电阻R1工作，电饭煲处于“精煮”模式，此时电饭煲的额定功率P2=484W，根据P=U2R得，电阻R1的阻值为：
R1=U02P2=(220V)2484W=100Ω；
(2)电饭煲在“精煮”模式下，工作50min电流做的功为：
W=P2t=484W×50×60s=1.452×106J，
电饭煲消耗的电能等于电流通过电饭煲做的功，即：
E=W=1.452×106J；
(3)由题知，当电饭煲处于“快煮”模式时，电阻R1和R2并联，且同时工作，此时的电功率为P1=1210W。电饭煲处于“精煮”模式时，电阻R1单独工作的电功率为P2=484W，
根据并联电路的电功率关系得，在“快煮”模式下，电阻R2的功率为：
P=P1−P2=1210W−484W=726W，
根据P=U2R得，电阻R2的阻值为：
R1=U02P=(220V)2726W=2003Ω，
当S1置于b、S2置于c时，电阻R1和R2串联，处于“保温”模式，根据串联电路电阻规律得，此时电路中的总电阻为：
R总=R1+R2=2003Ω+100Ω=5003Ω，
则电饭煲保温模式下的额定功率为：
P3=U02R总=(220V)25003Ω=290.4W。
答：(1)电阻R1的阻值为100Ω；
(2)采用“精煮”模式将饭煮熟用时t=50min，该电饭煲一次精煮过程消耗的电能为1.452×106J；
(3)电饭煲保温模式下的额定功率为290.4W。 实验序号
1
2
3
电流I/A
0.12
0.19
0.30
电压U/V
0.6
1.0
1.5
