2023-2024学年安徽省合肥市包河区西递中学九年级（上）期末物理试卷（含答案）

这是一份2023-2024学年安徽省合肥市包河区西递中学九年级（上）期末物理试卷（含答案），共10页。

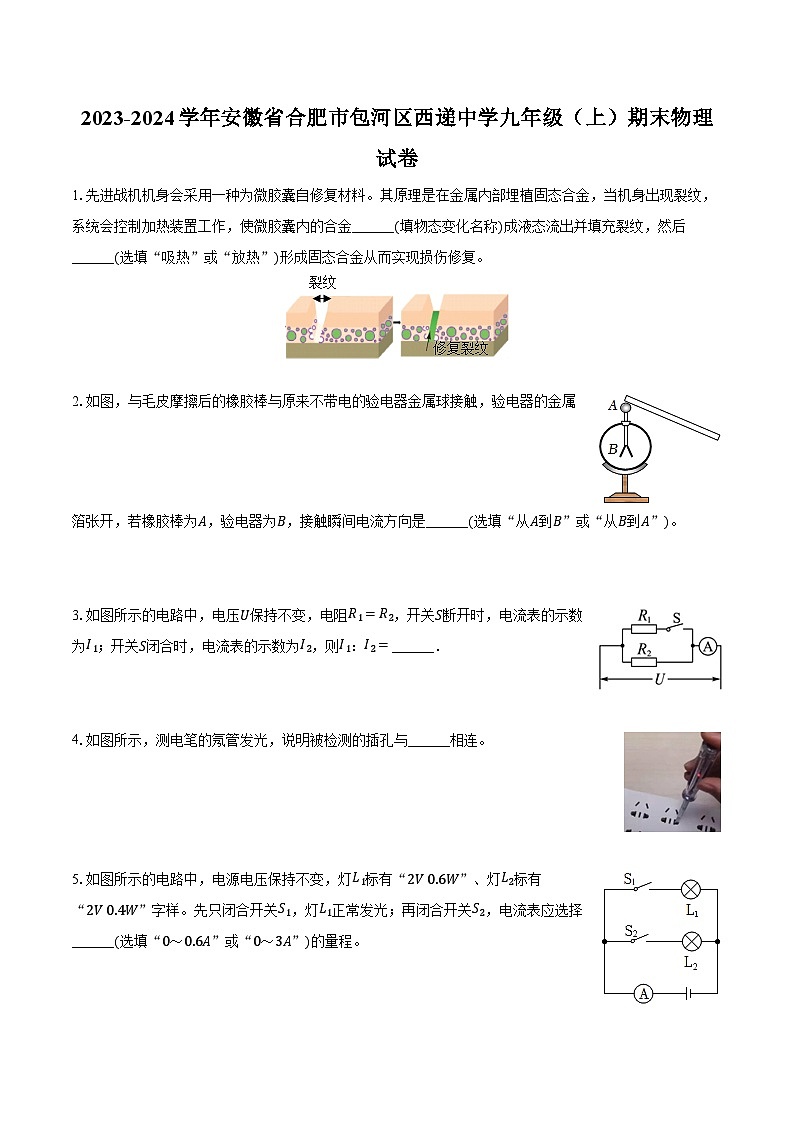

3.如图所示的电路中，电压U保持不变，电阻R1=R2，开关S断开时，电流表的示数为I1；开关S闭合时，电流表的示数为I2，则I1：I2=______．
4.如图所示，测电笔的氖管发光，说明被检测的插孔与______相连。
5.如图所示的电路中，电源电压保持不变，灯L1标有“2V 0.6W”、灯L2标有“2V 0.4W”字样。先只闭合开关S1，灯L1正常发光；再闭合开关S2，电流表应选择______(选填“0～0.6A”或“0～3A”)的量程。

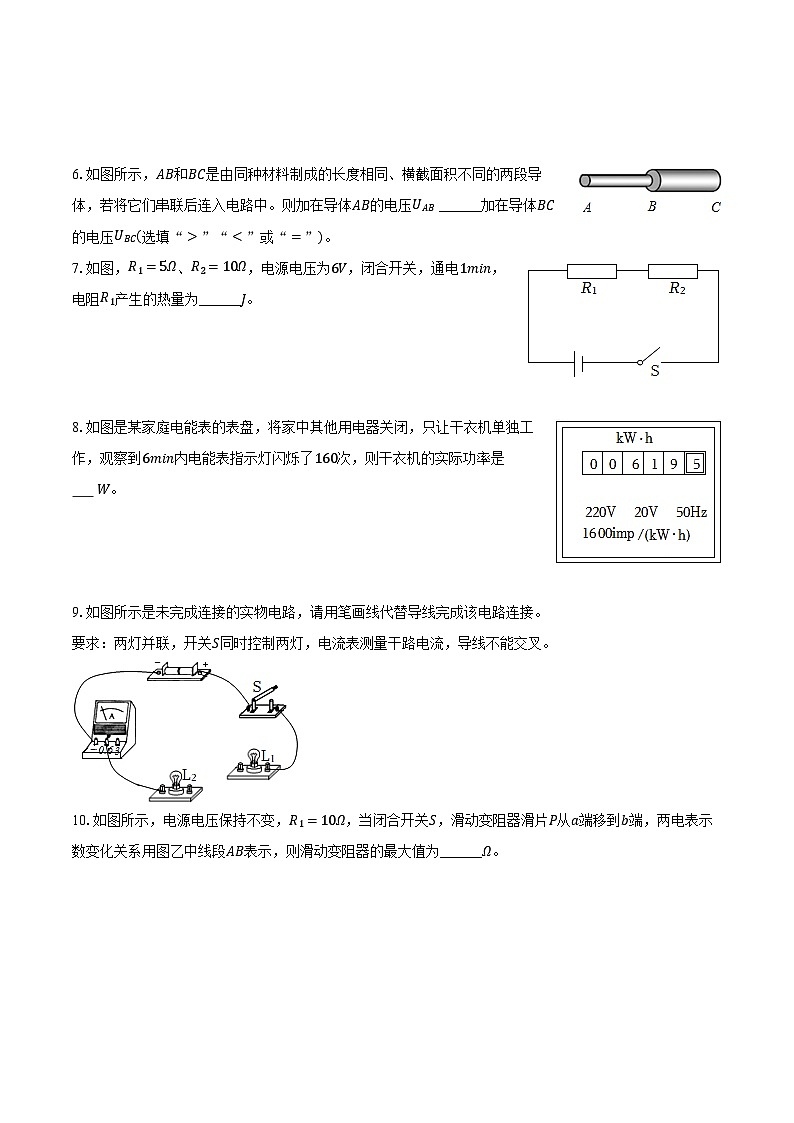

6.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，若将它们串联后连入电路中。则加在导体AB的电压UAB ______加在导体BC的电压UBC(选填“>”“
7.【答案】48
8.【答案】1000
9.【答案】解：由题知，两灯并联，则电流的路径有两条；开关控制干路，开关接在干路上，电流表测量干路电流，电流表串联在干路上，实物连接如图所示：

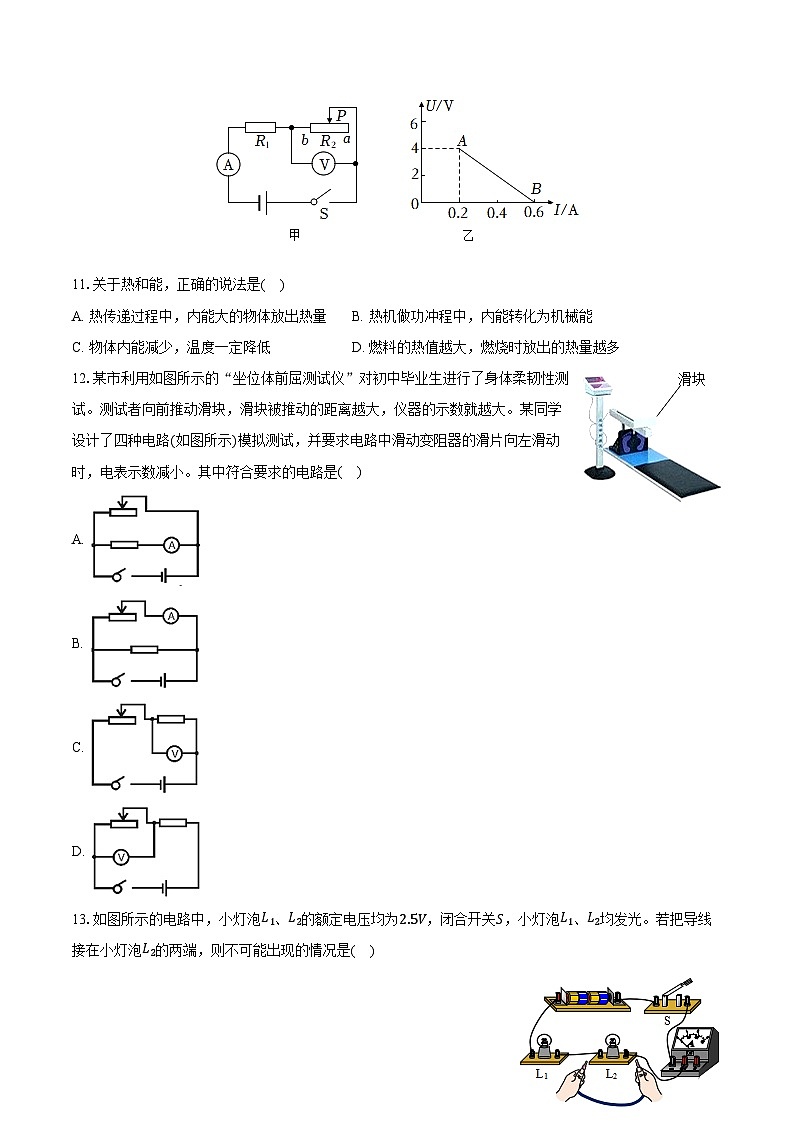

10.【答案】20
11.【答案】B
12.【答案】D
13.【答案】C
14.【答案】D
15.【答案】A
16.【答案】C
17.【答案】C
18.【答案】指针是否偏转 有 电源
19.【答案】定值电阻断路 5Ω 正比
20.【答案】左 0.6 灯丝的电阻随温度的升高而增大
21.【答案】解：(1)100g天然气完全燃烧所放出的热量：
Q放=m气q天然气=0.1kg×4.4×107J/kg=4.4×106J；
(2)水吸收的热量：
Q吸=c水m水△t水=4.2×103J/(kg⋅℃)×10kg×44℃=1.848×106J；
该天然气灶的烧水热效率：
η=Q吸Q放=1.848×106J4.4×106J×100%=42%。
答：(1)100g天然气完全燃烧所放出的热量4.4×106J；
(2)该天然气灶的烧水热效率为42%。
22.【答案】解：(1)由图可知，当S1、S2都断开时，R1与R2串联，电流表测电路中的电流；
根据串联电路的电阻特点可知，电路中的总电阻：R=R1+R2=30Ω+30Ω=60Ω，
由I=UR可得，电源的电压：U=IR=0.2A×60Ω=12V；
(2)当S1、S2都闭合时，R1与R3并联，电流表测干路电流，
通过R1的电流：I1=UR1=12V30Ω=0.4A，
通过R2的电流：I2=UR2=12V30Ω=0.4A，
根据并联电路的电流特点可知，干路的总电流：I′=I1+I2=0.4A+0.4A=0.8A；
即电流表示数为0.8A；
(3)由W=UIt=I2Rt可知，通电1min电阻R2消耗的电能：W2=I2R2t=(0.2A)2×30Ω×1×60s=72J。
答：(1)电源电压为12V；
(2)S1、S2都闭合时，电流表示数是0.8A；
(3)当S1、S2都断开时，通电1min电阻R2消耗的电能为72J。
23.【答案】解：(1)当S、S1都闭合时，R1、R2并联，当S闭合、S1断开时，只有R2工作；
根据并联两端的电阻特点可知，当只闭合S时，电路中只有R2工作，电路中的电阻最大，由P=U2R可知，电路中总功率最小，此时处于低温挡；
低温挡正常工作时，电路中的电流：I=UR2=220V200Ω=1.1A；
(2)当S、S1闭合时，R1与R2并联，电路中的电阻最小，电功率最大，空气炸锅此时处于高温挡，
高温挡正常工作时，电路消耗的总功率：P高=U2R1+U2R2=(220V)250Ω+(220V)2200Ω=1210W；
(3)薯条吸收的热量：Q吸=c薯条m(t−t0)=3.63×103J/(kg⋅℃)×200×10−3kg×(170℃−20℃)=1.089×105J，
由η=Q吸W可知，空气炸锅消耗的电能：W=Q吸η=1.089×105J75％=1.452×105J，
由P=Wt可知，空气炸锅需要工作的时间：t′=WP高=1.452×105J1210W=120s。
答：(1)低温挡正常工作时，电路中的电流为1.1A；
(2)高温挡正常工作时，求电路消耗的总功率为1210W；
(3)空气炸锅需要工作的时间为120s。 实验次数
1
2
3
4
5
电压U/V
1.2
1.5
1.8
2.0
2.4
电流I/A
0.24
0.30
0.40
0.48
