河南省郑州外国语学校惠济校区2023-2024学年九年级上学期12月月考物理试题（解析版）-A4

这是一份河南省郑州外国语学校惠济校区2023-2024学年九年级上学期12月月考物理试题（解析版）-A4，共17页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

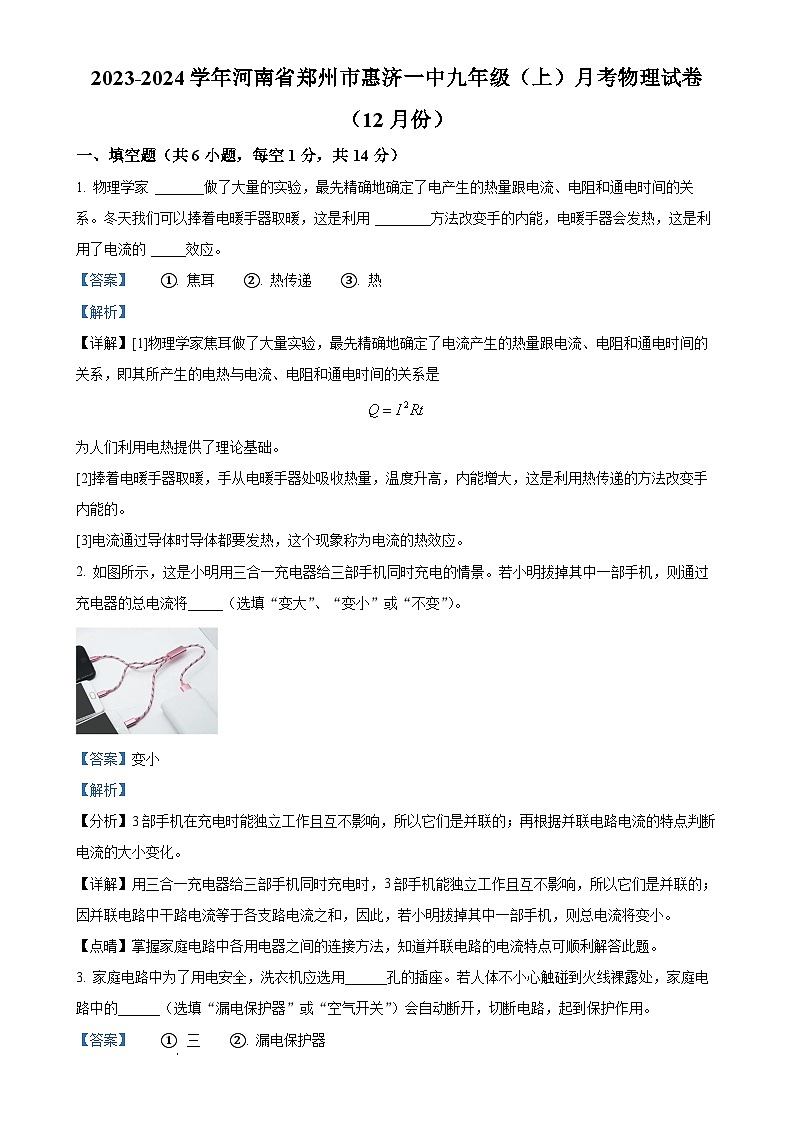

1. 物理学家 _______做了大量的实验，最先精确地确定了电产生的热量跟电流、电阻和通电时间的关系。冬天我们可以捧着电暖手器取暖，这是利用 ________方法改变手的内能，电暖手器会发热，这是利用了电流的 _____效应。
【答案】 ①. 焦耳 ②. 热传递 ③. 热
【解析】
【详解】[1]物理学家焦耳做了大量实验，最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，即其所产生的电热与电流、电阻和通电时间的关系是
为人们利用电热提供了理论基础。
[2]捧着电暖手器取暖，手从电暖手器处吸收热量，温度升高，内能增大，这是利用热传递的方法改变手内能的。
[3]电流通过导体时导体都要发热，这个现象称为电流的热效应。
2. 如图所示，这是小明用三合一充电器给三部手机同时充电的情景。若小明拔掉其中一部手机，则通过充电器的总电流将_____（选填“变大”、“变小”或“不变”）。
【答案】变小
【解析】
【分析】3部手机在充电时能独立工作且互不影响，所以它们是并联的；再根据并联电路电流的特点判断电流的大小变化。
【详解】用三合一充电器给三部手机同时充电时，3部手机能独立工作且互不影响，所以它们是并联的；因并联电路中干路电流等于各支路电流之和，因此，若小明拔掉其中一部手机，则总电流将变小。
【点晴】掌握家庭电路中各用电器之间的连接方法，知道并联电路的电流特点可顺利解答此题。
3. 家庭电路中为了用电安全，洗衣机应选用______孔的插座。若人体不小心触碰到火线裸露处，家庭电路中的______（选填“漏电保护器”或“空气开关”）会自动断开，切断电路，起到保护作用。
【答案】 ① 三 ②. 漏电保护器
【解析】

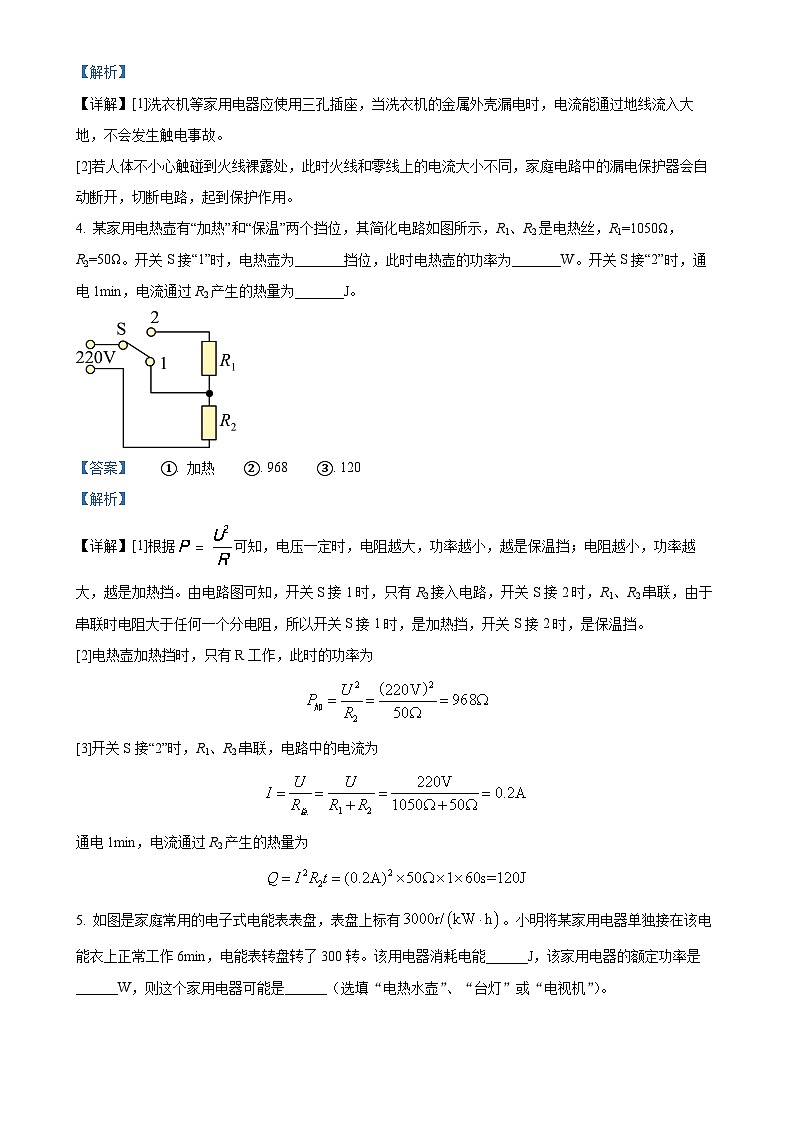

【详解】[1]洗衣机等家用电器应使用三孔插座，当洗衣机的金属外壳漏电时，电流能通过地线流入大地，不会发生触电事故。
[2]若人体不小心触碰到火线裸露处，此时火线和零线上的电流大小不同，家庭电路中的漏电保护器会自动断开，切断电路，起到保护作用。
4. 某家用电热壶有“加热”和“保温”两个挡位，其简化电路如图所示，R1、R2是电热丝，R1=1050Ω，R2=50Ω。开关S接“1”时，电热壶为_______挡位，此时电热壶的功率为_______W。开关S接“2”时，通电1min，电流通过R2产生的热量为_______J。

【答案】 ①. 加热 ②. 968 ③. 120
【解析】
【详解】[1]根据可知，电压一定时，电阻越大，功率越小，越是保温挡；电阻越小，功率越大，越是加热挡。由电路图可知，开关S接1时，只有R2接入电路，开关S接2时，R1、R2串联，由于串联时电阻大于任何一个分电阻，所以开关S接1时，是加热挡，开关S接2时，是保温挡。
[2]电热壶加热挡时，只有R工作，此时的功率为
[3]开关S接“2”时，R1、R2串联，电路中的电流为
通电1min，电流通过R2产生的热量为

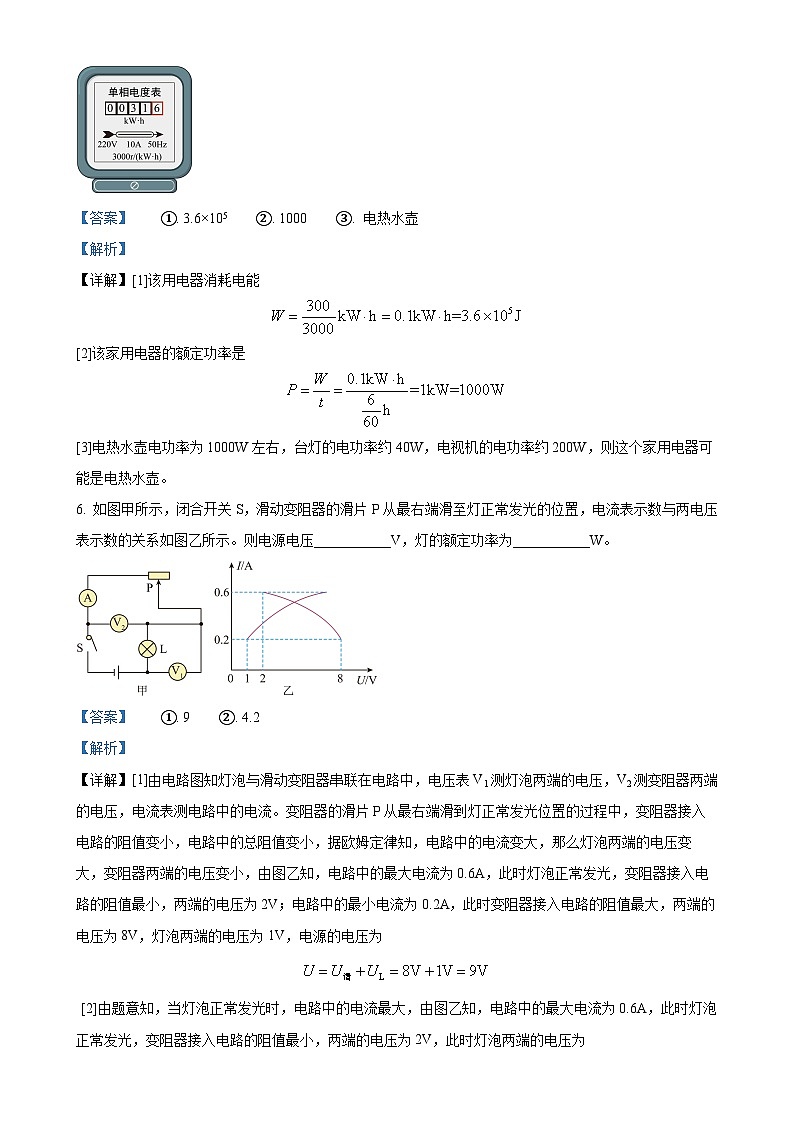

5. 如图是家庭常用的电子式电能表表盘，表盘上标有。小明将某家用电器单独接在该电能衣上正常工作6min，电能表转盘转了300转。该用电器消耗电能______J，该家用电器的额定功率是______W，则这个家用电器可能是______（选填“电热水壶”、“台灯”或“电视机”）。
【答案】 ①. 3.6×105 ②. 1000 ③. 电热水壶
【解析】
【详解】[1]该用电器消耗电能
[2]该家用电器的额定功率是
[3]电热水壶电功率为1000W左右，台灯的电功率约40W，电视机的电功率约200W，则这个家用电器可能是电热水壶。
6. 如图甲所示，闭合开关S，滑动变阻器的滑片P从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系如图乙所示。则电源电压___________V，灯的额定功率为___________W。
【答案】 ①. 9 ②. 4.2
【解析】
【详解】[1]由电路图知灯泡与滑动变阻器串联在电路中，电压表V1测灯泡两端的电压，V2测变阻器两端的电压，电流表测电路中的电流。变阻器的滑片P从最右端滑到灯正常发光位置的过程中，变阻器接入电路的阻值变小，电路中的总阻值变小，据欧姆定律知，电路中的电流变大，那么灯泡两端的电压变大，变阻器两端的电压变小，由图乙知，电路中的最大电流为0.6A，此时灯泡正常发光，变阻器接入电路的阻值最小，两端的电压为2V；电路中的最小电流为0.2A，此时变阻器接入电路的阻值最大，两端的电压为8V，灯泡两端的电压为1V，电源的电压为
[2]由题意知，当灯泡正常发光时，电路中的电流最大，由图乙知，电路中的最大电流为0.6A，此时灯泡正常发光，变阻器接入电路的阻值最小，两端的电压为2V，此时灯泡两端的电压为

灯的额定功率为
二、选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求；第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分）
7. 学完内能，小明做了以下总结，其中正确的是（ ）
A. 两个物体的温度相同，则它们的内能一定相同
B. 一个物体的质量不变，若温度降低，它的内能一定减少
C. 甲物体传递了热量给乙物体，说明甲物体内能大
D. 两物体相比，分子动能越大的物体，其内能越大
【答案】B
【解析】
【分析】
【详解】A．物体的内能不仅和温度有关，还和物体的质量、状态有关，故A错误；
B．一个物体的质量不变，若温度降低，温度降低，分子热运动的剧烈程度降低，分子动能变小，它的内能一定减少，故B正确；
C．热传递是能量从高温物体传到低温物体，与物体的内能无关，故C错误；
D．两物体相比，分子动能越大的物体，温度越高，但是它的分子数目不一定多，分子热运动的动能与分子势能的总和不一定大，故D错误。
故选B。
8. 关于热值和热机效率，下列说法正确的是（ ）
A. 使燃料燃烧更充分，可以增大热值
B. 燃料燃烧释放的热量越多，热值越大
C. 使燃料燃烧更充分，可以提高热机的效率
D. 热机使用的燃料的热值越大，热机的效率就越高
【答案】C
【解析】
【详解】A．热值是燃料的特性，与燃烧情况无关，故A错误；
B．热值是燃料的特性，与放出热量的多少无关，故B错误；
C．使燃料燃烧更充分，可以增大有效利用的能量，提高热机的效率，故C正确；
D．热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比，与燃料的热值无关，故D错误。
故选C。
9. 下列数据最接近实际的是
A. 一节新干电池的电压为2V
B. 家用日光灯正常发光时的电流约为200mA
C. 电饭煲的电功率约为80W
D. 对人体而言的安全电压是36V
【答案】B
【解析】
【详解】A．一节新干电池的电压为1.5V，故A不符合实际；
B．日光灯正常发光时的电流约0.2A，即200mA，故B符合实际；
C．电饭煲的电功率在1000W以上，故C不符合实际；
D．对人体而言的安全电压是不高于36V，故D不符合实际。
故选B。
10. 小融为宿舍设计了一套防盗报警装置,她在宿舍的门和窗户内倒分别安装了红外感应开关S1和S2,晚上睡前或者同学外出时闭合开关S3,报警装置启动;当有人从门或者窗户非法闯入时,红外感应开关就会自动闭合,警铃大响,R为保护电阻,图中设计符合要求的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】经分析可知，开关S1和S2并联，开关S3和电铃、保护电阻R均位于干路．
A．由电路图可知，闭合开关S3后，只有开关S1和S2同时闭合时，警铃才可能响，故A不符合题意；
B．由电路图可知，闭合开关S3后，开关S1和S2只要闭合一个或同时闭合，警铃均能响，故B符合题意；
C．由电路图可知，闭合开关S3后，警铃响，闭合开关S1和S2中任意一个时都不响，故C不符合题意；
D．由电路图可知，闭合开关S3后，警铃响，开关S1和S2是否闭合都不影响警铃，故D不符合题意．
11. 如图所示电路中，当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲∶U乙为3∶2，当开关S断开，甲、乙两表为电流表时，两表示数之比I甲∶I乙为（ ）
A. 2∶1B. 3∶1C. 3∶2D. 1∶3
【答案】D
【解析】
【详解】当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲电压表测电源的电压，乙电压表测R2两端的电压，因串联电路中总电压等于各分电压之和，所以，两电阻两端的电压之比
因串联电路中各处的电流相等，根据可知，在电流相等时，电压与电阻成正比，故有
当开关S断开，甲、乙两表为电流表时，两电阻并联，电流表甲测通过R2支路的电流，电流表乙测干路电流，因并联电路中各支路两端的电压相等，根据可知，在电压相等时，电流与电阻成反比，故通过两电阻的电流之比
因并联电路中干路电流等于各支路电流之和，所以，两电流表的示数之比
故ABC不符合题意，D符合题意，
故选D。
12. 如图是普通家庭住宅内的简易配电图，下列说法正确的是（ ）

A. 三孔插座的右侧插孔不会使试电笔氖管发光
B. 图中a是电能表，b是空气开关
C. 当人发生触电时，空气开关会迅速切断电路
D. 空气开关“跳闸”后，可以立即闭合开关
【答案】B
【解析】
【详解】A．三孔插座的右侧插孔与火线相连，会使试电笔氖管发光，故A错误；
B．根据图示可知，进户线先连接a，再连接b，所以a为电能表，b为空气开关，故B正确；
C．当人发生触电时，不会造成电路中的电流过大，空气开关不会切断电路，故C错误；
D．空气开关“跳闸”后，必须检查电路故障的原因，修好后才能再次闭合开关，故D错误。
故选B。
13. 体育中考跳绳的次数是自动记录，其简化电路如图甲所示。是光敏电阻，信号处理系统记录间的电压，每当绳子挡住射向的红外线时，的阻值会变大，自动计数器会计数一次。电源电压为间电压随时间变化的图象如图乙所示，下列说法正确的是（ ）
A. 该同学匀速连续跳绳的跳绳次数为100次
B. 自动计数器计数一次时，间的电压
C. 有红外线照射时，与阻值之比为
D. 有红外线照射和无红外线照射时，光敏电阻阻值之比为
【答案】AD
【解析】
【详解】由甲图电路知，R1与R2串联， ab间电压为R1两端的电压。
A．由图乙可知，跳绳一次的时间为0.6s，则1min内跳绳的次数
故A正确；
B．由题知，当绳子挡住射向R1的红外线时(即无红外线照射R1) ，R1的阻值会变大，自动计数器会计数一次，根据串联电路的分压原理知，R1分得电压增大，由图乙知，此时
U1＝Uab＝4V
故B错误；
C．由串联电路的分压原理有
即
则R1=2R2。当有红外线照射时，R1阻值变小， R1分得电压减小，由图乙知，此时
U1'=Uab'=2V
由串联电路的分压原理有
即
则，即有红外线照射时，R1'与R2 为1:2，故C错误；
D．有红外线照射和无红外线照射时，光敏电阻R1的阻值之比
故D正确。
故选AD。
14. 把标有“6V 3W”的小灯泡L与最大阻值为100Ω的滑动变阻器RW连接在总电压恒为18V的电路中，如图所示。电流表和电压表选择的量程分别为“0～0.6A”和“0～15V”。要求闭合开关S后，两电表的示数均不超过所选量程的最大测量值（设灯丝电阻不变）。下列说法正确的是（ ）
A. 电路允许通过的最大电流为0.6A
B. 电路消耗总电功率的最大值为27W
C. 小灯泡L消耗电功率的最小值为0.75W
D. 滑动变阻器RW允许调节的范围是24Ω～60Ω
【答案】CD
【解析】
【详解】A．由图可知灯泡L和滑动变阻器RW串联，电压表测RW两端的电压，电流表测电路中的电流。由灯泡标有“6V 3W”可知灯的电阻为
灯正常发光时的电流为
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，所以，电路中的最大电流
I大=IL=0.5A
故A错误；
B．此时滑动变阻器接入电路中的电阻最小，电路的总功率最大，此时电路中的总电阻为
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值为
电路中最大电功率为
故B错误；
D．为保护电压表，滑动变阻器两端的最大电压为15V，电路中的电流最小，因串联电路中总电压等于各分电压之和，所以，灯泡两端的电压为
UL′=U﹣U滑大=18V﹣15V=3V
此时电路中最小的电流为
滑动变阻器连入的最大电阻为
由此可知：滑动变阻器允许调节的范围为24Ω～60Ω，故D正确；
C．电路中电流最小时，小灯泡L消耗电功率的最小值为
故C正确。
故选CD。
三、作图题（每小题2分，共4分）
15. 某实验小组的同学用图所示的器材测量小灯泡的电功率。已知待测小灯泡的额定电压为2.5 V，额定功率估计在0.8 W左右。请在图中用笔画线代替导线完成实物电路的连接。（要求：滑片P向右移动时，小灯泡变亮；导线不得交叉）
（ ）
【答案】
【解析】
【详解】小灯泡的额定电流
I==0.32A
电流表选用小量程串联在电路中，滑片P向右移动时，小灯泡变亮，即电流变大，电阻变小，故变阻器的右下接线柱连入电路中，如下图所示：
16. 图中，将家庭电路补充完整（虚框内一处接保险丝“ ”，另一处用导线连接）。

【答案】
【解析】
【详解】用户线进入用户，火线首先进入保险丝，由图可知中间的线是零线，最上面的是火线，最下面的线是地线。三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，如图所示：

四、实验探究题（第17题4分，第18题6分，第19题8分；共18分）
17. 在“比较不同物质吸热升温情况”的实验中：
（1）小丽和小明用一套器材做加热水和煤油的实验，如图甲所示．在组装器材时应先调节________ （选填A或B）的高度．
（2）组装好器材，他们先后在同一个烧杯中称出质量相等的水和煤油，分别加热相同的时间，比较水和煤油________ ，得出结论．要完成该实验，除图甲所示器材外，还需要的一个测量工具是________
（3）在对实验进行反思时，他们认为原方案有需要两次加热耗时长等缺点，因此改进方案并设计了图乙所示的装置．与原方案相比，该方案除克服了上述缺点外还具有的优点是________ ．（答出一个即可）
【答案】 ①. A ②. 升高的温度 ③. 秒表 ④. 确保在相等的时间内吸收的热量相等
【解析】
【详解】（1）组装实验仪器时，应根据酒精灯及其火焰的高度先固定图中的A部分，使酒精灯的外焰正好能给烧杯加热，然后再固定图中的B部分，这样可以避免重复调整；
（2）在同一个烧杯中称出质量相等的水和煤油，分别加热相同的时间，比较水和煤油升高的温度，得出结论．实验中需要测量水与煤油的加热时间，需要用到秒表；
（3）由图乙所示实验可知，实验用同一烧杯用“水浴法”对水与煤油同时加热，该方案避免两次加热，用同一热源加热确保在相等时间内吸收的热量相等；
18. 某学习小组在老师的指导下，探究电流通过导体时产生热量的多少跟什么因素有关，他们用的实验器材如图所示，U形管中液面最初相平，两个密闭容器中都有一段电阻丝。
（1）请你用笔画线代替导线，把图甲中两个容器内的电阻丝连接到电路中。_______
（2）实验中是通过观察 ________来显示容器内空气温度的变化，选用空气而不用水做实验，是因为相对于水_______，可使U形管中液柱上升更快，实验现象更明显；
（3）接好电路，闭合开关，通电一段时间后，_____（填“左”或“右”）侧U形管中液面高度变化大，此实验现象表明，在电流和通电时间均相同的情况下，_______越大，所产生的热量越多。
（4）若通电一段时间后，其中一个U形管中的液面高度几乎不变，发生此现象的原因可能是 ________。
【答案】（1） （2） ①. 液面高度差的变化 ②. 膨胀
（3） ①. 右 ②. 电阻
（4）与此相连的容器有可能漏气
【解析】
【小问1详解】
[1]将滑动变阻器，两相同的透明容器中的U形管，逐一顺次连接即可，如下图所示：
【小问2详解】
[1]电流产生的热量不便于用眼睛直接观察和测量，通过热胀冷缩使U形管内液柱的高度变化，高度差来反映热量的多少。
[2]要在较短时间内达到明显的实验效果，即要求容器内的物质的体积变化较大，受热更容易膨胀，故使用空气实验现象更明显。
【小问3详解】
[1][2]因串联电路中各处的电流相等，所以；由可知，在电路和通电时间相同时，电阻越大，产生的热量较多，气体体积膨胀大，液柱高度变化大，故右侧液面变化大。
【小问4详解】
[1]电阻丝通电后产生热量，则U形玻璃管中应该出现液面高度差，高度不变，说明没有产生气压差，与此相连的容器有可能漏气。
19. 物理兴趣小组为了测量额定电压为2.5V小灯泡正常发光时的电阻设计了如下电学实验：
（1）小明同学检查电路时发现电路的连接有一根导线错误，请你在错误导线上打“×”号，并用笔画线代替导线连接正确；_______
（2）闭合开关前，滑动变阻器的滑片P应该滑到 _____（填“A”或“B”）端；闭合开关后，移动滑片P，使电压表示数为2.5V，此时电流表示数如图乙所示，则小灯泡正常发光时电阻为 ________Ω（结果保留一位小数）；
（3）在探究过程中，由于操作有误，在未断开开关的情况下，那么拔出小灯泡后电压表的示数 ________（填“为零”“接近电源电压”或“不变”）；
（4）小组同学利用电流表和定值电阻，设计了如图丙所示的实验电路，测出了小灯泡的额定功率。已知小灯泡的额定电压为，定值电阻的阻值为R0。
实验步骤如下：
①闭合开关S、S1，断开S2，调节滑动变阻器，使电流表的示数为 _________，（用已知符号表达），此时小灯泡正常发光；
②保持滑动变阻器位置不变，_________，读出此时电流表的示数为I；
③测得小灯泡的额定电功率P甲=________（用、I和R0表示）。
【答案】（1） （2） ①. A ②. 8.3
（3）接近电源电压 （4） ①. ②. 闭合开关S、S2，断开开关S1，保持滑动变阻器滑片位置不变 ③.
【解析】
【小问1详解】
由图可知，此时电压表测量灯泡和部分滑动变阻器电压，不符合实验要求，实验时电压表应该并联在灯泡的两端，如下图所示：
小问2详解】
[1]为了保护电路，闭合开关前，滑动变阻器的滑片应处于阻值最大端，即A端。
[2]如图2所示，电流表选用小量程，分度值为0.02A，此时通过小灯泡的电流为0.3A，小灯泡正常发光时电阻为
【小问3详解】
在探究过程中，由于操作有误，直接将小灯泡从灯座上拔出，则电路断路，此时电压表串联进电路中，直接测量电源电压，即电压表的示数会接近电源电压。
【小问4详解】
①[1]由实验图可知，闭合开关S、S1，断开S2，此时灯泡和定值电阻并联，灯泡和定值电阻两端电压相等，电流表测量通过定值电阻电流，调节滑动变阻器，使电流表示数为，即通过定值电阻的电流为时，根据欧姆定律可知，此时定值电阻和灯泡两端电压即为灯泡的额定电压。
②[2]保持滑片P位置不动，闭合开关S、S2，断开开关S1，电流表测量通过灯泡和定值电阻的总电流，保持滑动变阻器滑片位置不变，读出此时电流表的示数为I，即总电流为I。
③[3]在②中，因电路的连接关系没有改变，灯仍正常发光，故灯泡的额定电流为
则小灯泡的额定功率为
五、综合应用题（20题8分，21题10分，共18分）
20. 氢燃料是21世纪的理想能源。如图是我国自主研发的氢燃料新能源公交车，满载质量为4×103kg，某次满载后在10min内匀速直线行驶8.4km，消耗氢燃料0.4kg。公交车匀速直线行驶时所受的阻力为总重的，(q氢燃料=1.4×108J/kg ）。求公交车在此行驶过程中：
（1）消耗的氢燃料完全燃烧放出的热量；
（2）牵引力做功的功率；
（3）公交车发动机的热机效率。
【答案】（1）5.6×107J
（2）2.8×104W
（3）30%
【解析】
【小问1详解】
[1]0.4kg的氢燃料完全燃烧放出的热量
[2]公交车所受的阻力
公交车匀速直线行驶时，牵引力与阻力是一对平衡力
牵引力所做的功
牵引力做功的功率
[3]公交车发动机的热机效率
21. 图甲所示为一款双胆电饭煲，设计了旋转式多挡位开关，可实现单胆单独工作或双胆同时工作，其工作电路如图乙所示，其中R1和R2为两根电热丝，R1＝242，R2＝60.5，旋转开关可以改变触点1、2、3、4之间的连接方式，从而获得不同的挡位。
（1）如果要让电饭煲处于最低挡位工作，则四个触点的连接方式应选择丙图中的哪一种？
（2）如果四个触点的连接方式为图丙B所示，则此时电饭煲的功率为多大？
（3）电饭煲最高挡位工作时消耗的电功率是多大？
（4）如果电饭煲使用最高挡位将2kg米饭从20℃加热到80℃用时10.5min，求电饭煲在这段时间内加热的效率。【】
【答案】（1）C；（2）200W；（3）1000W；（4）80%
【解析】
【详解】解：由图乙、丙可知：
A．单独将1、3触点连接时，电路中只有R2；
B．将1、2和3、4分别相连时，电路中只有R1；
C．单独将3、4触点连接时，电路中R1、R2串联；
D．将1、3和2、4分别相连时，电路中R1、R2并联。
（1）当R1与R2串联，电路中总电阻最大，电源电压一定，由
可知，此时电路的功率最小，处于最低挡位，且双胆同时工作，故此时四个触点的连接方式是丙图中的C。
（2）如果四个触点的连接方式为图丙B所示，即连接1、2和3、4时，R1单独工作，此时电功率为
（3）在最高挡位工作时，总功率最大，总电阻最小，此时R1与R2并联，此时R2的电功率为
则最高挡位的功率
P高＝P1+P2＝200W+800W＝1000W
（4）将2kg的米饭由20℃加热到80℃，水吸收的热量
电饭煲在加热挡工作10.5min消耗的电能
此过程中电饭煲的工作效率
答：（1）如果要让电饭煲处于最低挡位工作，则四个触点的连接方式应选择丙图中的C；
（2）如果四个触点的连接方式为图丙B所示，则此时电饭煲的功率为200W；
（3）电饭煲最高挡位工作时消耗的电功率是1000W；
