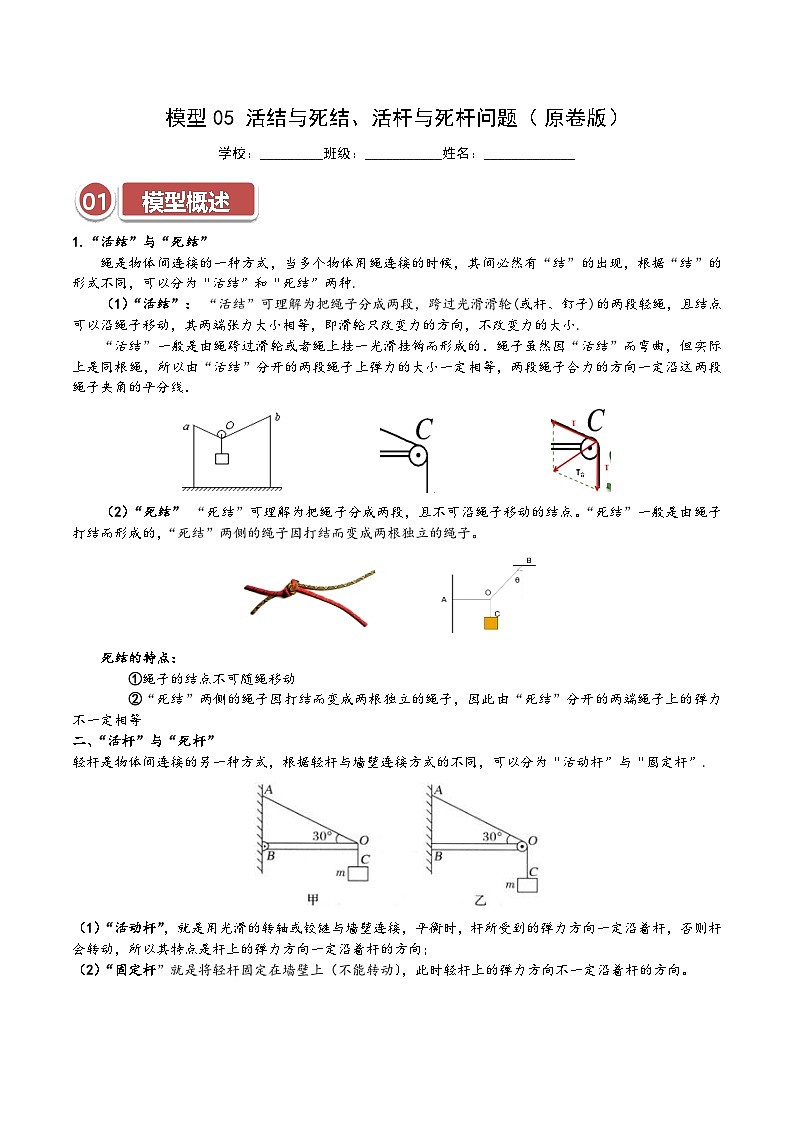

01 模型概述
1.“活结”与“死结”
绳是物体间连接的一种方式，当多个物体用绳连接的时候，其间必然有“结”的出现，根据“结”的形式不同，可以分为“活结”和“死结”两种.
（1）“活结”： “活结”可理解为把绳子分成两段，跨过光滑滑轮(或杆、钉子)的两段轻绳，且结点可以沿绳子移动，其两端张力大小相等，即滑轮只改变力的方向，不改变力的大小.
“活结”一般是由绳跨过滑轮或者绳上挂一光滑挂钩而形成的．绳子虽然因“活结”而弯曲，但实际上是同根绳，所以由“活结”分开的两段绳子上弹力的大小一定相等，两段绳子合力的方向一定沿这两段绳子夹角的平分线．

（2）“死结” “死结”可理解为把绳子分成两段，且不可沿绳子移动的结点。“死结”一般是由绳子打结而形成的，“死结”两侧的绳子因打结而变成两根独立的绳子。

死结的特点：
①绳子的结点不可随绳移动
②“死结”两侧的绳子因打结而变成两根独立的绳子，因此由“死结”分开的两端绳子上的弹力不一定相等
二、“活杆”与“死杆”
轻杆是物体间连接的另一种方式，根据轻杆与墙壁连接方式的不同，可以分为“活动杆”与“固定杆”.
（1）“活动杆”，就是用光滑的转轴或铰链与墙壁连接，平衡时，杆所受到的弹力方向一定沿着杆，否则杆会转动，所以其特点是杆上的弹力方向一定沿着杆的方向；
（2）“固定杆”就是将轻杆固定在墙壁上（不能转动），此时轻杆上的弹力方向不一定沿着杆的方向。
02 典题攻破
1. “活结”与“死结”

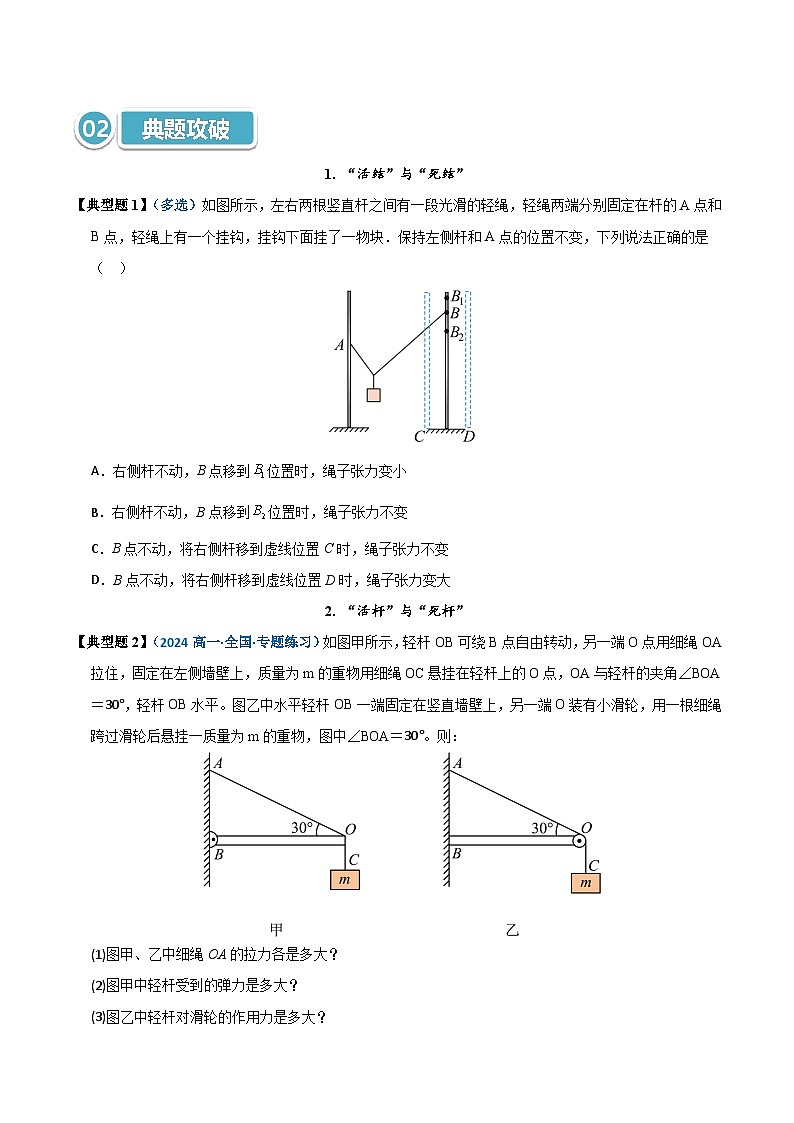

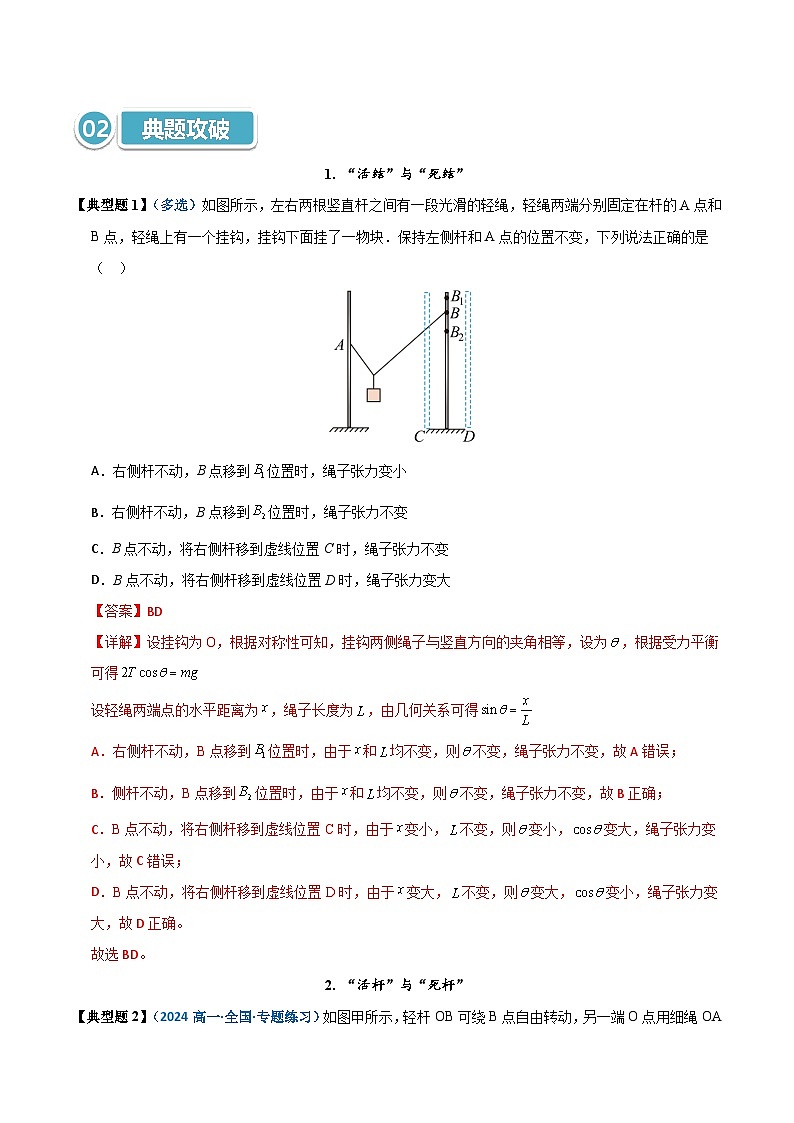

【典型题1】（多选）如图所示，左右两根竖直杆之间有一段光滑的轻绳，轻绳两端分别固定在杆的A点和B点，轻绳上有一个挂钩，挂钩下面挂了一物块．保持左侧杆和A点的位置不变，下列说法正确的是（ ）

A．右侧杆不动，B点移到位置时，绳子张力变小
B．右侧杆不动，B点移到位置时，绳子张力不变
C．B点不动，将右侧杆移到虚线位置C时，绳子张力不变
D．B点不动，将右侧杆移到虚线位置D时，绳子张力变大
2. “活杆”与“死杆”

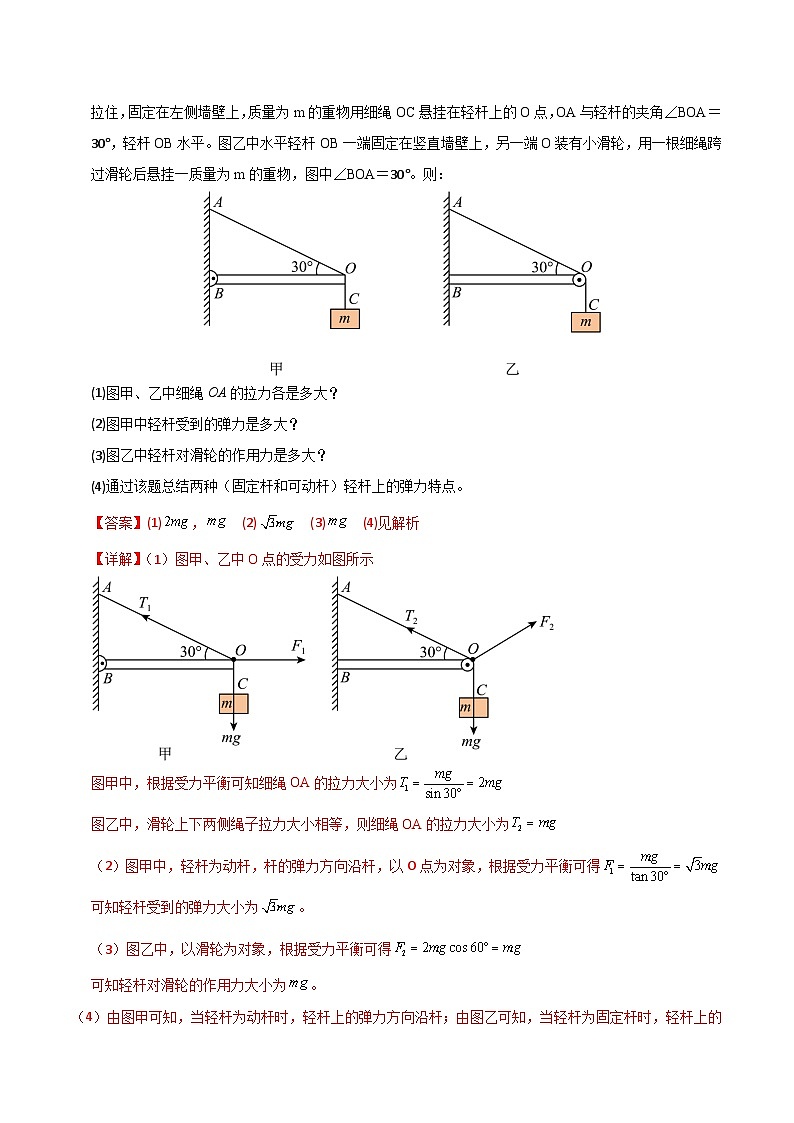

【典型题2】（2024高一·全国·专题练习）如图甲所示，轻杆OB可绕B点自由转动，另一端O点用细绳OA拉住，固定在左侧墙壁上，质量为m的重物用细绳OC悬挂在轻杆上的O点，OA与轻杆的夹角∠BOA＝30°，轻杆OB水平。图乙中水平轻杆OB一端固定在竖直墙壁上，另一端O装有小滑轮，用一根细绳跨过滑轮后悬挂一质量为m的重物，图中∠BOA＝30°。则：

(1)图甲、乙中细绳OA的拉力各是多大？
(2)图甲中轻杆受到的弹力是多大？
(3)图乙中轻杆对滑轮的作用力是多大？
(4)通过该题总结两种（固定杆和可动杆）轻杆上的弹力特点。
03 针对训练

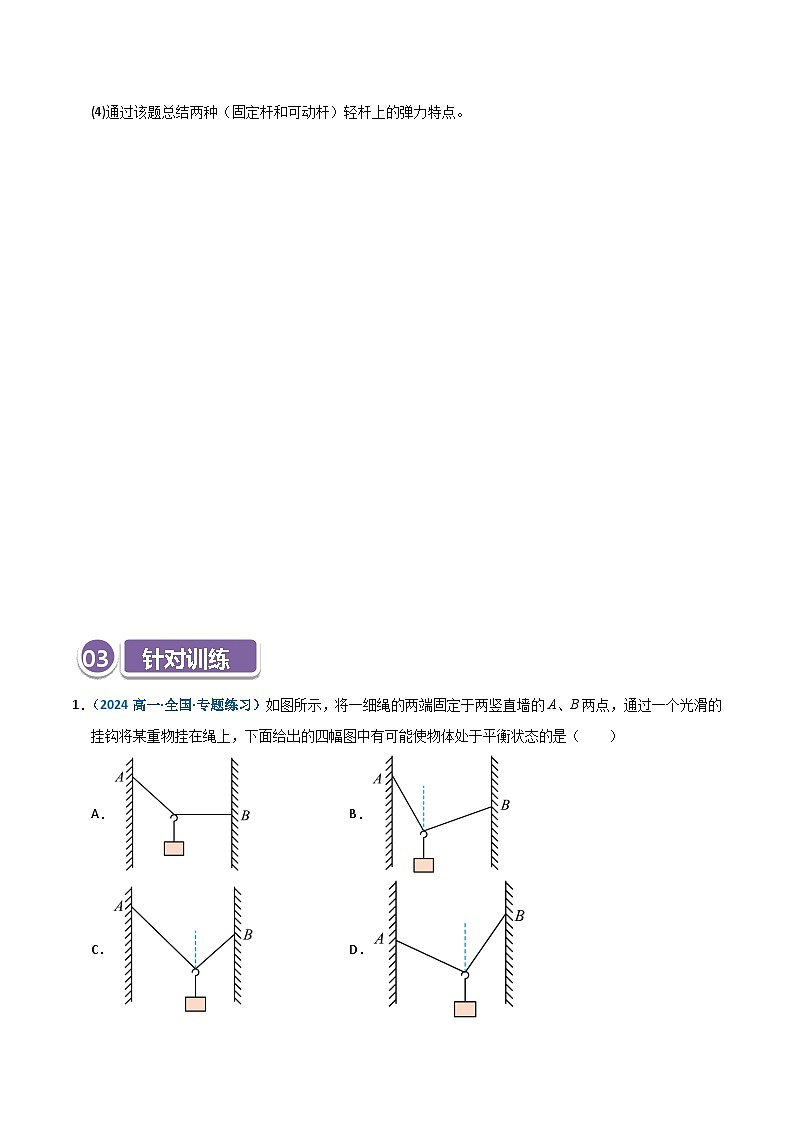

1．（2024高一·全国·专题练习）如图所示，将一细绳的两端固定于两竖直墙的A、B两点，通过一个光滑的挂钩将某重物挂在绳上，下面给出的四幅图中有可能使物体处于平衡状态的是（ ）
A．B．
C．D．
2．（多选）如图所示，轻质不可伸长的晾衣绳两端分别固定在竖直杆M、N上的a、b两点，悬挂衣服的衣架钩是光滑的，挂于绳上处于静止状态。如果只人为改变一个条件，当衣架静止时，下列说法正确的是（ ）
A．绳的右端上移到b’，绳子拉力不变
B．将杆N向右移一些，绳子拉力变大
C．绳的两端高度差越小，绳子拉力越小
D．若换挂质量更大的衣服，则衣架悬挂点右移
3．（23-24高一上·湖南长沙·阶段练习）如图所示，光滑轻质不可伸长的晾衣绳两端分别固定于竖直杆上的a、b两点，一质量为m的衣服静止悬挂于绳上某点；若在绳上另一点继续悬挂另一质量为M的衣服，已知m
