练习2 连接体与板块模型问题—2025年高考物理压轴题专项通关秘籍（全国通用）

这是一份练习2 连接体与板块模型问题—2025年高考物理压轴题专项通关秘籍（全国通用），文件包含秘籍2连接体与板块模型问题原卷版docx、秘籍2连接体与板块模型问题解析版docx等2份试卷配套教学资源，其中试卷共36页， 欢迎下载使用。

1、板块模型中的运动学单过程问题
2．板块模型中的运动学多过程问题1——至少作用时间问题
3．板块模型中的运动学多过程问题2——抽桌布问题
4．板块模型中的运动学粗糙水平面减速问题
5．板块加速度相同的连接体模型
6、公式与定理
（多选）（2023•井冈山市校级开学）如图，在匀速转动的电动机带动下，足够长的水平传送带以恒定速率v1匀速向右运动。一质量为m的滑块从传送带右端以水平向左的速率v2（v2＞v1）滑上传送带，最终滑块又返回至传送带的右端。就上述过程，下列判断正确的有（ ）
A．滑块返回传送带右端的速率为v1
B．此过程中传送带对滑块做功为12mv22−12mv12
C．此过程中电动机对传送带做功为mv12+mv1v2
D．此过程中滑块与传送带间摩擦产生的热量为14m(v1+v2)2
（多选）（2023秋•碑林区校级期末）如图，一足够长的传送带倾斜放置，倾角为θ＝37°，以恒定速率v＝4m/s顺时针转动。一质量为m＝1kg的煤块（可视为质点）以初速度v0＝12m/s从A端冲上传送带，煤块与传送带间的动摩擦因数为μ＝0.25，设最大静摩擦力等于滑动摩擦力，重力加速度大小取g＝10m/s2，sin37°＝0.6，cs37°＝0.8。下列说法正确的是（ ）
A．煤块刚冲上传送带时的加速度大小为6m/s2
B．煤块能上滑的最大距离为10m
C．煤块从冲上传送带到返回A端所用的时间为4s
D．全过程煤块在传送带上留下的划痕长度为(12+45)m
（2023春•市南区校级期末）如图所示，一足够长的传送带倾斜放置，倾角θ＝37°，以恒定速率v＝4m/s顺时针转动。一煤块以初速度v0＝14m/s从A端冲上传送带，煤块与传送带之间动摩擦因数μ＝0.5，取g＝10m/s2，sin37°＝0.6、cs37°＝0.8。则下列说法正确的是（ ）
A．煤块冲上传送带后经1.5s与传送带速度相同
B．煤块向上滑行的最大位移为12m
C．煤块在传送带上留下的痕迹长为(17+413)m
D．煤块从冲上传送带到返回A端所用的时间为6s
（2023秋•南昌期中）如图甲所示，倾斜白色的传送带正以恒定速率v1沿顺时针方向转动，传送带的倾角为θ。一煤块以初速度v0从传送带的底部冲上传送带并沿传送带向上运动，其运动的v﹣t图像如图乙所示，物块到传送带顶端时速度恰好为零，g取10m/s2，则（ ）
A．由图乙可知，0～1s内物块受到的摩擦力大于1～2s内物块受到的摩擦力
B．0～2s内物块所受摩擦力方向一直与物块运动的方向相反
C．传送带的黑色痕迹长10m
D．物块与传送带间的动摩擦因数为0.25
（2023春•成华区期末）如图所示，与水平面成θ＝30°角的传送带以v＝2m/s的速度顺时针运行，质量为m＝1kg的小物块以初速度v0＝4m/s从底部滑上传送带，物块恰好能到达传送带顶端。已知物块与传送带间的动摩擦因数为μ=35，取重力加速度g＝10m/s2。下列说法正确的是（ ）
A．传送带从底端到顶端的长度为1m
B．物体在传送带上向上运动的时间为0.5s
C．物体与传送带摩擦产生的热量为3.75J
D．物块在传送带上留下的划痕长度为1.25m
（多选）（2022秋•吉林期末）如图甲所示，倾斜传送带的倾角θ＝37°，传送带以一定速度匀速转动，将一个物块轻放在传送带的上端A，物块沿传送带向下运动，从A端运动到B端的v﹣t图像如图乙所示，重力加速度取g＝10m/s2，sin37°＝0.6，cs37°＝0.8，不计物块大小，则（ ）
A．传送带一定沿顺时针方向转动
B．传送带转动的速度大小为5m/s
C．传送带A、B两端间的距离为11m
D．物块与传送带间的动摩擦因数为0.5
（多选）（2022秋•滕州市期末）如图所示，光滑水平轨道上放置足够长的木板A（上表面粗糙）和滑块C，滑块B置于A的左端。A、B间动摩擦因数为0.5，三者质量分别为mA＝2kg，mB＝1kg，mC＝2kg。开始时C静止，A、B一起以5m/s的速度匀速向右运动，A与C发生碰撞（时间极短）后立即一起向右运动。取g＝10m/s2，则（ ）
A．A与C碰撞后瞬间，A的速度为3m/s
B．A与C碰撞后瞬间，A的速度为2.5m/s
C．A与B之间摩擦产生的热量为15J
D．若长木板A的长度为0.6m，则滑块B不会滑离木板A
（多选）（2023秋•武昌区校级期末）如图甲所示，质量为M的长木板放置于水平面上，其上左端有一质量为m1＝3kg的物块A，物块A通过轻绳跨过光滑滑轮与质量为m2＝6kg的物块B相连，物块B离地面高度为h。t＝0时刻由静止释放物块B，同时给长木板一水平向左的初速度v0＝7m/s，以后物块A运动的加速度—时间图像如图乙所示。物块与木板间动摩擦因数为μ1，木板与地面间动摩擦因数为μ2，物块与木板间的最大静摩擦力等于滑动摩擦力，且物块始终在木板上。取重力加速度的大小g＝10m/s2，则下列说法正确的是（ ）
A．物块与木板间的动摩擦因数μ1＝0.1
B．木板与地面间的动摩擦因数μ2＝0.1
C．木板向左运动的最大位移为3.5m
D．长木板的质量M＝2kg
（2023•武进区校级开学）如图所示，质量m＝1.0kg的物块（视为质点）放在质量M＝4.0kg的木板的右端，木板长L＝2.5m。开始木板静止放在水平地面上，物块与木板及木板与水平地面间的动摩擦因数均为μ＝0.2。现对木板施加一水平向右的恒力F＝40N，最大静摩擦力等于滑动摩擦力，不计空气阻力，g＝10m/s2。则物块在木板上运动的过程中，下列说法中正确的是（ ）
A．物块与木板以相同的加速度做匀加速运动
B．木板的加速度大小为5.6m/s2
C．物块的最大速度大小为3.5m/s
D．物块到达木板左端时木板前进的位移大小为3.5m
（2023春•上犹县校级期末）如图所示，一质量为M、长为L的木板B静止在光滑水平面上，其左端放有可视为质点的质量为m的滑块A，现用一水平恒力F作用在滑块上，使滑块从静止开始做匀加速直线运动。滑块与木板之间的摩擦力为Ff，滑块滑到木板右端时，木板运动距离为x。关于此过程，下列说法中正确的是（ ）
A．滑块A克服摩擦力做的功为FfL
B．滑块A与木板B摩擦产生的热量为F（L+x）
C．滑块A与木板B增加的机械能为F（L+x）+FfL
D．滑块A到达木板右端时，木板B具有的动能为Ffx
（多选）（2024•南充模拟）如图，已知传送带与水平方向成37°角，倾角也为37°的光滑斜面固定于地面且与传送带良好对接，弹簧下端固定在斜面底端，工件与传送带间的动摩擦因数μ＝0.25（其余位置摩擦不计）。传送带顺时针匀速转动，速度v＝4m/s，两轮轴心相距L＝5m，B、C分别是传送带与两轮的切点，轮缘与传送带之间不打滑。现将质量m＝1kg的工件放在弹簧上，用力将弹簧压缩至A点后由静止释放，工件离开弹簧从斜面顶端滑到传送带上的B点时速度v0＝8m/s，A、B间的距离x＝1m。工件可视为质点，g取10m/s2，sin37°＝0.6，cs37°＝0.8，则（ ）
A．弹簧的最大弹性势能Ep＝38J
B．工件刚滑上传送带时加速度a＝8m/s2
C．工件第一次从传送带底端上滑至最高点的时间t＝2s
D．工件第一次从传送带底端上滑至最高点的过程中因摩擦产生的热量Q＝10J
（2023秋•泰山区校级期末）如图1，水平传送带（A、B为左右两端点）顺时针匀速传动，t＝0时在A点轻放一个小物块，物块在皮带上运动全过程中的位移—时间关系图像如图2（0﹣4s为抛物线，4s﹣6s为直线）。重力加速度g取10m/s2，下列说法中正确的是（ ）
A．传送带的传送速度是8m/s
B．物块与传送带间的滑动摩擦系数为0.2
C．若传送带在t＝4s时停转，则物块将停于B点
D．若令该物块以6m/s的速率从B端向左滑上皮带，则它离开皮带时的速率是4m/s
（2023•枣庄三模）如图所示，倾角θ＝37°的光滑斜面足够长，斜面上放有质量为m1＝2kg、长度为L＝1m的木板，A、B为木板的两个端点，在A端放有质量m2＝2kg的物块（可视为质点），物块和木板接触面粗糙，将物块与质量M＝1kg的重物通过轻质长绳相连，绕在固定在斜面顶端的定滑轮上，不计滑轮处的摩擦。系统从静止状态开始运动，设最大静摩擦力等于滑动摩擦力，重力加速度g＝10m/s2，sin37°＝0.6。
（1）欲使物块和木板之间不发生相对滑动而作为一个整体运动，求它们之间动摩擦因数μ的取值范围；
（2）若动摩擦因数μ0等于（1）问中最小值的58倍，求从开始运动到物块从木板上掉下来所经过的时间。
（2024•顺庆区校级一模）如图所示，长为L2＝13m的水平传送带以v＝4m/s的速度逆时针匀速转动，紧靠传送带P、Q两端各静止一个滑块B和C，在距离传送带左端d＝0.5m的水平面上放置一竖直固定挡板，物块与挡板碰撞后会被原速率弹回，右端有一倾角θ＝37°且足够长的粗糙倾斜轨道，斜面底端与传送带Q端平滑连接。现从距离斜面底端L1＝8m处由静止释放一滑块A，一段时间后滑块A与B发生碰撞，碰撞时间忽略不计，碰撞后B滑上传送带，A被取走，已知滑块A、B、C的质量均为1kg，滑块 B、C与传送带之间以及与水平面之间的动摩擦因数均为μ1＝0.2，滑块A与斜面之间的动摩擦因数μ2＝0.25，滑块之间的碰撞均为弹性正碰，所有物块均可视为质点，求：
（1）滑块B与C第一次碰撞前，滑块B在传送带上运动时相对于传送带的位移大小；
（2）整个过程中，滑块C与挡板碰撞的次数；
（3）整个过程中，滑块B在传送带P、Q两端之间做往复运动的总路程。
（2023秋•江岸区期末）如图所示，有一倾角为θ＝30°的光滑斜面，其底端与水平传送带左端通过一小段光滑的圆弧在B点相切连接，传送带沿顺时针方向匀速运行的速度大小为v0＝5m/s，BC间距离为L＝2m。质量为m的滑块（视为质点），在大小为F=103N的水平力作用下在斜面上高度为h＝0.8m处处于静止状态。现将水平力F撤去，当滑块滑到传送带右端C点时，恰好与传送带速度相同。重力加速度取g＝10m/s2。求：
（1）滑块的质量；
（2）滑块与传送带间的动摩擦因数μ；
（3）如果将传送带调为逆时针匀速运行，速度大小调为v＝2m/s，且上表面足够长，其他条件不变；仍把滑块从原位置由静止释放，求滑块在传送带上往返1次和往返n次的过程中，传送带摩擦力分别对滑块的冲量大小。

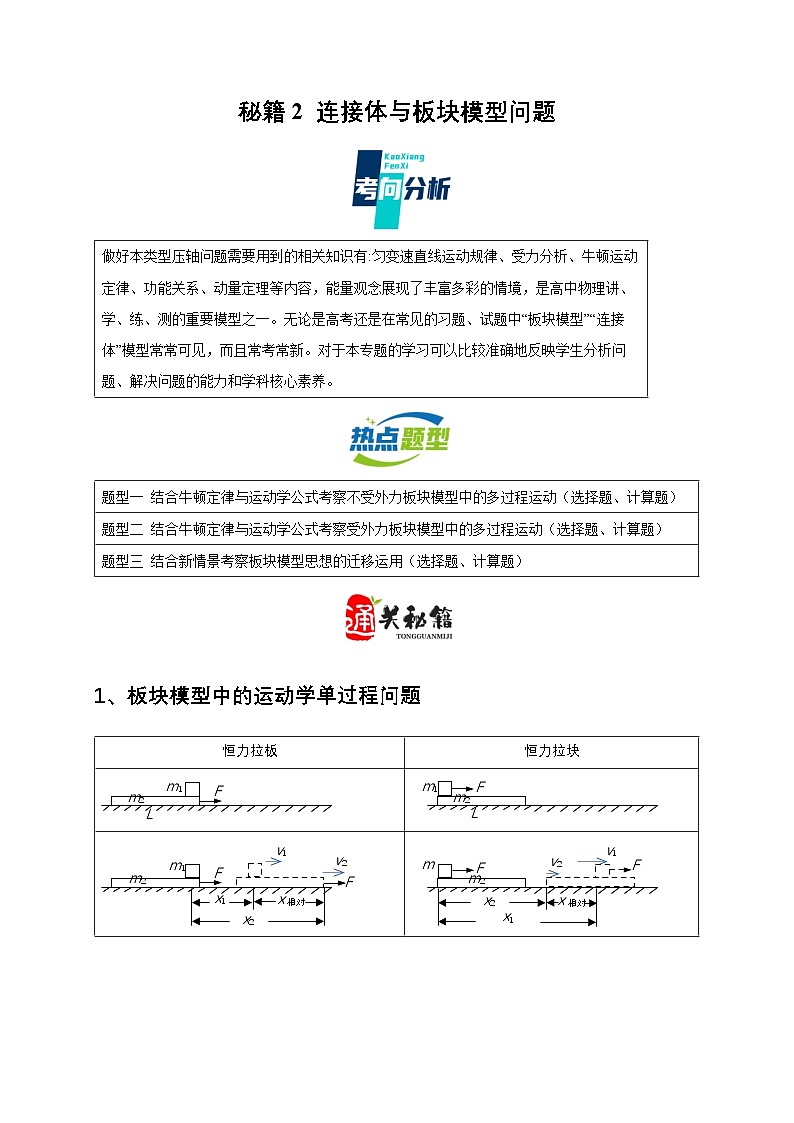

做好本类型压轴问题需要用到的相关知识有:匀变速直线运动规律、受力分析、牛顿运动定律、功能关系、动量定理等内容，能量观念展现了丰富多彩的情境，是高中物理讲、学、练、测的重要模型之一。无论是高考还是在常见的习题、试题中“板块模型”“连接体”模型常常可见，而且常考常新。对于本专题的学习可以比较准确地反映学生分析问题、解决问题的能力和学科核心素养。
题型一 结合牛顿定律与运动学公式考察不受外力板块模型中的多过程运动（选择题、计算题）
题型二 结合牛顿定律与运动学公式考察受外力板块模型中的多过程运动（选择题、计算题）
题型三 结合新情景考察板块模型思想的迁移运用（选择题、计算题）
恒力拉板
恒力拉块
m1
F
m2
L

m1
F
m2
L
x1
F
F
x2
x相对
m1
m2
v1
v2
x1
F
F
x2
x相对
m1
m2
v1
v2
t0
t/s
0
v2
v/ms-1
a1
a2
v1
x相对
t0
t/s
0
v1
v/ms-1
a2
a1
v2
x相对

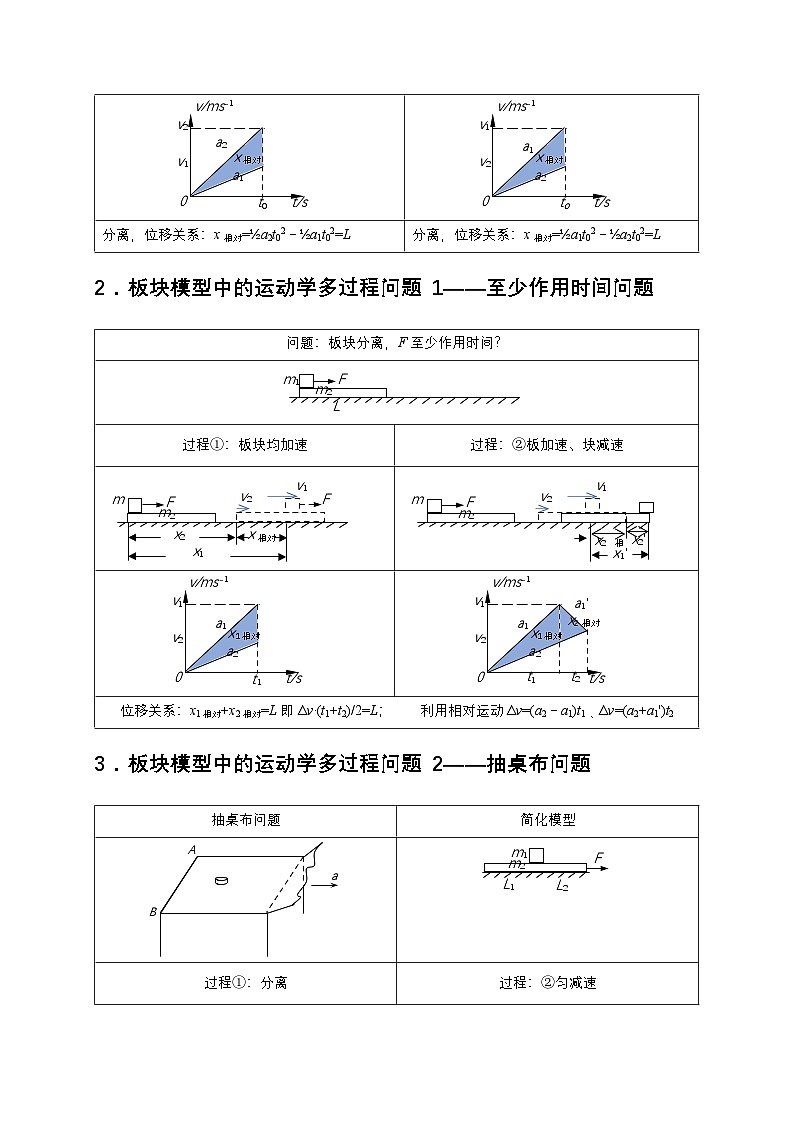

分离，位移关系：x相对=½a2t02－½a1t02=L
分离，位移关系：x相对=½a1t02－½a2t02=L
问题：板块分离，F至少作用时间？
m1
F
m2
L
过程①：板块均加速
过程：②板加速、块减速
x1
F
F
x2
x相对
m1
m2
v1
v2
x1'
F
x2'
x2相对
m1
m2
v1
v2
t1
t/s
0
v1
v/ms-1
a2
a1
v2
x1相对
t1
t/s
0
v1
v/ms-1
a2
a1
v2
x1相对
x2相对
a1'
t2
位移关系：x1相对+x2相对=L即Δv·(t1+t2)/2=L； 利用相对运动Δv=(a2－a1)t1 、Δv=(a2+a1')t2
抽桌布问题
简化模型
A
B
a
m1
F
m2
L1
L2
过程①：分离
过程：②匀减速
x1
F
F
x2
L1
m1
m2
v1
v2
x1
F
L2
m1
m2
v1
x1'
t0
t/s
0
v2
v/ms-1
a1
a2
v1
x相对
t0
t/s
0
v1
v/ms-1
a1
v2
x1
x1'
a1'
分离，位移关系：x2－x1=L1
0v0多过程问题，位移关系：x1+x1'=L2
块带板
板带块
m1
v0
m2
μ2
μ1
m1
v0
m2
μ2
μ1
x1
v0
x2
x相对
m1
m2
v共
v共
x1
v0
x2
x相对
m1
m2
v共
v共
t0
t/s
0
v0
v/ms-1
a2
a1
v共
x相对
a共
t0
t/s
0
v0
v/ms-1
a2
a1
v共
x相对
a共
t0
t/s
0
v0
v/ms-1
a2
a1
v共
x1相对
a1'
x2相对
a2'
μ1≥μ2
μ1
