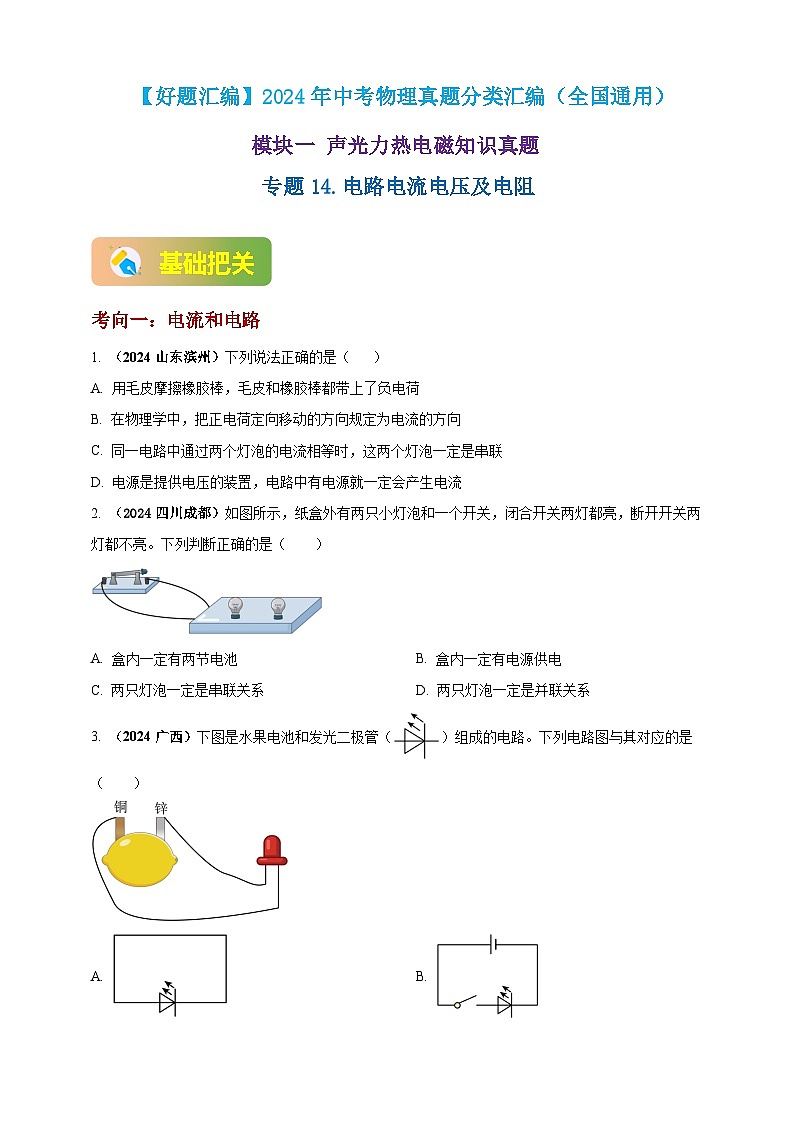

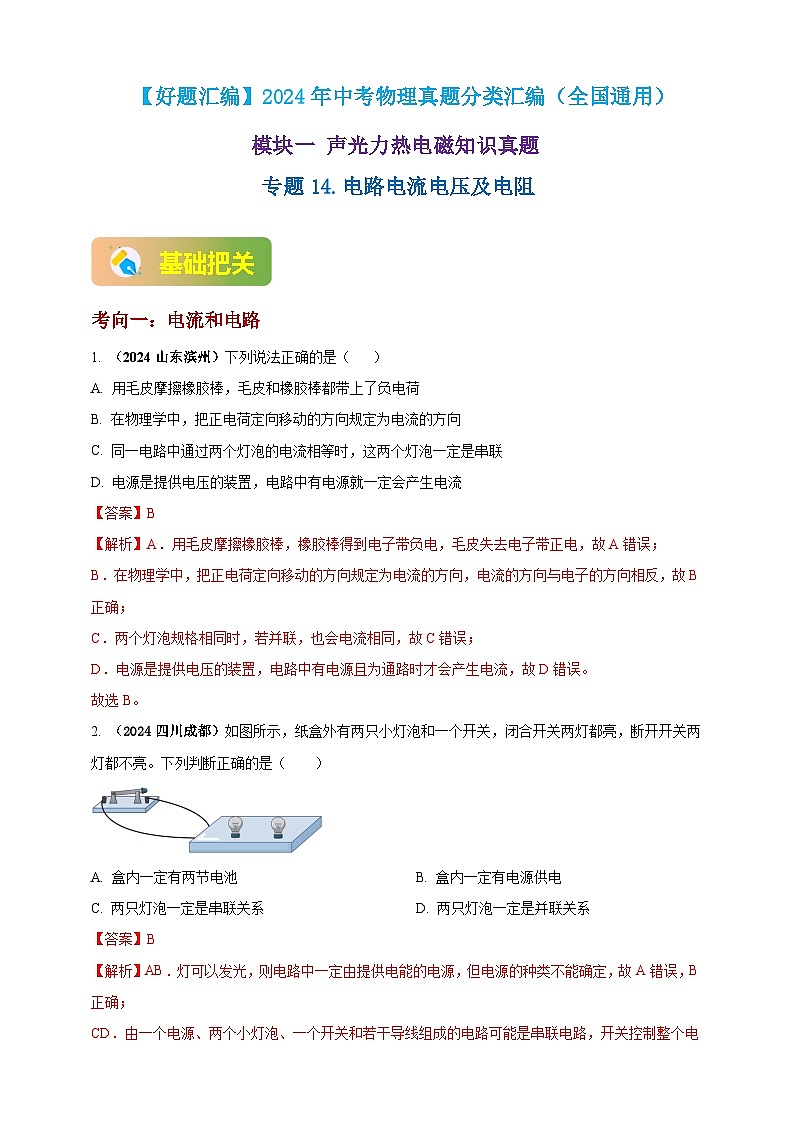

考向一：电流和电路
1. （2024山东滨州）下列说法正确的是（ ）
A. 用毛皮摩擦橡胶棒，毛皮和橡胶棒都带上了负电荷
B. 在物理学中，把正电荷定向移动的方向规定为电流的方向
C. 同一电路中通过两个灯泡的电流相等时，这两个灯泡一定是串联
D. 电源是提供电压的装置，电路中有电源就一定会产生电流
【答案】B
【解析】A．用毛皮摩擦橡胶棒，橡胶棒得到电子带负电，毛皮失去电子带正电，故A错误；
B．在物理学中，把正电荷定向移动的方向规定为电流的方向，电流的方向与电子的方向相反，故B正确；
C．两个灯泡规格相同时，若并联，也会电流相同，故C错误；
D．电源是提供电压的装置，电路中有电源且为通路时才会产生电流，故D错误。
故选B。
2. （2024四川成都）如图所示，纸盒外有两只小灯泡和一个开关，闭合开关两灯都亮，断开开关两灯都不亮。下列判断正确的是（ ）
A. 盒内一定有两节电池B. 盒内一定有电源供电
C. 两只灯泡一定是串联关系D. 两只灯泡一定是并联关系
【答案】B
【解析】AB．灯可以发光，则电路中一定由提供电能的电源，但电源的种类不能确定，故A错误，B正确；
CD．由一个电源、两个小灯泡、一个开关和若干导线组成的电路可能是串联电路，开关控制整个电路，开关断开两灯都不亮，也可能是并联电路，当开关接在干路上，也可以控制两盏灯同时亮同时灭，故CD错误。
故选B。

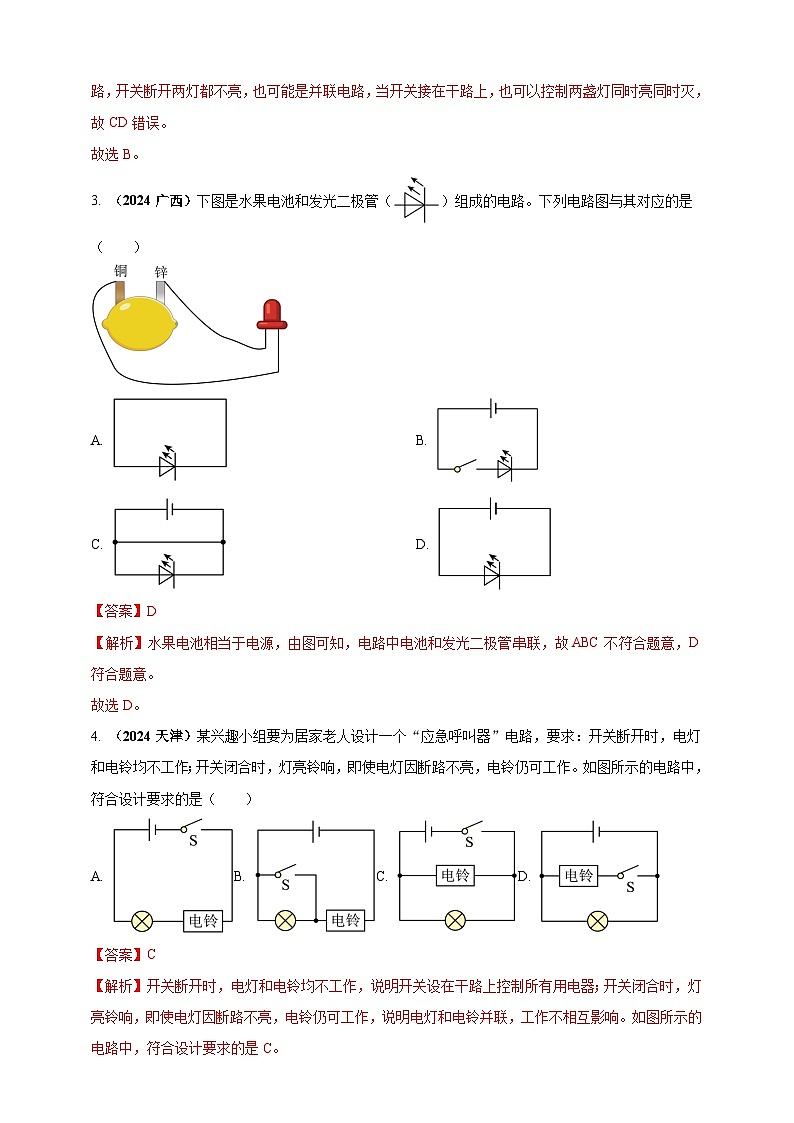

3. （2024广西）下图是水果电池和发光二极管（）组成的电路。下列电路图与其对应的是（ ）
A. B.
C. D.
【答案】D
【解析】水果电池相当于电源，由图可知，电路中电池和发光二极管串联，故ABC不符合题意，D符合题意。
故选D。

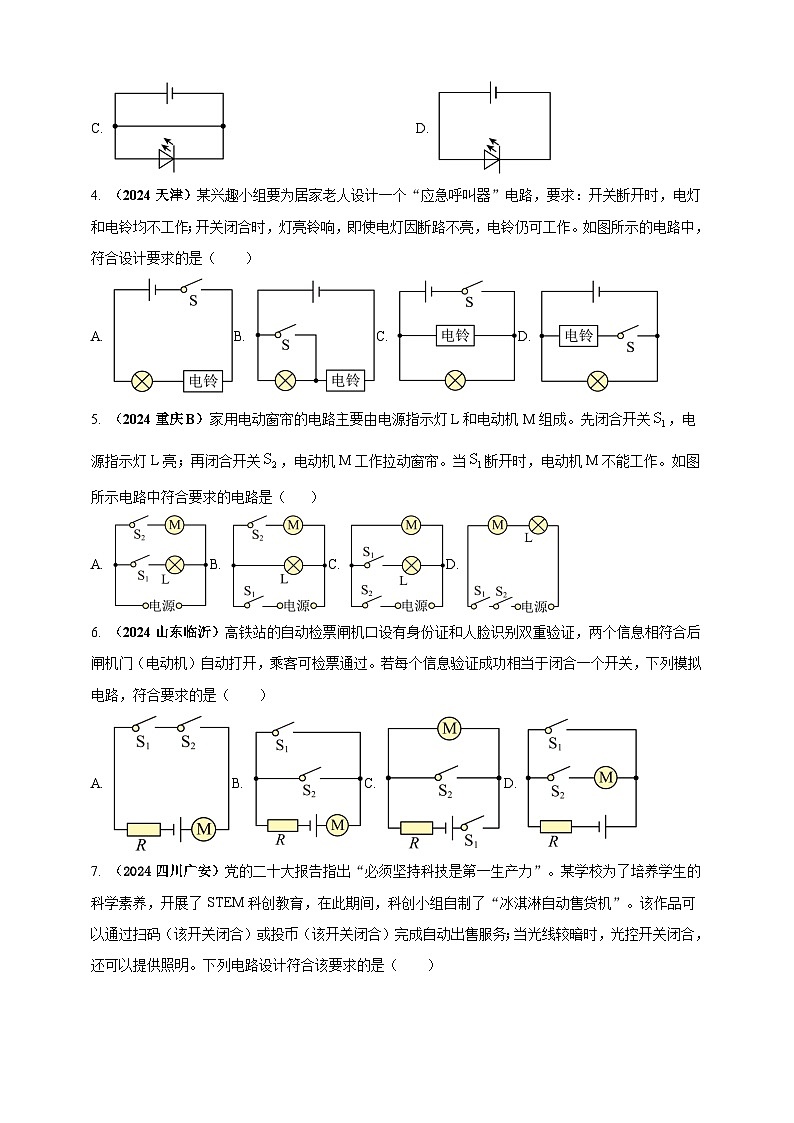

4. （2024天津）某兴趣小组要为居家老人设计一个“应急呼叫器”电路，要求：开关断开时，电灯和电铃均不工作；开关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作。如图所示的电路中，符合设计要求的是（ ）
A. B. C. D.
【答案】C
【解析】开关断开时，电灯和电铃均不工作，说明开关设在干路上控制所有用电器；开关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作，说明电灯和电铃并联，工作不相互影响。如图所示的电路中，符合设计要求的是C。
故选C。

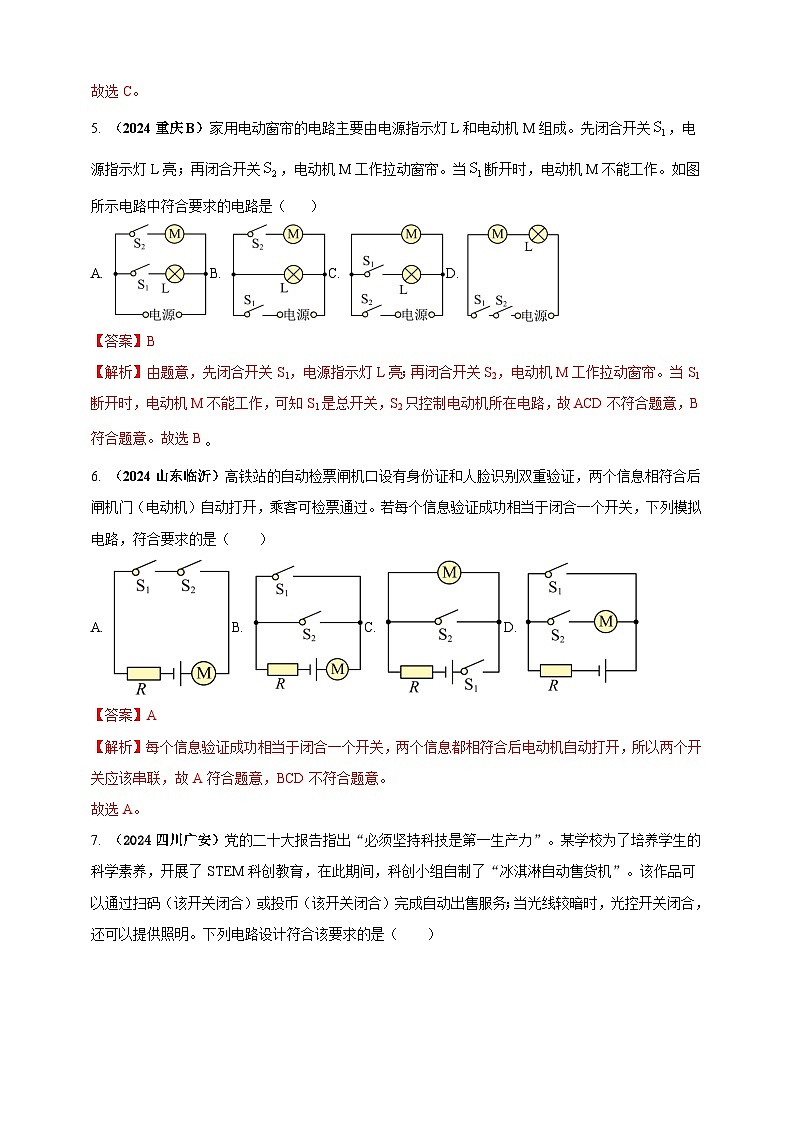

5. （2024重庆B）家用电动窗帘的电路主要由电源指示灯L和电动机M组成。先闭合开关，电源指示灯L亮；再闭合开关，电动机M工作拉动窗帘。当断开时，电动机M不能工作。如图所示电路中符合要求的电路是（ ）
A. B. C. D.
【答案】B
【解析】由题意，先闭合开关S1，电源指示灯L亮；再闭合开关S2，电动机M工作拉动窗帘。当S1断开时，电动机M不能工作，可知S1是总开关，S2只控制电动机所在电路，故ACD不符合题意，B符合题意。故选B
6. （2024山东临沂）高铁站的自动检票闸机口设有身份证和人脸识别双重验证，两个信息相符合后闸机门（电动机）自动打开，乘客可检票通过。若每个信息验证成功相当于闭合一个开关，下列模拟电路，符合要求的是（ ）
A. B. C. D.
【答案】A
【解析】每个信息验证成功相当于闭合一个开关，两个信息都相符合后电动机自动打开，所以两个开关应该串联，故A符合题意，BCD不符合题意。
故选A。

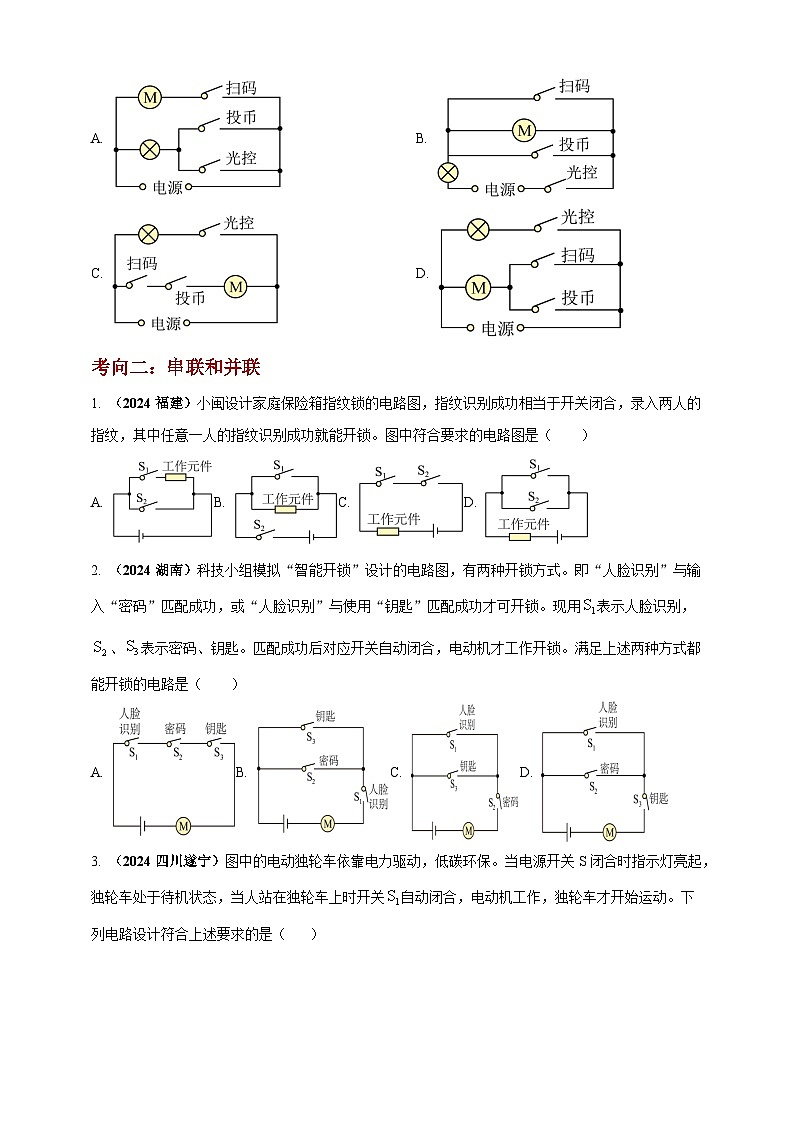

7. （2024四川广安）党的二十大报告指出“必须坚持科技是第一生产力”。某学校为了培养学生的科学素养，开展了STEM科创教育，在此期间，科创小组自制了“冰淇淋自动售货机”。该作品可以通过扫码（该开关闭合）或投币（该开关闭合）完成自动出售服务；当光线较暗时，光控开关闭合，还可以提供照明。下列电路设计符合该要求的是（ ）
A. B.
C. D.
【答案】D
【解析】由题意可知，闭合开关扫码或闭合开关投币都能启动电动机，故开关扫码和投币应并联共同控制电动机；在光线较暗时，光控开关自动闭合，接通灯泡照明，则灯泡由光控开关控制，且与电动机并联。综上所述，图D符合要求，故D符合题意，ABC不符合题意。
故选D。
考向二：串联和并联
1. （2024福建）小闽设计家庭保险箱指纹锁的电路图，指纹识别成功相当于开关闭合，录入两人的指纹，其中任意一人的指纹识别成功就能开锁。图中符合要求的电路图是（ ）
A. B. C. D.
【答案】D
【解析】指纹识别成功相当于开关闭合，其中任意一人的指纹识别成功就能开锁，说明每个开关都能控制指纹锁，故两个开关并联后，与指纹锁串联。
故选D。
2. （2024湖南）科技小组模拟“智能开锁”设计的电路图，有两种开锁方式。即“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功才可开锁。现用表示人脸识别，、表示密码、钥匙。匹配成功后对应开关自动闭合，电动机才工作开锁。满足上述两种方式都能开锁的电路是（ ）
A. B. C. D.
【答案】B
【解析】由题意可知，“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功才可开锁，即只要有一个条件满足，电动机就工作，所以“人脸识别”开关与电动机应在干路上，“密码”开关与“钥匙”开关并联，故B符合题意，ACD不符合题意。
故选B。
3. （2024四川遂宁）图中的电动独轮车依靠电力驱动，低碳环保。当电源开关S闭合时指示灯亮起，独轮车处于待机状态，当人站在独轮车上时开关自动闭合，电动机工作，独轮车才开始运动。下列电路设计符合上述要求的是（ ）
A. B. C. D.
【答案】C
【解析】当电源开关S闭合时指示灯亮起，独轮车处于待机状态，当人站在独轮车上时开关自动闭合，电动机工作，独轮车才开始运动，说明指示灯和电动机并联，可以独立工作，同时开关S处在干路，开关处在电动机所在支路，故C符合题意，ABD不符合题意。
故选C。
4. （2024四川南充）不戴头盔存在安全隐患，于是张明同学设计以下方案：骑行前，扫码成功后开关S1闭合，指示灯L亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是（ ）
A. B. C. D.
【答案】C
【解析】根据题意可知，骑行前，扫码成功后开关S1闭合，指示灯L亮，但电机不工作，从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作，这说明灯泡与电机工作时互不影响，是并联的，若只戴头盔不扫码则无法骑行，则开关S1在干路中控制整个电路，开关S2与电机在一条支路中。
故选C。
5. （2024湖南长沙）中国高铁技术世界领先，给人们出行带来极大的便利。乘客进站时，需同时通过身份证验证（相当于闭合）和人脸识别（相当于闭合），方可开启闸机M。下列电路设计符合要求的是（ ）
A B. C. D.
【答案】A
【解析】A．由题意可知，当、都闭合时，方可开启闸机M，图中两开关串联，当、都闭合时，电动机才能工作，故A符合题意；
B．两个开关并联，只要闭合一个开关，电动机就工作，故B不符合题意；
C．只闭合时，电动机工作，闭合时，电源短路，故C不符合题意；
D．只闭合时，电动机工作，再闭合时，电源短路，故D不符合题意。
故选A。
6. （2024四川眉山）如图所示电路，闭合开关、，小灯泡和均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（ ）
A. 小灯泡和串联
B. 电流表测量电路的总电流
C. 若只断开，小灯泡熄灭，正常发光
D. 若灯突然熄灭，是因为电压表发生断路
【答案】C
【解析】由图可知，灯L1与灯L2并联，开关S2控制干路，灯L1与开关S1在一条支路，灯L2与电流表串联在另一条支路中，电压表并联在灯L1的电压；
A．由图可知，闭合开关S1、S2，灯L1和L2并联，故A错误；
B．由图可知，电流表与灯L2在一条支路上，所以电流表测量流过灯L2支路的电流，故B错误；
C．由图可知，灯L1与L2并联，若只断开开关S1，灯L1熄灭，而灯泡L2不受影响，故C正确；
D．由图可知，若电压表发生断路，灯L1仍正常发光，故D错误。
故选C。
7. （2024青海省）“飞天”兴趣小组设计了如图所示的头盔两侧照明灯电路图，其电路连接方式为______联，照明灯两端的电压______（选填“相同”或“不同”）。
【答案】 并 相同
【解析】电流从电源的正极出发，分别经过两个灯泡回到电源负极，因此小灯泡 L1和L2并联连接；根据并联电压规律可知照明灯两端的电压相同。
8. （2024甘肃威武）电吹风的主要工作元件是发热丝（）、电风扇（）及开关。闭合开关，电吹风即吹出风来；若同时还闭合，吹出热风；若只闭合，不吹风也不发热。请根据要求用笔划线代替导线，完成电路设计。
【答案】如图所示
【解析】由于闭合开关S1，电吹风即吹出风来，同时还闭合S2，吹出热风，则发热丝与电风扇并联；只闭合S2，不吹风也不发热，则开关S1在干路中，开关S2与发热丝串联在其中一条支路。
考向三：串并联电路中电流特点
1. （2024陕西）如图，电源电压不变。闭合开关和，小灯泡和均正常发光，电流表有示数。下列分析正确的是（ ）
A. 小灯泡和串联
B. 若断开开关，电流表示数会变小
C. 若小灯泡比亮，原因是小灯泡两端的电压比两端的电压大
D. 若只闭合开关，电路中只有小灯泡发光
【答案】B
【解析】A．根据实物图可知，电流有两条路径回到电源负极，可知小灯泡和并联，故A错误；
B．根据实物图可知，由于小灯泡和并联，电流表测干路的电流，若断开开关，小灯泡所在的这条支路的电流为0，则电流表示数会变小，故B正确；
C．根据实物图可知，小灯泡和并联，所以小灯泡和两端的电压相等，故C错误；
D．根据实物图可知，开关S控制小灯泡所在的支路，所以只闭合开关，电路中只有小灯泡发光，故D错误。
故选B。
2.（2024四川广安） LED灯已广泛应用于展示台装饰、居家照明、城市夜景美化等，制作LED灯的材料是______（选填“半导体”或“超导体”）。如图为某学校电子屏中滚动播放的标语，其显示屏中的“增”字有一部分未显示曾强文明意识出来，其它部分正常发光，由此可知，未发光部分与其它部分建设和谐校园之间是______联的。
【答案】 半导体 并
【解析】导电能力介于导体和绝缘体之间的材料叫半导体，半导体是制作二极管、三极管的材料，常用在电子元件上，LED灯中的发光二极管由半导体材料制成。
其显示屏中的“增”字有一部分未显示曾强文明意识出来，其它部分正常发光，因此可知，未发光部分与其它部分是独立工作，互不影响的，故未发光部分与其它部分建设和谐校园之间是并联的。
3. （2024江西）如图所示，三个电阻的阻值均相同，开关断开、开关掷到1，电流表与电流表的示数之比为__________；当开关闭合、开关掷到2时，电流表与电流表的示数之比为_________。
【答案】 1∶1 3∶2
【解析】由图可知，当开关断开、开关掷到1，R2和R3串联，A1和A2测量串联电路电流，在串联电路中，电流处处相等，故与电流表的示数之比为1∶1。
当开关闭合、开关掷到2时，R1和R2串联，再与R3并联，A2测量通过R3的阻值，A1测量干路电流。三个电阻的阻值均相同，则R1和R2所在的支路电阻与R3所在的支路电阻之比为2∶1，当电压一定时，电流与电阻成反比，故R1和R2所在的支路电流与R3所在的支路电流之比为1∶2，根据并联电路电流规律可知，干路电流等于各支路电流之和，则干路电流与R3在的支路电流之比为3∶2，故电流表与电流表的示数之比为3∶2。
考向四：电压
1. （2024重庆A）下列物理量最接近生活实际的是（ ）
A. 一节干电池的电压约为1.5V
B. 教学楼廊道护栏的高度约为12m
C. 真空中声音的速度约为340m/s
D. 电磁波的传播速度约为
【答案】A
【解析】A．一节干电池的电压约为1.5V，一节蓄电池的电压约为2V，故A符合题意；
B．教学楼廊道护栏的高度比中学生的身高要低，约为1.2m，故B不符合题意；
C．声音在15℃的空气中的传播速度约为340m/s，真空不能传声，故C不符合题意；
D．电磁波的传播速度与光速相同，约为，故D不符合题意。
故选A。
2. （2024重庆B）下列物理量最接近实际的是（ ）
A. 让人舒适的室温约为40℃B. 中学生单臂长度约为2m
C. 我国家庭电路电压为220VD. 中学生的质量约为500kg
【答案】C
【解析】A．让人舒适的室温约为25℃，故A不符合题意；
B．中学生单臂长度约为0.6m，故B不符合题意；
C．我国家庭电路电压为220V，故C符合题意；
D．中学生的质量约为50kg，故D不符合题意。
故选C。
3 . （2024江西）生活中常用干电池作为______，它是提供电压的装置，电压是电路中形成______的原因。
【答案】 电源 电流
【解析】电源是提供电能的装置，将其他形式的能转化为电能，包括发电机、电池等，它的作用是给电路两端提供电压。
电压是使电路中形成电流的原因，电源是提供电压的装置。
考向五：串并联电路中电压特点
1. （2024江苏连云港）某同学自主学习《电路初探》一章后，整理部分知识结构图如下，请补全有关内容。___________、___________
【答案】 电源 电压的特点
【解析】电路由四大部分组成，即：电源、用电器、导线、开关。
电路的连接方式有两种：串联和并联，而中学阶段主要研究串并联电路的电流的特点和电压的特点。
考向六：电阻及变阻器
1. （2024广西）如图所示的电路元件是（ ）
A. 电阻B. 电池C. 开关D. 灯泡
【答案】A
【解析】由图可知，上面有不同颜色的环形条纹，电路元件为电阻。故A符合题意，BCD不符合题意。
故选A。
2. （2024广西）关于超导材料，下列说法正确的是（ ）
A. 是绝缘体材料B. 是半导体材料
C. 常温常压下电阻为零D. 用来输电可减少电能损耗
【答案】D
【解析】ABC．现今超导材料需要在很低的温度才能实现超导，超导材料是一种电阻为零的材料，不是绝缘体，也不是半导体，故ABC错误；
D．超导体电阻为零，电能不会转化为内能，能够减少电能在传输过程中的消耗，故D正确。
故选D。
3. （2024天津）如图所示的铝芯电缆是一种输电导线。在某村输电线路改造工程中，更换的铝芯电缆比旧铝芯电缆电阻更小，主要是因为新电缆的（ ）
A. 铝芯更细B. 铝芯更粗C. 绝缘皮更薄D. 绝缘皮更厚
【答案】B
【解析】更换的铝芯电缆比旧铝芯电缆电阻更小，材料相同、长度相同，电阻变小，横截面积一定变大，即新电缆的铝芯更粗。
故选B
能力拓展
考向七：创新类综合问题
1. （2024黑龙江龙东）如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（ ）
A. B.
C. D.
【答案】B
【解析】由题可知，人脸识别、刷卡识别，只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以两个开关应并联，再与电动机串联在电源上；灯泡与电动机能独立工作，是并联的。
故选B。
2. （2024广东深圳）用航标灯发出的光来让海上的船只看清方位说明光能传递_________，_________是正极，是_________能转换为电能。
【答案】 信息 碳 化学
【解析】光在同种均匀介质中沿直线传播，航标灯发出的光沿直线传播，海上的船只看清方位，说明光能传递信息。
电源的外部电流从电源的正极出发回到负极，由图中电流方向可知碳是正极，电池将化学能转化为电能。
