15、电压与电阻（含解析）备考2025年中考2024物理真题分类汇编

这是一份15、电压与电阻（含解析）备考2025年中考2024物理真题分类汇编，文件包含2024年中考物理分类汇编---电压与电阻答案含解析doc、2024年中考物理分类汇编---电压与电阻doc等2份试卷配套教学资源，其中试卷共9页， 欢迎下载使用。
A. I1=I2B. I1＞I2C. U1＞U2D. U1＜U2

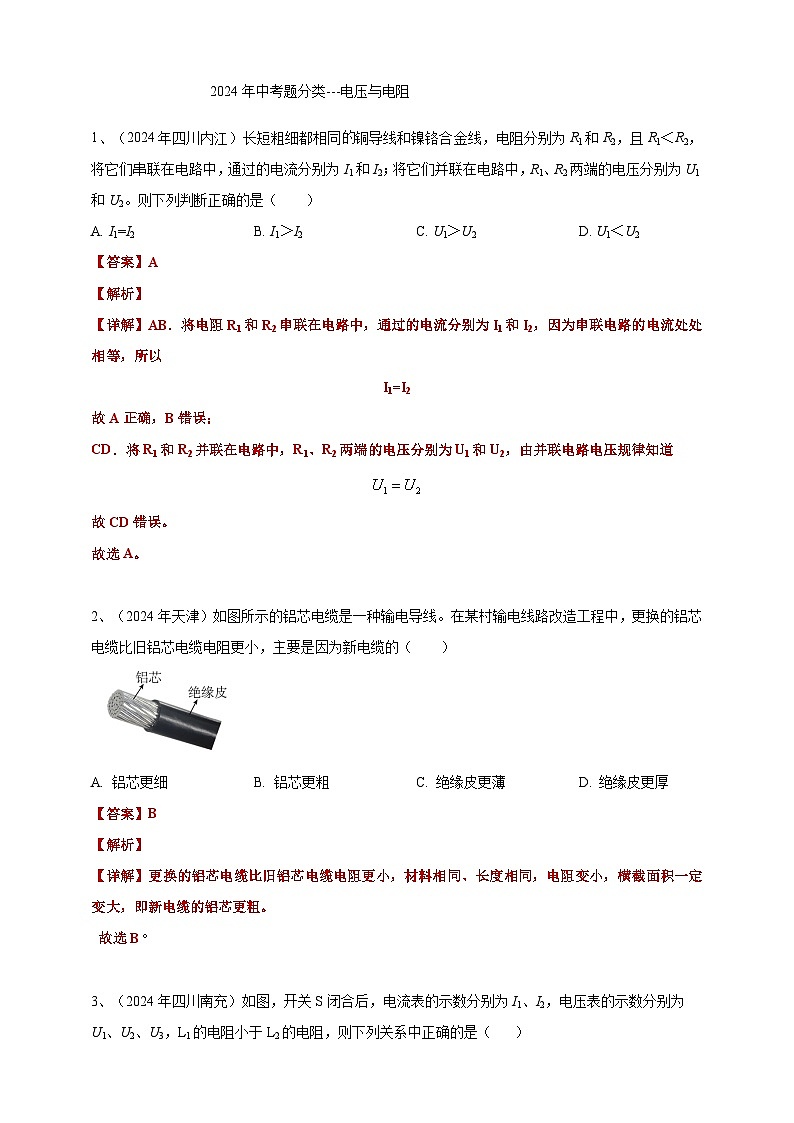

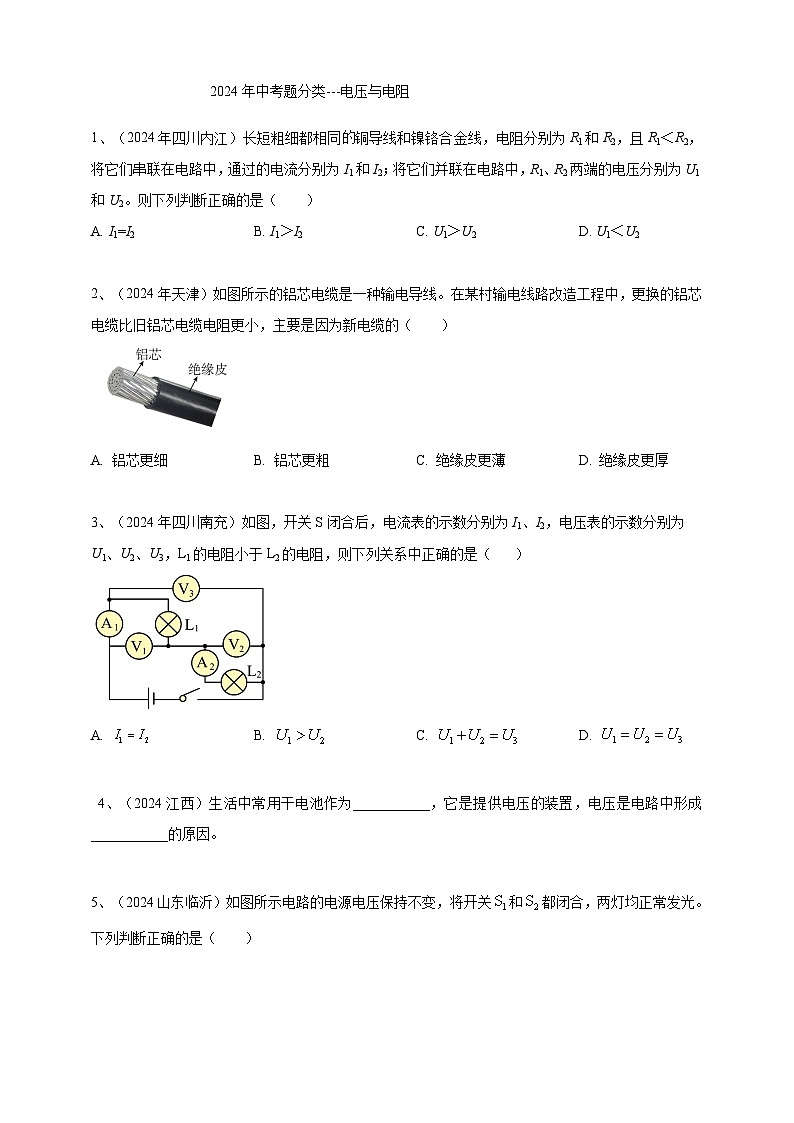

2、（2024年天津）如图所示的铝芯电缆是一种输电导线。在某村输电线路改造工程中，更换的铝芯电缆比旧铝芯电缆电阻更小，主要是因为新电缆的（ ）
A. 铝芯更细B. 铝芯更粗C. 绝缘皮更薄D. 绝缘皮更厚

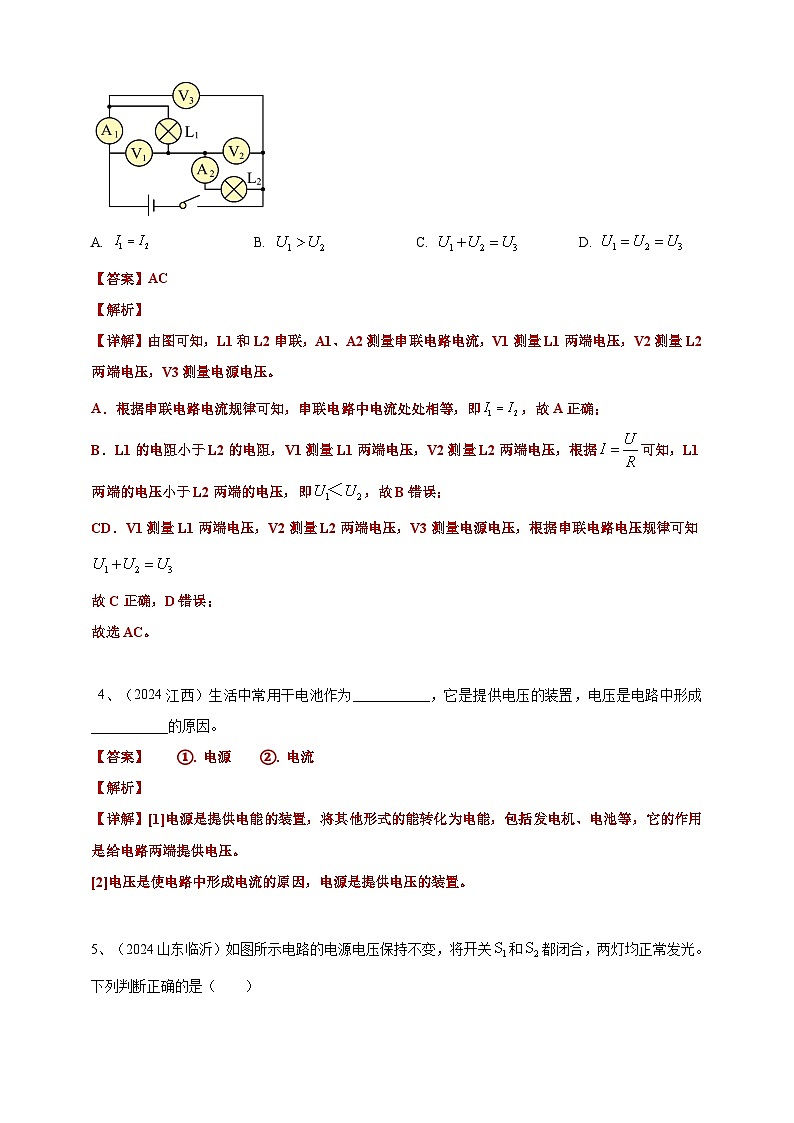

3、（2024年四川南充）如图，开关S闭合后，电流表的示数分别为I1、I2，电压表的示数分别为U1、U2、U3，L1的电阻小于L2的电阻，则下列关系中正确的是（ ）
A. B. C. D.
4、（2024江西）生活中常用干电池作为___________，它是提供电压的装置，电压是电路中形成___________的原因。

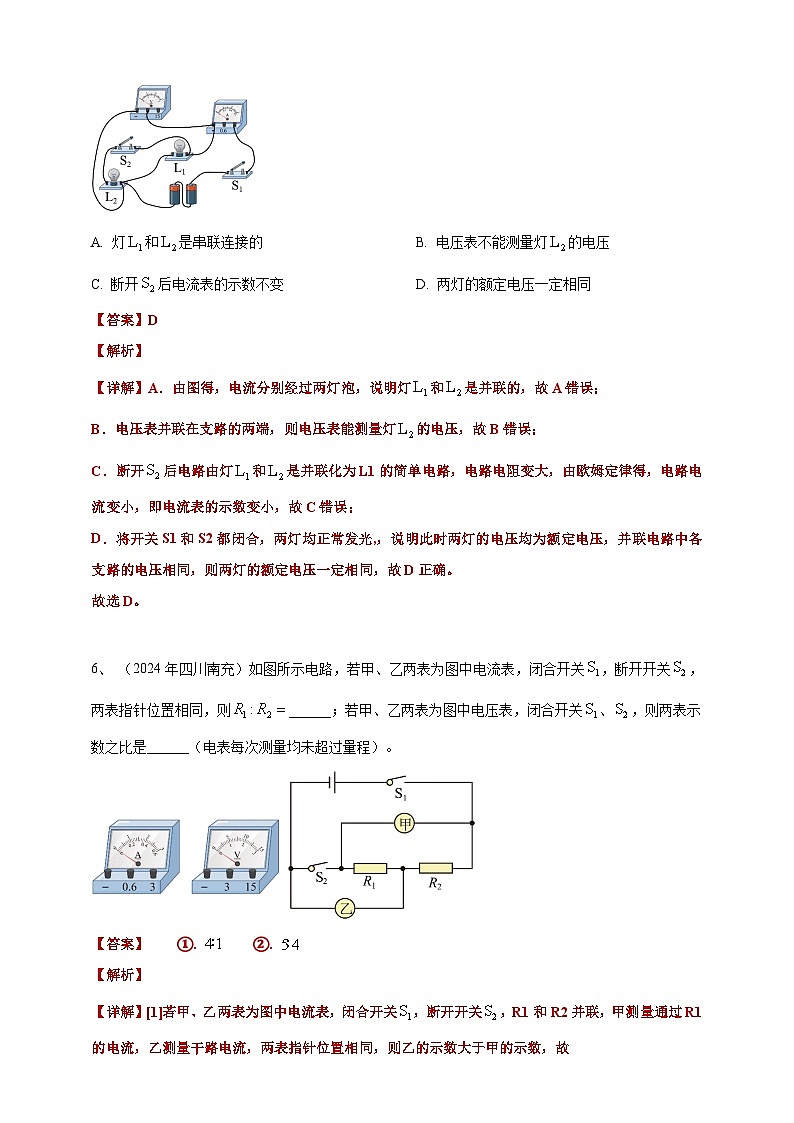

5、（2024山东临沂）如图所示电路的电源电压保持不变，将开关和都闭合，两灯均正常发光。下列判断正确的是（ ）
A. 灯和是串联连接的B. 电压表不能测量灯的电压
C. 断开后电流表的示数不变D. 两灯的额定电压一定相同
6、 （2024年四川南充）如图所示电路，若甲、乙两表为图中电流表，闭合开关，断开开关，两表指针位置相同，则______；若甲、乙两表为图中电压表，闭合开关、，则两表示数之比是______（电表每次测量均未超过量程）。
7、（2024年广东）探究串联电路中电压的规律；
（1）根据图甲所示的电路图，用笔画线代替导线将图乙所示电路连接完整；________
（2）连接电路时，开关应处于___________状态，正确连接电路后，闭合开关，若灯断路，则两端___________（选填“有”或“无”）电压；
（3）用电压表分别测出电压和。其中测时，电压表的示数如图丙所示，示数为___________V。接着更换不同规格的灯泡并多次实验，数据记录见表；
①分析表中数据，得到初步结论：串联电路两端的总电压等于各部分电路两端电压___________；
②为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验。此外，还可以___________。
8、（2004年青海）“飞天”兴趣小组设计了如图所示的头盔两侧照明灯电路图，其电路连接方式为______联，照明灯两端的电压______（选填“相同”或“不同”）。
实验次序
电压/V
电压/V
电压/V
1
1.7
2.9
2
1.3
1.6
2.9
3
1.1
1.8
2.9
