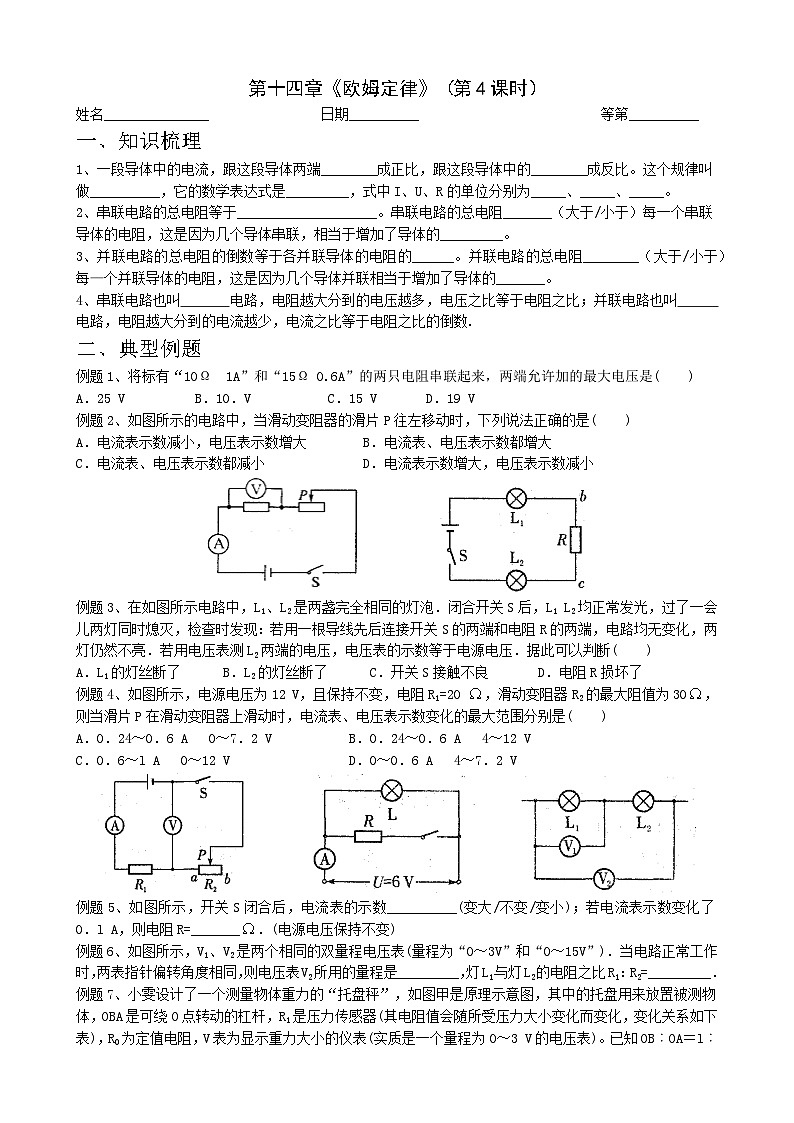

一、知识梳理
1、一段导体中的电流，跟这段导体两端________成正比，跟这段导体中的________成反比。这个规律叫做__________，它的数学表达式是_________，式中I、U、R的单位分别为_____、_____、_____。
2、串联电路的总电阻等于____________________。串联电路的总电阻_______（大于/小于）每一个串联导体的电阻，这是因为几个导体串联，相当于增加了导体的_________。
3、并联电路的总电阻的倒数等于各并联导体的电阻的______。并联电路的总电阻________（大于/小于）每—个并联导体的电阻，这是因为几个导体并联相当于增加了导体的_______。
4、串联电路也叫 电路，电阻越大分到的电压越多，电压之比等于电阻之比；并联电路也叫 电路，电阻越大分到的电流越少，电流之比等于电阻之比的倒数.
二、典型例题
例题1、将标有“10Ω 1A”和“15Ω 0.6A”的两只电阻串联起来，两端允许加的最大电压是( )
A．25 V B．10．V C．15 V D．19 V
例题2、如图所示的电路中，当滑动变阻器的滑片P往左移动时，下列说法正确的是( )
A．电流表示数减小，电压表示数增大 B．电流表、电压表示数都增大
C．电流表、电压表示数都减小 D．电流表示数增大，电压表示数减小

例题3、在如图所示电路中，L1、L2是两盏完全相同的灯泡．闭合开关S后，L1 L2均正常发光，过了一会儿两灯同时熄灭，检查时发现：若用一根导线先后连接开关S的两端和电阻R的两端，电路均无变化，两灯仍然不亮．若用电压表测L2两端的电压，电压表的示数等于电源电压．据此可以判断( )
A．L1的灯丝断了 B．L2的灯丝断了 C．开关S接触不良 D．电阻R损坏了
例题4、如图所示，电源电压为12 V，且保持不变，电阻R1=20 ，滑动变阻器R2的最大阻值为30，则当滑片P在滑动变阻器上滑动时，电流表、电压表示数变化的最大范围分别是( )
A．0．24～0．6 A 0～7．2 V B．0．24～0．6 A 4～12 V
C．0．6～l A 0～12 V D．0～0．6 A 4～7．2 V

例题5、如图所示，开关S闭合后，电流表的示数__________(变大/不变/变小)；若电流表示数变化了0．l A，则电阻R=_______．(电源电压保持不变)
例题6、如图所示，V1、V2是两个相同的双量程电压表(量程为“0～3V”和“0～15V”)．当电路正常工作时，两表指针偏转角度相同，则电压表V2所用的量程是_________，灯L1与灯L2的电阻之比R1：R2=_________．

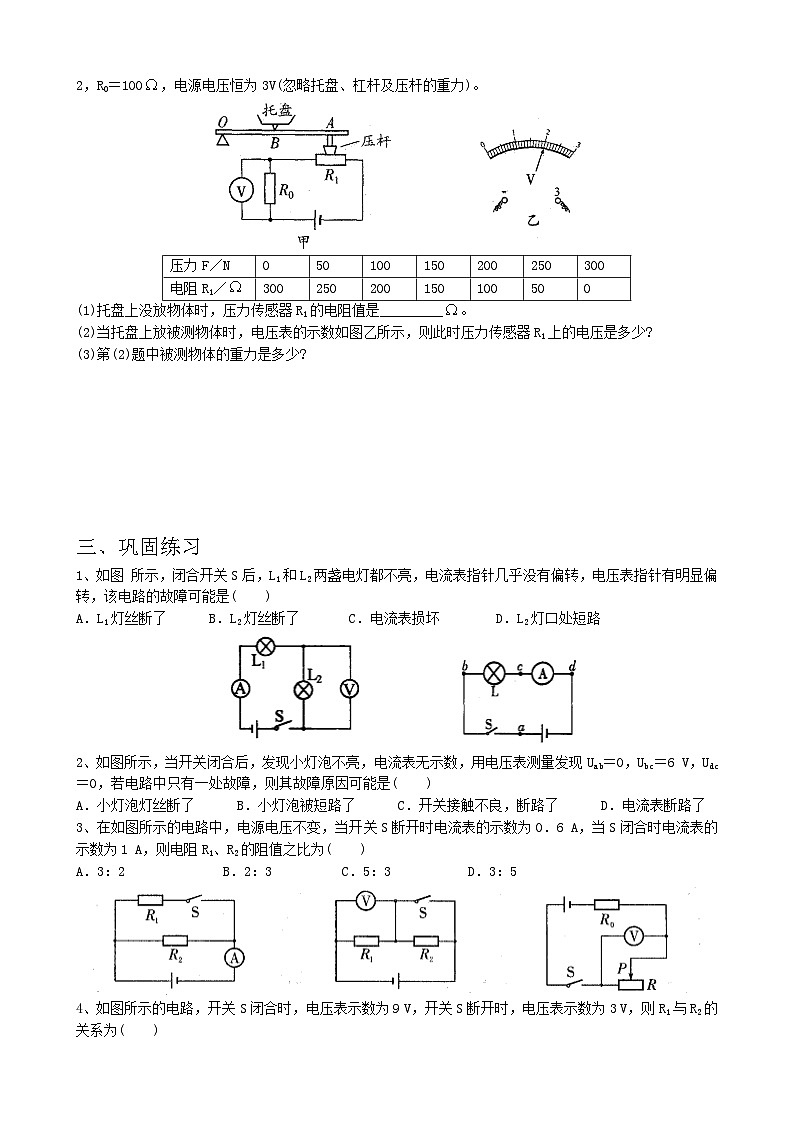

例题7、小雯设计了一个测量物体重力的“托盘秤”，如图甲是原理示意图，其中的托盘用来放置被测物体，OBA是可绕O点转动的杠杆，R1是压力传感器(其电阻值会随所受压力大小变化而变化，变化关系如下表)，R0为定值电阻，V表为显示重力大小的仪表(实质是一个量程为0～3 V的电压表)。已知OB︰OA＝l︰2，R0＝100，电源电压恒为3V(忽略托盘、杠杆及压杆的重力)。
(1)托盘上没放物体时，压力传感器R1的电阻值是_________。
(2)当托盘上放被测物体时，电压表的示数如图乙所示，则此时压力传感器R1上的电压是多少?
(3)第(2)题中被测物体的重力是多少?
三、巩固练习
1、如图 所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针有明显偏转，该电路的故障可能是( )
A．L1灯丝断了 B．L2灯丝断了 C．电流表损坏 D．L2灯口处短路

2、如图所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现Uab＝0，Ubc＝6 V，Udc＝0，若电路中只有一处故障，则其故障原因可能是( )
A．小灯泡灯丝断了 B．小灯泡被短路了 C．开关接触不良，断路了 D．电流表断路了
3、在如图所示的电路中，电源电压不变，当开关S断开时电流表的示数为0．6 A，当S闭合时电流表的示数为1 A，则电阻R1、R2的阻值之比为( )
A．3：2 B．2：3 C．5：3 D．3：5
4、如图所示的电路，开关S闭合时，电压表示数为9 V，开关S断开时，电压表示数为3 V，则R1与R2的关系为( )
A．2R1=R2 B．R1=3R2 C．R1=2R2 D．3R1=R2
5、如图所示的电路，电源电压不变，开关S闭合．在滑动变阻器滑片P向右移动的过程中，下列判断正确的是( )
A．电压表示数不变 B．电压表示数变大
C．电压表示数变小 D．电压表示数先变大后变小
6、如图所示的地理，电源电压恒定不变，当S闭合，滑动变阻器的滑片向右移动过程中，下列说法正确的是( )
A．灯泡变亮，电压表示数不变 B．灯泡变暗，电压表示数变小
C．灯泡变亮，电压表示数变大 D．灯泡变亮，电压表示数变小

7、在如图所示的电路中，闭合开关S，电压表的示数为U，电流表的示数为I，两电阻的阻值分别为R1与R2，则下列关系式正确的是( )
A．=R1 B．=R2 C．=R1+R2 D．=
8、如图是一种自动测定油箱内油面高度的装置．弯月形的电阻R
与金属滑片P构成一个滑动变阻器，金属滑片P是杠杆的一端，
下列说法正确的是( )
A．该电路中油量表既可用电流表改装，也可用电压表改装
B．油面升高，滑动变阻器接入电路中的电阻减小
C．R0和R在电路中是并联的
D．电路中的电流越小，油量表指示油面的高度越大
9、三个等值电阻串联后接在电源上，通过每个电阻的电流为I1，将这三个电阻并联后接在同一个电源上，通过每个电阻的电流为I2，则I1：I2等于( )
A．1：9 B1：6 C．1：3 D．3：1
10、现有阻值分别是2、5、8和20的电阻各—个，要获得4的电阻可以将的电阻______联；如果要获得10的电阻，则应将_______的电阻_______联．
11、两只定值电阻，甲标有“15 1A”，乙标有“20 1.5A”，把它们串联起来，电路两端的最大电压为______V；把它们并联起来，干路中允许通过的最大电流为_______A
12、在如图所示的电路中，电源电压不变，S断开时，电灯L正常发光．当S闭合时，电灯L________(能/不能)正常发光，电流表的示数将_______(增大/不变/减小)，电压表的示数将________(增大/不变/减小)．
13、如图所示，当图(a)电路中的开关S闭合时，两个电压表的指针位置均为如图(b)所示，电阻R1和R2两端的电压之比为______．若R1的阻值为10，则R2的阻值为____。
14、两个定值电阻，甲标有“16 1．5 A”，乙标有“22 0．5 A”．现把它们串联起来，则该串联电路允许通过的最大电流是_________A，两端允许加的最大电压是_______V．
15、在如图所示电路中，R1：R2=3：5，那么通过R1和R2的电流之比I1：I2=_________．电压表V1和V2的示数之比U1：U2=_________．
16、在如图所示的电路中，定值电阻R1=R2．开关闭合后，如果电流表A1的示数为0．4 A，那么电流表A2的示数为_________A，电流表A3的示数为_________A
17、如图，电源电压保持不变，电阻R1=R2=R3=10 ．要使R2、R3并联，应闭合开关______________，此时电路的总电阻是_________．
19、如图所示，滑动变阻器上标有“2A 24Ω”字样，当滑片最左端时，电流表示数为0.5A，若将电流表接大量程，则滑动变阻器接入电路的阻值不得小于多少?
20、如图是某研究性学习小组自制的电子秤原理图，它利用电压表的示数来指示物体的质量．托盘、弹簧上端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，OA间有可收缩的导线，当盘中没有放物体时，电压表的示数为0．已知电阻R0=5，滑动变阻器最大阻值为15，电源电压U=3V，电压表的量程为0～3 V．现将1 kg的物体放在托盘中，滑片刚好指在距R上端1/3处(不计摩擦，弹簧始终在弹性限度内)．请计算回答：
(1)将l kg的物体放在托盘中时．电压表的示数为多少?
(2)该电子秤能测量的最大质量是多少?此质量数应标在电压表多少伏的位置上?
21、小张设计了一种用学过的物理知识测水流速的测定仪．如图所示，小铅球P系在细金属丝下，悬挂在O点，BC为水平方向固定的一根粗细均匀的电阻丝，C端在O点正下方，BC与金属丝接触良好，接触点为D，不计摩擦和金属丝的电阻，将小铅球放入水中，水不流动时，电压表示数为0；水流动时，球向左摆起一定的角度，流速越大，摆起的角度越大，用电压表作指示仪表．
(1)请在图中用笔画线代替导线连接电路．
(2)简要说明水的流速越大，仪表指针偏转角度越大的道理：
__________________________________．
(3)若电源由两节干电池组成,BC的电阻为10 ，某一流速时，
CD=BC/5．另一流速时，CD=BC/4，电压表示数变化0.15V，此时
电压表的示数为多少?当D点移至BC的中点时，通过BC的电流
是多少？压力F／N
0
50
100
150
200
250
300
电阻R1／
300
250
200
150
100
50
0
